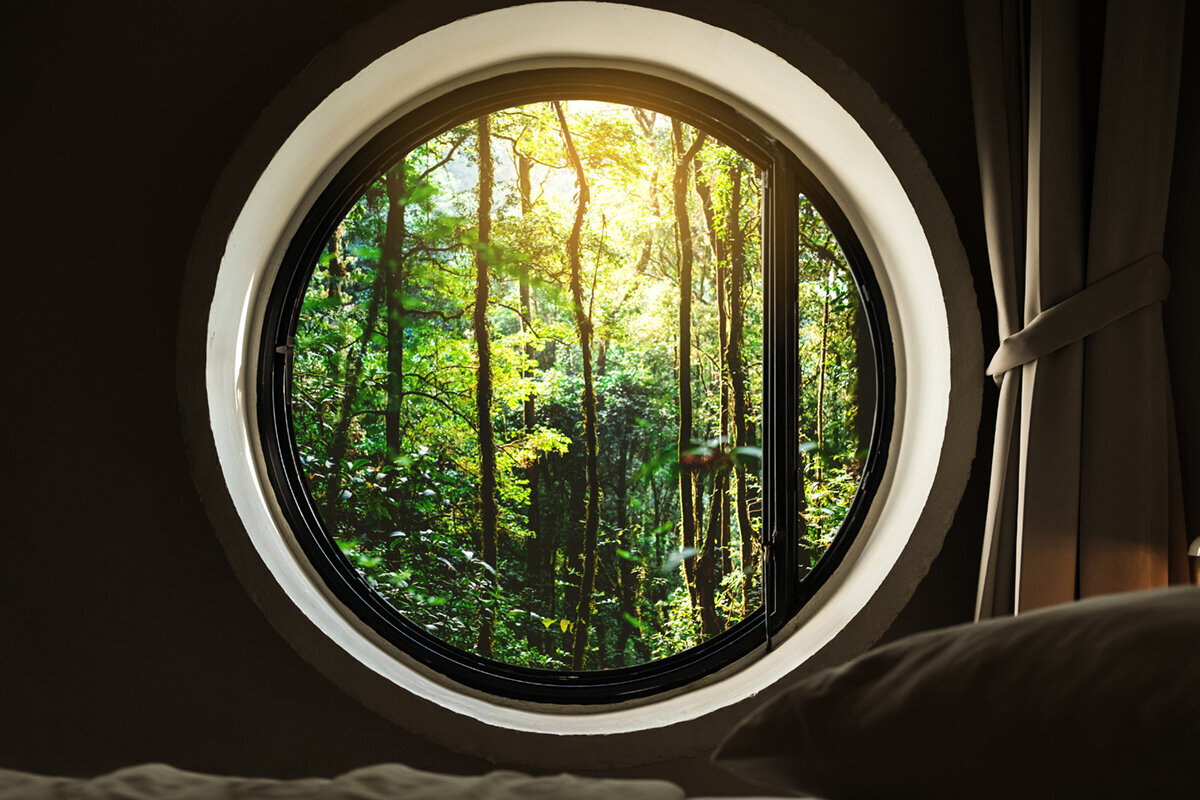

Как правилно да планирате кръгли, дъговидни и фронтонни прозорци
Планиране на прозорци
Кръгъл прозорец в стълбището, сегментна дъга над терасна врата или фронтонен прозорец под покрива изглеждат естествено едва когато формата, строителният отвор и предназначението си съответстват. При неправоъгълното остъкляване фасадният изглед е само част от решението: трябва ли елементът да осигурява светлина, проветряване, да рамкира гледка или да продължава съществуващо фасадно членение? Дори малки решения променят измерването, разделенията, обкова, връзките и последователността на работата на строежа. Който първо разгледа цялата редица прозорци на фасадата и едва след това избере специалните форми, избягва елемент, който изглежда убедително на скица, но след монтажа стои визуално неуравновесено или се използва трудно. Това ръководство помага да съгласувате кръгли, дъговидни и фронтонни прозорци със съседните правоъгълни прозорци, равнините на изолацията и уплътняването, както и с монтажния процес.
Започнете с реда на прозорците, не с отделната форма
Специалната форма трябва да изпълнява задача в цялостния изглед. Кръгъл прозорец например може да осветява стълбищното рамо, полукръгъл елемент да подчертава горния край на правоъгълен отвор, а триъгълникът да следва наклона на покрива. Затова начертайте цялата фасадна страна с котите на етажите, щурцовете на вратите, покривния ръб и всички оси на прозорците. Особено важни са мислените линии: центърът на кръглия прозорец върху ос ли е? Започва ли дъгата на същата височина като съседните щурцове? Завършват ли наклоните на фронтонния прозорец в една линия с покривната геометрия или са нарочно отместени? Това не е само въпрос на вкус. Тези решения определят дали отворът остава четим като част от архитектурата, или изглежда като добавен впоследствие мотив.
В интериора важат други опорни точки. Пред покривен наклон фронтонният прозорец може да направи помещението да изглежда високо, докато кръгъл прозорец на площадка създава целенасочен светлинен акцент. Проверете посоките на гледане, обзавеждането и бъдещото почистване, вместо да оценявате само фасадата. За помещение, което се нуждае предимно от дневна светлина, прозорец с фиксирано остъкляване е логична база за сравнение: формата му може да се съсредоточи върху светлината и пропорциите, без да побира крило. Ако е нужно и проветряване, не е задължително самата специална форма да бъде подвижна. Често комбинацията от фиксиран оформен елемент и ненатрапчив, леснодостъпен отваряем прозорец дава по-спокойно и практично решение за помещението.
Опишете геометрията еднозначно и измерете рано
„Кръгъл“ или „дъговиден“ не са достатъчни като описание за поръчка. За кръгъл прозорец са нужни поне диаметърът и отправната база спрямо завършената повърхност на стената. При полукръг са решаващи ширината, общата височина и началото на дъгата. При сегментни дъги трябва допълнително да се определи колко плоска или стръмна е дъгата; при островърхи дъги и фронтонни форми са нужни ширина, височина, ъгъл или точният контур. Винаги отбелязвайте дали размерите означават размер на строителния отвор, на отвора след мазилката или планиран размер на елемента. Ако тези равнини се смесват, отклоненията могат да станат видими едва след подготовката на уплътняването и вътрешното довършване. При свободни или неравномерни контури може да е необходим и шаблон в мащаб. Тогава е важно кой го изработва, от коя равнина на конструкцията се снема и как е означена ориентацията му. Уточнете също дали производството следва чертеж, цифрови измервателни данни или одобрен шаблон; няколко противоречиви източника не бива да служат едновременно като основа.
Заснемането на размерите при съществуваща сграда изисква особено внимание при стари прозоречни откоси. Не измервайте само в една точка, а проверете ширината, височината и диагоналите на няколко места, както и възможните неравности. Снимки с мащаб, скица на изгледа и ясно означена вътрешна или външна страна помагат на всички участници. При симетрично изглеждащ отвор трябва да се провери и дали центърът му действително е по средата. Един кръгъл прозорец с фиксирано остъкляване е ясен изходен вариант за кръгъл светлинен отвор, но не заменя точния чертеж на формата. При сравняване на оферти изрично попитайте кои размери се приемат за производствена основа и кой проверява отклоненията на конструкцията преди одобрение.
Разгледайте целия отвор
Разглеждайте отделно фиксираното остъкляване, отваряемото крило и проветряването
Колкото по-сложен е контурът, толкова по-точен трябва да е въпросът: необходимо ли е точно това поле да се отваря? Фиксираното остъкляване е подходящо, когато прозорецът е високо във фронтона, оформя стена на стълбището или се търси изглед без видимо разделение от крила. То може да е полезно и когато достъпната зона под него е нужна за друга цел. Подвижното крило, от друга страна, изисква място за рамка, обков и траектория на отваряне. При дъга то променя и визуалното въздействие, защото конструкцията трябва да следва функцията на отваряне. Затова първо решете въпросите за осветяването, въздухообмена, гледката и удобството при управление; след това формата трябва да обедини тези изисквания.
Отварянето на прозорец на място, което не може да се достигне без столче или помощно средство, рядко решава убедително въпроса с проветряването. За помещения с редовна нужда от проветряване предвидете удобна височина за управление, разумен достъп до дръжката и достатъчно свободно пространство пред крилото. Като алтернатива на подвижната дъга може да се предвиди отделен, по-високо разположен прозорец с горно окачено крило, отварящо се навън ако положението и посоката му на отваряне са подходящи за помещението и фасадата. Така специалното фиксирано поле остава формално неразделено, а функцията за проветряване е на удобно място. Подходящото решение зависи от употребата, обзавеждането и монтажната ситуация; функционалното разпределение трябва да е определено преди чертежа на фасадата.
Избирайте дъговите форми според въздействието и връзките им
Истинският полукръг изглежда спокоен и симетричен, но изисква отвор с ясно определени вертикални страни и начало на дъгата. Сегментната дъга е по-плоска и може да подхожда на широки, сравнително ниски отвори. Островърхата дъга насочва погледа нагоре и променя фасадата по-силно от плоска дъга. Решаващо не е коя форма харесвате като отделен мотив, а дали тя съответства на пропорциите, осите на прозорците и съществуващите линии. Ако една форма се повтаря при няколко отвора, радиусът, началото на дъгата и разделението трябва да бъдат последователно документирани. Дори различните височини, на които започват дъгите, могат неволно да направят редицата нееднородна.
Един полукръгъл прозорец с фиксирано остъкляване подхожда като горен прозорец над правоъгълен отвор, когато правият ръб и диаметърът са съзнателно свързани с полето отдолу. Той обаче не е автоматично правилното допълнение към всяка врата или прозорец. Проверете дали между правоъгълника и полукръга трябва да има видима част от рамката, непрекъснат хоризонтален профил или друго членение. Вътрешният откос също трябва логично да оформя прехода. В запитването посочете не само крайния размер, а и чертеж на изгледа със съответните референтни ръбове. Така желаната връзка между долния елемент и дъгата може да се провери преди одобрението за производство.
Съобразете фронтонните прозорци с формата на покрива и светлината в помещението
Фронтонният прозорец е повече от триъгълник в стена. Наклонените му страни са свързани с наклона на покрива, покривния ръб при фронтона, вътрешната облицовка и често с носещи елементи. Определете дали горният контур да следва точно линията на покрива, или правоъгълно или трапецовидно решение ще използва по-добре интериора. Много висок триъгълник може да вкара светлина дълбоко в помещението, но да направи долната площ по-малко ефективна за гледката. Обратно, комбинация от нисък правоъгълен прозорец и фиксирана оформена част може отделно да реши височината на гледката и формата на покрива. Кой вариант е по-убедителен, се вижда толкова ясно от вътрешния изглед, колкото и от фасадата. Сравнете поне два варианта в мащаб: контур близо до покривния наклон и по-навътре разположено решение с повече свободна стена по краищата. Първият визуално използва почти цялата фронтонна площ; вторият често показва по-ясни зони за връзките. И в двата чертежа добавете действителния изглед на рамката, вместо да представяте само строителния отвор като стъклена площ.
За светлина в покривния фронтон триъгълни и наклонени прозорци с фиксирано остъкляване предлагат пряко формално решение, когато не е нужна функция за отваряне. Преди избора обаче проектантите и изпълнителите трябва заедно да проверят действителния контур на строителния отвор, повърхностите за връзка и линията на вътрешната облицовка. Особено при наклонени ръбове достатъчното място за непрекъсната, внимателно проектирана връзка е по-важно от чертеж, който използва всяка остатъчна площ. Покажете също къде впоследствие ще бъдат ръбът на рамката, стъклената площ и вътрешният откос. Това предотвратява изненади, когато стъклото изглежда по-малко от замислената форма на строителния отвор или когато наклонът изглежда различно отвътре и отвън.
Планирайте шпросите като решетка, не като добавена украса
Шпросите подреждат стъклените площи, могат да следват исторически образци или визуално да разделят големи полета. При кръгли и дъговидни прозорци тяхната решетка е особено определяща: радиалните линии водят към центъра, хоризонталните могат визуално да успокоят дъгата, а вертикалните свързват със съседните правоъгълни прозорци. Първо решете дали шпросите само структурират изгледа, или действително разделят остъкляването. За това използвайте ясните понятия шпрос или стъклоразделящ шпрос. Скицата трябва да показва положение, брой, симетрия и връзка с рамката, а не само бележка „с шпроси“.
При малка специална форма по-малкото разделения могат да изглеждат по-ясно, докато голямо фронтонно поле може да спечели от съгласувано членение. Сравнете изгледа на дневна светлина от обичайно разстояние и отвътре от реалната посока на гледане. Разделение, което изглежда балансирано на примерен чертеж, може от помещението да пресича неприятно гледката. Ако до оформения прозорец има подвижни елементи, един прозорец „Kombi“ със странично окачено крило в исторически стил, отварящо се навън може да служи като стилистично сравнение за традиционна, разделена подредба на прозорците. Конкретното разпределение на шпросите за целия проект все пак трябва да се начертае и потвърди отделно; продуктовото име не описва индивидуално разделение.
Разгледайте целия отвор
Проверете едновременно вътрешния и външния изглед
Рамката, откосът и остъкляването се възприемат различно отвътре и отвън. Отвън дъгата може да изглежда като тънък контур; отвътре се вижда колко стенна площ и дълбочина заема откосът ѝ. При кръгъл прозорец планираната вътрешна облицовка не бива случайно да създава неравномерен кант. При фронтон трябва да се провери дали наклонът, ръбът на прозореца и таванската облицовка се срещат като ясни линии. За всеки специален отвор направете външен изглед, вътрешен изглед и поне един разрез. В разреза се виждат въпросите, които липсват в изгледа отпред: стенният състав, отстъпите, позицията на прозореца и оформянето на зоните на свързване. Добавете в изгледите височината на очите, линията на пода и важните ръбове на мебелите. Така ще разберете например дали хоризонтален профил минава точно през предпочитаната зона на гледане, или дълбок вътрешен перваз закрива долната част на стъклото. При стълби трябва да се провери и възприемането от различни стъпала и площадки, защото центърът и гледката се променят чувствително при движение.
Посоката на отваряне е част от тази проверка. Отварящо се навътре крило заема място в стаята и може да се сблъска със завеси, радиатори или мебели; отварящите се навън варианти се нуждаят от свободна зона отвън. За помещения с ограничена вътрешна площ един еднокрил прозорец със странично окачено крило, отварящо се навън може да е сравнение за функционалното планиране. Това не означава, че заменя дъговидна форма. То обаче показва, че оформлението и управлението могат да се разглеждат отделно. Отбележете траекторията на крилото в плана и я проверете с бъдещото обзавеждане, вместо да я оценявате едва при монтажа.
Планирайте връзките със стената, покрива и уплътняването
Специалният прозорец не завършва при видимия ръб на рамката. Той трябва да се свърже със съответния стенен или покривен състав така, че различните проектни слоеве да се обединят последователно. При дъги и наклони значението на прецизното детайлно проектиране нараства, защото материалите не могат просто да бъдат продължени както по прав ръб. Уточнете кой проектира детайлите на връзките, кой подготвя отвора и кой съгласува изпълнението. Нанесете в чертежа положението на прозореца в стената, външната и вътрешната зона на връзка, възможните облицовки и преходите към мазилка, фасадна облицовка или покривни площи. Общите продуктови изображения не заменят разрез, разработен за конкретния проект.
Особено внимание заслужават местата, където се срещат геометрии: началото на дъгата над правоъгълен отвор, върхът на триъгълник и долните ъгли на фронтонен прозорец. Там не бива да се стига до импровизирани решения, защото контурът на грубия строеж, изолацията и видимата повърхност могат да влязат в конфликт твърде късно. При покривни площи един покривен прозорец с ос на въртене е друга продуктова категория от прозорец във вертикален фронтон: той е разположен в покривната равнина и затова изисква различен тип вграждане. Не смесвайте тези ситуации в техническото задание. Посочете ясно положението и строителния елемент и нека компетентните специалисти проверят пригодността на съответната концепция за връзка за конкретния проект.
Съгласувайте отговорно съществуващото състояние, стила и заместващия отвор
При подмяна на съществуващ прозорец със специална форма наличният изглед е ценна основа за планиране, но не е пълно производствено задание. Документирайте контура, разделението, видимите части на рамката, дълбочината на откоса и връзката със съседните прозорци. След това решете какво да се запази: точната форма, симетрията, традиционната схема на шпросите или преди всичко светлинният ефект в стаята. Новото решение може съзнателно да се впише, без да копира всеки детайл. Обратно, визуално подобна форма може да изглежда неподходяща, ако не следва осите или разделенията на сградата. Мостри, снимки от няколко разстояния и чертеж с наслагване на стария и новия изглед улесняват обоснованото решение.
Ако отворът трябва занапред да изпълнява други задачи, оценете промяната като цялостен пакет. Чисто декоративен горен прозорец не става автоматично функционален прозорец за проветряване само защото е предвидено крило. Двукрил съществуващ прозорец може да се превърне в неподвижна и визуално по-спокойна стъклена площ, когато осветяването е по-важно от управлението. За сравнение на начина на управление на по-широк правоъгълен прозорец може да служи двукрил прозорец, отварящ се навътре. Изборът му обаче не казва нищо за историческия облик, шпросите или подходящата форма на заместващия отвор. Нека окончателното решение следва измерването, функцията на помещението и фасадния изглед, а не само стара снимка.
Организирайте прецизно запитването, одобрението и монтажния процес
Доброто запитване обединява информацията, която иначе се предоставя по-късно поотделно: изгледи с размери, разрези през специални връзки, вътрешен и външен изглед, посока на отваряне, желани фиксирани полета, чертеж на шпросите, цвят или повърхност според проектното решение и снимки на съществуващото състояние. Дайте на всеки елемент еднозначен позиционен номер. Попитайте кои данни трябва още да бъдат потвърдени преди производството и сравнявайте офертите на една и съща чертожна основа. Сравнение само по привидно по-ниската цена е малко показателно, ако формата, разделението или обхватът на функциите са описани различно. Преди одобрението всеки контур трябва още веднъж да се провери спрямо действителния отвор и планираната завършена стена.
Съгласувайте графика с грубия строеж, уплътняването, мазилката или фасадните работи и вътрешното довършване. Bloomcabin посочва срок на доставка за прозорци и врати от 4–6 седмици, при условие на потвърждение на поръчката; планирайте окончателната последователност едва след това потвърждение. При поръчка не разчитайте на мълчалива корекция на размерите от строежа. При доставката проверете позиционния номер, видимата форма, страната на отваряне и разпознаваемите повреди, преди елементът да бъде монтиран. Съхранявайте подредено одобрените чертежи и документите за приемане. За прозорци и врати важи гаранция от 5 години; вижте придружаващите документи за приложимите условия и процедури в конкретния случай.
Често задавани въпроси
Може ли кръгъл прозорец да се отваря?
По принцип функцията за отваряне е самостоятелен проектен въпрос. При кръгъл или дъговиден контур рамката, обковът и крилото силно влияят върху изгледа и управлението. Когато е нужна само светлина, фиксираното остъкляване често е по-ясно решение. Ако е необходимо проветряване, отделен и леснодостъпен отваряем елемент може да е по-практичната алтернатива.
Какви размери са нужни на производител за дъговиден прозорец?
Нужни са еднозначен контур и ясно уточнение към какво се отнасят размерите. При полукръг са важни ширината, общата височина и началото на дъгата; при други дъги е нужна и точната геометрия. Отбележете също вътрешната и външната страна, както и дали размерът е на строителния отвор, на отвора след завършване или на самия елемент. Оразмерен изглед и разрез предотвратяват неяснотите.
Подходящи ли са шпроси при фронтонни прозорци?
Това зависи от размера, гледката, съседните прозорци и желаната фасадна подредба. Шпросите могат да разделят голяма площ или да продължат съществуваща решетка. Но могат и да прекъснат ясната триъгълна форма и гледката навън. Определете разделението и вида на шпроса във финален чертеж на изгледа.
Кога трябва да се направи измерването?
Решаващото измерване трябва да се извърши, когато отворът и слоевете, определящи положението на прозореца, могат да се оценят надеждно. При ново строителство и обновяване правилният момент зависи от проекта. Съгласувайте го с отговорните за грубия строеж, стенния състав, връзките и монтажа, преди производствените размери да бъдат окончателно одобрени.
Нужно ли е разрешение за фронтонен прозорец?
Без данни за мястото, сградата и намерението не може да се даде общ отговор. Изискванията могат да зависят от конкретния проект и компетентната общинска администрация. Уточнете планираните промени, особено по съществуваща сграда или ограждащата конструкция, рано с квалифицирани проектанти и специалисти за вашия проект, както и с общинския главен архитект при необходимост.
Следваща стъпка
Кръглите, дъговидните и фронтонните прозорци се получават не само чрез формата, а чрез проследима поредица от решения. Разработете контура от фасадата, помещението и употребата; отделете осветяването от проветряването; документирайте еднозначно размерите, референтните линии и схемата на шпросите. След това детайлите на връзките, пространството за отваряне и монтажният процес трябва да стъпят на същата проектна основа като изгледа. Който преди поръчка съгласува оразмерен външен изглед, вътрешен изглед и подходящ разрез, създава надеждна база за измерване и изпълнение. Така специалният прозорец не се превръща в късна тема на строежа, а в подходяща част от сградата.
