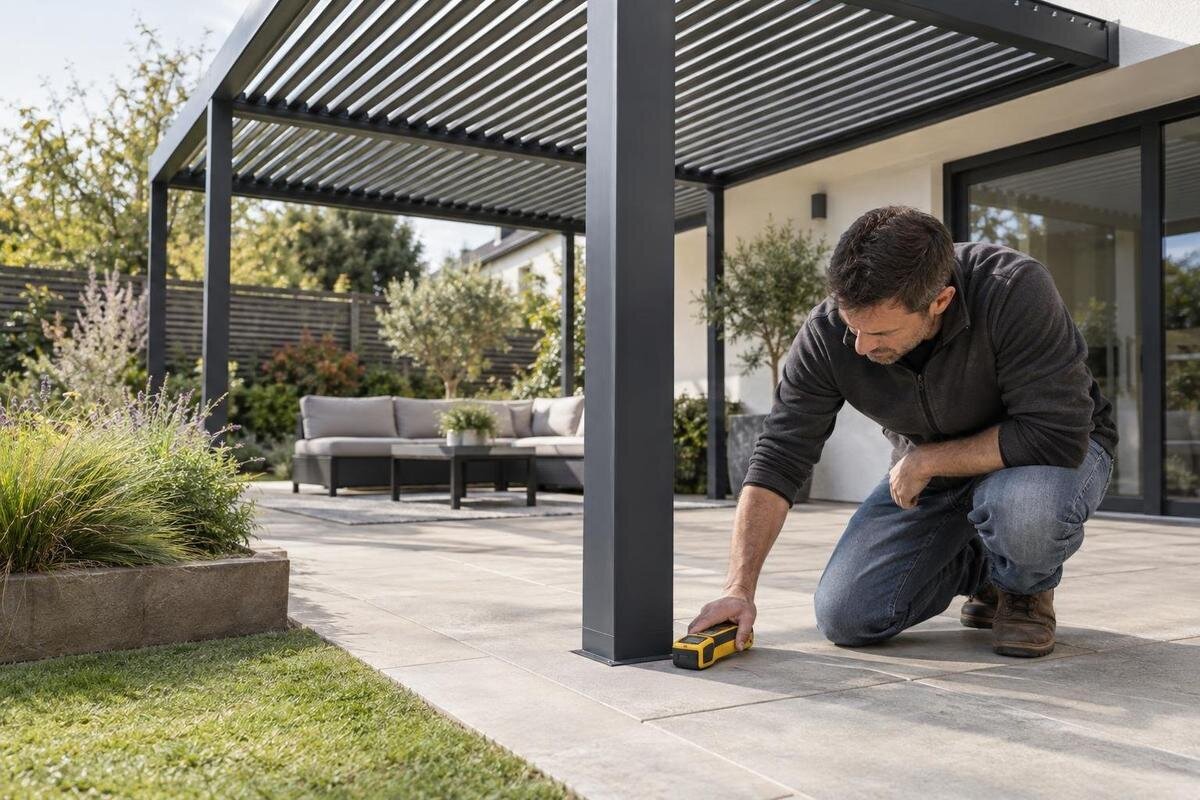

Скрити тръби и кабели: проверка преди монтаж на пергола
Планиране на монтажа
Преди да се одобрят местата за анкери, проверете какво минава под настилката и през зоната на бъдещите изкопи. Плановете, огледът и професионалното локализиране дават различни сведения; нито едно само по себе си не доказва, че теренът е свободен.
Проверка на трасетата преди определяне на местата за анкери
Местата за опорите на перголата често изглеждат като няколко точки върху настилката, но монтажът може да включва пробиване в плоча или изкоп за основа. Под тези точки може да минават водопровод, канализация, дренаж, кабел за захранване или осветление, тръба за напояване и други комуникации. Трасето може да пресича не само самото място за анкер, а и целия участък, в който ще се работи. Има значение дали ще се пробива само настилката, или ще се прави по-дълбок изкоп за самостоятелна основа: различните работи засягат различен обем почва. Ако конфликтът се открие едва при пробиването, работата спира, настилката може да се повреди, а позицията на опората да се окаже неизползваема.
Разграничавайте предварителното разположение на перголата от окончателните места за пробиване или изкоп. Първоначалната скица показва къде искате да бъде конструкцията; проверката на инсталациите помага да се установи дали предложените точки могат да останат там. Дори плитък отвор за анкер може да се окаже на неподходящо място, а видим капак или шахта не показва непременно цялото трасе. Съпоставете плана на перголата, действителния терен и наличната информация за инсталациите. Включете и зоната за работа, а не само центровете на опорите: за основа може да се наложи изкоп в по-широк участък. При обсъждането с монтажника посочете кои размери са измерени и кои още са само предложение. Така предварителна скица няма да бъде сбъркана с окончателна монтажна схема. Ако възникне конфликт, не измествайте опората произволно. Всяка промяна трябва да съответства на схемата за конкретния модел и да бъде одобрена от отговорния специалист.
Съберете наличните планове и сведения за терена
Потърсете архитектурния проект, планове на електрическите, водопроводните, канализационните и дренажните трасета, както и документация след ремонти или благоустрояване. Попитайте предишния собственик, строителя, фирмата за напояване и хората, които са монтирали външно осветление, контакти, помпи или други съоръжения. Полезни са снимки от периода преди полагането на настилката, бележки за ремонт и посочени места на ревизионни шахти или кранове. Попитайте и за аварийни ремонти, които може да не са нанесени в първоначалния проект. Подредете сведенията по последователността на извършените работи: например кога е изградена настилката и кога след това е добавено осветлението. За всяка снимка отбележете коя част от двора показва и дали датата ѝ е известна. Ако дворът се поддържа от управител или обслужваща фирма, проверете какви схеми и сведения могат да предоставят. Целта е да съберете данни от няколко източника, а не да разчитате само на нечий спомен.
Сравнете датата, мащаба и обхвата на всеки план. Чертеж, който показва само основната сграда, може да не включва по-късно добавени напоителни тръби или кабели за дворна лампа; схематична линия може да показва само приблизителното им направление. Разграничете подробните чертежи от ориентировъчните скици и отбележете откъде е измерено всяко разстояние. Запишете кога е правена промяната и кои части на двора са били засегнати, а несигурните данни обозначете като ориентировъчни. Ако два източника показват различно трасе, запазете и двата и отбележете разминаването, вместо сами да избирате по-удобния вариант. Не приемайте липсата на линия в документ за доказателство, че под земята няма инсталация. Ако обмисляте биоклиматичната пергола Bloomcabin, съпоставете събраните сведения с монтажния чертеж за избрания вариант. Продуктовата страница служи за идентифициране на модела, но не замества чертежа с местата за закрепване.
Кои подземни инсталации да включите в проверката
Направете отделен списък на инсталациите, които могат да са в зоната на опорите и по пътя за достъп до мястото. Включете водопровод, канализация, дъждовни и дренажни тръби, газопровод или отоплителни линии, електрически кабели за захранване, осветление и външни контакти, както и кабели за интернет, домофон или управление. В дворовете често има и системи за напояване, маркучи, кабели за помпа и тръби към външни чешми. Дори инсталация, която вече не се използва, може да остане физически в земята. Отбележете отделно съоръженията с известно местоположение и тези, за които има само сведения от предишни ремонти. Към запитването за монтаж на пергола Bloomcabin приложете този списък и скица на терена. Така местата за проверка могат да се обсъдят конкретно, а не само по общо описание на двора.
Огледайте повърхността за водомери, разпределителни кутии, ревизионни капаци, отводнители, шахти и места, където кабел или тръба излиза от сградата. Те са полезни ориентири за разговор със специалиста, но не доказват посоката, дълбочината или завоя на скритото трасе. Не чертайте автоматично права линия между две видими точки и не смятайте, че всички комуникации вървят успоредно на стена или ограда. Отбележете ориентирите и покажете къде са планирани опорите. Посочете и участъците за достъп на екипа, придвижване на техника или подготовка на основата: подземна инсталация може да се окаже в работната зона, дори да не пресича самия анкер.
Нанесете опорите върху точен план на терена
Използвайте монтажен чертеж за избрания модел, в който са посочени действителните позиции на опорите и предвидените основи или анкери. Пренесете точките върху измерената площадка спрямо постоянни ориентири: ъгъл на фасадата, ръб на настилка или друга неподвижна точка. На скицата нанесете размерите, фугите между плочите, шахтите, отводнителните канали, бордюрите и зоните, които няма да се разкопават. Покажете и очертанието на предвидената основа, когато то е известно, вместо да отбелязвате само центъра на опората. Снимка на продукта може да помогне за визуализация, но не замества монтажната схема. Целта е всеки планиран отвор да се вижда на същия план като известните комуникации.
Не използвайте само външния размер на перголата, за да определяте местата за анкери. Реалната схема зависи от конкретното решение за закрепване и от основата, затова я проверете по документацията на модела и оценката на терена. Ако разглеждате стенен вариант, например Стенна пергола Bloomcabin, уточнете в конкретния чертеж кои точки се закрепват към стената и кои, ако има такива, изискват работа в терена. Наличието на стенна връзка не отменя проверката на земните опори. Сравнете точките с фуги, отводнители и сервизни капаци. Повторете измерването спрямо втори ориентир, за да откриете евентуална грешка при пренасянето. Посочете на скицата кой ръб или ъгъл е използван за начало на измерванията. Ако чертежът и измерванията на място се разминават, опишете разликата, вместо да коригирате размерите по предположение. При неясни места на основите поискайте уточнение, преди да нанесете окончателните маркировки.
Какво може да установи локализирането с уред
Възложете локализирането на специалист, който работи с подходяща апаратура и може да обясни обхвата ѝ. В зависимост от задачата проверката може да включва електромагнитен локатор, георадар или съчетание от методи; изборът не е еднакъв за всяка площадка. Някои кабели и тръби се откриват по-лесно от други, докато пластмасова тръба без подходящ проследим елемент може да е трудна за локализиране. Армировка, метални предмети, дебела настилка, влажна или нееднородна почва също могат да усложнят измерването и тълкуването. Преди проверката покажете наличните чертежи, видимите изходи и очертаните места за работа, за да има специалистът контекст. Поискайте да ви каже какво е проверил, с какъв метод и кои участъци остават неясни.
Не свеждайте резултата до изречението „няма нищо отдолу“. Уредът може да покаже вероятна линия или обект, но откриването зависи от материала, дълбочината, условията и достъпа до зоната. Един метод не гарантира, че ще бъдат намерени всички инсталации, а сигнал може да бъде разчетен погрешно. Изискайте описание на границите на проверката: до кои точки е направено сканиране, имало ли е зони без достъп и приблизително ли е отчетено положението. Отрицателният резултат не е самостоятелно доказателство, че под планирания отвор няма тръба или кабел. Ако линията е важна за конкретната опора, а увереността в местоположението ѝ е ниска, уточнете я допълнително с квалифициран специалист преди пробиване.
Запишете трасетата и степента на сигурност
На общия план различавайте потвърдена следа от ориентировъчна линия и от зона, която не е проверена. Добавете ясна легенда, вместо да разчитате на цвят без обяснение: запишете какво означава всяка маркировка и кой я е нанесъл. Ако специалистът посочи приблизителна ширина или дълбочина, отбележете, че това е резултат от конкретната проверка, а не универсална граница за безопасно пробиване. Посочете датата, използвания метод и условията, които са ограничили достъпа. Така друг човек ще различи измерена информация от предположение. При промяна запазете стария вариант и издайте нова версия на плана, за да не се смесват различни резултати.
Снимайте маркировките от няколко гледни точки и включете във всяка снимка разпознаваем ориентир, например ъгъл на сградата или капак на шахта. Запишете разстоянието от ориентира до маркираната точка, ако то е измерено от специалиста; боята или тебеширът могат да се изтрият от дъжд, почистване или движение на материали. Номерирайте снимките и отбележете на плана коя зона показва всяка от тях. Общият кадър помага за ориентация, а близкият трябва да позволява разчитане на самата маркировка. Пренесете важните данни в план, достъпен за монтажния екип, преди да премахнете маркировката. Не оставяйте материали върху точки, които трябва да останат видими. Ако подготвяте монтажа на биоклиматичния модел Bloomcabin, използвайте еднакви обозначения за опорите в монтажния чертеж и в плана на трасетата. Това позволява всяка снимка и всяка бележка за неясен участък да се свържат с конкретно място за работа.
Планирайте безопасно разкриване на неясните участъци
Когато плановете и локализирането не изясняват критична зона, обсъдете със специалиста дали е нужно контролирано разкриване на конкретен участък. Това не означава да започнете произволно копаене по предполагаемата линия. Подходът и мястото трябва да бъдат определени според риска, настилката и вида на комуникацията, а работата да се възложи на подходящ квалифициран изпълнител. Не използвайте багер, свредло или ръчно копаене само въз основа на приблизителна скица. Преди началото уточнете кой координира работата, кой пази маркировките и какви обстоятелства налагат спиране. Съобщете и за участъци, до които екипът няма достъп или за които сведенията са противоречиви.
Планирайте разкриването преди екипът за перголата да пристигне: осигурете достъп до необходимата зона, предоставете актуалните планове и предупредете за неизвестните трасета. В заданието за монтаж на стенния вариант на Bloomcabin отбележете кои участъци предстои да бъдат разкрити и кои позиции още не са окончателно определени. Резултатът от разкриването трябва да бъде отразен в същия план, по който ще работи монтажният екип. Ако се появи неочаквана тръба, кабел или друг предмет, спрете работата около него, докато специалист установи какво е и дали може да се продължи. При повреда, теч, необичаен мирис или съмнение за опасна инсталация не докосвайте предмета; отдалечете хората и потърсете отговорния оператор или квалифицирана аварийна помощ. Не покривайте шахти и маркировки с изкопана почва или складирани материали.
Как да промените проекта при открито трасе
Когато линия пресича предвидена опора, не местете анкера до най-близкото свободно място и не намалявайте основата, за да избегнете комуникацията. Така може да се промени разположението и начинът, по който перголата се закрепва. Допустимото решение се определя спрямо конкретната конструктивна схема и данните за основата, а не по универсално правило. Предайте на монтажника или проектанта плана с откритото трасе, резултата от локализирането и неясните участъци. Поискайте коригирана и одобрена схема за анкериране, както и конструктивна оценка, преди да се маркира нова точка. Не може да се посочи една дълбочина или размер на фундамент, подходящ за всички терени.
Възможните решения може да включват промяна на разположението на перголата, завъртане на конструкцията, друга позиция на опората или различно одобрено закрепване. Изборът зависи от конкретния модел, конструкцията и основата. Понякога се налага да се проектира промяна на трасето на самата инсталация; това се възлага на квалифициран изпълнител, а не се прави по време на монтажа на перголата. При преработване на проекта за модела „Пергола Bloomcabin“ поискайте променените позиции да бъдат нанесени върху измерения план. Сравнете новото разположение не само с откритата линия, но и с останалите известни трасета, шахти и зони за достъп. Отбележете коя версия на схемата заменя предишната, за да не останат две различни указания за една опора. Финалното решение трябва да посочва конкретните позиции и начина на закрепване, а не само общо указание за отместване на стойката.
Съгласувайте проверката с монтажния ден
Преди монтажа изпратете на екипа една и съща актуална версия на плана, а не няколко скици с различни мерки. На чертежа трябва да се различават опорите, местата за пробиване или изкоп, локализираните инсталации и непроверените зони. Приложете снимки с видими ориентири и посочете кой е извършил проверката и към кого да се обърне екипът, ако маркировка липсва или теренът не съвпада с плана. Посочете избрания модел — например стенната пергола Bloomcabin — и версията на чертежа, по която е взето решението. Ако след първоначалното изпращане има промяна, уведомете всички получатели коя схема вече не се използва. Не разчитайте, че нов файл автоматично е заменил разпечатката на обекта. Уточнете предварително кой на място отговаря за координацията и може да покаже актуалните документи.
Преди пробиване или изкоп съпоставете маркираните точки с плана на място. Ако маркировка е изтрита, появи се неочаквана преграда или измерването не съвпада, спрете конкретната операция и поискайте повторна проверка; не възстановявайте трасето по памет. Уточнете как се пазят известните комуникации от движение на техника, складиране на материали и други работи на обекта. Всеки член на екипа трябва да разбира легендата на плана, а не само цвета на маркировките. Всяко отклонение от одобрената позиция се документира и потвърждава от специалиста, отговарящ за схемата. Така несъответствието може да се реши, преди скритата инсталация да бъде засегната.
Запазете документацията за бъдещи работи
След проверката запазете план с точните места на опорите, известните трасета, границите на сканираната зона и участъците, които не са потвърдени. Добавете дата, източник на данните, метод на локализиране и снимки с постоянни ориентири. Ако по време на работата бъде открита или разкрита инсталация, запишете действителното ѝ положение и отделете измереното от предположението. Посочете и кой е извършил проверката, за да може бъдещ изпълнител да разбере откъде произлизат данните. Разграничете плана, използван за подготовка на монтажа, от записа на окончателно изпълнените позиции, ако между тях има промени. Документът ще е полезен при ремонт на настилката, работа по поливната система или поставяне на друго съоръжение. Свържете го с документацията за избрания модел, например „Биоклиматична пергола Bloomcabin“, като посочите и съответната версия на монтажния чертеж.
Отбележете изрично и какво не е установено: липсващи чертежи, недостъпен участък, непотвърдено направление или зона, която предстои да се провери. Това е по-полезно от общо заключение, че площадката е безопасна, защото бъдещият изпълнител вижда къде има данни и къде може да е нужно ново проучване. Съхранявайте актуалната схема заедно с документацията на перголата и я обновявайте при промяна на настилката или местоположението на инсталация. Преди монтаж се уверете, че за конкретния терен са налични необходимата конструктивна оценка, одобрена схема за анкериране и сведения за основата. Планът на трасетата сам по себе си не определя как трябва да бъде закрепена перголата.
Често задавани въпроси
Достатъчни ли са старите планове на инсталациите?
Полезни са като отправна точка, но не доказват, че трасетата са останали непроменени или че в двора няма допълнителни кабели и тръби. Съпоставете ги с данни за ремонти, оглед на място и подходящо локализиране. Отбележете кои части от плана са приблизителни или не са проверени.
Може ли да се пробива, ако уредът не отчете кабел или тръба?
Не приемайте липсата на сигнал като доказателство, че зоната е свободна. Резултатът зависи от използвания метод, материала и условията на терена, а някои инсталации се откриват трудно. Поискайте специалистът да посочи обхвата и ограниченията на проверката. Ако остава съмнение около отвора, уточнете трасето допълнително.
Какво да направя, ако трасе минава под предвидена опора?
Спрете планираното пробиване или изкоп на това място и предайте резултата от проверката на монтажника или проектанта. Не местете опората произволно и не променяйте основата сами. Поискайте преценка спрямо конкретната схема за анкериране и данните за основата, преди да бъде одобрена нова позиция.
Трябва ли да проверявам терена при стенна пергола?
Да, ако монтажът включва опори или отвори в настилката или почвата. Стенната връзка сама по себе си не показва какво има под земята. Проверете конкретния монтажен чертеж, за да разберете кои точки засягат терена, и разгледайте отделно местоположението на скритите инсталации.
Нужно ли е да се разкопава целият двор?
Не непременно. Обхватът на проверката се определя според местата за опори, планираните изкопи и зоните за достъп, както и според наличната документация. Ако данните не изясняват критичен участък, специалист може да прецени дали е нужно контролирано разкриване точно там. Не започвайте широко копаене по предположение.
Когато местата за опорите са съпоставени с проверените трасета, монтажното решение се взема според действителните условия на терена, а не само по стар чертеж или предположение. Запазете маркировките и документацията, обозначете ясно неясните участъци и започвайте пробиване или изкоп едва след потвърждение на позициите по схемата за избрания модел. Така информацията ще е полезна и при бъдещи ремонти на двора.
