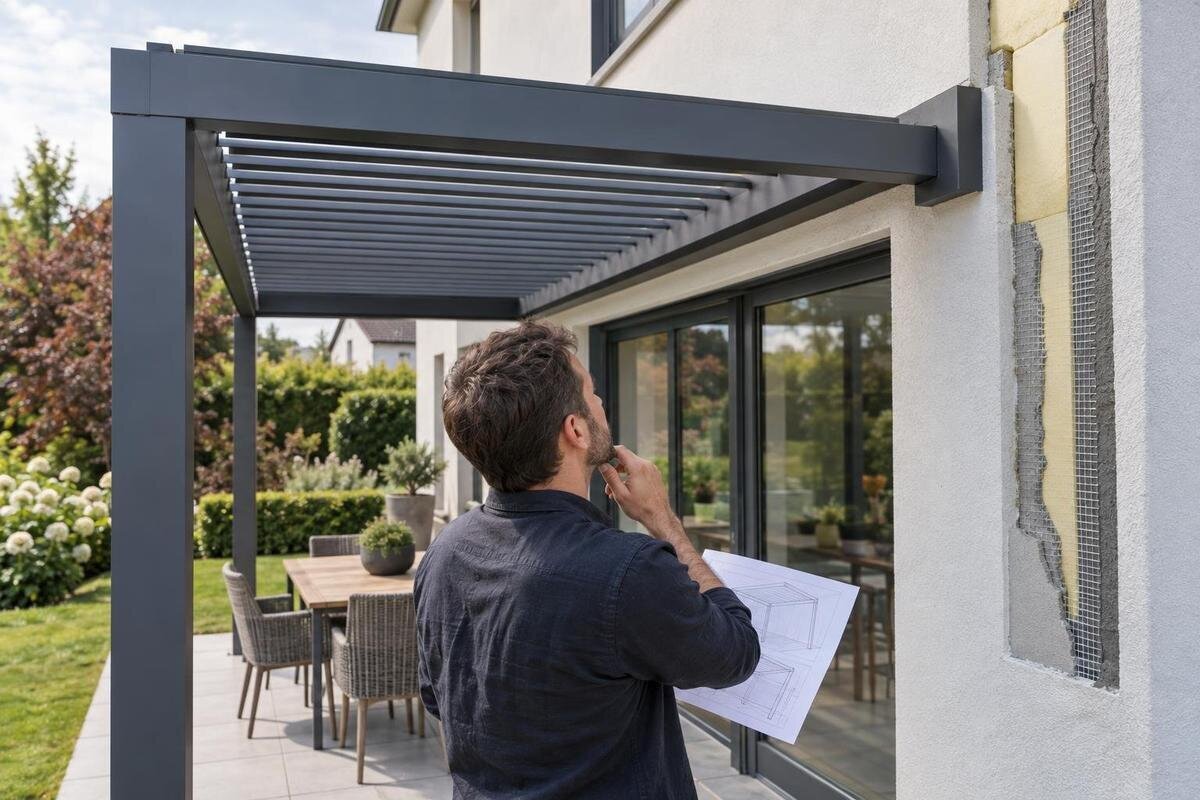

Закрепване на пергола към стена с външна топлоизолация
Практическо ръководство
При пергола, която се свързва с фасада с външна топлоизолация, видимата мазилка не показва нито материала, нито състоянието на носещата стена. Самата изолация и финишният слой не бива да се приемат за основа, способна да понесе конструкцията. Преди поръчка трябва да се установят слоевете на фасадата, конструкцията зад тях и точният модел на перголата. След това проектантът определя връзка, която предава усилията към проверена носеща основа и съхранява целостта на фасадата. Това е различна задача от избора на по-дълъг крепеж или от пренасянето на схема от друга стена.
Външната топлоизолация не е носеща основа
Фасадата с външна топлоизолация обикновено включва финишно покритие, армиращ слой, изолационен материал и елементи за свързване към стената. Конкретният строеж се различава: под фасадата може да има бетон, плътна или куха зидария, дървена конструкция или съчетание от материали. Слоевете имат отделни функции. Мазилката защитава повърхността, изолацията ограничава топлообмена, а носещата основа предава конструктивните усилия. Дори стени със сходна външност могат да скриват различни основи. Нова боя или ремонтирана мазилка също не разкриват какво има отдолу, затова външният вид на фасадата не е достатъчен за избор на начин за закрепване.
Не приемайте мазилката, лепилния слой или изолацията за опора, способна сама да поеме пергола. Фасадните дюбели, ако са използвани, обикновено служат за закрепване на топлоизолационната система; наличието им не доказва, че могат да държат и допълнителна конструкция. Ако усилието остане в неподходящ слой, възможни са локално смачкване, деформация, разхлабване или напукване на покритието. Рискът зависи от фасадната система и проектирания възел, а не само от дебелината на изолацията. Решението трябва да предаде натоварването към установена носеща част, без непредвиден натиск върху междинните слоеве. По-дългият крепеж сам по себе си не замества проверката на основата.
Каква основа има зад фасадата
Преди да се обсъждат крепежи, трябва да се установи към каква основа ще се закрепва перголата: бетон, плътна или куха зидария, дървена рамка, смесена конструкция или друг материал. Дори в една и съща фасада носещите части може да се различават около прозорци, при колони, пристройки или зони, ремонтирани по-късно. Видът на мазилката и общата дебелина на стената не дават надежден отговор. Важно е и състоянието на основата: пукнатини, разронени фуги, предишни ремонти или локални дефекти могат да повлияят на пригодността на конкретната точка. Чертежите също невинаги отразяват последващо преустройство, затова оценката трябва да се отнася до действителния участък, а не само до типа сграда. За огледа обозначете на обща снимка къде искате да бъде перголата и кои места са само предварително предложени за закрепване. Отделете известното от предположенията: материал, посочен в стар чертеж, не е същото като материал, установен в избраната зона. Така специалистът ще може да посочи какво още трябва да се изясни, без предварителното разположение да се приема за окончателна монтажна схема.
Полезни отправни данни са строителните чертежи, документацията за фасадната система и сведенията за предишни ремонти, ако са запазени. Нужно е да се установят видът и дебелината на изолацията, слоевете на покритието и материалът зад тях, както и дали предвидената зона съвпада с носеща част. Когато данните липсват или си противоречат, следва оглед или изследване от компетентен специалист, вместо предположение по външния вид. Съпоставете документите с действителното изпълнение, а не само с адреса или възрастта на сградата. За да посочите правилното изделие в запитването, разгледайте страницата на стенната пергола Bloomcabin и уточнете точния вариант. Тя идентифицира продукта, но не показва скрития строеж на вашата фасада.
Натоварването се определя за конкретния модел и място
Към стената се предава не само собственото тегло на конструкцията. Геометрията и разположението на опорите могат да създадат усилия на срязване, опън и огъване; вятърът действа върху цялата система, а въздействията от сняг и други условия се преценяват според конкретното изпълнение и място. Връзките трябва да бъдат оценени за различните посоки на действие, а не само за вертикално натоварване. Това не означава, че всяка пергола е натоварена по един и същ начин. Инженер-конструктор разглежда връзката заедно с рамата, начина на опиране и носещата основа, вместо да избира крепеж само по материал или видим размер на фасадата.
Натоварването в отделните точки зависи от изнасянето от стената, разстоянието между опорите, конструкцията на конкретния модел и изложението. Квадратурата сама по себе си не е изчисление на силите. Например продуктовото представяне на Пергола Bloomcabin посочва площ от 9 до 24 кв. м; този диапазон ориентира за размера на продукта, но не казва какво натоварване ще поеме дадено място в стената. Ако проектът предвижда и други опори, тяхното участие също променя разпределението на силите. За монтажната оценка са нужни чертежите за точния вариант и данните за обекта. Не извеждайте допустима схема от снимка, общо описание или площ.
Какво трябва да показва проектираната връзка
Проектираната връзка описва пътя на усилията от рамата през монтажния елемент до носещата основа. Тя трябва да изясни как се преминава през изолационния слой, към какъв материал се закрепва системата и как се предотвратява непредвидено притискане на фасадата. Чертежът следва да съответства на геометрията на рамата и местата на връзките. Ако показва само планка и крепеж, без да посочва каква стена се приема и как се предават натоварванията, не може автоматично да се прилага към всяка сграда. Видът, броят и размерите на крепежите са част от проектното решение за конкретната стена и конструкция, а не универсална инструкция. За купувача е важно да различава схемата на сглобяване на перголата от детайла на закрепването към сградата. Първата показва как се свързват частите на продукта; вторият трябва да обясни връзката с установената стена. Ако са представени в отделни документи, означенията на опорите и монтажните точки трябва да позволяват ясното им съпоставяне. Така няма да остане неясно кой детайл за кое място е предназначен.
Възелът трябва да е съвместим и с фасадата, а не само да държи рамата. Проектантът отчита възможното притискане на изолацията, топлинния мост през връзката и защитата на прекъснатата външна обвивка от проникване на вода. Различни стенни материали и фасадни системи изискват различни решения, така че терминът „дистанционен крепеж“ сам по себе си не доказва пригодност. В запитването посочете точното изделие — например Биоклиматична пергола Bloomcabin — и поискайте чертеж на връзката към установената основа. Името на модела не е монтажна спецификация; съгласувайте и начина за възстановяване на защитните слоеве.
Монтажните чертежи трябва да са за точния вариант
Преди проектната оценка сверете пълното наименование и точния вариант на перголата. Нужни са реалните габарити, разположението на опорите и схемата, по която конструкцията е предвидена да се свърже със сградата; не ги извеждайте от фотография или от обща продуктова категория. На страницата на Стенна пергола Bloomcabin е посочен диапазон на площта от 9 до 24 кв. м, но това не потвърждава съвместимост с конкретна фасада и не заменя монтажен чертеж. Ако има няколко размера или конфигурации, посочете коя точно обсъждате. Промяна на варианта може да измени размерите или местата на опорите и да наложи нова проверка.
Съпоставете чертежите за модела с условията на обекта. Проверете дали документацията обозначава стенните опори и монтажните точки, посочва изискванията към носещата основа и уточнява предвидения начин на свързване, както и кои части остават за отделно проектиране. Общ изглед на сглобената пергола не е достатъчен, за да се установи как тя се закрепва през външната изолация. Поискайте документация за точния модел от производителя или доставчика и я предайте на проектанта. Чертежът служи като база за проверка на място, а не като разрешение да се използва един и същ детайл върху всяка стена. Ако тези сведения липсват, поискайте допълнение, преди да уговорите монтаж. При промяна на размера или разположението уточнете кои чертежи остават приложими и кои трябва да се актуализират. Дръжте избрания вариант, офертата и съответните чертежи заедно, с ясно означена версия или дата, ако такава е посочена. Това улеснява съгласуването между доставчика, проектанта и монтажния екип и намалява неяснотите, когато в кореспонденцията са обсъждани повече от един вариант на перголата.
Състоянието на фасадата и скритите елементи
Оценете видимото състояние на фасадата около възможните места за закрепване, без да се опитвате сами да определяте причината за дефектите. Пукнатини, отлепено или издуто покритие, влажни следи, ремонтирани ивици и повредени фуги са основания участъкът да бъде проверен преди монтаж. Те не доказват автоматично, че цялата стена е негодна, но може да сигнализират за проблем със слоевете или основата. Ако се предвиди крепеж през дефектна зона, самото уплътняване няма да реши причината. Проектантът или специалистът по фасадни системи преценява дали е нужно допълнително обследване или ремонт. Не прикривайте видим дефект с ново покритие, преди да е изяснена причината за него.
В стената може да има електрически кабели, водопроводни или отоплителни трасета, вентилационни елементи, армировка и фуги, които не се виждат отвън. Разположението им се проверява по наличните чертежи и чрез подходящо обследване от специалист; не се избира място чрез проби на случаен принцип. Позицията на перголата трябва да се съгласува и с прозорци, врати, водосточни тръби и други елементи на фасадата. За да обсъдите разположението спрямо конкретния продукт, използвайте страницата за модела Пергола Bloomcabin като идентификатор и приложете точния монтажен план. Продуктовата площ сама не показва местата на скритите инсталации, а съгласуването им предварително намалява риска от промяна на позицията по време на монтажа.
Защитата от вода и топлинният мост са част от детайла
Всяка връзка през външния слой прекъсва или променя част от фасадната обвивка, затова проектът трябва да покаже как се запазва защитата от дъжд и как водата няма да попада зад изолацията. Запълването на видим процеп с произволен уплътнител не замества съвместим фасаден детайл. Трябва да се съобразят мазилката, армиращият слой, изолационният материал и начинът, по който външният елемент контактува с тях. Ако фасадата има въздушна междина или оформен дренаж, възелът не бива неволно да ги блокира. При различен тип фасадна система се отчита именно нейният строеж, а не се копира детайл, предназначен за мазилка.
Металната връзка между външната конструкция и стената може да създаде топлинен мост; значението му зависи от конкретния детайл и материалите. Проектантът преценява как да ограничи нежелания топлообмен, без това да отслаби връзката или да попречи на водозащитата. Тези въпроси се решават като част от един и същ възел, а не чрез добавяне на изолация около готовия крепеж след монтажа. При разглеждане на продуктовата страница на Биоклиматична пергола Bloomcabin отбележете точния модел за проектанта; страницата идентифицира изделието, но не определя как се уплътнява и изолира връзката към вашата фасада. Последователността на работите също трябва да позволява възстановяването на непрекъснатата защита на фасадата.
Кога да се разгледа вариант със самостоятелни опори
Ако носещата основа не може да бъде потвърдена или не е подходяща за предвидената връзка, може да се оцени друга носеща схема, ако моделът допуска такава. Самостоятелните опори биха пренесли натоварване към терена, но това не означава, че към всяка стенно монтирана пергола просто се добавят колони. Възможността трябва да е съвместима с чертежите на производителя и да бъде проверена за конкретния обект. Описанието на стенната пергола Bloomcabin помага да уточните първоначалния модел, но не доказва, че той може да се преустрои в самостоятелно стоящ. Промяната на носещата схема може да промени поведението на цялата конструкция и изисква отделно решение.
Опорите към терена налагат собствена оценка на основата, разположението и взаимодействието с настилката, отводняването и скритите комуникации. Няма една универсална дълбочина или размер на фундамент, подходящи за всяка градина и всяка конструкция; параметрите зависят от данните за обекта, продукта и проекта. Не приемайте, че съществуващата настилка автоматично е носеща основа за колони. Ако се предлага самостоятелна схема, поискайте тя да бъде показана в чертежите и съгласувана с конкретния модел. Така се избягва добавянето на опори по усет или само за удобство на монтажа.
Кой отговаря за оценката и монтажния детайл
Подготовката включва няколко различни задачи, които трябва да бъдат съгласувани. Доставчикът или производителят предоставя чертежите и условията за монтаж на точния модел; инженер-конструктор оценява основата и разработва или потвърждава връзката; монтажният екип изпълнява именно тази схема. При нужда специалист по фасадата уточнява възстановяването на защитните слоеве и уплътняването. Един документ не решава всичко: продуктова схема без оценка на стената и обследване без подходящ детайл оставят нерешена част от задачата. Предварително уточнете кой проверява всяко условие и кой трябва да бъде уведомен, ако на място се установи различна основа.
За първоначална оценка подгответе снимки на цялата фасада и зоната на монтаж, чертежи или данни за стената, информация за изолационната система, планираното място и точния модел. Включете в снимките и близките прозорци, врати и други фасадни елементи. В запитването попитайте за какъв материал на стената е разработена схемата, кой е разработил или одобрил връзката, как се предпазва фасадата от вода и какво се прави, ако огледът разкрие различна стена. За да няма объркване кое изделие обсъждате, приложете продуктовата страница на Пергола Bloomcabin и поискайте монтажните чертежи за избрания вариант. Така разговорът се отнася до действителния обект, а не до общ пример. Посочете отделно въпросите към доставчика и тези към проектанта: първите са за продукта и неговата документация, а вторите — за стената и конкретната връзка. Отбележете кои данни още липсват и кой ще ги установи. Ако първоначалното предложение е условно до огледа, нека е ясно какво точно остава да се потвърди, преди да се уточнят обхватът и изпълнението на монтажа.
Как да разпознаете непълно предложение
Предложение, което се ограничава до „ще използваме по-дълги анкери“, не обяснява как е установена носещата основа, как ще се пренесат усилията и как ще се избегне притискане на изолацията. Недостатъчна е и схема, която посочва крепеж, без да определя стенния материал, или съвет, основан единствено на дебелината на фасадата. Липсата на данни за точния модел, монтажните точки и водозащитния детайл е повод да поискате уточнение преди започване. Точен брой крепежи без оценка на стената не е доказателство за сигурност. Не е нужно сами да избирате инженерни параметри; нужно е да можете да проследите на каква оценка и чертеж се основава предложеното решение.
Обоснованото предложение посочва модела и варианта на перголата, установената носеща основа и проектната или одобрената монтажна схема, на която се основава. В него трябва да е ясно кой отговаря за конструктивната оценка, съвместимостта с фасадата и изпълнението, както и как се процедира при различни условия на място. Ако тези части са описани, офертите могат да се сравняват по съдържание, а не само по начин на закрепване или общо обещание. Разграничете включените работи от тези, които предстои да бъдат уточнени: оглед, проектиране на връзката, монтаж и възстановяване на фасадните слоеве. Ако дадена дейност е възложена отделно, посочете кой ще я изпълни и с кого трябва да я съгласува. Това не налага всички задачи да бъдат поети от един изпълнител, а позволява да се види дали между отделните отговорности има пропуск. Уточнете неяснотите преди работата, вместо да разчитате, че ще бъдат решени на място. Така решението остава конкретно и съобразено с действителната стена, без да се разчита на универсален детайл.
Често задавани въпроси
Може ли перголата да се закрепи само към мазилката или изолацията?
Не бива да се приема, че мазилката или топлоизолацията могат сами да носят конструкцията. Връзката трябва да предава усилията към установена носеща основа чрез решение, разработено за конкретната стена и модел.
Може ли материалът на стената да се определи по фасадата?
Не надеждно. Външният вид и дебелината на фасадата не показват каква зидария, бетон или друга конструкция има зад нея. Проверете наличните чертежи и документацията; при несигурност е нужен оглед или обследване от специалист.
Достатъчно ли е да се избере крепеж според дебелината на изолацията?
Не. Дебелината е само една част от информацията. Трябва да се знаят носещият материал, състоянието му, конструкцията на перголата и начинът, по който връзката ще предаде усилията, без да притиска или уврежда фасадните слоеве.
Какво трябва да показват монтажните чертежи?
Те трябва да са за точния модел и да обясняват връзката към конкретния тип носеща основа, предвидените опори и начина за запазване на фасадната защита. Общ изглед на сглобената пергола не е достатъчен за оценка на стенния възел.
Ако стената не е подходяща, отпада ли възможността за пергола?
Не непременно. Може да се оцени друга носеща схема, ако тя е съвместима с модела и е проектирана за конкретния терен. Самостоятелните опори изискват отделна проверка на основата, настилката, отводняването и скритите комуникации.
При фасада с външна топлоизолация е важно да не се бъркат защитните слоеве с носещата основа. Първо се установяват материалът и състоянието зад изолацията; след това чертежите на точната пергола се съчетават с конструктивна оценка и детайл за защитата от вода и топлинния мост. Ако основата или моделът останат неясни, връзката не е готова за изпълнение. Така решението се основава на действителната стена, а не на универсален крепеж или предположение по външния вид.
