Dachfenster mit Schwingflügel

Dachfenster mit Schwingflügel nach Mass planen

Dachfenster mit Schwingflügel

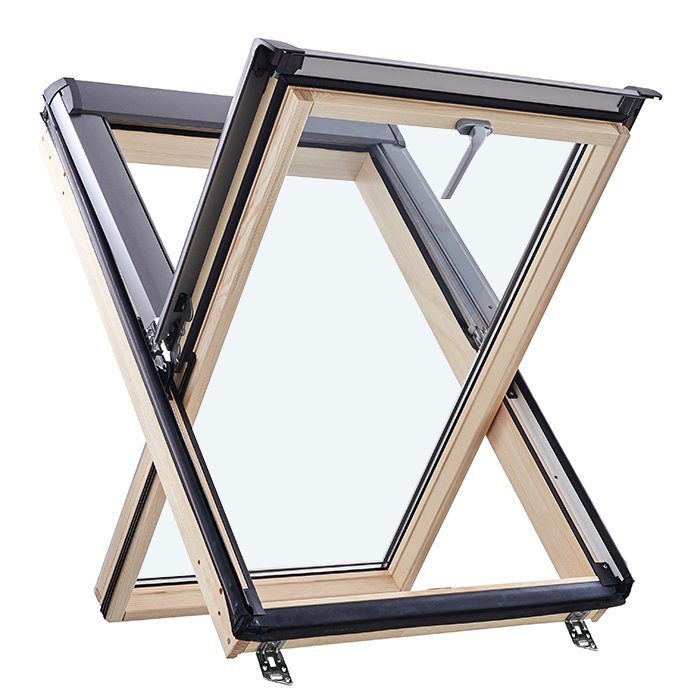

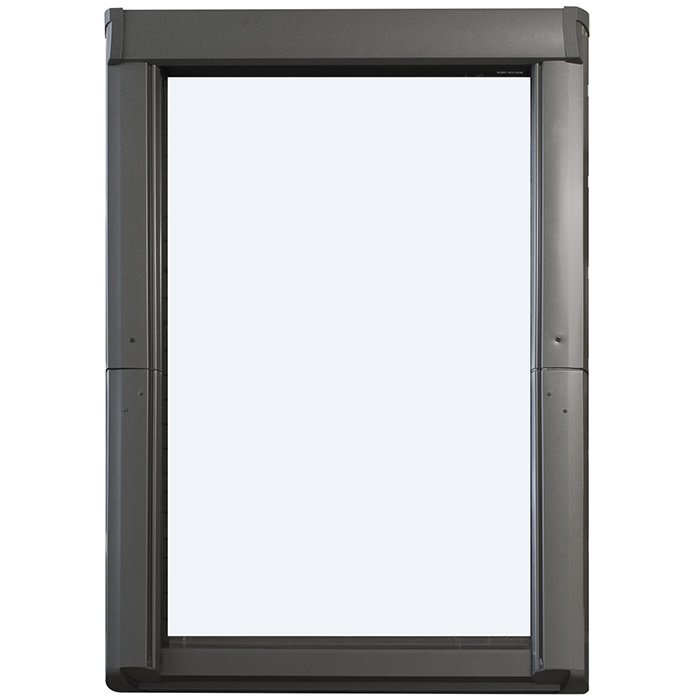

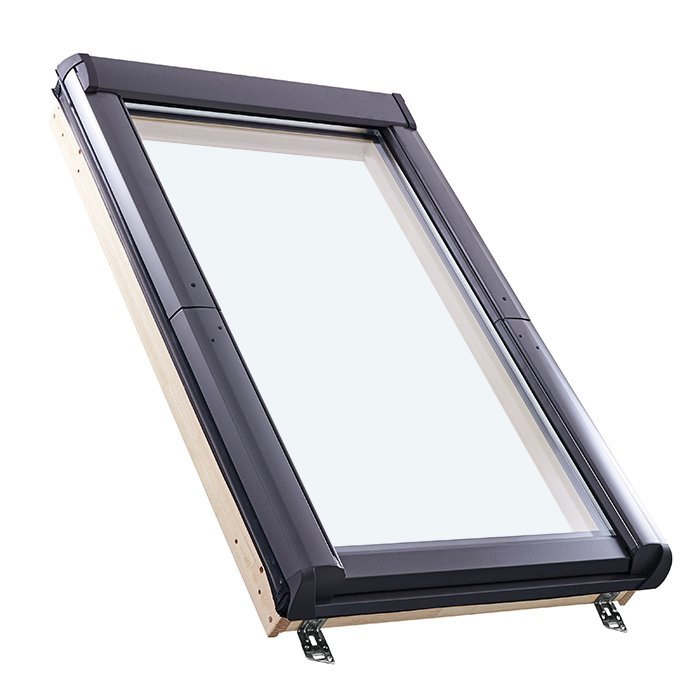

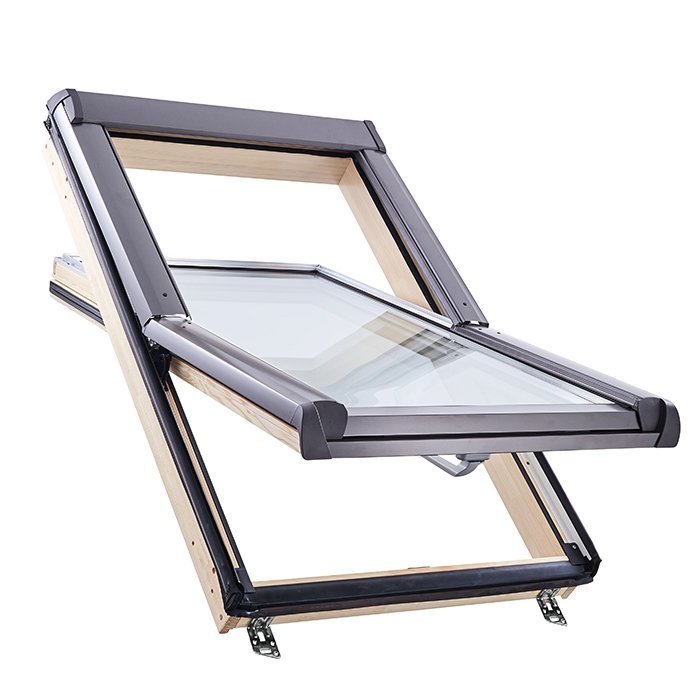

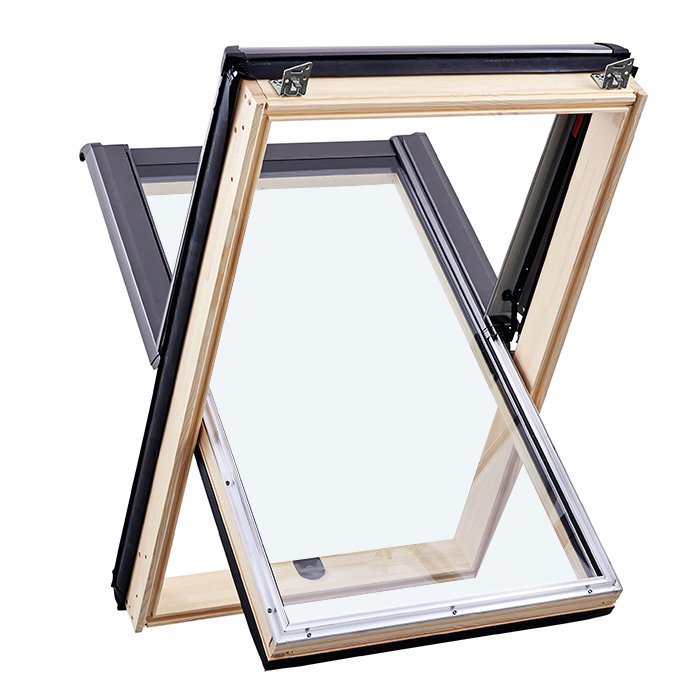

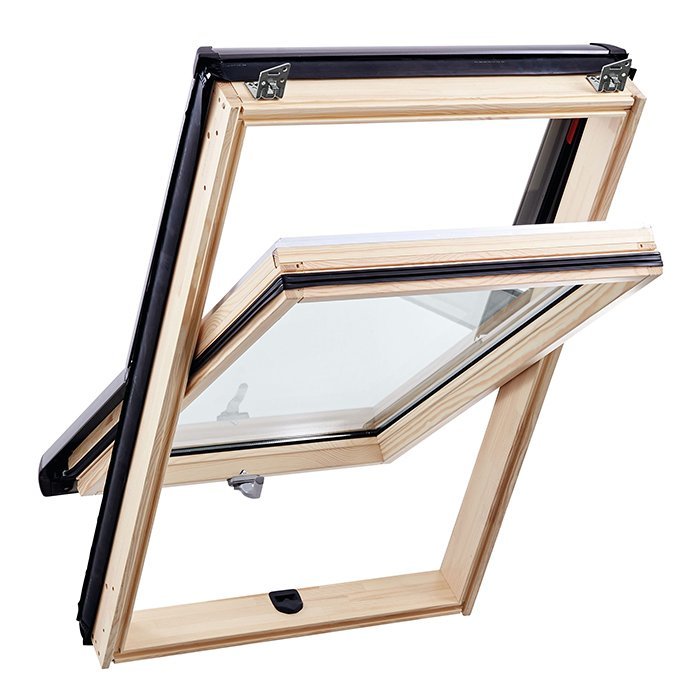

Ein Schwingfenster aus Kiefernholz mit Aluminiumverkleidung, bedient über einen unten angebrachten Griff. Die Isolierverglasung besitzt eine wärmereflektierende Beschichtung und eine Argongasfüllung. Massanfertigung sowie eine Auswahl von Farbe und Griff unterstützen eine klar definierte Projektanfrage.

Fenstertyp

Schwingfenster

Bedienung

Öffnung über einen unten angebrachten Griff

Werkstoff

Kiefernholz mit Aluminiumverkleidung

Konformität

CE-gekennzeichnet

01

Bedienung und tägliche Handhabung

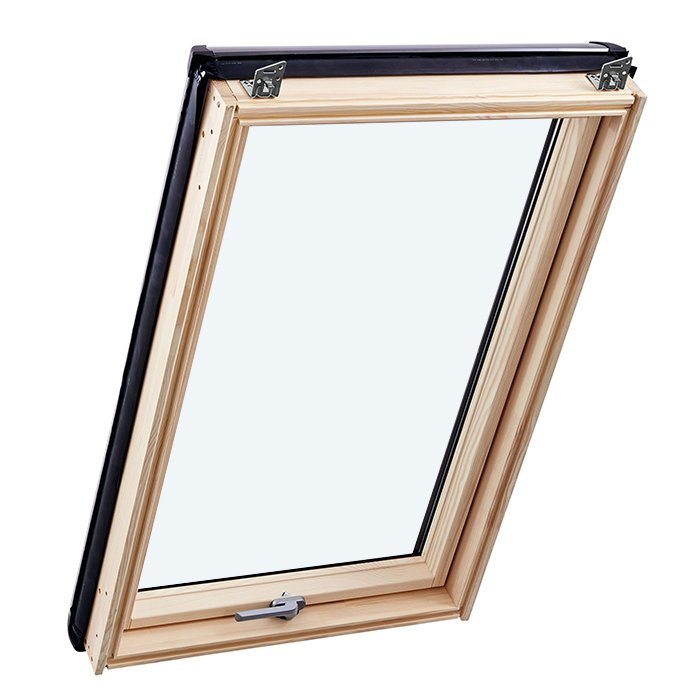

Das Dachfenster ist als Schwingfenster ausgeführt und wird über einen Griff am unteren Fensterrand geöffnet. Diese Griffposition ist besonders bei der Festlegung der Einbauhöhe und der späteren Nutzung relevant. Planen Sie das Fenster so, dass der Griff von den vorgesehenen Nutzenden gut erreicht werden kann und genügend Platz für eine komfortable Bedienung bleibt. Berücksichtigen Sie dabei die tatsächliche Raumaufteilung und nicht nur die Fensterposition in der Dachfläche.

Möbel, Ablagen, Heizkörper, Innenbekleidungen oder fest eingebaute Elemente können beeinflussen, wie bequem das Fenster erreichbar ist. Prüfen Sie deshalb bereits im Grundriss oder Schnitt, ob Gegenstände in Fensternähe den Zugang zum unteren Griff erschweren könnten. In einem häufig genutzten Raum kann eine freie Bedienzone besonders wichtig sein, während bei einer nur gelegentlich bedienten Fensterposition andere Prioritäten gelten können. Entscheidend ist die konkrete Nutzung des Dachraums.

Der Griff kann als Teil der Bestellung ausgewählt werden. Wenn Ihnen neben der Bedienung auch die gestalterische Wirkung wichtig ist, nennen Sie uns Ihre Wünsche zur Griffausführung möglichst genau. Sie können beispielsweise beschreiben, ob sich der Griff unauffällig in das Raumkonzept einfügen oder einen bewussten gestalterischen Akzent setzen soll. Seine grundlegende Funktion bleibt dabei gleich: Der unten angebrachte Griff dient zum Öffnen des Schwingfensters.

Beziehen Sie bei der Planung auch ein, wer das Dachfenster im Alltag bedienen wird. Körpergrösse, Möblierung und die vorgesehene Nutzung des Raums können die passende Position unterschiedlich beeinflussen. Eine beschriftete Schnittzeichnung hilft, die Lage des Fensters, die Griffposition und angrenzende Einbauten gemeinsam zu beurteilen. Auf diese Weise wird die Bedienung nicht isoliert betrachtet, sondern sinnvoll in das gesamte Raumkonzept eingebunden.

02

Konstruktion, Bauteilmasse und technische Eckdaten

Das Dachfenster wird aus Kiefernholz mit Aluminiumverkleidung gefertigt. Auch der Flügelrahmen ist mit Aluminiumverkleidung spezifiziert. Diese Materialkombination bildet die Grundlage der angebotenen Ausführung; andere Holzarten oder Verkleidungsmaterialien gehören bei diesem Produkt nicht zur Auswahl. Die gewünschte Farbe wird dagegen im Rahmen der Bestellung festgelegt und kann auf das Gestaltungskonzept des Dachraums abgestimmt werden.

Für den Blendrahmen ist ein Komponentenmass von 87 × 36 mm angegeben. Der Flügelrahmen mit Aluminiumverkleidung besitzt das Komponentenmass 97 × 40 mm. Beide Angaben beziehen sich ausschliesslich auf den jeweils genannten Rahmenbestandteil. Sie sind weder Breite und Höhe des vollständigen Dachfensters noch Masse der Dachöffnung. Die benötigten Gesamtmasse werden im Rahmen der Massanfertigung separat anhand Ihrer Fensterposition festgelegt.

Das Fenster besitzt eine 2-fach-Isolierverglasung mit wärmereflektierender Beschichtung und Argongasfüllung. Als Verglasungsdichtungen wird schwarzer Gummi verwendet. Darüber hinaus ist das Dachfenster CE-gekennzeichnet. Auf das Produkt gewähren wir 5 Jahre Garantie. Diese Angaben geben Ihnen einen kompakten Überblick über Material, Verglasungsaufbau, Kennzeichnung und Garantiedauer und können direkt in eine Produkt- oder Positionsbeschreibung übernommen werden.

Achten Sie in Plänen und Masslisten darauf, jede Zahl eindeutig zu bezeichnen. Öffnungsmasse, gewünschte Produktmasse und die Komponentenmasse von Blend- und Flügelrahmen erfüllen unterschiedliche Zwecke. Am übersichtlichsten ist eine getrennte Darstellung mit klaren Bezugspunkten, etwa in einer beschrifteten Skizze oder Tabelle. So lässt sich erkennen, welcher Wert vor Ort gemessen wurde, welcher aus der Planung stammt und welches Mass für das Dachfenster gewünscht ist.

05

Die vorgesehene Dachöffnung beurteilen

Für die Anfertigung nach Mass benötigen wir eine eindeutige Beschreibung der vorgesehenen Dachöffnung. Unterscheiden Sie zwischen den baulichen Öffnungsmassen, den gewünschten Gesamtmassen des Dachfensters und den separat ausgewiesenen Komponentenmassen der Rahmen. Eine beschriftete Skizze sollte zeigen, zwischen welchen Kanten oder Bezugslinien gemessen wurde. Vermerken Sie zudem, ob die Werte vor Ort aufgenommen oder aus einem Plan übernommen wurden.

Dokumentieren Sie auch angrenzende Bauteile, soweit sie für die Fensterposition relevant sind. Dazu können der Dachaufbau, die Innenbekleidung, die Laibung, sichtbare Anschlüsse und nahe Einbauten gehören. Fotos, Schnitte oder Detailzeichnungen können die schriftlichen Angaben sinnvoll ergänzen. Eine klare Darstellung der bestehenden oder geplanten Situation erleichtert es, die gewünschte Massanfertigung der richtigen Öffnung zuzuordnen.

Da es sich um ein Schwingfenster handelt, sollte der Bewegungsraum in der konkreten Raumsituation berücksichtigt werden. Prüfen Sie die Umgebung des Fensters auf Möbel, Ablagen, Bekleidungen oder andere Bauteile, die bei der Bedienung eine Rolle spielen könnten. Der erforderliche Platz lässt sich am besten anhand Ihrer Zeichnung und der geplanten Fensterposition beurteilen. Planen Sie deshalb nicht mit einem pauschalen Freiraum, sondern bilden Sie die tatsächliche Situation möglichst genau ab.

Ist unterhalb des Dachfensters beispielsweise eine feste Ablage vorgesehen, sollten deren Position, die Erreichbarkeit des unteren Griffs und die Nutzung des Fensters gemeinsam betrachtet werden. Bei einer freien Wand- oder Bodenfläche kann die Gewichtung anders ausfallen. Solche räumlichen Unterschiede beeinflussen nicht den Fenstertyp, wohl aber die sinnvolle Anordnung innerhalb des Zimmers. Ein Schnitt durch die betreffende Fensterposition macht diese Zusammenhänge meist besonders gut sichtbar.

Fassen Sie pro Fensterposition die Öffnungsmasse, die gewünschten Produktmasse und relevante Anschlüsse in einer beschrifteten Unterlage zusammen. Farbe und Griff können Sie derselben Positionsnummer zuordnen; dadurch bleiben technische Angaben und Bestellwünsche klar verbunden.

06

Visuelle Komposition und Farbauswahl

Die visuelle Wirkung des Dachfensters entsteht aus dem Zusammenspiel von Kiefernholz, Aluminiumverkleidung, Verglasung, Rahmen und Griff. Für diese Materialausführung steht eine Farbauswahl zur Verfügung. Teilen Sie uns den gewünschten Farbton oder zumindest die gewünschte Farbrichtung mit. So kann die Gestaltung auf sichtbare Holzflächen, Wandfarben und weitere Bauteile im Dachraum abgestimmt werden.

Überlegen Sie zunächst, ob sich das Dachfenster ruhig in das Raumkonzept einfügen oder einen bewussten Kontrast bilden soll. Benennen Sie ausserdem die Ansicht, auf die sich Ihr Farbwunsch bezieht. Ein präziser Hinweis wie die gewünschte Abstimmung auf eine Wand-, Decken- oder Holzfarbe ist hilfreicher als eine allgemeine Formulierung. Falls bereits Materialmuster oder Farbreferenzen vorhanden sind, können diese die Beschreibung ergänzen.

Auch der Griff prägt die Wahrnehmung des Fensters und kann passend zum Projekt ausgewählt werden. Beschreiben Sie, ob eine zurückhaltende oder stärker akzentuierte Gestaltung gewünscht ist. Gleichzeitig sollte die praktische Nutzung berücksichtigt werden, denn der Griff befindet sich unten und dient zum Öffnen des Schwingfensters. So lassen sich die funktionale Griffposition und Ihre gestalterischen Vorstellungen sinnvoll zusammenführen.

Nutzen Sie die Produktansichten, um Rahmen, Glasfläche, Verkleidung und Griff als Gesamtkomposition zu beurteilen. Je nach Raum kann dabei die Innenansicht im Vordergrund stehen, während für andere Projekte auch die Einbindung in die Dachfläche wichtig ist. Halten Sie fest, welche Perspektive für Ihre Farbentscheidung massgebend ist und welche angrenzenden Materialien berücksichtigt werden sollen.

Bei mehreren Dachfenstern können Farbe und Griff einheitlich oder positionsbezogen geplant werden. Führen Sie für jede Position auf, welche Auswahl bereits feststeht und welche noch offen ist. Dadurch kann das Design Dachfenster RAS als gemeinsame gestalterische Grundlage dienen, während unterschiedliche Masse oder projektspezifische Wünsche klar zugeordnet bleiben.

07

Verwandte Fenstertypen und Balkontüren einordnen

Für andere Öffnungen innerhalb desselben Projekts stehen weitere Fenster- und Balkontürtypen zur Auswahl. Vergleichen Sie diese Produkte vor allem nach Öffnungsart, Flügelzahl, Material und Verglasung. Das Dachfenster mit Schwingflügel bleibt dabei eine eigenständige Lösung mit unten angebrachtem Griff. Andere Öffnungsrichtungen oder Bedienungsarten gehören jeweils zum entsprechenden Fenster- oder Türprodukt.

Für Fassadenöffnungen stehen ein- und zweiflügelige, nach innen öffnende Fenster mit Kippfunktion zur Wahl. Beide sind in Kiefer oder Eiche, jeweils auch mit Aluminiumverkleidung, sowie mit 2- oder 3-fach-Isolierverglasung spezifiziert. Als nach aussen öffnende Alternative gibt es das zweiflügelige Wendefenster mit vertikaler Drehachse; auch hier sind Kiefer, Eiche, Aluminiumverkleidung sowie 2- oder 3-fach-Isolierverglasung vorgesehen. Wählen Sie zuerst Öffnungsart und Flügelzahl, bevor Sie die Detailausführung vergleichen.

Bei den EI30-Produkten unterscheiden sich Öffnungsrichtung und Bedienungsart: Eine Ausführung öffnet nach innen und besitzt eine Kippfunktion, die andere ist ein nach aussen öffnendes Schwingfenster. Beide bestehen aus Eiche und besitzen eine 2-fach-Isolierverglasung mit wärmereflektierender Beschichtung sowie Silikondichtungen. Das nach aussen öffnende Passivhausfenster Super Low Uw ist dagegen aus Kiefer mit speziellem wärmedämmendem Material gefertigt und mit einer 3-fach-Isolierverglasung, Warmkant-Abstandhalter und Argongas ausgestattet. Vergleichen Sie diese Eigenschaften stets für die jeweilige Fensterposition.

Für einen Ausgang zu Balkon oder Terrasse können Sie zwei nach aussen öffnende, einflügelige Balkontürtypen vergleichen. Die reguläre Ausführung ist in Kiefer oder Eiche, jeweils auch mit Aluminiumverkleidung, erhältlich; die historische Ausführung ist für Kiefer oder Eiche spezifiziert. Beide bieten je nach Ausführung eine 2- oder 3-fach-Isolierverglasung und ein Paneel. Schwarze Gummidichtungen sowie Beschläge von SPILKA und ASSA mit 3-Punkt-Verriegelung gehören ebenfalls zu ihren technischen Angaben.

Die folgenden verwandten Produkte bieten Ihnen einen Überblick über weitere Öffnungsarten und Einsatzbereiche: Zweiflügeliges Wendefenster mit vertikaler Drehachse, nach aussen öffnend, Einflügeliges Fenster, nach innen öffnend, Zweiflügeliges Fenster, nach innen öffnend, Brandschutzfenster EI30, nach innen öffnend, Brandschutz-Schwingfenster EI30, nach aussen öffnend, Passivhausfenster Super Low Uw, nach aussen öffnend, Einflügelige Balkontüren, nach aussen öffnend, Einflügelige Balkontüren im historischen Stil, nach aussen öffnend.

08

Ihre Anfrage in klaren Schritten vorbereiten

Beginnen Sie Ihre Anfrage mit der Produktbezeichnung Dachfenster mit Schwingflügel und der Designbezeichnung Dachfenster RAS. Ergänzen Sie die Positionsnummer aus Ihrem Plan, falls mehrere Fenster vorgesehen sind. So ist von Anfang an klar, welches Bauteil gemeint ist und an welcher Stelle des Projekts es eingesetzt werden soll.

Führen Sie anschliessend die Masse auf. Kennzeichnen Sie die bauliche Dachöffnung, die gewünschten Produktmasse und gegebenenfalls weitere Planwerte getrennt. Geben Sie für jeden Wert an, worauf er sich bezieht und ob er gemessen, aus einer Zeichnung übernommen oder als Zielmass festgelegt wurde. Eine beschriftete Skizze mit eindeutigen Bezugspunkten ist dafür besonders hilfreich.

Beschreiben Sie danach die Einbausituation mit den relevanten angrenzenden Bauteilen. Nennen Sie beispielsweise Innenbekleidung, Laibung, Dachaufbau, feste Ablagen oder nahe Möblierung, wenn diese für Position und Bedienung wichtig sind. Ergänzende Fotos oder Schnitte sollten dieselbe Positionsnummer tragen wie die Massangaben. Dadurch können alle Unterlagen sicher dem richtigen Dachfenster zugeordnet werden.

Ergänzen Sie Ihre Gestaltungswünsche zur Farbe und zum Griff. Wenn bereits ein genauer Farbton feststeht, geben Sie die entsprechende Referenz an; andernfalls genügt zunächst eine verständliche Beschreibung der gewünschten Richtung. Notieren Sie auch, welche Wirkung Sie sich für den Griff wünschen. Offene Entscheidungen können als solche gekennzeichnet und im weiteren Auswahlprozess konkretisiert werden.

Prüfen Sie vor dem Absenden, ob Produktname, Designbezeichnung, Positionsnummer, Masse, Einbausituation, Farbwunsch und Griffwunsch vollständig und widerspruchsfrei aufgeführt sind. Halten Sie zusätzliche Projektanforderungen in einem eigenen Abschnitt fest. Eine klar gegliederte Anfrage mit beschrifteten Unterlagen erleichtert den Vergleich der Angaben und schafft eine gute Grundlage für die passende Massanfertigung.

Ist das Dachfenster nach Mass erhältlich?

Ja. Das Dachfenster ist als Massanfertigung erhältlich. Geben Sie die vorgesehenen Produktmasse und die Masse der Dachöffnung getrennt an und kennzeichnen Sie die jeweiligen Bezugspunkte. Eine beschriftete Skizze hilft uns, die Werte eindeutig der geplanten Fensterposition zuzuordnen.

Kann ich eine Farbe auswählen?

Ja, die Farbe gehört zu den verfügbaren Auswahlmöglichkeiten. Nennen Sie uns den gewünschten Farbton oder beschreiben Sie die gesuchte Farbrichtung und die relevante Ansicht. So kann die Gestaltung auf das Material- und Farbkonzept Ihres Dachraums abgestimmt werden.

Kann der Griff passend zum Projekt gewählt werden?

Ja. Neben der Massanfertigung und der Farbe gehört auch der Griff zur Auswahl. Teilen Sie uns mit, welche gestalterische Wirkung Sie wünschen. Der Griff ist unten am Fenster angebracht und wird zum Öffnen des Schwingfensters verwendet, weshalb auch seine Erreichbarkeit in die Planung einbezogen werden sollte.

Welche Verglasung besitzt das Dachfenster?

Das Dachfenster besitzt eine 2-fach-Isolierverglasung mit wärmereflektierender Beschichtung und Argongasfüllung. Schwarze Gummidichtungen werden als Verglasungsdichtungen verwendet. Falls Ihr Projekt zusätzliche Kennwerte oder Nachweise verlangt, führen Sie diese Anforderungen bitte gesondert in der Anfrage auf.

Ist das Dachfenster CE-gekennzeichnet?

Ja. Das Dachfenster ist CE-gekennzeichnet. Führen Sie die Kennzeichnung bei Bedarf zusammen mit Fenstertyp, Material und Verglasung in Ihrer Positionsbeschreibung auf.

Was bedeuten die Masse 87 × 36 mm und 97 × 40 mm?

Das Mass 87 × 36 mm gehört zum Blendrahmen. Das Mass 97 × 40 mm bezeichnet den Flügelrahmen mit Aluminiumverkleidung. Es handelt sich um Komponentenmasse und nicht um Breite und Höhe des vollständigen Dachfensters oder der Dachöffnung. Die Gesamtmasse werden für die Massanfertigung separat festgelegt.

Wie lange gilt die Garantie für das Dachfenster?

Für das Dachfenster gilt eine Garantie von 5 Jahren. Die Garantiedauer kann zusammen mit den Angaben zu Fenstertyp, Material, Verglasung und CE-Kennzeichnung in Ihren Produktunterlagen festgehalten werden.

Welche Angaben erleichtern eine eindeutige Anfrage?

Nennen Sie Produkt und Designbezeichnung, Positionsnummer, gewünschte Produktmasse und Masse der Dachöffnung. Ergänzen Sie eine Beschreibung der Einbausituation sowie Ihre Wünsche zu Farbe und Griff. Beschriftete Skizzen, Schnitte oder Fotos helfen, Bezugspunkte und angrenzende Bauteile eindeutig darzustellen.

Ihr Dachfenster klar und vollständig anfragen

Planen Sie ein Dachfenster mit Schwingflügel für Ihr Projekt? Senden Sie uns die vorgesehenen Masse, eine Beschreibung der Dachöffnung und – wenn vorhanden – beschriftete Skizzen oder Fotos. Ergänzen Sie Ihre Wünsche zu Farbe und Griff sowie die Positionsnummer aus dem Plan. So können wir Ihre Anfrage zum Dachfenster RAS klar erfassen und die gewünschte Massanfertigung gezielt mit Ihnen besprechen.
