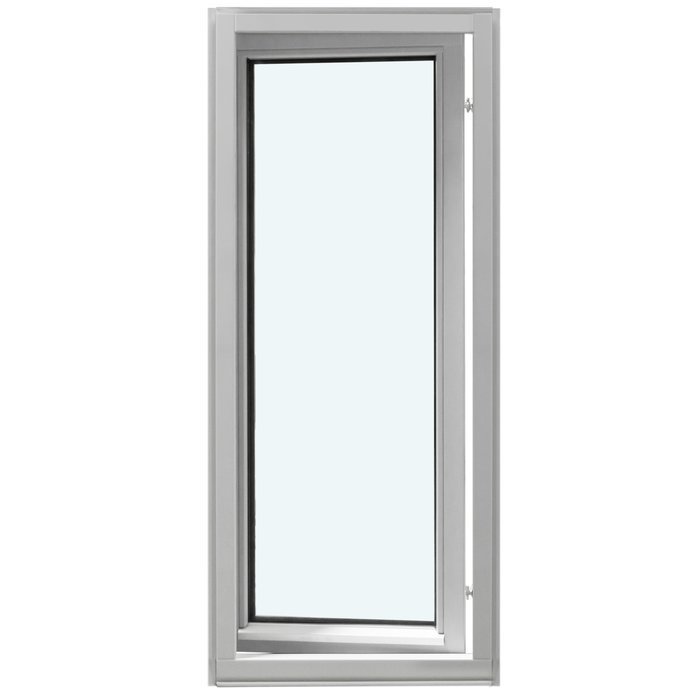

Einflügeliges Wendefenster mit vertikaler Drehachse, nach aussen öffnend

Einflügeliges Wendefenster nach Mass mit vertikaler Drehachse

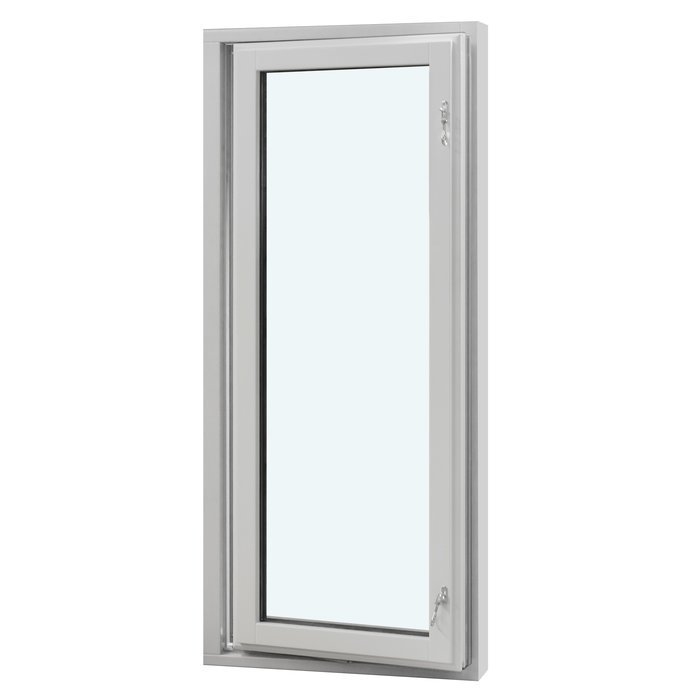

Einflügeliges Wendefenster mit vertikaler Drehachse, nach aussen öffnend

Ein einflügeliges, nach aussen öffnendes Wendefenster mit vertikaler Drehachse, mehreren Materialausführungen, wählbarer Verglasung und präzise benannten Sprossenbildern.

Öffnungsfunktion

Nach aussen öffnender Flügel

Kennzeichnung

CE-gekennzeichnet

Fertigung

Nach Mass erhältlich

Gestaltung

Farbe und Griff wählbar

01

Bedienung und täglicher Umgang

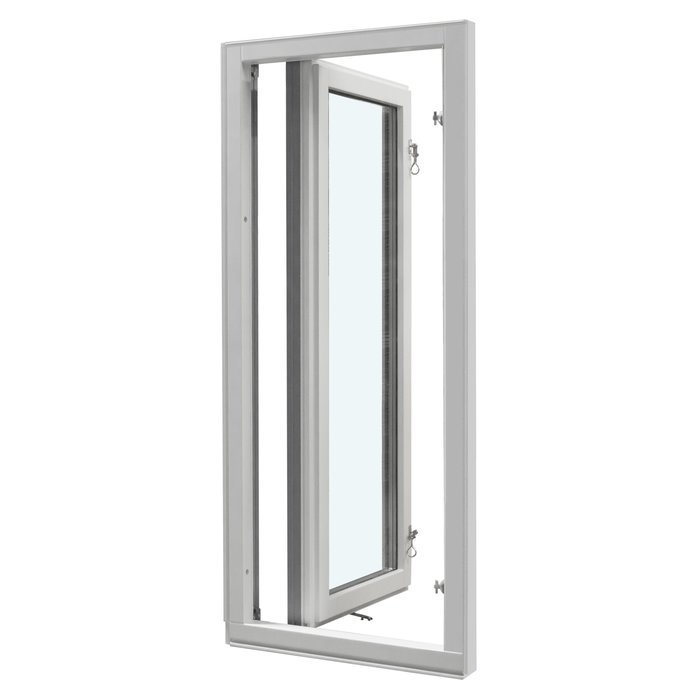

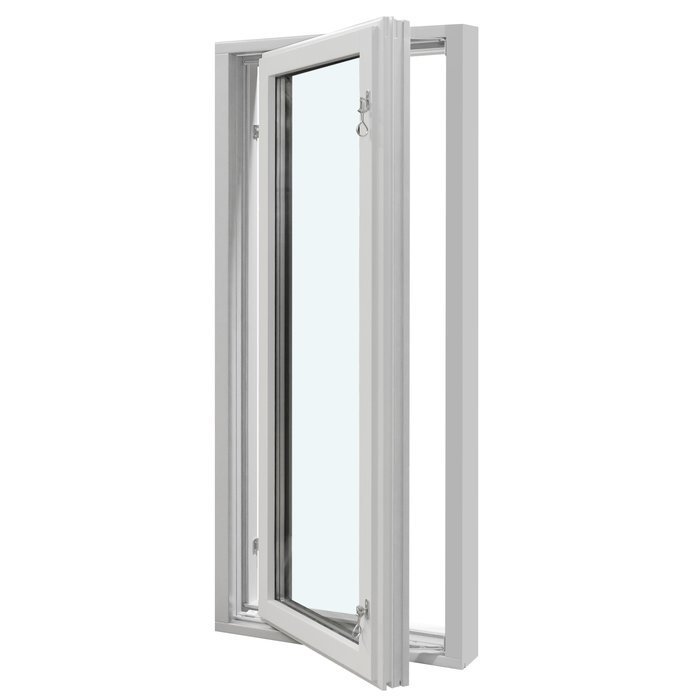

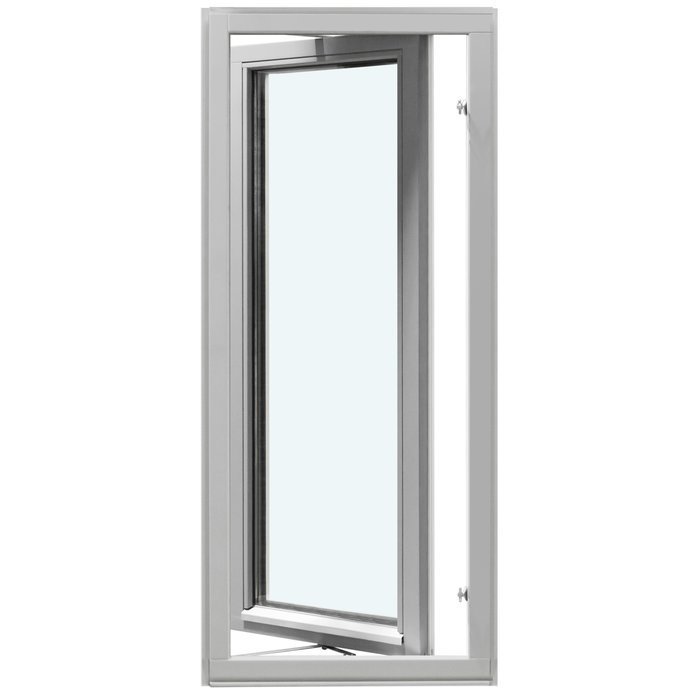

Das einflügelige Wendefenster öffnet nach aussen und bewegt sich um eine vertikale Drehachse. Diese charakteristische Bedienungsart unterscheidet es von nach innen öffnenden Fenstern und sollte von Beginn an in die Projektplanung einbezogen werden. Achten Sie insbesondere darauf, dass die vorgesehene Einbaulage zur Bewegungsrichtung des Flügels passt.

Der Griff gehört zu den wählbaren Ausstattungsdetails und beeinflusst sowohl die Bedienung als auch die sichtbare Gestaltung. Stimmen Sie Ihren Griffwunsch auf die vorgesehene Einbausituation, die Rahmenausführung und die gewünschte Farbe ab. Führen Sie ihn in Ihrer Anfrage als eigene Position neben Material, Verglasung und Sprossenbild auf.

Prüfen Sie für eine komfortable Nutzung, ob der Griff am vorgesehenen Einbauort gut erreichbar ist und der Flügel seinen Bewegungsbereich ungehindert nutzen kann. Berücksichtigen Sie dabei angrenzende Bauteile und die spätere Nutzung des Bereichs auf der Aussenseite. So lässt sich früh beurteilen, ob die nach aussen gerichtete Wendebewegung zum geplanten Standort passt.

Beachten Sie bei Reinigung und Pflege die Hinweise, die zu Ihrer gewählten Rahmenausführung, Verglasung, den schwarzen Gummidichtungen und dem Griff gehören. Halten Sie die vollständige Materialbezeichnung und die gewählten Ausstattungsdetails in Ihren Unterlagen fest. Dadurch können Pflegehinweise zuverlässig der konkreten Zusammenstellung zugeordnet werden.

02

Konstruktion, Werkstoffe und technische Masse

Der Rahmen ist in Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz oder Eichenholz mit Aluminiumverkleidung erhältlich. Damit können Sie zwischen den beiden genannten Holzarten und den jeweils beschriebenen verkleideten Ausführungen wählen. Die Aluminiumverkleidung ist ein Bestandteil der entsprechend bezeichneten Rahmenausführung. Sie bedeutet nicht, dass das gesamte Fenster aus Aluminium besteht. Für eine eindeutige Bestellung sollte deshalb immer die vollständige Materialbezeichnung verwendet werden.

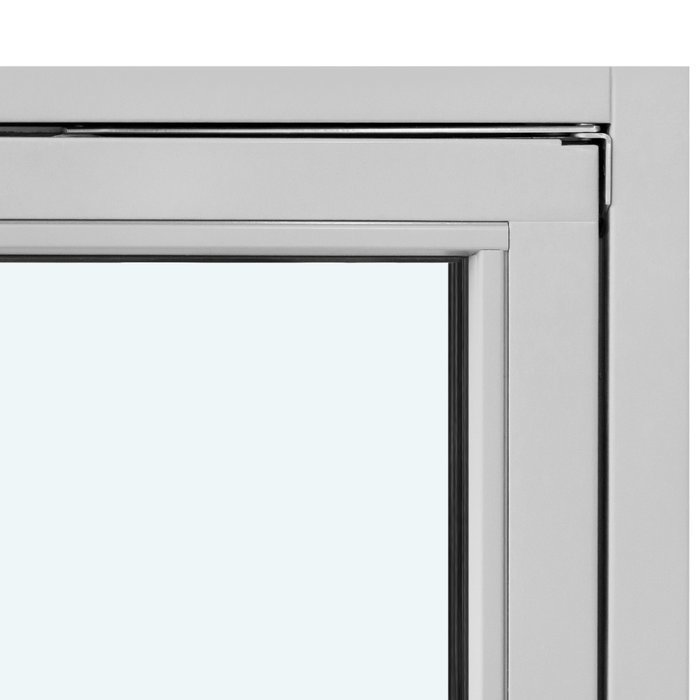

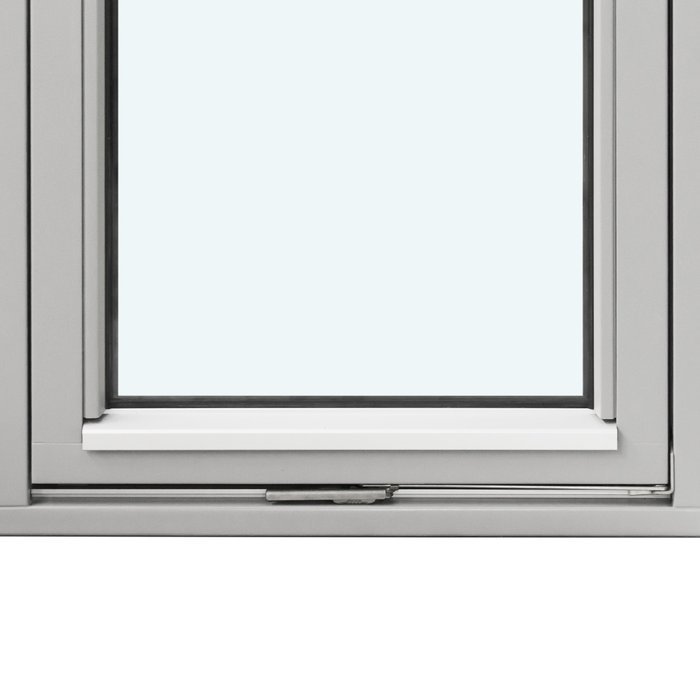

Die technischen Massangaben beziehen sich auf einzelne Komponenten. Der Blendrahmen misst 105 × 57 mm; bei der Ausführung mit Aluminiumverkleidung misst er 115 × 57 mm. Der Flügelrahmen misst 76 × 65 mm; bei der Ausführung mit Aluminiumverkleidung misst er 86 × 65 mm. Diese Angaben sind Komponentenmasse und dürfen nicht als Gesamtmass des Fensters oder pauschal als Tiefe, Breite und Höhe der vorgesehenen Öffnung gelesen werden. Das Fenster selbst ist nach Mass erhältlich, sodass die Projektmasse gesondert angegeben werden müssen.

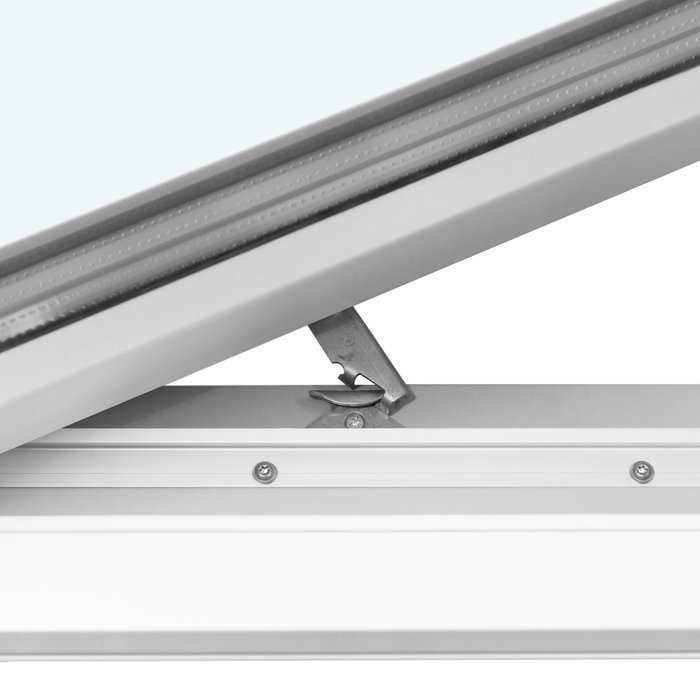

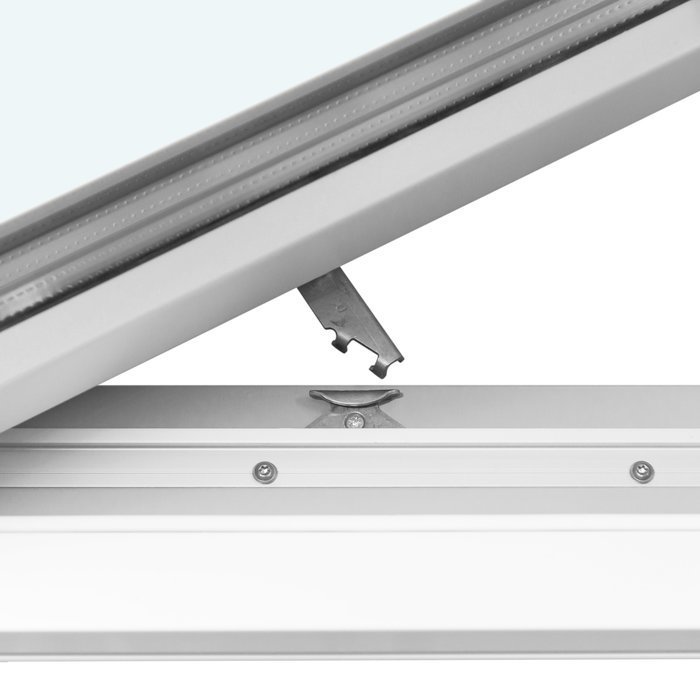

Die Montagebohrungen haben einen Durchmesser von 14 mm. Für die Beschläge sind SPILKA und IPA vorgesehen; der Griff wird separat ausgewählt. Geben Sie deshalb in Ihrer Anfrage Ihren Griffwunsch an, ohne ihn mit den Beschlagbezeichnungen gleichzusetzen. So bleiben die technische Konstruktion und Ihre sichtbare Ausstattungswahl klar voneinander getrennt.

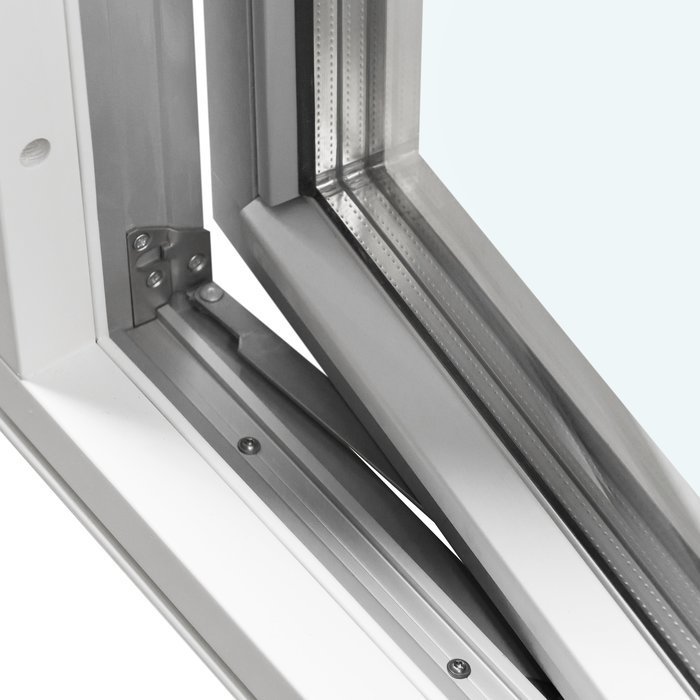

Zur technischen Ausstattung gehört eine 2- oder 3-fach-Isolierverglasung mit wärmereflektierender Beschichtung, warmer Kante und Argongasfüllung. Das Fenster ist CE-gekennzeichnet und wird mit fünf Jahren Garantie angeboten. Die Rahmenquerschnitte und der Durchmesser der Montagebohrungen beschreiben einzelne Bauteile; das benötigte Gesamtformat legen Sie dagegen über die Massanfertigung für Ihr Projekt fest.

05

Die vorgesehene Öffnung richtig beurteilen

Da das Fenster nach Mass gefertigt werden kann, beginnt die Auswahl mit einer sorgfältigen Beurteilung der vorgesehenen Öffnung. Erfassen Sie nicht nur ein einzelnes Nennmass, sondern klären Sie, welche Masse für Bestellung und Einbau benötigt werden. Wandaufbau, vorhandene Anschlüsse und die geplante Einbaulage können beeinflussen, wie die vorhandene Situation dokumentiert werden sollte. Wenn Sie nicht sicher sind, welche Bezugspunkte massgebend sind, lassen Sie die Öffnung fachgerecht aufnehmen.

Trennen Sie das Gesamtformat der Bestellung konsequent von den technischen Bauteilmassen des Rahmens. Die Querschnittsangaben zu Blendrahmen und Flügelrahmen beschreiben Komponenten und sind nicht als fertiges Bestellmass zu verwenden. Notieren Sie Ihre Projektmasse deshalb in einem eigenen Teil der Anfrage. Ergänzen Sie, ob es sich um einen Neubau, einen Ersatz in einer bestehenden Öffnung oder eine andere Einbausituation handelt. Diese Kontextangabe beschreibt Ihr Vorhaben, ohne bereits eine technische Lösung vorwegzunehmen.

Für das nach aussen öffnende Wendefenster muss genügend Öffnungsfreiraum eingeplant werden. Berücksichtigen Sie den Bewegungsbereich des Flügels auf der Aussenseite und prüfen Sie feste Bauteile, Brüstungen, Geländer, Leibungen sowie andere mögliche Hindernisse. Beziehen Sie dabei das konkrete Fensterformat und die vorgesehene Einbaulage ein, da beide für die Beurteilung des verfügbaren Raums relevant sind.

Beurteilen Sie ausserdem, ob Griff und Bedienbereich in der geplanten Einbausituation gut erreichbar sind. Das ist besonders wichtig, wenn das Fenster über einer Arbeitsfläche, neben Einbauten oder an einer schwer zugänglichen Stelle vorgesehen ist. Dokumentieren Sie solche Besonderheiten zusammen mit den Projektmassen, damit die räumliche Situation bei der Zusammenstellung berücksichtigt werden kann.

Eine gute Dokumentation kann aus nachvollziehbaren Massen, einer einfachen Skizze und einer Beschreibung der angrenzenden Bauteile bestehen. Fotos der vorhandenen Situation können Ihre eigenen Angaben ergänzen, ersetzen aber keine verlässliche Massaufnahme. Stimmen Masse, Einbausituation und Bewegungsbereich miteinander überein, lässt sich die gewünschte Material- und Designausführung anschliessend deutlich zielgerichteter festlegen.

06

Farbe, Material und visuelle Komposition

Die sichtbare Wirkung des Fensters entsteht aus dem Zusammenspiel von Rahmenmaterial, einer allfälligen Aluminiumverkleidung, Farbe, Griff, Verglasung und Sprossenbild. Da eine Farbauswahl vorgesehen ist, können Sie den gewünschten Farbton auf Ihr Projekt abstimmen. Geben Sie den Farbwunsch möglichst genau und zusammen mit der vollständigen Materialausführung an.

Kiefernholz und Eichenholz sind die beiden verfügbaren Holzarten. Beide können auch mit Aluminiumverkleidung gewählt werden. Entscheiden Sie zunächst, welche Holzart und ob eine Verkleidung zu Ihrem Projekt passen; legen Sie anschliessend die Farbe fest. Mit getrennten Angaben zu Holzart, Verkleidung und Farbe lässt sich die gewünschte Materialwirkung klar beschreiben.

Der wählbare Griff kann als sichtbares Detail in die Gesamtgestaltung einbezogen werden. Stimmen Sie ihn auf Rahmenmaterial, Farbe und Sprossenbild ab, wenn Sie ein zusammenhängendes Erscheinungsbild anstreben. Führen Sie den Griff dennoch als eigene Auswahlposition auf, damit er eindeutig von den Beschlägen SPILKA und IPA unterschieden wird.

Das Sprossenbild bestimmt, ob die Verglasungsansicht ungegliedert bleibt oder durch horizontale beziehungsweise horizontale und vertikale Linien unterteilt wird. Welche Variante am besten passt, hängt vom Fensterformat und vom gestalterischen Zusammenhang des Gebäudes ab. Vergleichen Sie deshalb die verfügbaren Sprossenbilder gemeinsam mit Ihrer Material- und Farbwahl.

Wenn mehrere Fenster in derselben Ansicht geplant sind, legen Sie fest, welche Gestaltungsmerkmale durchgängig sein sollen und wo Unterschiede gewünscht sind. Eine Übersicht je Öffnung macht Abweichungen bei Materialausführung, Farbe, Griff und Sprossenbild sichtbar. Die Verglasung führen Sie für jedes Fenster separat auf.

07

Verwandte Fenstertypen und Balkontüren

Für die Produktauswahl lohnt sich ein Vergleich von Öffnungsrichtung, Flügelzahl, Verglasung, Material und Gestaltung. Das hier vorgestellte Modell ist ein einflügeliges, nach aussen öffnendes Wendefenster mit vertikaler Drehachse. Die verlinkten Alternativen decken andere Öffnungskonzepte, besondere Produktklassifikationen, Fensterkombinationen und Balkontüren ab.

Wenn Sie eine nach innen gerichtete Öffnung bevorzugen, können Sie die ein- und zweiflügeligen Fenstervarianten mit Kippfunktion vergleichen. Neben der Öffnungsrichtung unterscheidet sich auch die Zahl der Flügel. Prüfen Sie auf der jeweiligen Produktseite zudem die dort verfügbaren Materialien, Verglasungen und Sprossenbilder, da sich diese Angaben je nach Modell unterscheiden.

Für Vorhaben, bei denen die Produktklassifikation EI30 gefragt ist, stehen ein nach innen öffnendes Brandschutzfenster und ein nach aussen öffnendes Brandschutz-Schwingfenster als eigene Produkte zur Auswahl. EI30 gehört ausschliesslich zu diesen entsprechend bezeichneten Varianten. Vergleichen Sie deren Öffnungsart, Flügelkonfiguration und Materialspezifikation anhand der jeweiligen Produktinformationen.

Als weitere Alternativen finden Sie ein nach aussen öffnendes Passivhausfenster Super Low Uw sowie das Kombi-Fenster. Das Kombi-Fenster ist für Fensterkombinationen vorgesehen und bietet eigene Gestaltungsmuster. Nutzen Sie die separaten Produktseiten, um die jeweilige Konstruktion und die verfügbaren Auswahlmöglichkeiten mit Ihrem Vorhaben abzugleichen.

Für Zugänge zu Balkon oder Terrasse können die einflügeligen, nach aussen öffnenden Balkontüren eine passende Vergleichskategorie sein. Neben der regulären Ausführung steht eine Variante im historischen Stil zur Verfügung. Da Türen eigene Rahmen-, Flügel- und Beschlagsangaben haben, sollten sie unabhängig von den technischen Daten dieses Wendefensters beurteilt werden. Die zugehörigen Produkte finden Sie nachfolgend zur weiteren Orientierung: Einflügeliges Fenster, nach innen öffnend, Zweiflügeliges Fenster, nach innen öffnend, Brandschutzfenster EI30, nach innen öffnend, Brandschutz-Schwingfenster EI30, nach aussen öffnend, Passivhausfenster Super Low Uw, nach aussen öffnend, Kombi-Fenster, Einflügelige Balkontüren, nach aussen öffnend, Einflügelige Balkontüren im historischen Stil, nach aussen öffnend.

08

Ihre Anfrage in wenigen klaren Schritten vorbereiten

Beginnen Sie mit dem vorgesehenen Gesamtformat. Notieren Sie die benötigten Masse eindeutig und geben Sie an, worauf sie sich beziehen. Ergänzen Sie eine kurze Beschreibung der Einbausituation, damit Ihre Zahlen nicht ohne Zusammenhang stehen. Verwenden Sie nicht die Bauteilquerschnitte des Rahmens als Bestellmass. Wenn die Massaufnahme noch nicht abgeschlossen ist, kennzeichnen Sie die Angaben als vorläufig, statt ihnen bereits endgültige Bedeutung zu geben.

Wählen Sie anschliessend die Materialausführung. Schreiben Sie vollständig «Kiefernholz», «Kiefernholz mit Aluminiumverkleidung», «Eichenholz» oder «Eichenholz mit Aluminiumverkleidung». Dadurch ist unmittelbar erkennbar, welche Holzart und ob eine Verkleidung gewünscht sind. Fügen Sie danach Ihre Farbangabe hinzu. Material und Farbe sollten in getrennten Zeilen stehen, damit beide Entscheidungen klar lesbar bleiben.

Im nächsten Schritt bestimmen Sie die Verglasung aus den angebotenen Ausführungen. Halten Sie diese Auswahl separat vom Sprossenbild fest. Wählen Sie danach den vollständigen Namen der gewünschten Sprossengestaltung. Verkürzen Sie insbesondere die Bezeichnungen mit glasteilenden Sprossen nicht, weil dieses Wort einen bestätigten Unterschied zu den übrigen Namen markiert. Falls Sie keine Sprossengliederung wünschen, nennen Sie ausdrücklich die dafür vorgesehene Gestaltung.

Ergänzen Sie Ihren Griffwunsch als eigene Position. SPILKA und IPA bezeichnen die Beschläge des Fensters, während der Griff ausdrücklich zu den wählbaren Ausstattungsdetails gehört. Beschreiben Sie Ihren Wunsch möglichst konkret und beziehen Sie dabei die Erreichbarkeit am geplanten Einbauort sowie das Zusammenspiel mit Rahmenmaterial, Farbe und Sprossenbild ein.

Prüfen Sie Ihre Zusammenstellung zum Schluss auf Widersprüche und unklare Kurzformen. Eine kompakte Reihenfolge ist: Projektmass und Einbausituation, Materialausführung, Farbe, Verglasung, Sprossenbild und Griff. Ergänzen Sie nur projektrelevante Hinweise. Eine einfache Skizze kann besondere Anordnungswünsche verdeutlichen, sofern sie mit eindeutigen Bezugspunkten versehen ist. Mit dieser strukturierten Vorbereitung können wir Ihre Anfrage leichter nachvollziehen und gemeinsam mit Ihnen klären, welche angebotene Zusammenstellung Sie für Ihr Wendefenster bevorzugen.

Ist das Wendefenster nach Mass erhältlich?

Ja. Das Fenster ist nach Mass erhältlich. Für eine klare Anfrage benötigen wir die vorgesehenen Fenstermasse sowie Angaben zur Einbausituation. Prüfen Sie die Masse sorgfältig oder lassen Sie diese fachgerecht aufnehmen, bevor Sie Ihre gewünschte Ausführung festlegen.

Welche Materialausführungen kann ich wählen?

Sie können zwischen Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz und Eichenholz mit Aluminiumverkleidung wählen. Entscheidend sind die gewünschte Materialwirkung, die Gestaltung Ihres Projekts und die Frage, ob Sie eine Ausführung mit Aluminiumverkleidung bevorzugen.

Kann ich die Farbe des Fensters wählen?

Ja. Eine Farbauswahl gehört zu den bestellbaren Möglichkeiten. Nennen Sie uns Ihre gewünschte Farbe möglichst zusammen mit der Materialausführung, damit beide Angaben in der Anfrage eindeutig zugeordnet und als zusammengehörige Gestaltungsentscheidung behandelt werden können.

Gibt es eine Griffauswahl?

Ja. Der Griff gehört zu den wählbaren Ausstattungsdetails. Geben Sie Ihren Griffwunsch zusammen mit Material, Farbe, Verglasung und Sprossenbild an. SPILKA und IPA bezeichnen die Beschläge des Fensters und sind von der Griffauswahl zu unterscheiden.

Was gehört zum Aufbau der Isolierverglasung?

Zur Wahl stehen 2- oder 3-fach-Isolierverglasungen. Beide Ausführungen umfassen eine wärmereflektierende Beschichtung, eine warme Kante mit der Bezeichnung CHR und eine Argongasfüllung. Schwarze Gummidichtungen dichten die Verglasung ab. Das gewählte Sprossenbild ist eine separate Gestaltungsentscheidung.

Wie lange gilt die Garantie für das Wendefenster?

Für das Wendefenster gilt eine Garantie von fünf Jahren. Bewahren Sie die Unterlagen zu Ihrer Bestellung und zur gewählten Zusammenstellung auf, damit Materialausführung, Verglasung, Farbe, Griff und Sprossenbild eindeutig nachvollziehbar bleiben.

Ist eine Ausführung ohne Sprossen möglich?

Die Ausführung ohne Sprossen ist ausdrücklich benannt. Daneben stehen Gestaltungen mit horizontalen oder horizontalen und vertikalen Sprossen sowie Varianten mit glasteilenden horizontalen Sprossen zur Auswahl. Verwenden Sie in Ihrer Anfrage am besten die vollständige Bezeichnung des gewünschten Sprossenbilds.

Welche Angaben sollte meine Anfrage enthalten?

Hilfreich sind die vorgesehenen Masse, die Materialausführung, der Farbwunsch, der gewünschte Griff, das Sprossenbild und die bevorzugte Verglasung. Ergänzen Sie Angaben zur vorgesehenen Öffnung und kennzeichnen Sie Punkte, bei denen Sie noch zwischen den angebotenen Ausführungen abwägen.

Stellen Sie Ihr Wendefenster zusammen

Planen Sie Ihr Wendefenster passend zu Ihrem Projekt. Teilen Sie uns die vorgesehenen Masse, die gewünschte Materialausführung, Ihre Farbvorstellung, den bevorzugten Griff und das Sprossenbild mit. Je genauer Ihre Angaben sind, desto gezielter können wir Ihre Anfrage einordnen und die gewählte Zusammenstellung mit Ihnen abstimmen.
