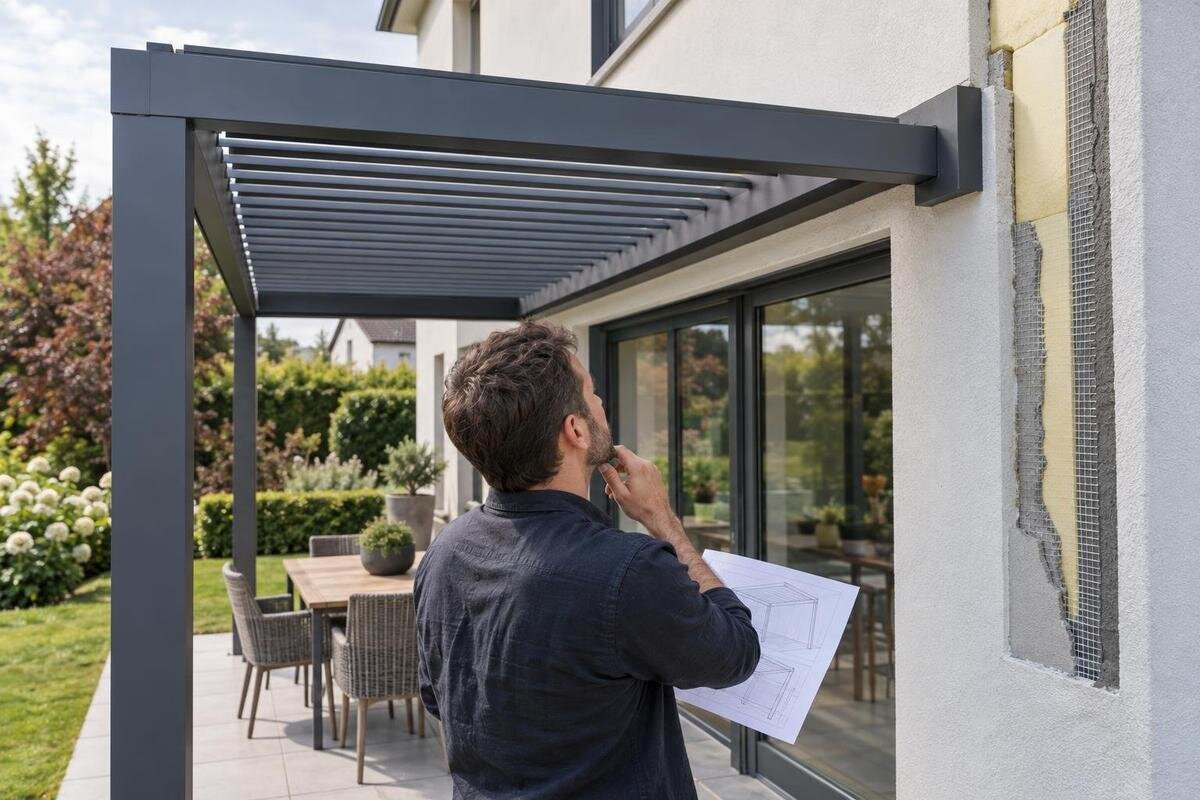

Cómo anclar una pérgola a un muro con aislación exterior
Pérgolas · conexión a fachada
Fijar una pérgola a una fachada con aislación exterior no consiste en atravesar el revestimiento y apretar un soporte contra el muro. La aislación y su terminación no sustituyen al elemento resistente: primero hay que saber qué estructura queda detrás, cómo se conserva la fachada y qué exige el modelo escogido. Con esos antecedentes, un profesional puede evaluar cómo se transmitirán las cargas y preparar una conexión aprobada para ese muro. Sin identificar el sustrato ni contar con un detalle diseñado, no basta con escoger un perno más largo; hay que postergar el montaje hasta resolver esas condiciones.
La aislación exterior no es un soporte de anclaje
En una fachada con aislación exterior, lo visible es solo la terminación: según el sistema, detrás puede haber revestimiento, una capa base armada con malla, placas aislantes y otros componentes. Algunas fachadas incorporan una cámara o subestructura, y una reparación puede cambiar la secuencia en un sector. Esa envolvente protege el edificio, pero no identifica por sí sola qué elemento soportará la pérgola. Tampoco una superficie firme al tacto demuestra que debajo haya hormigón macizo. El espesor aparente suma varias capas. La inspección visual permite reconocer el acabado y daños evidentes, no certificar la estructura.
Por eso, separe dos preguntas: qué modelo quiere instalar y cuál es el soporte resistente de la casa. La denominación mural, como en el caso de la Pérgola mural Bloomcabin, identifica una tipología de producto; no confirma que una fachada determinada admita esa unión. Si la fijación se apoya solo en estuco, aislante o revestimiento, no llega al elemento estructural y puede deteriorar las capas exteriores. El apriete también puede comprimir materiales blandos. La conexión debe transferir la carga al soporte resistente mediante un detalle pensado para la distancia y el sistema de fachada reales.
Qué antecedentes reunir antes de cotizar
Antes de pedir un diseño, reúna los planos de arquitectura y los detalles de fachada disponibles, junto con la información del sistema de aislación y de las remodelaciones posteriores. Los documentos pueden indicar el tipo de muro o mostrar su composición, pero conviene verificar si corresponden al estado actual: una ventana reubicada, un cierre, una reparación o una ampliación puede haber cambiado las capas justo donde se quiere instalar. Si existe una ficha del sistema de fachada, inclúyala. Si algo no aparece en los antecedentes, déjelo como dato desconocido en vez de completarlo por intuición. Las fotos de varios ángulos ayudan a ubicar la zona, aunque no certifican el soporte.
La revisión en terreno debe establecer dónde está el elemento resistente, cuál es su condición y qué capas separan ese soporte del exterior. El profesional define el método para obtener esa evidencia; no convierta la búsqueda en perforaciones de prueba ni retire revestimiento sin evaluación previa. También hay que considerar vanos, encuentros entre materiales y posibles instalaciones ocultas para no proponer un punto incompatible con la fachada. Si los planos no coinciden con lo observado, resuelva la discrepancia antes de cotizar el anclaje. La falta de antecedentes es un motivo para investigar, no para suponer.
El material estructural del muro define el anclaje
El sustrato cambia la forma de transmitir las cargas. Hormigón, albañilería maciza, unidades huecas y entramados livianos no son intercambiables: influyen el material, su espesor, estado y continuidad. En una tabiquería, la placa exterior puede cerrar el muro sin ser el elemento estructural; detrás puede haber montantes, perfiles u otra solución que debe identificarse. En albañilería, la palabra “ladrillo” no aclara si la unidad es hueca, cómo se encuentra ni dónde puede anclarse. La inspección debe llegar a una descripción útil para diseñar, no quedarse en una etiqueta general del tipo de fachada.
El expediente técnico debe respaldar qué parte recibirá la conexión, con planos contrastados, evidencia del sustrato y una evaluación estructural cuando corresponda. Un anclaje pensado para hormigón no se traslada automáticamente a una unidad hueca o a un entramado, y una zona deteriorada requiere otra revisión. Al encargar la evaluación, indique el modelo que considera, por ejemplo, la Pérgola Bloomcabin; esa referencia identifica el equipo, pero no permite deducir la composición del muro ni valida una fijación. Conviene que el profesional revise el punto exacto propuesto, no un muro aparentemente similar en otra parte de la vivienda.
La conexión debe cruzar la aislación sin comprimirla
Cuando el aislante queda entre el soporte y la pérgola, la conexión tiene que salvar esa distancia y transferir las cargas al elemento resistente. El detalle puede requerir piezas portantes que separen la estructura del revestimiento, pero su forma y disposición dependen del sustrato, el espesor y el sistema exterior. No se resuelve solo con un perno más largo: hay que definir cómo se apoya la pieza, cómo se limita la compresión y cómo responde la unión a los esfuerzos transmitidos. La separación entre el muro y la pérgola cambia la geometría de la conexión, por lo que no corresponde copiar un detalle pensado para una fachada sin aislación.
El diseño también debe considerar la continuidad térmica y la protección de las capas que se atraviesan, sin improvisar con calzas, tubos o separadores genéricos en obra. Informe el espesor conocido de la aislación y describa si hay revestimiento o cámara; esos datos condicionan la geometría que debe resolver el técnico. Si evalúa la Pérgola bioclimática Bloomcabin, entregue el nombre exacto del modelo, pero no suponga que un detalle pensado para otro producto o fachada se puede reutilizar. La solución debe quedar definida para la combinación real de pérgola, muro y ubicación antes de ejecutar la conexión.
Protección frente al agua en el punto de anclaje
Cada paso de una conexión a través de la fachada requiere tratarse como parte de la protección frente al agua. La especificación debe explicar cómo se encuentran el anclaje, las capas exteriores y la terminación para evitar que el agua se conduzca hacia el interior. Aplicar sellante alrededor de la cabeza visible no demuestra, por sí solo, que el paso completo esté resuelto: intervienen el soporte, el espacio atravesado y el revestimiento. El detalle debe ser compatible con el sistema instalado y señalar quién asume su ejecución y revisión. La conexión estructural y el encuentro impermeable son tareas relacionadas, pero no idénticas.
Al cotizar la conexión de un modelo mural de Bloomcabin, informe desde el primer contacto que la fachada tiene aislación exterior y solicite un detalle escrito del encuentro, no una respuesta basada en una fachada convencional. El documento debe indicar cómo se protege el revestimiento y qué se hace si la zona tiene una reparación previa o una terminación irregular. Manchas, fisuras, desprendimientos o señales de filtración cerca del punto previsto deben evaluarse antes de cubrirlos con un soporte. Si la fachada necesita reparación, primero hay que aclarar su causa y alcance; el montaje no debe ocultar una falla ni dificultar su inspección posterior.
La unión debe corresponder a las cargas de la pérgola
La conexión forma parte de la estructura completa. Además del peso propio, la pérgola puede transmitir esfuerzos de distinta dirección según su geometría, la configuración de los apoyos y la exposición al viento; algunos tienden a separar la unión del muro y otros a desplazarla. Por eso, no basta con comprobar que haya un muro detrás del aislante. El análisis debe considerar cómo se distribuyen las cargas entre la fijación a fachada y los demás apoyos, y si la ubicación elegida coincide con el diseño del modelo. Mover una pieza, quitar un apoyo o sumar accesorios puede cambiar esa distribución.
Solicite una evaluación estructural y un plano de anclaje aprobado para el modelo y el sustrato identificados. El plano debe corresponder a la configuración real y dejar claras las condiciones que supone sobre el muro, la disposición de la conexión, las piezas incluidas y los límites de la solución; un dibujo genérico no sirve como autorización para cualquier fachada. Al revisar la página de la pérgola bioclimática Bloomcabin, comparta la identidad exacta del producto y la información de terreno con quien prepara o aprueba el plano. Si cambia el espesor de la aislación, el soporte o la ubicación, confirme si la revisión sigue siendo válida antes de instalar.
Qué hacer si la fachada no puede recibir la carga
Si la evaluación concluye que el muro no puede recibir esas cargas o no ofrece evidencia suficiente, corresponde cambiar el esquema, no forzar la unión. Un diseño con apoyos independientes puede ser una alternativa cuando el modelo y las condiciones del sitio lo permiten, pero debe definir cómo se sostiene la estructura por otra vía; eso no se deduce de una imagen comercial. Si está considerando la Pérgola Bloomcabin como opción de compra, revise la configuración que describen los documentos del modelo y pida que se confirme si el montaje previsto puede prescindir del muro. La denominación del producto no valida por sí sola una solución independiente.
Una configuración mixta —parte de la estructura en la fachada y parte en apoyos separados— también debe evaluarse como un conjunto. Añadir un poste no elimina automáticamente las cargas que recibe el muro, y quitar una fijación puede dejar sin respuesta el diseño original. Los nuevos apoyos ocupan espacio y requieren su propia solución de fundación, coordinada con la estructura y el terreno; no existe una medida única que sirva para todos los casos. La elección entre apoyo mural, independiente o combinado se toma a partir de los dibujos del modelo y de la evaluación del lugar, no mediante una adaptación improvisada.
Qué revisar durante una visita técnica
Durante la visita, el evaluador debe relacionar la posición propuesta de la pérgola con la estructura que realmente está detrás del revestimiento. Conviene revisar el estado del acabado, las transiciones entre materiales, los vanos, los salientes y los obstáculos que puedan interferir con los soportes, además de contrastar los antecedentes disponibles. Entregue la identidad del producto, por ejemplo, la Pérgola mural de Bloomcabin, y un croquis de ubicación; así se evalúa la conexión en el lugar correcto, no en abstracto. Una foto tomada desde el patio ayuda a explicar el caso, pero no reemplaza la inspección del sustrato.
El resultado debe dejar evidencia del material estructural encontrado y de la base usada para identificarlo, junto con las dudas que queden abiertas. Pida que el informe señale si se puede avanzar, qué plano de anclaje corresponde y qué condiciones de fachada deben resolverse antes de la instalación. Las fotos, los documentos contrastados y el registro del punto previsto permiten que fabricante, profesional e instalador trabajen con la misma información. También debe quedar claro quién valida el detalle de impermeabilización y quién revisa que la ejecución corresponda al plano. Si el soporte no quedó confirmado, el informe debe decirlo.
Señales para pausar el montaje
Postergue la decisión sobre el montaje si la propuesta se limita a decir que se perforará “hasta encontrar muro”, si el anclaje se elige solo por el espesor de la aislación o si nadie identifica el sustrato. Son señales de que no se ha documentado cómo se transmitirán las cargas. También conviene pausar si el instalador presenta un detalle de otra obra sin demostrar que coinciden el tipo de muro, el revestimiento y la configuración. No se debe comenzar confiando en que el soporte se resolverá durante el montaje: una vez intervenidas las capas, corregir el diseño puede implicar reparar la fachada.
Fisuras, zonas sueltas, reparaciones desconocidas o señales de humedad cerca del punto de conexión requieren evaluación antes de instalar. Lo mismo vale si la estructura que aparece en los planos no coincide con lo observado o si hay dudas sobre elementos ocultos. En ese caso, acuerde con el propietario o responsable de la obra quién verificará la información y qué profesional debe emitir el criterio correspondiente. Pausar no significa descartar automáticamente la pérgola; significa evitar que una decisión estructural se tome con datos incompletos y que una eventual reparación se vuelva más difícil.
Qué incluir en la solicitud de evaluación
Para pedir una evaluación útil, envíe el nombre exacto del modelo, los dibujos o antecedentes técnicos disponibles, una planta o croquis del lugar y fotografías generales y cercanas de la fachada. Incluya lo que sabe sobre el sistema de aislación, el espesor documentado, las reparaciones previas y el punto donde imagina la unión; marque qué datos todavía no están confirmados. Si la consulta es sobre ese modelo, adjunte la ficha de la Pérgola Bloomcabin junto con la configuración que pretende cotizar. Esa información permite centrar la consulta en la compatibilidad entre producto, muro y emplazamiento, en vez de pedir una respuesta genérica sobre anclajes.
Formule preguntas concretas: ¿qué evidencia confirma el sustrato?, ¿hay una evaluación estructural para esa ubicación?, ¿qué plano aprobado se debe seguir?, ¿cómo se resuelve el encuentro con la aislación y la impermeabilización?, ¿quién verifica que la ejecución corresponda al detalle? Pida también que se indiquen las condiciones asumidas y qué cambio obligaría a revisar la propuesta. Aclare qué información debe entregar cada participante —profesional, fabricante, instalador o especialista en fachada— antes de intervenir. Así quedan coordinados el diseño de la conexión, el tratamiento exterior y el trabajo de montaje.
Preguntas frecuentes
¿Se puede fijar la pérgola solo a la capa de aislación?
No. La aislación y su terminación no reemplazan al soporte resistente del muro. La conexión debe llevar las cargas hasta una estructura identificada y debe diseñarse para la fachada concreta, sin depender del revestimiento ni aplastar las capas aislantes.
¿Cómo puedo saber qué hay detrás del revestimiento?
Reúna los planos y antecedentes de construcción o remodelación, y solicite una revisión profesional en terreno para confirmar el sustrato en el punto previsto. La apariencia de la fachada y una fotografía pueden orientar, pero no bastan para identificar la estructura.
¿Sirve usar un perno más largo para atravesar la aislación?
No existe una longitud universal que resuelva la conexión. El diseño debe considerar el material y estado del soporte, la distancia entre la pérgola y el muro, la forma de transmitir las cargas y la protección de la fachada. La longitud por sí sola no confirma que el anclaje sea adecuado.
¿Qué hago si el muro no puede recibir la carga?
Pida que se evalúe otro esquema de apoyo. Una solución independiente o mixta solo es válida si la documentación del modelo y la evaluación del sitio la contemplan. No añada postes ni quite fijaciones del diseño original sin una revisión del conjunto.
¿Una pérgola mural sirve para cualquier fachada aislada?
No necesariamente. La denominación mural identifica el tipo de producto, no la compatibilidad con cada muro. Hay que confirmar el sustrato, revisar la ubicación propuesta y contar con una evaluación estructural y un plano de anclaje aprobado para esa combinación.
El montaje de una pérgola mural solo puede definirse después de saber qué hay detrás de la aislación y de comprobar que el muro puede recibir las cargas previstas. La revisión no termina al encontrar un material resistente: también debe resolver la separación entre estructura y fachada, el estado del revestimiento, la protección frente al agua y la correspondencia con el modelo. Con evidencia del sustrato, evaluación estructural y un plano de anclaje aprobado para el caso real, el montaje puede coordinarse sin convertir la aislación en un soporte improvisado.
