Cómo medir correctamente ventanas de reemplazo
Recambio de ventanas
El punto de partida para cambiar una ventana es revisar cuidadosamente la abertura existente, no elegir una medida de catálogo. Si solo toma como referencia el cristal expuesto o el marco instalado, podría encargar una pieza incompatible con el vano, la forma de montaje o sus encuentros. Cuando el proyecto incluye varias ventanas, conviene usar una ficha igual para todas: permite reconocer diferencias entre recintos, contrastar modelos y mantener vinculadas las dimensiones, la forma de apertura y cualquier geometría especial. Realice este primer levantamiento para orientar la planificación. Antes de encargar el producto, solicite que la persona responsable del montaje confirme las dimensiones definitivas. De ese modo, ventana, sellos, alféizares e instalación se coordinan como partes del mismo trabajo.
Defina primero el objeto de la medición
En este trabajo intervienen tres referencias distintas. El vano de obra corresponde al espacio disponible en el muro; las dimensiones exteriores del marco nuevo describen el componente que ocupará ese espacio; la abertura visible y el área acristalada, en cambio, no permiten determinar por sí solas si el producto calzará. Tampoco conviene confiar sin más en las dimensiones del marco instalado: parte de este puede quedar bajo el estuco, oculto por terminaciones o cubierto por revestimientos. Identifique expresamente cada dato de su ficha como abertura del muro, marco existente o área expuesta. Mantener separados estos conceptos facilita una cotización fundada y reduce confusiones durante el levantamiento, la fabricación y el montaje.
También debe aclarar desde el inicio si el marco existente se desmontará por completo o se conservará dentro de otra solución de recambio. La decisión modifica el ancho que quedará a la vista, el posible tamaño del vidrio, los encuentros y la ubicación de la pieza nueva. A veces se necesita un marco exterior más reducido para dejar la holgura prevista alrededor; esto no implica que el producto esté subdimensionado. Tampoco corresponde trasladar directamente una lectura muy ajustada. Una persona especializada debe revisar la firmeza del soporte, las jambas y el sistema de sellado. Por eso, al comparar inicialmente una ventana de una hoja que abre hacia el interior consigne tanto las características del vano como el funcionamiento esperado y las condiciones de montaje.
Tome el ancho y la altura en distintos lugares
Con la abertura despejada, mida su ancho libre en la parte superior, en el centro y abajo. Para la altura, tome lecturas en el costado izquierdo, el eje central y el costado derecho, desde una base firme hasta el límite superior. En construcciones antiguas pueden aparecer diferencias por jambas disparejas, capas de estuco o antepechos fuera de nivel. Registre cada resultado en milímetros, sin reemplazarlos por un promedio redondeado, y destaque el menor. Este señala el tramo más angosto, donde deberán estudiarse cuidadosamente las tolerancias y la junta de instalación. Evite apoyar la medición sobre un alféizar interior agregado cuando este no sea el encuentro inferior efectivo.
Suponga que las lecturas superior e inferior del ancho son casi iguales, mientras la del centro resulta bastante menor. La causa podría ser una acumulación de estuco, una deformación o una arista difícil de reconocer. No descarte el dato: fotografíe el sector con la huincha colocada e indique el motivo aparente. Aplique el mismo criterio a la altura. El pavimento interior no sirve necesariamente como origen si la configuración del umbral o del alféizar exterior es diferente. Dibuje cada abertura e identifique los lugares medidos. Con ese registro, quien revise el proyecto podrá establecer si la diferencia afecta la construcción o si solo será posible resolverla después de descubrir completamente el sector.
Reconozca y despeje la arista adecuada
Las cortinas, terminaciones interiores, tapas de persianas y molduras removibles suelen tapar los límites necesarios para el levantamiento. Desmonte únicamente piezas que puedan retirarse con seguridad y cuya remoción ya forme parte del proyecto. No rompa sellos ni intervenga las jambas sin planificación. El propósito de esta revisión preliminar no es demoler, sino reconocer el conjunto: dónde acaba el marco existente, dónde comienza el muro, a qué profundidad se encuentran los encuentros y cuáles revestimientos reducen el área expuesta. Para muchos casos bastan una linterna, una huincha o regla firme, una escuadra y papel para anotar. El medidor láser puede complementar esas herramientas, pero no reemplaza la verificación directa de la arista utilizada.
Coloque el instrumento en ángulo recto respecto de la abertura. Una huincha oblicua entrega una distancia aparente mayor. Si las jambas son profundas, compare las dimensiones de sus caras interior y exterior. Cuando el muro está inclinado o el estuco forma relieves pronunciados, deje un registro independiente de cada plano. En vez de decidir anticipadamente cuál será válido, describa con precisión lo observado. Resulta útil fotografiar el conjunto desde ambos lados y agregar un acercamiento de la esquina inferior. Incluya una regla o huincha que permita apreciar la escala. Estas imágenes apoyan el diseño, pero la medición definitiva debe efectuarse sobre el sector realmente despejado.
Incluya profundidad, jambas y encuentros
Además del alto y el ancho, mida la profundidad de las jambas en varios costados y señale si su configuración cambia entre interior y exterior. Ubique también el marco actual dentro del espesor del muro: puede estar próximo a la cara interna, centrado o desplazado hacia afuera. Esa posición condiciona el encuentro con revestimientos nuevos, alféizares, remates exteriores y posibles sistemas de sombra. Sin intervenir la construcción, anote los materiales y su estado cuando sean reconocibles, por ejemplo albañilería, hormigón, madera o algún sector blando o deteriorado. Esta información no produce directamente una dimensión de fabricación, pero permite planificar las fijaciones y los sellos según el soporte real.
Revise con especial cuidado la zona baja. El alféizar interior, la pieza exterior, el antepecho y el encuentro con el marco ocupan niveles diferentes. Un elemento interior añadido después de la obra puede alterar la lectura; afuera, una cubierta o una pendiente puede esconder la arista efectiva. Junto a cada valor indique sus dos referencias, por ejemplo: «altura interior desde el antepecho firme hasta el dintel». En una ventana de acristalamiento fijo esta precisión sigue siendo necesaria aunque no exista recorrido de una hoja. La solución fija puede funcionar bien en sectores difíciles de alcanzar, pero igualmente exige coordinar marco, unión con el muro y evacuación de agua.
No interprete la apertura a partir de una imagen
Las dimensiones del vano no revelan si habrá espacio para mover la hoja. En cada componente practicable, indique claramente desde dónde describe el giro, idealmente con la nota «mirado desde el interior». Especifique si abre hacia adentro o afuera, si tiene una o dos hojas, si es abatible, basculante, pivotante o usa otro mecanismo, y en qué lado están las bisagras cuando ya se sepa. Represente el recorrido mediante un arco en el dibujo. Esto permite anticipar choques con radiadores, griferías, muebles, cortinas o circulaciones exteriores. El tamaño y el funcionamiento deben analizarse juntos: algo que cabe en el muro podría resultar incómodo durante el uso cotidiano.

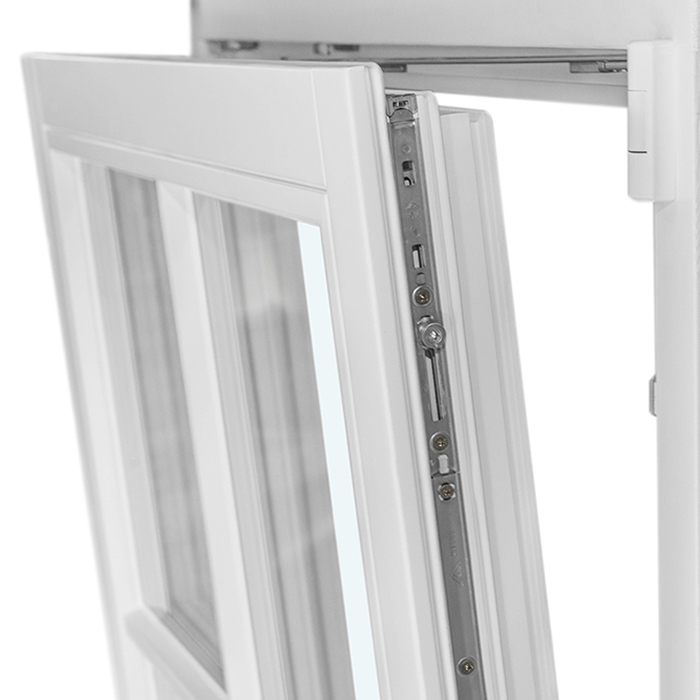

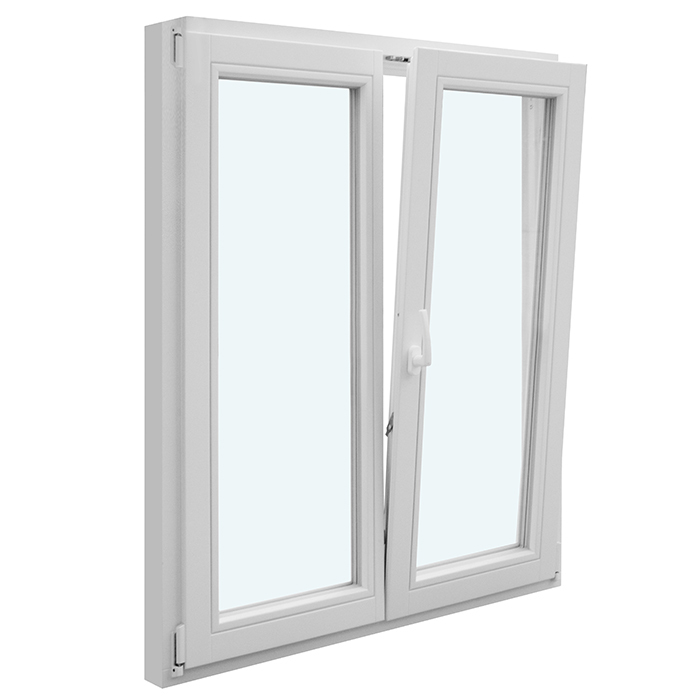

Observe el recorrido disponible en el recinto completo, no únicamente la diferencia entre la ventana actual y la elegida. Una hoja interior podría topar con la llave de agua de una cocina; otra que gire hacia fuera podría obstruir una circulación angosta junto a la fachada. Frente a una abertura amplia, una ventana de dos hojas que abre hacia el interior se maneja de manera distinta que otra de una sola hoja y el mismo ancho total. La separación modifica la visual, la limpieza y el área libre requerida. Señale cuáles hojas se usarán habitualmente. Así podrá distribuir sectores móviles y fijos de acuerdo con las necesidades reales, sin repetir automáticamente la composición anterior.
Levante aparte las geometrías especiales
Las configuraciones circulares, semicirculares, triangulares o inclinadas no quedan definidas solo con alto y ancho. Dibuje el contorno a partir de una referencia identificable. Para un círculo, registre su diámetro sobre dos ejes como mínimo. En un semicírculo, incorpore además la dimensión de la base recta y la elevación del arco. En el caso de ventanas fijas triangulares o inclinadas quienes planifiquen necesitarán normalmente la longitud de la base, las distintas alturas y una referencia clara para los ángulos, o bien las coordenadas medidas de cada esquina. Una fotografía con una escala visible aporta contexto, pero no define la geometría. Tampoco suponga que una figura de apariencia regular conserva una simetría exacta: en edificios existentes, arcos y planos oblicuos pueden apartarse del trazado ideal.

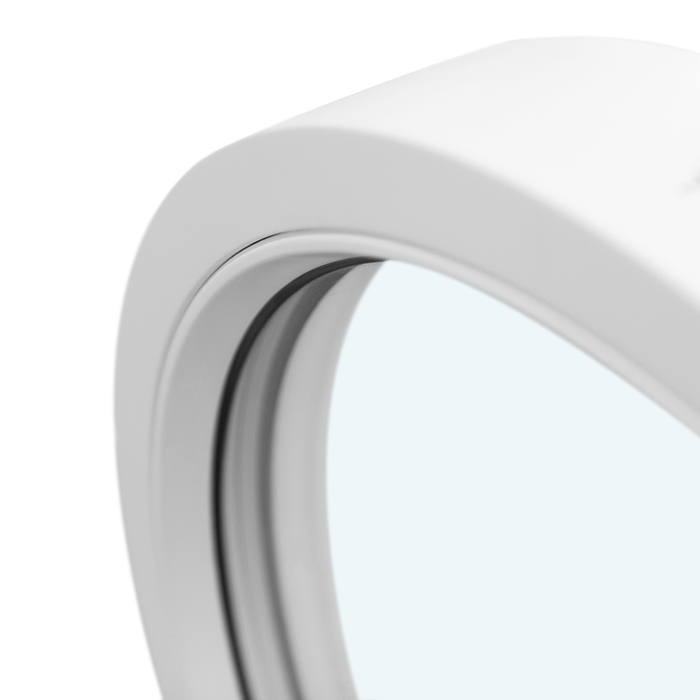

Para una ventana circular de acristalamiento fijo distinga el círculo que queda expuesto del corte donde realmente se instalará el marco. Las terminaciones, las jambas y los revestimientos pueden alterar la percepción de la abertura. Precise si midió por la cara interior o exterior y si alcanzó a ver el marco. Una plantilla de cartón puede servir para conversar sobre un vano oblicuo, pero no para fabricar: puede deformarse y no representar el plano efectivo de colocación. Entregue mejor un conjunto de lecturas exactas, imágenes claras y antecedentes del muro. Antes de autorizar una pieza especial, una persona calificada deberá validar en el lugar tanto la forma definitiva como las dimensiones de sus encuentros.
Registre divisiones, palillaje y proporciones
Una pieza puede calzar técnicamente y aun así producir una apariencia inesperada cuando su composición no está bien documentada. Tome una fotografía frontal de cada ventana, procurando mantener la cámara recta. Si existen varias hojas, mida el ancho expuesto de cada paño, ubique el montante central y señale la altura de los travesaños. Aclare cuáles líneas desea conservar: el palillaje que separa cristales, las piezas decorativas superpuestas y la división propia del marco generan resultados diferentes. No limite la solicitud a decir «con palillaje». Prepare un dibujo acotado, con su respectiva leyenda, e indique si representa la cara interna o la fachada. Al establecer un origen único —por ejemplo, el costado izquierdo libre del vano— las cadenas de cotas se entienden mejor y no se interpretan desde extremos contrarios.
En un inmueble antiguo puede buscarse una expresión histórica sin reproducir cada detalle previo. Determine primero qué rasgo sostiene su carácter: cantidad de hojas, nivel de los travesaños, paños estrechos o arco superior. Con esa referencia, compare por ejemplo una ventana histórica abatible de dos hojas con mecanismos diferentes. El nombre del producto describe una variante, pero no asegura que su composición resulte apropiada para esa fachada. Coordine la anchura visual de los marcos, el dibujo del palillaje y el uso de las hojas considerando el edificio entero. Un alzado del frente hacia la calle o el jardín mostrará si vanos semejantes debieran conservar una organización común o si la función de cada recinto justifica diferencias deliberadas.
Anote alféizares, persianas y remates exteriores
La revisión no termina en el marco. Observe si el alféizar interior penetra en la jamba, qué pieza remata por fuera y cuánto sobresale cada componente. Tome la profundidad desde el plano pertinente del muro y fotografíe los extremos. Dibuje la ubicación de cajas y guías de persianas, celosías exteriores o toldos, agregando distancias aproximadas. Considere también mosquiteros, barandas y bajadas de aguas lluvias, pues pueden restringir el acceso o el funcionamiento. Estos antecedentes permiten prever qué ocurrirá al desplazar el marco, en vez de resolver interferencias después de recibir el producto.
Las aberturas próximas al piso necesitan una revisión adicional. En una puerta de terraza de una hoja que abre hacia el interior la coordinación debe contemplar el ancho, la altura, el umbral existente, las capas de piso a ambos lados y el declive del área contigua. No inicie la lectura sobre una alfombra, una tarima suelta ni una cubierta removible. Especifique cuáles superficies serán permanentes y hacia dónde puede drenar el agua. Una imagen aislada no basta para decidir si la condición actual requiere cambios. La persona a cargo del montaje deberá evaluar en conjunto materiales, impermeabilización y encuentros. Para solicitar orientación, describa fielmente lo encontrado sin adelantar una solución técnica.
Prepare una ficha para cada abertura
Identifique cada elemento con un código propio; puede usar, por ejemplo, PB-V01 para la primera ventana de planta baja y PS-P02 para la segunda puerta del piso superior. Repita ese código en planos, fotografías y consultas de producto. La ficha debe reunir el recinto, la fachada correspondiente, todas las lecturas de ancho y altura, profundidad, apertura deseada, obstáculos e imágenes tomadas desde dentro y fuera. Añada la fecha y el nombre de quien efectuó el levantamiento. En grupos de aspecto parecido, este método evita asignar una cota o fotografía al vano incorrecto. Una planilla general también permite comprobar cuáles aberturas coinciden realmente y cuáles solo se ven semejantes.
Organice después dos grupos de antecedentes: condición actual y resultado buscado. En el primero incluya únicamente observaciones comprobadas; en el segundo, preferencias como paño fijo, dirección de apertura, palillaje, privacidad o una distribución nueva de hojas. Separarlos evita confundir dimensiones existentes con decisiones de diseño. Ante un vano amplio, una puerta corredera elevable Patio Life podría evaluarse frente a puertas abatibles, pero esa posibilidad no demuestra que el hueco sea compatible. Compare el ancho general requerido, el tratamiento del umbral, los encuentros laterales y el espacio operativo de cada sistema. La ficha servirá entonces para levantar medidas y también para tomar decisiones sobre el conjunto del proyecto.
Valide las dimensiones y coordine el trabajo antes de encargar
El levantamiento preliminar permite filtrar alternativas y preparar la conversación técnica. La verificación definitiva, en cambio, debe responder a la solución de instalación acordada. Prográmela cuando ya se haya decidido qué ocurrirá con marcos, revestimientos, alféizares y elementos de sombra, y cuáles superficies permanecerán. Quien mida necesita llegar a las caras interior y exterior y dejar constancia inmediata de cualquier diferencia. Defina quién autoriza las cotas, quién diseña los encuentros y quién coordina trabajos posteriores de estuco, pintura o alféizares. Los datos comunicados verbalmente durante etapas distintas no ofrecen una base segura para fabricar. Despeje muebles, cortinas y tapas móviles. Si alguna arista solo aparecerá durante el desmontaje, acuerde de antemano quién resolverá esa incertidumbre y en qué momento se aprobará el dato final. Así, una estimación provisoria seguirá identificada como tal.
Para la revisión final, lleve fichas, imágenes, preferencias de producto y dudas pendientes. Consulte desde cuál plano se tomarán las cotas, cuáles se autorizarán para producción y cómo se resolverán los encuentros laterales, superior e inferior. Pregunte qué componentes deben retirarse previamente y cómo se actuará si, al desmontar, aparecen daños ocultos o una abertura diferente. Asocie por escrito cada modificación con el código correcto. La gama Bloomcabin de ventanas y puertas cuenta con una garantía comercial del fabricante por cinco años. La entrega tarda normalmente entre cuatro y seis semanas, sujeta a la confirmación del pedido. Coordine el retiro y las faenas siguientes solo después de recibir esa confirmación y acordar la fecha.
Consultas habituales
¿Debo medir el marco instalado o la abertura del muro?
Para proyectar el cambio interesa principalmente el vano disponible, aunque conviene registrar también el exterior del marco actual cuando pueda verse. Etiquete cada dato para no mezclarlos. La cota definitiva dependerá de la abertura, de la ubicación prevista para la pieza nueva y de la junta necesaria. Quien responda por el montaje debe confirmar el levantamiento final.
¿Cuál dato uso cuando el ancho varía?
Conserve las tres lecturas horizontales —superior, central e inferior— y las tres verticales tomadas en ambos costados y el centro. La más reducida revela el estrechamiento, pero por sí sola no fija la dimensión de fabricación. La revisión técnica debe considerar además estuco, firmeza del soporte, ubicación del marco y diseño de los encuentros.
¿Sirve medir desde dentro cuando no puedo llegar al exterior?
Sí. Las cotas interiores permiten preparar una consulta inicial, siempre que señale que falta revisar la otra cara. Obtenga una imagen exterior si puede hacerlo de manera segura. La profundidad de las jambas, el alféizar, las protecciones solares y la unión pueden presentar otra configuración afuera. La autorización definitiva requiere examinar también ese lado.
¿Hay que revisar individualmente ventanas que lucen iguales?
Sí. Aun dentro de una misma fachada, el estuco, los antepechos, las modificaciones previas o los asentamientos pueden producir diferencias. Levante e identifique cada abertura de manera independiente. Solo al contrastar todas las fichas será posible decidir si ciertos componentes comparten dimensiones y pueden definirse mediante una misma configuración.
¿En qué momento hago el pedido?
Espere hasta acordar el producto, las cotas finales, la apertura, los encuentros y las responsabilidades. Contraste atentamente la confirmación con su listado de elementos. Para las ventanas y puertas Bloomcabin, contemple una entrega habitual de cuatro a seis semanas, condicionada a la confirmación del pedido, antes de fijar el desmontaje y las faenas posteriores.
Cómo continuar
Medir correctamente consiste en describir el vano de manera comprensible y reconocer hasta dónde llega una revisión propia. Repita las lecturas de ancho, altura y profundidad; diferencie las aristas utilizadas, el funcionamiento deseado y los encuentros, y vincule cada foto con su abertura. En geometrías especiales, puertas a nivel de piso y composiciones visibles, la decisión surge del conjunto formado por la construcción existente, la función buscada y el montaje previsto. Una ficha completa facilita comparar productos y formular preguntas específicas. La autorización final de las dimensiones debe entregarla la persona calificada que asumirá la coordinación de la instalación y sus uniones.
