Cómo planificar ventanas proyectantes superiores
Diseño de ventanas
En la planta de una vivienda, una ventana proyectante con eje superior parece una respuesta sencilla para un muro alto, un baño pequeño o la franja sobre una cubierta de cocina. Sin embargo, no basta con hacerla caber en el vano. La hoja avanza al exterior, la manilla debe quedar al alcance y la ventilación tiene que integrarse a las tareas cotidianas. Si, una vez instalada, aparece un clóset debajo, la persiana restringe el recorrido o el vidrio exige elementos auxiliares para su aseo, el análisis inicial fue insuficiente. Estudie en conjunto el mecanismo, el antepecho, el entorno exterior, los muebles y la renovación de aire. Esta guía permite reconocer cuándo este sistema funciona, cuándo conviene otro y qué información reunir antes del pedido.
Relacione el mecanismo con las actividades del recinto

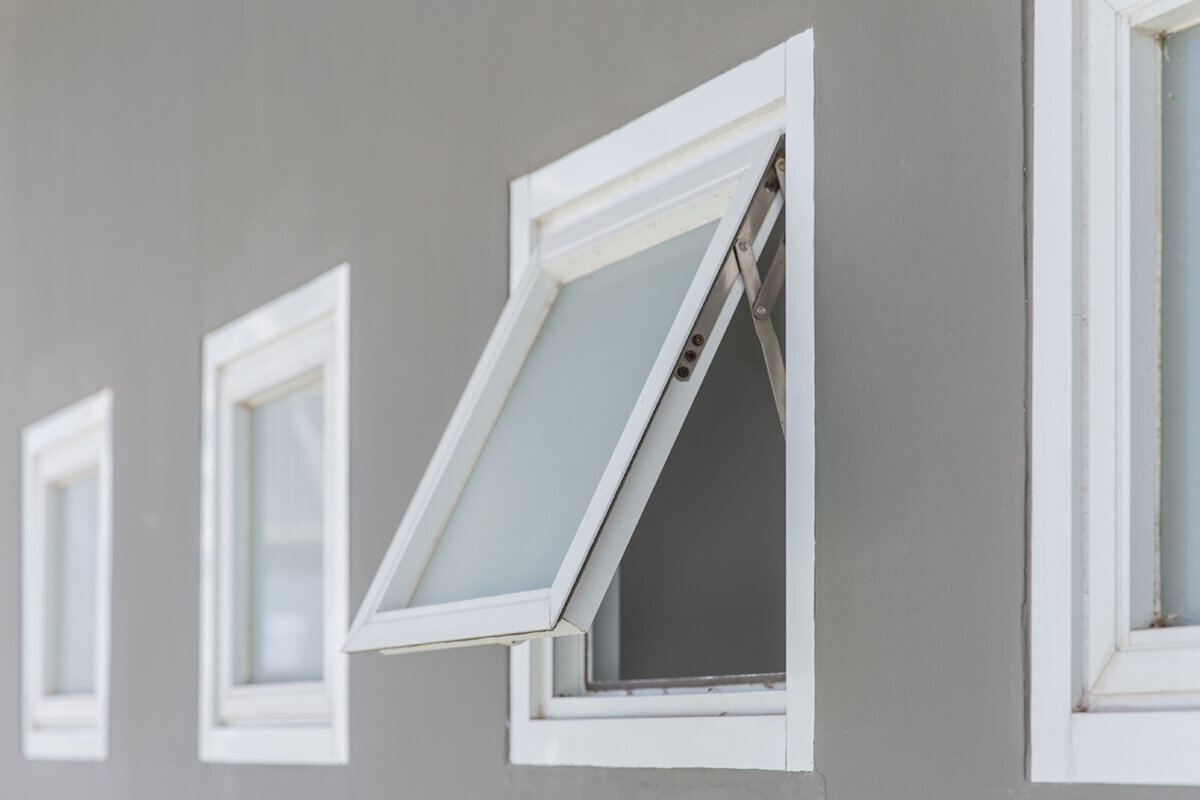

El giro de esta ventana se articula en la parte alta del marco. Cuando abre, el borde inferior avanza hacia el exterior y deja casi despejada la pared interior situada debajo. Eso puede resultar conveniente sobre una cubierta, un lavamanos o una banca, pues la hoja no entra al recinto. La holgura necesaria queda, en cambio, fuera del edificio. Bajadas de aguas lluvias, enrejados para plantas, toldos, barandas, vegetación o circulaciones estrechas podrían interceptar su recorrido. Además del vano en planta, represente la hoja desplegada en una elevación exterior. Esa vista mostrará si el lugar seguirá funcionando después de completar la fachada.
Este mecanismo no sustituye automáticamente a toda ventana de giro lateral. Si se necesita una apertura amplia y frecuente, aseo cómodo desde el recinto o visión sin una hoja desplegada delante, compare otras soluciones. Una posibilidad es la ventana de una hoja que abre hacia el interior Ocupa parte del recinto, aunque puede ofrecer una operación conocida cuando existe holgura suficiente. Un paño sin apertura entrega iluminación y vista sin problemas de manejo, pero no permite ventilar a voluntad. Decida a partir de la actividad prevista: abrir unos minutos varias veces durante la jornada, hacerlo ocasionalmente o utilizar el vano principalmente para recibir luz. La respuesta determina qué nivel de facilidad debe brindar el mecanismo elegido.
Fije primero la cota de manejo
Situar la ventana arriba despeja el muro, pero no garantiza que la manilla pueda usarse bien. Piense en la persona que aireará por la mañana, eliminará vapor después de ducharse o cerrará al final del día. Debe hacerlo sin subirse a una cubierta, tina o mueble. Incluso dentro del alcance teórico, una grifería, un revestimiento alto o un alféizar profundo pueden volver incómoda la operación. Tome la cota respecto del futuro piso terminado y no solo de la obra gruesa: revestimientos, tarimas y equipamiento incorporado cambian la situación real. Registre también si el accionamiento será manual, tendrá asistencia mecánica o empleará un sistema motorizado diseñado para ese proyecto.
En el dormitorio, el vano puede verse libre en el plano y quedar luego detrás del respaldo, un clóset o las cortinas. En el lavadero puede bloquearlo un tendedero y, en el pasillo, un guardarropa. Reserve un acceso sin muebles fijos para abrir y cerrar. Acuerde con el especialista la posición y el accionamiento de la manilla: debe seguir alcanzable con el recinto amoblado. Si se ubica deliberadamente en altura, incluya la solución de manejo en cotización, planos y coordinación del montaje. Una vara comprada después o un banquito habitual no sustituyen un concepto resuelto desde el inicio.
Analice todo el vano
Reserve el recorrido exterior
La hoja que gira hacia fuera necesita una zona libre en la fachada, cuyo tamaño varía según sus dimensiones y apertura; por eso no sirven distancias genéricas. Revise si sobresale sobre un acceso, pasillo estrecho, terraza o balcón. En planta baja podría interferir con personas, bicicletas o muebles de jardín; más arriba, con aleros, bajadas de aguas lluvias, postigos o protección solar exterior. No pregunte solo si abre, sino qué ocupará ese espacio mientras permanezca abierta. De lo contrario, una posición adecuada para ventilar podría usarse poco por interferir con las actividades exteriores.
Una alternativa pertinente es la ventana proyectante de eje superior y apertura exterior Es especialmente útil si la superficie interior bajo el vano debe quedar libre. Su ajuste a la fachada depende de la altura, el tamaño de la hoja, el entorno y la apertura prevista. Sobre el lavaplatos puede aportar espacio; junto a una terraza muy usada, estorbar. Defina si se abrirá brevemente o por períodos prolongados. Un limitador planificado puede formar parte de la solución, pero no sustituye la revisión del recorrido. Durante el levantamiento, documente con fotos o elevaciones los elementos exteriores críticos, las circulaciones y la protección solar prevista.
Vincule la ventilación con humedad, uso y horarios
El mecanismo elegido puede facilitar el aireado, aunque no reemplaza el análisis completo del recinto. En el baño, el vapor se concentra rápidamente y conviene comprobar que sea sencillo abrir después de la ducha y cerrar luego con certeza. La cocina agrega humos y humedad de cocción; una oficina suele requerir renovaciones periódicas mientras está ocupada. Para cada espacio, anote el momento del día, la persona encargada y si las actividades continuarán durante la apertura. Así podrá decidir entre una proyectante alta y otra hoja más cercana. Varias aberturas ubicadas con intención pueden servir mejor que un solo vano elevado que casi nunca se utiliza.
La ventilación entre aberturas de distinta orientación puede mejorar el ambiente, según el edificio, el tiempo y el uso. Ningún tipo de ventana lo garantiza. En una gran superficie vidriada, una abertura superior operable puede complementarla, mientras una zona vidriada fija puede mantener la vista principal y aportar claridad. La combinación será coherente si el paño fijo se destina conscientemente a esas funciones y la parte móvil resuelve el manejo requerido. Cuando intervienen exigencias energéticas o instalaciones complejas, profesionales competentes deben estudiar globalmente ventilación y ocupación. Lo importante no es acumular hojas móviles, sino disponer de una pauta sencilla que las personas efectivamente puedan seguir.
Incorpore muebles, cortinas y equipamiento desde el inicio
Es habitual pedir las ventanas antes de cerrar el diseño de cocina, artefactos sanitarios y almacenamiento. En una proyectante alta, eso puede dejar la manilla detrás del canto de un mueble superior, el espejo o una llave elevada, aunque el recinto vacío pareciera accesible. Prepare una elevación de cada pared afectada e incluya cubierta, columnas de muebles, campana, rieles de cortina, espejo, cama y radiador en su posición definitiva. Dibuje también abiertas las puertas de los muebles. Este ejercicio detecta dos fallas distintas: la imposibilidad de tomar la manilla y una postura de aireado interferida por textiles o equipamiento. Corregirlas antes del encargo es más simple que modificar terminaciones ya ejecutadas.
En la cocina, un vano alto aporta luz sin ocupar la cubierta, pero coordine su borde inferior con revestimiento, muebles colgantes, iluminación y grifería. En el baño, considere espejo, mueble alto y mampara. Desplazarlo levemente puede funcionar mejor que una alineación solo visual. Si se busca luz o privacidad, un paño fijo elevado puede cumplir esa función. Una ventana circular con vidrio fijo aporta una opción formal sin elementos que operar, pero no reemplaza el vano móvil que haga falta para airear. Separe primero el objetivo visual del objetivo de ventilación y recién entonces decida forma y posición.
Resuelva desde ahora el aseo y la mantención
Aunque hoy parezca alcanzable, la cara exterior podría quedar luego en una posición difícil de limpiar. Esto merece especial atención en hojas de eje superior, pues se proyectan fuera del edificio y el vidrio exterior no siempre se alcanza desde el recinto. Identifique durante el diseño un punto estable y seguro para atender cristal, marco y herrajes accesibles. En planta baja podría usarse el terreno exterior; en altura, el procedimiento no debe depender de sacar el cuerpo de manera improvisada. Mantenga también despejada la zona interior desde la cual se acciona. Instalar un clóset permanente debajo solo es razonable si el método definido para operar y cuidar la ventana continúa siendo viable.
Como referencia puede considerarse una ventana pivotante de una hoja, eje vertical y apertura exterior Su movimiento es diferente y puede ofrecer un punto de comparación cuando el aseo presenta dificultades particulares. La pertinencia dependerá del lugar, la actividad y las configuraciones realmente disponibles. No elija observando únicamente una fotografía: solicite una demostración del recorrido exacto. Consulte cuáles zonas de mantención deben quedar expeditas y quién se hará cargo de los trabajos. En vanos elevados conviene pedir una evaluación especializada sobre acceso seguro. El plan debe nombrar una vía concreta: recinto, balcón, terreno exterior o un medio preparado expresamente. Dejar la respuesta pendiente hasta después de la instalación no resuelve la limpieza.
Evalúe el conjunto completo
Coordine sombra y exposición al tiempo
Al desplegarse, la proyectante modifica el uso de la fachada. Los accesorios exteriores pueden interceptar su trayecto; por dentro, cortinas y plisados podrían impedir tomar la manilla. Establezca la secuencia de operación: quizá sea necesario recoger primero el sistema de sombra, y también debe ser posible cerrar con rapidez ante un cambio meteorológico. Estas preguntas no constituyen una garantía general de estanqueidad; sirven para descubrir combinaciones incómodas. Diseñe conjuntamente ventana, protección solar y fijaciones. Ningún elemento agregado posteriormente debe ocupar el volumen ya reservado para la hoja. Revise el encuentro en tres situaciones: todo cerrado, apertura parcial y postura habitual de aireado.
La subdivisión del vano también modifica la experiencia. Un paño fijo amplio junto a una hoja móvil menor conserva una gran vista y concentra el manejo en un sector accesible. Las ventanas triangulares o inclinadas con paños fijos pueden iluminar faldones o frontones irregulares, pero, al ser fijas, no ventilan. Si la renovación de aire depende de ventanas, otra abertura bien situada deberá asumirla. En formas especiales, coordine pronto los encuentros con componentes vecinos, el revestimiento interior y el acceso para aseo. Una superficie vidriada llamativa aporta poco si la hoja necesaria termina en un espacio residual difícil de alcanzar. Defina primero la función diaria y después ubique los paños fijos o de geometría singular.
Dimensione por utilidad y no solo por simetría
Los ejes simétricos ordenan una fachada, pero iguales dimensiones no aseguran el mismo uso. Sobre una cubierta de cocina, una hoja superior puede ser menor y quedar más alta que una del estar. Para cada vano, revise muro libre, vista, profundidad del recinto y operación. Una hoja grande exige suficiente espacio exterior; una pequeña quizá no permita la ventilación prevista. Resuelva el equilibrio en el proyecto concreto, no con medidas ideales genéricas. Pida elevaciones que indiquen la apertura y compárelas con los planos de muebles y fachada. Así podrá decidir si composición y uso admiten tamaños iguales o requieren soluciones diferentes.
Un vano ancho también podría repartirse entre dos hojas. Una posibilidad es una ventana doble que abre hacia el interior Su ocupación y forma de manejo difieren de las de una proyectante alta. Puede ser apropiada cuando existe suficiente holgura dentro y se desea abrir mucho. Si cortinas, muebles o cubiertas ocupan esa trayectoria, desplazar el movimiento al exterior podría integrarse mejor a las actividades. Compare ambas alternativas con el recinto completamente amoblado. Registre el destino de cada hoja, la posición de la persona que la opera y los objetos que habría que mover, cerrar o abrir previamente. Esas acciones prácticas permiten detectar diferencias que una elevación exterior aislada no muestra.
Convierta el diseño en una lista comprobable
Una lista de ventanas convierte el diseño en datos comprobables. Para cada proyectante, registre recinto, muro, vano de obra, apertura, punto de manejo, antepecho desde piso terminado y uso. Añada elevaciones interiores y exteriores, muebles, artefactos sanitarios, protección solar y accesos. En remodelaciones, separe vano existente, irregularidades y medidas deseadas, para que el levantamiento determine lo viable. En Chile, consulte a la Dirección de Obras Municipales la clasificación y vía aplicable según dimensiones, altura, anclaje, deslindes, permisos previos y destino. Revise aparte con profesionales competentes las condiciones patrimoniales y demás restricciones del predio.
Consulte todo lo que altere el uso diario: ubicación de la manilla, forma de sostener o limitar el recorrido y diferencia entre medidas del marco, vano de obra y luces libres. Pregunte asimismo cómo se coordinarán encuentros, revestimientos exteriores y protección solar, y qué cuidados necesita la configuración elegida. Conserve las respuestas junto al dibujo aprobado. Bloomcabin informa para ventanas y puertas un plazo de entrega de 4 a 6 semanas, sujeto a la confirmación del pedido. Coordínelo con la ejecución de vanos, uniones, terminaciones interiores y fachada. Estas dos familias tienen una garantía comercial del fabricante de 5 años; lea sus condiciones antes de contratar.
Integre la pieza a la envolvente
No diseñe la proyectante como un objeto independiente. Puertas de terraza, paños fijos, ventanas de techo y puertas interiores definen en conjunto circulaciones, vistas y hábitos de aireado. Una gran salida al exterior en el estar puede hacer que el espacio de trabajo contiguo necesite una función distinta. El sistema elevable-corredizo Patio Life cumple una función de puerta y no constituye un reemplazo equivalente de la proyectante. Aun así, puede determinar dónde quedarán el acceso habitual y la abertura principal. Asigne a cada componente una prioridad: paso, paisaje, iluminación natural, ventilación controlada o expresión arquitectónica. Una misma pieza puede responder a varias, siempre que un movimiento mal elegido no le impida cumplir la tarea principal.
Antes de aprobar, recorra mentalmente un día normal: ventilar el baño, usar la cocina, manejar la protección solar, salir, cerrar al atardecer y limpiar más adelante. Repítalo con puertas abiertas y muebles instalados. Si algo resulta incómodo, aún puede ajustar la manilla, la división, cambiar una hoja móvil por un paño fijo o elegir otro mecanismo. Prepare después una lista final con planos, levantamiento, sentidos de apertura, forma de manejo, obstáculos exteriores y coordinación del montaje. La ventana debe quedar al alcance, no bloquear el interior y cumplir una función clara en la ventilación. Esa es la ventaja de planificar cuidadosamente una abertura alta.
Consultas habituales
¿En qué lugares conviene una proyectante de eje superior?
Puede funcionar sobre cubiertas de trabajo, lavamanos y sectores donde una hoja interior estorbaría. Para ello necesita holgura fuera de la fachada y una manilla que pueda alcanzarse. Examine simultáneamente ambos lados del muro, no únicamente el espacio disponible dentro del recinto.
¿Cómo sé si podré operar una ventana instalada en alto?
Revise su cota respecto del piso terminado, la ubicación de la manilla, los muebles y el método previsto de accionamiento. Haga la prueba con quienes se encargarán de ventilar. Si el uso manual directo resulta incómodo, seleccione y registre otro sistema antes de efectuar el pedido.
¿Sirve este mecanismo en un baño?
Sí puede servir, siempre que permita abrir cómodamente después de ducharse y cerrar bien a continuación. Evalúe su relación con espejo, lavamanos, ducha, alcance de la persona y método de aseo. Por sí sola, la ventana no reemplaza un diseño de ventilación adecuado a la ocupación, al recinto y al edificio.
¿Cómo resuelvo el aseo de una hoja exterior?
Determine con anticipación un punto seguro para llegar al vidrio exterior y a las partes pertinentes del marco. Según el emplazamiento, el trabajo podría realizarse desde el terreno, el balcón o el propio recinto. No base el procedimiento en inclinarse improvisadamente hacia fuera. Solicite revisión profesional cuando el acceso sea difícil.
¿Qué antecedentes sirven para preparar una cotización?
Entregue dimensiones del vano, fotografías de ambos lados, cota desde piso terminado, movimiento previsto, distribución de muebles, protección solar y actividad del recinto. Identifique además bajadas de aguas lluvias, barandas, instalaciones y otros obstáculos. Con esa información será más fácil coordinar manejo, recorrido y encuentros constructivos.
Qué hacer ahora
Elegir una proyectante de eje superior exige pensar en movimiento y uso cotidiano: libera espacio interior, pero lo necesita afuera. Su calidad se comprueba al abrir, cerrar, ventilar y limpiar. Defina primero la tarea de la ventana; luego revise altura de manejo y recorrido exterior, y coordine muebles, protección solar y elementos contiguos. Si existen dudas, compare en el mismo recinto un paño fijo, una ventana que abra hacia dentro y otros mecanismos. Una lista completa, elevaciones confiables y un levantamiento coordinado permiten convertir el vano alto en una solución comprensible y práctica.
