Cómo planificar ventanas redondas, arqueadas y de hastial
Proyecto de ventanas

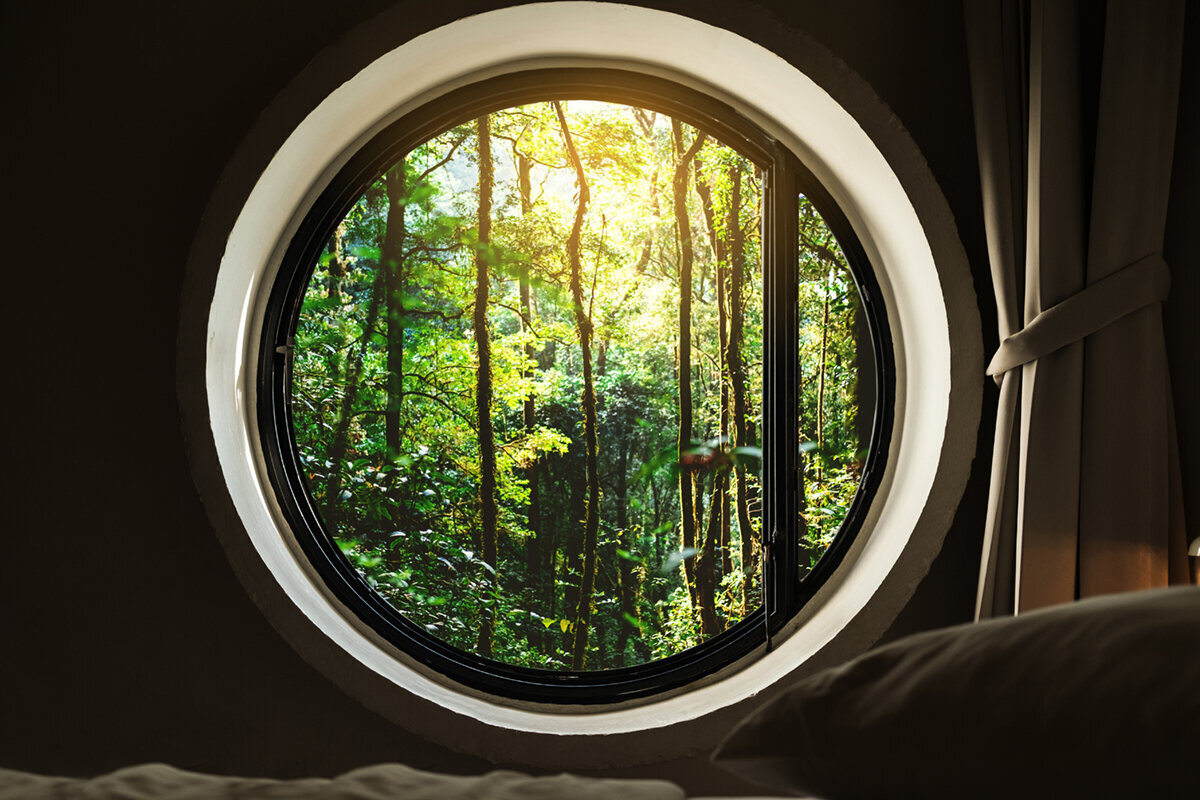

Para que un óculo en la escalera, un arco rebajado sobre una puerta de terraza o una ventana bajo el hastial se integren bien, deben concordar la figura, el vano de obra y el uso. La apariencia exterior es solo una parte del proyecto: el elemento puede aportar luz, ventilación, una vista enmarcada o continuidad a la composición de la fachada. Incluso una decisión menor repercute en levantamiento, despiece, herrajes, encuentros y secuencia de obra. Conviene estudiar primero el conjunto de vanos y luego cada pieza singular; así se evita una solución atractiva en el dibujo, pero desordenada o incómoda al instalarla. Esta guía relaciona las formas circulares, arqueadas y de hastial con las ventanas rectangulares próximas, el aislamiento, el sellado y la instalación.
Ordene primero la fachada y después cada figura
Toda forma singular debe tener una razón dentro del conjunto. Un círculo puede llevar luz a la escalera; un medio punto, coronar una abertura rectangular; y un triángulo, acompañar la inclinación de la cubierta. Represente el paño completo de fachada con pisos, dinteles, alero y ejes de todos los vanos. Compruebe si el centro del círculo coincide con un eje, si el arranque del arco se alinea con los dinteles cercanos y si las diagonales del hastial siguen la cubierta o se apartan de ella intencionalmente. No es únicamente una preferencia estética: esas relaciones hacen que la abertura pertenezca a la arquitectura en vez de parecer agregada con posterioridad.
Dentro del recinto aparecen otras referencias. Una pieza de hastial frente a la cubierta inclinada puede realzar la altura; un óculo junto al descanso produce un punto de luz controlado. Considere desde dónde se mira, cómo se amoblará y cómo se limpiará. Si la prioridad es la iluminación diurna, resulta útil comparar una ventana de acristalamiento fijo : la figura puede responder a la luz y a las proporciones sin reservar espacio para una hoja. Cuando también haga falta ventilar, la parte de forma especial no necesita abrir. Un paño fijo combinado con una hoja practicable sobria, accesible y bien ubicada suele entregar un interior más ordenado y funcional.
Defina la geometría y levántela con anticipación
Las palabras «circular» o «arqueada» no describen lo suficiente una pieza para fabricación. En un círculo hacen falta, como mínimo, el diámetro y su posición respecto del muro terminado. Para un medio punto deben constar ancho, altura total y cota de arranque. Un arco rebajado exige definir su curvatura; los perfiles apuntados o de hastial requieren ancho, altura, ángulos o un contorno exacto. Identifique siempre si cada cota corresponde al hueco estructural, a la abertura ya estucada o al tamaño previsto de la ventana. Confundir esos planos puede revelar errores cuando sellos y terminaciones ya están preparados. Las figuras libres o irregulares quizá necesiten una plantilla a escala. Debe quedar establecido quién la confecciona, desde qué plano del elemento constructivo se obtiene y cómo se señala su orientación. Aclare también si se fabricará con planos, medición digital o una plantilla aprobada; no mantenga simultáneamente documentos incompatibles.
En construcciones existentes, revise las jambas antiguas con especial rigor. Tome ancho, alto y diagonales en diversos puntos, y registre desniveles o deformaciones. Acompañe el levantamiento con fotos a escala, un croquis y marcas inequívocas de interior y exterior. Aunque el hueco parezca simétrico, verifique la posición real de su centro. Una ventana circular de acristalamiento fijo puede orientar el estudio de una abertura destinada a iluminación, pero no reemplaza el plano preciso del contorno. Al cotejar ofertas, confirme cuáles cotas regirán la fabricación y quién comprobará las diferencias de la obra antes de autorizarla.
Estudie toda la abertura
Distinga iluminación fija, apertura y ventilación
Mientras más complejo sea el perímetro, más importante es decidir si esa parte realmente debe abrir. El vidrio fijo conviene cuando el vano queda alto en el hastial, compone el muro de una escalera o se desea una superficie sin la división visible de una hoja. También libera la zona alcanzable inferior para otros usos. En cambio, una hoja móvil necesita marco, herrajes y área de giro; si sigue un arco, su construcción altera además la expresión de la curva. Establezca primero cuánta luz, renovación de aire, vista y facilidad de manejo requiere el recinto. Solo después elija la forma que reúna esas funciones.
Una abertura que solo se alcanza con piso, banquillo u otra ayuda rara vez ofrece ventilación cómoda. En espacios que deben airearse con frecuencia, disponga una altura operable, una manilla accesible y un área despejada delante de la hoja. En lugar de hacer móvil el arco, puede incorporarse una ventana proyectante superior que abre hacia afuera , siempre que su posición y movimiento sean compatibles con el interior y la fachada. De este modo, el paño de figura especial permanece visualmente continuo y el aire se controla desde un punto práctico. Uso, muebles y condiciones de instalación determinan cuál alternativa sirve; distribuya esas funciones antes de cerrar el dibujo de fachada.
Escoja cada arco por proporción y encuentro
El medio punto ofrece simetría y una lectura reposada, pero necesita lados verticales y una cota de arranque definidos con precisión. El arco rebajado, menos alto, suele adaptarse a aberturas anchas. El apuntado conduce la vista hacia arriba y tiene mayor presencia en la fachada. La elección debe responder a proporciones, ejes y trazos del edificio, no solo al atractivo de la figura aislada. Cuando el motivo se repita, registre de forma uniforme radio, arranque y despiece. Una pequeña diferencia entre las alturas de arranque basta para que el conjunto pierda continuidad.
Como remate superior, una ventana de medio punto con vidrio fijo puede situarse sobre una abertura rectangular si diámetro y borde recto se relacionan intencionalmente con la pieza inferior. Eso no la convierte en complemento apropiado para cualquier puerta o ventana. Defina si habrá una franja visible de marco, un travesaño corrido u otra separación entre ambas figuras. La terminación interior de la jamba también debe explicar esa transición. La solicitud debería incluir, además de las dimensiones finales, una elevación con sus líneas de referencia. Así podrá revisarse la relación entre rectángulo y arco antes de autorizar la producción.
Relacione hastial, cubierta e iluminación interior
Una ventana de hastial no se reduce a insertar un triángulo en el muro. Sus diagonales dialogan con la pendiente del techo, el borde lateral de cubierta, el revestimiento interior y, con frecuencia, la estructura. Decida si la parte superior copiará exactamente el techo o si un rectángulo o trapecio aprovechará mejor el recinto. Un triángulo alto lleva claridad hacia el fondo, aunque su sector inferior puede aportar menos a la vista. Otra opción es separar objetivos mediante una ventana rectangular baja y una pieza fija superior. Compare la elevación interior con la fachada y dibuje, como mínimo, dos alternativas a escala: una cercana a la pendiente y otra retraída, con más muro perimetral. La primera ocupa visualmente el hastial; la segunda suele dejar encuentros más legibles. Represente en ambas el espesor y la cara real del marco, no el hueco estructural como si todo fuese vidrio.
Si solo se busca luz en esa zona, una ventana fija triangular o de borde inclinado resuelve directamente la figura. Antes de seleccionarla, proyectista y especialistas de ejecución deben contrastar el perímetro construido, las superficies disponibles para los encuentros y la trayectoria del revestimiento interior. Junto a las diagonales conviene reservar margen para una unión continua y bien resuelta, aunque eso impida ocupar toda el área restante. Los planos deben diferenciar borde de marco, superficie vidriada y terminación de la jamba. Así no sorprenderá que el vidrio resulte menor que el hueco imaginado ni que la pendiente se perciba de modo distinto desde cada cara.

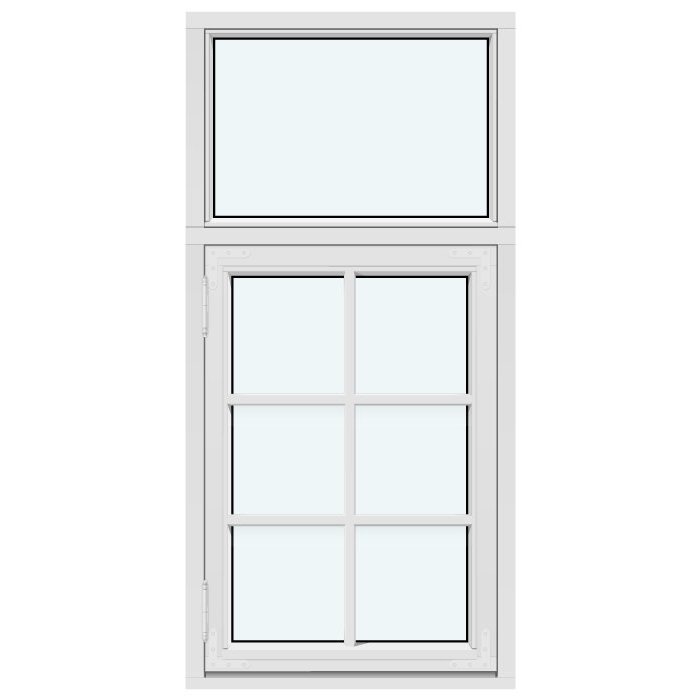

Diseñe una trama de cuarterones desde el inicio
Los cuarterones pueden ordenar el vidrio, recordar composiciones tradicionales o dar escala a un paño amplio. En círculos y arcos, la trama domina la lectura: los radios conducen al centro, una línea horizontal estabiliza la curva y los trazos verticales continúan los ejes de las ventanas rectangulares contiguas. Determine si son únicamente elementos visuales o piezas que separan físicamente los vidrios. Distinga con claridad entre cuarterón y cuarterón divisor de vidrio. El croquis debe indicar cantidad, ubicación, simetría y vínculo con el marco; una nota genérica no basta para fabricar.
Una figura pequeña suele leerse mejor con pocas particiones; una superficie grande bajo el hastial puede necesitar una modulación coordinada. Examine la propuesta de día, a una distancia habitual desde afuera y desde el punto de observación interior. Una retícula armónica en una lámina podría cruzar incómodamente el paisaje cuando se mira desde el recinto. Si existen hojas móviles junto a la pieza especial, una ventana de giro «Kombi», estilo histórico y apertura exterior aporta una referencia para una composición tradicional subdividida. Aun así, dibuje y apruebe expresamente la trama de todo el proyecto: la denominación comercial no establece por sí misma un despiece hecho a medida.
Estudie toda la abertura
Compare ambas caras simultáneamente
Marco, vidrio y jamba cambian de aspecto según se observen desde afuera o desde el recinto. Un arco que exteriormente parece delgado puede mostrar dentro una jamba profunda y mucho muro. En los círculos, la terminación interior debe conservar un borde equilibrado. Bajo el hastial, compruebe que diagonal, marco y revestimiento del cielo formen líneas coherentes. Prepare una elevación por cada cara y al menos una sección para todo vano especial. La sección muestra composición del muro, retranqueos, ubicación de la ventana y continuidad de sus uniones, información ausente en una vista frontal. Añada nivel de ojos, piso y límites importantes del mobiliario. Esto revela si un travesaño atraviesa la visual preferida o un alféizar profundo oculta la zona inferior del vidrio. En escaleras, analice varios peldaños y descansos, pues el centro aparente y el panorama se desplazan mientras la persona sube o baja.
Incluya también el sentido de movimiento. Una hoja interior consume espacio y puede interferir con cortinas, radiadores o muebles; una exterior necesita despeje fuera del edificio. Cuando el recinto es reducido, una ventana de giro de una hoja con apertura exterior permite estudiar otra lógica de uso. No reemplaza por ello una pieza arqueada, sino que ayuda a separar operación y apariencia. Dibuje en planta todo el barrido de la hoja y confróntelo con el amoblamiento futuro. Resolver esa interferencia en los planos es preferible a descubrirla durante el montaje.
Resuelva muro, cubierta y sellos como conjunto
El trabajo continúa más allá del canto visible del marco. La pieza debe enlazarse con el sistema específico de muro o techo y mantener comprensibles las distintas capas. Curvas y diagonales necesitan mayor desarrollo de detalle, porque los materiales no siguen esos bordes con la facilidad de una línea recta. Defina quién diseña la unión, quién prepara la abertura y quién coordina los trabajos. Los planos deben situar la ventana dentro del muro y representar encuentros interior y exterior, revestimientos y transiciones hacia estuco, fachada o cubierta. Una fotografía genérica del producto nunca sustituye la sección correspondiente a la obra.
Vigile especialmente los cambios de geometría: donde nace el arco sobre el rectángulo, en el vértice triangular y en las esquinas bajas del hastial. Si se dejan para el final, perímetro estructural, aislamiento y acabado pueden resultar incompatibles y obligar a improvisar. Una ventana pivotante para cubierta no pertenece al mismo tipo que la instalada en un muro vertical de hastial. La primera trabaja dentro del plano inclinado del techo y requiere otra solución de integración. Diferencie ambas en las especificaciones, señalando ubicación y elemento constructivo. Los profesionales responsables deben validar para la obra concreta tanto la pieza como el detalle previsto para conectarla con la construcción.
Compatibilice preexistencia, carácter y reemplazo
Al sustituir una ventana de forma especial, el aspecto existente entrega antecedentes valiosos, pero no basta como orden de fabricación. Registre el perímetro, el despiece, los anchos visibles de marco, la profundidad de las jambas y su relación con los vanos vecinos. Luego establezca qué se conservará: contorno, simetría, trama tradicional o efecto luminoso interior. El reemplazo puede integrarse sin reproducir todos los detalles. También puede ocurrir lo contrario: una silueta parecida se verá ajena si ignora ejes y particiones del edificio. Use muestras, fotografías tomadas desde diferentes puntos y una superposición gráfica de la solución antigua y la propuesta para compararlas objetivamente.
Si la abertura adquirirá otra función, evalúe todas las consecuencias. Agregar una hoja a una sobreluz decorativa no garantiza una ventilación útil. En cambio, una ventana antigua de dos hojas podría transformarse en una superficie más fija y serena cuando la prioridad sea iluminar. Para estudiar cómo se opera una abertura rectangular ancha puede observarse una ventana doble con hojas hacia adentro. Esa referencia no determina estilo histórico, retícula ni figura del reemplazo. La decisión final debe apoyarse en el levantamiento, las necesidades del recinto y la composición exterior, y no solamente en una foto antigua.
Ordene consulta, aprobación e instalación
Una consulta completa evita pedir antecedentes por partes. Incluya elevaciones acotadas, secciones de uniones especiales, las dos caras, sentido de movimiento, paños que quedarán fijos, plano de cuarterones, color o terminación definidos por el proyecto y fotografías de lo existente. Identifique cada pieza con un código exclusivo. Consulte qué información debe ratificarse antes de producir y compare todas las cotizaciones con idénticos planos. Una oferta aparentemente menor no es comparable si cambia contorno, despiece o funciones. Antes de autorizar, confronte otra vez cada figura con el hueco construido y con la superficie final proyectada del muro.
Integre el programa de obra gruesa, sellos, estucos o fachada y terminaciones interiores. Bloomcabin informa un plazo de entrega de 4–6 semanas para ventanas y puertas, condicionado a la confirmación del pedido; fije la secuencia definitiva después de recibirla. No suponga que las cotas tomadas en obra se corregirán tácitamente al encargar. Antes del montaje, inspeccione código de posición, figura, lado de apertura y daños visibles. Conserve organizados los planos autorizados y documentos de recepción. Las ventanas y puertas tienen una garantía comercial de 5 años; sus requisitos y procedimientos deben consultarse en la documentación correspondiente.
Consultas habituales
¿Es posible abrir una ventana circular?
La posibilidad de apertura debe resolverse como una función aparte. En círculos y arcos, el marco, los herrajes y la hoja modifican considerablemente tanto la imagen como el manejo. Si el propósito es iluminar, una pieza fija suele resultar más limpia. Para ventilar puede convenir otra hoja accesible ubicada cerca.
¿Qué cotas se requieren para fabricar un arco?
Hace falta describir el perímetro sin dudas e identificar el plano al que pertenece cada cota. Un medio punto requiere ancho, altura completa y nivel de arranque; otras curvas necesitan además su definición geométrica. Marque interior, exterior y si mide el hueco estructural, la abertura terminada o la pieza. Una elevación acotada acompañada de sección reduce interpretaciones.
¿Son útiles los cuarterones bajo un hastial?
Depende de las dimensiones, el panorama, las ventanas próximas y el orden buscado para la fachada. Una trama puede dar escala a un vidrio amplio o prolongar ejes existentes, pero también cortar la silueta triangular y obstaculizar la vista. Establezca mediante una elevación aprobada tanto el despiece como el tipo de cuarterón.
¿En qué momento conviene medir?
El levantamiento definitivo debe esperar hasta que puedan evaluarse con seguridad el hueco y las capas que fijan la ubicación de la ventana. El momento varía entre una construcción nueva y una remodelación. Antes de liberar cotas para producción, acuerde la fecha con quienes responden por obra gruesa, composición del muro, encuentros e instalación.
¿Una ventana de hastial necesita autorización?
No existe una respuesta única sin conocer ubicación, edificio y alcance de la intervención. En Chile, consulte oportunamente a la Dirección de Obras Municipales para determinar si corresponde un permiso u otra vía aplicable. Presente los cambios de vano, fachada o estructura y los antecedentes existentes. Si hay protección patrimonial u otras restricciones del predio, revíselas por separado con profesionales competentes.
Cómo continuar
El éxito de una ventana circular, arqueada o de hastial depende de una secuencia coordinada, no solo de su silueta. Derive el contorno de la fachada, el recinto y el uso; resuelva por separado luz y aire; y registre cotas, ejes y trama sin ambigüedad. Los encuentros, el barrido de las hojas y la instalación deben figurar en los mismos antecedentes que la elevación. Antes de encargar, acuerde una vista exterior acotada, otra interior y una sección pertinente. Esa documentación entrega una base confiable para levantar y ejecutar, e integra la pieza especial al edificio sin convertirla en una dificultad tardía de la obra.
