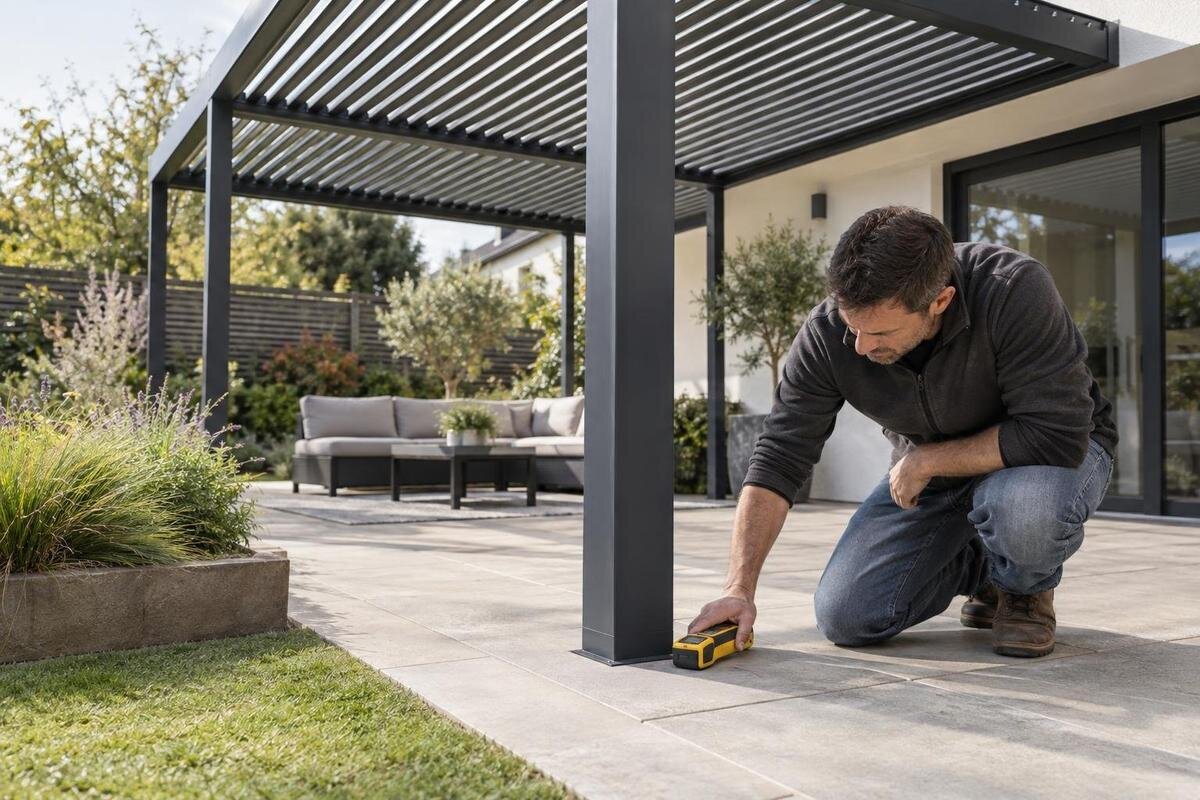

Tuberías y cables ocultos: qué revisar antes de perforar para una pérgola
Planificación de pérgolas
Antes de perforar para instalar una pérgola, hay que saber qué pasa bajo cada apoyo y por dónde siguen las instalaciones. Un plano antiguo o una superficie sin señales no bastan: puede haber redes bajo un radier, dentro de una losa o incorporadas durante una remodelación. La secuencia prudente es reunir antecedentes, encargar una detección adecuada y definir después los anclajes con una evaluación estructural del sitio. Si quedan zonas sin confirmar, deja pendiente la perforación; el taladro no sirve para averiguar qué hay debajo.
Zona de intervención alrededor de cada apoyo
El primer croquis suele mostrar el perímetro de la pérgola y la ubicación tentativa de los apoyos, pero no necesariamente el punto final de cada perforación. Para definirlo hay que conocer el modelo, contar con los dibujos de montaje, revisar el tipo de superficie y acordar una solución de anclaje para el sitio. Marca no solo el centro de cada apoyo, sino toda la zona que podría intervenirse para prepararlo: la huella de una fundación o el área de perforación puede exceder ese punto. Si también se fijará algo a un muro, esas perforaciones entran en el mismo levantamiento. Una superficie despejada desde arriba no descarta redes ocultas.
Si estás evaluando la Pérgola bioclimática Bloomcabin, anota el nombre exacto del modelo y pide sus dibujos de montaje antes de cerrar el replanteo. La página del producto sirve para identificar la opción que cotizas, pero no sustituye un plano de anclaje preparado para tu terreno ni un levantamiento de las instalaciones existentes. Distingue en el croquis la posición propuesta de los apoyos de la ubicación definitiva de las perforaciones: mientras falte la revisión del sitio, no deben confundirse. Conserva la fecha y la versión de los dibujos utilizados para que el instalador y quien revise los anclajes trabajen con la misma información.
Reúne planos y registros de cambios en la vivienda
Busca el plano de arquitectura, las plantas de instalaciones disponibles, los registros de reparaciones y ampliaciones, y las fotos tomadas antes de tapar canalizaciones. Incorpora antecedentes del riego, la iluminación exterior, las piscinas o equipos, los drenajes y otras obras en el patio. Si el terreno tiene administración, pregunta si existen planos de redes comunes o registros de trabajos; para las instalaciones de la vivienda, consulta también a quienes hicieron las modificaciones y al proveedor del servicio cuando corresponda. Anota quién entregó cada documento, su fecha y si refleja lo instalado o solo una propuesta. Las fotos y comprobantes de trabajos pueden aportar pistas que no aparecen en el plano original.
Compara los documentos entre sí y con lo que se ve en terreno. Un recorrido proyectado pudo cambiar durante la obra, una reparación puede haber desviado una tubería y una ampliación quizá no quedó anotada en la carpeta inicial. No borres una línea solo porque no aparece en otro documento: deja constancia de la discrepancia y trátala como posible hasta que se verifique. Separa también los recuerdos de quienes hicieron trabajos de los registros que muestran su ubicación; ambos aportan antecedentes, pero no tienen el mismo grado de precisión. Si cotizas la Pérgola mural Bloomcabin, organiza los dibujos de montaje y los antecedentes del inmueble en grupos separados dentro de la carpeta del proyecto. Así podrás distinguir una modificación del modelo elegido de un cambio en las redes de la vivienda.
Busca señales en el terreno sin dar por confirmado el trazado
Recorre el patio y los accesos con los planos a la vista. Ubica medidores, llaves de paso, cámaras, sumideros, registros de alcantarillado, grifos de riego, focos y canalizaciones que salgan de la casa. Anota hacia dónde parecen continuar, pero considéralo un indicio, no un trazado confirmado: un punto de consumo no revela necesariamente el recorrido completo de una tubería o un cable. Una franja reparada, un cambio de pavimento o una tapa pueden señalar trabajos previos. Fotografíalos y sitúalos respecto de referencias fijas, como un muro o una esquina, para que el especialista pueda contrastarlos con los planos.
Describe la superficie de cada zona de apoyo: tierra, pastelones, pavimento y radier no ofrecen la misma información visible y pueden ocultar servicios de distintas maneras. Revisa también juntas, encuentros con muros y cambios de nivel, sin levantar piezas ni introducir herramientas para buscar redes. Si el piso es continuo, no deduzcas que una instalación sigue el borde o el camino más corto. En el croquis del espacio previsto para la Pérgola Bloomcabin, distingue las señales observadas de los recorridos que solo estás suponiendo. Relaciona cada foto con un punto del dibujo e indica desde dónde la tomaste, para que pueda interpretarse después. Anota también los sectores que no pudiste observar por muebles, equipos u otros obstáculos. Esa información permite explicar al especialista qué parte del patio recorriste y cuál sigue pendiente, sin presentar una inspección visual como una detección.
Incluye todas las redes que podrían cruzar la zona
Las instalaciones que podrían interferir no se limitan a las que llegan desde la calle. En un patio puede haber redes de agua, desagües, alcantarillado, drenajes de aguas lluvia, riego, iluminación, telecomunicaciones o alimentación de equipos. Dentro de una losa o un muro también pueden pasar cables y tuberías que no se ven desde la superficie. Si el proyecto incluye perforaciones en más de un plano, como suelo y muro, incluye ambas zonas en la revisión y describe dónde se trabajaría. Un levantamiento del terreno no responde por lo que hay dentro de una pared.
Considera además las instalaciones privadas que se añadieron con el tiempo y las que dejaron de usarse. Que una red parezca inactiva no significa que haya desaparecido o que se conozca su recorrido. Tampoco basta con que un medidor quede lejos: la conducción podría desviarse o cruzar el patio. Pregunta quién conoce cada servicio y qué antecedente respalda esa información. Si no se logra confirmar una instalación, mantenla como posible interferencia hasta que un especialista la revise, en vez de descartarla para liberar un punto de apoyo.
Qué puede detectar un especialista y qué puede quedar incierto
El equipo se elige según los servicios que se buscan, la superficie y las condiciones del terreno. Un localizador electromagnético puede ayudar a seguir ciertos conductores o tuberías conductoras; un radar de penetración terrestre puede aportar información sobre contrastes bajo la superficie. Ninguno de esos métodos identifica necesariamente todas las instalaciones. El material, la profundidad, la humedad, las interferencias cercanas y la posibilidad de seguir una señal influyen en lo que se logra interpretar. Por eso, usar un aparato no equivale a revisar de forma exhaustiva cualquier tipo de cable o tubería.
Antes de contratar la detección, pregunta qué zona se cubrirá, qué técnicas se usarán y qué servicios podrían quedar fuera del alcance del método. Pide que el informe distinga los trazados localizados, las señales dudosas y las áreas donde no fue posible medir; una marca en el suelo no garantiza que el resto esté despejado. Al solicitar la revisión para el espacio donde evalúas instalar esta pérgola bioclimática de Bloomcabin, entrega el croquis con los apoyos tentativos y cualquier perforación prevista. Explica también qué dudas surgieron al comparar los planos con el terreno. Al recibir los resultados, pide que te aclaren cómo se representan las distintas observaciones y sus limitaciones. El registro debe permitir reconocer qué se localizó y qué sigue sin respuesta, sin convertir una señal dudosa en un recorrido confirmado al pasarla al plano.
Cómo delimitar las áreas dudosas
La revisión debe cubrir la zona de intervención completa, no solo el lugar exacto donde se piensa perforar. Incluye el área donde podrían cambiar los apoyos, las conexiones previstas y los sectores que el instalador necesite intervenir para preparar el terreno. Pide que se indiquen los límites de las áreas revisadas y de las que siguen sin confirmar. Si una zona dudosa ocupa solo parte del croquis, debe quedar claro dónde empieza y termina, en lugar de resumir todo el patio como revisado. Conserva esa distinción al incorporar los resultados al plano de anclaje. La separación necesaria respecto de una red depende de su ubicación y del trabajo previsto, así que no conviene aplicar una distancia universal ni interpretar por cuenta propia una marca de detección.
Si un trazado coincide con un apoyo tentativo, no basta con mover la marca hasta que deje de coincidir. El cambio puede afectar la solución de anclaje o la relación entre las fijaciones; quien revisa la estructura debe decidir si la alternativa es admisible y actualizar el dibujo. Con el modelo de pérgola Bloomcabin ya identificado, presenta el conflicto al instalador con el plano de detección, no solo con una foto de las marcas. Así se revisa el punto nuevo antes de perforar, en vez de convertirlo en un cambio improvisado durante la obra.
Excavaciones exploratorias con supervisión profesional
Si los planos y la detección no permiten aclarar una zona, consulta al especialista y al instalador antes de abrir el suelo. Ellos pueden determinar si hace falta una comprobación adicional o una apertura controlada, y qué método es adecuado para ese lugar. No hagas una perforación de prueba para descubrir qué hay debajo: el primer contacto con un cable o una tubería puede producir daños antes de que alcances a reconocer la instalación. Si hay un servicio que debe revisar su proveedor, coordina esa revisión antes de que comience la preparación de los apoyos.
Deja acordado quién estará a cargo de la intervención, qué áreas quedan pendientes y qué debe ocurrir si aparece una instalación no identificada. Comparte el dibujo de montaje y los resultados de detección antes de evaluar una comprobación en el espacio proyectado para la opción mural de Bloomcabin. Identifica qué duda concreta se busca resolver con esa intervención y quién incorporará el resultado al registro del sitio. Aclara también quién comunicará los cambios al equipo que hará los anclajes, para que no se retome el trabajo con un croquis anterior. Si la comprobación no resuelve la duda, el sector debe seguir figurando como pendiente. Si cambian los puntos de trabajo o se pierde la referencia de las marcas, detén el avance y pide que se revise la información antes de continuar.
Si aparece una tubería o un cable, detén el trabajo
Ante una instalación que no estaba identificada, suspende la perforación o excavación y no la toques, muevas ni intentes comprobar si está en uso. Mantén a las personas alejadas y avisa al instalador y al proveedor del servicio correspondiente para que indiquen cómo proceder. Si hay señales de daño, fuga u otra situación urgente, aléjate y contacta al servicio de emergencia pertinente. No cubras el hallazgo ni sigas trabajando alrededor de él mientras no se haya evaluado.
Una vez controlada la situación, registra el lugar con fotos y anota qué se encontró, quién lo revisó y qué cambió respecto de los antecedentes anteriores. Incorpora el recorrido confirmado a la documentación del terreno para que no vuelva a tratarse como una zona sin instalaciones. Si el hallazgo obliga a reubicar un apoyo, vuelve a revisar el anclaje y el plano estructural; resolver una interferencia no consiste solo en despejar el punto que se había marcado.
Revisa los anclajes según la estructura y el sustrato
La detección de servicios y la evaluación estructural responden preguntas distintas. La primera busca ubicar redes ocultas; la segunda debe revisar la estructura que recibirá la pérgola, la superficie existente y la solución de fijación para ese sitio. Entrega a quien haga la evaluación los antecedentes del sustrato, los resultados de detección y los dibujos correspondientes al modelo. La información debe permitir revisar los apoyos propuestos, no asumir que una superficie firme a la vista sirve para cualquier anclaje. No existe una dimensión de fundación que se pueda aplicar a todos los terrenos sin evaluación.
Antes de autorizar la perforación, revisa que el plano de anclaje esté preparado para el modelo y el sustrato reales, y que no contradiga las zonas con servicios localizados o pendientes. Si consideras el modelo bioclimático de Bloomcabin, utiliza esa referencia para pedir la documentación correspondiente y comprueba que sea la misma elección indicada en el proyecto. Mantén identificados el dibujo de montaje del producto, el levantamiento de instalaciones y la solución de anclaje del sitio: cada uno responde a una pregunta distinta. Si sus referencias no coinciden, pide que se aclare la diferencia antes de usarlos en conjunto. La revisión debe vincular los puntos de fijación propuestos con la información disponible de ese lugar, sin presentar un resultado de detección como una evaluación de la capacidad del soporte.
Qué debe incluir el plano final para la instalación
Prepara un registro que reúna la ubicación de los apoyos tentativos y definitivos, las redes localizadas, las zonas dudosas y las áreas que no pudieron revisarse. Añade referencias claras respecto de muros, esquinas u otros elementos fijos, junto con la fecha de detección, el método informado y las fotos del terreno. Adjunta los planos disponibles y la evaluación de los anclajes. Diferencia las posiciones descartadas de las vigentes para que una marca antigua no se interprete como una instrucción actual. Si hay anotaciones pendientes de aclaración, consérvalas identificadas como tales, sin mezclarlas con los resultados confirmados. Así, el instalador puede entender qué se encontró y qué partes del terreno siguen sin confirmar. Un croquis sin referencias o sin fecha pierde utilidad cuando cambian las marcas o participa otro equipo.
Antes de empezar, compara en terreno el trazado de instalaciones con el plano de anclaje y confirma que ambos correspondan a la misma versión del proyecto. Si después de la detección hubo reparaciones, nuevas excavaciones o cambios de posición, pide actualizar la revisión. Cuando la carpeta del proyecto identifica el modelo mural Bloomcabin, agrega también los dibujos de montaje asociados a esa elección. Comprueba que quienes harán las perforaciones reciban la versión vigente y sepan qué zonas continúan pendientes. Guarda las versiones anteriores como antecedentes, claramente diferenciadas de las que se usarán en la obra. Al terminar, conserva el registro con los cambios que se hayan confirmado durante los trabajos, de modo que una futura intervención pueda partir de esa información y no solo de las marcas iniciales.
Preguntas frecuentes
¿El plano original de la casa basta para saber dónde perforar?
Sirve como antecedente, pero puede mostrar lo proyectado y no lo que quedó instalado después de una reparación o ampliación. Contrástalo con los cambios de la vivienda, las señales visibles y una detección en terreno. Si hay diferencias, deja constancia y no tomes como confirmado el trazado que solo aparece en un documento.
¿Un detector puede confirmar que no hay tuberías ni cables?
No necesariamente. La capacidad de detección depende del equipo, de la instalación, de la superficie y de las condiciones del terreno. Algunas tuberías plásticas, por ejemplo, no se identifican con un detector de metales. Pide al especialista que indique qué zonas revisó, qué pudo localizar y qué limitaciones quedaron.
¿Puedo mover un apoyo si coincide con una instalación marcada?
No conviene cambiarlo por cuenta propia. El nuevo punto puede modificar la solución de anclaje o la distribución de las fijaciones. Pide que se revise la alternativa con el plano de detección y que se actualice la documentación estructural antes de perforar.
¿Hay que revisar bajo un radier si no se ven cámaras o tuberías?
Sí, si se perforará o excavará en esa zona. La ausencia de tapas visibles no permite descartar una canalización dentro o bajo el radier. El método de detección debe considerar el tipo de superficie y los servicios que se espera encontrar.
¿Qué hago si aparece un cable o una tubería que no estaba en los planos?
Detén el trabajo y no toques ni intentes mover lo que encontraste. Mantén a las personas alejadas y avisa al instalador o al proveedor del servicio para que indiquen cómo proceder. Después, registra el hallazgo y revisa los anclajes antes de continuar.
Una instalación bien planificada combina antecedentes, detección en terreno y una solución de anclaje revisada para la estructura existente. Si esos datos no coinciden o dejan una zona sin aclarar, conviene resolver la duda antes de perforar, no durante la obra. El plano final debe mostrar tanto dónde se fijará la pérgola como qué instalaciones se encontraron, cuáles siguen inciertas y quién debe revisar cualquier cambio.
