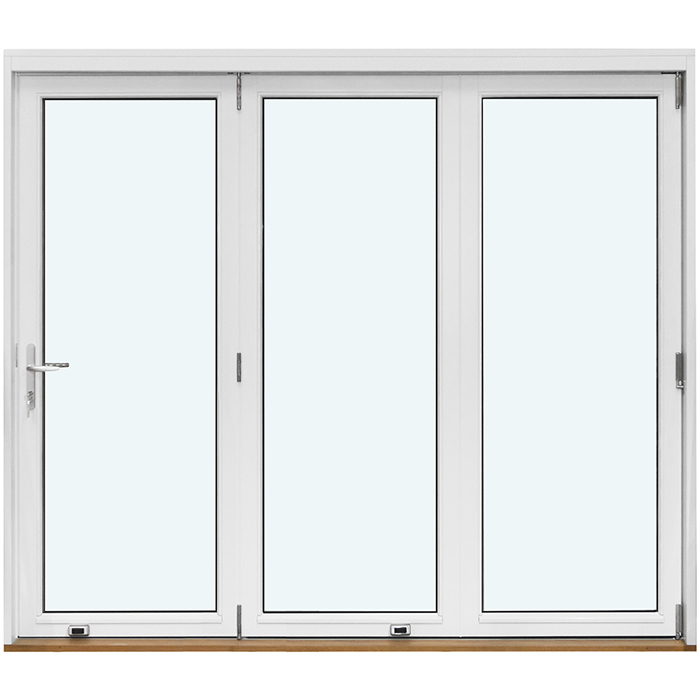

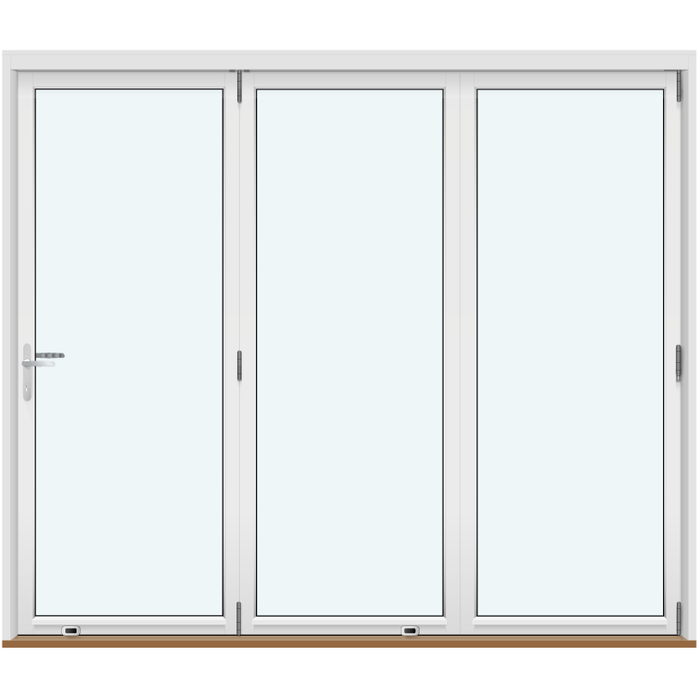

Este sistema permite abrir un paso amplio mediante varias hojas vinculadas entre sí. Todas avanzan hacia el exterior y luego se recogen a la derecha. La maniobra y el espacio requerido son distintos de los de una puerta común de una hoja, de modo que conviene incorporarlos desde el comienzo del proyecto. El equipamiento incluye herrajes Centor y cierre multipunto de alta seguridad.
Cada puerta se fabrica a medida, con alternativas de material, color y manilla. Puede solicitarse en pino o roble, con terminación de madera o revestimiento exterior de aluminio. El acristalamiento aislante admite 2 o 3 vidrios. Para la retícula existen configuraciones sin palillos, solo horizontales o con elementos horizontales y verticales. Estas elecciones permiten coordinar dimensiones, apariencia, distribución del vidrio y forma de uso con cada proyecto.
01
Funcionamiento en el uso cotidiano

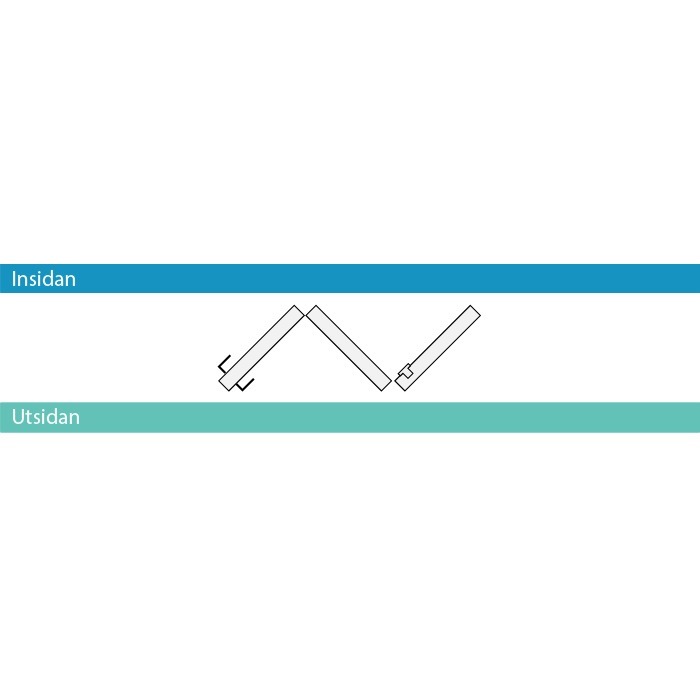

Al abrir, las hojas salen hacia el exterior y se reúnen al costado derecho. Deben desplazarse de manera controlada hasta alcanzar la ubicación prevista para el paquete plegado. A diferencia de una puerta abisagrada simple, aquí varias piezas enlazadas habilitan o cierran el paso. Antes del uso habitual, familiarícese con el recorrido, la dirección del plegado y el sistema de bloqueo.
Reserve espacio delante del vano y también junto al extremo derecho donde se acumulan las hojas. Ningún elemento de la obra ni objeto dejado permanentemente en esas áreas debiera interferir con la maniobra. En el croquis marque exterior, interior, orientación de la vista y costado de recogida. Esa información ayuda a relacionar correctamente el producto con su ubicación definitiva.
La apertura y el bloqueo se realizan mediante el conjunto Centor provisto de cierre multipunto de alta seguridad. Manipule las hojas como una sola unidad y evite forzar la manilla o los puntos de cierre. Al pedir una cotización, informe en conjunto que la puerta abre hacia afuera, que se recoge a la derecha y qué manilla prefiere. Así se identifica con precisión la configuración solicitada.
La manilla influye tanto en la comodidad cotidiana como en la imagen final. Su elección puede coordinarse con el tipo de madera, el tono, el revestimiento de aluminio y la retícula del vidrio. Regístrela como un dato independiente, sin dejar que deba inferirse de una elevación o del plano general. Esto resulta especialmente práctico cuando un proyecto contempla numerosas puertas o ventanas.
02
Construcción, componentes y datos verificados
Las cuatro alternativas de material son pino, pino revestido en aluminio, roble y roble revestido en aluminio. En otras palabras, cada una de las dos maderas puede quedar como terminación principal o incorporar esa cobertura exterior. Especifique la opción completa en la solicitud, porque el marco fijo y las hojas presentan dimensiones distintas cuando se agrega aluminio.
La sección indicada para el marco fijo es de 187 × 60 mm y aumenta a 197 × 60 mm al incorporar aluminio. En las hojas, las cifras correspondientes son 82 × 76 mm y 92 × 76 mm para la alternativa revestida. Cada par describe únicamente la pieza mencionada. El tamaño exterior completo se acuerda aparte, según el proyecto, y no debe deducirse de esas secciones.
El diámetro señalado para las perforaciones de montaje es 14 mm. Esa cifra no define el tamaño total, pues la puerta completa se produce conforme a las necesidades de la obra. Anote por separado las dimensiones del vano actual o proyectado y las del elemento que desea encargar. Indique también los puntos entre los cuales midió y el objeto de cada cota, especialmente si entrega varios planos o croquis.
El producto lleva marcado CE y equipa herrajes Centor con bloqueo multipunto de alta seguridad. La garantía comercial del fabricante dura cinco años y se rige por sus condiciones. Para definir la fabricación deben constar las dimensiones generales, material, tono, manilla, acristalamiento y retícula. Declare expresamente cualquier revestimiento de aluminio, ya que modifica las secciones especificadas para el marco fijo y las hojas.
04
Configuraciones disponibles de hojas y palillaje
Las alternativas sin divisiones reciben estas denominaciones: «3 hojas sin palillos, con recogida a la derecha» y «5 hojas sin palillos, con recogida a la derecha». Permiten escoger entre tres y cinco hojas cuando se quiere mantener libre la superficie acristalada. En las dos composiciones, el desplazamiento final del conjunto se efectúa hacia el costado derecho.
Con retícula solamente horizontal se ofrecen «3 elementos, 1 palillo horizontal, recogida a la derecha», «3 elementos, 2 palillos horizontales, recogida a la derecha», «3 elementos, 3 palillos horizontales, recogida a la derecha» y «3 hojas, 4 palillos horizontales, recogida a la derecha». Cada palillo adicional crea más franjas superpuestas en el acristalamiento. Seleccione la composición que entregue el resultado visual esperado.
También existen «3 elementos, 2 palillos horizontales y 1 vertical, recogida a la derecha», «3 elementos, 3 palillos horizontales y 1 vertical, recogida a la derecha» y «3 elementos, 4 palillos horizontales y 1 vertical, recogida a la derecha». Escriba toda la denominación en la solicitud; así quedarán establecidos sin dudas tanto el número de piezas horizontales como la presencia del palillo vertical.
Conviene decidir primero entre un vidrio despejado y uno subdividido. Si prefiere la segunda alternativa, elija exactamente una combinación del catálogo y su cantidad correspondiente de palillos en cada dirección. La composición de 5 hojas solo aparece entre las versiones sin divisiones. En cambio, todas las retículas enumeradas se asignan a conjuntos formados por 3 hojas o elementos.
Al omitir el palillaje, domina la continuidad del acristalamiento. Las piezas horizontales ordenan el paño en franjas de arriba abajo, mientras que la incorporación de una vertical produce una subdivisión adicional. Compare la retícula con el ancho y alto completos, los ejes de fachada y las puertas o ventanas cercanas. Madera, tono y manilla también modifican el resultado, por lo que es preferible revisarlos en una sola elevación.
05
Cómo revisar correctamente el vano
El emplazamiento debe permitir dos recorridos: la salida de las hojas hacia afuera y su acumulación al lado derecho. Mida el vano de obra independientemente de la dimensión que desea pedir y deje anotados los puntos inicial y final de cada cota. Los antecedentes deben señalar interior, exterior y orientación del observador. En una fabricación personalizada, toda cifra necesita contexto para no confundir el hueco, el tamaño del producto y su posición.
Examine el área exterior por donde avanzarán y se plegarán las hojas. Considere muros, salientes, barandas, peldaños, aleros, desagües, luces y cualquier objeto que permanezca instalado. Revise igualmente el sector derecho destinado a recibir el conjunto recogido. Esta enumeración sirve para inspeccionar las condiciones particulares de la obra; no establece una separación mínima válida para todos los proyectos.
La revisión debe incorporar el piso una vez terminado. Soleras, pavimentos, pendientes y desniveles pueden cambiar la relación entre la puerta y la zona de tránsito. Diferencie las superficies ya construidas de aquellas que aún se ejecutarán y registre cualquier variación prevista de la altura final. Un corte acotado puede mostrar con claridad las diferencias entre la obra gruesa y la terminación futura.
Piense también en la utilización cotidiana del acceso. La circulación frecuente, los muebles ubicados a ambos lados y otras puertas o ventanas próximas pueden condicionar la distribución. Compruebe estos aspectos directamente en el sitio y adjunte las observaciones pertinentes. Un esquema que muestre la mirada, las caras interior y exterior y el punto de recogida derecho suele comunicar mejor la disposición que una serie aislada de cotas.
No obtenga el tamaño del pedido sumando únicamente las secciones de las hojas o del marco. La manufactura personalizada requiere dimensiones vinculadas a las condiciones reales del montaje. Al remitirlas, aclare si describen el hueco actual, el vano que se ejecutará en obra gruesa o el tamaño final solicitado para la puerta. De ese modo, cada cifra conservará una referencia verificable.
06
Madera, color y composición visual
Pino y roble presentan vetas y rasgos propios, por lo que su efecto debe compararse con las terminaciones cercanas, el ambiente interior y el lenguaje arquitectónico buscado. Para ambas especies existe una opción revestida exteriormente en aluminio. Aunque se incorpore esa cobertura, la madera seleccionada continúa siendo parte de la configuración del producto.
El color es otra variable que puede elegir al comprar. Defina el tono junto con la madera y la presencia o ausencia de aluminio. Ventanas, puertas, revestimientos de fachada, cubierta e interiores pueden servir como referencias para compararlo. No es obligatorio repetir una sola tonalidad en toda la construcción: el proyecto puede buscar continuidad discreta o introducir un contraste deliberado.
Revise simultáneamente la retícula, la madera, el tono, la cubierta de aluminio y la manilla. Los trazos horizontales pueden alinearse visualmente con otros vanos o elementos de fachada; un palillo vertical añade una lectura más fragmentada. Cuando no hay divisiones, cobra protagonismo el paño completo. Analizar estas decisiones como un conjunto ayuda a mantener coherencia entre materiales y geometría.
Observe la elevación completa de esta puerta multipartita, no únicamente una de sus hojas. Las opciones combinan conjuntos de 3 o 5 hojas con las retículas indicadas para cada caso. La fuerza visual de esas líneas depende también del tamaño personalizado y de los componentes que rodean el vano. Para comparar alternativas, prepare dibujos completos identificados con la denominación exacta de cada diseño.
Registre el tono en una línea distinta de la madera, la cubierta de aluminio, la manilla, la goma negra del acristalamiento y los herrajes. Así será posible reconocer qué superficies visibles recibirán el color seleccionado. Use como guía las terminaciones ya presentes en fachada, ventanas e interior, y determine si la nueva puerta debe integrarse a ellas o distinguirse mediante contraste.
07
Soluciones relacionadas para otros sectores
En otros accesos puede resultar adecuada una puerta de hoja panelada. La puerta principal relacionada abre hacia el exterior, está hecha de pino y contiene un panel; cuando incorpora vidrio, admite acristalamiento aislante de 2 o 3 vidrios. Para recintos interiores se ofrece otra puerta panelada de pino, con bisagras a la derecha o a la izquierda. Estas categorías cubren funciones diferentes de un conjunto plegable de varias hojas.
Dos familias relacionadas sustituyen el plegado por el desplazamiento lateral de una hoja. Ambas pueden fabricarse en pino o roble, con alternativa revestida en aluminio y acristalamiento aislante de 2 o 3 vidrios. Una utiliza componentes Siegenia y bloqueo múltiple de alta seguridad; la otra equipa piezas Roto-Frank. Antes de comparar detalles, determine si el acceso necesita hojas plegables o una solución corredera.
Para salir a una terraza hay puertas de 1 y 2 hojas con mecanismo oscilobatiente que opera hacia el interior. Se fabrican en pino o roble, con la posibilidad de agregar aluminio, y emplean herrajes Roto-Frank. El recorrido interior exige una organización espacial distinta de la puerta presentada en esta página. Evalúe en cada vano su compatibilidad con la planta, la circulación y el mobiliario.
Cuando solo se necesita entrada de luz, una ventana fija puede reemplazar un acceso practicable. Se ofrecen un formato de líneas rectas y otro circular; ninguno permite apertura. Los dos admiten pino o roble y acristalamiento aislante de 2 o 3 vidrios. La versión recta dispone además de alternativas recubiertas en aluminio. Esto permite asignar funciones diferenciadas a los distintos vanos del edificio.
También puede considerar: Puerta principal panelada con apertura exterior, Puertas interiores paneladas, Puertas correderas laterales Siegenia, Puerta de terraza de 1 hoja, apertura interior, Puerta de terraza de 2 hojas, apertura interior, Puertas elevables correderas Patio Life, Ventanas rectas de vidrio fijo, Ventanas circulares de vidrio fijo.
08
Organice los antecedentes de su consulta
Parta por identificar con precisión el sitio donde se instalará la puerta. Señale las caras interior y exterior, el tipo de obra y el uso que tendrá el acceso. Si las relaciones espaciales no se entienden bien mediante una descripción, agregue un croquis ordenado o las vistas necesarias. Mantenga los mismos nombres en todos los documentos para cada lado y orientación.
Reúna después las cotas importantes y explique qué representa cada una. Distinga entre hueco ya construido, abertura futura y dimensión final que espera para el producto. Debido a que la fabricación es personalizada, ninguna cifra debiera aparecer sin una referencia. Puede adjuntar una nota breve sobre particularidades de la construcción, pero sin dar por resuelta de antemano su respuesta técnica.
Seleccione una de estas configuraciones: pino; pino cubierto con aluminio; roble; o roble cubierto con aluminio. Añada por separado el tono y la manilla preferidos. Esa organización permite distinguir la madera base, la cobertura exterior y las decisiones visibles de diseño. Siempre que exista una denominación precisa, úsela en vez de agrupar varias características bajo una expresión general.
Luego defina el acristalamiento y la distribución de palillos. Para esta última, transcriba la denominación íntegra, incluida la indicación de recogida al costado derecho. Si todavía compara más de una composición, marque cuál es su preferencia y cuáles se incluyen únicamente como referencia. Así se evita combinar por error partes pertenecientes a diseños distintos.
Antes de enviar los antecedentes, verifique que las cotas, accesorios y dirección de recogida se describan consistentemente en todas las hojas. Un esquema o una elevación puede reforzar la identificación de las caras interior y exterior. Con esa revisión, la solicitud queda ordenada y cada dato puede vincularse con las condiciones concretas del montaje.
¿Cuál es el diámetro de las perforaciones de montaje?
La especificación indica 14 mm. Este dato corresponde solamente a las perforaciones; no describe las secciones del marco fijo o de las hojas ni las dimensiones generales del producto fabricado a medida.
¿Se puede escoger el color?
Sí. El tono es una de las elecciones disponibles al configurar el producto. Compárelo con la fachada, el interior, las terminaciones vecinas y la variante de material para integrarlo de forma intencional al proyecto.
¿Puedo seleccionar la manilla?
Sí, existen alternativas de manilla. Considere tanto su apariencia como la forma en que se usará diariamente. Déjela especificada junto con la madera, el color y el costado de recogida de las hojas.
¿Qué conviene considerar al escoger pino o roble?
Cada especie presenta una apariencia natural característica, y las dos admiten cobertura de aluminio. Compare el resultado buscado hacia el interior, la expresión exterior y las demás terminaciones contempladas para la obra.
¿Qué efecto produce el palillaje en el diseño?
Los palillos horizontales crean franjas superpuestas en los paños acristalados. Al añadir uno vertical, la retícula incorpora otra subdivisión. Si se omiten todos, la composición se percibe más tranquila y predomina la continuidad del vidrio.
¿Qué antecedentes ayudan a preparar una solicitud precisa?
Entregue las cotas del vano e identifique claramente su referencia. Agregue las caras interior y exterior, la recogida a la derecha, material, tono, manilla, acristalamiento aislante de 2 o 3 vidrios y denominación completa del palillaje. Un esquema acotado o elevaciones pertinentes permiten comprender la orientación, el sitio de montaje y el recorrido de las hojas.
¿Qué vigencia tiene la garantía comercial?
El fabricante ofrece cinco años de garantía comercial para esta puerta, conforme a sus condiciones. Guarde la documentación de la configuración encargada, donde deben quedar identificados material, dimensiones, vidrio, tono, manilla y palillaje.
¿Este producto cuenta con marcado CE?
Sí. La puerta plegable con apertura exterior lleva marcado CE.
