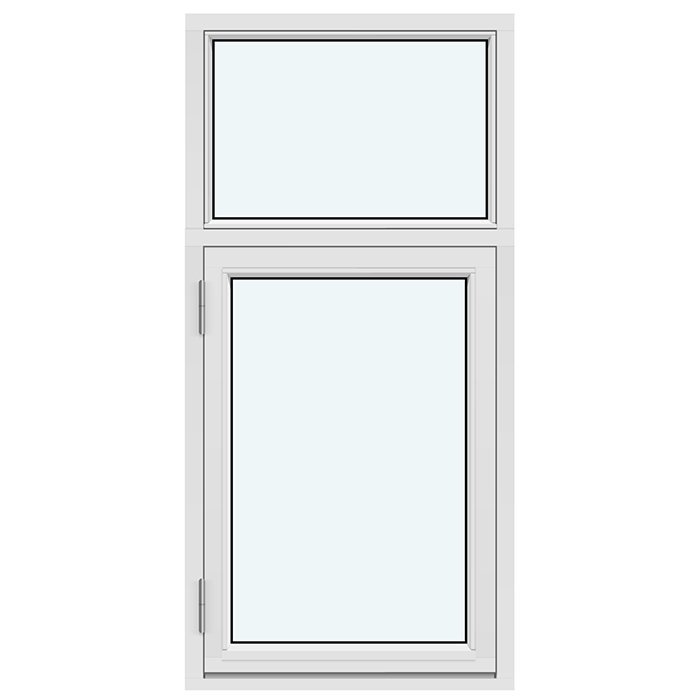

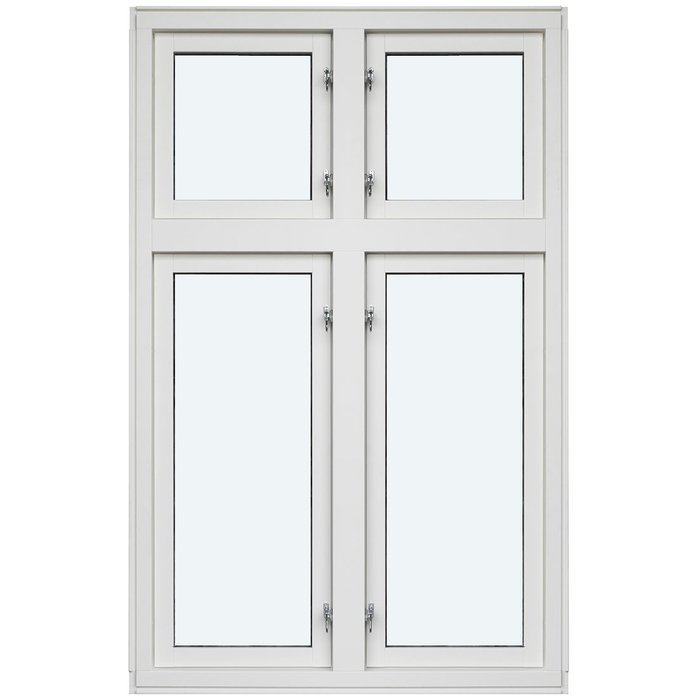

Ventana abatible «Kombi», apertura exterior

Sector fijo y hoja practicable reunidos en un conjunto armónico

Ventana batiente «Kombi» con apertura exterior

Ventana Kombi hecha a medida, con un sector inmóvil y una hoja que abre al exterior. Puede pedirse en pino o roble, además de versiones revestidas en aluminio. Defina color, manilla, acristalamiento y uno de los trazados de palillos indicados según su proyecto.

Apertura

Hacia el exterior

Material

Pino o roble, disponibles asimismo revestidos en aluminio

Acristalamiento

Unidad de vidrio aislante con capa térmica, borde cálido y carga de argón

Personalización

Medidas, color y manilla personalizables

01

Operación y uso cotidiano

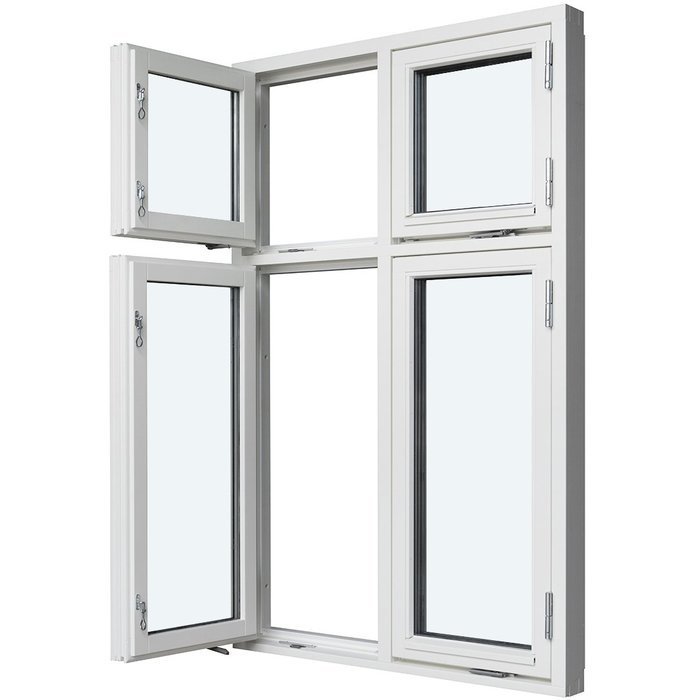

En este modelo combinado, únicamente la hoja batiente se acciona y gira al exterior; el otro sector permanece inmóvil y acristalado. La función de cada parte queda así claramente delimitada durante el uso diario. Esta disposición sirve cuando una misma abertura debe contener una zona practicable y otra estable, conservando una lectura visual continua. Entre las opciones disponibles puede escoger una manilla acorde con la operación prevista y con la propuesta estética de la ventana.

El giro exterior evita reservar dentro de la habitación un espacio equivalente para la trayectoria de la hoja, algo útil al ordenar muebles u objetos cercanos. En cambio, debe considerar el área libre del lado de afuera. Antes de elegir, verifique que el emplazamiento permita ese recorrido sin obstáculos. La revisión debe abarcar el vano, su entorno y la manera en que se utilizará la ventana. Defina esta característica desde el comienzo, antes de decidir la retícula o la terminación cromática.

En la solicitud, identifique sin ambigüedad cuál módulo quedará inmóvil y cuál será practicable. Un croquis sencillo, rotulado con el lado desde el que se observa, permite comunicar ambas posiciones y la retícula requerida. Resulta especialmente conveniente cuando cada zona lleva una división diferente. Copie la denominación íntegra del patrón y dibuje cómo deberá aparecer esa distribución en la elevación prevista de la ventana.

La manilla se escoge dentro de la configuración ofrecida. SPILKA e IPA son las marcas señaladas para los herrajes de construcción, dato que debe distinguirse de la manilla elegible. Al consultar, explique qué manilla prefiere y cómo prevé operar la ventana. Complete la información con tamaños, madera y terminación del bastidor, color, vidrio y palillaje para presentar una selección ordenada.

02

Estructura, materiales y medidas técnicas

Las alternativas son pino, pino revestido en aluminio, roble y roble revestido en aluminio. Indique siempre en conjunto la madera y la presencia o ausencia de esa protección metálica. Los perfiles cambian con la ejecución: el marco perimetral mide 105 × 57 mm, o 115 × 57 mm cuando lleva aluminio. El marco de la hoja corresponde a 76 × 65 mm y alcanza 86 × 65 mm en la versión revestida. Son dimensiones de perfiles o piezas, no el ancho ni el alto total del producto.

El diámetro indicado para los orificios de montaje es 14 mm. No lo use como tamaño del vano ni como separación entre anclajes. Para definir la ventana completa siguen siendo imprescindibles las dimensiones de fabricación correspondientes al proyecto. Al tratarse de un producto hecho a medida, diferencie el tamaño general solicitado de los datos técnicos anteriores. Un plano acotado y con rótulos comunica mejor esa información que una lista de números aislados.

Este modelo admite unidades aislantes de 2 o 3 vidrios. El conjunto incorpora capa reflectante del calor, borde cálido CHR y carga de argón; el encuentro del cristal utiliza juntas negras de goma. La ventana «Kombi» exhibe marcado CE y cuenta con garantía comercial del fabricante por cinco años. En la solicitud, registre el vidrio requerido aparte de las cotas y de las decisiones sobre material y apariencia.

Los herrajes constructivos indicados provienen de SPILKA e IPA. Pueden personalizarse las dimensiones, la terminación cromática y la manilla, además de escoger material, acristalamiento y retícula entre las variantes ofrecidas. Escriba la opción material completa —por ejemplo, pino revestido en aluminio o roble sin esa protección— para comunicar sin dudas cómo deberá componerse el bastidor.

05

Cómo revisar el vano proyectado

Como el producto se fabrica según pedido, la planificación comienza con un registro inequívoco de la abertura constructiva. Asigne una referencia a cada cota en vez de enviar números sueltos. El croquis debe señalar el punto desde el que se observa, además de las caras interior y exterior. Marque dónde irá el vidrio inmóvil y dónde la hoja operable. De ese modo podrán interpretarse conjuntamente cotas, sentido de giro y elevación final.

Mida la abertura en varios lugares apropiados para revelar eventuales diferencias de la construcción existente. Los datos publicados del marco perimetral, del bastidor móvil y de los orificios de montaje no reemplazan las cotas particulares del vano ni el tamaño general requerido. Registre por separado esas tres clases de información y rotule cada valor. El criterio vale para construcciones existentes y para obras nuevas cuya abertura ya esté representada en los planos.

El sentido de giro constituye una decisión central para este producto. Como la hoja avanza al exterior, debe quedar espacio suficiente afuera para accionarla como se prevé. Revise objetos y elementos constructivos, actuales o futuros, que puedan invadir su trayectoria. La respuesta depende del emplazamiento específico: el mecanismo exterior debe funcionar tanto con las condiciones físicas circundantes como con el uso pensado para la ventana.

Dibuje la retícula escogida en la misma elevación utilizada para identificar la zona inmóvil y la practicable. Esto facilita contrastar cotas y apariencia. Si la abertura presenta irregularidades o encuentros especiales, descríbalos claramente y muéstrelos en el croquis. Una documentación legible debe separar las dimensiones constructivas del vano, el tamaño final solicitado y las cotas publicadas de los perfiles, lo que permitirá revisar la consulta con precisión.

06

Material, color y equilibrio visual

La imagen del modelo combinado depende de la relación entre madera, terminación cromática, vidrio y palillaje. Tanto el pino como el roble se ofrecen sin protección metálica o revestidos en aluminio. No abrevie estas opciones, porque el metal complementa una madera específica y no la sustituye. La alternativa apropiada es una decisión estética que puede valorar desde dentro, desde afuera y frente al lenguaje de la arquitectura existente.

Puede escoger el color. Describa el tono con precisión y vincúlelo expresamente a la ejecución material solicitada. Obsérvelo desde las caras interior y exterior, considerando también el edificio. Una lámina rotulada o una elevación sencilla resulta muy útil cuando varias ventanas deben incorporarse a una fachada y a una paleta cromática ya definidas.

La proporción entre el vidrio inmóvil y la parte practicable influye en toda la elevación. Una zona continua puede actuar como plano amplio y sereno, mientras una retícula sobre la hoja aporta un ritmo más fino. Repetir divisiones similares produce regularidad; diferenciarlas asigna protagonismo desigual. Para evaluar el efecto, use una vista simple de la fachada que incluya líneas, aberturas y elementos vecinos.

La manilla también participa en la apariencia, pero no debe confundirse con los herrajes constructivos. Incluya la alternativa preferida en un resumen que reúna madera, acabado y palillaje. Será más fácil verificar si todas las decisiones siguen una intención estética coherente. Las juntas negras de goma resuelven técnicamente la unión con el cristal; el aspecto global depende principalmente del bastidor, el color, la extensión acristalada y su retícula.

07

Alternativas relacionadas para comparar

El modelo batiente «Kombi» integra un módulo inmóvil y otro que gira al exterior. Si esa solución no corresponde a la abertura planificada, revise otras ventanas o puertas del catálogo. Parta por determinar si se instalará en fachada o techo, si debe operar hacia dentro o afuera y si necesita una o dos hojas móviles o acceso a una terraza. Luego contraste madera, vidrio y propuesta visual dentro de la categoría correcta.

Para una abertura de techo se ofrece una ventana pivotante con manilla de operación ubicada abajo. En fachadas, una alternativa son los modelos reversibles de eje vertical, con una o dos hojas y giro exterior. Al igual que Kombi, pueden pedirse en pino o roble, incluso con protección de aluminio, y admiten unidades aislantes de 2 o 3 vidrios. Las retículas disponibles dependen de cada categoría.

Cuando se requiere giro interior, hay modelos de una y dos hojas provistos de función de inclinación. Se fabrican en pino o roble, con alternativas protegidas en aluminio, y utilizan unidades aislantes de 2 o 3 vidrios. Para una exigencia EI30 existe otro producto específico: una ventana de roble resistente al fuego, operable hacia dentro y con 2 vidrios. Defina primero la categoría según el mecanismo y el uso.

Si el proyecto necesita paso hacia una terraza, considere las puertas exteriores de una hoja en vez de una ventana. Hay una ejecución regular y otra de estilo histórico. Dependiendo de la variante, sus esquemas incluyen cristal continuo, palillos horizontales o verticales y soluciones que unen vidrio con panel ciego. Además de la apariencia, confirme si necesita solamente ventilación mediante una hoja operable o una entrada completa a la terraza.

Estos productos permiten revisar soluciones para techo, fachadas con giro interior o exterior, resistencia EI30 y paso a terraza: Ventana pivotante para techo, Ventana reversible de una hoja y eje vertical, apertura exterior, Ventana reversible de dos hojas y eje vertical, apertura exterior, Ventana de una hoja con apertura interior, Ventana de dos hojas con apertura interior, Ventana EI30 resistente al fuego, apertura interior, Puerta de terraza de una hoja con apertura exterior, Puerta histórica de terraza, una hoja y apertura exterior.

08

Prepare la solicitud por etapas

Inicie con una breve descripción del proyecto y señale que busca una ventana Kombi compuesta por una parte inmóvil y una hoja batiente exterior. Explique dónde se instalará y adjunte una elevación simple. Rotule si el dibujo está observado desde dentro o desde afuera. Esto permite interpretar desde el comienzo la organización requerida, el sentido del mecanismo y las condiciones constructivas circundantes.

Agregue las dimensiones solicitadas para fabricar el producto, distinguiéndolas de las cotas constructivas de la abertura y de los datos publicados para los perfiles. En un croquis rotulado puede reunir líneas de medida, ambos módulos, caras interior y exterior y punto de observación. Mantenga unidades métricas y no entregue cifras sin identificar. Represente asimismo cualquier irregularidad o condición particular de los elementos contiguos.

Seleccione después la ejecución material completa: pino, pino protegido por aluminio, roble o roble protegido por aluminio. Registre aparte el color y la manilla requeridos. Así podrá diferenciarse qué decisión corresponde al bastidor, cuál a su acabado y cuál al mando. Las marcas SPILKA e IPA identifican herrajes técnicos del producto y no deben interpretarse como alternativas de manilla.

Indique si requiere una unidad aislante de 2 o 3 vidrios y transcriba íntegramente el nombre de la retícula elegida. Verifique que el dibujo reproduzca correctamente las divisiones asignadas a cada módulo. Cuando sean diferentes, debe resultar evidente cuáles corresponden al sector inmóvil y cuáles a la parte operable. Rotular el lado de observación evita invertir por error la cara interior y la exterior.

Antes de enviar, revise que mecanismo, cotas, material, color, unidad de vidrio, retícula y manilla estén completos y sean coherentes. Todos los planos deben llevar rótulos, y las dimensiones constructivas de la abertura han de mantenerse separadas del tamaño final solicitado y de las cotas técnicas de perfiles. Una solicitud ordenada nos permite comprender el proyecto y preparar con mayor precisión la ventana batiente «Kombi» hecha a medida.

¿Qué alternativas de material puedo pedir?

Puede solicitar pino, pino protegido por aluminio, roble o roble protegido por aluminio. Incluya la ejecución material completa junto con las demás especificaciones del proyecto al enviarnos su consulta.

¿Es posible escoger el color?

Sí. El color puede seleccionarse entre las opciones ofrecidas. Como su efecto cambia según la madera, el palillaje y el contexto arquitectónico, describa con precisión el tono buscado y asócielo a la ejecución material elegida.

¿La manilla se puede elegir?

Sí, hay alternativas de manilla. Incorpore su preferencia al pedido para evaluarla junto con las cotas, la madera, el acabado cromático, el vidrio y la retícula. SPILKA e IPA identifican herrajes constructivos y no representan una lista garantizada de marcas de manillas elegibles.

¿Por cuánto tiempo está garantizada la ventana Kombi?

El fabricante ofrece una garantía comercial de cinco años para la ventana batiente «Kombi». Guarde la documentación del pedido y la ficha completa, de modo que queden registrados tamaños, material, color, acristalamiento, palillaje y manilla de la ejecución adquirida.

¿Cada módulo puede llevar una retícula diferente?

Sí. Entre las opciones hay esquemas que asignan divisiones distintas a la zona inmóvil y a la hoja operable. Por ejemplo, es posible conservar continuo el primer vidrio y añadir palillos horizontales o verticales al segundo. Para hacerlo, escoja uno de los patrones disponibles.

¿Puede adaptarse a un vano particular?

La producción según medidas permite ajustar el modelo a la abertura prevista. Necesitamos cotas confiables y una identificación clara de las condiciones de montaje. Incluya además el espacio que recorrerá la hoja cuando se desplace al exterior.

¿Hay protección de aluminio para el pino y para el roble?

Sí, las dos maderas se ofrecen en ejecuciones revestidas. No anote únicamente «aluminio»: especifique también la madera que servirá de base. De esta manera quedará claro si la elección corresponde a pino o roble.

¿Qué hago si requiero un mecanismo distinto?

Primero determine hacia dónde debe operar la hoja. Kombi gira al exterior. Para otras condiciones, revise modelos de apertura interior, ventanas reversibles exteriores o una solución pivotante para techo. La elección dependerá del emplazamiento, el sentido de operación y si se requiere una o dos hojas móviles.

Pida su ventana «Kombi» hecha a medida

Configure la ventana combinada para las necesidades del proyecto. Envíenos las cotas previstas, la ejecución material, el color, la retícula, la unidad de vidrio y la manilla que prefiere. Una especificación clara nos ayudará a interpretar la solicitud y preparar el modelo batiente «Kombi», con giro exterior, para la abertura planificada.
