Ventana abatible «Kombi» de estilo histórico con apertura exterior

Composición tradicional con sector fijo y hoja practicable

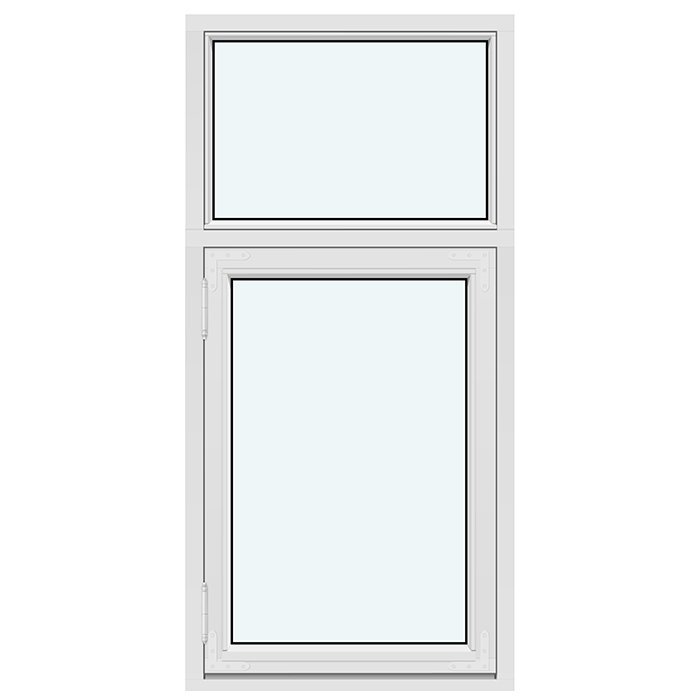

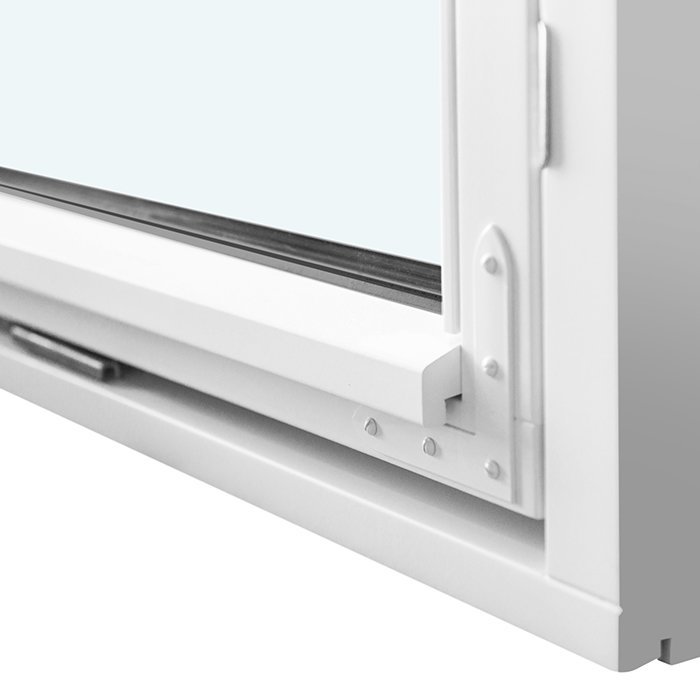

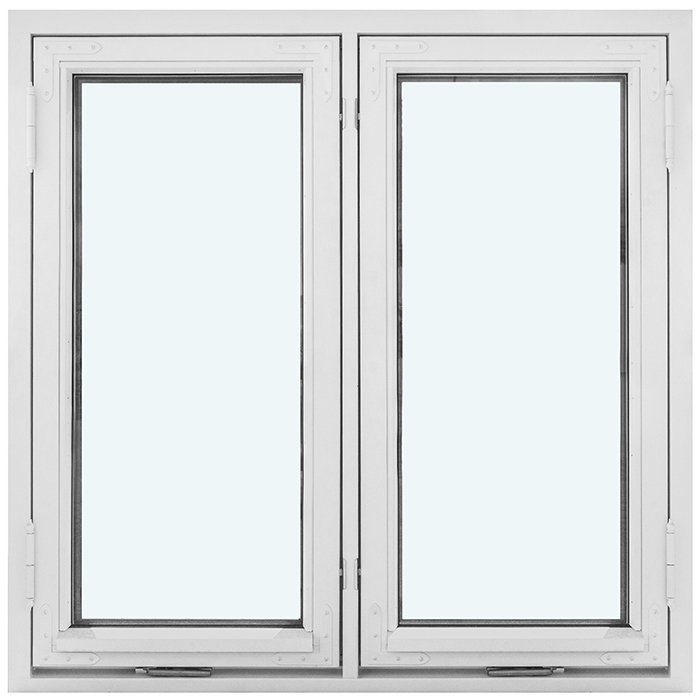

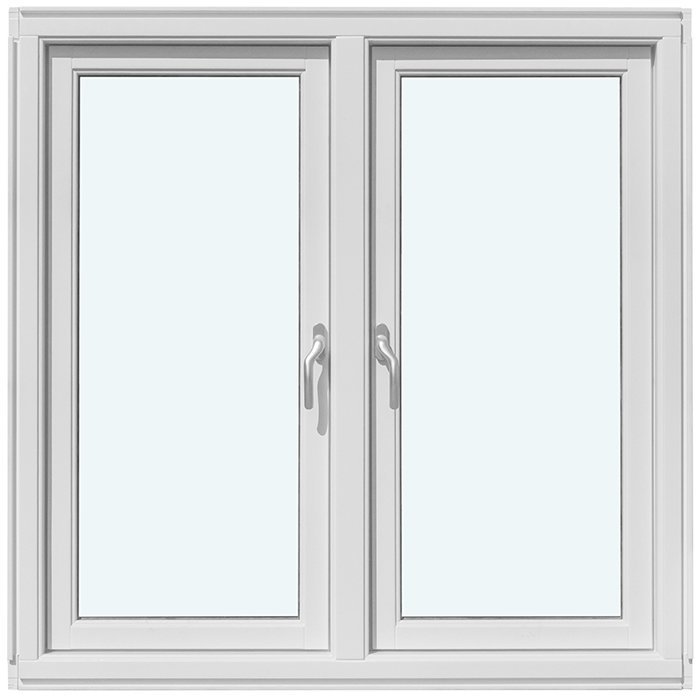

Ventana histórica Kombi con hoja abatible hacia el exterior

Ventana de madera fabricada a medida, con sector fijo, hoja que abre al exterior, palillaje configurable y vidrio aislante.

Apertura

Hacia el exterior

Madera

Pino o roble

Acristalamiento

Vidrio aislante doble o triple

Marcado

Marcado CE

01

Funcionamiento en el uso diario

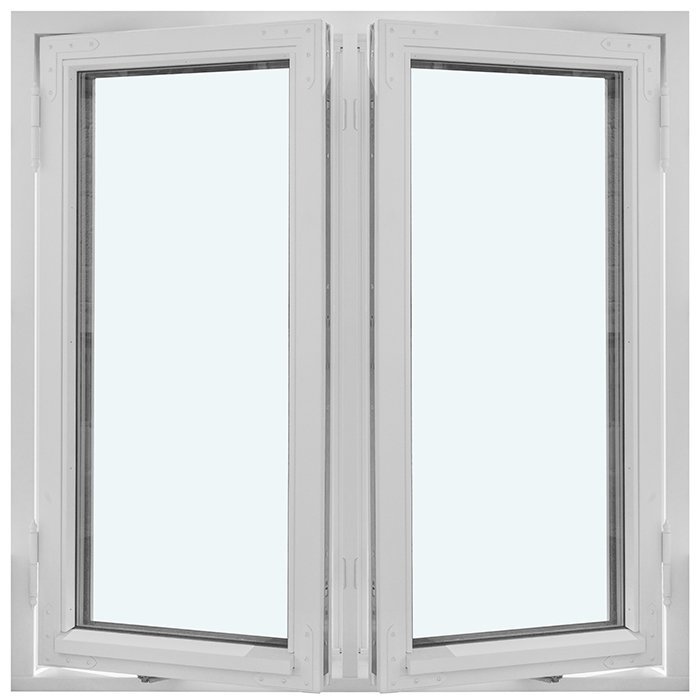

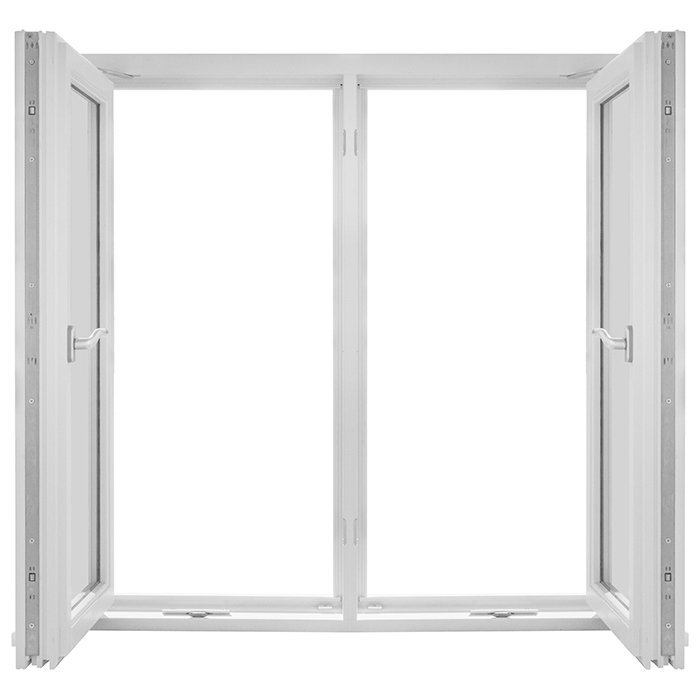

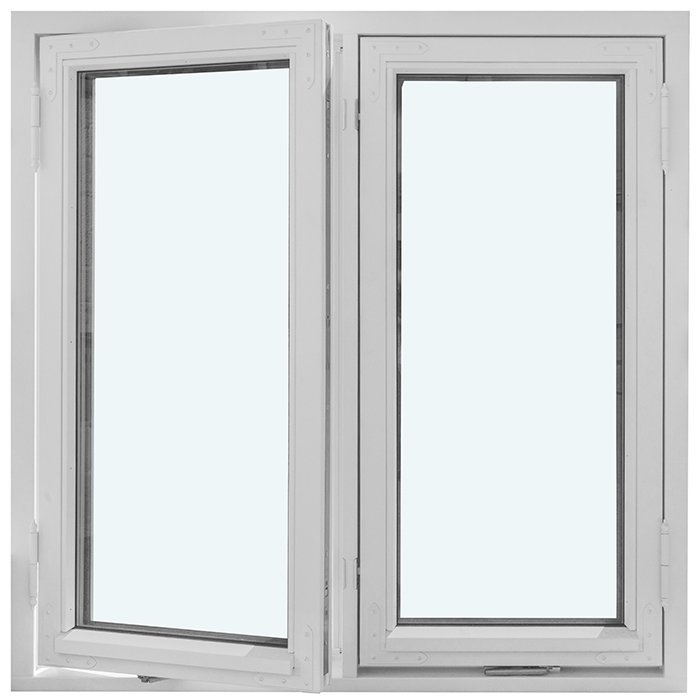

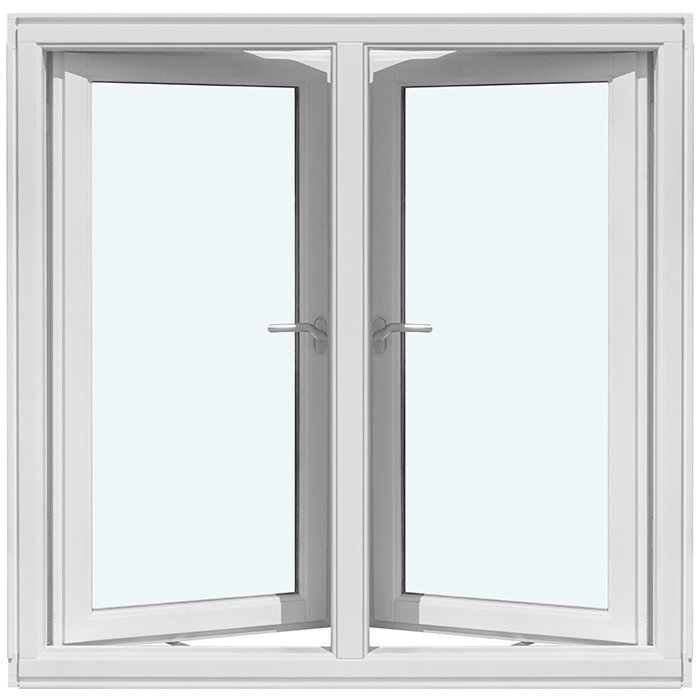

En el modelo Kombi, la hoja constituye el elemento móvil y gira hacia el exterior; el sector contiguo permanece vidriado y fijo. La operación cotidiana resulta sencilla: solo se acciona la hoja, mientras la otra parte conserva su posición. Es una solución para proyectos que buscan reunir, dentro de una superficie continua, una sección practicable y otra inmóvil.

El recorrido exterior de la hoja debe mantenerse despejado. Revise objetos frente a la ventana y también encuentros cercanos, vanos, barandas o plantas. El espacio libre es necesario durante todo el giro y mientras la hoja permanece abierta. Conviene examinar anticipadamente el lado exterior considerando las dimensiones previstas, la ubicación de montaje y la posibilidad de acceder a la ventana.

La altura y posición de instalación también afectan la comodidad. Determine desde dónde podrá alcanzar la manilla y mover la hoja. Por ejemplo, una cubierta profunda bajo la ventana dificulta más el acceso que un vano ubicado en un muro despejado. Considere la manilla disponible al definir el producto y, si la instalación condiciona el manejo, descríbala al realizar la consulta.

El sector fijo no se acciona: aporta una superficie estable junto a la hoja y participa en la apariencia del conjunto. Según el palillaje seleccionado, puede verse más neutro o continuar parte de las líneas presentes en la hoja. Evalúe por separado el espacio y alcance necesarios para operar la parte móvil, y el vínculo visual que desea establecer entre ambas secciones.

Antes de accionar la hoja, verifique que nada obstruya su recorrido exterior, especialmente si han crecido plantas o se han movido objetos próximos.

02

Estructura, componentes y medidas

La estructura reúne el marco exterior, el bastidor de la hoja móvil y un sector vidriado fijo. Está disponible en pino y roble. Relacione la madera escogida con el color, el palillaje, la manilla y los componentes existentes en el edificio. Los herrajes suministrados son de SPILKA e IPA.

Las cifras del producto se concentran aquí: la sección del marco exterior es de 105 × 57 mm y la del bastidor de hoja, de 76 × 65 mm. Las perforaciones para montaje son de 14 mm. Se entrega una garantía de fabricante de 5 años. Puede pedirse vidrio aislante de 2 o 3 láminas. Son datos de piezas y prestaciones específicas, no la profundidad, anchura ni altura total de la ventana.

El producto tiene marcado CE. Para solicitar una configuración deben definirse las dimensiones, especie de madera, terminación de color, manilla, tipo de vidrio y esquema de palillaje. Registre cada dato por separado para identificar con precisión cómo se combinan la parte fija y la hoja que gira al exterior.

No confunda las secciones de los marcos con el tamaño completo del producto. Las cifras anteriores pertenecen al marco exterior y al bastidor de la hoja. Las dimensiones de fabricación dependen del vano destinado a la instalación y de las medidas informadas al consultar. Por eso, no use las secciones de los componentes como medidas exteriores terminadas. Anote aparte el levantamiento del vano y los datos técnicos del producto.

La hoja y el sector fijo conforman una sola unidad. En consecuencia, además del tamaño general, la solicitud debe mostrar cómo quiere distribuir ambos elementos. Puede acompañar el texto con un dibujo sencillo que identifique cada sector y señale el sentido de giro. Indique también desde qué cara se interpreta el esquema para evitar dudas sobre la orientación.

05

Revisión del vano de instalación

Como se fabrica según pedido, una solicitud confiable parte por examinar cuidadosamente el vano. Tome medidas en distintos puntos, ya que los muros y encuentros antiguos pueden presentar irregularidades. Registre cada cifra junto con el lugar exacto donde fue obtenida. También indique desde qué cara debe leerse el dibujo o la descripción.

Luego observe todo lo que rodea la abertura. Afuera debe existir espacio suficiente para completar el giro de la hoja. Aleros, retornos del vano, barandas, plantas y otros elementos próximos pueden condicionar el proyecto. Adentro, compruebe que sea posible alcanzar la manilla. Alféizares, mesones, muebles o instalaciones cercanas pueden volver menos cómoda la operación.

Examine además el encuentro constructivo. Si la definición dimensional depende del estado del vano, los materiales vecinos o revestimientos existentes, inclúyalos en los antecedentes. En un recambio conviene registrar por un lado lo que ya está instalado y, por otro, el tamaño esperado del nuevo producto. No copie medidas de componentes antiguos sin comprobar que correspondan al encargo actual.

Debe quedar inequívoca la posición relativa de la hoja y del sector fijo. Decir «izquierda» o «derecha» no basta si falta la cara de referencia. Marque en el dibujo qué lado corresponde al interior, cuál al exterior y dónde se ubica la hoja que abre hacia afuera. Represente también el palillaje en la sección correcta. Una orientación precisa evita consultas posteriores al preparar el pedido.

Esta inspección preliminar no sustituye la revisión técnica del proyecto, pero ordena la información de partida. Permite diferenciar dimensiones levantadas, condiciones observadas y preferencias estéticas. En construcciones históricas es particularmente útil, porque los vanos, encuentros y piezas colindantes pueden variar. Con antecedentes claros será más fácil especificar la madera, terminación, cristales, manilla y retícula deseados.

06

Madera, color y resultado visual

La apariencia tradicional depende de la interacción entre madera, distribución de las secciones, palillaje y color. El producto se ofrece en pino o roble. Para decidir, observe el carácter que busca para el inmueble y los componentes visibles que ya tiene, incluidas puertas, ventanas y piezas de madera. Luego coordine la terminación, la manilla y la retícula con el material escogido y el concepto general.

También puede escoger una terminación de color. Esta puede integrar la ventana a la fachada o destacar con mayor fuerza su subdivisión. En una construcción existente, tome como referencias las puertas, ventanas, revestimientos y demás partes visibles. En un diseño nuevo, incorpore el tono a la propuesta global de materiales. Especifique claramente el color solicitado.

La configuración Kombi reúne una sección inmóvil y otra accionable. Los palillos pueden organizar cada una de modo diferente o repetir ciertos trazos sobre ambos cristales. Una parte fija despejada junto a una hoja subdividida enfatiza el elemento móvil; las líneas verticales o cruzadas, en cambio, aproximan visualmente las dos superficies. La elección debe corresponder a una de las disposiciones ofrecidas.

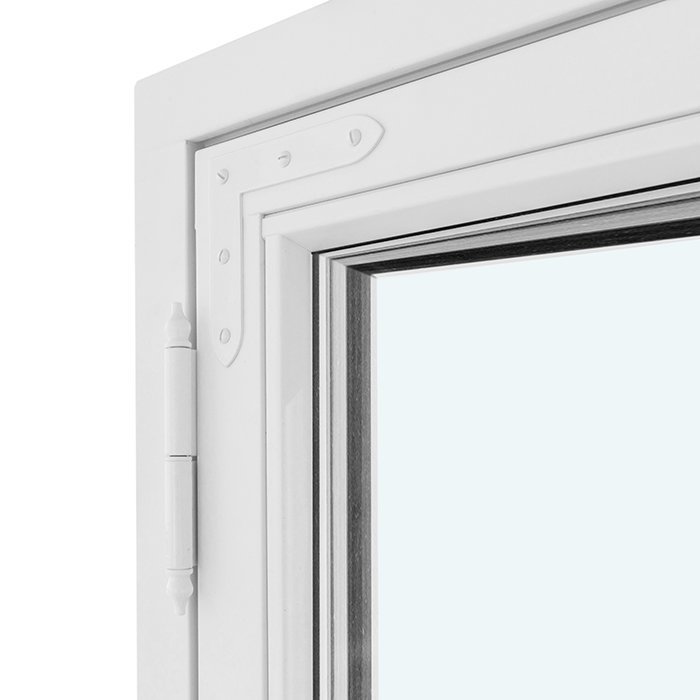

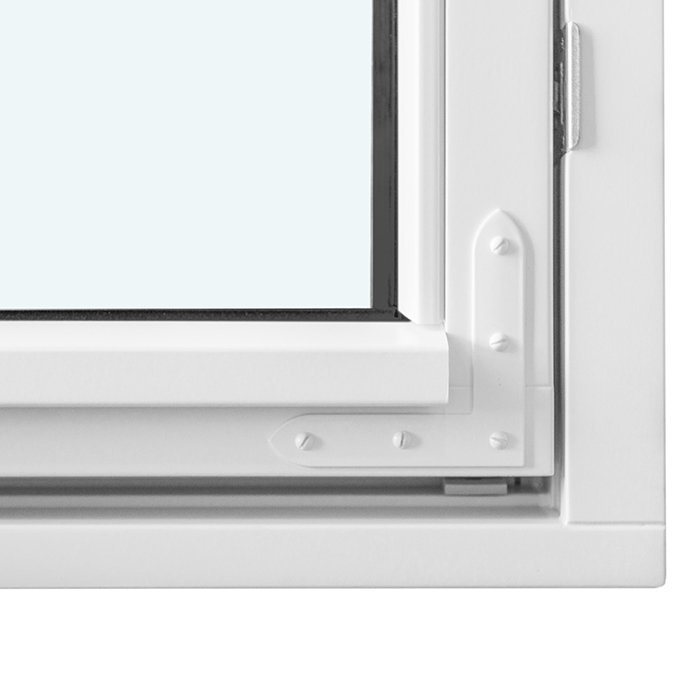

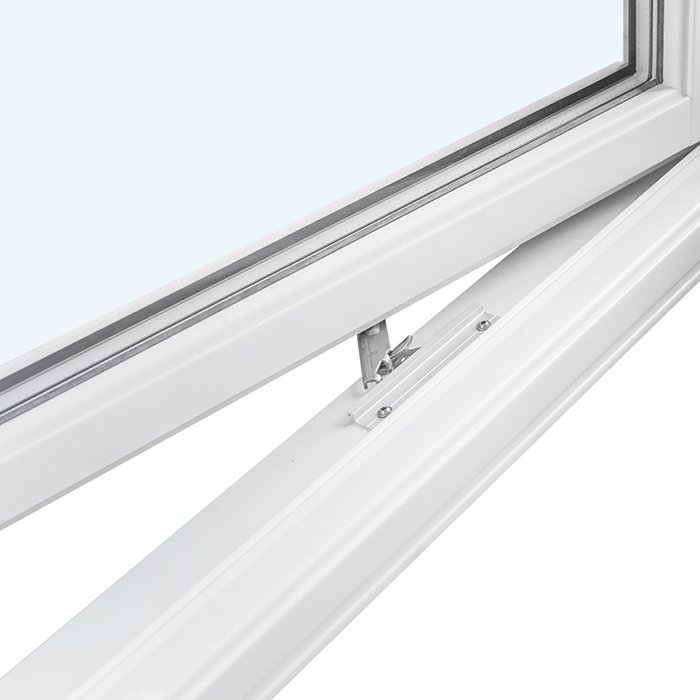

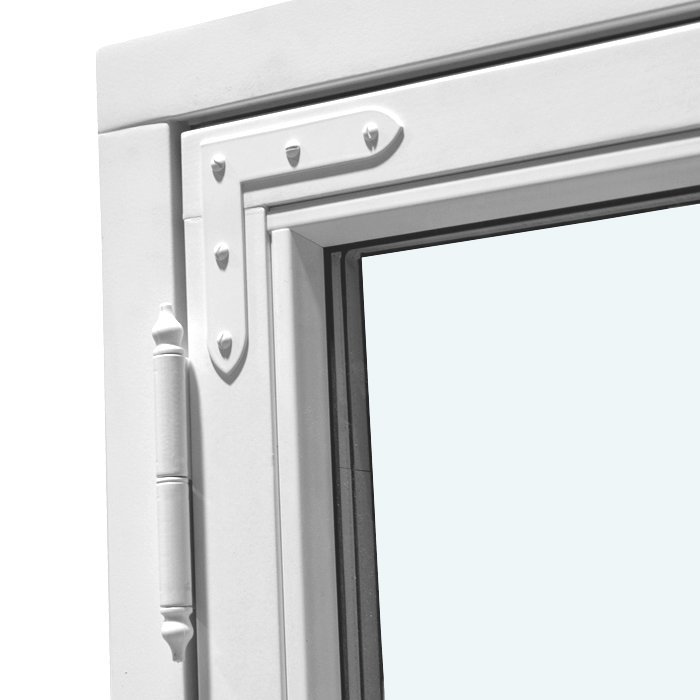

Los burletes negros de goma realizan el sellado del cristal. La madera visible, el color del marco y el trazado de los palillos definen la coordinación estética. Los componentes técnicos incluyen herrajes SPILKA e IPA, y la manilla puede seleccionarse. Registre esa preferencia junto con el material, el tono y la retícula, distinguiendo las decisiones visibles del equipamiento funcional.

Puede comenzar resumiendo el efecto que desea: sereno, muy subdividido, vinculado con trazos existentes o concebido como elemento independiente. Después seleccione el esquema disponible que mejor lo represente y añada la especie de madera, el color y la manilla. Este orden permite justificar cada rasgo visible sin intentar deducirlo a partir de especificaciones técnicas.

07

Comparación con otras ventanas y puertas terraza

El modelo Kombi reúne un cristal fijo y una hoja abatible al exterior. Al compararlo con productos afines, revise primero hacia dónde abren, cuántas hojas operables tienen, cómo se accionan y para qué se usarán. Consulte después en la ficha de cada ventana o puerta terraza sus materiales, vidrio, palillaje y equipamiento. Escoja el tipo de producto antes de definir tamaño, color y manilla.

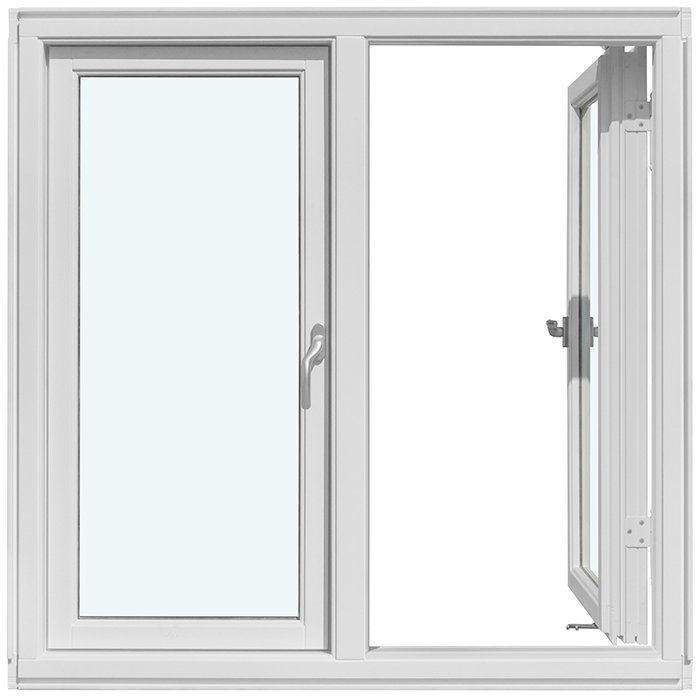

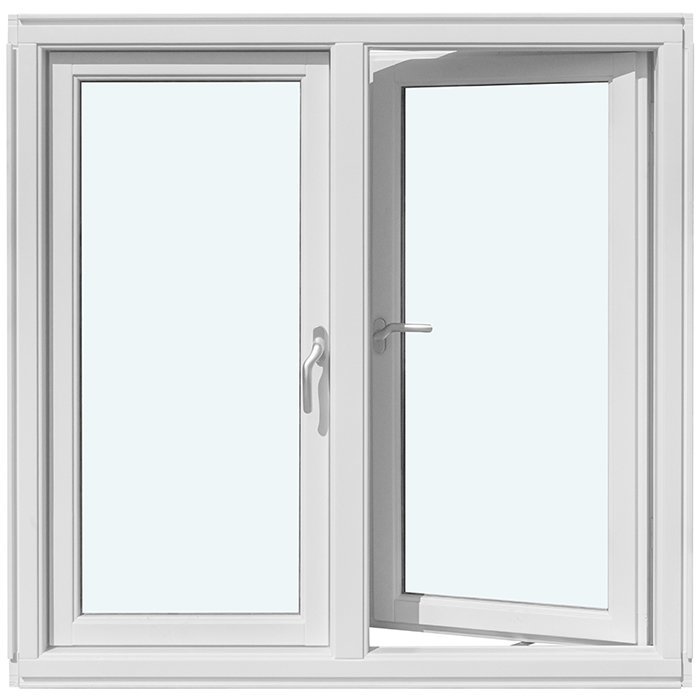

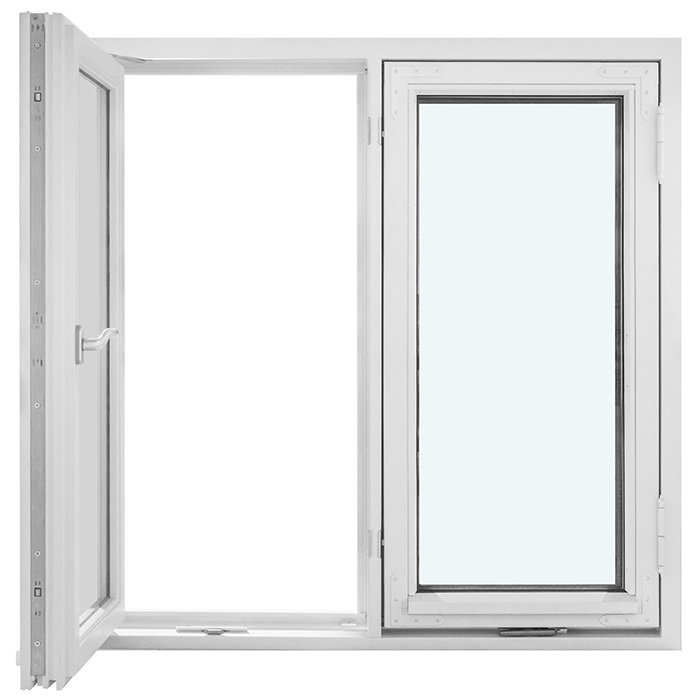

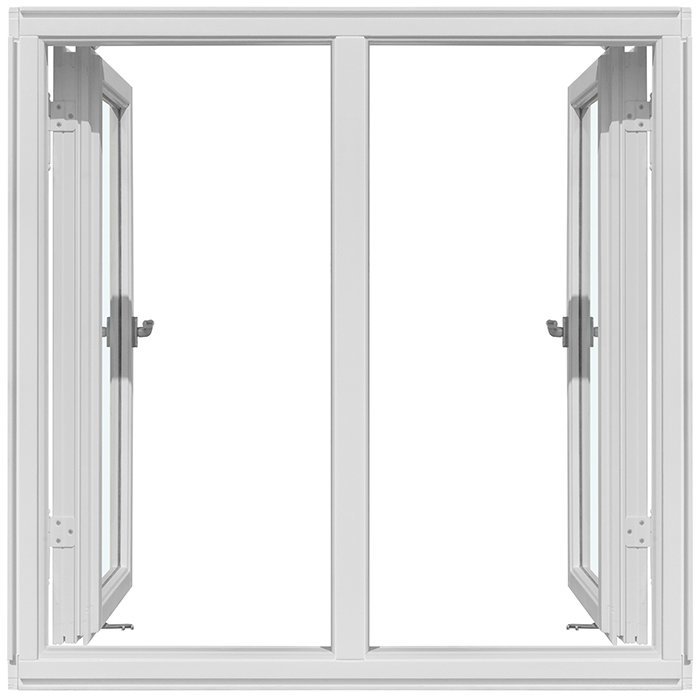

Entre las opciones exteriores existen ventanas pivotantes de una o dos hojas con eje vertical. Si el proyecto exige movimiento hacia adentro, la familia relacionada también contempla modelos de una y dos hojas con función de inclinación. Contraste el área libre necesaria y la cantidad de hojas accionables con el diseño de esta ventana histórica, que incorpora una parte fija y una hoja exterior.

Cuando se requiera la clasificación EI30, el catálogo relacionado incluye una ventana que abre hacia adentro y otra cortafuego pivotante con giro exterior. Las dos se fabrican en roble y llevan vidrio aislante doble con capa termorreflectante. Revise cada producto frente a las exigencias concretas del proyecto: el modelo Kombi presentado en esta página no tiene clasificación EI30.

Si necesita un paso transitable al exterior, compare las puertas terraza exteriores de una hoja. Hay una versión general y otra de carácter histórico. Las dos pueden pedirse en pino o roble, con vidrio aislante doble o triple; determinadas configuraciones también incorporan paneles. La puerta general agrega, entre sus materiales, variantes de madera revestidas con aluminio.

La lista siguiente sirve para iniciar la revisión de los productos relacionados aprobados. Abra cada ficha y compruebe allí sus atributos, apariencia y selecciones particulares: Ventana pivotante exterior de una hoja y eje vertical, Ventana pivotante exterior de dos hojas y eje vertical, Ventana interior de una hoja, Ventana interior de dos hojas, Ventana EI30 cortafuego con apertura interior, Ventana pivotante EI30 cortafuego con apertura exterior, Puerta terraza exterior de una hoja, Puerta terraza histórica exterior de una hoja.

08

Cómo preparar una solicitud precisa

Primero identifique el proyecto y escriba el nombre «ventana histórica abatible Kombi». Adjunte un dibujo del vano donde aparezcan la cara interior, la exterior, la sección fija, la hoja y su sentido de giro. Anote las dimensiones levantadas y el punto al que corresponde cada una. Así podrá diferenciar el espacio construido del producto que desea encargar.

Seleccione después una de las retículas ofrecidas. Evite limitarse a decir «con palillos»: detalle por separado los trazos que tendrá cada sección. Si acompaña un dibujo, su contenido debe coincidir con la explicación escrita. Deje visible si el cristal fijo va despejado, si recibe un elemento vertical o si combina líneas transversales y verticales.

Registre enseguida las demás elecciones: pino o roble, tono preferido, composición del vidrio y manilla. Como corresponden a aspectos diferentes, conviene escribir cada dato en su propia línea. Si todavía no ha resuelto alguno, márquelo como pendiente en vez de presentar varias alternativas incompatibles sin aclaración.

Incluya antecedentes del montaje únicamente cuando ayuden a comprender el caso, por ejemplo, piezas vecinas, una abertura poco habitual o dificultades para alcanzar la manilla. Distinga lo que observa en el lugar de aquello que desea en el producto. Indicar que hay un elemento próximo en el exterior describe una condición; la respuesta dimensional o constructiva debe evaluarse aparte.

Antes de enviar, confirme que todas las indicaciones se leen desde una misma cara y que cada sección está identificada. Revise que no falten las dimensiones, retícula, madera, color, vidrio y manilla. Un pedido breve, bien ordenado y coherente es más útil que una explicación extensa con vocabulario cambiante. Con este orden podrá continuar la definición de su ventana Kombi personalizada.

¿El modelo Kombi se hace según medidas?

Sí. Se fabrica de acuerdo con el tamaño solicitado. Para preparar la consulta necesitamos las dimensiones del vano, verificadas cuidadosamente en varios puntos. Informe además cualquier encuentro constructivo especial o elemento adyacente que deba considerarse.

¿En qué maderas está disponible?

Las alternativas son pino y roble. Ambas conservan la expresión característica de una ventana construida en madera. Para elegir, considere el resultado visual que busca, los elementos presentes en el edificio y su preferencia personal.

¿Es posible escoger el color?

Sí. El pedido admite elección de color. Al decidir, observe la fachada y las puertas, ventanas y maderas visibles del inmueble. Incluya el tono concreto en su solicitud para que la terminación deseada quede registrada con claridad.

¿Qué vidrio utiliza esta ventana?

Se ofrece vidrio aislante doble o triple. Las dos alternativas incorporan capa termorreflectante, separador térmico y carga de gas argón. Señale su elección al consultar para revisarla con el resto de la configuración.

¿A qué se refiere el nombre Kombi?

Kombi identifica la unión de una sección vidriada fija con una hoja que gira al exterior. El palillaje se escoge entre las disposiciones establecidas. De este modo, ambos sectores pueden quedar despejados o recibir divisiones horizontales y verticales.

¿Hay varias opciones de palillaje?

Sí. Existen disposiciones predeterminadas que van desde dos superficies sin palillos hasta retículas con elementos horizontales y verticales. Cada opción distribuye las líneas de manera distinta entre el sector inmóvil y la hoja. La sección de diseño detalla esas combinaciones.

¿Se puede seleccionar la manilla?

Sí. La manilla es una de las alternativas configurables. Informe cuál prefiere junto con las dimensiones, madera, terminación, vidrio y palillaje. De ese modo, los datos funcionales y estéticos quedarán reunidos en una solicitud ordenada y fácil de comprobar.

¿Qué vigencia tiene la garantía del modelo Kombi?

La ventana abatible Kombi incluye una garantía de fabricante de cinco años. Al consultar, indique la denominación exacta y la configuración escogida, de manera que tamaño, madera, color, vidrio, manilla y palillaje puedan asociarse sin dudas al producto solicitado.
