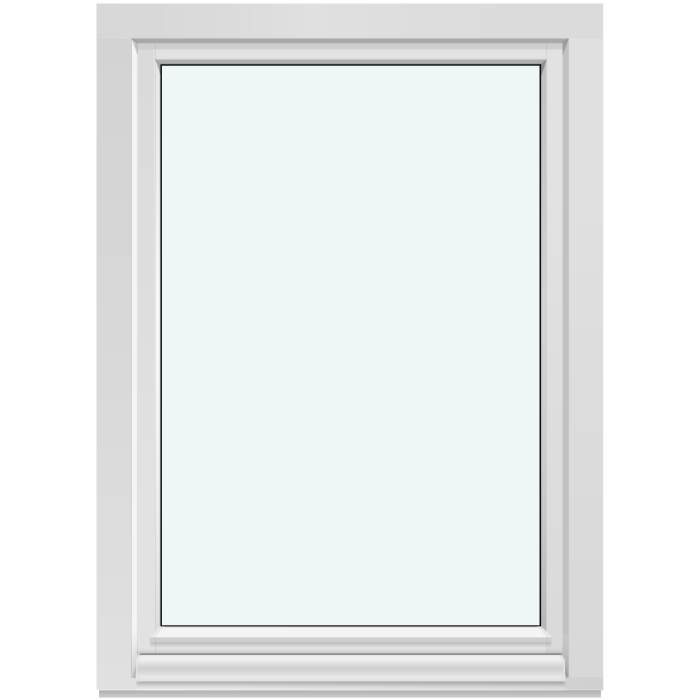

Ventana cortafuego EI30 con apertura hacia adentro

Ventana cortafuego de roble que abre hacia el interior

Ventana cortafuego EI30 de apertura hacia adentro

Ventana cortafuego EI30 de roble, fabricada a medida, con sistema oscilobatiente interior y doble vidriado aislante provisto de una capa que refleja el calor. Se ofrece con una o dos hojas y permite seleccionar el color y la manilla.

Apertura

Hoja oscilobatiente hacia el interior

Material

Roble

Vidriado

Doble vidriado aislante con capa reflectante del calor

Marcado y garantía

Marcado CE; garantía de cinco años

01

Funcionamiento y uso cotidiano

La hoja utiliza un mecanismo oscilobatiente que trabaja hacia el interior. Este entrega dos formas de accionamiento: giro para abrir y abatimiento para dejar una separación acotada. La alternativa apropiada dependerá de cada necesidad diaria. Al reunir los dos movimientos en un solo mecanismo, no hace falta instalar elementos separados para obtener ambas posibilidades de uso.

Mueva la manilla con intención hasta el punto correspondiente y acompañe la hoja sin brusquedad. Es preferible terminar cada movimiento antes de volver a girar la manilla. Como este componente puede seleccionarse, es posible optar por uno cómodo y coherente con la terminación escogida y con el marco de roble.

Todo el recorrido de la hoja ocurre por el lado interior. Por eso conviene pensar desde dónde alcanzará la ventana y cómo usará habitualmente la manilla. La revisión detallada del espacio aparece más adelante, en el apartado dedicado al vano. Para el manejo diario, conduzca la hoja de manera controlada y mantenga libre el área inmediata por donde se desplaza.

Limpie periódicamente la manilla y las partes visibles con procedimientos compatibles con sus materiales. No aplique limpiadores abrasivos o agresivos solo porque sean los que usa normalmente. El vidrio, la madera, las juntas de silicona y los herrajes son piezas diferentes y pueden exigir cuidados distintos. Un accionamiento atento y una mantención apropiada para cada parte permiten cuidar la unidad completa sin confundir sus superficies.

02

Estructura, piezas y dimensiones

La ventana está construida en roble. Tanto el marco fijo como el marco de la hoja indican una sección de 82 × 90 mm. Las cifras corresponden específicamente a esas dos piezas: no representan el ancho y la altura totales ni constituyen la medida final del pedido para el vano. Las dimensiones generales se fijan de acuerdo con cada proyecto mediante la fabricación personalizada disponible.

El diámetro indicado para las perforaciones de montaje es de 14 mm y los herrajes corresponden a Roto Frank. La referencia a esa marca identifica el equipamiento previsto; no significa que haya varias marcas para escoger. Asimismo, este modelo está definido en roble y no ofrece una lista de maderas alternativas. Así se distinguen las características establecidas de aquello que efectivamente puede seleccionarse al comprar.

El producto incorpora como configuración fija doble vidriado aislante con capa reflectante del calor y juntas de silicona. La ventana EI30 lleva marcado CE y dispone de una garantía comercial de cinco años. Estas características, junto con el roble, los herrajes Roto Frank y las dimensiones señaladas para marcos y perforaciones, sirven como referencia al coordinar el proyecto específico.

Al consultar, no transforme las secciones de los componentes en una dimensión total estimada. Entregue aparte las medidas levantadas para la obra e identifique claramente qué representa cada una. Quedará así diferenciada la información del vano existente respecto de las dimensiones propias de las piezas. Esta organización evita confusiones, sobre todo cuando se adjuntan croquis o se trabaja con varias aberturas.

Separe las características establecidas de las elecciones personales. Las dimensiones finales, el color y la manilla pueden coordinarse para la obra. En cambio, el marco de roble, los herrajes Roto Frank, los sellos de silicona y el doble vidriado aislante revestido forman parte de este modelo. Ordenar los antecedentes de esa manera ayuda a formular una solicitud precisa.

05

Revisión cuidadosa del vano previsto

El desplazamiento interior del mecanismo oscilobatiente obliga a revisar tanto las dimensiones como el volumen libre del vano. Levante cuidadosamente las medidas necesarias e indique la referencia usada en cada caso. Las secciones de marco publicadas no reemplazan ese trabajo: describen piezas individuales, no el tamaño exterior terminado de la unidad personalizada.

Revise también la zona que ocupará la hoja cuando gire hacia el recinto. Un alféizar, la rasante del vano, un radiador, grifería, cortinas, muebles u otros objetos pueden interferir con el uso. Incorpórelos como puntos de control para no evaluar el recorrido solamente mediante un alzado plano de la fachada.

Incluya en el análisis la facilidad para alcanzar la manilla. Considere la ubicación habitual del usuario y si el reparto escogido funciona desde allí. El abatimiento también requiere espacio junto a la propia hoja. Una elevación que se ve correcta no garantiza por sí sola que el accionamiento tridimensional sea cómodo.

En vanos existentes pueden aparecer bordes irregulares, referencias situadas en planos distintos o diferencias entre las caras exterior e interior. Un dibujo rotulado permite relacionar cada punto de medición con claridad. Las fotografías también pueden mostrar el vano y sus encuentros, aunque nunca sustituyen las dimensiones; su función es complementar la comprensión espacial.

Como última comprobación, enfrente la distribución seleccionada con la superficie realmente libre para accionarla. Después de confirmar la utilidad básica, termine de decidir el color y la manilla. Así, la apariencia se desarrolla a partir de un funcionamiento viable. Si persisten dudas, solicite que una persona competente revise la construcción antes de utilizar dimensiones definitivas en el proyecto.

06

Roble, color y apariencia general

La estructura material de este producto es de roble y su aspecto visible admite una selección cromática. Puede incorporarlo así a la paleta del proyecto sin suponer que se utilizará otra madera. Identifique la terminación con precisión: no conviene dejar que se interprete únicamente desde fotografías o expresiones generales como «que combine con la fachada».

Para coordinar la apariencia, observe primero las áreas y trazos dominantes: el muro, los perfiles, el vidrio y el reparto entre una o dos hojas. Analice luego elementos pequeños, como la manilla. No es una norma obligatoria, pero evita juzgar un detalle sin considerar el efecto general de la ventana.

La manilla es una selección disponible, al igual que el color y la personalización dimensional. Cumple una función operativa y también queda visible. Puede buscar contraste deliberado o una integración discreta con el resto del conjunto. Deje indicada en la solicitud la alternativa que prefiere.

Al tener más uniones visibles, el diseño de dos hojas cambia la percepción de una misma terminación cromática frente al de una hoja. Un tono marcado puede enfatizar los perfiles; uno más contenido puede acercarlos visualmente al entorno. Evalúe siempre el reparto y el color dentro de la arquitectura donde se instalará la ventana.

Si el producto se integra a una serie de vanos diferentes, prepare un alzado completo de la fachada. Allí podrá revisar ejes, distancias y ritmos de perfiles. Los elementos contiguos pueden mantener una relación visual aunque sus especificaciones técnicas no coincidan. Registre expresamente el color y la manilla de esta unidad cortafuego, sin asumir que serán iguales a los de otras puertas o ventanas.

07

Comparación con otras puertas y ventanas

La selección debe comenzar por la función y el sentido de apertura requerido en cada ubicación. Este modelo EI30 usa roble, un mecanismo oscilobatiente y recorrido interior. El catálogo relacionado también contiene ventanas que abren hacia afuera, soluciones combinadas, vidriados fijos y puertas de terraza de una hoja. Cada vano puede asociarse así con un tipo de producto acorde con su finalidad.

La ventana pasiva que abre hacia afuera presenta diferencias frente al modelo cortafuego en dirección, hoja, madera, vidrio y construcción del marco. Por su parte, la ventana combinada reúne varias alternativas de madera, ciertas variantes revestidas en aluminio y distintas combinaciones dentro de la unidad. Son productos autónomos para otras necesidades y deben revisarse conforme a sus respectivas fichas.

Los modelos de vidriado fijo carecen de apertura y sirven como referencia donde no se necesita accionamiento. Hay formatos clásicos, redondos, semicirculares, triangulares y oblicuos. Dependiendo del producto, se emplean pino, roble o revestimientos de aluminio. Sus marcos y soluciones de vidrio tampoco son necesariamente los mismos que los de la unidad EI30.

Para comunicar con una terraza existen puertas de una hoja que abren hacia afuera, tanto en versión regular como histórica. Las dos se realizan según medidas específicas y admiten selección de color y manilla, pero cuentan con herrajes, vidrios y diseños propios. Registre puertas y ventanas como partidas independientes, identificadas con la denominación íntegra que corresponda.

Al revisar alternativas, contraste especialmente el accionamiento, los materiales, el tipo de vidrio, la expresión disponible y las selecciones permitidas. Una paleta común puede dar continuidad visual a varios elementos, pero las dimensiones y características técnicas deben resolverse individualmente. Puede consultar las siguientes opciones relacionadas: Ventana pasiva Super Low Uw con apertura hacia afuera, ventana combinada, ventana de vidriado fijo, ventana redonda de vidriado fijo, ventana semicircular de vidriado fijo, ventana triangular u oblicua de vidriado fijo, puerta de terraza de una hoja con apertura hacia afuera, puerta de terraza histórica de una hoja con apertura hacia afuera.

08

Cómo preparar una consulta clara

Identifique el producto como «Ventana cortafuego EI30 de apertura hacia adentro». Esa denominación evita que los datos se asignen a otro modelo. Señale enseguida si requiere una o dos hojas. Cuando el proyecto abarque varias ubicaciones, entregue a cada una un código breve y relacione individualmente el diseño solicitado.

Reúna luego las dimensiones levantadas en la obra. Rotule cada cifra con su referencia y no la confunda con las secciones fijas de los componentes. Un dibujo sencillo que repita los códigos de ubicación facilita la lectura. Evite entregar secuencias de números sin identificación, pues resultan ambiguas cuando no se conoce el plano desde el cual fueron tomadas.

Anote a continuación la terminación cromática solicitada. Descríbala con claridad y no dependa exclusivamente de su reproducción en una foto o pantalla. Incorpore después la selección de manilla. Estas dos características son decisiones disponibles y deben expresarse directamente, en vez de inferirse a partir de una preferencia estética general.

Prepare una ficha por ubicación con la denominación del producto, el número de hojas, las dimensiones de obra, el color y la manilla. Coloque las dudas particulares en un listado aparte para que no se mezclen con las cifras. Si el proyecto considera otros tipos de puertas o ventanas, consérvelos bajo sus propios nombres sin atribuirles características de este modelo cortafuego.

Antes de enviar los antecedentes, confirme que cada término mantenga el mismo sentido. No use indistintamente «marco fijo», «marco de hoja», «dimensión de obra» y «reparto de hojas». Una solicitud ordenada permite conversar sobre las elecciones disponibles sin presentar las características establecidas como si fueran opcionales. Con ello se obtiene una base comprensible para coordinar la fabricación personalizada.

¿Se puede fabricar esta ventana a medida?

Sí. Las dimensiones personalizadas están entre las alternativas del producto. Envíenos las medidas de obra levantadas cuidadosamente y señale la configuración requerida. Las secciones publicadas para los marcos pertenecen a piezas concretas; no representan el tamaño total que tendrá la unidad encargada.

¿Qué material utiliza la ventana?

Se fabrica en roble. Esta madera constituye la base natural de su apariencia y puede considerarse al relacionar el color con muros y otros componentes de la construcción.

¿Es posible seleccionar el color?

Sí. Puede escoger una terminación cromática para coordinar la ventana con su proyecto. Indique la alternativa exacta desde la consulta inicial, de modo que la apariencia solicitada quede registrada claramente.

¿La manilla es seleccionable?

Sí. La manilla puede escogerse junto con las dimensiones y la terminación. Evalúe su comodidad cotidiana y la presencia visual que tendrá sobre el roble. Incluya esa preferencia al informar si requiere una o dos hojas.

¿Cuenta con marcado CE?

Sí. Este producto EI30 lleva marcado CE. Identifíquelo por su nombre completo al consultar, para relacionar correctamente las dimensiones, el número de hojas, el color y la manilla con el modelo que funciona hacia el interior.

¿Cuál es el plazo de garantía?

La garantía comercial de este producto dura cinco años. Mantenga archivados los antecedentes del pedido para poder identificar después la unidad correspondiente. Este plazo se aplica específicamente a la ventana aquí descrita y conforme a las condiciones de esa garantía.

¿Qué tipo de vidrio incorpora?

Incorpora doble vidriado aislante con capa reflectante del calor y utiliza juntas de silicona para el acristalamiento.

¿Hay diseños de una y de dos hojas?

Sí. Se contempla una alternativa interior de una hoja y otra EI30 compuesta por dos hojas que también abren hacia el recinto. Para decidir, considere las dimensiones levantadas, la superficie libre requerida durante el accionamiento y la apariencia que busca para la fachada.

Consulte por su ventana cortafuego

Indíquenos la configuración, las medidas, el color y la manilla que necesita. Los antecedentes claros del lugar de instalación y del resultado visual esperado nos permitirán revisar la solicitud y coordinar los detalles disponibles para esta ventana cortafuego EI30, fabricada a medida y con apertura interior.
