Ventana Passivhaus Super Low Uw, apertura hacia afuera

Hoja pivotante concebida para desplazarse hacia afuera

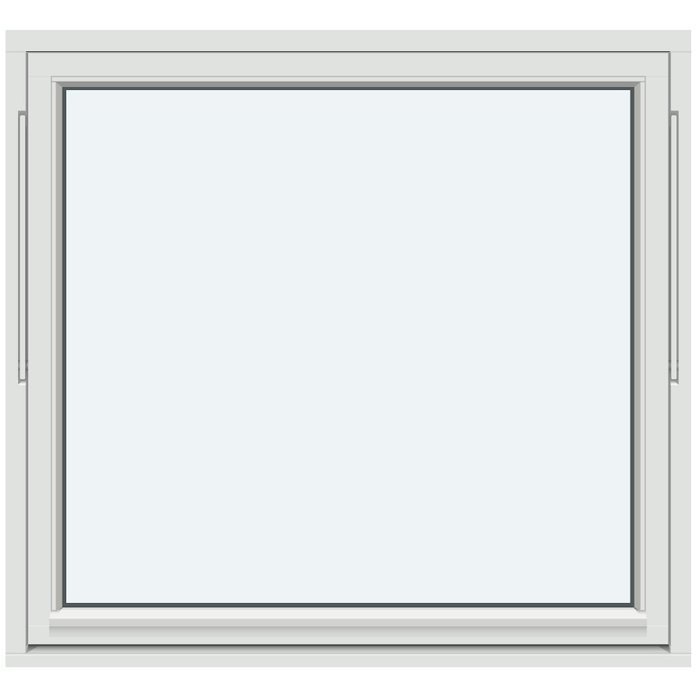

Ventana Passivhaus Super Low Uw con apertura hacia el exterior

Ventana Passivhaus fabricada a medida, con pino, aislante térmico especial, hoja pivotante que abre hacia afuera y un acristalamiento aislante de composición definida. Escoja el color, la manilla y el esquema de palillaje para integrarla en su propuesta arquitectónica.

Apertura

Hoja pivotante que abre hacia afuera

Marco

Pino combinado con aislante térmico especial

Vidrio

Unidad aislante triple, revestida, con separador cálido y argón

Identificación

Marcado CE

01

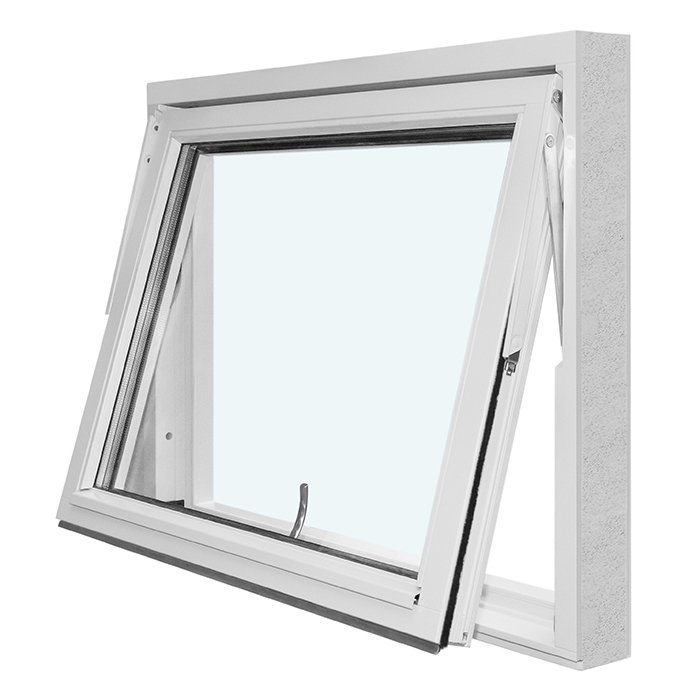

Manejo cotidiano de la hoja pivotante

La hoja de este modelo pivota y se abre hacia afuera. Por lo tanto, al accionarla se desplaza hacia el lado exterior, a diferencia de aquellas ventanas que invaden el recinto durante la apertura. En el uso diario, deje despejado todo su recorrido y muévala mediante la manilla, sin perder el control de la hoja.

Realice tanto la apertura como el cierre de manera continua y controlada. Si nota resistencia, no tire, empuje ni prolongue el movimiento por la fuerza. Compruebe primero que nada obstruya la trayectoria y que no haya elementos entre la hoja y el marco fijo. Tratar con cuidado las piezas móviles contribuye a un funcionamiento cómodo.

La manilla se ve y se toca frecuentemente, por lo que su elección puede incorporarse desde el comienzo al proyecto. Además de armonizar con la ventana, conviene que responda a sus preferencias de manejo. La alternativa escogida para esta pieza no altera el mecanismo del producto: seguirá siendo una hoja pivotante cuyo recorrido se dirige al exterior.

Antes de cerrar, confirme que ninguna pieza u objeto impida apoyar correctamente la hoja contra el marco. Las juntas negras de goma pertenecen al sistema de acristalamiento y no sirven para sujetar ni tirar de la ventana. Limpie y cuide los elementos visibles con procedimientos suaves y adecuados; no aplique productos agresivos ni herramientas cortantes sobre madera, vidrio, juntas o herrajes.

La forma de incorporar este movimiento depende del lugar donde se instale. En una cocina, la hoja no ocupa el espacio interior al abrir, aunque necesita una zona exterior despejada. En un escritorio o área de trabajo deben considerarse la cubierta, los estantes y el alcance de la manilla. Evalúe conjuntamente la zona de operación interior y la trayectoria real que quedará afuera.

02

Estructura, piezas y dimensiones técnicas

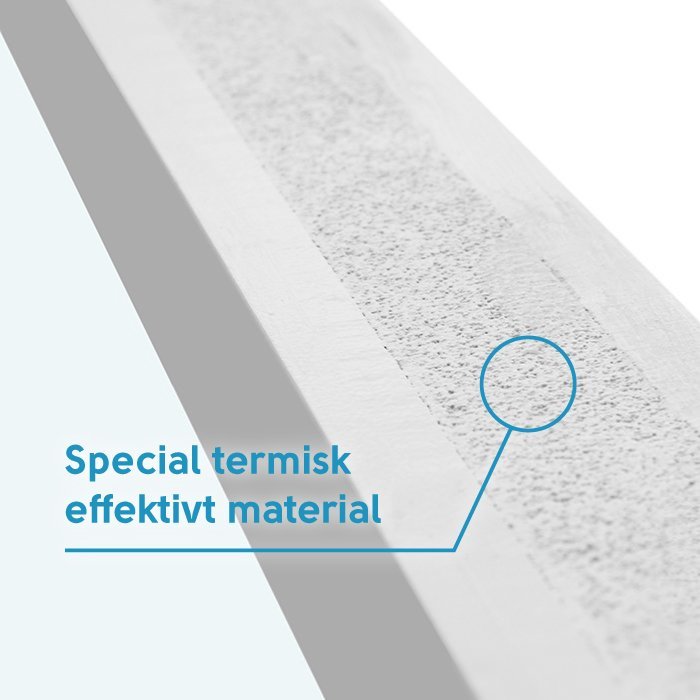

El sistema constructivo utiliza pino junto con un aislante térmico especial. El componente del marco fijo mide 105 × 57 mm y el de la hoja, 90 × 65 mm. Son dimensiones de esas piezas específicas, no el fondo, ancho ni alto total del producto. Las dimensiones exteriores finales se determinan mediante la fabricación personalizada solicitada.

Se incluyen perforaciones de montaje de 14 mm. El dato corresponde únicamente a esos orificios; no indica el tamaño encargado ni las dimensiones del vano. Para preparar la instalación, documente por separado la abertura existente, el tamaño requerido para la ventana y el encuentro constructivo proyectado. Rotular cada medida de manera inequívoca facilita la coordinación y evita mezclar datos de piezas con dimensiones generales del proyecto.

Los herrajes instalados son SPILKA, mientras que la manilla puede seleccionarse según la apariencia buscada. En la solicitud, consigne esta preferencia en una línea distinta del color, el tamaño de la ventana y la trama de palillaje. Así se identifica el acabado visible solicitado sin alterar ni el conjunto de herrajes previsto ni el funcionamiento hacia afuera.

El producto lleva marcado CE e incluye una garantía comercial del fabricante de 5 años, sujeta a sus condiciones. El marcado identifica la ejecución declarada y la garantía señala el periodo ofrecido para esta familia de ventanas. Al comparar alternativas, registre ambos datos junto con la composición del marco, el vidrio y el mecanismo, manteniendo separadas las especificaciones técnicas y las condiciones comerciales.

Interprete las dimensiones técnicas dentro del sistema completo. Marco fijo, hoja, unidad vidriada, juntas, herrajes y orificios de montaje desempeñan funciones diferentes; por eso, ninguna cifra aislada define toda la instalación. El tamaño personalizado es la referencia principal del proyecto, mientras que las medidas de las piezas describen cómo está construido este modelo.

05

Revisión cuidadosa del vano

Antes de solicitar la ventana, mida minuciosamente la abertura donde se instalará. Tome registros en varios puntos en vez de confiar en una única lectura o en valores nominales supuestos; así podrá reconocer posibles diferencias dentro del vano. Anote cada resultado con su referencia exacta para distinguir las dimensiones de la abertura del tamaño final que desea encargar.

La abertura existente constituye la base para definir una fabricación personalizada; las dimensiones de marco y hoja no sustituyen ese levantamiento. Considere además la solución de instalación y determine qué antecedentes exige el encuentro con la obra. Si participará una empresa instaladora especializada, acuerde previamente con ella cómo medir y desde qué referencias se expresarán los tamaños.

Como el recorrido de la hoja ocurre hacia afuera, la zona exterior debe ofrecer suficiente espacio libre para el giro previsto. Busque salientes de la construcción, equipamiento u otros obstáculos próximos que puedan interferir. Esta comprobación se refiere a la trayectoria efectiva en el lugar de montaje, no a las dimensiones disponibles dentro de la habitación.

Incluya también en el análisis el acceso cómodo a la manilla. Una cubierta profunda, muebles u otros objetos interiores pueden dificultar el alcance, pese a que la hoja se mueva al exterior. Incorpore estas condiciones particulares al definir tempranamente la ubicación. Después podrá escoger la manilla considerando tanto la manera de usarla como el resultado visual.

Finalmente, relacione las proporciones del vano con la trama elegida. Un mismo esquema puede producir resultados distintos al cambiar el formato de la ventana. Prepare una elevación simple a escala para comparar palillos verticales y horizontales con el elemento proyectado y las construcciones vecinas. Señale en ella la ubicación, las dimensiones y el nombre íntegro de la configuración seleccionada.

06

Color, trazado y apariencia del conjunto

Este modelo permite escoger un color para incorporar el marco a la paleta del proyecto. Describa el tono solicitado con precisión e inclúyalo junto con las dimensiones, la manilla y la trama en su consulta. Cuando haya más de una ventana, indique el color para cada ubicación, sobre todo si el proyecto contempla acabados diferentes.

El tono interactúa con el área vidriada, el espesor aparente del marco y el dibujo generado por los palillos. Un paño libre de líneas resalta los bordes de manera distinta que una trama con divisiones en ambas direcciones. Decida si busca que el marco se funda discretamente con su entorno o que participe de forma intencional en la composición de la fachada.

La manilla también interviene en la apariencia final. Revísela simultáneamente con el tono del marco y el palillaje, ya que es posible elegirla. Describa el acabado solicitado y, si existen varias ventanas, vincúlelo claramente a la ubicación correspondiente. Estas decisiones visuales acompañan el mecanismo pivotante hacia afuera sin modificar la estructura establecida del producto.

Recuerde que las juntas negras pertenecen al acristalamiento y su tonalidad no cambia con el color escogido para el marco. Para lograr una composición coherente, coordine el tono, el acabado de la manilla y la dirección del palillaje. Revise estos elementos considerando también la proporción de vidrio y el formato general, tanto desde la fachada como desde el interior.

Si prefiere una expresión sobria, considere el vidrio sin divisiones o una trama con solo un palillo horizontal o vertical. Para una lectura más segmentada están disponibles las configuraciones descritas con más líneas en una o ambas direcciones. Un croquis a escala que incluya formato, tono y orientación del palillaje ayudará a comunicar con claridad el resultado buscado.

07

Comparación con ventanas y puertas para otros vanos

Cuando un proyecto posee varias aberturas, compare las alternativas según uso, geometría, material y solución vidriada. Este modelo Passivhaus reúne pino, aislante térmico especial, unidad triple y una hoja pivotante que se desplaza al exterior. En otras ubicaciones podrían resultar más apropiadas una ventana fija, otro mecanismo de apertura hacia afuera o una puerta de terraza.

Las versiones fijas sirven para vanos que no requieren ventilación mediante una hoja móvil. La familia relacionada ofrece formatos clásicos, redondos, semicirculares, triangulares y oblicuos. Dependiendo del modelo, puede emplearse pino o roble, a veces acompañado por un revestimiento exterior de aluminio; las unidades dobles o triples también dependen de la ejecución concreta. Verifique las especificaciones correspondientes a cada abertura.

Entre las ventanas que abren hacia afuera existen distintos mecanismos. Tanto la versión pivotante relacionada como la abatible de bisagra superior pueden configurarse con herrajes SPILKA, unidad aislante doble o triple y opciones de tamaño, color y manilla. Las ejecuciones de pino, roble o con revestimiento de aluminio amplían la selección cuando otra ubicación requiere materiales o terminaciones exteriores diferentes.

Para pasos o aberturas que llegan al piso, la familia incluye puertas de terraza de una hoja con movimiento hacia afuera. La versión regular puede fabricarse en pino o roble, con revestimiento de aluminio disponible para ambos; la ejecución histórica usa pino o roble. Las dos incorporan herrajes SPILKA y ASSA, cierre de 3 puntos, vidrio aislante doble o triple y, cuando el diseño lo contempla, un panel.

Revise en las páginas siguientes la apertura, geometría, madera, unidad vidriada y apariencia apropiadas para cada lugar del proyecto. Determine después si cada vano necesita un elemento fijo, una ventana que pueda abrirse o una puerta de terraza. De este modo, podrá organizar una selección en la que cada pieza responda a su función y configuración específicas: ventanas con vidrio fijo, ventanas redondas con vidrio fijo, ventanas semicirculares con vidrio fijo, ventanas triangulares y oblicuas con vidrio fijo, ventana pivotante que abre hacia afuera, ventana abatible superior que abre hacia afuera, puerta de terraza de una hoja con apertura hacia afuera, puerta de terraza histórica de una hoja con apertura hacia afuera.

08

Cómo preparar una solicitud precisa

Primero identifique el producto por su nombre completo: «Ventana Passivhaus Super Low Uw con apertura hacia el exterior». Esto permite diferenciarla de ventanas pivotantes de otras gamas, modelos abatibles, unidades fijas y puertas. Si trabajará con diversos vanos, asigne un código breve a cada ubicación para vincular correctamente tamaños y decisiones visuales.

Luego reúna los antecedentes para la fabricación personalizada. Rotule cada cifra e indique expresamente si proviene del levantamiento del vano o si representa el tamaño requerido del producto. Agregue información sobre el montaje y sobre la trayectoria libre que tendrá la hoja afuera. Para un conjunto con formatos diferentes resulta especialmente útil preparar una tabla o listado ordenado por ubicación.

Escoja después uno de los esquemas de palillaje utilizando su nombre íntegro, de modo que no se intercambien líneas verticales y horizontales. Si adjunta un dibujo, márquelo con el mismo código empleado en el cuadro de medidas. El croquis sirve para ilustrar la elección escrita, pero no reemplaza la identificación inequívoca del patrón solicitado.

Anote el tono y la terminación de la manilla como decisiones independientes. Así será posible reconocer ambos atributos y asignarlos sin dudas a la ventana correspondiente. Incorpore el palillaje elegido y confirme que el croquis represente todas esas definiciones. Los herrajes SPILKA y el movimiento pivotante hacia afuera son características fijas de esta ejecución.

Antes de enviar la consulta, compruebe en conjunto el nombre preciso del modelo, el código de ubicación, las dimensiones, el palillaje, el tono y la manilla. Revise que las mismas referencias aparezcan en apuntes, tablas y dibujos, y que ninguna cifra carezca de contexto. Este control ayuda a evitar interpretaciones equivocadas y facilita la coordinación posterior. Marque cualquier decisión pendiente y formúlela como una pregunta específica.

¿Se fabrica la ventana Passivhaus a medida?

Sí. Este modelo admite fabricación personalizada. Para solicitarlo, entregue un levantamiento cuidadoso de la abertura prevista. Al planificar, contemple también las condiciones de instalación y la zona exterior que necesitará la hoja durante su recorrido pivotante.

¿Es posible escoger el color de la ventana?

Sí. El tono forma parte de las características seleccionables, pero esa posibilidad no supone que exista cualquier acabado imaginable. Indique la alternativa concreta que busca para incorporarla sin ambigüedades a los demás antecedentes del proyecto.

¿Puedo seleccionar la manilla?

Sí. La manilla puede elegirse además del tamaño y el color. Señale el acabado preferido junto con el tono y la trama solicitados. Los herrajes principales, en cambio, corresponden a la ejecución SPILKA establecida para la ventana.

¿Qué materiales utiliza el marco?

El marco combina pino con un aislante térmico especial. La pieza fija presenta una sección de 105 × 57 mm y la pieza correspondiente a la hoja, una de 90 × 65 mm. Estas cifras no determinan el tamaño completo, que se define aparte conforme a las necesidades del proyecto personalizado.

¿Qué alternativas de palillaje existen?

Puede solicitarse una única hoja sin líneas añadidas o elegir entre configuraciones horizontales y verticales. Hay opciones con un solo palillo en cualquiera de las direcciones y otras con una división más densa. Consigne siempre el nombre íntegro del esquema para identificar correctamente cuántos palillos lleva y cómo se orientan.

¿Cómo se abre este modelo?

La hoja es pivotante y su recorrido se dirige hacia afuera. Ese movimiento define el mecanismo específico del producto y no corresponde a una hoja de giro interior, oscilante ni oscilobatiente.

¿Qué incluye la unidad de vidrio?

Consta de tres vidrios aislantes, capa reflectante térmica, separador cálido CHR, argón y juntas negras de goma.

¿Qué antecedentes necesito para solicitarla?

Prepare las dimensiones del vano, la trama de palillaje, el tono solicitado y el acabado preferido para la manilla. Cuando sea útil, incluya información sobre cómo se integrará el elemento en la arquitectura. Estos antecedentes permiten revisar conjuntamente las elecciones y detectar posibles contradicciones.

Configure una ventana para su proyecto

Si proyecta una ventana Passivhaus personalizada cuya hoja pivote hacia afuera, envíenos las dimensiones de la abertura y sus elecciones de color, manilla y palillaje. Organizaremos los antecedentes para ayudarle a solicitar una ejecución apropiada para la propuesta arquitectónica de su proyecto.
