Ventana pivotante de apertura exterior

Apertura exterior y diseño bien coordinado

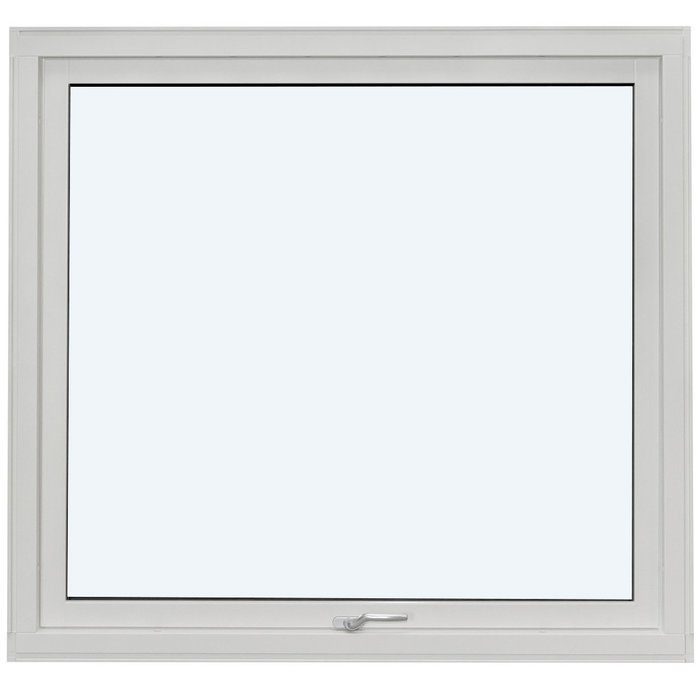

Ventana pivotante que abre hacia afuera

Ventana pivotante hecha a medida, con función de elevación, pino o roble, revestimiento de aluminio opcional, termopanel y diversos palillajes.

Apertura

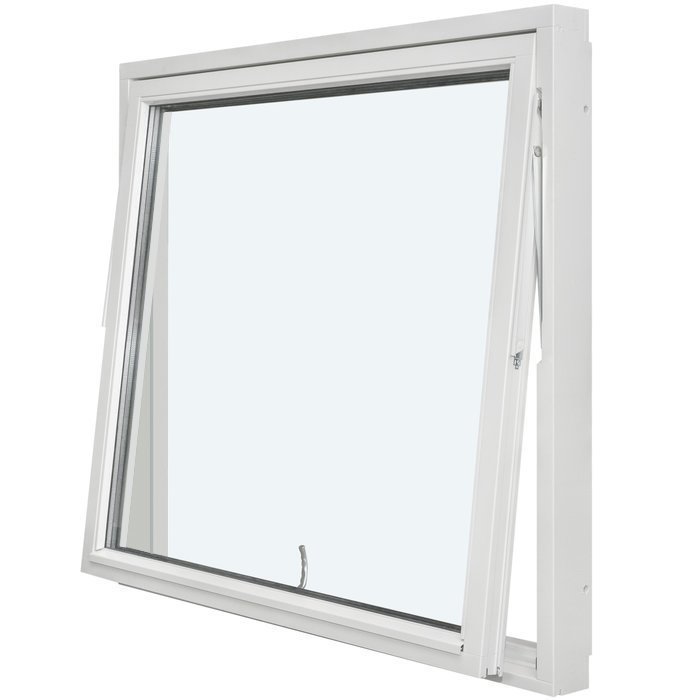

Hoja exterior con función de elevación

Material

Pino o roble, disponibles además con cubierta de aluminio

Vidrios

Termopanel termorreflectante, con borde cálido y argón

Marcado

Marcado CE

01

Accionamiento y uso cotidiano

El producto consiste en una hoja pivotante que se eleva y gira hacia afuera. Su recorrido es, por tanto, distinto del de una ventana que entra en la habitación. Úsela con movimientos parejos y deliberados, sin tomarla del vidrio, los palillos ni piezas ajenas al accionamiento. Para abrirla o cerrarla, sujete únicamente la manilla seleccionada.

La elevación es propia de este mecanismo; la manilla, en cambio, constituye una elección independiente. Su acabado puede combinarse con la especie de madera, el tono y el palillaje. Verifique además que pueda alcanzarla cómodamente. Considere desde el comienzo la altura del antepecho, el mobiliario próximo y el lugar desde el cual se operará normalmente.

No ubique plantas, objetos ni obstáculos dentro del recorrido exterior de la hoja. La revisión debe abarcar tanto el vano como las terminaciones contiguas y el espacio situado afuera. Cuando la ocupen distintas personas, conviene advertirles que el giro sale del recinto y que toda maniobra debe efectuarse lentamente, sujetando la manilla.

Para cerrar, lleve la hoja suavemente hasta el marco utilizando la manilla. No tire ni empuje desde el vidrio o los palillos, pues no son puntos de accionamiento. Limpie marco, vidrio y manilla con procedimientos compatibles con sus respectivas superficies. Las instrucciones de mantención dependerán del acabado de madera, color o cubierta de aluminio efectivamente adquirido.

Si la ubicación resulta difícil de alcanzar, evalúe la operación antes de definir el pedido. La persona usuaria debe poder tomar la manilla con seguridad y conducir la hoja sin perder el control. Informe desde la consulta cualquier antepecho elevado, profundidad del vano, mueble fijo u otra condición que pueda afectar el uso previsto.

02

Perfiles, construcción y medidas técnicas

El marco fijo tiene una sección de 105 × 57 mm, o de 115 × 57 mm cuando incorpora aluminio. En el marco de la hoja, las secciones son 76 × 65 mm y 86 × 65 mm, respectivamente. Son dimensiones de perfiles concretos, no el ancho, alto ni profundidad del vano completo. El tamaño terminado se fabrica según el proyecto.

Los orificios destinados al montaje miden 14 mm de diámetro y los herrajes especificados son SPILKA. Perfiles y perforaciones deben evaluarse junto con la estructura del muro, sus encuentros y el sistema de fijación previsto. Al consultar, diferencie el tamaño del vano de obra, las dimensiones solicitadas para la ventana y las secciones de perfil indicadas aquí.

Puede pedirse termopanel doble o triple. Su configuración incorpora revestimiento termorreflectante, separador CHR de borde cálido y argón en la cámara; el sellado del acristalamiento utiliza juntas negras de goma. Señale el tipo de termopanel como una elección propia, de modo que quede relacionado sin ambigüedad con los demás componentes solicitados.

El fabricante ofrece una garantía comercial de 5 años para esta ventana, que además lleva marcado CE. Registre tamaño total, madera, posible cubierta de aluminio, vidrios y diseño escogido. Incluya la ubicación y cualquier condición constructiva relevante para ordenar la configuración por posición. La garantía comercial se aplica según sus términos, separada de los derechos legales que puedan corresponder a la transacción.

La oferta comprende pino, pino cubierto con aluminio, roble y roble cubierto con aluminio. En las dos opciones mixtas, la madera elegida continúa siendo el material base y el aluminio se añade como revestimiento. Revise las secciones correspondientes: los perfiles fijos y móviles revestidos poseen las dimensiones específicas señaladas anteriormente.

05

Cómo revisar el vano destinado a la ventana

El giro exterior obliga a considerar lo que existe delante de la ventana. Examine retornos del vano, barandas, vegetación, alféizares y elementos que suelan quedar en ese sector. La holgura requerida variará según el tamaño fabricado y la ubicación. Registre cada interferencia junto con las dimensiones verificadas de la abertura.

Mida el vano de obra de forma verificable y no confunda esos valores con las secciones de los perfiles. La abertura del muro y los marcos fijo o móvil son elementos diferentes. Compruebe además escuadra, regularidad, encuentros, terminaciones y alféizares que deban conservarse. Los puntos concretos que será necesario medir dependen de la construcción existente.

El interior también influye en la operación, aunque el giro ocurra afuera. Desde la postura habitual, compruebe que sea posible alcanzar la manilla y que no interfieran muebles, cubiertas, la profundidad del vano o instalaciones permanentes. Este antecedente cobra especial importancia ante antepechos elevados o montajes poco comunes y debe quedar incluido en la consulta.

En una remodelación, documente por separado el vano actual, la composición del muro y sus encuentros. Para obra nueva, identifique las dimensiones de obra gruesa y la posición prevista. Las fotografías aportan contexto, pero nunca reemplazan los valores medidos. Si el proyecto considera varias ventanas, vincule cada imagen, medida y observación con la abertura correcta.

La fabricación personalizada se basa en las dimensiones acordadas. Antes de enviar antecedentes, confirme qué elemento representa cada valor y asígnelo a su vano correspondiente. La abertura de obra, el emplazamiento, la holgura para el giro exterior y el alcance de la manilla conforman en conjunto una base segura para continuar con la selección.

06

Madera, color y composición de la ventana

El material del marco define buena parte de la presencia visual. Se dispone de pino y roble, y cualquiera puede complementarse con una cubierta de aluminio. Primero determine qué especie se relaciona mejor con el proyecto; luego decida entre conservar la terminación completamente de madera o agregar el revestimiento metálico correspondiente.

También puede definir un color acorde con los muros exteriores, las ventanas contiguas o el ambiente interior buscado. Al consultar, asocie ese tono con la alternativa material exacta. La iluminación, las texturas y los acabados próximos cambian su percepción; por eso debe evaluarse junto con la madera, el aluminio, los palillos y la manilla.

El palillaje aporta otro rasgo central. Sin divisiones, la superficie vidriada parece más continua; los palillos horizontales prolongan líneas apaisadas, los verticales destacan la altura y las combinaciones forman una trama más visible. Cada alternativa descrita corresponde exclusivamente a la hoja única de esta ventana pivotante exterior.

La manilla participa en la apariencia y puede coordinarse con madera, tono y palillos. Junto con el resultado visual, revise si quedará al alcance de quien usará la ventana. No confunda esta elección con los herrajes SPILKA: estos pertenecen a la construcción, mientras la variante de manilla se selecciona aparte.

Una composición sobria puede apoyarse en pocas referencias, por ejemplo, la alineación con ventanas cercanas y la repetición del tono del marco. Si busca más detalle, el palillaje puede seguir ejes arquitectónicos. Son ejemplos para ordenar decisiones, no reglas. La elección final reúne madera, cubierta, color, manilla, vidrio y palillos según sus preferencias.

07

Diferencias frente a otros productos relacionados

La gama relacionada incluye ventanas abatibles hacia afuera y puertas de terraza con una hoja. Primero determine si el proyecto necesita solo un vano vidriado o un paso para personas, y qué mecanismo resulta apropiado. Después contraste en cada ficha la cantidad de hojas, los materiales, el acristalamiento y las opciones estéticas disponibles.

Las ventanas abatibles relacionadas se fabrican con una o dos hojas. Las versiones estándar admiten pino o roble y, para ambas maderas, cubierta de aluminio opcional. Hay además variantes de estilo histórico, también en pino o roble. Al compararlas, relacione la cantidad de hojas y la solución material con el orden arquitectónico del edificio.

En las abatibles «Kombi», un sector vidriado fijo se combina con otra hoja que sí abre; cada producto dispone de palillajes definidos. La línea estándar admite aluminio opcional, mientras la histórica utiliza pino o roble. Considere esta familia cuando necesite incorporar un paño inmóvil además del elemento practicable.

Si el proyecto requiere salida a una terraza, revise las puertas relacionadas con una hoja y giro exterior. Dependiendo de la versión, combinan vidrio, palillos y panel. La estándar se ofrece en pino o roble, con aluminio opcional sobre cualquiera de ellos; la histórica utiliza pino o roble. Consulte esas puertas por separado cuando se necesite tránsito y no solamente una ventana.

Abra cada ficha de esta selección para revisar por separado las características de los productos indicados: Ventana abatible de una hoja que abre hacia afuera, Ventana abatible histórica de una hoja y giro exterior, Ventana abatible de dos hojas que abre hacia afuera, Ventana abatible histórica de dos hojas y giro exterior, Ventana abatible «Kombi» con giro hacia afuera, Ventana abatible «Kombi» histórica con giro exterior, Puerta de terraza de una hoja que abre hacia afuera, Puerta de terraza histórica, con una hoja y giro exterior.

08

Organice paso a paso los antecedentes de consulta

Comience identificando el proyecto y señale la habitación, sector del edificio o posición a la que pertenece la ventana. Si existen varios vanos, asigne nombres fáciles de reconocer para no intercambiar dimensiones ni terminaciones. Registre luego el tamaño total medido y especifique el elemento al que se refiere cada valor.

Defina después la alternativa material: pino, pino cubierto con aluminio, roble o roble cubierto con aluminio. Incorpore el tono buscado. Si todavía está comparando opciones, describa el resultado que prefiere, pero deje claro qué datos son solo orientativos y cuáles corresponden a decisiones ya tomadas.

A continuación, seleccione el tipo de termopanel entre las configuraciones ofrecidas. Anótelo como ítem propio para que no se infiera a partir de la madera o los palillos. Escriba luego la denominación completa del palillaje escogido. Si prefiere vidrio continuo, indique explícitamente la opción sin palillos en lugar de omitirla.

Agregue la variante de manilla y relaciónela con el material, el color del marco y los palillos. Debe aparecer como elección independiente, porque los herrajes SPILKA forman parte de la estructura. Informe además toda condición cotidiana relevante, como antepecho elevado, profundidad del vano o muebles permanentes que dificulten alcanzarla.

Antes de enviar la consulta, compruebe que figuren producto, posición, dimensiones, madera, cubierta de aluminio si corresponde, color, termopanel, palillaje y manilla. Describa las condiciones relevantes del montaje sin atribuir características técnicas no verificadas. Un resumen ordenado permite formular preguntas precisas y comprender la configuración solicitada para fabricar la ventana personalizada.

¿La ventana se fabrica con dimensiones personalizadas?

Sí. Se prepara de acuerdo con las medidas acordadas para el proyecto. La consulta debe incluir datos verificables del vano previsto. Los puntos y el método de medición tienen que corresponder a la construcción existente y al montaje que se planea realizar.

¿Qué alternativas de materiales se ofrecen?

Hay cuatro: pino, pino cubierto con aluminio, roble y roble cubierto con aluminio. Escoja considerando la apariencia buscada y las condiciones particulares del proyecto.

¿Es posible escoger el color?

Sí. El tono constituye una de las elecciones del pedido. Revíselo en relación con la madera, el palillaje, el tipo de termopanel y la manilla, de modo que todos los componentes visibles formen un conjunto coherente.

¿Se puede escoger la manilla?

Sí. La manilla se selecciona entre las alternativas disponibles y puede coordinarse con madera, tono y palillos. Antes de decidir, compruebe además que su ubicación permita alcanzarla cómodamente durante el uso cotidiano.

¿Qué elementos componen los vidrios?

Se ofrecen termopaneles dobles y triples. Ambos incorporan revestimiento termorreflectante, separador CHR con borde cálido, cámara de argón y juntas negras de goma destinadas al acristalamiento.

¿Este producto lleva marcado CE?

Sí, la ventana tiene marcado CE. Para el proyecto deben revisarse por separado el emplazamiento real, las condiciones de montaje y las exigencias técnicas o municipales que correspondan en Chile.

¿Cuál es el plazo de la garantía comercial?

El fabricante entrega 5 años de garantía comercial para la ventana pivotante exterior, conforme a sus condiciones. Guarde los documentos del pedido y de la configuración adquirida. Esta cobertura no reemplaza los derechos legales que puedan corresponder según la transacción.

¿Qué antecedentes conviene reunir antes de consultar?

Indique producto, identificación del vano y dimensiones medidas. Añada la madera, el aluminio opcional, el color, el tipo de termopanel, la configuración de palillos y la manilla. Describa asimismo el montaje previsto y la holgura disponible afuera, para relacionar correctamente todos los antecedentes con el proyecto.

Consulte por su ventana pivotante personalizada

Reúna las dimensiones del vano y sus decisiones sobre madera, eventual cubierta de aluminio, tono, manilla, termopanel y palillaje. Incorpore la identificación de la posición y los antecedentes relevantes del montaje, sobre todo la holgura para el giro exterior. Envíenos esos datos para preparar una consulta concreta por esta ventana hecha a medida.
