Ventana proyectante superior de apertura exterior

Una hoja proyectante para planificar la apertura exterior

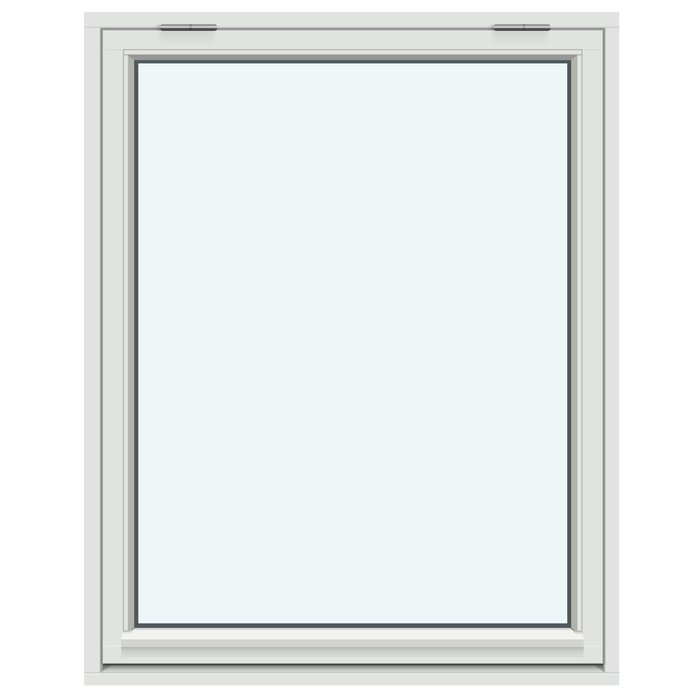

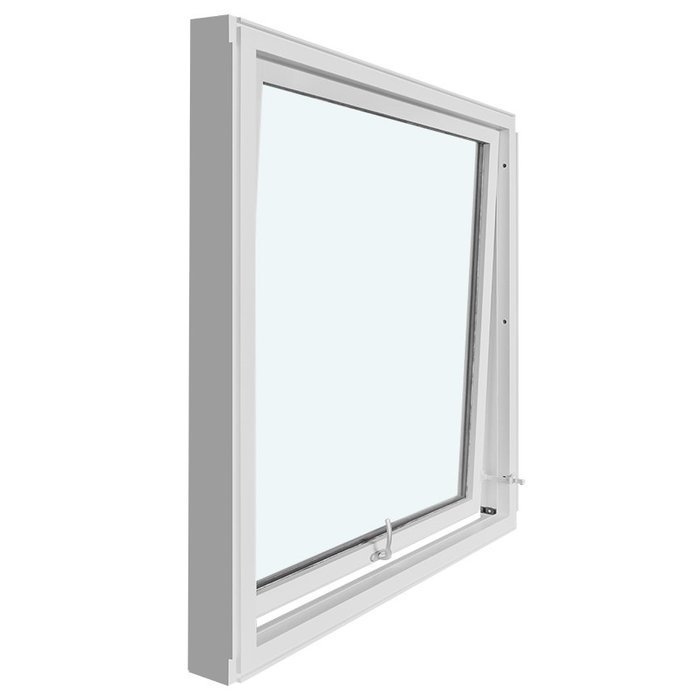

Ventana proyectante, articulada arriba y de apertura exterior

Configure a medida una ventana proyectante de pino o roble, con revestimiento de aluminio opcional y alternativas de barrotillos, color y manilla.

Apertura

Hoja proyectante hacia afuera con función de elevación

Material

Pino o roble, disponibles también revestidos en aluminio

Vidrios

Unidad aislante con 2 o 3 vidrios y carga de argón

Identificación

Marcado CE

01

Funcionamiento y uso cotidiano

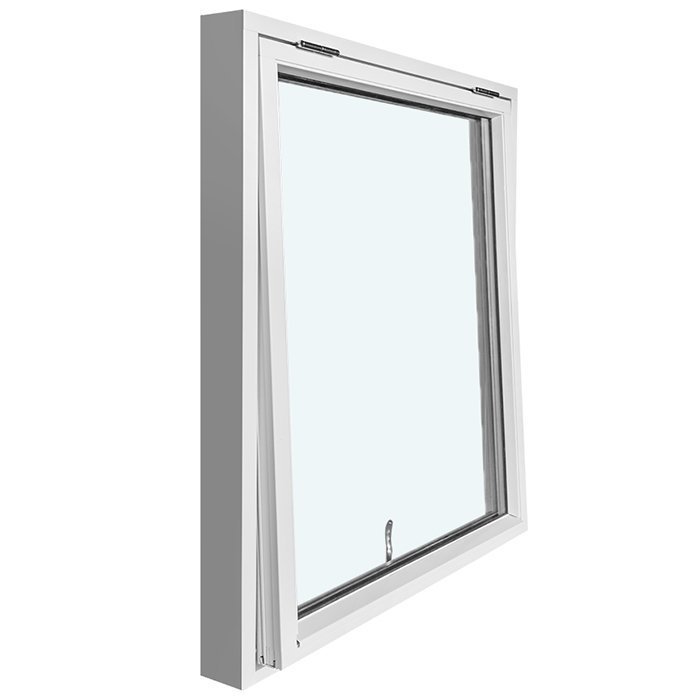

La hoja se articula por su borde superior y sale hacia afuera. Su recorrido no es el de una ventana que gira desde un costado: arriba se encuentra el eje de sujeción y, al abrir, la parte inferior avanza al exterior. La función de elevación señalada pertenece al mecanismo de esta hoja. En la práctica se controla un movimiento proyectante definido, sin introducir lateralmente una hoja en el espacio interior.

Use la manilla prevista para abrir o cerrar y acompañe el recorrido de manera controlada. Puesto que hay distintas manillas disponibles, puede incorporar este detalle a la definición estética desde el comienzo. Los herrajes instalados son SPILKA; seleccione una manilla acorde con la madera, el tono y la trama de barrotillos elegidos.

Mantenga despejados la hoja, la manilla y los sectores de los burletes, evitando objetos capaces de entorpecer el recorrido. La hoja se mueve por el lado exterior, lo que puede ser práctico cuando no conviene que una ventana de giro lateral ocupe espacio adentro. Aun así, la idoneidad del sistema dependerá del lugar de la abertura, de la posibilidad de alcanzarla y de cómo se utilice el sector contiguo.

La trama de barrotillos no altera el mecanismo declarado: la ventana conserva una hoja articulada arriba, proyectada hacia afuera y dotada de elevación. Escoja ese dibujo por su apariencia y nivel de división, no para modificar la apertura. Si la ubicación presenta necesidades especiales, explique dónde irá la ventana y desde qué punto pretende manejarla. Esto permite revisar de manera inequívoca tanto la configuración solicitada como el uso previsto.

02

Fabricación, materiales y dimensiones técnicas

Tanto el marco fijo como el de la hoja se fabrican en pino o roble. Para cualquiera de esas maderas puede agregarse una cubierta de aluminio. Las cuatro terminaciones declaradas son, por tanto, pino, pino revestido en aluminio, roble y roble revestido en aluminio. En las variantes correspondientes, el aluminio es parte material de la solución y no solamente el nombre de un color.

En la variante sin aluminio, el componente del marco fijo mide 105 × 57 mm; al incorporar ese revestimiento, mide 115 × 57 mm. Para el marco de la hoja, las dimensiones son 76 × 65 mm sin aluminio y 86 × 65 mm con él. Cada cifra describe exclusivamente el componente indicado. No representa por sí sola la profundidad, el ancho ni el alto total de la ventana, y tampoco reemplaza las dimensiones de fabricación que requiere cada proyecto.

El producto contempla perforaciones de montaje de 14 mm. Sus herrajes SPILKA constituyen una pieza especificada, no una opción para escoger otra marca. En los vidrios puede solicitarse una unidad aislante doble o triple, provista de capa termorreflectante, separador CHR de borde cálido y argón. El sellado del vidrio se realiza mediante burletes negros de goma.

El producto lleva marcado CE y dispone de una garantía comercial del fabricante por cinco años, según sus condiciones. Debido a su fabricación por encargo, la dimensión total necesaria es un antecedente central de la consulta. No la confunda con las medidas de los componentes del marco fijo y de la hoja. Para identificar bien la variante, agregue tamaño, madera, tipo de vidrio, barrotillos, tono y manilla.

Indique en conjunto la terminación material y el vidrio requerido, ya que la presencia de aluminio cambia las dimensiones de los marcos. Registre además el dibujo de barrotillos, el color y la manilla escogidos. De ese modo quedarán diferenciadas las especificaciones constructivas de aquellas elecciones que determinan la apariencia particular de la ventana.

05

Cómo revisar la abertura prevista

Antes de cotizar la fabricación, revise con cuidado el vano donde irá la ventana. Mida los puntos pertinentes en más de un lugar y anote cómo está conformada la abertura. Mantenga separadas sus dimensiones actuales o proyectadas de las dimensiones técnicas del marco fijo y de la hoja. Estas últimas corresponden a piezas individuales y no determinan automáticamente el tamaño que debe encargarse.

El recorrido exterior de la hoja debe incluirse en la planificación. Compruebe que revestimientos, barandas, vegetación, equipamiento u otros elementos constructivos no invadan el espacio de apertura. De acuerdo con el tamaño encargado y las condiciones de montaje, deje el despeje necesario para que la hoja pueda completar su movimiento real.

Observe también el punto de operación interior. La manilla tiene que quedar razonablemente al alcance desde el sitio destinado a acceder o pararse. Esto merece especial atención en vanos altos o difíciles de alcanzar. Aunque la proyección exterior evita un giro lateral hacia adentro, no garantiza por sí misma que la manilla resulte cómoda en una ubicación determinada.

Señale si se trata de construcción nueva, recambio u otra intervención. Describa objetivamente los encuentros existentes y, cuando ayude, adjunte dimensiones claras. Así podrá explicar el origen de cada medida sin mezclar el vano, las piezas del marco y el tamaño de fabricación. Las perforaciones previstas para montar son una característica del producto, pero no reemplazan la revisión del encuentro donde se instalará.

Una solicitud queda bien fundada cuando considera simultáneamente dimensiones, acceso y despeje exterior. Si los vanos no son iguales, enumere cada uno como una posición independiente. Luego asigne a cada posición su madera, vidrio, retícula, color y manilla, evitando que una elección visual termine asociada por error con otra abertura.

06

Madera, color y resultado visual

La apariencia final combina especie de madera, eventual protección de aluminio, tono, retícula, vidrio y manilla. Las especies declaradas son pino y roble, y cualquiera puede pedirse con cubierta de aluminio. La primera decisión consiste, entonces, en solicitar carpintería de madera expuesta o madera acompañada por ese revestimiento.

Puede escoger el color y coordinarlo con los demás componentes al realizar la consulta. Describa el tono buscado de la manera más precisa que pueda, junto con la madera y la presencia o ausencia de aluminio. Esto permite armonizar material y color sin tratarlos como si fueran una sola elección.

Los barrotillos establecen cómo se divide visualmente la hoja. Una superficie continua entrega una expresión más serena; varias líneas horizontales, o la incorporación de una vertical, producen un orden más notorio. Considere la modulación de la fachada y de los vanos cercanos. Esa coordinación responde al diseño particular de la obra y no constituye una exigencia técnica del producto.

La manilla es otro detalle visible que puede integrarse al conjunto, pues existen alternativas para escoger. Relaciónela con el tono, la especie de madera y la retícula. Los herrajes SPILKA y los burletes negros de goma, en cambio, son componentes técnicos y deben diferenciarse de las decisiones estéticas sobre manilla y acabado.

Al pedir varias unidades, puede adoptar una pauta sencilla, por ejemplo, repetir madera y tono pero variar la retícula según cada vano. También puede mantener un mismo dibujo de barrotillos y fabricar tamaños diferentes. Son ejemplos para ordenar las decisiones del proyecto; no incorporan opciones adicionales ni establecen reglas obligatorias de diseño.

07

Otras ventanas y puertas para terraza

Cuando el sistema proyectante superior no resulta apropiado para todos los vanos, revise los productos relacionados. La gama incluye ventanas de giro hacia afuera, con una o dos hojas, además de versiones de estética histórica. Su mecanismo lateral difiere del modelo articulado arriba, por lo que corresponde escoger el tipo adecuado de manera independiente para cada abertura.

Los modelos llamados «Kombi» reúnen un sector vidriado fijo y una hoja que gira hacia el exterior. Sus distintas retículas distribuyen de diversas maneras ambos sectores. Para vanos en cubierta se ofrece también una ventana pivotante de techo. Las puertas de terraza con una hoja atienden proyectos donde se necesita que la puerta abra hacia afuera.

Las alternativas materiales cambian según el producto. Diversas ventanas abatibles, los modelos Kombi y la puerta de terraza regular admiten pino o roble, con opción de cubierta de aluminio. Los modelos históricos se fabrican en pino o roble sin esa opción indicada. La ventana pivotante de techo figura en pino revestido de aluminio. Revise siempre la ficha del tipo específico.

Si el proyecto reúne ventanas y puertas de distinto funcionamiento, trate cada vano como un ítem separado. Vincule con él el modelo, las dimensiones y cada opción seleccionada. De esta forma podrá armonizar, por ejemplo, una ventana proyectante, otra de giro y una puerta para terraza, manteniendo diferenciados sus mecanismos y componentes técnicos.

Estos productos relacionados pueden servirle como referencia adicional: Ventana histórica de una hoja, giro hacia afuera, Ventana de dos hojas con giro exterior, Ventana histórica de dos hojas, giro hacia afuera, Ventana «Kombi» con apertura hacia el exterior, Ventana histórica «Kombi» con apertura exterior, Ventana pivotante para techo, Puerta de terraza de una hoja con apertura exterior, Puerta histórica de terraza, una hoja y apertura exterior.

08

Prepare una consulta precisa paso a paso

Primero, enumere los vanos del proyecto. Dé a cada uno una referencia inequívoca e incorpore las dimensiones obtenidas con cuidado. Si requiere solamente una ventana, bastará un ítem. Para varias unidades, este registro ordenado impide intercambiar por accidente los tamaños y las elecciones visuales.

Defina después una de las cuatro terminaciones: pino, pino revestido de aluminio, roble o roble revestido de aluminio. A continuación, escoja el termopanel requerido. Registre ambas decisiones por separado, porque ni la especie de madera ni la cubierta metálica fijan por sí mismas una composición de vidrio.

Anote luego el nombre completo de la retícula escogida y agregue sus preferencias de color y manilla. Si todavía no decide alguno de esos detalles, describa la orientación estética que busca e identifíquelo como pendiente. Así será posible reconocer qué puntos están resueltos y cuáles necesitan conversación adicional.

Cuando aporte al análisis, incluya una explicación breve del lugar de montaje. Puede señalar el acceso a la manilla y cualquier particularidad del despeje exterior, acompañada por dimensiones concretas y una descripción de piezas u obstáculos cercanos. Si considera otros tipos de ventanas o puertas, asígneles posiciones independientes.

Para terminar, compruebe seis antecedentes esenciales: medida de la posición, terminación material, vidrio, retícula, color y manilla. Verifique también que efectivamente necesita una ventana articulada arriba y proyectada hacia afuera. Una solicitud breve, completa y bien asociada facilita la revisión conjunta y conserva todas las decisiones estéticas relevantes.

¿Se fabrica la ventana según medidas individuales?

Sí. Se produce de acuerdo con las dimensiones solicitadas. Envíenos las medidas del vano, tomadas cuidadosamente, para identificar y revisar sin ambigüedad el tamaño requerido en su consulta.

¿Es posible escoger el color?

Sí. Hay alternativas de color. Informe el tono buscado y la terminación material elegida para que podamos revisar con usted una configuración apropiada.

¿Puedo escoger la manilla?

Sí. La manilla se selecciona al definir la ventana. Cuéntenos la apariencia que busca y podremos determinar con usted una alternativa acorde con su configuración.

¿Cuáles son las terminaciones materiales?

Puede solicitar pino o roble. En ambos casos existe también una variante revestida de aluminio. Las cuatro posibilidades son pino, pino revestido de aluminio, roble y roble revestido de aluminio.

¿Se ofrece con 2 o 3 vidrios?

Sí. Puede pedir una unidad aislante de 2 o 3 vidrios. Las dos incorporan capa termorreflectante, separador CHR de borde cálido y carga de argón.

¿A qué se refiere CHR?

CHR identifica el perfil separador de borde cálido situado en el perímetro del conjunto aislante. Es parte del sistema de vidrio especificado, junto con la capa termorreflectante y el argón.

¿Este producto lleva marcado CE?

Sí. La ventana lleva marcado CE, incluido entre sus datos técnicos.

¿Cuál es la garantía de esta ventana?

El fabricante ofrece una garantía comercial de cinco años, conforme a sus condiciones. Conserve la documentación del pedido para identificar correctamente la configuración si más adelante necesita presentar una consulta de garantía.

Revise con nosotros la configuración

¿Quiere adaptar esta ventana proyectante a su obra? Envíenos las dimensiones del vano y sus elecciones de madera, vidrio, retícula, tono y manilla. Revisaremos los antecedentes con usted para aclarar qué variante responde a la apariencia que tiene planificada.
