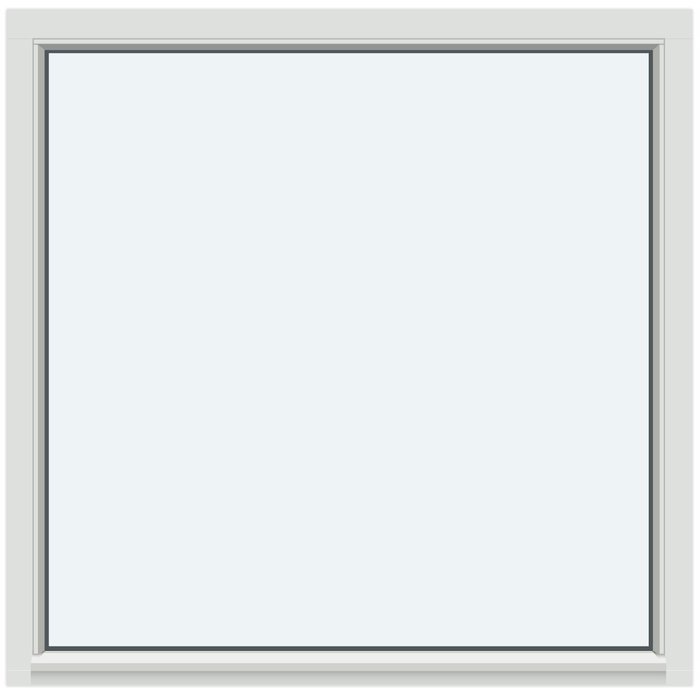

Ventanas fijas

Un paño cerrado que ordena visualmente la composición

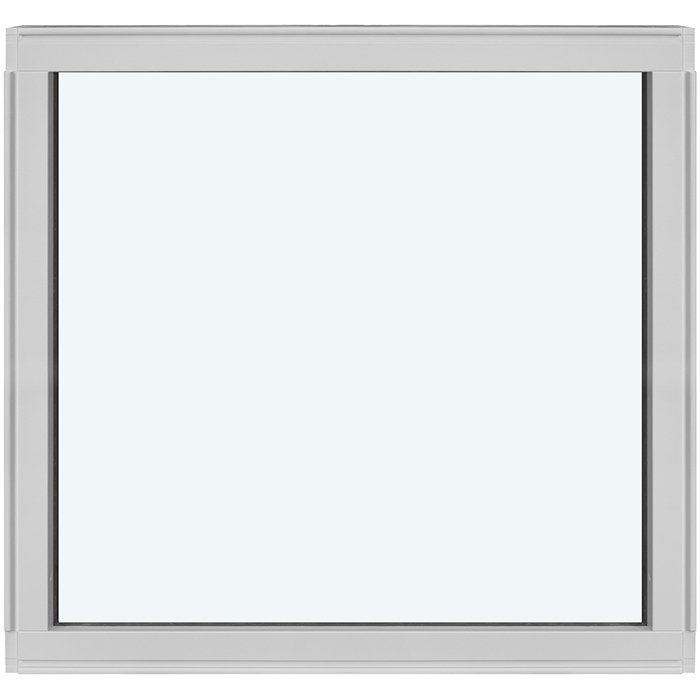

Ventana con acristalamiento fijo

Configure una ventana fija hecha a medida en pino o roble, con revestimiento de aluminio opcional. Seleccione el color, el acristalamiento y uno de los diseños de palillaje disponibles según su proyecto. El elemento permanece cerrado de forma permanente y carece de mecanismo de apertura.

Funcionamiento

Paño fijo, no practicable

Material

Madera, sola o revestida en aluminio

Acristalamiento

Vidrio aislante con capa y relleno de argón

Configuración

A medida y con color a elección

01

Función en el uso cotidiano

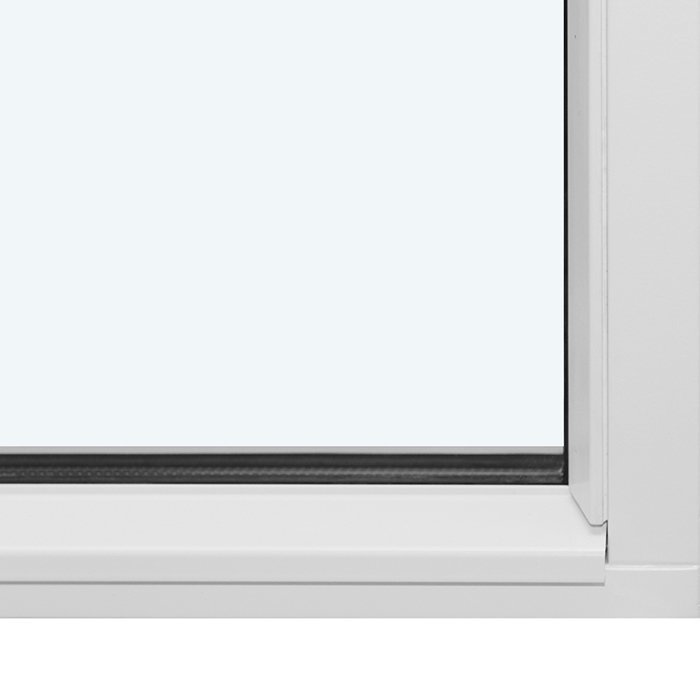

El producto corresponde a una ventana de paño fijo: no se abre, inclina, gira ni abate. Durante el uso, el vidrio sigue cerrado y no genera un vano accionable. Defina desde el comienzo si esa posición se destinará únicamente a acristalamiento fijo. Cuando allí se requiera ventilación habitual o un paso que pueda operarse, deberá asignar esa tarea a una puerta o a un modelo de ventana diseñado para abrir.

Dentro de un conjunto, el paño fijo puede cumplir una finalidad independiente y otro producto aportar el movimiento requerido. Separe ambas funciones en el croquis: identifique como cerradas las unidades fijas y rotule las practicables con el título del modelo correspondiente. Esto permite reconocer cada pieza cuando varias ventanas aparecen en una elevación común. Que sus diseños estén coordinados no significa que compartan construcción, mecanismo ni modo de uso.

Considere cómo se accederá más adelante al vidrio, al marco y a las juntas según la instalación efectiva. Incluya las dos caras del elemento cerrado y su ubicación en el vano. Antes de escoger acabados, confirme que un paño permanentemente fijo sea compatible con el uso proyectado. Esa decisión debe preceder a la madera, el color y el palillaje, porque la apariencia no puede suplir una apertura necesaria. Registre aparte cualquier unidad practicable que deba acompañarlo.

02

Construcción, dimensiones y antecedentes técnicos

En esta sección se concentran las dimensiones y cifras del producto. El marco fijo tiene una sección de 105 × 57 mm; con revestimiento de aluminio, la sección es de 115 × 57 mm. Son medidas del componente correspondiente, no el ancho y la altura de la ventana completa ni el tamaño del vano de obra. Los orificios de montaje son de 14 mm. Mantenga separados en sus planos el tamaño del producto, el vano, la unión constructiva y el perfil del marco.

Hay unidades de vidrio aislante de 2 o 3 vidrios. Las dos incorporan una capa reflectante del calor, un separador de borde cálido tipo CHR y relleno de argón. Las juntas del acristalamiento son de goma negra. La ventana posee marcado CE y una garantía comercial del fabricante de 5 años, sujeta a sus condiciones y distinta de los derechos legales que correspondan a la compra. Estos antecedentes describen el producto ofrecido; el muro, los encuentros y las demás condiciones de obra deben revisarse para cada proyecto. Identifique sin abreviaciones el acristalamiento solicitado.

Puede pedir pino, pino revestido en aluminio, roble o roble revestido en aluminio. La mención del revestimiento describe una terminación aplicada a la madera elegida; no indica que toda la ventana sea de aluminio. La fabricación según sus dimensiones forma parte de las decisiones de compra, mientras que las secciones del perfil y los diámetros de perforación siguen siendo datos de componentes. Separe, por ello, la dimensión total requerida de esos antecedentes constructivos. Así quedará claro qué medida proviene del proyecto y cuál corresponde a una pieza de la ventana.

05

Registrar el vano y sus medidas

Parta del vano construido y no de una dimensión aproximada para la ventana. Mida en varios lugares apropiados y señale el referente de cada cifra. Distinga, sobre todo, el tamaño del vano de la dimensión final que solicita para el producto. Como la fabricación puede adaptarse al proyecto, una base de medición inequívoca es fundamental. No convierta la sección del marco indicada en la ficha técnica en una supuesta medida exterior. Mantenga iguales los términos del croquis, la tabla y el texto, sin reunir referencias diferentes bajo «medida de ventana».

Registre además el lugar exacto destinado al paño fijo. Cuando puertas y ventanas compongan una misma elevación, asigne un código claro a cada pieza y vincule cada dimensión con ese código. Anote las relaciones visuales requeridas con los componentes vecinos, como la alineación de bordes superiores o laterales. Estas indicaciones expresan una intención de diseño y deben aparecer aparte del tamaño del producto. Un croquis sencillo que marque arriba, abajo, izquierda y derecha permite interpretar la orientación y la posición sin frases dudosas.

Al revisar el vano, incluya el encuentro previsto y la estructura existente. Confirme que las dimensiones levantadas sean coherentes con la posición proyectada y solicite una evaluación específica de la instalación. Si intervienen varias unidades, documente primero cada producto y luego reúna en la vista general las medidas con sus identificadores. Así no se confundirán el vano, el tamaño del producto ni las alineaciones visuales. Antes de enviar la solicitud, compruebe también que todas las cifras usen la misma orientación y que cualquier corrección del croquis esté reflejada en la tabla correspondiente.

06

Madera, color y armonización visual

El acabado parte de una de dos maderas: pino o roble. Cada una se ofrece sin revestimiento o revestida en aluminio. Elija primero la especie y decida después si llevará esa protección exterior; este orden evita presentar el revestimiento como si fuera un material macizo independiente. Si el proyecto contiene más puertas o ventanas, escriba la terminación completa junto a cada unidad. Compartir un color no reemplaza la identificación precisa de la madera y de su eventual revestimiento.

El color constituye una elección propia. Aunque conviene analizarlo junto con la madera y el palillaje, debe registrarse por separado. Una unidad sin palillos y otra con trazos horizontales, verticales o combinados ya corresponden a diseños diferentes. No se limite, entonces, a escoger un tono para toda la elevación: relacione también cada ventana con el dibujo solicitado. Si ampliará un conjunto existente, indique qué rasgos deben armonizarse. No dependa solamente de una fotografía; escriba en la solicitud tanto el color como la terminación del material.

Cuando haya varias unidades, prepare una tabla sencilla con la posición, el título del producto, la terminación, el color y el palillaje de cada una. No asigne una dirección de apertura al paño fijo. Para ubicarlo en la composición importan los rasgos visuales seleccionados y las alineaciones definidas por usted. Confirme que los dibujos repetidos lleven exactamente la misma denominación completa. Si ciertas piezas serán distintas de manera intencional, marque la diferencia en su posición para que no parezca una inconsistencia accidental.

07

Alternativas fijas y modelos practicables

Si el proyecto necesita otra geometría fija, revise como productos independientes la «Ventana semicircular con vidrio fijo» y la «Ventana triangular e inclinada con vidrio fijo». Por definición, ninguna de ellas se abre. Aun así, compárelas individualmente y use en la solicitud el título preciso de la alternativa escogida. Compartir la condición de paño fijo no permite suponer que sus restantes características o terminaciones sean iguales a las de este modelo.

Cuando sí se necesita apertura, existen categorías específicas, entre ellas ventanas pivotantes, proyectantes y abatibles laterales que abren hacia el exterior. Escoja según el movimiento requerido y configure cada producto individualmente. Un paño fijo puede acompañar a una ventana practicable en la misma obra, pero esa cercanía no le aporta mecanismo alguno. Para una composición mixta, registre por unidad su título completo, ubicación y decisiones de configuración.

Entre los productos relacionados también hay puertas de terraza de una hoja que abren hacia afuera y modelos identificados por su estilo histórico. Considérelos cuando el proyecto requiera una puerta en vez de un paño únicamente fijo, o cuando busque expresamente esa variante estética. Si la solicitud reúne categorías diferentes, entregue para cada unidad su título, posición y configuración. Así se conserva la función de cada puerta y ventana, incluso dentro de una vista compartida. Puede consultar las alternativas relacionadas a continuación:

Ventana semicircular con vidrio fijo, Ventana triangular e inclinada con vidrio fijo, Ventana pivotante con apertura exterior, Ventana proyectante de bisagra superior, apertura exterior, Ventana abatible lateral de una hoja, apertura exterior, Ventana abatible lateral histórica de una hoja, apertura exterior, Puerta de terraza de una hoja, apertura exterior, Puerta de terraza histórica de una hoja, apertura exterior.

08

Preparar una solicitud precisa y completa

Abra la solicitud con un resumen del proyecto e identifique la pieza como «ventana con acristalamiento fijo». Cuando sea útil, adjunte un croquis rotulado que muestre su ubicación y orientación. Escriba la dimensión requerida y el referente al que pertenece. Mantenga para esa unidad un código idéntico en el dibujo, la tabla de medidas y la descripción. Si contempla varias puertas o ventanas, documente cada producto individualmente antes de reunir todas las posiciones en una elevación general.

Defina luego si será de pino o roble, con o sin revestimiento de aluminio, y agregue el color. Registre el tipo de vidrio aislante como una decisión aparte. Para el palillaje, copie la denominación íntegra, especialmente cuando indique una división real del vidrio. En conjuntos de varias piezas, compruebe una a una sus especificaciones; no aplique tácitamente la misma elección a todas. De esta forma se podrá reconocer la combinación de madera, revestimiento, tono, acristalamiento y dibujo asignada a cada paño fijo.

Haga una revisión final siguiendo este orden: título del producto; posición, orientación y referente de cada medida; terminación completa del material; color, vidrio y palillaje asignados; y registro independiente de las demás puertas o ventanas. Confirme que el texto y el croquis empleen los mismos códigos. Envíenos después la información ordenada. Así podremos vincular su selección con el modelo fijo y revisar junto a usted si todos los componentes de la configuración quedaron identificados, sin prometer servicios de instalación.

¿Se fabrica la ventana según mis medidas?

Sí. Es posible definir sus dimensiones de acuerdo con el proyecto. Señale en la solicitud el referente de cada cifra y describa las condiciones de instalación. Las secciones del marco corresponden a un componente y no equivalen al tamaño del vano donde se instalará.

¿Qué opciones de vidrio ofrece el modelo?

Puede escoger una unidad aislante de 2 o 3 vidrios. Las dos llevan una capa reflectante del calor, separador de borde cálido tipo CHR y argón en la cámara. Registre la alternativa requerida junto a cada ventana del proyecto.

¿En qué materiales se ofrece?

Las opciones son pino o roble, cada uno sin revestimiento o revestido en aluminio. Escriba la terminación completa en su solicitud para que la madera y la protección exterior queden identificadas sin dudas.

¿El color de la ventana es configurable?

Sí. Puede seleccionar el color al configurar el producto. Anótelo junto con la terminación completa de la madera. Las juntas de goma negra son un dato independiente y no sustituyen la elección específica del tono de la ventana.

¿Todo el palillaje divide físicamente el vidrio?

No. Los nombres diferencian los palillos comunes de las variantes que dividen el acristalamiento. Si requiere una división real, copie en la solicitud la denominación íntegra de esa alternativa.

¿Este producto cuenta con marcado CE?

Sí. La ventana lleva marcado CE. Ese dato corresponde al producto; el vano, las uniones previstas y las exigencias de la obra deben revisarse específicamente para el proyecto en Chile.

¿Puede abrirse para ventilar o servir de salida?

No. Se trata de un paño cerrado permanentemente, por lo que no ofrece ventilación ni funciona como una salida practicable.

¿Cómo selecciono el palillaje?

Las alternativas abarcan vidrio sin palillos y dibujos horizontales, verticales o combinados. Defina primero si quiere el paño despejado, una orientación dominante o más de una línea. Después verifique si la denominación elegida señala que el vidrio queda realmente dividido.

Defina su ventana fija sin dudas

Reúna las dimensiones del vano, el diseño requerido, la terminación de la madera, el color y el tipo de vidrio, y envíenos su solicitud. Revisaremos junto a usted que los antecedentes del paño fijo estén bien identificados y formen una configuración coherente y completa.
