Ventanas triangulares e inclinadas con vidrio fijo

Paños fijos a medida para contornos triangulares u oblicuos

Ventanas triangulares y oblicuas fijas

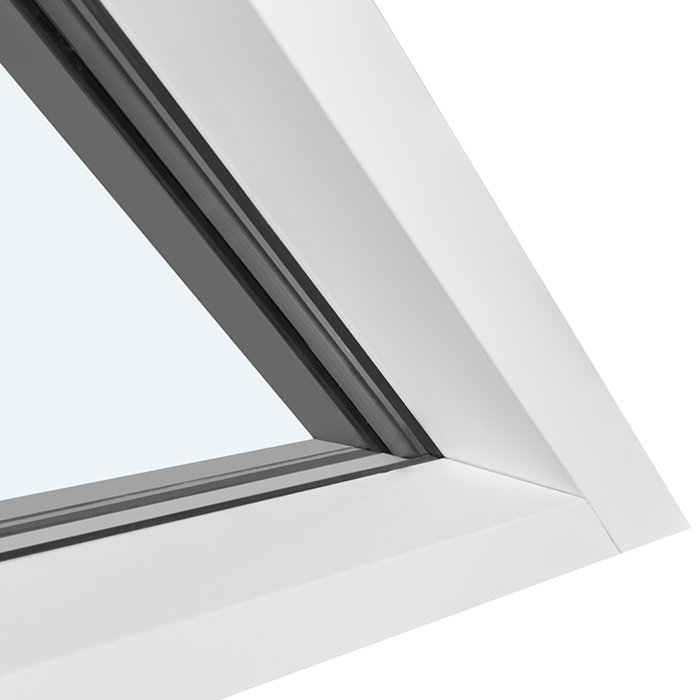

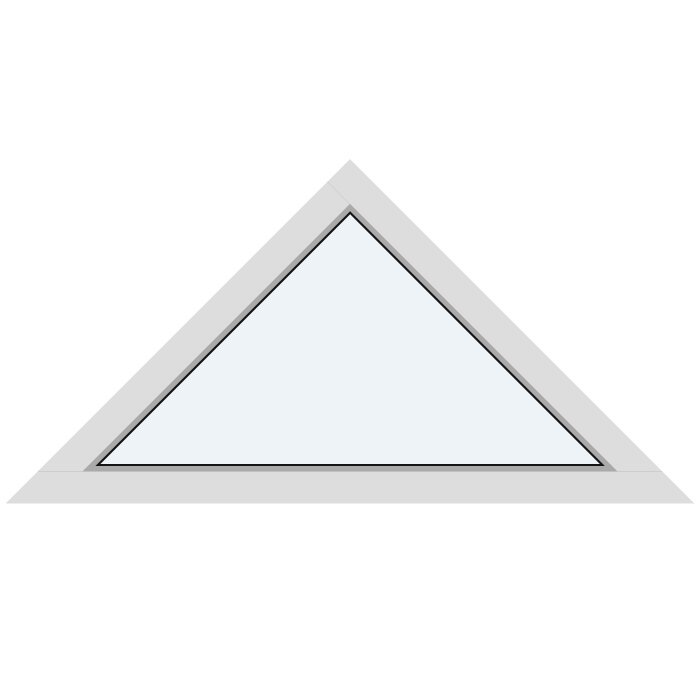

Ventana triangular u oblicua a medida, con vidrio aislante, acabado, color y diseños definidos de barrotillos.

Tipología

Fija

Fabricación

Disponible a medida

Colores

Disponible

Marcado

Marcado CE

01

Acristalamiento fijo: función y uso cotidiano

Este modelo triangular u oblicuo tiene acristalamiento fijo: no incorpora una hoja practicable ni un mecanismo para abrir. El paño permanece cerrado y forma una parte inmóvil del conjunto. Por eso, durante el uso no hay que accionar manillas, girar hojas ni definir posiciones de apertura. Resulta apropiado cuando se busca integrar una forma especial como elemento vidriado sereno y ese lugar no debe cumplir una función de ventilación.

La inexistencia de apertura debe considerarse desde que se define el uso del recinto. Si esa pared o habitación necesita ventilación, puede ser necesario encomendarla a otra puerta o ventana diseñada para abrir. Este paño triangular u oblicuo no debe contarse como una entrada de aire operable. Su propósito es cerrar con vidrio una forma determinada y mantenerla como parte fija del diseño.

También conviene prever cómo se alcanzarán después el vidrio y el marco. La facilidad para acceder a sus caras interior y exterior dependerá de la ubicación exacta y de las condiciones de montaje. Cuando el elemento quede elevado o en otra zona difícil de alcanzar, incorpore desde la etapa de proyecto la futura limpieza y conservación de todas las superficies a las que sea posible acceder.

La elección de barrotillos solo afecta la apariencia, no el funcionamiento. Ya sea un paño continuo, una división horizontal o vertical, o una configuración que separe el vidrio, el elemento completo seguirá siendo fijo. Así, el esquema visual puede decidirse según la silueta y la expresión buscada, sin reservar espacio para el recorrido de una hoja.

02

Estructura, materiales y dimensiones técnicas

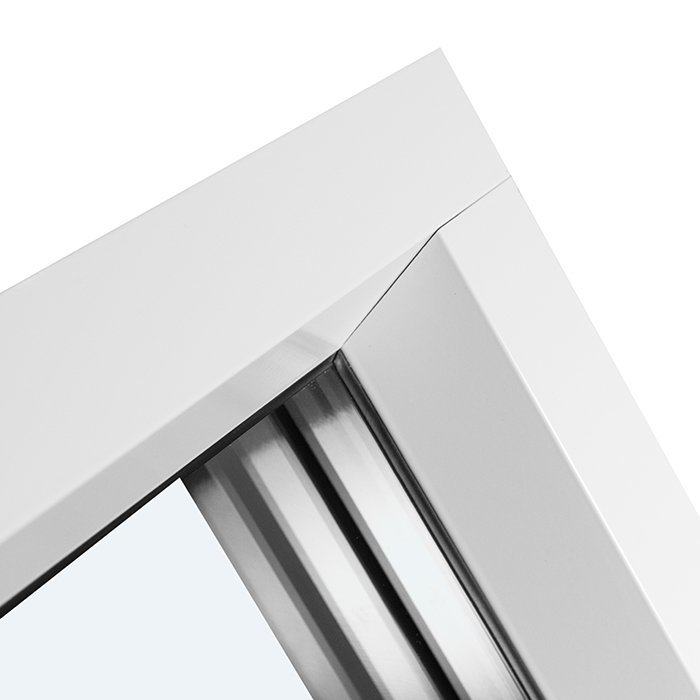

El marco se ofrece en cuatro configuraciones: pino, pino revestido en aluminio, roble y roble revestido en aluminio. Al preparar la configuración, seleccione una alternativa completa y añada aparte el tono requerido. Si opta por el revestimiento metálico, identifique también la especie de madera a la que corresponde.

La sección indicada para el marco fijo es de 105 × 57 mm. Cuando incorpora revestimiento de aluminio, pasa a 115 × 57 mm. Ambas cifras corresponden únicamente a ese componente; no expresan el fondo, ancho ni alto totales de la ventana fabricada a medida, ni pueden tomarse como dimensiones generales del vano. La geometría final y sus cotas se levantan por separado para cada encargo.

Los agujeros destinados al montaje tienen 14 mm de diámetro. Este dato técnico del componente no corresponde al tamaño total de la ventana ni al del vano donde se instalará. Para el paño se puede escoger vidrio aislante de 2 o 3 paneles. Registre esa selección junto con el material, el tono y el esquema de barrotillos solicitado.

El producto lleva marcado CE y cuenta con una garantía comercial del fabricante de 5 años, sujeta a sus condiciones y separada de los derechos legales que pudieran resultar aplicables. En los documentos, distinga la geometría personalizada de las secciones técnicas: el marco fijo corresponde a 105 × 57 mm o a 115 × 57 mm si está revestido en aluminio. Las cotas de la forma especial se determinan mediante su contorno y tramos inequívocamente identificados.

05

Evaluación precisa del vano previsto

Toda fabricación triangular u oblicua necesita partir de un vano descrito con precisión. En una geometría no rectangular, pendientes, vértices, costados y referencias pueden entenderse de más de una manera. Indique desde qué cara está representado el elemento y la relación entre todos sus bordes. Un dibujo rotulado facilita la lectura de la silueta y su orientación, sin obligar a deducir dimensiones a partir del nombre genérico del producto.

Compruebe si las cifras entregadas corresponden al tamaño futuro de la ventana o solamente al espacio circundante. En la comunicación deben quedar separadas las cotas del marco, del vano y de los demás componentes del proyecto. Si trabaja con planos existentes, identifique el propósito real de cada cifra. Así se reduce el riesgo de leer una arista oblicua como línea horizontal o de asignar una longitud total a un solo tramo.

Para interpretar el vano, defina además qué lados serán interior, exterior, superior e inferior, sobre todo si la figura puede confundirse con su reflejo. Una foto entrega contexto, pero no sustituye un plano de medidas claramente orientado. Cuando piezas cercanas condicionen espacial o visualmente la geometría, márquelas en el dibujo sin atribuirles características técnicas que no hayan sido comprobadas.

Las tolerancias necesarias para instalar y montar se determinan según la obra concreta; no deben calcularse a partir de la sección del marco fijo. Las cifras 105 × 57 mm y, para la alternativa revestida en aluminio, 115 × 57 mm describen exclusivamente ese componente. Aclare cuáles datos corresponden al vano, a la ventana terminada o a una pieza, y rotúlelos de esa forma en todos los antecedentes.

No limite la descripción a expresiones como triangular u oblicua: represente el perímetro verdadero. Identificar bordes, esquinas, pendientes y puntos desde los cuales se toman las cotas permite asignar correctamente la fabricación personalizada. Después, registre como decisiones independientes el material, el tono, el tipo de vidrio y los barrotillos, evitando mezclar la geometría con el equipamiento.

06

Materiales, tonos y composición visual

La presencia visual del elemento se forma mediante su perímetro, el material del marco, la tonalidad, el vidrio y la distribución de barrotillos. La gama disponible permite coordinarlo con el proyecto. Especifique el color con claridad y, si debe armonizar con elementos ya instalados, señale exactamente qué puerta, ventana, sector de fachada o terminación interior se usará para compararlo.

Las especies de madera ofrecidas son pino y roble; cada una cuenta también con una variante revestida en aluminio. Dicho revestimiento integra una configuración material completa y no constituye simplemente el nombre de un color. Al escoger, observe cómo se relacionarán la madera o terminación y el tono tanto con el espacio interior como con la fachada y las piezas vecinas.

Los barrotillos pueden acompañar la dirección dominante del contorno, introducir un contrapunto o dejar el vidrio completamente continuo. Un trazado horizontal, uno vertical y uno combinado producen ritmos distintos. En las alternativas identificadas como divisorias, la separación efectiva del vidrio pertenece al diseño solicitado; por eso no debe abreviarse su nombre al incorporarlo en el pedido.

La goma negra usada en las juntas no es otra opción cromática del marco. Para coordinar los colores se toma como referencia la terminación que realmente puede seleccionarse, mientras la junta se trata como una pieza independiente del sistema vidriado. Consigne por separado la tonalidad del marco, la configuración material y el trazado de barrotillos.

Cuando el nuevo elemento deba guardar relación con componentes existentes, las fotografías y referencias cromáticas precisas resultan útiles. Aclare qué rasgo debe reproducirse o acompañarse: podría ser el tono del marco, la especie de madera o el sentido de las divisiones. Con esa información será posible cotejar material, color y esquema sin confundirlos entre sí.

07

Diferencias frente a modelos practicables relacionados

El modelo triangular u oblicuo está concebido como un paño que permanece cerrado. Si se necesita una abertura en otra parte del proyecto, el catálogo también incluye ventanas proyectantes con bisagra superior, ventanas batientes de una o dos hojas y puertas de terraza de una hoja. Todas esas alternativas abren hacia el exterior y pueden acompañar la geometría fija dentro de una composición más amplia de puertas y ventanas.

Las ventanas batientes y las puertas de terraza de una hoja disponen asimismo de versiones de estilo histórico, ofrecidas en pino o roble. Sus modelos estándar relacionados permiten además escoger pino o roble revestido en aluminio. Tenga presentes esas diferencias cuando varios componentes deban mantener una apariencia coordinada en la misma elevación.

La ventana batiente «Kombi» reúne en una sola unidad un sector fijo y una hoja de apertura exterior. Es otra solución para distribuir superficies inmóviles y operables dentro del mismo producto. Como los otros modelos relacionados, admite vidrio aislante de 2 o 3 paneles y se fabrica en pino, roble o las respectivas variantes revestidas en aluminio. Defina individualmente para cada elemento su función, material, tono y diseño.

Si solicita varias puertas o ventanas para una misma obra, registre cada unidad en una línea independiente. De ese modo se reconocerá dónde va la geometría especial fija, qué hoja debe abrir hacia el exterior y cuáles elementos tendrán una o dos hojas. Para iniciar la comparación, revise estos productos relacionados:

Ventana proyectante con bisagra superior y apertura exterior, Ventana batiente de una hoja con apertura exterior, Ventana batiente histórica de una hoja con apertura exterior, Ventana batiente de dos hojas con apertura exterior, Ventana batiente histórica de dos hojas con apertura exterior, Ventana batiente «Kombi» con apertura exterior, Puerta de terraza de una hoja con apertura exterior, Puerta de terraza histórica de una hoja con apertura exterior.

08

Prepare la solicitud mediante pasos claros

Primero describa brevemente el proyecto e identifique el producto como «Ventana triangular u oblicua con acristalamiento fijo». Dibuje el perímetro requerido con una orientación inequívoca, indique desde qué cara se observa y rotule los tramos que definen la figura. También puede adjuntar una fotografía para mostrar el contexto donde se realizará la instalación.

Luego seleccione la configuración material: pino, roble o alguna de esas maderas con revestimiento de aluminio. Registre la tonalidad en otra línea para que no se confunda con el material. Si debe coordinarse con una puerta, ventana o parte de la fachada ya existente, identifique ese elemento como referencia estética.

Después señale cuál de las opciones de vidrio ofrecidas necesita y copie íntegramente la denominación del esquema de barrotillos. La precisión es especialmente necesaria cuando estos dividen el vidrio. Puede agregar un dibujo del trazado para aclarar la selección, pero no reemplace el nombre del diseño por una expresión creada para la solicitud.

Reúna finalmente los antecedentes en esta secuencia: producto, contorno, cotas, orientación, configuración material, tonalidad, vidrio y esquema visual. Cuando haya más de una ventana, asigne una posición independiente a cada una para no combinar geometrías ni terminaciones distintas. Identifique del mismo modo, y con su nombre completo, cualquier otra puerta o ventana incluida en la obra.

Antes de enviar los documentos, revise que puedan interpretarse sin contradicciones. Cada borde debe mantener la misma identificación y todas las cotas, tonalidades, divisiones y terminaciones deben quedar vinculadas a la unidad correcta. Una solicitud ordenada entrega la información necesaria para conversar sobre la fabricación personalizada y resolver conjuntamente las elecciones que aún falten.

¿Se fabrica según las medidas del proyecto?

Sí. La ventana triangular u oblicua se produce a medida. Envíe un dibujo correctamente orientado, con el perímetro requerido y todas las cotas rotuladas. Marque también las caras interior y exterior, además de las partes superior e inferior, para que la geometría especial pueda revisarse sin interpretaciones contrapuestas.

¿Es posible seleccionar el color?

Sí. Hay una selección de tonalidades. Explique el resultado cromático que busca e indique si debe coordinarse con puertas, ventanas, sectores de fachada o terminaciones interiores existentes.

¿Sirve como ventana de ventilación?

No. Se trata de un paño fijo, sin una hoja que pueda accionarse, por lo que no aporta ventilación mediante apertura. Si el proyecto requiere esa función, revise un modelo expresamente diseñado con hoja practicable.

¿Qué configuraciones de material están disponibles?

Las alternativas son pino, pino revestido en aluminio, roble y roble revestido en aluminio. Escriba el nombre completo de la configuración junto con la tonalidad solicitada. Para facilitar la coordinación cromática, puede identificar la puerta, ventana, parte de fachada o terminación interior que se tomará como referencia.

¿Cómo especifico el esquema de barrotillos?

Copie la denominación completa que aparece en la selección del producto. Así se podrá reconocer si requiere un paño continuo, barrotillos decorativos o divisiones efectivas del vidrio, además de su orientación exacta.

¿Cuál es la duración de la garantía?

La garantía comercial del fabricante para este modelo fijo triangular u oblicuo es de 5 años y se rige por sus condiciones, sin confundirse con los derechos legales que pudieran corresponder. Identifique completamente el material, el vidrio y el diseño del elemento solicitado.

¿Qué acristalamiento incorpora?

Puede elegirse vidrio aislante de 2 o 3 paneles. La unidad integra capa termorreflectante, separador de borde cálido denominado CHR, relleno de argón y juntas de goma negra.

¿Cuenta con marcado CE?

Sí. Este modelo triangular u oblicuo con paño fijo lleva marcado CE.

Diseñemos su ventana especial en conjunto

Si proyecta una geometría distinta y desea coordinar material, tono, vidrio y barrotillos, envíenos el dibujo del vano, las cotas correspondientes y la terminación requerida para fabricar su ventana triangular u oblicua a medida.
