Συνδυαστικό παράθυρο

Υαλοπίνακες, υλικά και διαίρεση σε αρμονική σύνθεση

Συνδυαστικό παράθυρο

Το συνδυαστικό παράθυρο κατασκευάζεται κατά παραγγελία με επιλογή χρώματος. Οι επιλογές σε πεύκο ή δρυ, με ή χωρίς επένδυση αλουμινίου, προσφέρουν διαφορετική αισθητική, ενώ πέντε διαθέσιμα σχέδια καϊτιών διαμορφώνουν την όψη των υαλοπινάκων. Μπορείτε επίσης να επιλέξετε λαβή, εφόσον η διάταξη περιλαμβάνει κατάλληλα ανοιγόμενα τμήματα.

Τύπος προϊόντος

Συνδυαστικό παράθυρο

Υλικό πλαισίου

Πεύκο ή δρυς, με ή χωρίς επένδυση αλουμινίου

Σήμανση

Με σήμανση CE

Διαμόρφωση

Κατασκευή κατά παραγγελία, επιλογή χρώματος και λαβής σε κατάλληλα ανοιγόμενα τμήματα

01

Σχεδιάστε από την αρχή τη χρήση και τον χειρισμό

Σε ένα συνδυαστικό παράθυρο, η διάταξη των επιμέρους επιφανειών καθορίζει τόσο την όψη όσο και την καθημερινή χρήση. Γι’ αυτό σκεφτείτε από νωρίς ποια τμήματα πρέπει να είναι προσβάσιμα και ποια λειτουργία περιμένετε από αυτά. Περιγράψτε τις ανάγκες σας μαζί με τη διάταξη που προτιμάτε, ώστε η αισθητική διαίρεση και η πρακτική χρήση να αξιολογηθούν ως ενιαίο σχέδιο.

Αν η διάταξη περιλαμβάνει κατάλληλα ανοιγόμενα τμήματα, μπορείτε να επιλέξετε λαβή. Συντονίστε την εμφάνισή της με το πλαίσιο, το χρώμα και το σχέδιο καϊτιών, πάντα σε σχέση με τη συγκεκριμένη διαμόρφωση. Στο αίτημα εξηγήστε καθαρά πώς θα χρησιμοποιείτε καθημερινά τα σχετικά τμήματα.

Ελέγξτε επίσης την πρόσβαση στις γυάλινες επιφάνειες και στα πλαίσια. Έπιπλα, πάγκοι εργασίας, βαθιές παρειές, κουρτίνες ή εσωτερικά στοιχεία ιδιωτικότητας και ηλιοπροστασίας μπορεί να επηρεάσουν την προσέγγιση στο παράθυρο. Ένα σχεδιάγραμμα του χώρου βοηθά να αποτυπωθούν αυτά τα στοιχεία και να συγκριθεί η επιθυμητή σύνθεση με τις πραγματικές συνθήκες χρήσης.

Συμπεριλάβετε και τη μελλοντική φροντίδα. Γυαλί, ξύλο, εξωτερικές πλευρές με αλουμίνιο και λαβές χρειάζονται καθαρισμό κατάλληλο για το υλικό. Χρησιμοποιείτε ενδεδειγμένα προϊόντα και ήπια εργαλεία σύμφωνα με τις οδηγίες της επιλεγμένης επιφάνειας. Η εύκολη πρόσβαση διευκολύνει τον τακτικό καθαρισμό και την προσεκτική συντήρηση.

Για παράδειγμα, σε ένα πλατύ άνοιγμα τοίχου μπορείτε πρώτα να ορίσετε πώς θέλετε να διαιρεθεί οπτικά όλη η επιφάνεια. Έπειτα εξετάστε ποια τμήματα πρέπει να είναι προσβάσιμα και αν η διάταξη περιλαμβάνει κατάλληλα ανοιγόμενα μέρη. Έτσι σχεδιάζετε μια σύνθεση παραθύρου στην οποία η αισθητική, ο χειρισμός και οι συνθήκες του χώρου λαμβάνονται υπόψη από κοινού από την αρχή.

02

Κατασκευή, διαστάσεις εξαρτήματος και βασικά τεχνικά στοιχεία

Το πλαίσιο διατίθεται σε τέσσερις εκδοχές: πεύκο, πεύκο με επένδυση αλουμινίου, δρυς και δρυς με επένδυση αλουμινίου. Επιλέγετε ένα από τα δύο ξύλα, είτε χωρίς είτε με επένδυση. Συνεκτιμήστε την εμφάνιση στο εσωτερικό και την επιθυμητή εξωτερική όψη.

Για τις οπές τοποθέτησης αναφέρεται διάσταση εξαρτήματος 14 mm. Η διάσταση αφορά ρητά τις οπές τοποθέτησης. Δεν είναι το βάθος, το πλάτος ή το ύψος του παραθύρου ούτε γενική διάσταση πλαισίου, προφίλ ή ανοίγματος τοποθέτησης. Χρησιμοποιήστε την επομένως μόνο στο συγκεκριμένο πλαίσιο αναφοράς. Οι πραγματικές διαστάσεις του παραθύρου καθορίζονται με την κατασκευή κατά παραγγελία και σύμφωνα με το προβλεπόμενο άνοιγμα.

Η μονωτική υάλινη μονάδα προσφέρεται με 2 ή 3 υαλοπίνακες. Και οι δύο εκδοχές αποτελούν καθορισμένες διαμορφώσεις της υάλωσης και περιλαμβάνουν επιπλέον συγκεκριμένα στοιχεία. Η εκδοχή που προβλέπεται για το έργο σας πρέπει να αναφερθεί στο αίτημα· δεν μπορεί να συναχθεί μόνο από την εξωτερική όψη.

Το συνδυαστικό παράθυρο έχει εμπορική εγγύηση 5 ετών. Φυλάξτε τα έγγραφα αγοράς και προϊόντος και τηρείτε τους όρους και τις οδηγίες φροντίδας και χρήσης. Η εγγύηση δεν περιορίζει τα νόμιμα δικαιώματά σας έναντι του πωλητή και διαφέρει από την ορθή μελέτη, την επαγγελματική τοποθέτηση και την καταλληλότητα για το έργο.

Το συνδυαστικό παράθυρο φέρει σήμανση CE. Για τον σχεδιασμό του έργου παραμένουν κρίσιμες οι εξατομικευμένες διαστάσεις, οι συνδέσεις και οι τοπικές συνθήκες. Τα 14 mm αφορούν μόνο τις οπές τοποθέτησης, οι δύο ή τρεις υαλοπίνακες τη μονωτική μονάδα και η πενταετής εγγύηση το προϊόν. Οι συνολικές διαστάσεις καθορίζονται για το προβλεπόμενο άνοιγμα.

05

Αξιολογήστε προσεκτικά το προβλεπόμενο άνοιγμα

Καθώς το συνδυαστικό παράθυρο κατασκευάζεται κατά παραγγελία, ο σχεδιασμός ξεκινά με αξιόπιστη αξιολόγηση του υφιστάμενου ή προβλεπόμενου ανοίγματος. Μην καταγράφετε μόνο μία συνολική διάσταση. Ελέγξτε το άνοιγμα σε περισσότερα σημεία και σημειώστε αν οι τοίχοι, οι παρειές ή τα γειτονικά στοιχεία είναι ίσια, επίπεδα και ορθογώνια. Τα τελικά μεγέθη της παραγγελίας πρέπει να ελεγχθούν από κατάλληλα καταρτισμένο άτομο.

Διαχωρίζετε το δομικό άνοιγμα, τη συνολική διάσταση του παραθύρου και την ορατή διαίρεση γυαλιού ή πλαισίου· εξυπηρετούν διαφορετικούς σκοπούς και δεν ταυτίζονται χωρίς έλεγχο. Καταγράψτε επίσης την πλευρά από την οποία λαμβάνονται οι μετρήσεις και εξετάζονται οι όψεις. Η σαφής σήμανση εσωτερικής και εξωτερικής όψης αποτρέπει κατοπτρική παρερμηνεία της διάταξης.

Η τοποθέτηση περιλαμβάνει και τις συνδέσεις γύρω από το άνοιγμα. Πρόσοψη, εσωτερική επένδυση, περβάζι, στεγανοποίηση και παρακείμενα στοιχεία μπορεί να επηρεάσουν τις διαστάσεις και τη θέση του παραθύρου. Αποτυπώστε τα στο σχέδιο και προσαρμόστε τις συνδέσεις στο κτίριο και στις ισχύουσες απαιτήσεις.

Συμπεριλάβετε στον σχεδιασμό του έργου τις απαραίτητες αποστάσεις και τους χώρους κίνησης. Περιγράψτε στο αίτημά σας πώς θα χρησιμοποιείτε το παράθυρο και αν έπιπλα, πάγκοι εργασίας, κεκλιμένες οροφές, κουρτίνες ή άλλα στοιχεία βρίσκονται κοντά στο άνοιγμα. Αν η διάταξη περιλαμβάνει ανοιγόμενα τμήματα, η πρόσβαση και ο απαιτούμενος ελεύθερος χώρος πρέπει να ανταποκρίνονται στις πραγματικές συνθήκες του δωματίου.

Σε ένα νέο άνοιγμα, μπορεί να είναι χρήσιμο να αποτυπώσετε τη μελλοντική σύνθεση του παραθύρου σε σχέδιο υπό κλίμακα. Για υφιστάμενο άνοιγμα, βοηθούν επίσης ευκρινείς φωτογραφίες και σχεδιάγραμμα των γειτονικών επιφανειών του τοίχου. Οι φωτογραφίες δεν αντικαθιστούν τις μετρήσεις, αλλά διευκολύνουν την κατανόηση της κατάστασης. Σημειώστε επίσης αν θέλετε να συνεχίζονται οι ορατές γραμμές γειτονικών παραθύρων ή θυρών. Αυτή η προετοιμασία προσφέρει αξιόπιστη βάση, χωρίς να μετατρέπει μια πρόχειρη μέτρηση του τοίχου σε μη επαληθευμένες τελικές διαστάσεις.

06

Υλικά, χρώμα και αναλογίες σε μια οπτική σύνθεση

Οι επιλογές είναι πεύκο, πεύκο με επένδυση αλουμινίου, δρυς και δρυς με επένδυση αλουμινίου. Κάθε ξύλο δίνει διαφορετική φυσική όψη στο εσωτερικό. Στις επενδυμένες εκδοχές, η ξύλινη βάση συνδυάζεται με αλουμίνιο, ώστε εσωτερική και εξωτερική εμφάνιση να σχεδιάζονται ως σύνολο.

Η επιλογή χρώματος αποτελεί διαθέσιμη απόφαση αγοράς. Εξετάστε την μαζί με το υλικό και τη θέση του παραθύρου. Η ίδια απόχρωση μπορεί να φαίνεται διαφορετική εσωτερικά και στην πρόσοψη λόγω φωτισμού, γύρω επιφανειών και απόστασης θέασης. Καταγράψτε ποια όψη προέχει και ποια υπάρχοντα χρώματα λειτουργούν ως αναφορά.

Σε μια σύνθετη επιφάνεια παραθύρου, η εικόνα δεν εξαρτάται μόνο από το χρώμα. Οι γραμμές του πλαισίου, οι υαλοπίνακες, η κατεύθυνση των καϊτιών και οι αναλογίες των τμημάτων συνθέτουν το σύνολο. Η χρωματική συνέχεια με γειτονικά στοιχεία μπορεί να ενοποιήσει την επιφάνεια, ενώ η σκόπιμη αντίθεση να τονίσει τη διαίρεση. Είναι σχεδιαστικές δυνατότητες, όχι εγγυημένα αποτελέσματα παντού.

Αξιολογήστε την όψη με την επιλεγμένη εκδοχή υλικού και χρώματος. Σε μεγαλύτερη σύνθεση, εξετάστε χωριστά εσωτερική και εξωτερική πλευρά, επειδή φως, υλικά πρόσοψης και γειτονικές επιφάνειες αλλάζουν την αντίληψη. Ένας σαφής πίνακας υλικών και χρωμάτων στο αίτημα αποσαφηνίζει την επιθυμητή εμφάνιση.

Παράδειγμα: σε πρόσοψη με καθαρές οριζόντιες γραμμές μπορεί να εξεταστεί οριζόντια διαίρεση. Σε δωμάτιο με έντονα κατακόρυφα χωρίσματα ίσως ενδιαφέρει κάθετη διαίρεση. Διατυπώστε αυτές τις αναφορές ως προσωπική σχεδιαστική πρόθεση. Το προϊόν δεν καθορίζει αρχιτεκτονικό ύφος ούτε συγκεκριμένο οπτικό αποτέλεσμα.

07

Συγκρίνετε σωστά τα σχήματα και τους τρόπους ανοίγματος των παραθύρων

Ένα συνδυαστικό παράθυρο είναι κατάλληλο όταν θέλετε να σχεδιάσετε πολλές επιφάνειες ως ενιαία σύνθεση. Αν προτεραιότητα έχει ένα ιδιαίτερο γεωμετρικό σχήμα, η σταθερή υάλωση ή ένα παράθυρο που ανοίγει ρητά προς τα έξω, αξίζει να συγκρίνετε τους συγγενικούς τύπους. Ξεκινήστε από τη βασική λειτουργία και το σχήμα και έπειτα συγκρίνετε διαστάσεις, υλικό, χρώμα και σχέδιο καϊτιών.

Για στρογγυλά, ημικυκλικά, τριγωνικά και λοξά ανοίγματα υπάρχουν παράθυρα σταθερής υάλωσης. Τα στρογγυλά και ημικυκλικά προσφέρονται σε πεύκο ή δρυ. Τα τριγωνικά και λοξά διατίθενται επίσης σε πεύκο ή δρυ με επένδυση αλουμινίου. Και οι τρεις τύποι δεν ανοίγουν και αποτελούν επιλογή όταν προέχουν το φως και το σχήμα.

Αν χρειάζεστε άνοιγμα προς τα έξω, συγκρίνετε περιστροφικά, άνω ανακλινόμενα και μονόφυλλα πλευρικά ανοιγόμενα παράθυρα. Διατίθενται σε πεύκο ή δρυ, με ή χωρίς επένδυση αλουμινίου, και με επιλογή λαβής. Επιλέξτε τρόπο ανοίγματος κατάλληλο για τη χρήση και την τοποθέτηση και κατόπιν σχεδιάστε αναλυτικά το προϊόν.

Για πρόσβαση στη βεράντα, εξετάστε τις συγγενικές μονόφυλλες πόρτες που ανοίγουν προς τα έξω, σε τυπική ή ιστορικού ύφους εκδοχή. Είναι ανεξάρτητα προϊόντα με δικές τους επιλογές υλικού, υάλωσης, εξαρτημάτων και σχεδιασμού. Όταν παράθυρα και πόρτες συνδυάζονται στην ίδια πρόσοψη, μπορείτε να συντονίσετε χρώμα, γραμμές καϊτιών και οπτικούς άξονες, διατηρώντας χωριστό τον τεχνικό σχεδιασμό κάθε προϊόντος.

Τα παρακάτω συγγενικά προϊόντα προσφέρουν άμεση επισκόπηση σταθερών ειδικών σχημάτων, παραθύρων με άνοιγμα προς τα έξω και αντίστοιχων επιλογών για πόρτες βεράντας: Στρογγυλό παράθυρο με σταθερή υάλωση, Ημικυκλικό παράθυρο με σταθερή υάλωση, Τριγωνικά και λοξά παράθυρα με σταθερή υάλωση, Περιστροφικό παράθυρο, ανοιγόμενο προς τα έξω, Παράθυρο με άνω μεντεσέδες, ανοιγόμενο προς τα έξω, Μονόφυλλο πλευρικά ανοιγόμενο παράθυρο, προς τα έξω, Μονόφυλλη πόρτα βεράντας, ανοιγόμενη προς τα έξω, Μονόφυλλη πόρτα βεράντας ιστορικού ύφους, ανοιγόμενη προς τα έξω.

08

Προετοιμάστε το αίτημά σας με σαφή σειρά

Ξεκινήστε με σύντομη περιγραφή του έργου: σημείο του κτιρίου, εσωτερική και εξωτερική όψη και λόγος επιλογής συνδυαστικού παραθύρου. Αναφέρετε παρατηρήσιμες απαιτήσεις αντί για γενικές επιθυμίες, όπως κατεύθυνση διαίρεσης, σχέση με γειτονικά ανοίγματα ή προτιμώμενη εμφάνιση υλικού.

Στη συνέχεια, επισυνάψτε τις ελεγμένες διαστάσεις και ένα ευανάγνωστο σχεδιάγραμμα. Σημειώστε την κατεύθυνση θέασης και απεικονίστε πώς θέλετε να διαιρεθεί η συνολική επιφάνεια. Πρόσθετες φωτογραφίες μπορούν να εξηγήσουν τη θέση, αλλά δεν πρέπει να αντικαθιστούν σχέδιο με διαστάσεις. Επισημάνετε παρακείμενα στοιχεία που ενδέχεται να είναι σημαντικά για τον σχεδιασμό ή τη χρήση.

Έπειτα, ορίστε την επιθυμητή εκδοχή υλικού: πεύκο, πεύκο με επένδυση αλουμινίου, δρυς ή δρυς με επένδυση αλουμινίου. Σημειώστε την επιλογή χρώματος και περιγράψτε αν θέλετε να συνδέεται με αποχρώσεις της πρόσοψης, του εσωτερικού ή άλλων στοιχείων. Για σαφή σχεδιασμό, αναφέρετε το σχέδιο καϊτιών με την επίσημη ονομασία του.

Στη συνέχεια, περιγράψτε την αναμενόμενη καθημερινή χρήση. Αν η διάταξη που επιλέξατε περιλαμβάνει κατάλληλα ανοιγόμενα τμήματα, δηλώστε την επιλογή λαβής που προτιμάτε. Αναφέρετε επίσης έπιπλα, επιφάνειες εργασίας, κουρτίνες ή άλλα στοιχεία που ενδέχεται να επηρεάζουν την πρόσβαση. Επισημάνετε με σαφήνεια τυχόν ιδιαίτερες συνθήκες τοποθέτησης και αναγκαίες συνδέσεις με γειτονικά στοιχεία.

Τέλος, ελέγξτε για αντιφάσεις: συμφωνούν διαστάσεις, σχεδιάγραμμα και κατεύθυνση θέασης; Είναι σαφή η εκδοχή υλικού, το χρώμα, η διαμόρφωση υάλωσης και το σχέδιο καϊτιών; Δηλώθηκε λαβή μόνο για διάταξη με κατάλληλα ανοιγόμενα τμήματα; Ένα συνοπτικό, οργανωμένο αίτημα αποτελεί αξιόπιστη βάση για την περαιτέρω συνεννόηση σχετικά με το παράθυρο κατά παραγγελία.

Μπορώ να επιλέξω το χρώμα του συνδυαστικού παραθύρου;

Ναι. Διατίθεται επιλογή χρώματος. Λάβετε υπόψη την πρόσοψη, τα παρακείμενα στοιχεία και το εσωτερικό, ώστε πλαίσιο, επένδυση και σχέδιο καϊτιών να αποτελούν αρμονική σύνθεση.

Πότε μπορώ να επιλέξω λαβή για το συνδυαστικό παράθυρο;

Μπορείτε να επιλέξετε λαβή αν η διάταξη που διαλέξατε περιλαμβάνει κατάλληλα ανοιγόμενα τμήματα. Γι’ αυτό, πρώτα προσδιορίστε τη σύνθεση παραθύρου που προτιμάτε και τις ανάγκες της καθημερινής χρήσης. Έπειτα μπορεί να διευκρινιστεί ποια επιλογή λαβής ταιριάζει στη συγκεκριμένη εκδοχή.

Είναι κατάλληλο το παράθυρο για άνοιγμα με εξατομικευμένες διαστάσεις;

Η κατασκευή κατά παραγγελία επιτρέπει σχεδιασμό για το προβλεπόμενο άνοιγμα. Χρειάζονται προσεκτικές μετρήσεις και στοιχεία για σχήμα, συνδέσεις και συνθήκες τοποθέτησης, τα οποία πρέπει να ελεγχθούν από κατάλληλα καταρτισμένο άτομο πριν από την οριστικοποίηση.

Ποιες εκδοχές υλικού διατίθενται;

Επιλέξτε πεύκο, πεύκο με επένδυση αλουμινίου, δρυ ή δρυ με επένδυση αλουμινίου. Συγκρίνετε τις τέσσερις εκδοχές βάσει της επιθυμητής εμφάνισης υλικού και επιφανειών στο εσωτερικό και στην πρόσοψη.

Μπορώ να σχεδιάσω ελεύθερα το σχέδιο καϊτιών;

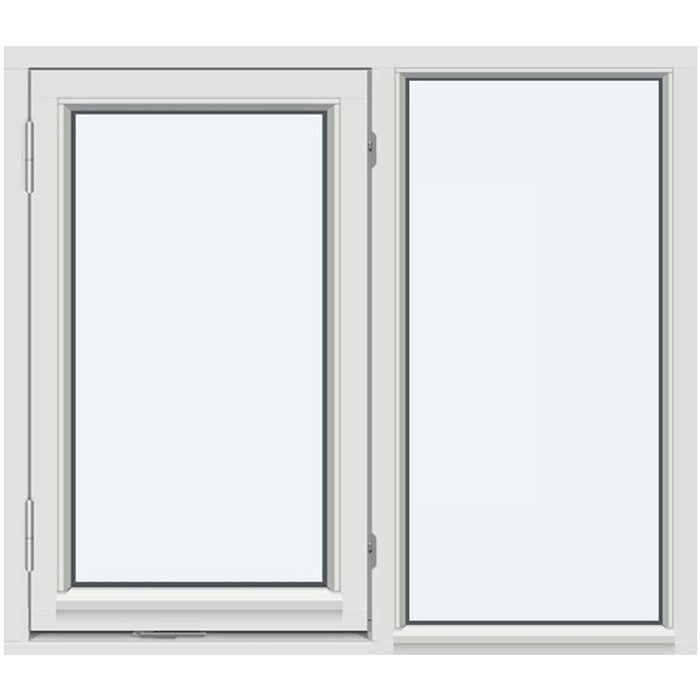

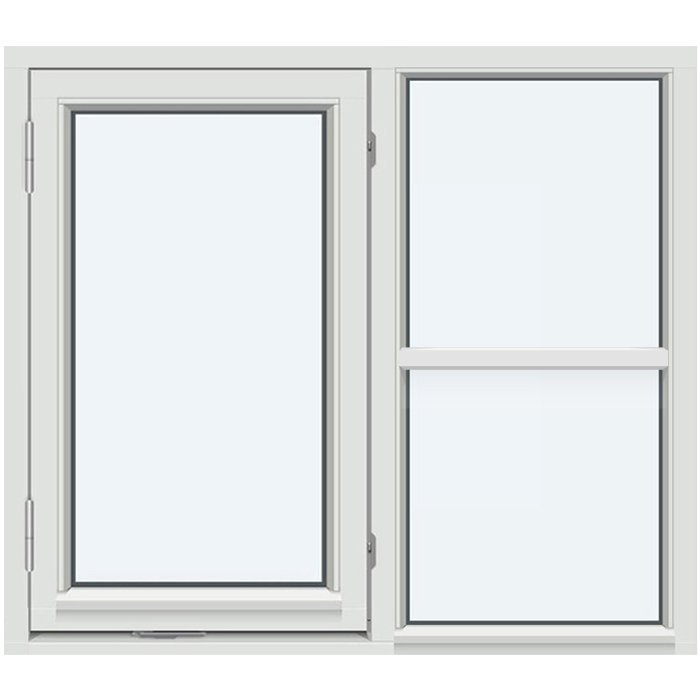

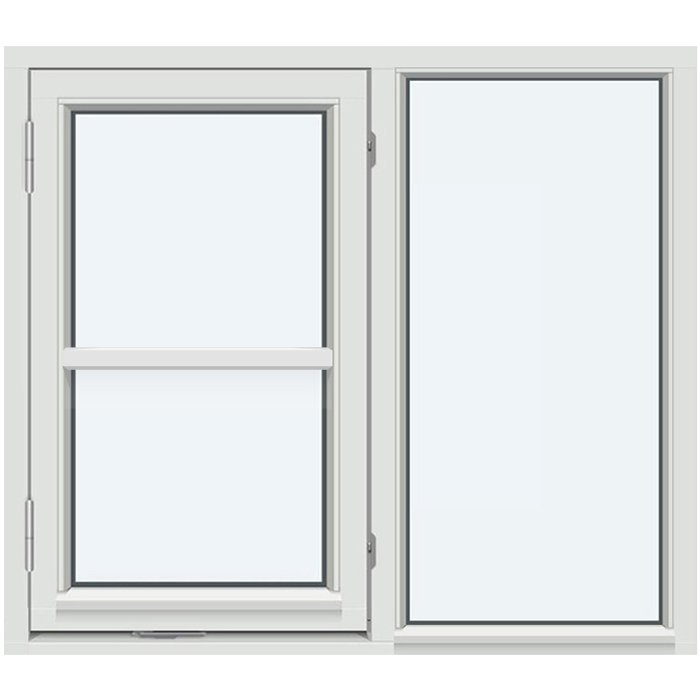

Διατίθενται «SH1 – χωρίς καΐτια», ένα οριζόντιο καΐτι, ένα κάθετο καΐτι, δύο κάθετα καΐτια και συνδυασμός ενός οριζόντιου με ένα κάθετο καΐτι. Επιλέξτε το σχέδιο του οποίου η διαίρεση ταιριάζει καλύτερα στις αναλογίες του παραθύρου και στις γραμμές της πρόσοψης.

Τι πρέπει να λάβω υπόψη για τον μελλοντικό καθαρισμό;

Ελέγξτε από τον σχεδιασμό την πρόσβαση σε όλες τις ορατές γυάλινες επιφάνειες και τα πλαίσια. Η μέθοδος καθαρισμού εξαρτάται από τη θέση, την προσβασιμότητα και τις επιφάνειες. Ακολουθήστε τις οδηγίες φροντίδας των υλικών και εξαρτημάτων.

Ποιες επιλογές υάλωσης διατίθενται;

Το συνδυαστικό παράθυρο διατίθεται με μονωτική μονάδα δύο ή τριών υαλοπινάκων. Και οι δύο εκδοχές περιλαμβάνουν θερμοανακλαστική επίστρωση, αποστάτη θερμής ακμής (CHR) και πλήρωση με αργό. Αναφέρετε στο αίτημα ποια διαμόρφωση επιθυμείτε.

Τι σημαίνει η σήμανση CE για τον σχεδιασμό μου;

Το συνδυαστικό παράθυρο φέρει σήμανση CE. Για το έργο σας, συντονίστε επίσης τις διαστάσεις, την τοποθέτηση, τις συνδέσεις με παρακείμενα στοιχεία και τις απαιτήσεις του χώρου χρήσης.

Σχεδιάστε με ακρίβεια τη σύνθεση του παραθύρου σας

Σχεδιάζετε παράθυρο κατά παραγγελία, όπου πολλές επιφάνειες σχηματίζουν αρμονικό σύνολο; Στείλτε τις διαστάσεις του ανοίγματος, σχεδιάγραμμα με σαφή εσωτερική και εξωτερική όψη, την επιθυμητή εκδοχή υλικού, το χρώμα και το σχέδιο καϊτιών. Αν υπάρχουν κατάλληλα ανοιγόμενα τμήματα, δηλώστε και την επιλογή λαβής. Συμπληρώστε το αίτημα με στοιχεία για τις συνθήκες τοποθέτησης και τα παρακείμενα δομικά στοιχεία.
