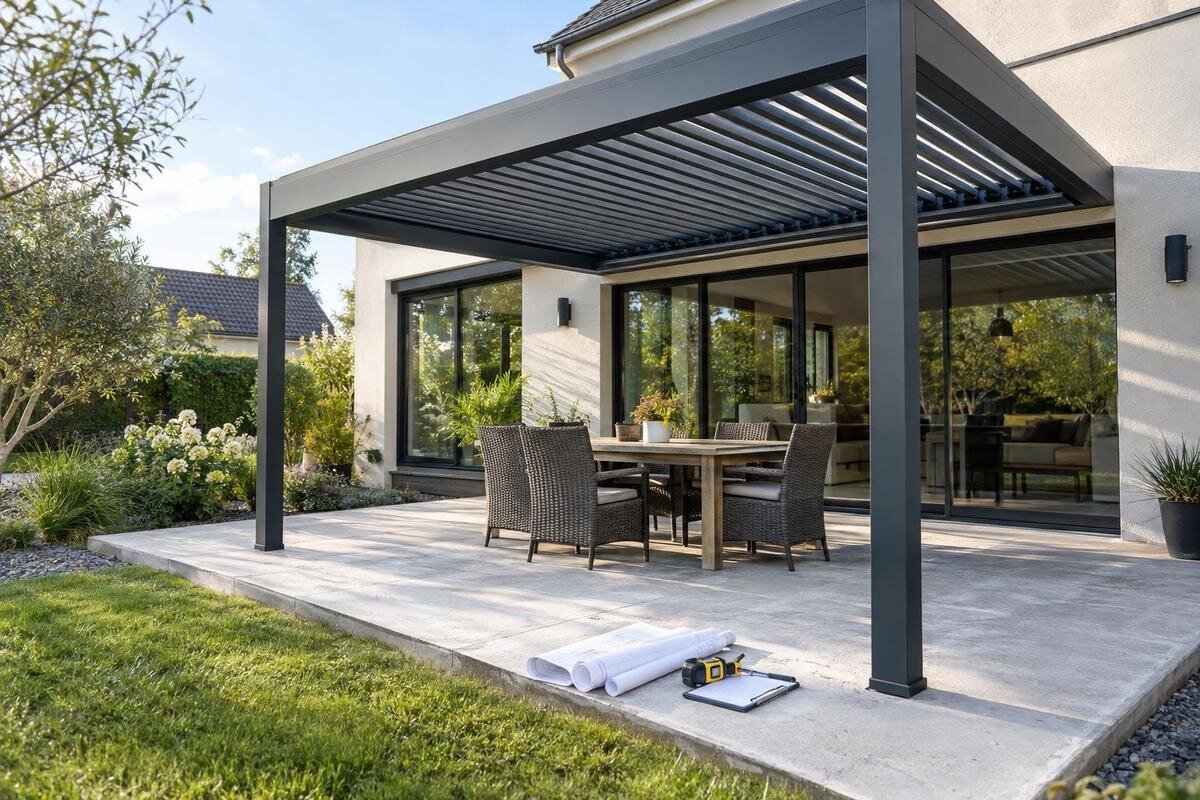

Lze pergolu kotvit do stávající betonové desky?
PRŮVODCE PERGOLAMI
Betonová terasa může být pro pergolu použitelným podkladem, ale její vzhled ani stáří samy o sobě vhodnost nepotvrzují. Nejdřív je třeba zjistit, zda jde o nosnou desku, jaká je její tloušťka a stav v místech budoucích sloupků, kde vede výztuž a jak se mají kotvy rozmístit podle konkrétního modelu. Teprve po porovnání těchto údajů lze rozhodnout, zda lze využít stávající beton, nebo je nutné navrhnout jiné řešení.
Kdy může stávající deska pergolu nést
Stávající betonová deska může pergolu nést, ale její přítomnost na terase sama o sobě nepotvrzuje, že je pro kotvení vhodná. Rozhodující je, zda jde o nosnou desku schopnou přenášet zatížení do své podpory, nebo pouze o povrchovou betonovou vrstvu. Zvenku mohou obě řešení působit pevně a rovně; při soustředěném zatížení v místech sloupků se však mohou chovat odlišně. Pod označením „betonová terasa“ se navíc někdy skrývají dlaždice, samostatné betonové prvky nebo deska jen pod částí plochy. Ani bezvadný vzhled povrchu tento rozdíl neodhalí. Terasa, která roky slouží chodcům, proto nemusí být vhodná pro upevnění konstrukce. Než začnete řešit typ kotev, zjistěte, co leží pod každým budoucím bodem podpory a zda všechny sloupky budou stát na stejné nosné konstrukci.
Vhodnost se posuzuje jako celek: sloupek předává síly přes patní desku a kotvy do betonu a deska je dál odvádí do své podpory. Podle konstrukce a umístění se v návrhu zohledňují i účinky větru, nejen vlastní hmotnost. Spoj musí odpovídat konkrétní pergole, rozložení jejích sloupků a předpokladům její dokumentace; povrch, který při chůzi nepůsobí pohyblivě, tím není ověřen. U bioklimatického modelu Bloomcabin je proto smysluplné nejprve získat podklady pro vybranou sestavu a teprve potom ověřovat terasu. Ani obecné označení modelu, ani produktová fotografie nepotvrzuje, že lze danou pergolu kotvit do libovolné betonové plochy. Posouzení přitom zahrnuje nejen tlak pod sloupkem, ale také síly, které mohou spoj namáhat v jiných směrech. Tyto účinky při běžném používání terasy nemusí vznikat, a zkušenost s jejím dosavadním provozem tedy nenahrazuje návrh kotvení.
Skladba terasy pod povrchovou vrstvou
Nejprve zjistěte skladbu terasy, ne pouze materiál viditelného povrchu. Pod dlažbou může být samostatná nosná deska, ale také lože z kameniva, vyrovnávací vrstva nebo betonový potěr, který k přímému ukotvení neslouží. Betonové dlaždice či bloky položené vedle sebe se chovají jinak než monolitická deska; spáry mezi nimi přerušují souvislý materiál a jejich podklad může být odlišný. Všímejte si také odvodňovacího žlabu, schodu, obruby, napojení na dům a míst, kde byla terasa dodatečně upravena. Tyto detaily mohou ukazovat na rozdílnou skladbu v různých částech. Spára viditelná na povrchu přitom sama neukáže, zda pokračuje i nosnou vrstvou.
Hledejte výkresy stavby nebo rekonstrukce, předávací dokumentaci, účty a fotografie pořízené před položením finálního povrchu. Dokumentace musí odpovídat skutečnému provedení: terasa mohla být lokálně opravena, rozšířena nebo proříznuta kvůli odvodnění. Není-li skladba doložená, požádejte statika nebo projektanta konstrukcí o vhodné ověření v místech plánovaných sloupků. Rozsah šetření a případné odkrytí povrchu má předem navrhnout odborník tak, aby se nepoškodily rozvody ani hydroizolace. Výsledek má rozlišit nosnou desku od vrstev, které jsou pouze nášlapné nebo vyrovnávací, a určit, jak spolehlivě lze skladbu doložit. Starší výkres sám o sobě nepotvrzuje současný stav.
Tloušťka se posuzuje v místě budoucích kotev
Samotná tloušťka je důležitá, ale musí se vztahovat k nosnému betonu přímo pod budoucími kotevními místy. Celková výška od dlažby po spodní líc může zahrnovat několik vrstev; pro posouzení nelze automaticky sečíst obklad, lože, potěr a nosnou desku jako jeden celek. Naopak lokální zesílení nebo zeslabení, zapuštěné žlaby, prostupy a okraje mohou znamenat, že údaj z jednoho místa nebude platit jinde. Záznam z původní stavby je užitečný jen tehdy, pokud odpovídá plánovaným patkám a současnému provedení. Výškové rozměry terasy bez znalosti jednotlivých vrstev proto nestačí. Odborník potřebuje vědět, jaká část skutečné skladby má zatížení přenášet.
Neexistuje jedna tloušťka, která by bez dalších informací rozhodla o každé pergole. Potřebné řešení závisí na uspořádání konkrétní konstrukce, poloze sloupků, typu navrženého spoje a vlastnostech betonu i jeho podpory. Ani delší kotevní prvek desce nedodá chybějící tloušťku nebo únosnost; stejně tak nelze podle samotné plochy pergoly odvodit přípustný způsob kotvení. Pokud vybíráte pergolu Bloomcabin, ptejte se na schéma patek a požadavky ke kotevnímu podkladu, nikoli jen na rozměr kotevního prvku. Pro odborníka je podstatné také to, zda je údaj o tloušťce doložen výkresem, ověřen na místě, nebo pouze odhadnut. Tyto informace mají různou míru spolehlivosti a v podkladech k posouzení by měly být jasně rozlišeny.
Trhliny a opravy vyžadují odborné posouzení
Prohlédněte beton v celém zamýšleném půdorysu, zvlášť kolem plánovaných patek a u okrajů. Důležité jsou trhliny, odlupování, vydrolené nebo dutě znějící části, obnažená výztuž, staré vysprávky a místa, kde se povrch propadá či odděluje od sousední části. Poznamenejte si jejich polohu, přibližnou délku a to, zda se změnily po opravě nebo v průběhu času; fotografie s měřítkem mohou odborníkovi usnadnit orientaci. Do plánku zaneste i poškození v okolí, nejen vady přímo pod sloupkem. Samotná viditelná vlasová trhlina ještě neurčuje, zda deska vyhoví, ale bez odborného posouzení z ní nelze ani usoudit, že je jen kosmetická. Podstatný je její původ a vztah k nosné části.
Uvolněný beton, prasklý roh nebo stará záplata přímo v místě patky mohou ovlivnit, kam a jak lze kotvit, i když zbytek terasy vypadá dobře. Nezakrývejte problém novou vrstvou ani nepovažujte čerstvou opravu automaticky za obnovenou únosnost. Odborník může rozhodnout, zda je nutná další diagnostika, oprava podle návrhu nebo jiné umístění podpory; takový závěr nenahradí univerzální doporučení z internetu. Důležité je rozlišit poruchu povrchu od pohybu či poškození celé desky. Při nejasném nálezu nejprve zjistěte jeho příčinu, nevybírejte kotevní řešení odhadem. Pokud se trhlina zvětšuje nebo se konstrukce zjevně mění, plán kotvení neuzavírejte do objasnění příčiny.
Výztuž, spáry a okraje omezují polohu kotev
Poloha výztuže je důležitá pro rozmístění kotev: v plánovaném místě může být prut, síť, pracovní spára nebo jiný prvek skrytý pod povrchem. Stavební výkresy mohou polohu naznačit, ale změny při realizaci znamenají, že údaj nemusí být přesný. Vhodné ověření výztuže a případných rozvodů má provést odborník metodou odpovídající dané skladbě; cílem je porovnat skutečný stav s návrhem kotev. Skenování pomůže určit polohu prvků, nenahrazuje však posouzení únosnosti desky. Výztuž se nemá svévolně přeřezávat ani obcházet posunutím patky. Taková úprava může změnit rozteče sloupků nebo geometrii celé konstrukce a musí být posouzena jako změna řešení, ne jako drobná montážní improvizace. Zjištěnou kolizi proto zaznamenejte vůči konkrétnímu kotevnímu bodu, aby bylo zřejmé, kterou část návrhu je třeba upravit.
Stejně důležité jsou okraje desky, rohy, dilatační a řezané spáry, odvodňovací prvky i otvory. Kotva blízko hrany nebo přerušení betonu nemusí mít stejné podmínky jako kotva uprostřed; přesnou potřebnou vzdálenost ale určuje konkrétní návrh a typ podkladu, nikoli obecná rada pro všechny terasy. Zaměřte budoucí patky podle schématu vybraného modelu a porovnejte jejich polohu s těmito překážkami. Například u nástěnné pergoly Bloomcabin je nutné posuzovat rozmístění podpor podle dokumentace daného modelu a skutečného místa instalace; samotné označení „nástěnná“ nepotvrzuje, že lze jednu patku libovolně posunout nebo vynechat. Pokud se spára s patkou střetne, musí vhodnost změny potvrdit upravený návrh.
Kotevní plán musí odpovídat konkrétnímu modelu
Dokumentace pergoly by měla určit, jaké patky, kotevní body a podmínky podkladu výrobce pro daný model předpokládá. Ověřte, zda máte montážní výkres se skutečnou polohou patek, rozměry připojovacích desek a schváleným způsobem kotvení, nikoli pouze orientační obrázek sestavené konstrukce. Pro posouzení jsou důležité také požadavky na beton, rozmístění kotev a jejich vzájemné odstupy, pokud je výrobce uvádí. Zkontrolujte, zda se návod nevztahuje jen na určitý druh nebo stav podkladu. Tyto údaje se musí dát porovnat se skutečnou deskou; obecný seznam kotev z prodejny stavebnin ani návod k jinému modelu není náhradou. Chybí-li podklad, vyžádejte si jej před objednávkou nebo dohodnutím montáže.
Teprve při společném pohledu na konkrétní výkres, kotevní detail a zjištěnou skladbu může odborník říct, zda stávající plocha vyhoví, vyžaduje úpravu, nebo není vhodná. U modelu Bloomcabin Bioklimatická pergola nepředpokládejte, že stejný detail automaticky platí pro jinou sestavu či jiné místo. Zeptejte se, kdo odpovídá za posouzení desky, kdo potvrzuje soulad s montážní dokumentací a jak se zaznamená případná odchylka. Ústní sdělení typu „na beton se běžně kotví“ nic neříká o tloušťce, okrajích ani výztuži vaší terasy. Písemně zachycené podmínky pomohou předejít nejasnostem při montáži. Požadujte závěr vztahující se ke zvolenému modelu a konkrétnímu místu.
Kdy je potřeba jiné založení pergoly
Jestliže je deska příliš slabá, poškozená, nemá doloženou skladbu nebo jsou v místech patek překážky, může posouzení skončit tím, že její vhodnost pro přímé kotvení nelze prokázat. To neznamená, že pergola nemůže být na zahradě umístěna; znamená to, že se musí navrhnout jiné nosné řešení pro konkrétní pozemek. Odborník může prověřit možnost samostatných základů, úpravy části terasy nebo jiného rozmístění konstrukce, ale rozměry a provedení nelze určit univerzálně. Závisí na modelu, podloží, místních podmínkách i návaznosti na hotovou dlažbu. Rozlišujte přitom mezi závěrem, že deska skutečně nevyhovuje, a situací, kdy o ní zatím chybějí potřebné údaje. Ve druhém případě může další průzkum umožnit rozhodnutí bez předčasného plánování stavebních úprav.
Nové základy nebo zásah do desky mohou ovlivnit povrch, odvodnění, výškovou návaznost na dveře, vedení sítí i možnost budoucí opravy terasy. Proto se změna nemá plánovat až ve chvíli, kdy montér zjistí, že kotvy nepasují. Pokud zvažujete nástěnnou pergolu Bloomcabin, berte ji jako jiný typ sestavy, ne jako automatickou cestu kolem nevyhovující desky: konstrukce domu musí být posouzena podle dokumentace konkrétního modelu. U všech variant je třeba sladit nosné řešení s povrchovou úpravou a přístupem k případným rozvodům. Při porovnávání alternativ zohledněte také rozsah odkrytí terasy a obnovy jejího povrchu. Díky tomu bude předem jasné, které části lze zachovat a kde musí stavební práce předcházet montáži pergoly.
Pergola u domu: posuďte i stěnu a odvodnění
Je-li pergola u domu, zaznamenejte, zda má stát samostatně, nebo být připojena ke stěně; nejde o zaměnitelné instalační předpoklady. U nástěnné varianty je nutné ověřit konstrukci stěny, polohu připojovacích bodů a případné vrstvy fasády. Omítka ani obklad samy o sobě neprokazují únosnost stěny. U zateplené fasády je navíc třeba odborně vyřešit návaznost na vnější vrstvy a ochranu proti zatékání, aniž by se narušila funkce obálky domu. Nástěnnou variantu Bloomcabin proto posuzujte podle jejích montážních podkladů i skutečného stavu stěny, ne jako pergolu, která zatíží pouze terasu. U nástěnného řešení se tedy prověřuje i část zatížení přenášená do stavby.
U obou způsobů umístění sledujte, kam odtéká voda z terasy a střechy domu, zda patky nekolidují se žlabem a jestli nové prvky neomezí stávající odtokové cesty. Betonová deska může mít spád nebo vpust, které na fotografii nejsou zřejmé; přemístění podpory může změnit prostor pro odvodnění nebo způsobit hromadění vody. Projektant či montážní firma by měli znát polohu žlabů, svodů, šachet a dalších sítí, zvlášť pokud se uvažují nové výkopy nebo průchody. Zaznamenejte také místa, kde se voda běžně drží po dešti, a přístupové kryty, které musí zůstat dostupné. Nejde jen o pohodlné rozmístění sloupků: řešení kolize se stávajícími prvky může vyžadovat změnu nosného detailu nebo zásah do konstrukce domu. Taková změna patří do návrhu ještě před zahájením montáže.
Jaké podklady připravit pro odborníka
Pro odborné posouzení připravte situační náčrt s rozměry terasy a zamýšlenou polohou každého sloupku, fotografie celé plochy i detailů spár, okrajů a poruch. Přiložte dostupné výkresy, údaje o pozdějších opravách, skladbě povrchu a vedení sítí. Zároveň dodejte dokumentaci konkrétní pergoly: půdorys patek, kotevní schéma a požadavky výrobce na podklad. Pokud není jasná tloušťka nebo výztuž, napište to otevřeně místo odhadu podle výšky obruby. Nedoložené údaje označte jako neznámé, aby se z nich nestal falešný předpoklad. Odborník tak pozná, co je doložené a co je třeba teprve zjistit. Uveďte také, zda je terasa připojená k domu a zda se její stav v čase měnil.
Požádejte statika nebo jiného kvalifikovaného odborníka o výslovné stanovisko k celé zamýšlené sestavě: zda lze použít stávající desku, za jakých podmínek a zda je třeba před montáží něco upravit nebo doplnit. Závěr má vycházet z místa, modelu i použitého kotevního detailu, ne jen z obecné kategorie pergoly. U modelu Bloomcabin Pergola si ověřte, že podklady pro posouzení patří právě zvolené variantě. Pokud odborník žádá doplňující měření či odkrytí, jde o konkrétní část posouzení, ne o zbytečnou formalitu. Předem vyjasněte, kdo schvaluje případnou odchylku od montážního návodu a kdo kontroluje připravený podklad. Nesplněné podmínky nechte vyřešit ještě před montáží.
Co má být jasné před objednávkou pergoly
Před závaznou objednávkou spojte tři věci: skutečné provedení terasy, výkres a požadavky konkrétní pergoly a odborný závěr o vhodnosti podkladu. Mělo by být jasné, zda deska vyhovuje bez zásahu, zda ji lze použít až po určené úpravě, nebo zda je nutné navrhnout jiný základ. Nejasné „mělo by to jít“ není potvrzení kotvení. Porovnejte také konečné rozmístění sloupků s průchody, dveřmi a odvodněním, aby se po posouzení neměnil půdorys bez další kontroly. Na produktové stránce bioklimatické pergoly si ověřte, kterou variantu vybíráte, ale technické rozhodnutí opřete o montážní dokumentaci a stav místa. V objednávce nebo souvisejících podkladech rozlišujte dodávku pergoly, přípravu podkladu a montáž, aby bylo jasné, které práce jsou skutečně dohodnuté.
Jestliže se během výběru změní velikost, konstrukční varianta, poloha sloupků nebo plánované napojení na dům, původní posouzení nemusí odpovídat konečnému řešení. Nechte proto změnu porovnat s podklady, na jejichž základě bylo rozhodnuto. Pro montáž připravte společnou sadu aktuálních dokumentů: výkres objednané sestavy, zaměření terasy a stanovisko včetně podmínek použití desky. Uložte je tak, aby byly dostupné i montážnímu týmu, a odlište je od starších pracovních verzí. Pokud před montáží proběhly opravy nebo jiné přípravné práce, doplňte záznam o jejich dokončení a požadovaném ověření. Usnadníte tím předání připraveného místa a snížíte riziko, že někdo vyjde z neplatné polohy patek nebo přehlédne dosud nesplněnou podmínku posouzení.
Časté otázky
Stačí znát tloušťku betonové desky?
Ne. Tloušťka je jen jedna z potřebných informací. Posuzuje se také stav betonu, výztuž, poloha okrajů a spár, podpora desky i kotevní řešení pro konkrétní pergolu. Neexistuje jedna univerzální tloušťka, která by sama potvrdila vhodnost.
Lze kotvit pergolu přes dlažbu nebo betonové dlaždice?
Dlažba ani samostatné betonové dlaždice samy o sobě nejsou důkazem nosného podkladu pro pergolu. Nejdřív je nutné zjistit, co je pod nimi, a ověřit, zda lze kotvení navrhnout do skutečné nosné vrstvy v souladu s dokumentací daného modelu.
Mohu posunout patku, když v místě kotvy narazím na výztuž?
Neposouvejte ji svévolně. Změna může zasáhnout do rozmístění sloupků nebo do návrhu spoje. Ověřte skutečnou polohu výztuže a požádejte o upravený kotevní plán či jiné řešení, které odborník potvrdí pro konkrétní pergolu a desku.
Znamená trhlina, že deska pergolu neunese?
Ne nutně, ale podle samotného vzhledu nelze určit, zda je trhlina pouze povrchová, nebo souvisí s nosnou částí či pohybem desky. Její polohu, rozsah a vývoj nechte posoudit odborníkem před potvrzením kotvení.
Kdo má potvrdit, že lze pergolu na desku kotvit?
Skladbu a stav desky má posoudit statik nebo jiný kvalifikovaný odborník na nosné konstrukce. Zároveň je potřeba získat dokumentaci kotvení pro přesně zvolený model a potvrdit, že navržené řešení odpovídá zjištěnému podkladu.
Pergolu lze kotvit do stávající betonové desky jen tehdy, když její nosná skladba a stav odpovídají kotevnímu řešení konkrétního modelu. Rozhodnutí proto nestavte na vzhledu terasy ani na obecném doporučení pro beton. Nechte ověřit tloušťku, výztuž, okraje, spáry a případné poruchy v plánovaných místech podpor a porovnejte zjištění s montážní dokumentací. Pokud podklad nevyhoví, musí se jiné založení navrhnout pro konkrétní místo, nikoli převzít univerzální rozměr.
