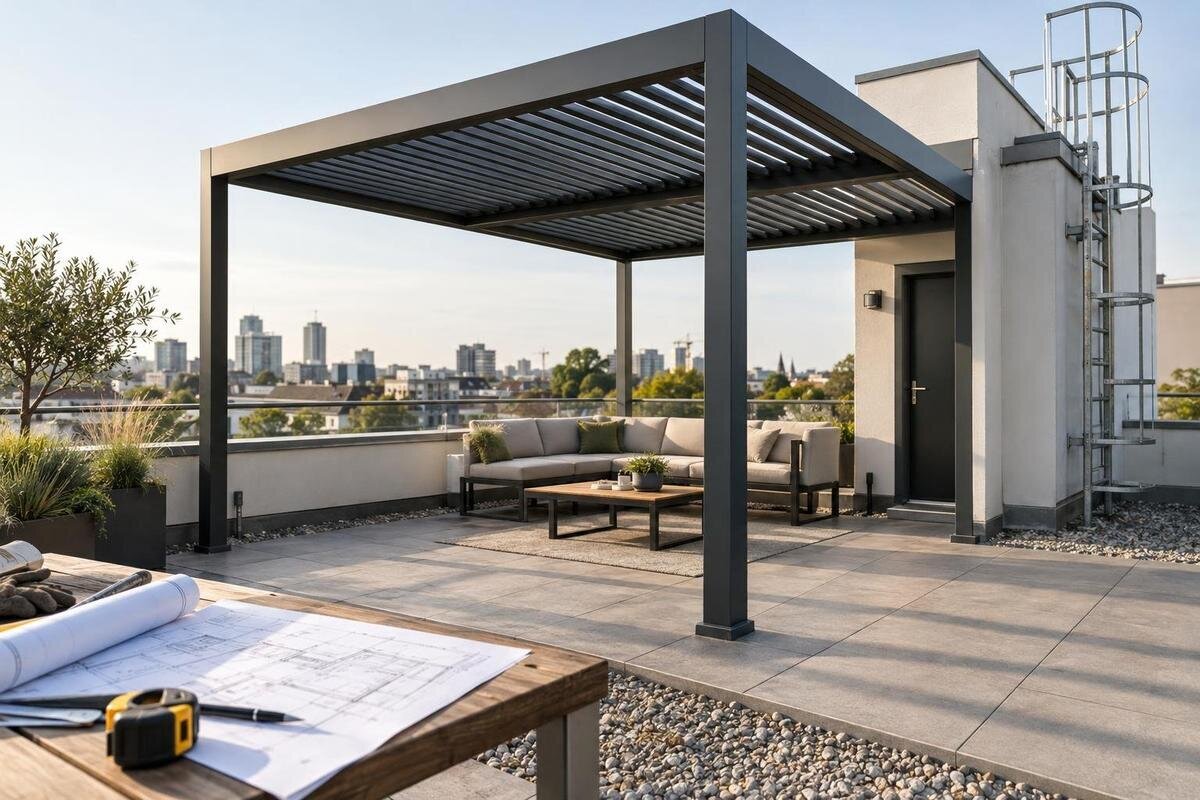

Pergola na střešní terase: zatížení, hydroizolace a přístup
Pergola a střešní terasa
Pergola na střešní terase vyžaduje posouzení celé konstrukce i jejího napojení na budovu. Její podpěry zatěžují konkrétní místa a povrch dlažby neprozradí, jaká skladba leží pod ním. Současně je třeba ochránit hydroizolaci, ponechat funkční odvodnění a zjistit, jak dostat díly i montážní tým na střechu. Předběžně vybraný model proto slouží jako podklad pro odborné posouzení a koordinaci s vlastníkem či správcem objektu. Teprve jejich výsledek ukáže, zda lze danou variantu objednat a připravit k montáži.
Skladba střešní terasy a nosný podklad
Při plánování pergoly na zahradě se často vychází z terénu; střešní terasa je ale součástí budovy. Mezi pochozím povrchem a nosnými prvky se mohou nacházet dlaždice, podložky, spádová vrstva, tepelná izolace i hydroizolace. Skladba se liší podle stavby a z horní strany obvykle nelze poznat polohu jednotlivých vrstev. Tvrdý povrch proto sám nepotvrzuje, že pod plánovanými podpěrami leží vhodný kotevní podklad. U terasy nad interiérem může být nosná část skrytá pod vrstvami, jejichž funkce není na první pohled zřejmá. Plány střechy, údaje správce a záznamy o pozdějších úpravách pomohou určit, co je třeba ověřit na místě. Vzhled povrchu navíc neukazuje dřívější opravy ani místa, kde se skladba změnila.
Pochozí vrstva, podklad pro podpěru a konstrukce vhodná pro kotvení nejsou totéž. Dlaždice může tvořit povrch terasy, aniž by byla určena k upevnění pergoly. Pod ní mohou být vrstvy, které nesmějí přenášet soustředěné síly způsobem předpokládaným u zahradního základu. Při průzkumu je proto důležité rozlišit, na čem bude podpěra stát a do čeho se má konstrukce skutečně připojit. Toto rozlišení patří do podkladů pro návrh, nikoli až do rozhodování montážníků na místě. Pokud dokumentace neodpovídá současnému stavu, způsob ověření vrstev má určit odborník s ohledem na ochranu střechy. Bez jeho pokynu neodkrývejte skladbu ani neprovádějte zkušební vrtání. Výsledkem průzkumu má být doložený podklad pro konkrétní místa podpor, ne jen obecný popis terasy.
Zatížení posuzuje statik podle konkrétního modelu
Statické posouzení zahrnuje vlastní hmotnost konstrukce a síly, které na ni mohou působit v provozu; podle návrhu také účinky větru či sněhu. Jejich velikost a přenos závisí na konkrétním provedení pergoly, poloze na budově a okolních podmínkách. Statik zohledňuje také současný stav a zatížení střechy, nikoli pouze nový prvek. Pro posouzení proto nestačí znát půdorysnou plochu, rozměry terasy ani obecnou představu o její nosnosti. Odborník potřebuje údaje vybraného modelu a skutečné umístění na konkrétní budově, ne jen kategorii výrobku. Součástí zadání má být výška objektu, poloha pergoly vůči okrajům střechy a informace o okolní zástavbě. Závětří, které vnímáte při posezení, samo nedokládá podmínky rozhodující pro návrh konstrukce. Uveďte také zamýšlené doplňky, například boční clony, pokud je pro daný model zvažujete. Jejich přípustnost a vliv musí odborník ověřit; posouzení samotné pergoly nelze bez dalšího vztáhnout na později doplněné vybavení.
Samostatnou pozornost vyžaduje rozložení sil: každá podpěra předává zatížení do určitého místa, takže důležité jsou její poloha, vzdálenost od ostatních podpor a cesta k nosné konstrukci. Zatížení se nemusí rozložit stejně jako při běžném užívání terasy; rozhoduje také rozmístění spojovacích prvků. Statik proto potřebuje výkres s polohou podpor, půdorys střechy a dostupné údaje o nosné části. Přesné zakreslení navržené varianty snižuje riziko, že se posuzuje jiné místo, než na kterém se má pergola skutečně montovat. K určení výrobku lze použít model Bloomcabin Bioklimatická pergola, jeho název však neprokazuje vhodnost pro konkrétní střechu. Výsledek posouzení musí být spojený s touto konfigurací a polohou; případné přesunutí podpěry kvůli překážce je změnou, kterou je třeba předem projednat.
Podklady pro statické posouzení
Ještě před konzultací shromážděte dostupné výkresy střechy a informace o její skladbě, včetně údajů o pozdějších úpravách. Užitečný je půdorys terasy s rozměry, polohou atik, dveří, světlíků, vpustí a dalších pevných prvků. Zaznamenejte také známé opravy, zatékání nebo změny po dokončení stavby, protože skutečný stav se může od původních plánů lišit. Fotografie pomohou ukázat současný povrch, nenahradí však řez skladbou ani doklad o nosném podkladu. Pokud některé údaje chybějí, označte je jako neověřené a nesnažte se vrstvy odvodit jen podle vzhledu. Odborník pak může určit, co je třeba dohledat v dokumentaci nebo ověřit přímo v místě plánovaných podpor.
Od dodavatele pergoly si vyžádejte výkres konkrétní varianty, její rozměry a dostupné údaje potřebné k posouzení hmotnosti i sil v podporách. Do poptávky zakreslete zamýšlené umístění a polohu podpor na střeše; samotná požadovaná plocha nestačí. Odkaz na nástěnný model Bloomcabin nejprve jednoznačně určuje výrobek, nepotvrzuje však jeho vhodnost pro danou střechu. U nástěnné varianty je třeba v podkladech rozlišit podporu na terase a připojení k budově. Označte tedy také zamýšlenou stěnu a místo napojení, aniž byste předpokládali, že jsou pro kotvení použitelné. Každý výkres opatřete označením varianty a datem, aby dodavatel, statik i specialista na střechu pracovali se stejným zadáním. Změny polohy nebo provedení zaneste do společného půdorysu. Tak bude zřejmé, které údaje patří k aktuálnímu návrhu a které už byly nahrazeny.
Jak ochránit hydroizolaci
Hydroizolace chrání střechu před vodou, její poloha a provedení však zvenčí nemusejí být patrné. Pod pochozí vrstvou mohou být další vrstvy, které mají odlišnou funkci a s nimiž se musí kotevní detail sladit. Zásah v místě podpěry může postihnout nejen dlažbu, ale i hydroizolační vrstvu nebo její napojení. Nelze proto automaticky předpokládat, že běžné upevnění přes povrch, do podkladu či skrz střechu bude vhodné. Nejprve je třeba zjistit, kudy hydroizolace vede a jak lze případný prostup odborně navrhnout a kontrolovat. Samotné zakrytí spoje nebo doplnění tmelu nenahrazuje promyšlený detail celé střešní skladby. Návrh musí počítat také s tím, jak se bude střecha později udržovat.
Do rozhodování zapojte osobu odpovědnou za střešní skladbu a odborníka na hydroizolace, aby se navržený spoj řešil společně s konstrukcí. Ujasněte si, zda návrh zahrnuje prostup, jak bude navázán na vodotěsnou vrstvu a zda zůstane místo přístupné při kontrole. Odkaz na model Bloomcabin Pergola může pomoci přesně určit výrobek v poptávce, není ale podkladem pro řešení hydroizolace. Vedle konečného detailu projednejte i ochranu střechy během prací: kudy se budou přenášet díly, kde se odloží nářadí a kdo zkontroluje dotčená místa po montáži. Vhodnou ochranu povrchu má určit odborník podle skutečné skladby, nikoli montážní tým improvizovaným zakrytím. Předem vyjasněte také postup při zjištění poškození nebo odlišného stavu vrstev. U existujících oprav dohledávejte jejich dokumentaci, aby nové napojení nezasáhlo do neznámého detailu. Záznam o provedení a fotografie před zakrytím pomohou při pozdější kontrole i hledání příčiny případného zatékání.
Kotvení se navrhuje podle nosné části střechy
Způsob kotvení se musí odvodit od nosných prvků a skladby konkrétní střechy. Projektant může posuzovat řešení s navrženým prostupem do nosné konstrukce, variantu bez prostupu nebo jiné systémové napojení; nejde však o hotové možnosti, které lze zaměnit bez posouzení. Každý princip má jiné důsledky pro přenos sil, zatížení střechy i kontrolu hydroizolace. Rozhoduje také prostor mezi podpěrou pergoly a nosným prvkem budovy: navržené napojení musí zohlednit vrstvy, které se nacházejí mezi nimi. S projektantem proto projděte nejen polohu kotev, ale i výškové uspořádání podpor a návaznost na hotový povrch terasy. Případné krycí prvky nesmějí být zaměňovány za nosné součásti. Výběr držáku, spojovacích prvků a detailu podpěry patří do koordinovaného návrhu, ne do nákupu příslušenství podle vzhledu.
Přitížení konstrukce může znamenat další hmotnost, kterou musí střecha nést; jeho použití tedy není automatickou náhradou kotvení. Stejně tak nelze bez posouzení využít atiku nebo sousední stěnu jako kotevní bod. Pro výrobek uvedený na kartě bioklimatické pergoly Bloomcabin si vyžádejte výkresy a nechte statika vztáhnout jejich údaje k doloženému podkladu. Projektové podklady mají obsahovat odsouhlasené kotevní výkresy pro zamýšlené řešení, nikoli jen obecné schéma výrobku. Ptejte se, zda zvolený detail dovoluje kontrolu spojů a případnou výměnu částí bez neplánovaného zásahu do střechy. Pokud návrh obsahuje přitížení, musí být jasné i jeho umístění a způsob, jakým zatěžuje podklad. Nepřidávejte ani nepřemisťujte zátěž podle vlastního odhadu. Univerzální rozměr patky ani jeden kotevní detail pro všechny střechy nelze doporučit.
Odvodnění a přístup pro údržbu
Ještě před určením polohy pergoly zakreslete střešní vpusti, přepady, žlaby, svody a místa potřebná pro kontrolu či opravu. Podpěra ani další část konstrukce by neměla bez posouzení zakrýt odvodňovací prvek nebo znemožnit přístup k němu. Z plánů a prohlídky střechy je třeba zjistit, kudy se voda běžně odvádí a zda se v místě zamýšleného půdorysu nenachází prostor vyhrazený pro servis. To, že je terasa pochozí, neznamená, že jsou všechny její části určené pro umístění konstrukce. Případnou změnu odvodnění nelze nahradit odhadem, kudy voda poteče. Umístění proto koordinujte s osobou, která zná střešní systém.
Pokud zvolený model obsahuje prvky související s pohybem nebo odváděním vody, vyžádejte si popis jejich provozu, odtoku a potřebného servisního prostoru. Karta nástěnné pergoly Bloomcabin pomůže určit konkrétní výrobek, ale bez dalších podkladů z ní nelze vyvozovat jeho návaznost na odvodnění střechy. V půdorysu označte místo případného výtoku z pergoly a nechte posoudit, kam bude voda pokračovat. Samotná blízkost vpusti ještě neznamená, že je návaznost vyřešená; důležitá je skutečná cesta vody po terase a vztah k prahům dveří či okolním detailům. Vyjasněte, které části bude potřeba čistit a zda k nim lze přistoupit i s běžně rozmístěným nábytkem. Pro opravu střechy může být nutné některé části pergoly dočasně demontovat. Předem proto zjistěte, zda je takový postup uvažován a kdo jej může zajistit. Servisní přístup má fungovat po dokončení celé terasy, ne pouze v prázdném montážním prostoru.
Jak naplánovat dopravu a montáž
Montážní plán začíná trasou, po níž se díly dostanou od místa vykládky až na terasu. Změřte průchody, dveře, schodiště, výtah nebo střešní výlez a zjistěte, kde se cesta zužuje nebo mění směr. Od dodavatele si předem vyžádejte rozměry a hmotnost balení, pokud jsou k dispozici; rozměry sestaveného výrobku neukazují, zda projde přepravní cestou. Pozornost věnujte také zatáčkám a prostoru pro manipulaci s delšími díly. Zkontrolovat je třeba místo pro dočasné odložení částí i prostor, kde může montážní tým pracovat. Fotografie přístupové trasy doplňte skutečnými mírami a popisem překážek.
Zvláštní pozornost vyžaduje případné zvedání dílů na střechu. Zda je třeba použít techniku nebo koordinovat vstup přes společné části, musí určit montážní firma podle balení, objektu a přístupu. Předem se správcem domluvte dostupnost trasy, čas pro přepravu a prostor pro manipulaci, aby plán odpovídal provozu budovy. Pro logistickou poptávku jasně označte například model Bloomcabin Pergola a vyžádejte si informace o jeho balení. Na střeše je nutné odlišit plochu pro sestavení od místa pro dočasné skladování: soustředění balíků nebo dílů představuje další zatížení, které má být zahrnuto do plánování. Montážní firma má určit také potřebný pracovní prostor a způsob bezpečného přístupu; pouhá možnost dojít na terasu neprokazuje vhodné podmínky pro práci u jejího okraje. Zjistěte, jak bude probíhat odvoz obalů a zda práce neomezí přístup k technickým zařízením. Pokud přeprava vyžaduje dočasné odstranění části vybavení objektu, projednejte to předem s odpovědnou osobou, nikoli až při příjezdu montážního týmu.
Umístění pergoly a koordinace se správcem
Umístění nevybírejte pouze podle volné plochy. Zohledněte otevírání terasových dveří a oken, průchod k zábradlí, cestu k vpustím a přístup k fasádě či technickým prvkům. Rozměry překreslete do půdorysu a podle potřeby také do řezu, včetně skutečného místa podpor a jejich vztahu k okrajům střechy. Počítejte s prostorem pro montáž i pozdější kontrolu spojů, nejen s půdorysem samotné konstrukce. V řezu lze zachytit také výšku prahů, atiky a sousedních částí budovy, které mohou omezit umístění nebo přístup. Při úvahách o konkrétní bioklimatické pergole Bloomcabin vztáhněte modelové podklady k přesné poloze a překážkám na místě. Průchody ověřujte s plánovaným nábytkem, aby prostor mezi podpěrami zůstal skutečně použitelný.
V bytovém nebo jinak spravovaném objektu si před objednávkou ujasněte, kdo odpovídá za střechu, hydroizolaci, atiku a přístup pro montáž. Užívání terasy nemusí znamenat, že máte k dispozici všechny podklady nebo můžete sami rozhodnout o zásahu do částí budovy; konkrétní podmínky ověřte u vlastníka či správce. Požádejte o potřebné souhlasy a o určení osoby, která bude koordinovat technický návrh. Samostatně si nechte ověřit případné administrativní požadavky pro konkrétní záměr; technické posouzení je nenahrazuje. Domluvte také, kdo bude spravovat dokumentaci a komu se budou hlásit závady střechy po instalaci. Pokud se později změní správce nebo uživatel terasy, záznamy o pergole a jejím napojení mají zůstat dostupné spolu s podklady k objektu. Tato dohoda usnadní budoucí údržbu bez opětovného zjišťování, co bylo při montáži provedeno.
Co vyžádat od dodavatele pergoly
V poptávce neuvádějte jen požadovanou velikost. Sdělte přesný model a konfiguraci, rozměry plochy, polohu podpor, dostupné informace o skladbě střechy i omezení přístupu. Dodavatele se zeptejte, jaké podklady může poskytnout pro statické posouzení a návrh kotvení: například výkresy, údaje o hmotnosti a o silách přenášených přes podpěry, pokud je výrobce uvádí. U nástěnné varianty Bloomcabin si vyžádejte dokumentaci k přesně zvolenému provedení, stejně jako u každého jiného modelu. Dále ověřte rozsah nabízené montáže: zda zahrnuje dopravu na střechu, navržené připojení, koordinaci se specialistou na hydroizolaci a předání dokumentace. Jde o otázky pro konkrétní nabídku, nikoli o předpokládané služby. Pokud dodavatel některou část nezajišťuje, musí být před objednávkou určeno, kdo ji převezme. Rozlišujte tak cenu samotného výrobku od rozsahu prací potřebných pro jeho umístění na dané budově.
Rozdělte úkoly mezi dodavatele, statika a odborníka na střechu. Dodavatel objasní dostupné údaje o výrobku a montážní požadavky, statik posoudí přenos sil do konstrukce a specialista na hydroizolaci řešení střešních vrstev. Jeden podklad nenahrazuje druhý: výkres musí odpovídat pergole i skutečnému podkladu. Při srovnání nabídek ověřte, zda počítají se stejnými informacemi, zakreslením místa, koordinací hydroizolace a dokumentací výsledného řešení. Požádejte také o vyjasnění toho, kdo zajistí chybějící údaje. Pokud některá část není součástí nabídky, řešte ji před objednáním, ne až při montáži.
Kdy je projekt připravený k realizaci
Projekt lze považovat za připravený až tehdy, když jsou model, jeho umístění a navržené napojení posouzeny podle doložené skladby střechy. Měli byste mít informace o podkladu, statické posouzení, odsouhlasené kotevní výkresy a dohodnutý detail ochrany hydroizolace. Součástí koordinace je také přístup k odvodnění a údržbě, trasa pro dopravu dílů a stanovisko odpovědných osob v objektu. Každý dokument by se měl vztahovat ke skutečně plánované variantě, nikoli k podobnému výrobku nebo jinému místu. Před zahájením prací si vyjasněte, které části napojení bude třeba zkontrolovat ještě před zakrytím a kdo tuto kontrolu zajistí. Domluvte rovněž obsah předávacích podkladů: záznam skutečného provedení, případné schválené změny a pokyny pro údržbu pergoly i dotčených střešních detailů. Odpovědná osoba tak může při převzetí porovnat výsledek s odsouhlaseným návrhem. Připravenost k realizaci zahrnuje i dohodnutý způsob kontroly, ne pouze termín montáže.
Jestliže není známé složení střechy, chybějí údaje výrobce nebo se navržené kotvení rozchází s možnostmi hydroizolace, projekt není připravený k realizaci. Nejasnost neřešte improvizovanou změnou polohy podpor až na místě; změna může ovlivnit posouzení i střešní vrstvy a má se znovu odborně vyhodnotit. Někdy může být vhodné upravit polohu, rozměr nebo zvolený model, ale až na základě podkladů, nikoli odhadem. Výsledné řešení musí spojovat únosnost, kotvení a ochranu střechy s přístupem pro budoucí servis. To jsou podmínky, podle nichž se rozhoduje o montáži.
Časté otázky
Lze pergolu ukotvit stejným způsobem jako na zahradě?
Ne automaticky. Střešní terasa má vlastní skladbu a její pochozí povrch nemusí být nosným podkladem pro pergolu. Než se zvolí kotvení, je třeba zjistit, co se nachází pod místem podpěr a jak se síly přenesou do nosné konstrukce budovy.
Musí se při montáži vždy provrtat hydroizolace?
To nelze rozhodnout obecně. Navržený způsob musí odpovídat konstrukci střechy a konkrétnímu modelu; průchod hydroizolací vyžaduje odpovídající odborný detail. Ani řešení bez prostupu není automaticky vhodné, protože může znamenat jiné zatížení nebo požadavky na umístění.
Stačí statikovi znát rozměry pergoly?
Ne. Důležité jsou také údaje o konkrétním modelu, jeho podporách a zamýšleném umístění, stejně jako dostupné informace o nosné konstrukci a skladbě střechy. Samotná plocha terasy ani produktová fotografie potřebné podklady nenahradí.
Je možné použít atiku jako kotevní bod?
Jen pokud konkrétní návrh doloží, že je takové řešení vhodné pro danou konstrukci a pergolu. Atika ani sousední stěna nejsou automaticky kotevním podkladem. Způsob připojení je třeba koordinovat se statickým posouzením i s ochranou hydroizolace.
Co je potřeba vyřešit před objednávkou?
Připravte dostupné výkresy střechy, informace o její skladbě, půdorys s vyznačenou polohou pergoly a podklady ke zvolenému modelu. Před závazným rozhodnutím ověřte také nosnost, návrh kotvení, ochranu hydroizolace, odvodnění, přístup pro montáž a stanovisko vlastníka či správce objektu.
U střešní terasy je pergola připravená k montáži teprve tehdy, když zatížení, kotvení, hydroizolace, odvodnění i přístup vycházejí ze stejného konkrétního návrhu. Pokud jedna z těchto částí zůstává neověřená, správným závěrem není improvizace na místě, ale doplnění nebo úprava projektu. Tím se rozhoduje nejen o umístění pergoly, ale také o tom, zda zůstane střecha přístupná a její vrstvy chráněné.
