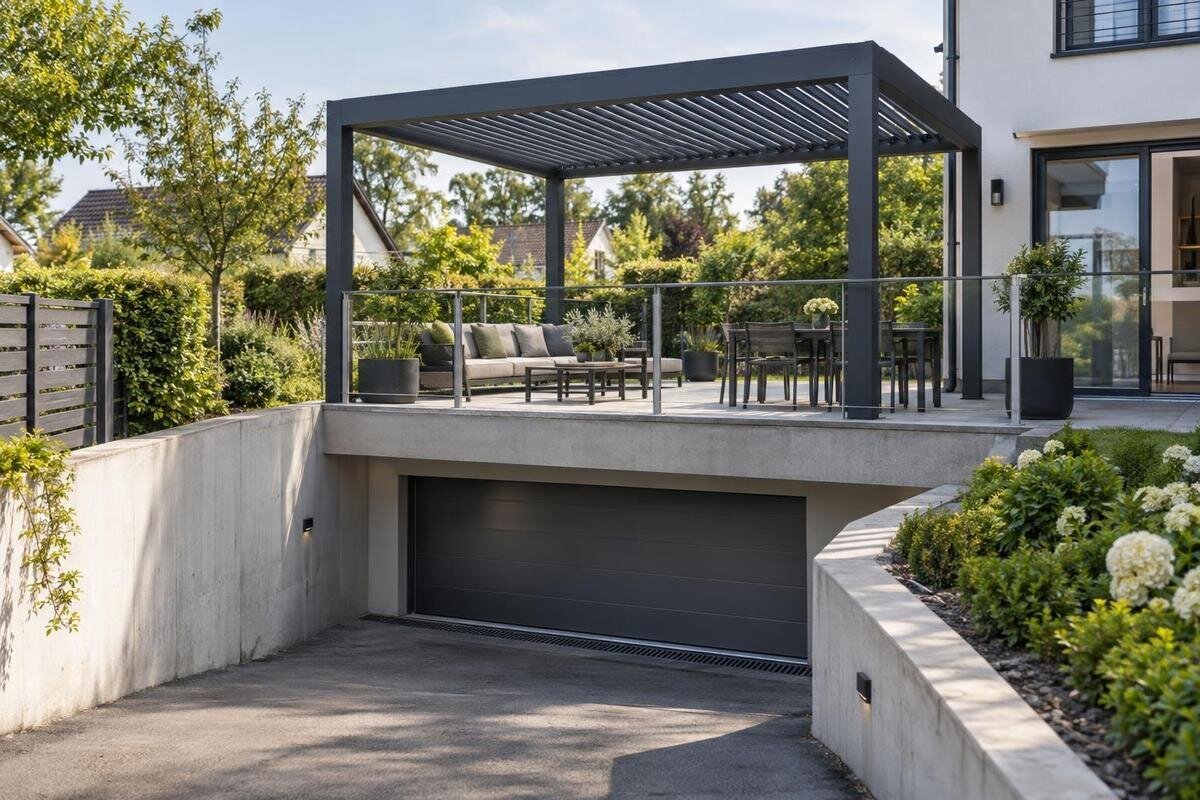

Pergola nad suterénem či podzemní garáží
Plánování pergoly
Pergola nad suterénem nebo podzemní garáží není běžnou zahradní montáží: její podpory mohou přenášet síly do stropní konstrukce a kotvení může zasáhnout do hydroizolace. Z povrchu terasy přitom nelze poznat, která vrstva je nosná ani kudy se zatížení dostane do dalších částí budovy. Nejdřív proto ověřte konstrukční podklady a domluvte posouzení s vlastníkem či správcem objektu; teprve potom vybírejte místo a způsob instalace.
Co ověřit před výběrem 1
Proč je terasa nad garáží jiným podkladem než zahrada
Na zahradě se zatížení pergoly obvykle přenáší přes podpory do zeminy; nad suterénem nebo podzemní garáží vede cesta přes stropní konstrukci budovy. Povrch terasy může tvořit dlažba, podsyp, potěr, ochranná vrstva, izolace nebo jejich různá kombinace. Nosná deska bývá skrytá níže a její materiál ani uložení z povrchu nepoznáte. Skladba se navíc může měnit u okrajů, vpustí či dilatačních spár. Ani pevně působící dlaždice nejsou důkazem, že unesou sloupek nebo že jsou vhodné ke kotvení. Je proto nutné odlišit pochozí vrstvu od skutečného nosného podkladu. Zvlášť snadno se tato okolnost přehlédne u terasy, která plynule navazuje na zahradu a vypadá jako běžná zpevněná plocha. Podzemní část budovy může sahat jinam, než naznačuje viditelná fasáda nebo vjezd do garáže. V podkladech proto nejprve vyznačte, která část plánované pergoly bude skutečně nad stropem a zda některé podpory nepřipadají na odlišný podklad. Rozhraní mezi těmito částmi musí být součástí posouzení, nikoli dodatečným překvapením při montáži.
Pergola nepřenáší jen vlastní hmotnost. Podle konkrétní konstrukce a podmínek působí na podpory také síly od větru a další návrhová zatížení, například od sněhu. Rozhoduje jejich směr i způsob rozdělení mezi sloupky a kotvy, nikoli pouze celková hmotnost konstrukce. Strop nad garáží už přitom může nést vlastní vrstvy, provoz terasy a jiné části objektu. To, že se po ploše běžně chodí nebo že garáž slouží automobilům, samo o sobě neprokazuje rezervu pro nové bodové zatížení. O konkrétním místě proto nelze rozhodnout podle vzhledu povrchu.
Dokumentace stropu a skladba terasy
Požádejte vlastníka nebo správce o projektovou dokumentaci a dokumentaci skutečného provedení stropu nad garáží i terasy. Zaměřte se na nosný systém, polohu podpor, skladbu vrstev a hydroizolaci. Užitečné mohou být také záznamy o pozdějších opravách nebo změnách, protože původní výkres nemusí odpovídat dnešnímu stavu. Při předběžném výběru lze uvést konkrétní výrobek, například nástěnnou pergolu Bloomcabin, a k němu vyžádat montážní a kotevní podklady zvolené varianty. Pro posouzení musí být jasné její rozměrové uspořádání a poloha podpor. Dokumentace budovy a dokumentace pergoly slouží různým účelům: první popisuje stávající podklad, druhá zamýšlenou konstrukci. K jejich porovnání jsou užitečné nejen půdorysy, ale také řezy, které ukazují návaznost vrstev a výškové poměry. U každého výkresu si poznamenejte datum a označení verze. Pokud existuje více odlišných podkladů, požádejte správce o vysvětlení, který zachycuje současný stav a které změny je ještě třeba ověřit.
Dokumentaci porovnejte se skutečným stavem s pomocí odborníka. Zajímat ho může, kde jsou okraje desky, spáry, prostupy a podpěrné části konstrukce a zda se na ploše neprojevují známky zatékání nebo dřívějších oprav. Samotná prohlídka povrchu však nemusí odhalit všechny vrstvy ani způsob vyztužení. Pokud výkresy chybí, je to důvod domluvit odborné ověření, ne odhadovat únosnost podle tloušťky dlažby. Způsob případného průzkumu má určit odborník s ohledem na konstrukci, hydroizolaci a souhlas vlastníka. Zajistěte mu podle možností také přístup do suterénu či garáže pod zamýšleným místem. Pohled zespodu může doplnit informace o uspořádání prostoru a viditelném stavu konstrukce, nenahrazuje však její posouzení. Správce upozorněte na známé skvrny po vodě, opravy stropu nebo opakované potíže s odvodněním. Tyto údaje pomáhají určit rozsah prohlídky a rozlišit stávající závady od případných změn po instalaci pergoly.
Co ověřit před výběrem 2
Přenos zatížení do nosné konstrukce budovy
Zásadní je, zda se síly z patek a kotev bezpečně přenesou přes stropní desku, případné trámy a další nosné prvky do konstrukce budovy. Každý sloupek zatěžuje určité místo; jeho posunutí může změnit vztah k okraji desky, otvoru, spáře nebo podpěrné části. Posuzuje se proto skutečné rozmístění podpor, nikoli jen přibližná plocha pergoly. Důležité jsou také existující vrstvy a zatížení, stav konstrukce a její uložení. Bez těchto informací nelze spolehlivě odvodit, že je zamýšlená poloha vhodná, ani přenést řešení z jiné terasy.
Statik potřebuje posoudit konkrétní pergolu, její polohu a dostupné údaje o zatížení, včetně účinků větru a dalších vlivů relevantních pro dané provedení. Jako výchozí identifikaci výrobku lze uvést například Bloomcabin Pergola. Připravte přesnou variantu a vyžádejte si příslušné technické a montážní podklady, zejména informace potřebné k určení sil v podporách. Při porovnávání možných poloh na terase má smysl předložit několik jasně zakreslených variant, nikoli průběžně měnit polohu jednotlivých sloupků. Odborník tak může určit, které rozmístění lze dále rozpracovat a kde chybějí údaje. Výstup posouzení by měl rozlišovat závěr o stávající nosné konstrukci od podmínek pro samotné upevnění pergoly. Součástí zadání mají být také plánované doplňky, pokud ovlivní zatížení nebo působení větru; jejich význam určí projektant. Důležité je vědět, pro jakou sestavu a polohu závěr platí. Posouzení jedné varianty nelze bez dalšího vztáhnout na jiné rozměry, změněné rozmístění podpor nebo dodatečně upravenou konstrukci.
Kotvení musí odpovídat nosné konstrukci
Kotva vedená přes dlažbu a další vrstvy do nosné desky přichází v úvahu jen tehdy, když její umístění a provedení odpovídají odbornému návrhu. Ten musí vycházet ze skutečného materiálu, stavu a uspořádání konstrukce, ne z univerzálního rozměru patky. Samotné upevnění do pochozí vrstvy nemusí přenést síly do nosných částí. Zároveň každý průnik pod povrch může zasáhnout do hydroizolační skladby. Proto není vhodné předem vybrat rozteč sloupků podle běžného návodu a teprve potom hledat, kam lze vrtat. Návrh musí řešit i vztah mezi základnou sloupku, pochozím povrchem a nosným podkladem. Pevné dotažení spoje samo o sobě neprokazuje, že vrstvy mezi nimi mohou bezpečně přenášet požadované namáhání. Zákazník by měl z výkresu poznat, kde je podpora umístěna a na jaký detail navazuje; typ kotev a jejich parametry však určuje příslušný odborník. Pokud montážní firma navrhne jiný způsob upevnění, nechte před provedením potvrdit jeho soulad se statickým i hydroizolačním řešením.
Ani nástěnná varianta automaticky neodstraňuje zatížení stropu: připojení ke stěně musí mít vhodný podklad a síly se mohou přenášet do více částí budovy. Uvažujete-li například nástěnnou variantu Bloomcabin, nevyvozujte ze samotného označení, že konkrétní fasáda unese její připojení. Volně stojící řešení zase může vyžadovat vlastní způsob zajištění a zatěžovat terasu jinak. Ani přídavná zátěž není automaticky bezpečnou náhradou kotvení. Každou variantu je nutné posoudit s ohledem na nosnou konstrukci i vrstvy nad ní.
Co ověřit před výběrem 3
Hydroizolaci řešte současně s kotvením
Nad suterénem nebo garáží chrání hydroizolační vrstva prostor pod terasou před vodou, její poloha však nemusí být z povrchu patrná. Kotvení, které ji proděraví nebo stlačí nevhodným způsobem, může vytvořit cestu pro zatékání. Voda se navíc nemusí projevit přesně pod místem zásahu, takže pozdější hledání příčiny může být složité. Je třeba znát skladbu pod pochozí vrstvou a předem určit, zda návrh vyžaduje zásah do izolace a jak se takové místo odborně ošetří. Obecné zatmelení otvoru nelze považovat za náhradu detailu navrženého pro konkrétní skladbu.
Návrh kotvení slaďte s odborníkem na hydroizolace a s osobou odpovědnou za budovu, nejen s montážní firmou pergoly. Proberte rozsah zásahu, ochranu okolních vrstev během prací, řešení prostupu a způsob kontroly po dokončení. Pokud zvažujete například Bloomcabin Bioklimatická pergola, uveďte přesnou variantu a její zamýšlené umístění. Hydroizolační detail musí navazovat na skutečnou skladbu terasy i na navržené upevnění. Předem si vyjasněte, zda bude nutné místně rozebrat pochozí povrch, kdo zpřístupněné vrstvy převezme a kdy se mohou znovu zakrýt. O způsobu ověření dokončeného detailu rozhodne odborník podle použitého řešení; pouhý pohled na hotovou dlažbu nemusí vypovídat o stavu izolace pod ní. Zjistěte také, zda je pro budoucí opravu přístupný prostor kolem podpory a jak se taková oprava bude koordinovat s pergolou. Dobře připravený návrh řeší nejen montáž, ale i možnost udržovat hydroizolaci po celou dobu používání terasy.
Návrh musí znát vlastník i realizační tým
Do přípravy zapojte vlastníka objektu nebo osobu, která zajišťuje jeho správu. Ta může zpřístupnit dokumentaci, potvrdit známé opravy a určit, kdo má být s plánovaným zásahem seznámen. U objektu s více uživateli si předem vyjasněte, jak se návrh projednává a kdo koordinuje přístup na terasu i do prostor pod ní. Nejde jen o administrativní krok: rozhodnutí může ovlivnit hydroizolaci, strop i možnost pozdější údržby. Před objednávkou proto mějte stanovisko k zamýšlenému umístění a způsobu provedení, nikoli pouze souhlas s obecným záměrem pergolu pořídit.
Statik posuzuje nosnou konstrukci, odborník na hydroizolace řeší ochranu proti vodě a realizační tým musí znát odsouhlasený postup. Dodavatel pergoly může pomoci určit konkrétní model a dodat potřebné podklady, ale neposuzuje tím automaticky únosnost dané budovy. Domluvte si, kdo řeší případný rozpor mezi výkresem konstrukce, kotevním návrhem a požadavky na izolaci. Užitečné je mít jednoho koordinátora, který shromáždí připomínky a předá všem stejnou konečnou verzi dokumentace. V nabídce a dohodnutém rozsahu prací rozlišujte dodání pergoly, přípravu podkladu, zásah do hydroizolace a obnovu povrchu. Jinak může každý účastník předpokládat, že některou z těchto činností zajistí někdo jiný. Vyjasněte také, kdo zpřístupní garáž nebo suterén, pokud bude potřeba kontrola zespodu, a komu se budou hlásit zjištěné odchylky. Před zahájením má být zřejmé, kdo může změnu návrhu odborně potvrdit a kdo ji následně provede. Souhlas s umístěním pergoly a technické posouzení nejsou vzájemně zaměnitelné.
Co ověřit před výběrem 4
Nezakryjte odvodnění a místa budoucí údržby
Do plánku terasy zakreslete vpusti, odtokové žlaby, kontrolní poklopy, přepady a další prvky, které se na ploše skutečně nacházejí. Sloupek ani jeho základna by neměly bez posouzení bránit přístupu k odvodnění nebo zakrýt místo, které je třeba kontrolovat. Ověřte také, kudy voda po ploše odtéká; nevhodně umístěná podpora nebo dodatečná úprava může zkomplikovat čištění a údržbu. Rozhodující není jen to, zda se pergola na terasu vejde, ale také zda zůstane možné pečovat o vrstvy a odvodňovací prvky po dokončení montáže.
Při zakreslování sestavy použijte podklady pro přesný model, například vybranou nástěnnou pergolu Bloomcabin, a plánované umístění porovnejte s místními omezeními. Z rozměrových a montážních údajů ověřte nejen polohu sloupků, ale i prostor potřebný kolem jejich základen. Do plánu vyznačte části, které musí zůstat přístupné pro kontrolu nebo opravu, včetně možnosti otevřít poklop či vyjmout kryt odvodňovacího prvku. Pouhá viditelnost vpusti ještě nemusí znamenat, že ji lze pohodlně vyčistit. Zvažte také budoucí rozmístění nábytku, aby přístup nezablokoval až provoz terasy. Samostatně ověřte, jak bude řešena voda ze zastřešení zvolené pergoly a kam se bude odvádět; odpověď musí vycházet z jejích technických podkladů a návrhu terasy. Nelze předpokládat, že stávající odvodnění vyhoví jakémukoli novému uspořádání. Pokud vznikne konflikt s odvodněním, nechte upravené rozmístění podpor znovu prověřit z hlediska konstrukce i hydroizolace.
Připravte přesné údaje o místě i pergole
Pro posouzení sestavte jeden přehledný soubor podkladů: půdorys terasy s rozměry, zamýšlenou polohu všech podpor a vyznačené vpusti, spáry, okraje či jiné známé překážky. Přiložte dostupné výkresy budovy, popis známých oprav a fotografie povrchu i míst, která jsou přístupná bez zásahu do konstrukce. Jasně oddělte ověřené informace od odhadů a neznámých údajů. Statikovi i odborníkovi na hydroizolaci tak usnadníte určit, co lze převzít z dokumentace a co je třeba ověřit na místě. Nejasnosti nezakrývejte: právě jejich včasné pojmenování pomáhá předejít chybnému návrhu.
Stejně přesně identifikujte uvažovaný výrobek. K modelu, například modelu Bloomcabin Pergola, si vyžádejte aktuální montážní výkres, rozmístění podpor a dostupné údaje o hmotnosti a zatížení. Ověřte, že dokumentace odpovídá zvolené variantě, včetně plánovaných doplňků. Pokud některý údaj není k dispozici, poznamenejte to a zeptejte se dodavatele, zda jej může doplnit. Statika požádejte, aby upřesnil, které informace ještě potřebuje; obecný údaj o celkové hmotnosti nemusí pro jeho práci stačit. K půdorysu připojte také údaje o zamýšleném připojení ke stěně, pokud se s ním počítá, a o výškové návaznosti na povrch terasy. Fotografie označte podle místa a směru pohledu, aby je všichni dokázali přiřadit k výkresu. Podklady uchovávejte společně s datem a označením varianty. Při pozdější změně objednávky pak snadno zjistíte, které výkresy a posouzení je třeba aktualizovat, místo abyste omylem pracovali s dokumentací jiné sestavy.
Co ověřit před výběrem 5
Před montáží potvrďte polohu a postup
Ještě před objednáním montáže musí být uzavřeno, kde přesně budou podpory stát, jak se připevní a jak se ochrání či obnoví zasažené vrstvy. Kotevní výkres musí odpovídat posouzenému místu, nikoli pouze obecnému typu objektu. Na místě porovnejte navržené polohy se skutečným stavem terasy a postupujte podle schválených podkladů. Pokud se objeví odlišná skladba, neznámá překážka nebo kolize s odvodněním, práce pozastavte a nechte návrh znovu posoudit. Posun sloupku nebo změna kotvy může změnit zatížení i místo zásahu do izolace.
S realizační firmou předem dohodněte, kdo koordinuje práce na pergole a kdo řeší zásah do hydroizolace. U konkrétního výrobku, například bioklimatického modelu od Bloomcabin, se řiďte podklady pro přesně vybranou variantu. Domluvte také dopravu dílů na terasu, místo jejich dočasného uložení a ochranu povrchu při manipulaci. Skladování materiálu a montážní vybavení může představovat jiné rozložení zatížení než hotová pergola; vhodné podmínky má určit odpovědný odborník. S vlastníkem vyjasněte omezení provozu v prostoru pod terasou, pokud jsou pro práce potřebná. Průběh a případné změny zaznamenejte, včetně fotografií vrstev před jejich zakrytím, je-li to součást dohodnutého postupu. Při předání shromážděte konečné výkresy, záznamy o změnách a podklady ke kontrole dokončeného řešení. Vlastník by měl vědět, co bylo provedeno a na koho se obrátit při údržbě jednotlivých částí. Přehledná dokumentace pomůže i při pozdější opravě terasy, kdy už původní montážní tým nemusí být přítomen.
Kdy je bezpečnější návrh změnit nebo odložit
Pokud není známá nosná konstrukce, nelze určit polohu podpor nebo se nepodařilo dohodnout řešení hydroizolace, montáž odložte. Neznamená to automaticky, že pergola na místě nikdy nemůže být; znamená to, že zatím chybí podklady pro odpovědné rozhodnutí. Odborné posouzení může ukázat potřebu změnit umístění, upravit uspořádání podpor nebo zvolit jiné řešení navržené pro daný objekt. Každá taková změna musí znovu zohlednit nosnou konstrukci, odvodnění a vrstvy terasy. Bez výpočtu a odsouhlaseného detailu nepomůže ani přesunutí patky na první volné místo.
Samotná volba menšího nebo lehčího modelu nezaručuje, že bude strop vyhovovat: záleží také na rozmístění podpor, způsobu kotvení a konkrétním místě. Například pergolu Bloomcabin proto porovnávejte s jinými uvažovanými variantami podle údajů potřebných pro posouzení, ne pouze podle rozměrů nebo vzhledu. Požádejte odborníka, aby pojmenoval skutečnou překážku: může jí být nedostatek informací, nevhodná poloha podpor, stav konstrukce nebo nevyřešená návaznost na hydroizolaci. Každý z těchto důvodů vyžaduje jiné doplnění návrhu. Pokud místo nelze využít, může být vhodnější hledat jinou část pozemku, ale i tam je třeba ověřit, co se pod povrchem nachází. Při rozhodování zvažte vedle ceny pergoly také rozsah průzkumu, přípravy podkladu a obnovy vrstev; konkrétní náklady zjistíte až z nabídek pro dané řešení. Smyslem odkladu je získat podklad pro proveditelný návrh, nikoli hledat improvizované upevnění, které obejde nevyřešený problém.
Časté otázky
Lze pergolu nad podzemní garáží vůbec instalovat?
Někdy ano, nelze to ale určit jen podle povrchu terasy. Je třeba zjistit skladbu a stav stropu, posoudit zatížení v plánovaném místě a navrhnout kotvení společně s řešením hydroizolace. Návrh musí znát také vlastník nebo správce objektu.
Stačí, že strop běžně unese auta nebo návštěvníky terasy?
Ne. Dosavadní provoz sám o sobě neprokazuje, že má konstrukce rezervu pro zatížení v místech sloupků pergoly. Lišit se může rozložení i směr působících sil. Konkrétní umístění a model proto musí posoudit odborník na základě dokumentace a skutečného stavu.
Mohu pergolu ukotvit jen do dlažby nebo potěru?
Dlažba a potěr bývají součástí pochozí skladby, nikoli automaticky nosným podkladem pro kotvy. Nejdříve je třeba zjistit, co je pod nimi a jak se má síla přenést do konstrukce. Případný zásah do stropu musí odpovídat schválenému návrhu.
Vyřeší pergola bez vrtání problém s hydroizolací?
Ne nutně. I bez vrtání je třeba posoudit zatížení, způsob zajištění konstrukce a kontakt podpor s povrchem. Přídavná hmotnost může znamenat další zatížení stropu a podpory mohou ovlivnit ochranné vrstvy nebo přístup k odvodnění. Volně stojící pergola navíc není automaticky řešením bez kotev.
Co dělat, když se nedochovaly výkresy budovy?
Neodhadujte skladbu stropu podle dlažby ani nezačínejte zkušebně vrtat. Domluvte se s vlastníkem či správcem a požádejte statika o posouzení na místě a návrh vhodného způsobu ověření konstrukce. Do té doby nelze spolehlivě určit polohu ani způsob kotvení.
Při plánování pergoly nad suterénem nebo garáží rozhoduje spojení tří věcí: ověřená nosná konstrukce, konkrétní způsob přenosu zatížení a předem dohodnutý detail hydroizolace. Povrch terasy, běžný provoz budovy ani samotné označení modelu tyto informace nenahradí. Když se podklady, umístění a odpovědnosti vyjasní ještě před montáží, lze posoudit, zda je záměr proveditelný a jaké podmínky musí návrh splnit.
