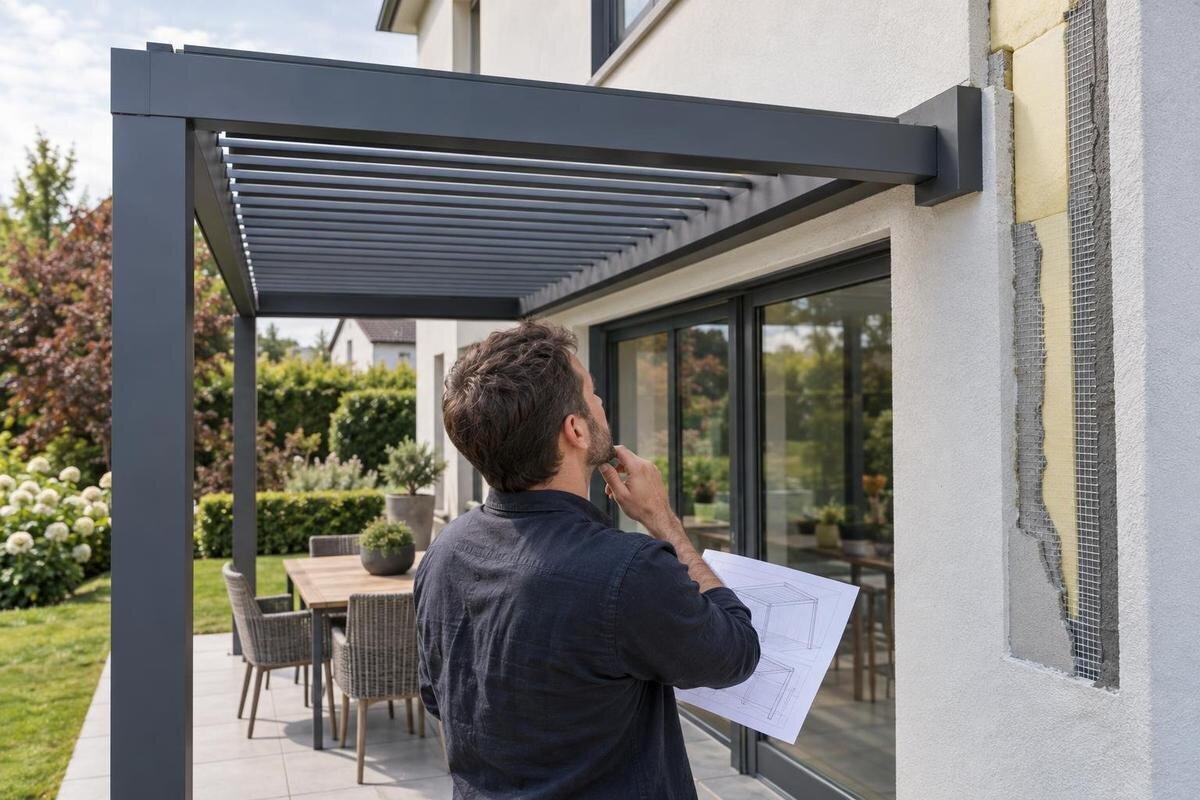

Připojení pergoly k zateplené stěně: co ověřit
Pergola a zateplená fasáda
U pergoly připojené k domu se zateplenou fasádou nerozhoduje jen to, kam se vejde střecha. Spoj musí bezpečně přenést síly do skutečné nosné konstrukce a zároveň zachovat funkci fasády. Omítka ani tepelná izolace samy neříkají, co je pod nimi a zda dané místo připojení unese. Před montáží proto ověřte skladbu stěny a zateplení, dokumentaci konkrétní pergoly i návrh detailu. Následující přehled ukazuje, jaké informace shromáždit a co má posoudit odborník.
Zateplení není nosný podklad
U běžné kontaktní zateplovací fasády tvoří vnější stranu omítka, výztužná vrstva a tepelný izolant; za nimi bývá lepidlo a nosná stěna. Jinde je izolace chráněna obkladem nebo je součástí odvětrávané fasády. Přesné vrstvy, jejich tloušťka i způsob upevnění závisejí na konkrétní stavbě. Zvenčí proto nepoznáte, zda je za zateplením v místě připojení beton, plné či dutinové zdivo, pórobeton nebo lehká konstrukce. Tepelný izolant plní tepelnou funkci, nikoli roli univerzálního nosného podkladu. Hladký a neporušený povrch navíc nedokládá únosnost místa, které má převzít síly od konstrukce. Rozlišujte také upevnění samotného zateplení a kotvení pergoly: prvky, které drží fasádní vrstvy, nejsou automaticky určeny k přenosu zatížení od další konstrukce. Stejně tak nelze za vhodný podklad bez posouzení považovat dekorativní obklad nebo lištu zakrývající spáru. Pro zadání návrhu je podstatné, kde skutečně začíná nosná vrstva a jaké nenosné vrstvy před ní leží. Právě tento rozdíl musí zachytit řez stěnou, nikoli jen pohled na dokončenou fasádu.
Pergola se může o fasádu opírat jen v bodech určených návrhem. Podle tvaru a rozměrů konstrukce se v nich skládají účinky vlastní hmotnosti, větru a dalších zatížení uvažovaných pro daný model. Vyložení střechy vytváří páku, takže nejde jen o hmotnost, kterou lze posoudit pohledem na povrch. V kotvicích bodech mohou vznikat tahové i smykové účinky a síly se nemusí rozdělit rovnoměrně. Návrh proto určuje, jak se přenesou přes zateplovací vrstvu do ověřeného nosného podkladu a jak se omezí nežádoucí stlačení izolace. O tom, zda je připojení možné, nerozhoduje druh omítky ani obecná představa o pevnosti zdi.
Co se skrývá za fasádou
Nejdřív zjistěte, z čeho je nosná stěna v místě plánovaného připojení: může jít o beton, plné či děrované zdivo, pórobeton, dřevěnou konstrukci nebo jejich kombinaci. Rozdíly ovlivňují, jak se dá spoj navrhnout a jaké podklady jsou potřeba k ověření nosné vrstvy. Pomoci mohou původní stavební výkresy, dokumentace pozdějšího zateplení a přestaveb nebo informace od zhotovitele fasády. Upravovaný dům si zaslouží zvláštní pozornost: část obvodové stěny mohla být dostavěna nebo opravena jinak než zbytek. Údaje o sousední části proto nemusí popisovat právě místo pro pergolu.
Ověřte také typ a tloušťku izolantu, skladbu vnější vrstvy a její stav. Tloušťka ovlivňuje geometrii připojovacího detailu, sama však neříká, zda je pod ní vhodný nosný podklad. Pokud zvažujete nástěnnou pergolu Bloomcabin, její označení identifikuje typ výrobku, nikoli kompatibilitu s konkrétní skladbou domu. Když dokumentace chybí nebo si údaje odporují, má podklad posoudit odborník se znalostí dané konstrukce. Poklepání na omítku ani fotografie neodhalí skutečnou skladbu skrytých vrstev. Rozsah případného průzkumu musí odpovídat tomu, co je třeba pro návrh zjistit. Domluvte se proto předem, které údaje chybějí, kdo je ověří a jak se zdokumentuje místo zjištění. Pokud bude nutné lokálně odkrýt fasádu, součástí přípravy má být také způsob jejího následného obnovení. Výsledek průzkumu musí být přiřaditelný k plánovanému spoji, například prostřednictvím označeného místa ve výkresu a fotografického záznamu. Obecná poznámka, že dům je zděný, může být pro konkrétní kotevní body nedostatečná.
Zatížení se musí přenést do stěny
Statické posouzení nezohledňuje pouze vlastní hmotnost pergoly. Na spoj mohou působit tahové a smykové síly; jejich velikost a rozložení souvisejí s rozměry, vyložením, polohou podpěr i konstrukcí střechy. Uvažuje se tlak a sání větru a podle konkrétního řešení také další zatížení, která pro daný model připadají v úvahu. Z toho nelze převzít univerzální počet ani rozteč kotev: záleží na celé sestavě i na materiálu stěny. Několik spojovacích bodů také automaticky neznamená, že každý převezme stejnou část zatížení. Do zadání patří i zamýšlené doplňky, pokud je konkrétní model umožňuje. Boční clona či jiné uzavření může změnit působení větru na sestavu, a nemá se proto přidávat bez ověření přípustné konfigurace. Projektant potřebuje vědět, s jakým vybavením se počítá nyní a jaké změny případně plánujete. Posouzení otevřené konstrukce nemusí pokrývat její pozdější úpravy; příslušné předpoklady mají být uvedeny v podkladech, aby bylo jasné, pro jakou sestavu návrh platí.
Projektant potřebuje znát přesný model pergoly, jeho rozměrové provedení, polohu na stěně a informace o nosné konstrukci. U konkrétního výrobku, například modelu Bloomcabin Pergola, nestačí fotografie ani obecný údaj o únosnosti spojovacího prvku pro jiný materiál. Požádejte o statické posouzení a výkres kotvení vztahující se k danému podkladu a uspořádání. Návrh má popsat cestu sil z pergoly přes spoj do nosné stěny a ověřit, zda jí odpovídá i samotná konstrukce domu. Bez těchto návazností nelze bezpečně přejít od názvu výrobku k montážnímu řešení.
Výkres spoje musí odpovídat zvolenému modelu
Montážní podklad má odpovídat přesné pergole a její konfiguraci. Vyžádejte si informace o poloze připojovacích bodů, návaznosti na případné podpěry a způsobu, jakým se síly přenášejí přes jednotlivé vrstvy fasády. Pro posouzení zateplené stěny je důležitý také řez detailem: musí být zřejmé, do jakého materiálu se spoj navrhuje a pro jakou skladbu je určen. Ověřte, zda dokumentace pokrývá skutečnou tloušťku izolace a typ nosného podkladu u vás. Produktová fotografie nebo obecný půdorys pergoly samy o sobě vhodnost připojení nedokládají. Ve výkresu mají být rozlišeny také rozměry vztažené k hotové fasádě a rozměry vztažené k nosné stěně; jejich záměna může vést k nesprávnému umístění konstrukce. Pro realizaci potřebujete jednoznačně označenou konečnou verzi dokumentace. Pokud se po zaměření změní detail, musí být patrné, který podklad nahrazuje předchozí variantu a kdo změnu potvrdil. Nestačí mít vedle sebe několik náčrtů s různými rozměry bez informace, podle kterého se má montovat.
Rozhoduje konkrétní provedení, nikoli jen vzhled nebo název kategorie. U bioklimatické pergoly Bloomcabin samotné označení neříká, jaké kotevní body a způsoby připojení platí pro zvolenou sestavu. Požádejte dodavatele o odpovídající montážní výkresy a informace k přípustné konfiguraci; poté je nechte posoudit spolu s údaji o stěně. Jestliže předaný detail nepokrývá materiál podkladu nebo tloušťku zateplení na místě, neupravujte jej při montáži odhadem. Změnu musí potvrdit osoba odpovědná za návrh spoje.
Kdy zvolit jiné podepření
Ne každý dům nabízí vhodné místo pro připojení. Pokud je nosná vrstva neznámá, poškozená nebo ji nelze spolehlivě posoudit, může odborník doporučit jinou polohu či jiné konstrukční uspořádání. Jednou možností může být samostatně stojící řešení nebo další sloupky, ale pouze tehdy, pokud je taková konfigurace vhodná pro konkrétní pergolu. Nejde o univerzální náhradu nástěnného spoje: změnou podpor se mění rozložení sil, prostorové uspořádání i požadavky na základy. Přesun pergoly navíc může ovlivnit využití terasy nebo průchod kolem domu. U varianty bez připojení ke stěně je nutné vyřešit také prostor mezi pergolou a fasádou. Posuzujte, zda zůstane přístup pro údržbu povrchu, čištění a kontrolu odvodnění. Případné zakrytí mezery je samostatný detail, který nesmí bez návrhu vytvořit nové nosné spojení s domem. Samostatné podepření tedy může odstranit potřebu přenášet síly do stěny, ale neřeší automaticky ochranu prostoru u fasády před deštěm ani všechny návaznosti na dům.
Nástěnný model nelze automaticky změnit na volně stojící jen přidáním sloupků. Některé sestavy počítají s připojením ke stěně jako s částí svého návrhu; u jiných mohou připadat v úvahu další způsoby podepření, které je třeba doložit. U modelu nástěnné pergoly Bloomcabin si proto nechte potvrdit přípustné uspořádání a současně posoudit umístění sloupků i jejich založení. Pokud podpěry přebírají větší část zatížení, musí tomu odpovídat celý návrh. Rozhodnutí nemá vycházet pouze z toho, že je u fasády dost místa pro další stojku.
Prostup fasádou musí chránit její vrstvy
Připojení skrz zateplenou fasádu narušuje její souvislé vrstvy, a proto potřebuje navržený detail. Ten má omezit pronikání dešťové vody do skladby a správně navázat na vnější povrch. Nevhodně řešený prostup může přispět k zatékání za izolaci, poškození povrchové vrstvy nebo vzniku výraznějšího tepelného mostu. Některé problémy se nemusí projevit hned, takže čistý vzhled po dokončení není sám o sobě důkazem správného provedení. Konstrukční únosnost a ochranu fasády je proto třeba posoudit společně, ne jako dvě nezávislé montážní otázky.
V návrhu má být jasné, jak se spoj napojí na skladbu fasády, jak se ochrání okolí prostupu a kdo řeší obnovu vnější vrstvy. Postup je třeba projednat mezi osobou navrhující konstrukční spoj a odborníkem, který zná konkrétní zateplovací systém. Montážník pak potřebuje jednoznačný podklad, nikoli pouze pokyn, aby prostor kolem spoje utěsnil. Při přípravě připojení pro výrobek Bloomcabin Pergola řešte kotvení i ochranu fasády společně. Těsnicí hmota nanesená na povrch sama o sobě nenahradí nosný detail ani správnou návaznost jednotlivých vrstev. Samostatně projednejte i napojení střechy pergoly na dům: ochrana kotevního prostupu a ochrana celé styčné spáry nejsou totožné úkoly. Detail má zohlednit odvod vody i případné vzájemné pohyby konstrukcí, jejichž význam posoudí projektant. Zeptejte se také, která místa budou po dokončení přístupná ke kontrole a zda lze případnou opravu provést bez zbytečného rozebrání fasády. Tyto otázky je snazší vyřešit ve výkresu než dodatečným překrytím problematického místa.
Umístění kotvicích bodů ovlivňují otvory a detaily domu
Před zaměřením vyznačte okna a dveře, nadpraží, ostění, rohy stěny, dilatační spáry, svody, větrací vývody, kabely a další prostupy. Tyto prvky mohou omezit prostor pro spoj nebo upozornit na odlišnou skladbu stěny. Jejich blízkost sama o sobě neříká, jaké odstupy jsou bezpečné; polohu bodů musí potvrdit návrh pro konkrétní nosnou konstrukci. Pokud původně plánované místo koliduje s oknem či instalací, přesunutí kotvy může změnit rozložení sil. Takovou úpravu proto neprovádějte pouze podle volného místa na fasádě.
Do zaměření patří rovina hotové fasády, úroveň terasy, tloušťka zateplení, vyložení střechy i prostor potřebný k otevírání dveří a oken. Výstupky a prohlubně fasády, špalety, parapety nebo nadpraží mohou ovlivnit polohu konstrukce a přístup k jejímu okolí. U konkrétní volby, například modelu Bloomcabin Bioklimatická pergola, si vyžádejte rozměrové podklady pro zamýšlené rozmístění. Zkontrolujte také návaznost na okap, osvětlení nebo jiné vybavení domu. Zaměření má zachytit i prvky, které v klidu nepřekážejí, ale potřebují prostor při používání: otevřenou okenní či dveřní výplň, vysunutou stínicí techniku nebo přístup k ovládání. U svodů a dalších zařízení posuzujte rovněž možnost čištění a budoucí výměny. Rozměry vztahujte ke společnému referenčnímu bodu uvedenému v podkladu, aby dodavatel a projektant pracovali se stejnou polohou pergoly. Pokud skutečné rozměry neodpovídají podkladu, upravuje návrh projektant ještě před montáží.
Sloupky a jejich základy patří do stejného návrhu
Pokud sestava využívá sloupky, zatížení se podle návrhu dělí mezi nástěnné spojení a podpěry. Neposuzuje se proto jen každý kotevní bod zvlášť, ale také to, zda stěna, propojená konstrukce a základy odpovídají předpokládanému uspořádání. Rozteč sloupků a jejich poloha vůči nosníkům se nemají měnit bez ověření. Zateplení může zvětšit odstup mezi vnějším povrchem a nosnou stěnou, což je potřeba zahrnout do celkové geometrie spoje. Změna jedné části sestavy může ovlivnit i ostatní podpory. Při posouzení má projektant zohlednit také možné rozdílné pohyby domu a nově založených podpěr. Jejich význam závisí na konkrétním uspořádání, podloží a stavu stavby; nelze jej vyřešit pouze dorovnáním sloupků při montáži. Předejte proto informace o známém sedání terasy, starších opravách nebo poruchách v okolí plánovaných podpor. Nejde o to, aby kupující odhadoval příčinu závad, ale aby návrh nevycházel z neověřeného předpokladu, že všechny části sestavy mají stejný a stabilní podklad.
Identifikujte také podklad pod sloupky. Dlažba, prkenná terasa nebo betonový povrch samy o sobě nedokládají, že pod nimi je základ vhodný pro konkrétní sestavu; mohou zakrývat další vrstvy, spáry či rozvody. Návrh má určit, jak se podpěry opřou o odpovídající podklad a jak se jejich řešení koordinuje s připojením ke stěně. Univerzální rozměr základu pro každou pergolu a každé místo nelze doporučit: záleží na konstrukci, podloží a podmínkách na místě. Při posouzení nástěnného modelu Bloomcabin proto předložte celé rozmístění podpěr, nejen detail u zdi.
Jak připravit podklady k odbornému posouzení
Pro první posouzení připravte půdorys nebo náčrt s rozměry, plánovaným umístěním pergoly, dveřmi a okny i polohou podpěr. Přiložte fotografie celé stěny a detailů fasády, pokud je máte, a dokumentaci k nosné konstrukci, zateplení, opravám či přestavbám. U každého údaje rozlište, zda je doložený, nebo pouze odhadovaný. Zaznamenejte také viditelné praskliny, mapy po vlhkosti, odlupování a starší zásahy. Fotografie závady odbornou prohlídku nenahradí, ale pomůže určit, co je potřeba ověřit. Chybějící informace si poznamenejte, ať se nezamění za potvrzené skutečnosti. V poptávce oddělte dodání pergoly od průzkumu stěny, návrhu připojení a obnovení fasády po zásahu. Díky tomu bude zřejmé, které činnosti nabídka zahrnuje a které musíte zajistit zvlášť. Ptejte se také, zda lze konečné řešení potvrdit z předaných podkladů, nebo je nutná návštěva místa. Nabídky porovnávejte podle rozsahu práce a dokumentace, ne pouze podle označení montáže: stejné slovo nemusí znamenat, že je zahrnuto i odborné posouzení zateplené stěny.
Od dodavatele pergoly si vyžádejte podklady pro přesnou konfiguraci a informace o přípustném způsobu připojení. Projektant nebo statik posoudí nosnou stěnu a přenos zatížení; odborník na fasádu prověří detail prostupu a návaznost zateplení. Montážník má dostat sjednocený návrh a vědět, koho oslovit při zjištění odlišného podkladu. K žádosti přiložte také katalogovou stránku modelu Bloomcabin jako identifikaci výrobku, nikoli jako náhradu výkresu kotvení. Předem si ujasněte, kdo potvrdí konečnou variantu spoje a jak se bude postupovat, pokud se skutečná skladba liší od dokumentace.
Před montáží porovnejte návrh se skutečnou stěnou
Ještě před realizací porovnejte návrh s doloženou skladbou stěny, tloušťkou zateplení, polohou podpěr a rozměrovým uspořádáním pergoly. Výkres připojení má popisovat řešení pro tuto konkrétní kombinaci, včetně návaznosti na fasádu. Zkontrolujte také, zda je zřejmé, kdo odpovídá za jednotlivé části detailu a kdo řeší případnou změnu. Obecný montážní návod může vysvětlit sestavení výrobku, nemusí však posuzovat neznámou stěnu. Pokud chybí odpovídající návrh kotvení nebo se dokumentace vztahuje k jiné skladbě, nejde o drobnou mezeru, kterou lze vyřešit odhadem na místě.
Jestliže se při přípravě ukáže jiná tloušťka izolace, skrytá oprava nebo jiný materiál, než se čekalo, montáž přerušte do vyjasnění návrhu. Totéž platí, když se bod připojení střetne s překladem, rozvodem či jinou překážkou. Bez potvrzení osoby odpovědné za návrh se nemají přesouvat kotevní místa, přidávat spoje ani měnit způsob podepření. Pokud nelze doložit vhodný nosný podklad nebo navrhnout odpovídající detail, změňte umístění či zvolte jiné konstrukční uspořádání. Někdy je správným výsledkem nepřipojovat pergolu k dané stěně. Při předání hotové realizace si ponechte konečný výkres, záznam potvrzených změn a dokumentaci míst, která po dokončení nebudou vidět. Má být zřejmé, zda provedení odpovídá původnímu návrhu, nebo jeho schválené úpravě. Takové podklady usnadní budoucí kontrolu, opravu fasády i posouzení zamýšlených změn pergoly. Domluvte si rovněž, na koho se obrátit při uvolnění spoje, nových prasklinách nebo známkách zatékání; samotná povrchová oprava bez zjištění příčiny nemusí problém vyřešit.
Časté otázky
Lze pergolu připevnit pouze do omítky?
Ne. Omítka ani zateplovací vrstva samy o sobě neprokazují, že unesou síly od pergoly. Připojení musí být navrženo pro konkrétní stěnu tak, aby zatížení přešlo do ověřeného nosného podkladu a současně se vyřešil prostup fasádou. O vhodnosti proto nerozhoduje samotný vzhled povrchu.
Stačí pro návrh znát tloušťku zateplení?
Nestačí. Tloušťka izolace ovlivňuje podobu připojovacího detailu, ale neříká, z čeho je nosná stěna ani v jakém je stavu. Potřebujete také údaje o skladbě fasády, podkladovém materiálu a konkrétním modelu pergoly.
Vyřeší problém delší kotevní prvek?
Ne automaticky. Samotná délka neprokazuje vhodnost kotevního prvku pro nosný podklad ani schopnost celého spoje přenést zatížení přes zateplení. Neřeší také ochranu izolace před stlačením a poškozením při montáži. Typ kotvení a návrh spoje musí odpovídat materiálu stěny, skladbě fasády i konstrukci pergoly.
Lze nástěnnou pergolu změnit na samostatně stojící?
Jen pokud to připouští dokumentace konkrétního výrobku a návrh takové uspořádání posoudí. Přidáním sloupků se mění přenos zatížení i požadavky na jejich základy. Nástěnný spoj proto nepředělávejte ani nenahrazujte podpěrami bez ověření celé sestavy.
Kdo má připojení pergoly posoudit?
Dodavatel pergoly může dodat podklady k modelu a přípustným konfiguracím. Nosnou stěnu a přenos zatížení posoudí projektant nebo statik; detail prostupu je potřeba projednat také s odborníkem na fasádní systém. Montážník má pracovat podle sjednoceného návrhu.
U zateplené stěny rozhoduje celý řetězec: známá nosná konstrukce, posouzený přenos zatížení, výkres pro konkrétní pergolu a detail, který ochrání fasádu. Samotná tloušťka izolace ani vzhled povrchu bezpečné připojení nepotvrzují. Když se podklady neshodují se skutečným stavem, je lepší změnit návrh před montáží než improvizovat s polohou nebo způsobem kotvení. Teprve když je vyřešena stěna i případné podpěry, lze odpovědně posoudit, zda je zamýšlené umístění vhodné.
