Proč musí být základ skleníku pravoúhlý a vodorovný?
Příprava podkladu

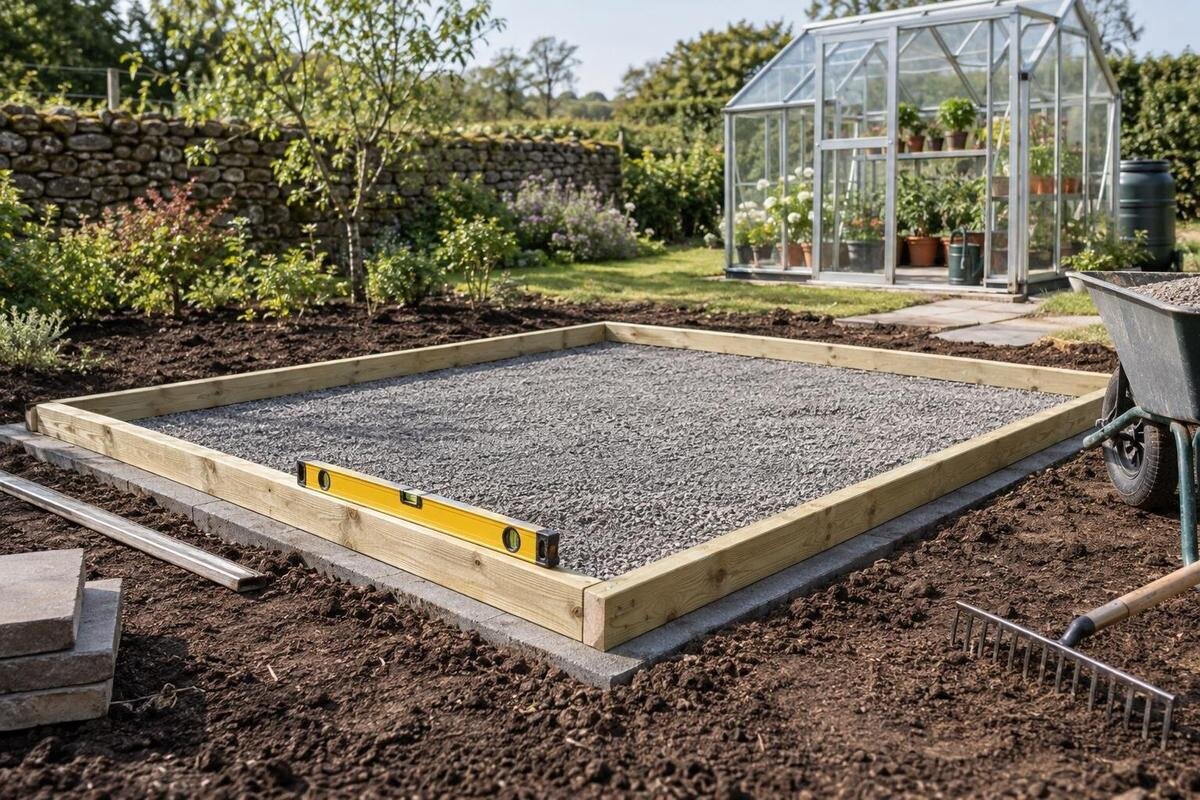

Základ skleníku může být vodorovný, a přesto mít zkosený půdorys. Vodováha pomůže posoudit výšky, ale sama nepotvrdí, že jsou rohy v pravém úhlu. Když se odchylka přehlédne, části rámu se nemusejí potkat podle výkresu a potíže se mohou ukázat až při osazování výplní nebo zavírání dveří. Kontrola před montáží proto zahrnuje dvě oddělené věci: měření půdorysu včetně úhlopříček a kontrolu výšek po celé dosedací linii. Rozměry i přípustné odchylky je nutné převzít z podkladů konkrétního skleníku, nikoli z univerzálního návodu.
Rozdíl mezi vodorovností a pravoúhlostí
Vodorovnost popisuje výšku podpěrných míst vůči společné vodorovné rovině. Pravoúhlost se týká polohy stran při pohledu shora. Jde o dvě nezávislé kontroly: podklad může být vodorovný, ale jeho rohy mohou být posunuté do strany. Obvod pak připomíná kosodélník, přestože jeho hrany leží v jedné rovině. Může nastat i opačný případ: půdorys přesně odpovídá obdélníku, ale jedna strana klesá nebo některý podpěrný bod vystupuje. Kontrola pouze vodováhou proto nepotvrdí, že základ odpovídá půdorysu skleníku. Při posuzování výsledku rozlišujte, zda měříte výšku, nebo vzdálenost mezi body v půdorysu. Údaj o jedné vlastnosti nemůže nahradit údaj o druhé. Jestliže například zápis obsahuje jen délku a šířku plochy, stále z něj není patrné, jak jsou vůči sobě umístěné její rohy ani zda všechny dosedací plochy leží ve stejné výšce. Každou z těchto vlastností je potřeba zachytit samostatně.
Montážní výkres určuje polohu rohů a délky stran, se kterými se má konstrukce sestavit. Pokud základ neodpovídá tomuto tvaru, části rámu se nemusí setkat v plánovaných bodech. Odchylka se může projevit při spojování profilů, umístění otvorů pro upevnění nebo později při osazování výplní. Vodorovný, ale zkosený základ tedy není připravený jen proto, že na něm vodováha ukazuje správně. Stejně tak shoda půdorysu nepomůže, pokud podpěrné linie nemají výšku požadovanou pro danou montáž. Základ přitom neposuzujte pouze podle toho, zda působí úhledně nebo zda jsou jeho okraje rovné. Rovná jednotlivá hrana ještě nevypovídá o úhlu mezi sousedními hranami. Pro montáž je podstatný jejich vzájemný vztah: kde začínají, kde končí a jakou polohu mají vůči ostatním částem. Smyslem kontroly je ověřit, že připravený podklad odpovídá uspořádání konstrukce, nikoli pouze vzhledu plochy v zahradě.
Výkres konkrétního modelu určuje půdorys
Při přípravě základu vycházejte z výkresu určeného pro přesný model a zvolenou variantu, nikoli z obecného odhadu podle fotografie nebo názvu kategorie. Výkres má ukázat, kde konstrukce dosedá a které rozměry jsou pro její umístění rozhodující. Je-li součástí vybrané sestavy také úložný prostor, například u Skleněného skleníku s Accoyou a úložným prostorem, nepředpokládejte bez podkladů, že stačí přeměřit pouze obdélník pod hlavní částí. Rozhodující jsou podpěrné body a celý půdorys určený pro danou sestavu.
Zkontrolujte, zda dokument skutečně odpovídá objednané variantě a zda uvádí, k čemu se vztahují jednotlivé rozměry. Může jít o vnější hranu profilu, jeho osu nebo polohu určených upevňovacích bodů; tyto vztažné body a linie se při měření nesmějí zaměnit. Produktová stránka pomůže určit model, ale nenahrazuje montážní nebo základový výkres. Před vyznačením rohů si v dokumentu projděte každou kótu, kterou budete na místě používat. Ujasněte si, zda označuje délku celé strany, vzdálenost mezi dvěma body, nebo jen dílčí úsek. Dílčí rozměr nelze bez dalšího považovat za celkovou délku základu. Pokud používáte několik listů, ověřte, že se vztahují ke stejné variantě a že jednotlivé pohledy čtete ve správné orientaci. Nejasnost řešte ještě před přenesením rozměrů do terénu. Dodavatel či montážník může potvrdit správný dokument a vysvětlit konkrétní kótu; obecné ujištění, že jde o podobný skleník, tuto otázku neřeší.
Nejdřív určete body, ke kterým se měří
Ještě před natažením pásma si na místě označte měřicí body tak, jak je určuje výkres. U jednoduchého půdorysu to mohou být čtyři rohy, u členitější sestavy také další konce hran nebo napojení. Zkontrolujte, že značka leží na správné vztažné hraně, ne jen přibližně na kraji dlažby či připravené plochy. Rozměr od okraje povrchu nemusí odpovídat rozměru, podle kterého se osazuje základový profil. Při měření používejte stále stejné značky, aby porovnání stran a úhlopříček mělo smysl. Body si můžete označit písmeny a stejná označení zanést do jednoduchého náčrtu. U čtyř rohů pak zápis jednoznačně ukáže, mezi kterými body jste měřili stranu a mezi kterými úhlopříčku. Značka má mít jasně určený střed nebo jiný přesný bod odečtu; široká čára bez tohoto určení nechává prostor pro různý výklad. Pokud se značka při práci setře nebo posune, nejprve obnovte její polohu podle výkresu. Teprve potom pokračujte v měření, aby nové hodnoty zůstaly srovnatelné s předchozími.
Ověřte také, jak se má konkrétní základ k povrchu připojit. Například skleník Bloomcabin Prestige s kovovým základem je takto uveden v nabídce, ale jeho označení samo neříká, na kterou hranu připraveného podkladu navázat. K montážnímu výkresu si proto nechte potvrdit polohu základového profilu a vztažné body pro měření objednané varianty. Pokud se výkres a montážní návod v tomto bodě liší nebo si jejich popis vykládáte různě, neodhadujte správnou polohu podle podobného modelu.
Jak měřit úhlopříčky a co z nich lze poznat
Po vyznačení bodů nejprve přeměřte délky stran podle výkresu a potom obě úhlopříčky mezi protilehlými rohy. Začněte a skončete vždy na stejné značce, nikoli jednou na jejím středu a podruhé na okraji. Pásmo veďte napnuté a obě měření proveďte stejným způsobem. Hodnoty si zapište; odhad, že jsou úhlopříčky přibližně stejné, je hůře kontrolovatelný. Pokud připravujete například prostorný skleník Bloomcabin Oranžerie, vyžádejte si půdorys přesné varianty. Název ani produktová fotografie neukazují, mezi kterými body se má měřit. Při práci ve dvojici si před každým odečtem potvrďte počáteční i koncový bod. Jeden člověk tak nebude držet pásmo na vnější hraně, zatímco druhý odečítá vzdálenost k ose profilu. Do zápisu uveďte obě naměřené hodnoty, nikoli jen jejich rozdíl. Rozdíl je užitečný pro porovnání, ale původní údaje umožní později zkontrolovat i samotný odečet. Při opakování zachovejte stejné jednotky a stejný způsob zápisu, aby nevznikla záměna mezi hodnotami.
U plánovaného obdélníku mají být úhlopříčky shodné. Jejich rozdíl proto upozorňuje na možnou chybu v poloze rohů, ale také na nepřesně zvolené měřicí body nebo chybu při odečtu. Než usoudíte, že je základ zkosený, měření zopakujte a porovnejte s výkresem délky všech stran. Samotná shoda úhlopříček není důkazem, že libovolný čtyřúhelník má pravé úhly. Posuzujte také vzájemnou polohu stran a postup, který pro daný model doporučil montážník. Přípustnou odchylku nepřebírejte z univerzálního pravidla. Při vyhodnocení oddělte dva různé výsledky: zda si úhlopříčky odpovídají navzájem a zda naměřený půdorys odpovídá požadovaným rozměrům. Základ může mít shodné úhlopříčky, a přesto nesouhlasit s délkou nebo šířkou ve výkresu. Naopak rozdílné hodnoty vyžadují nejprve objasnění, nikoli okamžitý posun jednoho rohu podle odhadu. Pokud se opakované odečty liší, zjistěte příčinu rozdílu ve způsobu měření. Teprve srovnatelné výsledky dávají smysluplný podklad pro rozhodnutí o úpravě.
Výškovou rovinu kontrolujte samostatně
Vodorovnost ověřujte po celé dosedací linii, nikoli jen v jednom bodě. Zkontrolujte výšku rohů a také předepsaných mezilehlých podpěrných míst, pokud je výkres uvádí. Vodováha přiložená k jedné straně může ukázat její místní sklon, ale neřekne, zda je stejně vysoko protější roh. Vhodnou vodováhu nebo nivelační pomůcku volte podle rozsahu podkladu a domluvy s montážníkem. Při všech odečtech se držte stejného výškového vztažného bodu a zapisujte, kde byla jednotlivá měření provedena. Vodorovnost zároveň nezaměňujte s rovinností: rovná plocha může být nakloněná a stejně vysoké rohy nemusí odhalit nerovnost mezi nimi. Výšková kontrola proto potřebuje vlastní záznam, oddělený od délek stran a úhlopříček. U každého podpěrného místa má být zřejmé, k jaké společné výšce se údaj vztahuje. Pokud se mezi měřeními změní vztažný bod, nelze hodnoty jednoduše porovnat. Montážník by měl vědět, jak byly získány, aby mohl odlišit skutečnou výškovou odchylku od rozdílu v postupu měření.
Prohlédněte i místa, na kterých má rám skutečně dosedat. Lokální hrbol nebo prohlubeň může způsobit, že část profilu nebude ležet tak, jak předpokládá montážní návod, ačkoli se vzdálené rohy zdají ve stejné výšce. U členitého půdorysu kontrolujte každou relevantní podpěrnou linii, nikoli jen nejdelší vnější stranu. Požadovanou přesnost a přípustné odchylky hledejte v dokumentaci konkrétního modelu nebo si je nechte potvrdit montážníkem. Bez tohoto údaje nestanovujte vlastní univerzální toleranci.
Zkosený základ komplikuje sestavení rámu
Zkosení mění vzájemnou polohu rohů, i když jednotlivé hrany vypadají rovně. Při sestavování rámu se pak mohou profily rozcházet s vyznačenými body nebo otvory pro spojovací prvky nemusí přesně navazovat. Montážník může zjistit, že některé díly nedosedají podle návodu, případně by bylo nutné je při spojování přitahovat do jiné polohy. Takový postup může zakrýt skutečnou příčinu a ztížit kontrolu výsledného rámu. Pokud části nelze spojit v poloze předepsané návodem, je vhodné přerušit práci a nejprve prověřit geometrii základu. Zaznamenejte, u kterého spoje se nesoulad objevil a zda se opakuje také na protější straně. Tato informace pomůže porovnat problém s konkrétními rohy a úseky v měřicím náčrtu. Samotné přitažení dílů k sobě nepotvrzuje, že původní podklad byl správný. Při hledání příčiny rozlišujte polohu základových bodů a polohu právě sestavovaných profilů; nesoulad může vzniknout v různých krocích. Úpravu proto volte až podle výsledku kontroly, ne jen podle nejsnáze dostupného spoje.
U proskleného provedení, například Skleněného skleníku Classic, navazuje osazení výplní na polohu sestaveného rámu. Při odchýlení rámu se může objevit nepravidelná mezera nebo výplň nemusí dosedat podle montážního návodu. Není vhodné řešit to násilným dotažením profilu ani úpravou výplně bez schváleného postupu. Samotná mezera přitom ještě neprokazuje chybu základu; příčinou může být i jiný krok montáže. Kontrolujte proto skutečné měření, výkres i průběh sestavování, ne pouze jeden viditelný příznak.
Dveře a další otevírací části mohou upozornit na odchylku
Při montáži si všímejte, zda se dveře a další otevírací části pohybují podle návodu a zda rám kolem nich působí souměrně. Zadrhávání, nestejné spáry nebo obtížné dovírání jsou důvodem ke kontrole, samy o sobě však neurčují příčinu. Potíž může souviset s půdorysem podkladu, ale také s polohou dílů nebo jejich seřízením. Nesnažte se proto změnou nastavení zakrýt základ, který neodpovídá výkresu. Pokud se problém objeví, montážník může porovnat jeho polohu s měřicími záznamy a rozhodnout, co je třeba ověřit jako první. Pro popis závady je užitečnější uvést konkrétní místo než pouze napsat, že dveře nefungují. Zaznamenejte, zda se potíž objevuje při otevírání, při zavírání nebo v určité poloze, a kde je viditelná nestejná spára. Takový popis nenahrazuje měření, ale pomůže určit, kterou část rámu zkontrolovat. Srovnání s půdorysem má vycházet z označených bodů, nikoli z dojmu při pohledu na hotovou konstrukci. Kontrola funkce a kontrola geometrie se tak doplňují, aniž by se zaměňovaly.
U Skleněného nástěnného skleníku se navíc posuzuje napojení konstrukce ke stěně. Nepředpokládejte, že stávající zeď automaticky tvoří přesnou měřicí hranu nebo že vodorovný základ vypovídá o její poloze. Podklady konkrétního modelu a montážník mají určit, které části se kontrolují vůči stěně a které vůči základu. Nechte si na místě označit rozhodující hrany a ujasnit, k čemu se vztahují rozměry. Tím se předejde tomu, že každý účastník montáže bude měřit od jiné reference.
U členitého půdorysu jedna dvojice úhlopříček nestačí
Základ pro skleník ve tvaru T nelze vždy ověřit tak, že změříte jen úhlopříčky největšího obdélníku, který by půdorys obepnul. Takové měření nemusí odhalit posun některého ramene ani chybu v místě, kde se části propojují. U skleníku ve tvaru T proto postupujte podle vyznačených bodů konkrétního výkresu a kontrolujte jednotlivé části půdorysu i jejich napojení. Pokud dokument uvádí další rohy nebo podpěrné linie, zahrňte je do měření a zaznamenejte zvlášť. Neodvozujte kontrolní body pouze z celkového obrysu na obrázku.
Ne každý model má v půdorysu samé pravé úhly. Důležité je, aby základ odpovídal tvaru určenému výrobcem, nikoli aby se všechny jeho hrany násilně upravily na obdélník. Výkres má ukázat, kde se očekává pravý úhel a které vzdálenosti nebo směry se kontrolují jinak. Pokud je půdorys členitý, montážník by měl předem vysvětlit, které dvojice bodů tvoří jednotlivé kontrolní úseky. Tím se vyhnete tomu, že shoda jedné dvojice úhlopříček bude považována za potvrzení celého základu. V náčrtu oddělte měření jednotlivých částí od měření jejich vzájemné polohy. Správné rozměry jednoho ramene ještě nepopisují, kde se toto rameno napojuje na zbytek sestavy. U každého dílčího úseku proto ponechte označení bodů převzaté z výkresu a nezavádějte nové názvy bez vysvětlení. Pokud některá část nemá jednoduchý obdélníkový tvar, nevybírejte vlastní úhlopříčky jen proto, že se snadno měří. Kontrolní vzdálenosti musí odpovídat tomu, co má být podle dokumentace skutečně ověřeno.
Předmontážní kontrolu domluvte s montážníkem
Před montáží si připravte přesné označení modelu, jeho variantu a příslušný výkres. V záznamu uveďte konkrétní výrobek, například skleník s Accoyou, nikoli jen obecné označení skleník. S montážníkem si předem potvrďte, které body společně změříte, jak ověříte vodorovnost a z jakého dokumentu převezmete přípustné odchylky. Pokud práce na základu prováděla jiná osoba, domluvte také, kdo potvrdí případnou úpravu a zopakuje měření. Takové rozdělení odpovědnosti pomáhá zabránit tomu, aby se neshoda řešila až během sestavování konstrukce. Předkontrola má mít jasný rozsah: měření půdorysu, kontrolu dosedacích míst a posouzení výsledků vůči požadavkům dané varianty. Pouhé konstatování, že plocha vypadá připravená, tento rozsah nevystihuje. Zajistěte, aby při domluvené kontrole byly značky čitelné a potřebná místa přístupná. Pokud některý bod nelze změřit, uveďte to výslovně místo odhadu chybějící hodnoty. Před zahájením montáže pak bude zřejmé, co už bylo posouzeno a které konkrétní místo ještě vyžaduje kontrolu.
Ilustrační příklad kontroly: po dokončení podkladu montážník porovná jeho provedení s výkresem správné varianty, označí kontrolní body a zaznamená délky stran i obě úhlopříčky. Samostatně prověří výšky rohů a dalších bodů určených výkresem. Výsledky porovná s požadavky uvedenými v dokumentaci nebo předem potvrzenými pro danou sestavu; žádné obecné číslo si nedosazuje. Pokud opakované měření ukáže nesoulad, montáž se pozastaví, zapíše se problém a další postup se dohodne s odborníkem na základy a montážníkem. V takovém zápisu je důležité rozlišit zjištění od návrhu řešení. Zjištění popisuje naměřený rozdíl a jeho místo; návrh řešení uvádí, co se má upravit a kdo postup potvrdil. Po úpravě se znovu změří dotčené body a ověří jejich návaznost na zbývající části půdorysu. Tento příklad nepopisuje skutečnou schválenou kontrolu konkrétní stavby. Ukazuje uspořádání postupu, jehož rozsah i přijetí podkladu musí potvrdit montážník daného skleníku.
Co zaznamenat při převzetí základu
Zápis z kontroly by měl uvádět model a variantu skleníku, použitý výkres a jeho označení, datum měření a polohu kontrolních bodů. Připište naměřené délky stran a úhlopříček a výsledky kontroly výšek v místech určených dokumentací. U každého údaje musí být jasné, odkud se měřilo; bez toho se naměřené hodnoty později obtížně porovnávají. Užitečné jsou fotografie s viditelnými značkami a přiložený půdorys, do kterého jsou body zakreslené. Záznam tak neobsahuje jen čísla, ale také informaci, ke které části základu patří. Hodnoty zapisujte s jednotkami a ponechte u nich prostor pro výsledek opakované kontroly. Pokud jedna fotografie nezachytí celý půdorys, označte na snímcích stejné body jako v náčrtu, aby bylo možné určit jejich polohu. Fotografie slouží k orientaci, nikoli jako náhrada přesného odečtu. Do závěru zápisu uveďte, zda kontrola skončila přijetím podkladu, nebo zda zůstalo konkrétní místo k dořešení. Obecná poznámka bez tohoto rozlišení neukazuje, na co může montáž bezpečně navázat.
U skleníku typu pyramida ani u jinak pojmenovaného modelu neodvozujte umístění podpěrných či kotevních bodů z názvu nebo fotografie. Do záznamu patří skutečný výkres zvolené varianty. Pokud kontrola odhalí rozdíl, uveďte, který bod nebo rozměr nesouhlasí a kdo rozhodl o dalším postupu. Po schválené úpravě proveďte opakovanou kontrolu a doplňte nové hodnoty, místo abyste původní záznam přepsali bez vysvětlení. Montáž pak může navázat na jasně zdokumentovaný půdorys a výškové uspořádání.
Časté otázky
Stačí, když jsou všechny čtyři rohy ve stejné výšce?
Ne. Stejná výška rohů vypovídá o výškovém uspořádání, ale neříká, zda strany svírají pravé úhly. Zkontrolujte proto také délky stran a půdorys podle výkresu.
Zaručují stejné úhlopříčky, že je základ pravoúhlý?
Samy o sobě ne. U plánovaného obdélníku jsou shodné úhlopříčky důležitou kontrolou, ale je třeba ověřit také správné měřicí body, délky stran a jejich polohu podle výkresu.
Jaký rozdíl mezi úhlopříčkami je ještě přijatelný?
Neexistuje jedna obecná hodnota platná pro všechny skleníky. Přípustnou odchylku hledejte v podkladech pro konkrétní model, případně si ji nechte potvrdit výrobcem nebo montážníkem.
Mohu zkosený základ srovnat při montáži rámu?
Rám násilím nesrovnávejte ani neupravujte výplně jen proto, aby se přizpůsobily zkosenému základu. Nejprve ověřte měření a s výrobcem nebo montážníkem domluvte vhodný postup nápravy podkladu.
Stačí u půdorysu ve tvaru T změřit jednu dvojici úhlopříček?
Obvykle to nestačí k ověření všech částí. Použijte body a rozměry z výkresu konkrétního modelu, který určuje, jak kontrolovat jednotlivá ramena i jejich napojení.
Vodorovnost a pravoúhlost základu odpovídají na dvě různé otázky: zda jsou podpěrné body ve správné výšce a zda je půdorys sestaven podle výkresu. U plánovaného obdélníku jsou úhlopříčky užitečnou kontrolou, ne však jediným důkazem správného tvaru. Když měření nesouhlasí, je lepší nechat rozdíl prověřit a zdokumentovat před montáží než jej skrývat při sestavování rámu.
