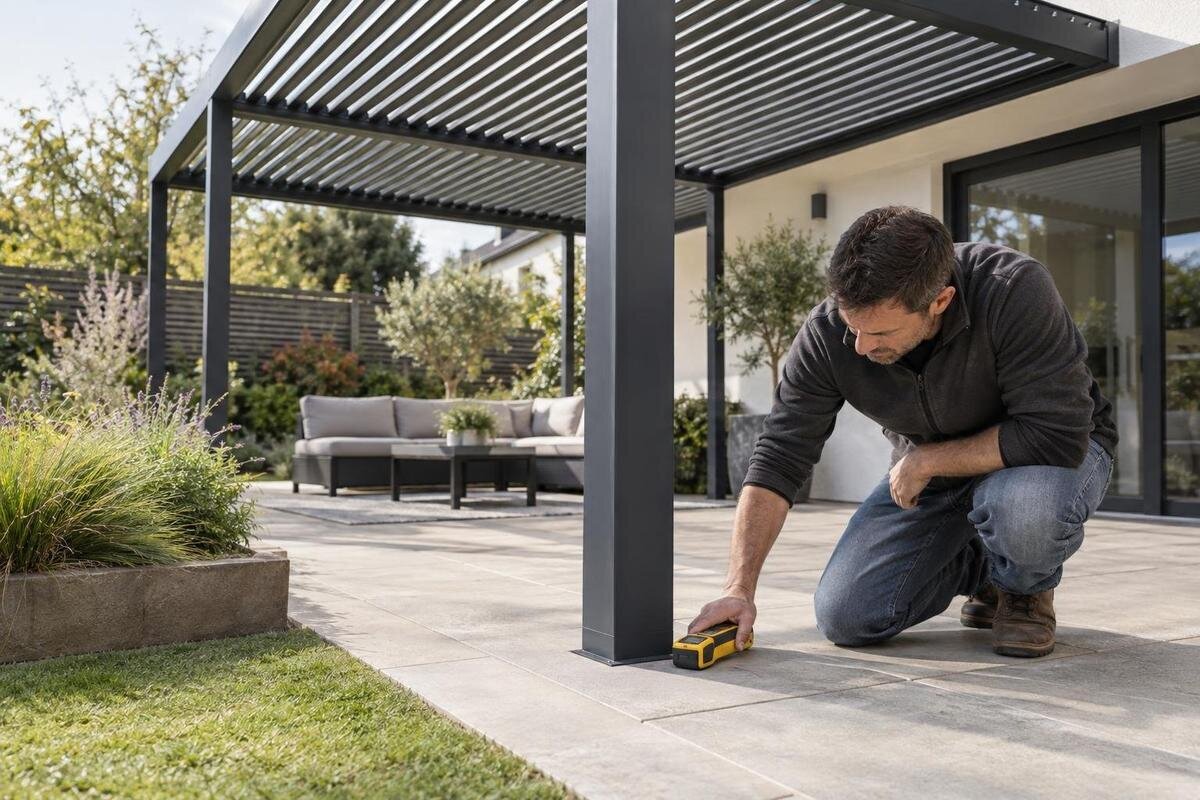

Jak ověřit skryté kabely a potrubí před vrtáním pro pergolu
Plánování pergoly
Rozhodnutí, kam umístit sloupky pergoly, se často odvíjí od rozměrů a vzhledu terasy. Pod povrchem však mohou vést kabely, potrubí i soukromé rozvody, jejichž poloha není zvenčí patrná. Starý výkres ani absence viditelného poklopu samy o sobě nepotvrzují, že je místo volné. Bezpečná příprava proto spojuje dostupné záznamy, odborné vyhledání tam, kde podklady nestačí, a porovnání výsledku s výkresem konkrétní pergoly. Zjistěte, co si vyžádat, jak zacházet s nejistými údaji a proč se body vrtání schvalují až po vyřešení případných rozporů.
Proč prověřit vedení před určením patek
Umístění sloupků se obvykle navrhuje podle půdorysu pergoly a podoby terasy, pod povrchem ale mohou vést kabely a potrubí, která nejsou vidět. Vrtání nebo výkop v neověřeném místě může rozvod poškodit, přerušit jeho provoz a ohrozit pracovníky či uživatele pozemku. Vedení může zabírat prostor potřebný pro patku, i když se s pergolou nijak nepropojuje. Ani hladký povrch, nová dlažba nebo absence poklopu nejsou důkazem, že pod místem nic není. Záznamy je proto třeba shromáždit a nejasné trasy posoudit dřív, než se určí konečné polohy kotev. Teprve pak lze rozhodnout, jak práci připravit.
Nejdřív si zakreslete předběžné umístění pergoly a možné středy sloupků. Jde o pracovní návrh, nikoli o schválené body vrtání: ty se mohou změnit podle výsledku prověření sítí nebo podle posouzení podkladu. Při prvotním označení varianty může posloužit stránka Bloomcabin Pergola, ale produktová stránka sama neurčuje polohu patek ani způsob kotvení. Udržujte proto odděleně nákres zamýšleného umístění, záznamy o sítích a technický výkres konkrétní instalace. Pokud se později změní orientace pergoly nebo poloha sloupků, zkontrolujte znovu také jejich vztah k prověřeným trasám.
Kde hledat dokumentaci k rozvodům
Začněte u podkladů k domu a pozemku: hledejte plány sítí, dokumentaci skutečného provedení, záznamy o rekonstrukcích i starší pracovní výkresy. Informace může mít vlastník, předchozí majitel, správce objektu nebo firma, která na místě prováděla úpravy. Pokud znáte provozovatele konkrétní sítě, zeptejte se, zda poskytuje dostupné informace o trase v dotčené části pozemku. Zapište si, odkud každý dokument pochází a kdy byl pořízen. Plán zachycující původní stav nemusí obsahovat pozdější přeložku, nové připojení nebo vedení vybudované při úpravě zahrady. Při žádosti o podklady popište místo jednoznačně: uveďte adresu nebo označení pozemku a přiložte nákres dotčené části s pevnými orientačními body. Pouhé sdělení, že pergola bude za domem, může vést k zaslání informací o jiné části zahrady. Rozlišujte také návrhový výkres od záznamu dokončené stavby. Návrh ukazuje zamýšlené řešení, ale bez dalšího potvrzení z něj nelze poznat, zda bylo vedení skutečně provedeno právě takto. Pokud jsou k dispozici obě verze, uchovejte je a označte jejich rozdíly.
Dokumenty si uspořádejte podle místa, data a typu sítě. K výkresu připojte případné poznámky o změnách, účelu rozvodu a o tom, kdo údaje potvrdil; u neznámého původu raději výslovně uveďte, že přesnost není ověřena. Při předání podkladů dodavateli označte také zamýšlený výrobek, například Bloomcabin Bioklimatická pergola, a zvlášť si vyžádejte dokumentaci potřebnou pro jeho konkrétní instalaci. Název modelu pomůže sjednotit komunikaci, nenahrazuje však výkres založení. Chybějící dokumenty nebo mezery v jejich rozsahu označte předem, aby se průzkum zaměřil i na neověřené části.
Jak číst plán vedení
Než zakreslenou trasu použijete při plánování, zjistěte, co přesně výkres zobrazuje. Prohlédněte si legendu, měřítko, datum, označení jednotlivých sítí a referenční body, podle nichž byl plán vytvořen. Důležité je i to, zda čára představuje zaměřenou skutečnou trasu, nebo jen orientační průběh. Pokud výkres neuvádí přesnost, hloubku či rozsah zachyceného území, nedoplňujte si tyto údaje odhadem. Čára v dokumentu nemusí označovat přesné místo, kde by vrták narazil na vedení. Nejasné symboly a chybějící údaje si nechte vysvětlit u osoby nebo organizace, která podklad poskytla. Při práci s kopií zkontrolujte i její čitelnost a úplnost. Oříznutý výřez může postrádat legendu nebo poznámku, která omezuje použitelnost celého plánu. Měřítko uvedené na originálu navíc nemusí odpovídat zmenšenému tisku či obrázku na obrazovce. Výškové údaje posuzujte podle toho, k jakému povrchu se vztahují; po změně terénu nebo skladby terasy nemusí původní údaj popisovat dnešní situaci. Takové rozdíly předejte odborníkovi jako konkrétní otázky, nikoli jako vlastní opravu výkresu.
Porovnávejte výkres s konkrétním plánem pergoly, nikoli jen s přibližným obrázkem zahrady. Zkontrolujte, zda obě zobrazení používají stejnou orientaci a srozumitelný výchozí bod; jinak se může trasa při přenesení na místo posunout. U nástěnné varianty zahrňte do prověření i okolí domu, kde se mohou k plánovanému místu práce přiblížit rozvody. Stránka Bloomcabin Nástěnná pergola pomůže určit název posuzovaného modelu, nikoli polohu vedení ve zdi či v zemi. Pokud se plán a skutečné uspořádání pozemku neshodují, považujte rozpor za nevyřešený, dokud jej odborně neprověříte.
Soukromé rozvody na pozemku
Při soupisu sítí neřešte pouze rozvody, které znáte z plánů veřejné infrastruktury. Zjistěte, zda se v zahradě nenachází soukromé elektrické vedení k osvětlení, zásuvce či vedlejší stavbě, potrubí závlahy, odvodnění nebo jiná instalace zřízená při dřívější úpravě pozemku. Konkrétní záznam může pokrývat jen část místa nebo jen určité druhy vedení, proto si ověřte jeho rozsah. Ptejte se vlastníka, bývalého dodavatele nebo člověka, který zařízení spravuje. I rozvod, který se běžně nepoužívá, je třeba považovat za neověřený, dokud někdo s potřebnými informacemi nepotvrdí jeho stav. U každého známého zařízení si poznamenejte, kdy vzniklo a zda se později měnilo jeho napojení. Například nové zahradní osvětlení nemuselo nahradit všechny starší kabely a úprava závlahy mohla ponechat část původního potrubí v zemi. Vzpomínky majitele jsou užitečným vodítkem pro průzkum, nikoli přesným zaměřením. Odděleně proto zaznamenejte doložené údaje a ústní informace. Pracovník provádějící vyhledání pak snáze pozná, které rozvody má cíleně hledat a kde existuje podezření na další, dosud nezachycenou trasu.
Poklopy, šachty, elektroměrové skříně, venkovní svítidla či vývody vody mohou pomoci sestavit seznam otázek, samy však neprokazují, kudy vedení pokračuje. Nespoléhejte na to, že potrubí vede nejkratší cestou mezi dvěma viditelnými body. Pokud jsou k dispozici fotografie z dřívějších prací nebo nákres skrytých rozvodů po dokončení zahrady, připojte je k podkladům a ověřte, zda odpovídají současnému stavu. Dodavateli sdělte přesný název zvažovaného modelu, například pergola Bloomcabin; informace o výrobku a informace o sítích na konkrétním pozemku jsou dvě samostatné části přípravy.
Kdy objednat odborné vyhledání vedení
Odborné vyhledání má smysl zejména tehdy, když plány chybějí, jsou staré, navzájem si odporují nebo nepokrývají místa plánovaných patek. Pomůže také v situaci, kdy víte o rozvodu, ale jeho průběh není spolehlivě zakreslený. Poskytovateli popište pozemek, dostupné podklady i zamýšlené práce a požádejte o vysvětlení, jakou metodu navrhuje a jaké má omezení. Použitelné postupy se mohou lišit podle druhu a materiálu vedení, jeho uložení i podmínek na místě. Například elektromagnetické vyhledávání a georadar nemají ve všech situacích stejné možnosti, takže samotný název použité metody nezaručuje úplný výsledek. Při porovnání nabídek sledujte především rozsah služby, ne pouze označení přístroje. Zjistěte, zda poskytovatel hledá konkrétní známou síť, nebo prověřuje oblast kvůli více druhům možného vedení, a zda vyhodnotí i předané plány. Ptejte se také, jak postupuje při nejednoznačném výsledku a zda navrhne potřebné doplnění průzkumu. Výstup, který jasně rozlišuje nalezenou trasu, nejistý nález a neprověřenou plochu, je pro rozhodování o patkách užitečnější než obecné sdělení, že místo bylo zkontrolováno.
Předem si ujasněte, zda průzkum zahrne celou oblast zamýšlených vrtů a výkopů, včetně míst, kde budou sloupky nebo jiné části instalace. Zeptejte se, jak budou vyznačeny zjištěné trasy, zda dostanete písemný záznam a které části zůstanou neověřené či nepřístupné. Poskytovateli předejte i plán konkrétní varianty; při posouzení nástěnného modelu Bloomcabin uveďte také případné práce u domu, pokud patří do záměru. Výsledek vyhledání čtěte spolu s jeho limity. Pokud některá trasa nebyla metodou spolehlivě zachycena, neberte její nevyznačení jako potvrzení, že dané místo je volné.
Jak připravit vytyčení pergoly a zaměření sítí
Průzkum naplánujte ve chvíli, kdy už máte předběžně určenou polohu pergoly, ale ještě jste neschválili konečné body vrtání. Zaměřovacímu pracovníkovi ukažte půdorys a srozumitelně vyznačte oblast, kterou mohou zasáhnout plánované práce; samotný obrys střechy nemusí stačit k popsání míst pro patky a kotevní prvky. Přiložte dostupné plány, označte neověřené úseky a vysvětlete, zda se návrh v průběhu přípravy měnil. Pro orientaci na pozemku domluvte jednoznačné referenční body, aby bylo jasné, k čemu se výsledek vztahuje. Název varianty, například bioklimatická pergola Bloomcabin, připojte k dokumentaci jako identifikaci záměru.
Před návštěvou si ověřte, zda má odborník přístup do všech částí, které potřebuje posoudit, a zda mu nic nebrání prohlédnout navrženou pracovní oblast. Po zaměření si nechte vysvětlit značky v terénu a propojte je s písemným záznamem; dohodněte také, jak výsledek zdokumentovat, pokud jsou značky pouze dočasné. Fotografie s viditelnými referenčními body a datem mohou pomoci při pozdějším porovnání, samy však nenahrazují odborný protokol ani výkres. Když se po zaměření upraví poloha pergoly, přeneste nový návrh do stejného podkladu a zjistěte, zda se změna dotýká již prověřené oblasti. Značky pro navržené sloupky musí být srozumitelně odlišeny od značek vedení. Pokud na místě pracuje více firem, domluvte společný způsob jejich popisu a předání, aby nikdo nepovažoval pracovní označení za schválený bod vrtání. Při delší prodlevě mezi průzkumem a montáží počítejte s tím, že značení může zmizet nebo přestat být čitelné. Jeho obnovení má vycházet z odborného záznamu a odpovídajících referenčních bodů, ne pouze z paměti či přibližné polohy na fotografii.
Porovnejte zaměření s výkresem kotvení
Zaměřené trasy porovnejte s výkresem konkrétního provedení pergoly, který ukazuje plánované polohy podpor a způsob jejich kotvení. Nestačí překrýt jen obrys konstrukce s mapou sítí: rozhodující jsou také jednotlivá místa, do kterých se má vrtat nebo kopat, a rozsah přípravných prací. Použijte podklad, který odpovídá vybranému modelu a jeho aktuálnímu návrhu. Stránka produktová stránka nástěnné pergoly slouží k označení varianty, nikoli jako schválený výkres pro instalaci. Pokud nemáte k dispozici odpovídající dokumentaci kotvení, neodvozujte polohy základů pouze z fotografie nebo orientačního půdorysu. Při společném posouzení rozlišujte střed sloupku, jednotlivé kotevní otvory a celou oblast výkopu pro základ. Volný střed ještě nepotvrzuje, že je volný i prostor kolem něj. U vrtání je podstatný také zamýšlený rozsah zásahu do podkladu; samotná poloha bodu na povrchu nevypovídá o tom, co se nachází pod ním. Tyto údaje musí dodat návrh instalace. Jejich porovnání s trasami vedení přenechte odpovědnému odborníkovi, který může určit, zda dostupné zaměření pro posouzení střetu vůbec stačí.
Samotný výkres je potřeba sladit se skutečným podkladem na místě. Jinak se posuzuje plán v čisté zemině a jinak konkrétní skladba zpevněné plochy či jiného podkladu; rozhodující informace si nechte doložit nebo ověřit odborně. Před schválením poloh mají být k dispozici podklady k posouzení konstrukce, schválený výkres kotvení a informace o skutečném podkladu. Pokud se situace sítí, výkres nebo stav místa rozcházejí, musí se rozpor vyřešit s osobou odpovědnou za návrh či instalaci. Neexistuje jedna univerzální velikost patky, která by nahradila posouzení konkrétní pergoly a konkrétního místa.
Co dělat, když vedení koliduje s patkou
Pokud vyhledaná trasa prochází plánovaným bodem vrtání nebo se k němu přibližuje v nejasně vymezené oblasti, práce v tomto místě nespouštějte jen podle odhadu. Nejprve potvrďte, jak jistá je poloha vedení a zda je jeho průběh zachycen v celé dotčené oblasti. Potom předložte výsledek osobě, která odpovídá za návrh pergoly a kotvení. Posunout patku bez další kontroly nemusí být přijatelné: mění se tím rozmístění podpor a může být nutné znovu posoudit celé řešení. Pro komunikaci uveďte přesný vybraný model, například model Bloomcabin Bioklimatická pergola, i konkrétní verzi výkresu, podle níž se změna posuzuje.
Možnosti řešení se odvíjejí od skutečného průběhu vedení, návrhu konstrukce a podkladu. Může se prověřit jiná poloha celé pergoly, upravené rozmístění podpor schválené pro daný návrh nebo jiné odborně posouzené řešení. Pokud by bylo třeba zasahovat do samotného rozvodu, musí se změna koordinovat s osobou či organizací, která je za něj odpovědná; neplánujte její přeložení svépomocí jako jednoduchou úpravu kotvení. Konečné rozhodnutí zaznamenejte do aktualizovaného výkresu a znovu porovnejte s výsledkem vyhledání. Dokud se neshodnou všechny podklady, zůstává poloha patky otevřenou otázkou.
Plán bezpečného vrtání a výkopů
Před zahájením prací si s dodavatelem ujasněte jejich rozsah, polohy a odpovědné osoby. Všem, kdo budou na místě pracovat, zpřístupněte aktuální plán vedení i výsledek odborného vyhledání včetně poznámek o nejistotách. Domluvte, kdo rozhoduje při odchylce od plánu, jak se práce zastaví při nálezu neznámého vedení a koho je třeba přizvat k posouzení. Konkrétní postup musí odpovídat místním podmínkám a pokynům odborníků, kteří práci připravují. Obecný výkres zahrady nestačí, pokud z něj není patrná skutečná pracovní oblast, navržené body vrtání a úseky, které nebylo možné ověřit. Jestliže je k objasnění situace potřebné odkrytí vedení, nechte jeho místo a postup předem navrhnout kvalifikovaným odborníkem v koordinaci s odpovědným správcem rozvodu. Nejde o běžný zkušební výkop, který lze bez přípravy přidat k montáži. Součástí domluvy má být i vymezení prostoru pro pracovníky, přístup a nakládání s vytěženým materiálem, aby přípravné práce nezasáhly další neprověřená místa. Potřebné ověření naplánujte před hlavní montáží, nikoli jako improvizované řešení během vrtání.
Nečekaný kabel, potrubí, výstražná páska nebo jiné zjištění, které neodpovídá dokumentaci, je důvodem práci v dotčeném místě přerušit a situaci odborně objasnit. Nesnažte se rozdíl vysvětlit tím, že vedení musí být nepoužívané nebo že bude mimo dosah plánované patky. Aktualizujte podklady a znovu potvrďte, zda původní návrh zůstává použitelný. Předem také určete, komu se předá informace o změně a jak se upraví pracovní výkres, aby další pracovníci nepostupovali podle staré verze. Plán bezpečného provedení je tedy konkrétní dohoda pro dané místo, ne pouhé převzetí obecného postupu.
Co potvrdit před konečným schválením poloh
Před potvrzením bodů vrtání zkontrolujte, že všechny strany pracují se stejnou verzí půdorysu a se správně označeným modelem pergoly. K dispozici má být aktuální záznam o vyhledání vedení, jeho datum, způsob vyznačení a výslovně uvedené limity či neprověřená místa. Polohy kotev porovnejte se schváleným výkresem a s informacemi o podkladu; případné rozpory musí být vyřešené, nikoli pouze poznamenané stranou. Zkontrolujte také, že je jasné, kdo návrh posoudil a kdo potvrzuje připravenost místa k zahájení prací. U jednotlivých pracovních míst musí být zřejmé, zda jsou schválena, čekají na doplnění podkladů, nebo byla z návrhu vyřazena. Tím se zabrání tomu, aby částečné schválení někdo vztáhl na celou pergolu. Zaznamenejte i podmínky, za nichž lze práci zahájit, například dokončení dalšího odborného ověření nebo předání upraveného výkresu. Pokud zůstává nejistá poloha či hloubka blízkého vedení, nemá ji nahrazovat svévolně zvolená bezpečná vzdálenost. Potřebné odstupy a případná omezení musí vyjasnit příslušný odborník s odpovědným správcem vedení podle konkrétní situace.
Po schválení uložte spolu výkres pergoly, mapu sítí, výstup z terénního průzkumu a záznam o případných úpravách. Taková složka pomůže odlišit ověřené údaje od pozdějších domněnek a usnadní předání informací dalším pracovníkům. Každá změna umístění, rozsahu vrtání nebo stavu pozemku může ovlivnit dřívější závěr; před pokračováním proto zjistěte, zda je nutné dotčenou část znovu prověřit. Schválení není jednorázové razítko na původní nákres, pokud se na místě něco změnilo. Rozhodující je shoda aktuálního návrhu, zjištěných sítí a podkladu pro kotvení.
Časté otázky
Stačí pro určení polohy vedení situační výkres?
Obvykle je to důležitý podklad, nikoli automatické potvrzení skutečné polohy každého kabelu či potrubí. Zkontrolujte datum, rozsah, měřítko a to, zda výkres zahrnuje i soukromé rozvody. Nejasné nebo rozporné údaje je potřeba ověřit na místě.
Najde detektor všechny kabely a potrubí?
Žádná metoda není univerzální. Výsledek závisí mimo jiné na materiálu a uložení vedení i podmínkách na pozemku. Před objednáním se proto zeptejte odborného poskytovatele, co dokáže daným postupem vyhledat, jaká místa zůstanou nejistá a jak výsledek zaznamená.
Mohu posunout patku pergoly, pokud v jejím místě vede kabel nebo potrubí?
Nepředpokládejte, že drobný posun bude bez následků. Změna polohy může ovlivnit rozmístění podpor i návrh kotvení. Nové umístění proto porovnejte s výkresem konkrétní pergoly a nechte je posoudit osobou odpovědnou za návrh či instalaci.
Co dělat, když k pozemku nemám žádné plány sítí?
Nejdřív zjistěte, zda má záznamy vlastník, správce, provozovatel sítí nebo někdo, kdo na pozemku dříve pracoval. Pokud podklady chybí nebo nestačí, neberte to jako potvrzení volného místa a před schválením bodů vrtání objednejte vhodné vyhledání vedení.
Kdy nechat vedení vyhledat v terénu?
Až budete mít předběžné umístění pergoly, ale ještě před konečným schválením kotev a zahájením vrtání či výkopů. Odborník tak může prověřit konkrétní pracovní oblast. Pokud se umístění později změní, ověřte, zda je potřeba znovu posoudit i nová místa.
O bezpečném umístění patek nerozhoduje jediná mapa ani samotné vyznačení trasy v terénu. Potřebujete znát původ a limity záznamů, prověřit nejasná vedení a porovnat výsledek s výkresem kotvení i skutečným podkladem. Když se změní poloha pergoly nebo se na místě objeví něco, co plány nezachycují, vraťte se k ověření dotčené oblasti. Teprve shoda aktuálních podkladů dává smysl jako základ pro schválení bodů vrtání.
