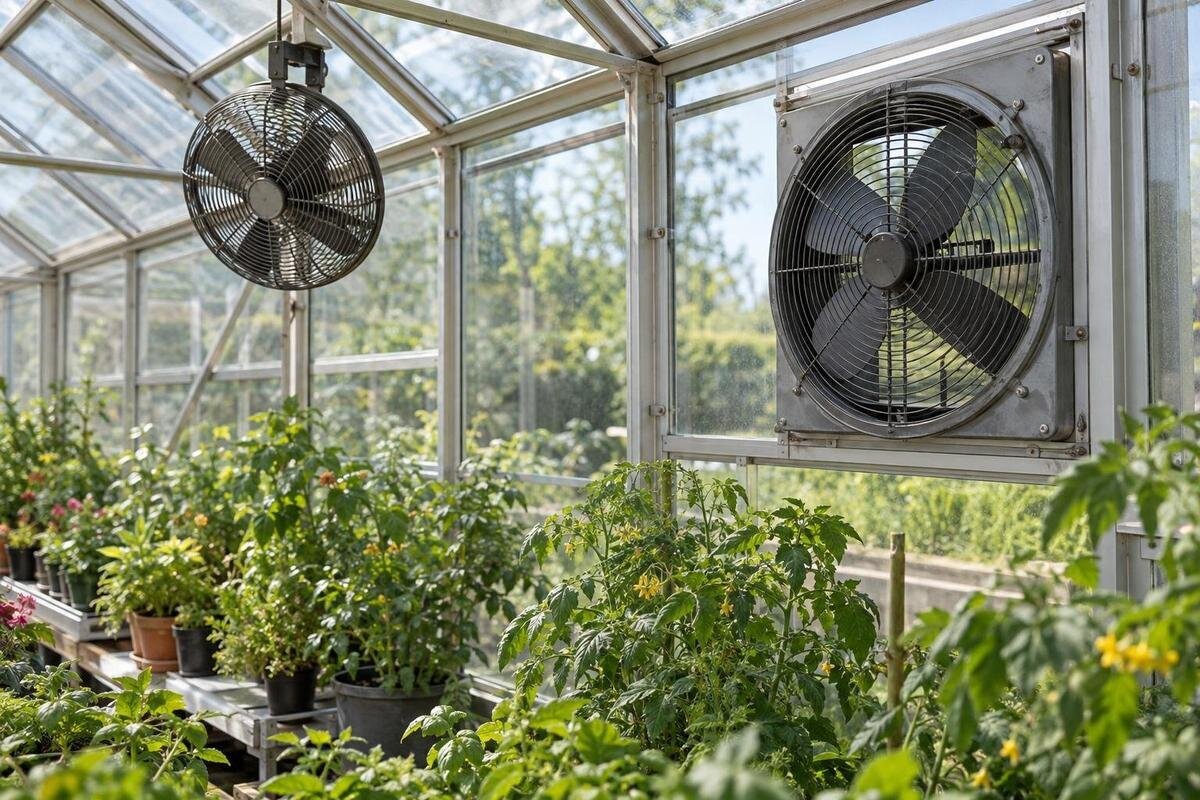

Ventilátor ve skleníku: cirkulace, nebo odtah vzduchu?
Větrání a proudění ve skleníku
Ventilátor ve skleníku může pouze rozhýbat vzduch uvnitř, nebo může část vnitřního vzduchu odvádět ven. Jde o dvě odlišné úlohy: první pomáhá omezovat oblasti se slabým prouděním, druhá skutečně vyměňuje vzduch s venkovním prostředím. Samotná přítomnost ventilátoru proto neříká, zda se skleník ochlazuje. Rozhoduje jeho umístění, směr proudění i cesta, kterou do prostoru vstupuje náhradní vzduch. Následující vysvětlení pomůže rozlišit obě funkce a naplánovat rozmístění podle skutečného půdorysu.
01
Cirkulace a odtah plní odlišné úkoly
Základní rozdíl spočívá v tom, zda vzduch překračuje hranici skleníku. Cirkulační ventilátor bere vzduch z prostoru a posílá ho jiným směrem zpět do téhož prostoru. Může promíchat vzduch u stropu s chladnějším vzduchem níže nebo rozhýbat místa za rostlinami a vybavením, ale pokud nic neprochází ven a dovnitř, vzduch se tím nevyměňuje. Odtahový ventilátor naopak nasává vzduch ze skleníku a vypouští ho ven. Odvedený vzduch musí nahradit vzduch zvenčí, obvykle přicházející větracím oknem nebo jiným určeným otvorem. Cirkulace mění rozložení vzduchu uvnitř, odtah zajišťuje jeho výměnu s venkovním prostředím. Funkci tedy neurčuje pouze otáčení vrtule, ale především to, kam proud vede a jak je vyřešen přívod vzduchu.
Poznáte to podle celé trasy, ne podle zvuku motoru ani samotného názvu zařízení: odkud vzduch přichází, kudy míří a kde opouští skleník? Pokud proud zůstává uvnitř, jde o cirkulaci; jestliže zařízení odvádí vzduch ven a jiný otvor umožňuje jeho náhradu, jde o odtahové větrání. Některé sestavy využívají oba druhy ventilátorů, přičemž každý řeší jinou část problému. Ani zařízení s možností obrácení směru není automaticky vhodné pro obě funkce nebo všechny způsoby montáže. Před nákupem porovnejte účel uvedený v návodu, způsob upevnění a určené provozní podmínky. Toto rozlišení pomáhá předejít časté chybě: očekávat výměnu vzduchu od ventilátoru, který pouze rozvádí vzduch uvnitř.
Co cirkulační ventilátor ve skleníku mění
Cirkulační ventilátor se hodí tam, kde se vzduch v prostoru pohybuje nerovnoměrně: za hustším porostem, v koutě, pod střechou nebo mezi vybavením. Proudění promíchává místní vrstvy a může omezit rozdíly v teplotě a vlhkosti mezi jednotlivými částmi. Neznamená to, že budou hodnoty všude stejné, ani že ventilátor sníží celkové množství tepla. Přesouvá vzduch, který už ve skleníku je. Pokud prostor dál ohřívá slunce, samotné promíchávání tento přísun tepla neodstraní. Teplo sice může odcházet přes plášť skleníku, cirkulační ventilátor však nenahrazuje jeho odvádění výměnou vzduchu. Teplota u jednoho čidla se přesto může změnit, protože k němu proud přivede vzduch z jiného místa; nemusí jít o ochlazení celého skleníku.
Rozmístění začněte měřením nebo pozorováním míst, kde proudění chybí, ne odhadem podle jednoho centrálního bodu. Zohledněte výšku, záhony, police i zařízení, která proud zastaví nebo odkloní. Rozsah plochy napoví, jak velký prostor řešíte: u prostorného skleníku Bloomcabin Oranžerie jsou uváděny varianty od 47 do 70 m². Tento údaj ale není doporučením počtu cirkulačních ventilátorů ani jejich výkonu. Do půdorysu zakreslete místa, která chcete provzdušnit, a ověřte proudění také za překážkami. Čidlo přímo v proudu může ukázat jinou hodnotu než kout za porostem, proto jedna příznivá hodnota nedokazuje rovnoměrný pohyb. Po změně rozmístění polic nebo rostlin se může cesta vzduchu změnit.
02
Odtah potřebuje také přívod vzduchu
Odtahový ventilátor vytlačuje vnitřní vzduch ven, a proto potřebuje přívodní cestu pro jeho náhradu. Může jí být větrací okno nebo jiný otvor, který je při provozu skutečně otevřený a není zakrytý. Když je přívod uzavřený nebo příliš omezený, účinek může být slabší, než naznačuje údaj na zařízení; vzduch pak může vstupovat netěsnostmi nebo jinými nežádoucími cestami. Přívod a odvod proto posuzujte jako jeden celek, ne jako dvě nezávislé položky. Zkontrolujte také, kam míří výstup venku. Pokud je hned vedle přívodního otvoru, část odvedeného vzduchu se může vracet. Samotný výkon ventilátoru tento problém nevyřeší. Rozměry otvorů a vhodné uspořádání ověřte v dokumentaci výrobce, ne univerzálním odhadem.
Teplý vzduch se může hromadit výše, takže některé návrhy počítají s odtahem v horní části a přívodem jinde. Není to však univerzální schéma: polohu ovlivní výška a tvar skleníku, rozmístění oken, rostliny i venkovní vítr. Odtah může odvést část tepla a vodní páry, ale výsledná změna závisí také na vlastnostech vzduchu přicházejícího zvenčí. Při plánování berte plochu pouze jako jeden z údajů; u skleněného skleníku Classic jsou uváděny varianty od 3,77 do 28,08 m². Rozloha sama neříká, jaký průtok zařízení zajistí ani kudy vzduch skutečně projde. Při hodnocení vlhkosti rozlišujte množství vodní páry a relativní vlhkost, kterou mění také teplota. Záznam před a po spuštění pomůže změnu zasadit do souvislostí.
Nakreslete trasu proudění v půdorysu
Než vyberete konkrétní místa, nakreslete jednoduchý půdorys a také boční pohled. Označte skutečné větrací otvory, dveře, odtah, záhony, vysoké police, případné příčky a místa s hustým porostem. Šipkami vyznačte předpokládanou trasu od přívodu k výfuku; cirkulační ventilátor zakreslete zvlášť, protože jeho proud nepřekračuje hranici skleníku. Nákres pomůže odhalit zkratové proudění: vzduch zamíří z blízkého přívodu přímo k odtahu a mine pěstební část. Zaměřte se také na kouty a místa za konstrukcí, kam hlavní trasa nemusí dosáhnout. Cílem není technický výpočet, ale jasná představa o tom, kudy se vzduch bude pohybovat a které části zůstávají stranou. Plán se hodí i při porovnávání změn po přemístění ventilátoru.
U nástěnné stavby nelze bez ověření předpokládat průchod vzduchu také na straně přiléhající ke zdi; rozhodují skutečné otvory a jejich napojení na venek. U skleněného nástěnného skleníku je uvedena plocha od 3,69 do 14,34 m², což pomáhá určit rozměrovou variantu, nikoli polohu přívodu a odvodu. V nákresu proto odlište stěnu od otevřených stran a zakreslete každé okno podle jeho skutečného umístění. Zjistíte tak, zda odtah může čerpat vzduch z pěstební části, nebo hlavně z nejbližšího otvoru. Plán si projděte s okny v běžné provozní poloze, nejen při všech otvorech dokořán. Zohledněte také, zda dveře zůstávají během obvyklého provozu zavřené.
03
Umístění cirkulačního ventilátoru
U cirkulačního ventilátoru hledejte polohu, odkud proud dosáhne na místa, kde se vzduch málo pohybuje. Vedení podél prostoru nebo nad porostem může pomoci rozvést vzduch dál, ale směr nastavte podle tvaru skleníku a překážek. Vyhněte se přímému, silnému foukání z krátké vzdálenosti na rostliny; proud se má v prostoru rozptýlit, ne soustředit do úzkého pruhu. Sledujte několik míst, nejen oblast u motoru. Pokud se listy trvale prudce pohybují nebo proud zasahuje jen jednu stranu skleníku, upravte polohu či směr podle pokynů výrobce. Univerzální výšku ani úhel nelze určit bez znalosti konkrétní sestavy. S růstem porostu nebo přesunem vybavení se může vhodná cesta proudu změnit.
Při plánování vycházejte z konkrétního půdorysu, ne pouze z materiálu nebo názvu modelu. U skleníku s Accoyou jsou nabízeny varianty s plochou 3,77 až 28,08 m². Do vybrané varianty zakreslete skutečné vybavení a ponechte prostor pro růst rostlin. Při porovnávání cirkulačních ventilátorů se v jejich návodech zaměřte na možnost nastavení směru a rychlosti, pokud je zařízení nabízí. Možnost ubrat proudění může být pro konkrétní rozmístění užitečnější než volba zařízení jen podle nejvyššího výkonu. Zkontrolujte také přístup k ovládání a možnost čištění bez přesouvání celého regálu. Ventilátor nesmí překážet při běžném pohybu ani se dotýkat rostlin či uloženého nářadí. Způsob upevnění a vhodnost místa ověřte v návodu nebo s kvalifikovaným montážníkem. Z názvu ani rozměru skleníku nelze odvodit, na kterou část konstrukce lze zařízení bezpečně připevnit.
Výběr odtahu podle objemu a překážek
Výběr odtahového ventilátoru nezačínejte univerzální tabulkou podlahové plochy. Potřebný průtok závisí na objemu skleníku, tvaru prostoru, volném průřezu přívodních otvorů a překážkách v cestě; roli hrají také mřížky, síťky nebo potrubí, pokud jsou součástí sestavy. Údaj o průtoku čtěte společně s podmínkami, za kterých jej uvádí výrobce. Skutečný průtok po montáži může být nižší, pokud je přívod omezený nebo je cesta delší. Nevybírejte zařízení pouze podle průměru otvoru, příkonu motoru či počtu kusů. Porovnávejte údaje pro zamýšlený způsob montáže a zkontrolujte, zda plán počítá také s přívodem vzduchu. Samotný vyšší výkon nevyřeší špatně navrženou trasu.
U členitého půdorysu posuzujte každou část zvlášť. U skleníku ve tvaru T se uvádí plocha 16,52 až 30 m²; samotná rozloha ale neukazuje, zda se vzduch dostane do všech ramen a koutů. Do nákresu zakreslete přívod, odtah a překážky v jednotlivých částech, pak porovnejte trasu s dokumentací ventilátoru. Pokud uvažujete o potrubí, více jednotkách nebo automatickém řízení, neodhadujte výsledný průtok od oka. Požádejte výrobce nebo odborníka, aby posoudil přesné uspořádání včetně větracích otvorů. Takové ověření je důležitější než volba vyššího výkonu naslepo, který nemusí vyřešit proudění v odlehlé části.
04
Jak spolupracují ventilátor, okna a dveře
Okna, klapky a dveře mohou vytvořit přívodní cestu, ale jen tehdy, když jsou při provozu ve správné poloze a propojují skleník s venkovním vzduchem. Zohledněte síťky, žaluzie, závěsy a další překážky; i zdánlivě volný otvor může proudění omezovat. Dveře mohou po otevření změnit směr proudu, ale nejsou spolehlivým trvalým přívodem, pokud se běžně zavírají. Dávejte pozor na krátkou cestu mezi přívodem a odtahem: ventilátor pak může vyměňovat vzduch hlavně v blízkém pásu, zatímco vzdálenější část zůstane stranou. Zkontrolujte polohu otvorů při obvyklém provozu skleníku, ne pouze při všech oknech a dveřích dokořán.
U tvarově odlišné stavby zakreslete každý kout zvlášť. U pyramidálního skleníku Bloomcabin Oasis jsou uváděny plochy od 5,53 do 18,9 m²; pro návrh větrání potřebujete také skutečné rozmístění otvorů. Projděte si několik běžných provozních stavů: zavřené dveře s otevřeným přívodem, přechodně otevřené dveře při práci a změněnou polohu oken. U každého si označte, kudy by vzduch mohl dojít k odtahu. Jestliže přívodní okno ovládá samostatný automatický otvírač, nespoléhejte na to, že bude vždy otevřené právě při spuštění ventilátoru. Obě zařízení mohou reagovat na jiné podmínky nebo na teplotu v různých místech. Jejich součinnost ověřte podle návodů; případné propojení řízení patří do odborného návrhu. Proudění ovlivňuje také vítr, takže první zkouška za klidného počasí nemusí vystihovat všechny podmínky. Při záznamu měření si poznamenejte počasí a stav otvorů. Tím odlišíte problém s provozní polohou oken od problému s rozmístěním ventilátoru.
Porovnání teploty a vlhkosti před změnou a po ní
Jednorázový odečet nemusí ukázat, zda se změnily podmínky v celém skleníku, nebo pouze u čidla. Teplotu a relativní vlhkost měřte na pevných místech, například u porostu a v odlehlejším koutě, a pokud je to možné, zaznamenejte také venkovní podmínky. Čidlo chraňte před přímým sluncem, vodní sprškou i přímým výdechem ventilátoru. Nejprve si pořiďte záznam při původním nastavení a potom měňte vždy jen jednu věc, například směr cirkulace nebo polohu přívodního okna. Měřte ve srovnatelných časech a zapisujte, zda běžel odtah, cirkulace a zda byla otevřená okna nebo dveře. Poznamenejte i zálivku a výraznou změnu slunečního svitu, které mohou srovnání ovlivnit. Nevyhodnocujte pouze první hodnotu po zapnutí: sledujte průběh a rozdíly mezi místy. Relativní vlhkost se mění také s teplotou, takže její procento samo o sobě neříká, kolik vodní páry vzduch obsahuje. Souvislé záznamy usnadní rozlišení místního efektu od změny v celém prostoru.
Při použití více čidel je před rozmístěním nechte vedle sebe za stejných podmínek podle pokynů výrobce. Zjistíte, zda ukazují podobné hodnoty, nebo zda je při porovnávání nutné počítat s odchylkou. Každému měřicímu místu přidělte označení a v plánku zaznamenejte jeho výšku; čidlo během porovnávání nepřesouvejte. Pokud ve skleníku řešíte také ukládání věcí, zakreslete regály a úložné zóny: skleněný skleník s Accoyou a úložným prostorem připomíná, že při plánování je důležitý i způsob využití prostoru. Z názvu však nelze vyvozovat rozmístění vnitřních částí konkrétní sestavy. Fotografie čidla, nastavení oken a polohy ventilátoru pomohou porovnat změny nebo vysvětlit potíže servisnímu technikovi. Teplotní a vlhkostní záznamy ukazují výsledek změny, nikoli přímo průtok vzduchu. Pokud potřebujete ověřit skutečný průtok odtahu, požádejte odborníka o vhodné měření místo odhadu podle pohybu listů.
05
Kdy dává smysl kombinovat obě funkce
Jestliže se v některých místech drží vzduch, ale potřebujete hlavně jeho promíchání, může být cílem cirkulace. Chcete-li vnitřní vzduch vyměnit, potřebujete odtah nebo jiný způsob větrání i cestu pro přívod náhradního vzduchu. Pokud řešíte oba problémy, lze obě funkce kombinovat: odtah zajišťuje výměnu a cirkulační ventilátor pomáhá rozvádět proud uvnitř. Každá jednotka však musí mít správnou roli. Odtah sám nezaručí, že se vzduch dostane do všech koutů, a recirkulační proud nenahradí venkovní přívod. Před současným provozem ověřte, že se proudy a ovládání navzájem neruší a že přívodní otvory zůstávají volné.
Než zvolíte zařízení, rozlište, zda je problémem nedostatečná výměna, nerovnoměrný pohyb, nebo přísun tepla přes prosklení. Ventilátor skleník nezastíní a samotná cirkulace neodstraní tepelnou zátěž; účinek odtahu zase závisí na venkovním vzduchu. U skleníku Bloomcabin Prestige jsou uváděny plochy od 3,77 do 28,08 m². Pro vybranou variantu si popište, co má každé zařízení změnit: odtah má zajistit výměnu, cirkulace vyrovnat místní rozdíly. Pokud to podmínky a návody dovolují, porovnejte nejprve jejich účinek samostatně a potom společně. Změna slunečního svitu nebo současné zatažení stínění by jinak mohly zakrýt, která úprava skutečně pomohla. Nejde o důvod omezovat potřebné větrání za horka, ale o způsob vyhodnocení za srovnatelných podmínek. Pokud používáte termostat nebo jinou regulaci, prověřte, které zařízení ovládá, kde má čidlo a zda je při odtahu dostupný přívod. Čidlo v přímém proudu může spínat podle místních podmínek, které neodpovídají vzdálenějšímu porostu.
Bezpečné umístění a kontrola zařízení
U elektrického zařízení ověřte v návodu, že je určeno pro místo a podmínky, v nichž bude ve skleníku používáno, včetně vlhkosti a možné kondenzace. Montáž, vedení kabelů, ochranné prvky a připojení regulace neimprovizujte; pokud si nejste jisti nebo to vyžaduje dokumentace, obraťte se na kvalifikovaného elektrikáře. Návod musí určit také způsob upevnění a podmínky použití. Nepředpokládejte, že každý rám nebo stěna skleníku jsou vhodné pro připevnění ventilátoru. Při nejistotě ověřte montáž s výrobcem konstrukce nebo odborníkem ještě před nákupem. Tím lze předejít nekompatibilnímu výběru i nevhodnému zásahu do stavby.
Pravidelnou kontrolu provádějte podle pokynů výrobce. Sledujte, zda mřížka nebo cesta vzduchu nejsou zanesené, zda se nezměnil směr proudu a zda se neobjevila neobvyklá hlučnost nebo chvění. Před čištěním či jiným zásahem postupujte podle návodu a zajistěte, aby se ventilátor nemohl nečekaně spustit; během chodu nevkládejte ruce ani předměty do mřížky. Pokud výkon viditelně klesne nebo se zařízení chová jinak než dříve, nejprve ověřte polohu oken a přívodních otvorů. Závadu, kterou nelze vysvětlit jejich nastavením, řešte podle pokynů výrobce nebo se servisem.
Časté otázky
Sníží cirkulační ventilátor teplotu ve skleníku?
Sám o sobě neodvádí teplo ven, pouze přesouvá vzduch uvnitř. Teplota u jednoho čidla se může změnit, když k němu proud přivede vzduch z jiné části, ale tím se nemusí ochladit celý skleník. K tomu je potřeba výměna vzduchu nebo omezení přísunu tepla.
Může odtahový ventilátor běžet se zavřenými okny?
Pouze pokud má skleník jiný vhodný přívodní otvor. Bez cesty pro náhradní vzduch může být průtok omezený a vzduch se může nasávat netěsnostmi. Před provozem ověřte v návodu, které otvory mají být otevřené a jak má být zařízení zapojené do větrání.
Kolik odtahových ventilátorů potřebuji?
Počet nelze spolehlivě určit jen podle podlahové plochy. Záleží také na výšce a tvaru skleníku, průřezu přívodních otvorů, překážkách a údajích o průtoku při zamýšlené montáži. U složitější sestavy si nechte návrh ověřit podle dokumentace výrobce nebo odborníkem.
Má cirkulační ventilátor foukat přímo na rostliny?
Obvykle je vhodnější rozptýlené proudění než úzký, silný proud zblízka. Sledujte, zda ventilátor rozhýbává vzduch i mimo hlavní průchod a zda rostliny nejsou trvale vystavené prudkému foukání. Směr a umístění upravte podle návodu a skutečného uspořádání skleníku.
Odvede odtahový ventilátor ze skleníku také vlhkost?
Odvádí vzduch, který obsahuje vodní páru, ale změna vlhkosti závisí i na vzduchu přiváděném zvenčí. Samotná relativní vlhkost navíc kolísá s teplotou. Při vyhodnocování proto zapisujte současně teplotu, relativní vlhkost, polohu otvorů a provoz ventilátoru.
Cirkulaci a odtah vybírejte podle odlišných potřeb: první promíchává vzduch uvnitř, druhý jej vyměňuje s venkovním prostředím. V půdorysu proto zakreslete jak trasu od přívodu k odtahu, tak místa, která má zasáhnout cirkulační proud. Dobře fungující sestavu nepoznáte jen podle pohybu listů u ventilátoru. Porovnejte podmínky i ve vzdálenějších částech skleníku a sledujte, zda přívod zůstává dostupný při běžném provozu oken a dveří.
