Výška pergoly: světlá výška, pohyb střechy a proporce domu
Plánování pergoly
Výšku pergoly neurčuje jen délka sloupků. Pro pohodlný průchod je rozhodující vzdálenost od hotového povrchu terasy k nejnižší části konstrukce, zatímco celková výška ovlivňuje návaznost na dům, okap i vzhled fasády. U střechy s pohyblivými díly je potřeba zachytit také prostor, který mechanismus zabírá v různých polohách. Přesný řez pomůže tyto hodnoty rozlišit ještě před objednáním.
Celková výška a světlá výška nejsou totéž
Při plánování rozlišujte celkovou výšku pergoly a světlou výšku pod ní. Celková výška se vztahuje k nejvyššímu bodu konstrukce vůči dohodnuté úrovni; světlá výška označuje volný prostor od hotové plochy k nejnižší části, která do něj zasahuje. Může jít o spodní hranu nosníku, pevný lem nebo jinou součást konkrétní konfigurace. Samotná délka sloupků proto neříká, kolik místa zůstane nad hlavou. U nabídky či technického výkresu si ověřte, odkud a kam se daný rozměr měří. Porovnáváte-li více nabídek, srovnávejte stejné body, ne pouze hodnoty označené slovem výška.
Do řezu si přeneste samostatně úroveň hotové terasy vůči domu, prostor pod nejnižší pevnou částí a nejvyšší bod pergoly. Pokud se určitý díl při ovládání přesouvá, jeho polohu označte zvlášť. Tím oddělíte požadavek na průchod od omezení, které může tvořit okno, okap nebo jiný prvek fasády. Všechny výškové údaje musí vycházet ze stejné referenční roviny; jinak se nedají přímo porovnat s měřením na místě. Jako společný výchozí bod lze ve výkresu označit například zaměřenou úroveň prahu, pokud je jednoznačně určeno, o kterou jeho hranu jde. Od tohoto bodu se pak popíše poloha terasy i konstrukce. Světlá výška se přesto měří přímo od hotového povrchu pod daným prvkem, nikoli automaticky od prahu. Výkres má ukázat oba vztahy tak, aby se nezaměnily. Rozlište rovněž požadovanou hodnotu od rozměru potvrzeného dodavatelem: zadání „potřebuji volný průchod“ není totéž jako označení celkové výšky výrobku. Ke každé důležité kótě proto patří jasné počáteční a koncové místo měření, ideálně viditelné přímo v řezu.

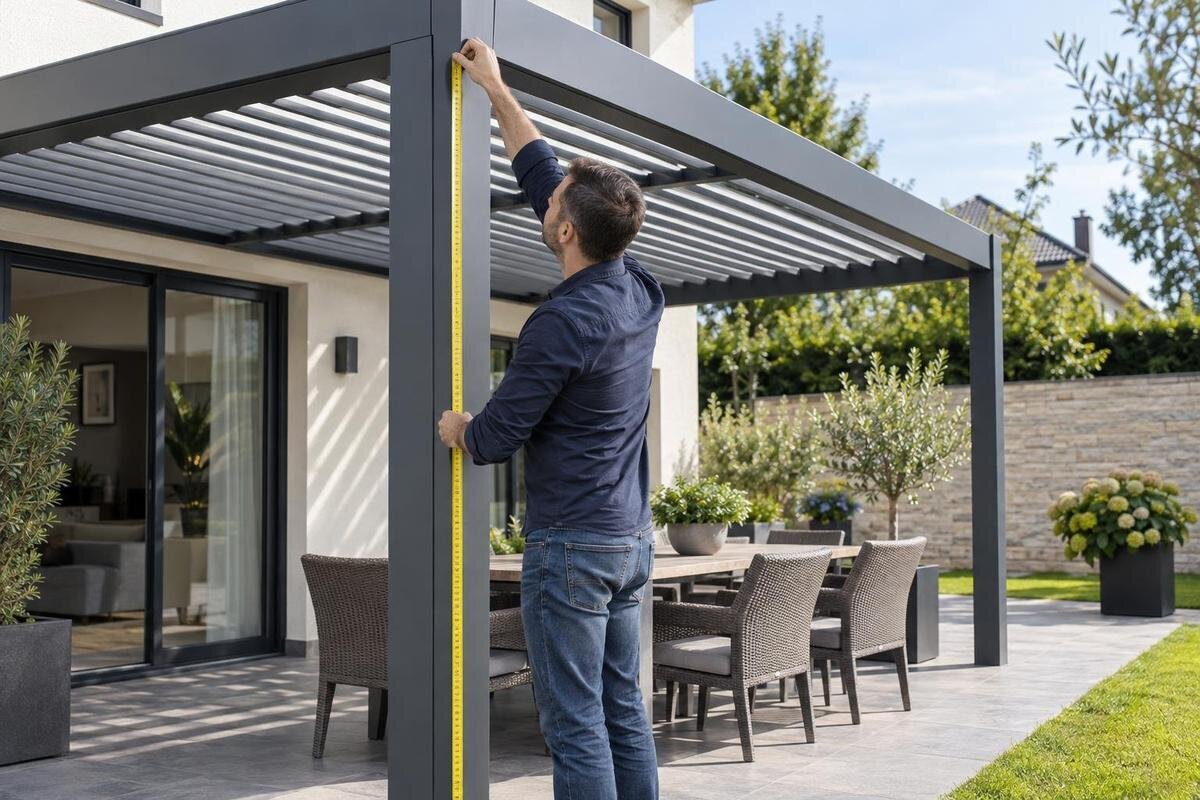

Světlou výšku určete od hotové terasy
Základním bodem pro světlou výšku je povrch, po kterém se bude chodit. U hotové terasy ho zaměřte na více místech; u rozestavěné plochy vyznačte zamýšlenou skladbu i konečnou úroveň, ne pouze současný podklad. Dlažba, prkna nebo jiná dokončovací vrstva změní vzdálenost mezi podlahou a střechou a může ovlivnit také návaznost na práh. Rozlišujte proto stávající a budoucí stav a každou hodnotu popište. Pokud se povrch mění po délce nebo navazuje na dveře, zakreslete tuto skutečnost přímo do řezu, aby se neztratila v poznámce k poptávce.
Samotná kóta ještě neodpoví, zda se pod pergolou budete pohodlně pohybovat. Představte si běžný průchod, vstup na terasu i situaci, kdy nesete podnos nebo manipulujete s větším předmětem. Pomoci může dočasně vyznačená vodorovná čára v zamýšlené výšce; vnímejte ji z míst, odkud na terasu přicházíte, nejen přímo pod konstrukcí. Zvlášť si označte spodní hranu obvodového nosníku a spodní úroveň střechy nad středem posezení, pokud se liší. Jediná čára totiž může navodit dojem, že celý prostor bude stejně vysoký, přestože níže zasahuje jen prvek u okraje. Při zkoušce zapojte osoby, které budou terasu běžně používat, a zohledněte jejich výšku i obvyklý způsob pohybu. Nevytvářejte přitom překážku v průchodu; značky mají sloužit k představě o prostoru, ne nahrazovat konstrukci. U konkrétního výrobku, například Bloomcabin Pergola, si ověřte, jak je výška v dokumentaci definována. Název ani fotografie nenahrazují kótu od hotového povrchu k nejnižší části. Pokud vám nízká hrana vadí jen v určitém místě, zaneste tuto poznámku do náčrtu, aby návrh řešil skutečný problém místo plošného zvýšení celé pergoly.
Prostor pro pohyb střechy
U střechy s pohyblivými díly nestačí zakreslit jedinou polohu. Podle konstrukce se mohou části střechy otáčet, posouvat nebo skládat a jejich obrys se při ovládání může měnit. Neznamená to automaticky, že každá poloha ubírá místo nad hlavou; právě to je potřeba ověřit pro konkrétní provedení. Ve výkresu hledejte krajní polohy a, pokud je to pro prostor důležité, také průběh pohybu mezi nimi. Zajímejte se o nejnižší bod v každé zakreslené poloze a o případné přesahy vůči rámu.
Ilustrační fotografie ukazuje vzhled, ale sama neprokazuje rozměry ani rozsah pohybu. Požádejte proto o řez nebo jiné kótované zobrazení střechy v polohách, které výrobek skutečně umožňuje. Užitečný je také obrys celého prostoru, jímž pohyblivé části při ovládání procházejí. Ten může odhalit střet, který není patrný ani při zcela otevřené, ani při zavřené střeše. Pokud pohyb zasahuje do blízkosti osvětlení, otevřených dveří nebo jiného prvku, zakreslete i ten a nechte případný střet vyjasnit před potvrzením návrhu. Od prostoru pro pohyb odlište místo potřebné pro přístup při údržbě či opravě. Část může mít dostatek místa k běžnému provozu, ale přístup k ní může být omezený okapem nebo stěnou. Potřebné odstupy musí určit dokumentace konkrétního řešení a příslušný odborník, nikoli odhad podle obrázku. Při porovnávání bioklimatické pergoly Bloomcabin se ptejte na rozměry zamýšlené konfigurace a na to, které polohy jsou v podkladu zobrazené. U každého obrysu má být jasně uvedeno, zda představuje pevnou konstrukci, pohyblivou část, nebo prostor požadovaný pro servis; bez tohoto rozlišení mohou stejné čáry znamenat různé věci.
Řez pergolou zachytí výšku i překážky
Nejužitečnější bývá řez vedený místem, kde se potkává dům, terasa a pergola. Zobrazuje svislou stěnu, plánovaný povrch terasy, konstrukci střechy a její nejnižší hranu. Vyznačte také dveře, parapet, okno a spodní hranu okapu, jsou-li v blízkosti. Díky tomu uvidíte, zda se navržená výška vztahuje ke skutečné fasádě, nebo jen k odhadnutému bodu. V půdorysu označte, kudy je řez vedený a kterým směrem se na něj díváte. Bez této informace lze snadno zaměnit profil u dveří za profil v jiné části terasy, kde jsou překážky jinak rozmístěné. Pokud se výška terasy či pergoly mění po délce, doplňte další řez v místě změny. Jeden pohled nemusí ukázat každý vztah mezi domem a konstrukcí. Překážku, která leží mimo rovinu řezu, označte poznámkou nebo ji zobrazte v samostatném detailu; její promítnutí do stejného obrázku bez vysvětlení může působit jako skutečný střet. Pro základní porovnání není podstatné množství obrázků, ale to, zda každý z nich odpovídá konkrétnímu místu a obsahuje rozměry potřebné k rozhodnutí. V řezu u vstupu tak mají přednost práh a průchod, u okapu zase výška a vzájemná poloha obou konstrukcí.
Řez doplňte měřítkem a čitelnými kótami, které mají stejnou výchozí úroveň jako zaměření na místě. U složitější fasády přidejte také pohled zepředu: z něj lépe posoudíte vztah pergoly k oknům a dveřím, zatímco řez ukazuje výšku a přesahy. V nabídce je i nástěnný model Bloomcabin, ale označení modelu samo neříká, jak bude konkrétní návrh navazovat na vaši stěnu. Požádejte, aby výkres zachytil skutečnou polohu domu, terasy i pergoly, ne pouze schematický profil.
Výšku porovnejte s dveřmi a průchodem
Zkontrolujte, kudy se na terasu vstupuje a co se v tomto prostoru otevírá. U dveří s křídlem zaznamenejte směr a rozsah otevírání, u posuvných dveří polohu jednotlivých částí a u oken jejich běžné otevření. Nejde jen o to, zda se dveře dotknou konstrukce: nízký prvek může také zbytečně zúžit místo, kterým se chodí. Rozměry otvoru a jeho polohu vyznačte do stejného řezu nebo pohledu jako pergolu. Při výběru produktu Bloomcabin Pergola předávejte tyto informace spolu s požadavkem na světlou výšku, ne jako dodatečný detail až po návrhu.
Zvažte i vybavení, které má pod střechou zůstat: například stůl, vysoké židle nebo závěsné svítidlo. Půdorys ukáže, kde jednotlivé předměty stojí, zatímco řez umožní posoudit jejich výšku vůči nosníku a střeše. U židle nebo lavice počítejte také s místem, kde člověk vstává; poloha hlavy při sezení sama o sobě nestačí k posouzení pohodlného používání. Závěsný prvek vyznačte včetně jeho spodní hrany, nikoli jen bodem upevnění. U plánovaného svítidla ověřte s dodavatelem, zda a jak jej lze v dané konfiguraci umístit, a odborné připojení ponechte příslušnému specialistovi. Na místě si průchod vyzkoušejte obvyklým tempem a z různých směrů; výška, která působí dostatečně uprostřed terasy, může být nepříjemná u vstupu nebo pod hranou nosníku. Pomůže zakreslit trasu od dveří ke stolu a dále do zahrady, aby bylo zřejmé, které nízké části leží přímo nad běžným pohybem. Tento jednoduchý plán neřeší velikost celé terasy, ale konkrétní místa, kde má být zachována potřebná výška. U dalšího vybavení ověřte předepsané odstupy s příslušným odborníkem a jeho rozměry nepřebírejte z ilustračního návrhu.
Návaznost pergoly na fasádu a okap
Výšku pergoly porovnejte s prvky fasády, které už mají v prostoru jasnou vodorovnou linii. Může jít o horní hranu dveří, okna, parapetní pás nebo okapní hranu. Když je některý z těchto bodů blízko zamýšlené střechy, zakreslete jejich vzájemnou polohu přesně; samotný pohled na dům z dálky může rozdíl skrýt. Všímejte si také svodů, ostění, říms a dalších výstupků. Nejde o to, aby se každá linie za všech okolností přesně kryla, ale abyste věděli, kde se konstrukce s fasádou potkává. Oddělte přitom vzhledové sladění od technického umístění: horní hrana pergoly může v pohledu navazovat na okno, aniž by to určovalo vhodné místo jejího spojení se stavbou. Zaznamenejte také hloubku výstupků. Římsa, která na čelní fotografii vypadá jako úzký pás, může v řezu zasahovat do plánovaného prostoru střechy. Má-li dům v blízkosti venkovní žaluzii nebo jiný pohyblivý prvek, doplňte jeho skutečný obrys a provozní polohy. Výška pergoly se tak neposuzuje vůči prázdné stěně, ale vůči fasádě včetně jejího vybavení. Proporce lze následně upravovat v rámci možností, které z tohoto zaměření vyplynou.
U řešení u stěny prověřte také prostor u okapu, svodu a dalších pevných prvků. Ty mohou omezit místo, kam lze návrh zakreslit, nebo ztížit přístup k části fasády; konkrétní dopad závisí na místě a konfiguraci. Samotné označení nástěnné pergoly Bloomcabin proto nepovažujte za potvrzení vhodného napojení na váš dům. Přesné umístění konstrukce a způsob jejího spojení se stavbou nechte posoudit projektantem či montážním odborníkem. Do podkladů přidejte fotografie pořízené zepředu i ze strany a rozměry překážek, které mohou ve výkresu snadno zaniknout.
Různá úroveň terasy mění světlou výšku
Terasa nemusí být v celé ploše ve stejné výšce. Může navazovat na dům jinou úrovní než její vzdálenější část, případně může být povrch skloněný. V takovém případě nestačí jedna kóta od podlahy ke střeše: světlou výšku posuzujte v místech, kde se výška povrchu nebo spodní hrany konstrukce mění. Do náčrtu zakreslete místo vstupu, nejvyšší i nejnižší úroveň terasy a směr, kterým se povrch mění. Zamezíte tak tomu, aby údaj naměřený u jedné strany zastupoval celý prostor. Je-li spodní hrana konstrukce vodorovná, bude při jinak stejných podmínkách nad vyšší částí podlahy méně volného místa. Pokud se mění také výška konstrukce, je třeba oba profily porovnat ve stejných místech, ne každý na jiném konci terasy. Zaměřené body popište podle jejich polohy, například u prahu nebo u vnějšího rohu, aby je bylo možné znovu najít. Obsahuje-li terasa schod, ukažte obě úrovně i hranu stupně: člověk se při přechodu mezi nimi ocitá vůči střeše v jiné výšce. Pro posouzení průchodu je důležitý tento přechod, nikoli jen údaj nad nižší plochou. Takový náčrt pomůže určit, kde má následný řez zachytit nejmenší volnou výšku.
Do podkladů uveďte, která plocha je hotová a které úrovně jsou zatím plánované. Jestliže se během realizace může měnit výška terasy, musí návrh vycházet z konečného stavu, který potvrdí odpovědný odborník. U bioklimatické varianty Bloomcabin stejně jako u jiného řešení si ověřte, pro jakou úroveň podlahy jsou uvedené kóty připravené. Výškové rozdíly nevyrovnávejte odhadem; úpravu podkladu, polohu podpor a případné konstrukční řešení je třeba koordinovat s projektantem nebo montážním odborníkem.
Proporce posuzujte z terasy i z domu
Správná výška není jen technická kóta. Pergola je viditelná současně z terasy, ze zahrady i z interiéru, a z každého místa působí v jiném vztahu k domu. Na pohledu zepředu srovnejte její horní a spodní hranu s okny, dveřmi a linií střechy. V řezu sledujte, jak hluboko konstrukce zasahuje nad terasu a jak velkou část výhledu zakrývá. Do celkového dojmu vstupuje také tloušťka viditelných částí a vzdálenost pergoly od fasády, takže samotná výška sloupků výsledek nevystihuje.
Pomoci může jednoduché vyznačení zamýšleného profilu páskou na stěně nebo pomocí dočasných značek v prostoru. Podívejte se na něj z míst, odkud budete pergolu běžně vnímat, a porovnejte ho s fotografií domu pořízenou bez výrazného zkreslení perspektivou. Nesnažte se najít univerzální poměr mezi výškou a šířkou; záleží na proporcích konkrétní fasády i hloubce terasy. Máte-li na výběr více výškových variant, zakreslete je do stejného pohledu ve stejném měřítku. Zachovejte přitom polohu pozorovatele i ostatní rozměry, jinak může rozdíl ve způsobu zobrazení přehlušit skutečnou změnu výšky. Z interiéru posuzujte pohled vestoje i z obvyklého místa k sezení. Spodní hrana nosníku může z každé z těchto poloh zasahovat do jiné části výhledu. Pokud vás zajímá také zastínění oken, samotný čelní pohled na fasádu nestačí; potřebujete znát orientaci domu, hloubku střechy a její konkrétní provedení. Vyšší konstrukci proto automaticky nepovažujte za záruku světlejšího interiéru. U modelu Bloomcabin Pergola posuzujte rozměry podle výkresu zamýšleného provedení a odlište posouzení proporcí od posouzení světelných podmínek. Jde o související, ale různé otázky.
Výška musí být jasná v nabídce i výkresu
V nabídce nebo přiloženém výkresu hledejte výslovně uvedenou celkovou výšku, světlou výšku a úroveň, od které se měří. U střechy s pohyblivými částmi má být zřejmé, ke kterým polohám se rozměry vztahují a kde je nejnižší bod. Pokud dokument zobrazuje jen obrys konstrukce, požádejte o doplnění kót. Stejně důležité je vědět, zda je rozměr uveden vůči hotové terase, nebo jiné referenční rovině. Bez toho lze na papíře potvrdit hodnotu, která neodpovídá skutečnému prostoru nad podlahou. Nechte si rovněž vysvětlit, zda uvedené číslo představuje požadavek pro návrh, jmenovitý rozměr výrobku, nebo výslednou výšku po montáži. Pokud jsou pro dosažení výsledku podstatné montážní tolerance, jejich hodnoty a způsob kontroly musí upřesnit dodavatel; nestanovujte si vlastní rezervu bez podkladů. U výkresu sledujte datum a označení verze. Oprava výšky v e-mailu nemusí být promítnuta do starší přílohy a dvě podobné kresby mohou zobrazovat odlišné zadání. Po změně podlahy nebo konfigurace proto určete, který dokument je aktuální, a starší podklad zřetelně označte jako neplatný. Při porovnávání nabídek tak budete posuzovat nejen čísla, ale i jejich přesný význam.
Porovnejte výkres s textem nabídky a smluvními podklady. Ověřte, že všechny pracují se stejnou konfigurací, stejnými výškovými body a stejnou úrovní terasy. Nejasnosti si nechte vysvětlit před potvrzením, zejména pokud se v dokumentech liší popis rozměru nebo není zřejmé, které části jsou v nákresu zahrnuté. U Bloomcabin Bioklimatické pergoly i u dalších variant požadujte kóty vztahující se k zamýšlenému provedení. Uchovejte si potvrzený výkres společně s nabídkou, abyste později vycházeli ze stejného podkladu.
Podklady připravte před potvrzením návrhu
K zaměření si připravte stručný plán terasy, její hotovou nebo plánovanou úroveň a rozměry dveří, oken, okapu i dalších blízkých překážek. Přiložte fotografie fasády zepředu a ze strany; do snímků lze vyznačit, kde má pergola stát a které rozměry jsou důležité. Pokud máte projekt domu nebo plánované terasy, připojte příslušný výřez a popište, které hodnoty už odpovídají skutečnosti a které se ještě mohou změnit. Rozměry naměřené na místě odlište od hodnot převzatých ze staršího projektu. U fotografie poznamenejte, odkud je pořízená, a propojte ji s označením místa v náčrtu. Snímek slouží k orientaci, nikoli k přesnému odečítání vzdáleností. Zvlášť uveďte otázky, které zůstávají otevřené, například konečnou výšku povrchu nebo rozměr budoucího stínění okna. Chybějící údaj je lepší označit než nahradit odhadem, který by vypadal jako potvrzené zaměření. Domluvte také, kdo jednotlivé hodnoty ověří: dodavatel pergoly, zhotovitel terasy, nebo projektant. Odborné zaměření nesnadno přístupných částí nechte provést bezpečným způsobem. Takto uspořádané podklady umožní zpracovat návrh bez domněnek o hotové podlaze a výšce překážek a ukážou, které informace je ještě potřeba doplnit.
Požádejte o výkres řezu a pohled na fasádu s kótami pro vybranou konfiguraci. Zkontrolujte, zda zahrnují finální podlahu, nejnižší část konstrukce a případný pohyb střechy. Je-li potřeba řešit spojení se stavbou, odvodnění nebo konstrukční podporu, svěřte posouzení projektantovi či jinému kvalifikovanému odborníkovi; obecný nákres nenahrazuje návrh pro konkrétní místo. Před potvrzením si nechte zapracovat vysvětlené změny do aktuálního výkresu. Rozhodující je, aby výška, kterou jste posuzovali, odpovídala výkresu a konfiguraci uvedené v nabídce.
Časté otázky
Jak vysoká má pergola být?
Neexistuje jedna výška vhodná pro každou terasu. Záleží na hotové úrovni podlahy, požadovaném prostoru pro průchod, nejnižší části střechy a návaznosti na dům. Rozhodujte se podle zaměřeného řezu a konkrétní konfigurace.
Od čeho se měří světlá výška pergoly?
Od povrchu dokončené terasy k nejnižšímu bodu, který zasahuje do prostoru pod pergolou. U pohyblivé střechy ověřte také, zda se tento bod mění při ovládání a jak je zakreslen v jednotlivých polohách.
Stačí při plánování znát výšku sloupků?
Ne. Výška sloupku sama o sobě neříká, kolik prostoru zůstane pod nosníkem, lemem nebo jinou částí konstrukce. Ve výkresu oddělte celkovou výšku od světlé výšky a ověřte, odkud se obě kóty měří.
Musím započítat výšku budoucí dlažby?
Ano. Rozhodující je povrch, po kterém se bude chodit, ne automaticky současný podklad. Do řezu proto uveďte plánovanou skladbu terasy a její konečnou úroveň, zvlášť pokud navazuje na práh nebo se výška mění.
Jaký výkres si mám vyžádat?
Požádejte o kótovaný řez s hotovou úrovní terasy, světlou i celkovou výškou a s vyznačeným pohybem střechy. Doplňte pohled na fasádu, aby bylo možné porovnat pergolu s okny, dveřmi, okapem a dalšími překážkami.
Při plánování vycházejte z úrovně hotové terasy, oddělte světlou výšku od celkového profilu a zakreslete nejnižší bod střechy v polohách důležitých pro průchod i její pohyb. Výsledek porovnejte s dveřmi, okapem a proporcemi fasády. Když zaměření, řez i nabídka používají stejné výchozí body a stejně definované rozměry, můžete posoudit skutečný prostor pod pergolou i její návaznost na dům, ne jen dojem z fotografie.
