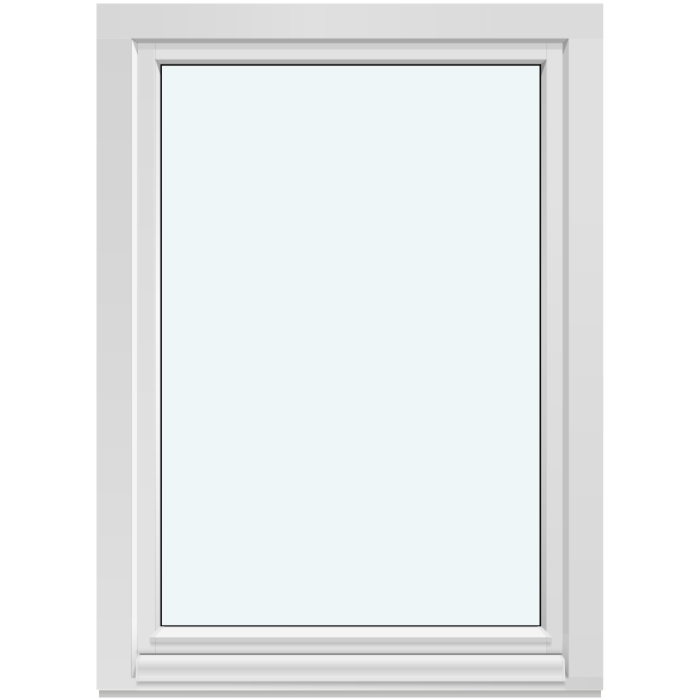

Bloomcabin 1 křídlo otevírané dovnitř. Okno z řady EI30 s 1 křídlem otevíraným dovnitř nabízí jednoduché uspořádání a praktické ovládání z interiéru. Čistě pojatá jednokřídlá konstrukce se hodí do projektů, kde je důležitá přehledná funkce a střídmý architektonický výraz.
Proč zvolit tento design Bloomcabin?
Jedno křídlo vytváří jednoduchou a vizuálně klidnou kompozici. Přehledné uspořádání ponechává vyniknout proporcím okna a nabízí střídmý vzhled vhodný pro architektonické návrhy s důrazem na jasně definované prvky.
Křídlo se otevírá dovnitř, takže je lze pohodlně ovládat z interiéru. Jednokřídlé řešení nabízí srozumitelný způsob používání a snadno se začleňuje do dispozice místnosti i celkového návrhu fasády.
Konstrukce podporuje příjemnou tepelnou pohodu v interiéru a přispívá ke komfortnímu, energeticky účinně řešenému prostředí během různých ročních období.
Tento design je určen pro projekty, ve kterých je požadováno dovnitř otevírané okno z řady EI30 s jediným křídlem. Střídmé uspořádání se snadno začlení do promyšlené fasády i interiéru. 1 křídlo otevírané dovnitř — Díky tomu se design okna nebo dveří přirozeně začlení do moderní, klasické či citlivě renovované stavby. Vyvážené proporce usnadňují sladění designu s architekturou budovy a zamýšleným vzhledem fasády.
Hodnocení zákazníků
Flexibilní možnosti platby K dispozici jsou flexibilní a bezpečné platební metody.
Nakonfigurujte nyní Nakonfigurujte jednokřídlé okno podle požadavků svého projektu. Potřebujete-li pomoc kontaktujte náš tým.
Typ: Dovnitř otevíravé a sklopné křídlo;
Záruka: 5 let;
CE: Ano;
Materiál: Dub;
Zasklení: Izolační 2sklo s tepelně reflexní vrstvou;
Těsnění zasklení: Silikon;
Kování: Roto Frank;
Montážní otvory: 14 mm;
Rám: 82 × 90 mm;
Křídlo: 82 × 90 mm;
Požárně odolná okna
Požárně odolné okno EI30 otevíravé dovnitř
Dubové požárně odolné okno s dovnitř otevíravým a sklopným křídlem, izolačním dvojsklem s tepelně reflexní vrstvou a možností volby rozměru, barvy i kliky.
Funkce
Otevírání dovnitř a sklápění
Materiál
Dub
Zasklení
Izolační dvojsklo s tepelně reflexní vrstvou
Shoda
Označení CE
Požárně odolné okno EI30 otevíravé dovnitř spojuje otevíravé a sklopné křídlo s dubovou konstrukcí a izolačním dvojsklem opatřeným tepelně reflexní vrstvou. Hodí se pro projekty, v nichž je třeba sladit požárně odolné provedení, každodenní ovládání, vzhled stavby a rozměry konkrétního otvoru. Výroba na míru umožňuje připravit okno podle vašeho rozměrového zadání namísto výběru z pevně stanovených formátů.
Při objednání si můžete zvolit rozměr, barvu a kliku. Pro základní kompozici jsou k dispozici designy „1 křídlo otevírané dovnitř“ a „2 křídla“. V následujícím přehledu vysvětlujeme způsob ovládání, konstrukci, zasklení i rozdíly mezi oběma designy. Najdete zde také praktické tipy k posouzení otvoru a seznam podkladů, které nám pomohou přesně pochopit váš záměr.
01
Křídlo lze otevřít směrem do interiéru nebo sklopit. Otevíravá poloha poskytuje přístup ke křídlu a sklu z vnitřní strany, zatímco sklopení nabízí druhou praktickou polohu pro běžné používání okna. Při plánování interiéru je proto důležité počítat jak s dráhou dovnitř otevíraného křídla, tak s prostorem potřebným pro jeho sklopení.
Oba způsoby pohybu křídla se ovládají klikou. Při úplném otevření zkontrolujte, zda křídlu nepřekáží ostění, parapet, nábytek, svítidlo nebo stínicí prvek. U sklopené polohy věnujte pozornost zejména prostoru v horní části okna. Praktické využití každé polohy závisí na umístění okna a uspořádání konkrétní místnosti.
S klikou a křídlem zacházejte plynule, bez prudkých pohybů a nadměrného tlaku. Pokud při ovládání ucítíte nezvyklý odpor, nepokoušejte se jej překonat silou. Zkontrolujte, zda pohybu nebrání předmět mezi rámem a křídlem nebo překážka v interiéru. Volný prostor kolem okna pomáhá předcházet poškození povrchu, skla i vybavení místnosti.
Volba kliky patří mezi dostupné možnosti objednání. Její vzhled můžete sladit s barvou okna, dveřmi a dalšími prvky v interiéru. Okno je vybaveno kováním Roto Frank; tento údaj označuje značku použitého okenního kování, nikoli vzhled kliky. Do poptávky proto uveďte preferenci kliky samostatně vedle rozměru, barvy a designu okna.
Při výběru kliky myslete také na pohodlnou obsluhu. Zvažte výšku a umístění okna, běžné uživatele místnosti i budoucí rozmístění nábytku. Klika by měla zůstat dobře přístupná v každodenním provozu. Pokud poptáváte více oken, můžete požadavky na kliky uvést pro každý otvor zvlášť, aby bylo jejich přiřazení jednoznačné.
02
Nosným materiálem okna je dub. Profil rámu má rozměr 82 × 90 mm a profil křídla rovněž 82 × 90 mm. Tyto hodnoty se vztahují ke konkrétně označeným konstrukčním součástem, nikoli k celkové šířce nebo výšce hotového okna. Celkový rozměr se stanovuje na míru podle zadání konkrétního otvoru. Montážní otvory mají průměr 14 mm.
Součástí konstrukce je kování Roto Frank a silikonové těsnění zasklení. Kování zajišťuje ovládání dovnitř otevíravého a sklopného křídla, zatímco silikon je použit u zasklení. Při specifikaci výrobku je užitečné rozlišovat tyto konstrukční prvky od zákaznických voleb: vybírat můžete rozměr na míru, barvu a kliku.
Výrobek nese označení CE a vztahuje se na něj pětiletá záruka. Označení EI30 je součástí přesného názvu tohoto požárně odolného okna, proto doporučujeme uvádět v projektových podkladech i poptávce celý název výrobku. Pomůže to odlišit jej od běžných otevíravých oken a od dalších typů s odlišnou konstrukcí nebo směrem otevírání.
Při čtení rozměrů vždy sledujte, ke které části se vztahují. Hodnota 82 × 90 mm patří k profilu rámu i profilu křídla, zatímco 14 mm označuje průměr montážních otvorů. Rozměry stavebního otvoru a požadovaný celkový rozměr okna jsou samostatné údaje, které je třeba předat odděleně. Předejdete tak záměně konstrukčních rozměrů za rozměry výrobku na míru.
Pro správné určení výrobku spojte v zadání jeho pevné konstrukční vlastnosti s volitelnými prvky. Mezi základní vlastnosti patří dub, izolační dvojsklo s tepelně reflexní vrstvou, silikonové těsnění zasklení a kování Roto Frank. K nim doplňte požadovaný celkový rozměr, vybraný design, barvu a preferovanou kliku. Tak vznikne srozumitelný základ pro konkrétní poptávku.
03
Okno je osazeno izolačním dvojsklem s tepelně reflexní vrstvou. Dvě tabule skla tvoří izolační zasklení a tepelně reflexní vrstva je součástí jeho skladby. Tento typ zasklení je pevně spojen s popisovaným požárně odolným oknem, takže jej při porovnávání výrobků posuzujte společně s dubovou konstrukcí, způsobem otevírání a požadavky svého projektu.
Těsnění zasklení je silikonové. Při běžné údržbě věnujte pozornost především styku skla s okolní konstrukcí a vyhněte se postupům, které by mohly silikon mechanicky poškodit. Vzhled celého okna ovlivňuje zejména zvolená barva dubové konstrukce, rozměr výrobku, počet křídel a klika; těsnění zasklení je především konstrukční součástí.
Při návrhu pohledové skladby posuzujte zasklení společně s dubovým rámem, zvolenou barvou, klikou a členěním na jedno nebo dvě křídla. Do poptávky proto přiložte pohled na otvor nebo výkres fasády a označte návaznosti na okolní okna a dveře. Získáme tak jasný kontext pro rozměr na míru i zvolenou kompozici.
Při porovnávání oken sledujte celou skladbu zasklení, nikoli pouze počet tabulí. Toto provedení používá izolační dvojsklo s tepelně reflexní vrstvou, zatímco jiné výrobky v nabídce mohou pracovat s dvojsklem nebo trojsklem a s dalšími prvky skladby. Zasklení proto porovnávejte vždy v rámci konkrétního výrobku, jeho materiálu, funkce a směru otevírání.
Skleněné plochy čistěte šetrnými prostředky určenými pro okna a měkkou pomůckou, která sklo nepoškrábe. Zvýšenou opatrnost zachovejte u okrajů zasklení a silikonového těsnění. Nepoužívejte ostré nástroje a při údržbě nezasahujte do uložení skla. Stejně šetrně postupujte u dubového povrchu a vždy zohledněte jeho konkrétní barevnou úpravu.
04
K dispozici jsou dvě základní designová řešení: „1 křídlo otevírané dovnitř“ a „2 křídla“. První varianta pracuje s jedním dovnitř otevíraným křídlem, druhá s dvojicí křídel. Při výběru zohledněte šířku a výšku otvoru, zamýšlené členění prosklené plochy a prostor, který bude v interiéru dostupný pro používání okna.
Design vybírejte podle rozměrů otvoru, zamýšleného vzhledu a prostoru pro používání okna. Poté jej spojte s rozměrem na míru, barvou a klikou. Tyto údaje tvoří společné zadání, ale každý řeší jinou část výsledku: design určuje základní kompozici, rozměr vztah k otvoru, barva vzhled dubového rámu a klika způsob každodenního ovládání.
Design „1 křídlo otevírané dovnitř“ je vhodným výchozím bodem, pokud chcete pracovat s jedním křídlem a souvislejší prosklenou kompozicí. Před volbou zkontrolujte, zda má křídlo v interiéru dostatek prostoru pro otevření a zda zůstane přístupná klika. Vhodnost konkrétního rozměru vždy posuzujte podle skutečného otvoru a okolního vybavení.
Design „2 křídla“ zvažte, pokud má být otvor členěn dvojicí křídel. K poptávce připojte jednoduchý nákres své představy a vyznačte rozměry otvoru i požadované členění. Doplňte, zda jde o pohled z interiéru, nebo z exteriéru. Naměřené hodnoty a návrhové požadavky uveďte odděleně, aby bylo jejich přiřazení jednoznačné.
U projektu s více okny označte každý otvor stejným kódem ve výkresu, rozměrové tabulce i poptávce. Ke každému kódu přiřaďte zvolený design, rozměry, barvu a kliku. Pokud se jednotlivé otvory liší, popište rozdíly přímo u nich. Tento postup usnadní orientaci v zadání a zabrání tomu, aby se požadavek určený pro jedno okno omylem přenesl na jiné.
05
Výroba na míru začíná pečlivým zaznamenáním stavebního otvoru. Rozměry ověřte na více místech a poznamenejte případné rozdíly nebo nerovnosti navazujících povrchů. Rozměr otvoru nezaměňujte s rozměrem profilu rámu či křídla. Máte-li projektovou dokumentaci, přiložte ji k naměřeným hodnotám a viditelně označte všechny rozdíly mezi výkresem a skutečným stavem.
Protože se okno otevírá dovnitř, prověřte volný prostor na interiérové straně. Do jednoduchého nákresu zakreslete ostění, parapet, nábytek, závěsy, rolety, svítidla a další prvky v dosahu křídla. Myslete také na pohodlný přístup ke klice. Pohled shora nebo z interiéru často ukáže možné překážky srozumitelněji než samotná fotografie čelní strany otvoru.
Pro sklopení musí zůstat volný také prostor u horní části křídla. Potřebná vůle se odvíjí od konkrétního rozměru a umístění okna, proto do podkladů zahrňte všechny blízké konstrukce a vybavení. Zvláštní pozornost věnujte hlubokému ostění, stínění, záclonovým kolejnicím a předmětům umístěným bezprostředně nad oknem.
U dvoukřídlové kompozice zakreslete požadovaný vztah obou částí, aniž byste předem počítali s automaticky stejnými rozměry. U jednokřídlového řešení znázorněte prostor potřebný pro pohyb celého křídla. Jednoduchý nákres doplňte údajem, zda se na otvor díváte z interiéru, nebo z exteriéru. Tím omezíte nejasnosti při čtení směru a polohy jednotlivých prvků.
Uveďte také, zda jde o nově připravovaný otvor, nebo o stávající stavební situaci. Přiložte dostupné výkresy a fotografie celku i detailů navazujících povrchů. Podklady by měly jasně odlišovat rozměry otvoru, polohu okna a okolní překážky. Čím přehledněji tyto informace uspořádáte, tím snáze lze propojit rozměr na míru s designem, barvou a klikou.
06
Dub tvoří materiálový základ okna, ale výsledný vzhled ovlivňuje více prvků současně. Patří mezi ně zvolená barva, jednokřídlová nebo dvoukřídlová kompozice, proporce okna vyrobeného na míru, klika a vztah k fasádě i interiéru. Při návrhu je posuzujte jako jeden celek, v poptávce je však uvádějte samostatně, aby byl každý požadavek jednoznačný.
Barvu okna si můžete zvolit. Při výběru zvažte odstíny fasády, dveří, okolních oken a pevných prvků interiéru. Pokud už pracujete s konkrétním označením barvy nebo referenčním vzorkem, přiložte jej k poptávce. Slovní popis může sloužit jako první vodítko, přesná reference však lépe vyjádří požadovaný vztah k ostatním částem stavby.
Jedno a dvě křídla vytvářejí odlišné členění prosklené plochy. Při porovnání si připravte jednoduché náhledy obou kompozic ve stejném otvoru a sledujte jejich vztah k okolním liniím fasády nebo interiéru. Zohledněte přitom skutečný rozměr okna. Vizuální dojem nelze oddělit od proporcí, proto samotný počet křídel není jediným kritériem výběru.
Klika je pohledově menší, ale při každodenním používání výrazný prvek. Její volbu můžete sladit s barvou okna a ostatním kováním v místnosti. Nezaměňujte ji však s údajem Roto Frank, který označuje značku okenního kování použitého v konstrukci. V poptávce stačí uvést preferenci kliky jako samostatný bod vedle designu, rozměru a barvy.
Do výsledné kompozice vstupuje také izolační dvojsklo s tepelně reflexní vrstvou. Při přípravě pohledu fasády nebo interiéru zakreslete okno ve skutečných proporcích a společně s okolními otvory. Vedle zasklení tak můžete přehledně posoudit volitelné prvky: design s jedním či dvěma křídly, rozměr na míru, barvu a kliku.
07
Související výrobky porovnávejte podle funkce, směru otevírání, materiálu, zasklení a celkové kompozice. Toto okno nabízí dubovou konstrukci, dovnitř otevíravé a sklopné křídlo a izolační dvojsklo s tepelně reflexní vrstvou. Jeho charakteristickým rysem je požárně odolné provedení EI30. U jiného výrobku proto vždy ověřte jeho vlastní specifikaci, nikoli pouze podobnost názvu nebo vzhledu.
Pokud je pro projekt rozhodující jiný směr otevírání nebo jiná skladba zasklení, můžete porovnat také ven otevíravé okno pro pasivní domy. To používá borovici doplněnou speciálním tepelně účinným materiálem a izolační trojsklo s tepelně reflexní vrstvou, teplým distančním rámečkem a argonem. Jde o samostatný výrobek s odlišným materiálem, kováním i konstrukčními rozměry.
Pro složitější kompozici otvoru může být relevantní kombinovaná okenní sestava. U ní lze vybírat mezi borovicí a dubem, případně provedením s hliníkovým opláštěním, a mezi izolačním dvojsklem a trojsklem. Volba kliky se vztahuje pouze na sestavy, jejichž uspořádání obsahuje vhodné otevíravé části. Její vlastnosti proto neposuzujte podle specifikace tohoto požárně odolného okna.
Pokud otevírání nepotřebujete, mohou být vhodným směrem k porovnání fixní okna. Nabídka zahrnuje obdélníkové, kulaté, půlkruhové, trojúhelníkové a šikmé varianty, které mají vlastní materiálové možnosti, zasklení a designy příček. Fixní provedení se zásadně liší způsobem používání, protože nemá otevíravé křídlo. Tvar proto vybírejte společně s požadovanou funkcí otvoru.
Pro průchod na balkon nebo terasu porovnávejte okno s balkonovými dveřmi, nikoli pouze podle podobné prosklené plochy. Související jednokřídlé balkonové dveře se otevírají ven a nabízejí několik kompozic se sklem, příčkami nebo výplní. Standardní a historicky laděné provedení mají vlastní materiálové možnosti. Níže uvedené související výrobky můžete otevřít a jejich specifikace posoudit samostatně. Okno pro pasivní domy s velmi nízkým Uw, otevíravé ven, Okenní sestava „Kombi“, Fixní okno (neotvíravé), Kulaté fixní okno (neotvíravé), Půlkruhové fixní okno (neotvíravé), Trojúhelníková a šikmá fixní okna (neotvíravá), Jednokřídlé balkonové dveře otevírané ven, Jednokřídlé balkonové dveře v historickém stylu, otevírané ven.
08
Poptávku začněte přesným názvem „Požárně odolné okno EI30 otevíravé dovnitř“. Pokud řešíte více otvorů, označte každý z nich jedinečným kódem a stejný kód použijte ve výkresu, tabulce rozměrů, fotografiích i textu zprávy. Snadno tak přiřadíme jednotlivé rozměry a volby ke správné poloze a odlišíme tento výrobek od ostatních oken nebo dveří v projektu.
Ke každému otvoru přiložte naměřené rozměry, dostupný výkres a fotografie stavební situace. Jasně označte, které hodnoty pocházejí ze skutečného měření a které jsou zatím pouze projektované. Pokud se rozměry na různých místech liší, uveďte jednotlivé hodnoty místo jejich nahrazení průměrem. Rozměr na míru pak lze řešit na základě přehledně uspořádaných podkladů.
Dále vyberte design „1 křídlo otevírané dovnitř“ nebo „2 křídla“. Pokud se teprve rozhodujete, napište to přímo a přiložte nákres obou zvažovaných kompozic. U dvoukřídlového designu znázorněte požadovaný vztah částí; u jednokřídlového řešení vyznačte prostor pro pohyb křídla. Vždy doplňte, zda je nákres z pohledu interiéru, nebo exteriéru.
Následně uveďte požadovanou barvu a preferenci kliky. Máte-li přesné označení odstínu nebo referenční vzorek, připojte jej ke konkrétnímu otvoru. Klika je volitelný ovládací a vzhledový prvek, zatímco Roto Frank označuje kování použité v konstrukci. Dub, silikonové těsnění zasklení a izolační dvojsklo s tepelně reflexní vrstvou již patří k základní specifikaci výrobku.
Na závěr připojte stručný seznam otázek a zvláštností daného otvoru. Přehledná poptávka by měla obsahovat název výrobku, označení polohy, rozměrové podklady, vybraný design, barvu, kliku a informace o překážkách v dosahu křídla. Není nutné opakovat stejné údaje na více místech; důležitější je jejich jednoznačné přiřazení ke správnému oknu.
Otázky a odpovědi
Ano. Rozměr na míru patří mezi dostupné možnosti nákupu. Pro poptávku si připravte naměřené hodnoty otvoru a případné výkresy. Samotné zaměření je vhodné posuzovat v souvislosti s konkrétní stavební situací a zamýšleným osazením okna.
Ano, součástí dostupných možností je volba barvy. Konkrétní odstín je dobré vybírat s ohledem na okolní rámy, dveře, fasádu a interiér. Odstín nespojujeme automaticky s konkrétním designem křídel, proto obě rozhodnutí uvádějte samostatně.
Ano. Klika patří mezi dostupné možnosti volby. Do poptávky uveďte svou preferenci a zohledněte vzhled, pohodlnou obsluhu i přístupnost po dokončení interiéru. Roto Frank označuje značku okenního kování použitého v konstrukci, nikoli samostatnou volbu značky kliky.
Silikon tvoří těsnění zasklení. Při běžné péči postupujte šetrně a nepoužívejte nástroje nebo čisticí prostředky, které by mohly silikon, povrch dřeva či sklo poškodit. Vhodný postup vždy přizpůsobte skutečnému znečištění a povrchové úpravě.
Ano, výrobek nese označení CE. V poptávce a projektových podkladech doporučujeme používat jeho úplný název včetně označení EI30, aby byl jednoznačně odlišen od ostatních typů oken.
Záruka činí 5 let.
Okno je osazeno izolačním dvojsklem s tepelně reflexní vrstvou. Těsnění zasklení je silikonové.
Vybírat můžete mezi designy „1 křídlo otevírané dovnitř“ a „2 křídla“. Obě možnosti porovnejte podle rozměrů otvoru, požadovaného členění a volného prostoru v interiéru. K poptávce přiložte nákres zvolené kompozice a uveďte, zda zachycuje pohled z interiéru, nebo z exteriéru.
Máte připravené rozměry otvoru a představu o provedení? Pošlete nám své podklady, označení jednotlivých otvorů, vybraný design, požadovanou barvu a preferenci kliky. Připojte také výkresy, fotografie a stručný seznam otázek k projektu. Na základě přehledného zadání s vámi můžeme upřesnit poptávku na toto dubové požárně odolné okno s dovnitř otevíravým a sklopným křídlem.
