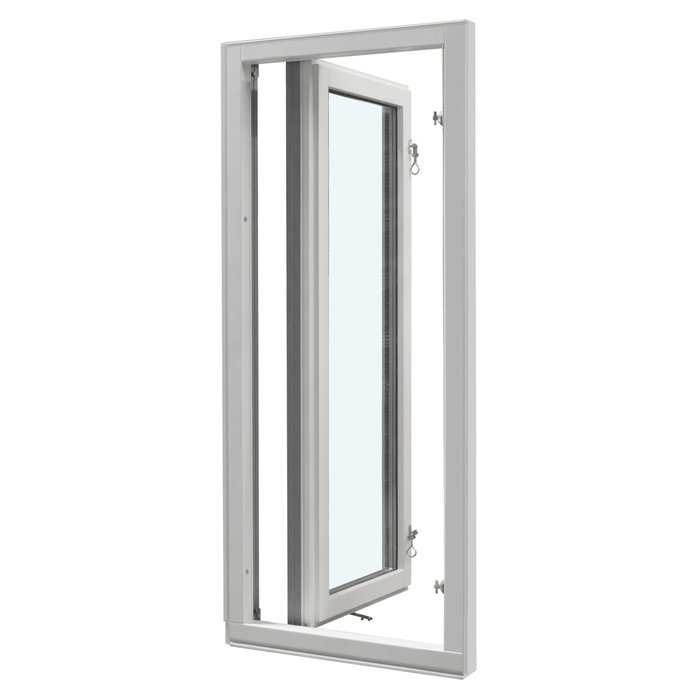

Einflügeliges Wendefenster mit vertikaler Drehachse, nach außen öffnend

Nach außen öffnendes Wendefenster nach Maß

Einflügeliges Wendefenster mit vertikaler Drehachse, nach außen öffnend

Ein nach Maß gefertigtes, einflügeliges Wendefenster aus Kiefernholz oder Eichenholz, auf Wunsch mit Aluminiumverkleidung. Wählen Sie Farbe, Griff, Verglasung und einen der benannten Sprossenentwürfe passend zu Ihrer geplanten Fensterkomposition.

Öffnungsart

Ein Flügel mit vertikaler Drehachse, nach außen öffnend

Werkstoff

Kiefernholz oder Eichenholz, jeweils auch mit Aluminiumverkleidung

Verglasung

Isolierverglasung mit Beschichtung, warmer Kante und Argongasfüllung

Gestaltung

Farb-, Griff- und Sprossenauswahl

01

Bedienung und Umgang im Alltag

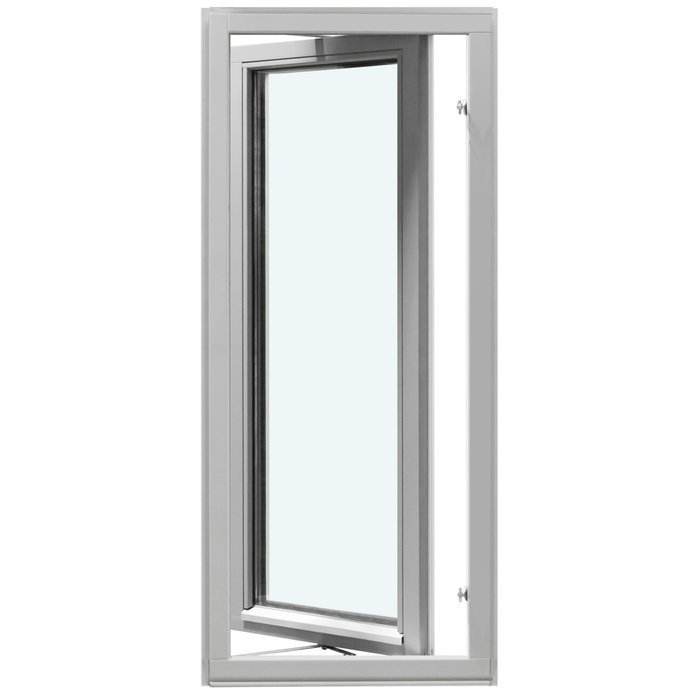

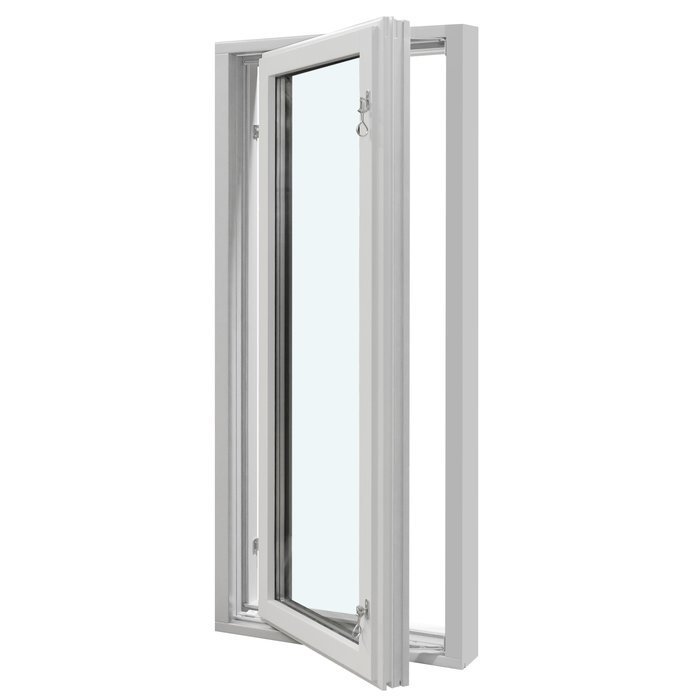

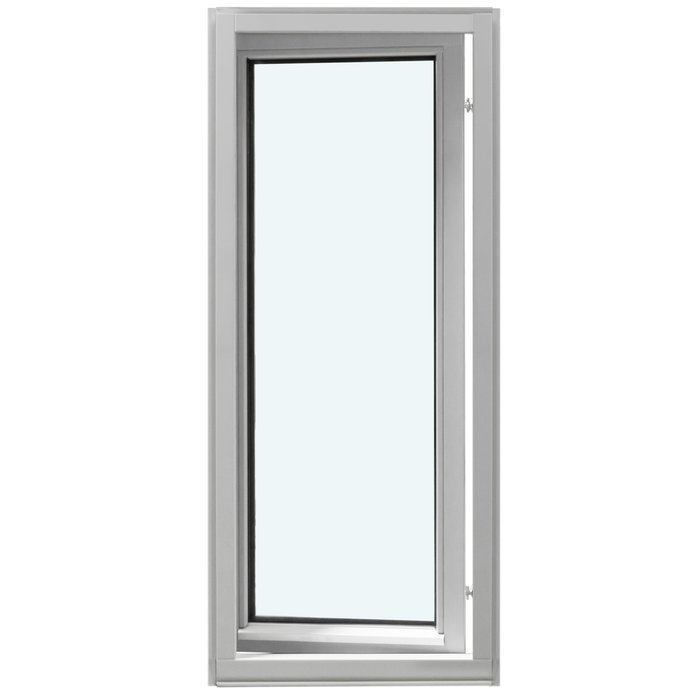

Das prägende Merkmal dieses Fensters ist die Bewegung des einzelnen Flügels um eine vertikale Drehachse. Anders als bei einem gewöhnlichen seitlich angeschlagenen Flügel ergibt sich daraus eine wendende Bewegung. Das Fenster öffnet nach außen. Für die tägliche Nutzung bedeutet das vor allem, dass die vorgesehene Bewegungsart schon bei der Planung bewusst berücksichtigt werden sollte. Sie erhalten kein beliebig konfiguriertes Öffnungssystem, sondern einen klar bezeichneten Fenstertyp mit einem Flügel und vertikaler Drehachse.

Der Griff gehört zu den Merkmalen, die Sie für Ihre Zusammenstellung auswählen können. Betrachten Sie ihn sowohl als Bedienelement als auch als sichtbaren Teil des Fensters. Welche Griffgestaltung gut passt, hängt von Ihrer gewünschten Innenansicht, dem Werkstoff und der Rahmenfarbe ab. Zur Beschlagausstattung gehören Komponenten von SPILKA und IPA; Ihre Griffauswahl geben Sie separat in der Anfrage an.

Eine ruhige, kontrollierte Handhabung ist im Alltag grundsätzlich sinnvoll. Bewegen Sie den Flügel über den vorgesehenen Griff und vermeiden Sie es, ihn an Sprossen, Glas oder Rahmenteilen zu ziehen. Legen Sie keine Gegenstände in den Bewegungsbereich und behandeln Sie Dichtungen sowie beschichtete oder verkleidete Oberflächen mit geeigneten Pflegemitteln. Konkrete Pflegehinweise sollten sich stets nach der bestellten Materialausführung richten, weil Holzoberflächen und Aluminiumverkleidungen unterschiedliche Oberflächen besitzen können.

Wenn mehrere Personen das Fenster nutzen, ist eine einheitliche Bedienung über den vorgesehenen Griff sinnvoll. Halten Sie den Bewegungsbereich des nach außen öffnenden Flügels frei und berücksichtigen Sie die Wendebewegung auch bei außen liegenden Bauteilen oder Gegenständen. So passt die Nutzung des einflügeligen Fensters mit vertikaler Drehachse dauerhaft zum geplanten Einbauort.

02

Konstruktion und Bauteilmaße auf einen Blick

Alle zahlenbezogenen Produktspezifikationen sind hier gebündelt. Der Blendrahmen hat das Bauteilmaß 105 × 57 mm. Bei einer Ausführung mit Aluminiumverkleidung beträgt das entsprechende Bauteilmaß 115 × 57 mm. Der Flügelrahmen hat das Bauteilmaß 76 × 65 mm; mit Aluminiumverkleidung lautet das Bauteilmaß 86 × 65 mm. Diese Angaben bezeichnen die jeweiligen Rahmenkomponenten. Sie sind nicht als Tiefe, Breite und Höhe des gesamten Fensters zu lesen und ersetzen nicht die auf Ihr Vorhaben bezogenen Bestellmaße.

Für die Montagebohrungen ist ein Durchmesser von 14 mm angegeben. Dieses Maß gehört ausschließlich zu den Bohrungen und darf nicht mit dem Bestellmaß oder den Abmessungen der Bauöffnung verwechselt werden. Bei der Verglasung wählen Sie zwischen einem 2-fach- und einem 3-fach-Isolierglasaufbau. Das Fenster ist CE-gekennzeichnet und wird mit fünf Jahren Garantie angeboten.

Als Rahmenwerkstoff stehen Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz und Eichenholz mit Aluminiumverkleidung zur Verfügung. Die Verkleidung verändert die genannten Komponentenmaße des Blend- und Flügelrahmens. Deshalb sollte bereits bei der Anfrage eindeutig feststehen, ob Sie eine reine Holzausführung oder eine Ausführung mit Aluminiumverkleidung wünschen. Die Werkstoffentscheidung gehört zur konkreten Produktzusammenstellung und sollte zusammen mit den Bestellmaßen festgehalten werden.

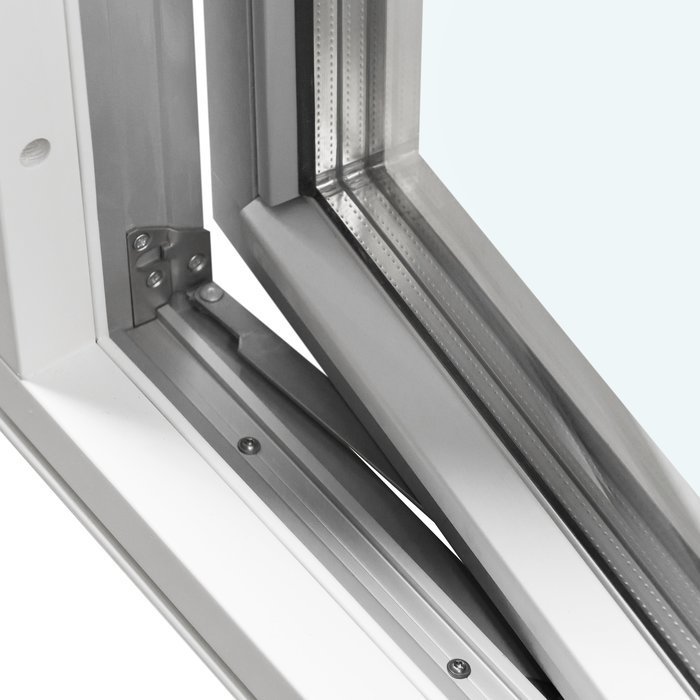

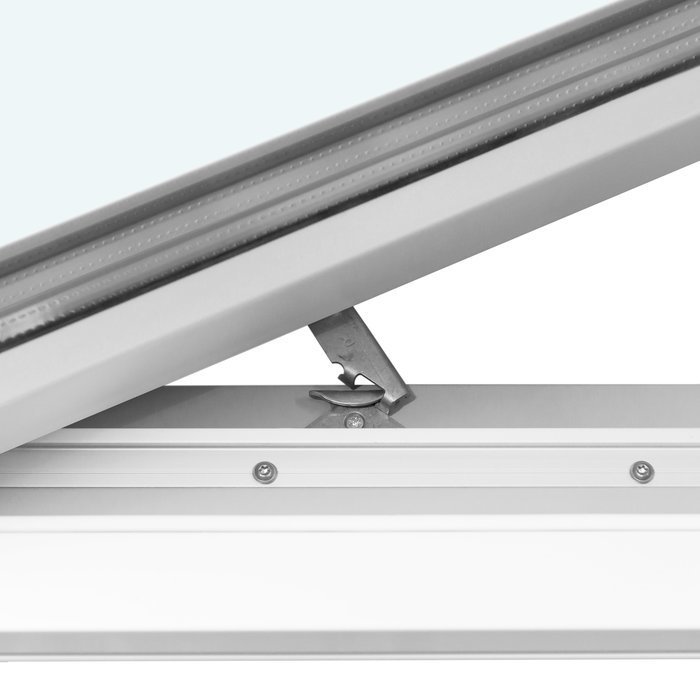

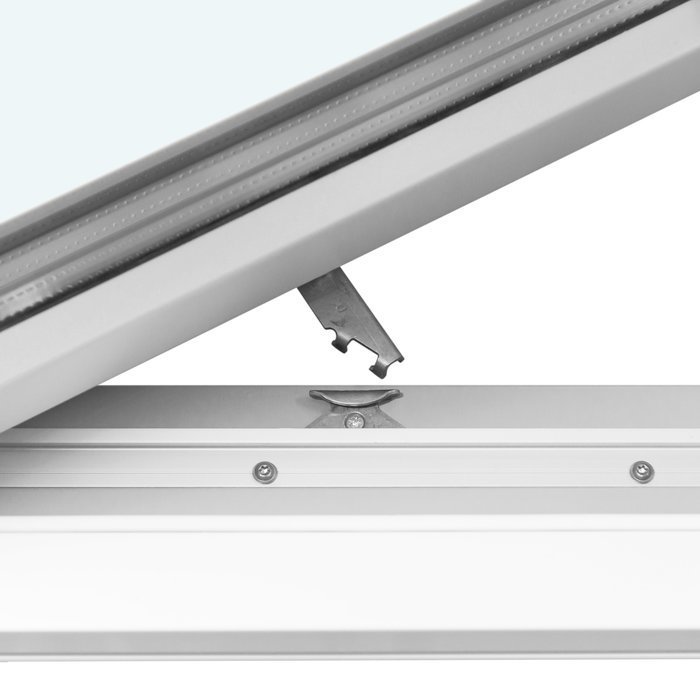

Zur Beschlagausstattung gehören Komponenten von SPILKA und IPA; für Ihre Zusammenstellung wählen Sie den Griff. Die Glasdichtungen bestehen aus schwarzem Gummi. Stimmen Sie für die gewünschte Fensteransicht vor allem Werkstoff, mögliche Aluminiumverkleidung, Farbe, Verglasung und Sprossenentwurf miteinander ab. So werden die sichtbaren Gestaltungsmerkmale gemeinsam betrachtet, während Beschläge und Dichtungen ihre jeweilige Funktion im Fensteraufbau erfüllen.

05

Die vorgesehene Öffnung richtig beurteilen

Da das Fenster nach Maß angeboten wird, beginnt eine verlässliche Anfrage mit der Beurteilung der vorgesehenen Bauöffnung. Erfassen Sie nicht nur ein einzelnes Maß, sondern prüfen Sie die Öffnung an mehreren Stellen. Abweichungen in bestehenden Bauteilen können für die Planung relevant sein. Bestellmaße sollten eindeutig bezeichnet werden, damit klar ist, worauf sich jede Angabe bezieht. Die Bauteilmaße von Blend- und Flügelrahmen dürfen nicht als Ersatz für die Maße der Wandöffnung verwendet werden.

Berücksichtigen Sie außerdem, dass der Flügel nach außen öffnet und sich um eine vertikale Achse wendet. Der äußere Bewegungs- und Freiraum muss daher zur Einbausituation passen. Fassadenvorsprünge, Laibungen, Geländer, außen liegende Verschattungen, Pflanzen oder andere Bauteile können den nutzbaren Bereich beeinflussen. Diese Beispiele sind Prüfpunkte für Ihr Projekt und keine Aussage darüber, welche Umgebung grundsätzlich geeignet ist. Entscheidend ist die konkrete räumliche Situation vor Ort.

Auch innen sollten Sie die geplante Bedienposition betrachten. Der Griff muss im Nutzungskonzept sinnvoll erreichbar sein, und die Fensteranordnung sollte zur vorgesehenen Möblierung sowie zur Nutzung des Raumes passen. Daraus folgt keine festgelegte Einbauhöhe; sie muss im jeweiligen Projekt bestimmt werden. Wenn Brüstungen, Arbeitsflächen oder andere Bauteile angrenzen, nehmen Sie diese in Ihre Skizze auf, damit die Lage des Fensters verständlich wird.

Bei einem Neubau können Planmaße eine geeignete Ausgangsbasis sein. Im Bestand empfiehlt sich eine sorgfältige Aufnahme des tatsächlichen Zustands. Wenn Sie unsicher sind, lassen Sie die Einbausituation fachkundig prüfen. Teilen Sie in Ihrer Anfrage klar mit, ob Ihre Angaben Öffnungsmaße, Fenstermaße oder andere Bezugswerte darstellen. Eine einfache beschriftete Skizze kann helfen, Achslage, Innen- und Außenseite sowie angrenzende Bauteile nachvollziehbar zuzuordnen, ohne technische Details zu erraten.

06

Material, Farbe und visuelle Komposition

Die Materialwahl prägt die Erscheinung des Fensters sowohl im Detail als auch im Zusammenspiel mit der Fassade. Sie können Kiefernholz oder Eichenholz wählen. Beide Holzarten sind außerdem in einer Ausführung mit Aluminiumverkleidung erhältlich. Damit entscheiden Sie nicht nur über eine Materialbezeichnung, sondern über die visuelle Zusammensetzung der Rahmenflächen. Eine Aluminiumverkleidung sollte ausdrücklich in der Anfrage genannt werden, weil sie eine eigene Ausführung darstellt.

Zusätzlich können Sie die Farbe wählen. Geben Sie Ihren gewünschten Farbton bei der Anfrage möglichst eindeutig an und stimmen Sie ihn mit Werkstoff, Aluminiumverkleidung und Sprossenbild ab. Berücksichtigen Sie dabei das Zusammenspiel mit Fassade, Dach, Türen und weiteren Fenstern. So können Sie entweder eine zurückhaltende Gesamtwirkung planen oder das Fenster bewusst als gestalterischen Akzent einsetzen.

Auch der Sprossenentwurf beeinflusst die Proportion. Eine freie Glasansicht betont die zusammenhängende Fläche, während horizontale und vertikale Linien die Ansicht ordnen. Zusammen mit Farbe und Material kann dasselbe Fenster dadurch ruhiger oder stärker gegliedert erscheinen. Wählen Sie diese Merkmale als Gesamtbild: zuerst die gewünschte Rahmenwirkung, dann die Gliederung der Glasfläche und anschließend einen Griff, der sich in diese Komposition einfügt.

Bei der Werkstoffwahl unterscheiden Sie zwischen einer reinen Holzausführung und Kiefernholz oder Eichenholz mit Aluminiumverkleidung. Halten Sie diese Entscheidung ausdrücklich fest, denn für die verkleideten Ausführungen gelten andere Bauteilmaße an Blend- und Flügelrahmen. Ergänzen Sie den gewünschten Farbton und betrachten Sie die Auswahl zusammen mit Verglasung, Sprossenbild und Griff. So entsteht eine klar definierte Material- und Farbkomposition für Ihr Fenster.

Wenn das Fenster neben weiteren Öffnungselementen angeordnet wird, können wiederkehrende Linien eine zusammenhängende Ansicht unterstützen. Vergleichen Sie Sprossenhöhen, Rahmenwirkung und Farbrichtung jedoch projektbezogen; eine automatische Übereinstimmung mit anderen Produkttypen ist nicht zugesichert. Halten Sie gewünschte gestalterische Beziehungen in einer kurzen Beschreibung oder Skizze fest, statt davon auszugehen, dass ähnliche Produktnamen zu identischen Ansichten führen.

07

Verwandte Fenstertypen und Türen einordnen

Der wichtigste Vergleichspunkt zwischen verwandten Fenstern ist die Öffnungsart. Dieses Modell besitzt einen einzelnen, nach außen öffnenden Flügel mit vertikaler Drehachse. Im Sortiment finden Sie daneben ein- und zweiflügelige, nach innen öffnende Fenster mit Kippfunktion. Sie eignen sich für andere Bedienungs- und Raumsituationen und sollten daher nicht allein nach einer ähnlichen Rahmen- oder Glasansicht ausgewählt werden.

Für Vorhaben, bei denen eine EI30-Produktklassifizierung gefragt ist, stehen eigenständige Brandschutzfenster zur Auswahl. Dazu gehören eine nach innen öffnende Ausführung aus Eiche und ein nach außen öffnendes Brandschutz-Schwingfenster aus Eiche, jeweils mit 2-Scheiben-Isolierglas und wärmereflektierender Beschichtung. Diese Klassifizierung gehört ausschließlich zu den entsprechend bezeichneten Produkten und nicht zu dem hier vorgestellten Wendefenster.

Als weitere Alternative gibt es ein nach außen öffnendes Passivhausfenster mit der Produktbezeichnung Super Low Uw. Es besteht aus Kiefer mit einem speziellen wärmedämmenden Material und besitzt 3-Scheiben-Isolierglas mit wärmereflektierender Beschichtung, warmer Kante und Argongasfüllung. Für größere oder gegliederte Fensterkompositionen kann außerdem das Kombinationsfenster relevant sein, dessen konkrete Zusammenstellung passend zum Vorhaben festgelegt wird.

Wenn ein bodennahes Öffnungselement geplant ist, können die verwandten einflügeligen Terrassentüren eine passende Vergleichsgruppe bilden. Angeboten werden eine reguläre und eine Ausführung im historischen Stil, beide nach außen öffnend. Je nach gewähltem Entwurf sind Verglasung, Sprossen und eine Füllung vorgesehen. Fenster und Terrassentüren bleiben dabei eigenständige Produkte, deren Maße, Werkstoffe und Aufbau jeweils separat ausgewählt werden.

Unterhalb dieses Abschnitts finden Sie die zugehörigen Produkte mit ihren vollständigen Katalogbezeichnungen. Vergleichen Sie zunächst Öffnungsrichtung, Flügelzahl und Produkttyp. Prüfen Sie danach Werkstoff, Verglasung und die verfügbaren Gestaltungsvarianten. Auf diese Weise lässt sich leichter entscheiden, ob das einflügelige Wendefenster, ein nach innen öffnendes Fenster, eine Spezialausführung, ein Kombinationsfenster oder eine Terrassentür besser zu Ihrer Planung passt. Einflügeliges Fenster, nach innen öffnend, Zweiflügeliges Fenster, nach innen öffnend, Brandschutzfenster EI30, nach innen öffnend, Brandschutz-Schwingfenster EI30, nach außen öffnend, Passivhausfenster Super Low Uw, nach außen öffnend, Kombinationsfenster, Terrassentür, einflügelig, nach außen öffnend, Terrassentür im historischen Stil, einflügelig, nach außen öffnend.

08

Ihre Anfrage in wenigen Schritten vorbereiten

Beginnen Sie mit einer klaren Bezeichnung des Produkts: einflügeliges Wendefenster mit vertikaler Drehachse, nach außen öffnend. Ergänzen Sie anschließend die nachvollziehbar aufgenommenen Maße und kennzeichnen Sie, worauf sie sich beziehen. Eine einfache Skizze mit Innen- und Außenseite kann Missverständnisse vermeiden. Wenn die Öffnung unregelmäßig oder die Anschlusssituation komplex ist, beschreiben Sie dies kurz und lassen Sie die Aufnahme bei Bedarf fachkundig prüfen.

Legen Sie danach den Werkstoff fest. Notieren Sie Kiefernholz oder Eichenholz und geben Sie ausdrücklich an, ob Sie eine Aluminiumverkleidung wünschen. Fügen Sie Ihren Farbwunsch hinzu, ohne sich allein auf allgemeine Begriffe wie hell oder dunkel zu verlassen. Falls Ihnen bereits eine eindeutige Farbbezeichnung vorliegt, verwenden Sie diese bei der Abstimmung. So bleibt die gewünschte Rahmenwirkung von Anfang an verständlich.

Wählen Sie anschließend den Verglasungsaufbau und übernehmen Sie den vollständigen Namen des gewünschten Sprossenentwurfs. Gerade bei den glasteilenden Ausführungen ist die genaue Formulierung wichtig. Ergänzen Sie Ihre Griffauswahl als eigenen Punkt. Die Beschlagmarken müssen Sie nicht als Wahlmöglichkeit behandeln, da aus ihrer Nennung keine kundenseitige Markenauswahl folgt.

Prüfen Sie zum Abschluss, ob angrenzende Fenster oder Türen gestalterisch einbezogen werden sollen. Beschreiben Sie gewünschte Bezugslinien oder eine gemeinsame Farbrichtung und fassen Sie Ihre Auswahl übersichtlich zusammen: Produktbezeichnung, Maß mit eindeutigem Bezug, Werkstoff, Aluminiumverkleidung, Farbe, 2-fach- oder 3-fach-Verglasung, vollständiger Name des Sprossenentwurfs und Griff. Ergänzen Sie relevante Besonderheiten der Öffnung oder angrenzender Bauteile. Eine klar gegliederte Anfrage schafft eine gute Grundlage für die Abstimmung Ihres Wendefensters nach Maß.

Ist das Wendefenster nach Maß erhältlich?

Ja. Das Fenster wird nach Maß angeboten. Für die Anfrage benötigen wir nachvollziehbare Angaben zur vorgesehenen Öffnung. Da Bausituationen unterschiedlich ausfallen, sollten die Maße sorgfältig aufgenommen und bei Bedarf von einer fachkundigen Person geprüft werden.

Welche Werkstoffe kann ich wählen?

Zur Auswahl stehen Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz und Eichenholz mit Aluminiumverkleidung. Die passende Ausführung hängt unter anderem von Ihrer gewünschten Materialwirkung und der geplanten Gestaltung des Gebäudes ab.

Kann ich eine Farbe für das Fenster auswählen?

Ja, eine Farbwahl gehört zu den verfügbaren Kaufentscheidungen. Stimmen Sie den gewünschten Farbton zusammen mit dem Werkstoff und einer möglichen Aluminiumverkleidung ab, da diese Merkmale gemeinsam den visuellen Gesamteindruck des Fensters bestimmen.

Gibt es eine Griffauswahl?

Ja. Neben Maß, Farbe und weiteren Ausführungsmerkmalen können Sie auch einen Griff auswählen. Geben Sie Ihren Griffwunsch bei der Anfrage an, damit er als eigener Bestandteil Ihrer gewünschten Produktzusammenstellung berücksichtigt werden kann.

Welche Verglasung ist für das Wendefenster erhältlich?

Sie können zwischen 2-fach- und 3-fach-Isolierverglasung wählen. Beide Glasaufbauten umfassen eine wärmereflektierende Beschichtung, eine warme Kante in der Ausführung CHR und eine Argongasfüllung. Geben Sie die gewünschte Variante zusammen mit Maß, Werkstoff und Sprossenentwurf in Ihrer Anfrage an.

Ist das Fenster CE-gekennzeichnet?

Das Fenster ist CE-gekennzeichnet. Die Kennzeichnung gehört zu den bestätigten Produktmerkmalen. Wenn Sie für Ihr Bauvorhaben bestimmte Unterlagen oder Angaben benötigen, nennen Sie diese bitte konkret in Ihrer Anfrage, damit der Bedarf eindeutig zugeordnet werden kann.

Wie lange gilt die Garantie?

Die Garantie beträgt fünf Jahre. Bewahren Sie die zu Ihrer Bestellung gehörenden Informationen auf und beachten Sie die für das Produkt bereitgestellten Hinweise zu Nutzung und Pflege. So bleiben Ausführung und Bestellung später eindeutig nachvollziehbar.

Welche Angaben sollte ich für eine Anfrage bereithalten?

Hilfreich sind die Maße der vorgesehenen Öffnung, der gewünschte Werkstoff, die Entscheidung für oder gegen eine Aluminiumverkleidung, die Farbe, der Sprossenentwurf, die Verglasung und der Griff. Ergänzen Sie Besonderheiten Ihrer Einbausituation möglichst verständlich.

Ihre Fensteranfrage gezielt vorbereiten

Bereiten Sie die Maße der vorgesehenen Öffnung, Ihren bevorzugten Werkstoff, die gewünschte Farbe, den Sprossenentwurf, den Verglasungsaufbau und Ihre Griffauswahl vor. Teilen Sie uns außerdem mit, ob eine Aluminiumverkleidung vorgesehen ist. So können wir Ihre Anfrage zum einflügeligen Wendefenster klar einordnen und die gewählte Zusammenstellung gemeinsam mit Ihnen abstimmen.
