Schwingfenster, nach außen öffnend

Nach außen öffnen, Gestaltung gezielt abstimmen

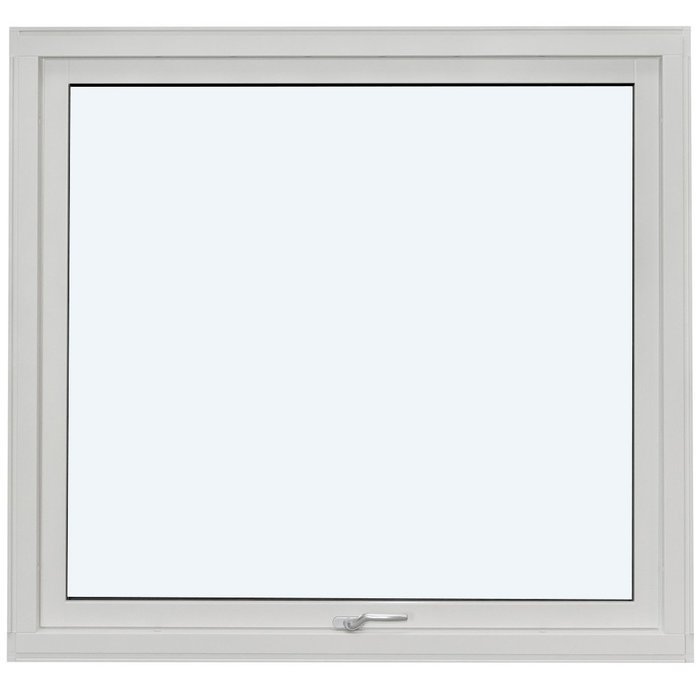

Schwingfenster, nach außen öffnend

Ein nach Maß gefertigtes Schwingfenster mit Hebefunktion, wahlweise aus Kiefernholz oder Eichenholz, auch mit Aluminiumverkleidung, sowie mit Isolierverglasung und verschiedenen Sprossenbildern.

Öffnungsart

Nach außen öffnender Flügel mit Hebefunktion

Material

Kiefernholz oder Eichenholz, jeweils auch mit Aluminiumverkleidung

Verglasung

Isolierglas mit wärmereflektierender Beschichtung, warmer Kante und Argonfüllung

Kennzeichnung

CE-gekennzeichnet

01

Bedienung und täglicher Umgang

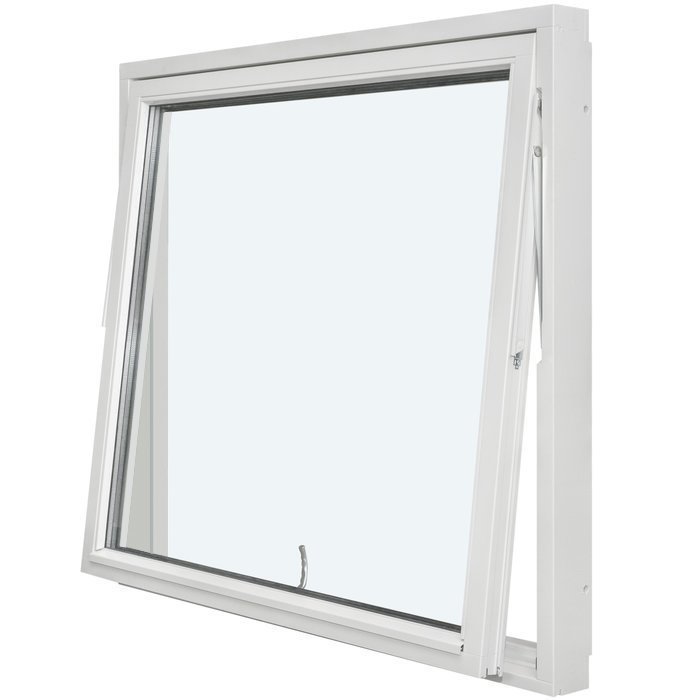

Dieses Schwingfenster ist als nach außen öffnender Flügel mit Hebefunktion ausgeführt. Beim Öffnen bewegt sich der Flügel zur Außenseite. Diese Bewegungsrichtung unterscheidet das Produkt von Fenstern, deren Flügel in den Innenraum schwenken. Im Alltag sollten Sie die Bedienung bewusst und gleichmäßig ausführen und den Flügel nicht an der Verglasung, an Sprossen oder an anderen nicht zur Bedienung vorgesehenen Bauteilen bewegen. Der gewählte Griff ist der vorgesehene Kontaktpunkt für das Öffnen und Schließen.

Die Hebefunktion gehört fest zu dieser Öffnungsart. Die Griffausführung wählen Sie separat und können sie optisch auf Holzart, Farbe und Sprossenbild abstimmen. Für den Alltag ist außerdem wichtig, dass der Griff an der vorgesehenen Fensterposition gut erreichbar ist. Beziehen Sie deshalb Brüstung, angrenzende Möbel und die übliche Bedienposition frühzeitig in Ihre Auswahl ein.

Halten Sie den Bewegungsbereich des nach außen öffnenden Flügels frei von Pflanzen, abgestellten Gegenständen und anderen Hindernissen. Prüfen Sie dabei nicht nur die unmittelbare Fensteröffnung, sondern auch angrenzende Bauteile und Außenbereiche. Wenn verschiedene Personen das Fenster nutzen, hilft ein kurzer Hinweis auf die nach außen gerichtete Bewegung, damit der Flügel kontrolliert über den Griff geöffnet und geschlossen wird.

Beim Schließen sollte der Flügel kontrolliert an den Rahmen geführt und über den Griff bedient werden. Vermeiden Sie eine Belastung durch Ziehen oder Drücken an Sprossen und Glasflächen. Sichtbare Verschmutzungen an Rahmen, Griff und Glas können mit einer zur jeweiligen Oberfläche geeigneten Methode entfernt werden. Welche Pflege für die gewählte Holzoberfläche, Farbe oder Aluminiumverkleidung passend ist, sollte sich stets nach der tatsächlich bestellten Ausführung richten.

An schwer erreichbaren Einbaupositionen sollte die spätere Bedienung schon bei der Planung geprüft werden. Entscheidend ist, dass der Griff sicher erreichbar bleibt und sich der Flügel kontrolliert bewegen lässt. Beschreiben Sie eine hohe Brüstung, eine tiefe Laibung, feste Einbauten oder andere Besonderheiten daher bereits in Ihrer Anfrage, damit die vorgesehene Nutzung von Anfang an berücksichtigt werden kann.

02

Konstruktion, Bauteilmaße und technische Angaben

Der Blendrahmen misst 105 × 57 mm. Bei einer Ausführung mit Aluminiumverkleidung misst er 115 × 57 mm. Der Flügelrahmen hat ein Maß von 76 × 65 mm; mit Aluminiumverkleidung beträgt dieses Maß 86 × 65 mm. Diese Werte sind Bauteilmaße der genannten Rahmenprofile. Sie dürfen nicht pauschal als Tiefe, Breite oder Höhe der gesamten Fensteröffnung verstanden werden. Das fertige Fenstermaß wird für Ihr Projekt nach Maß festgelegt.

Die Montagebohrungen haben einen Durchmesser von 14 mm; als Beschläge sind Komponenten von SPILKA angegeben. Berücksichtigen Sie die Montagebohrungen und Rahmenprofile stets zusammen mit dem vorhandenen Wandaufbau, den Anschlüssen und der vorgesehenen Befestigung. Für die Anfrage ist eine klare Trennung zwischen Bauöffnungsmaß, gewünschtem Fenstermaß und den hier genannten Bauteilmaßen besonders wichtig.

Die Verglasung ist als 2-fach oder 3-fach verglaste Isolierglaseinheit erhältlich. Zum Aufbau gehören eine wärmereflektierende Beschichtung, ein Abstandhalter mit warmer Kante vom Typ CHR und Argongas. Schwarze Gummidichtungen dienen als Verglasungsdichtungen. Geben Sie den gewünschten Scheibenaufbau bei Ihrer Anfrage separat an, damit er eindeutig mit der übrigen Konfiguration verknüpft werden kann.

Für das Schwingfenster gilt eine Garantie von 5 Jahren; außerdem ist das Produkt CE-gekennzeichnet. Halten Sie in Ihrer Anfrage das gewünschte Gesamtmaß, die Materialausführung, eine mögliche Aluminiumverkleidung, die Verglasung und die Gestaltung eindeutig fest. Ergänzen Sie Angaben zur Einbauposition und zu relevanten baulichen Anforderungen, damit die Konfiguration übersichtlich und positionsbezogen zusammengestellt werden kann.

Als Materialien stehen Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz und Eichenholz mit Aluminiumverkleidung zur Verfügung. Bei den verkleideten Ausführungen bleibt das gewählte Holz die Grundlage der Materialkombination und wird durch die Aluminiumverkleidung ergänzt. Beachten Sie dabei die unterschiedlichen Profilmaße: Blend- und Flügelrahmen mit Aluminiumverkleidung weisen die oben jeweils ausdrücklich zugeordneten Maße auf.

05

Die vorgesehene Öffnung richtig beurteilen

Da sich der Flügel nach außen öffnet, gehört der Bereich vor dem Fenster zur Planung. Prüfen Sie dort Laibungen, Geländer, Bepflanzung, Fensterbänke und regelmäßig abgestellte Gegenstände. Der benötigte freie Bewegungsbereich hängt vom geplanten Fenstermaß und der konkreten Einbauposition ab. Dokumentieren Sie mögliche Hindernisse deshalb gemeinsam mit den Maßen der vorgesehenen Öffnung.

Nehmen Sie die Maße der vorgesehenen Bauöffnung nachvollziehbar auf und unterscheiden Sie diese von den Profilmaßen einzelner Bauteile. Eine Wandöffnung ist nicht mit einem Blendrahmenprofil oder Flügelrahmenprofil gleichzusetzen. Erfassen Sie außerdem, ob die Öffnung rechtwinklig und gleichmäßig ausgeführt ist und ob vorhandene Anschlüsse, Verkleidungen oder Fensterbänke berücksichtigt werden müssen. Welche Messpunkte für Ihr Vorhaben erforderlich sind, hängt von der baulichen Situation ab.

Auch die Innenraumseite bleibt für den täglichen Gebrauch wichtig, obwohl sich der Flügel nach außen bewegt. Prüfen Sie, ob der Griff von der üblichen Bedienposition aus gut erreichbar ist und ob Möbel, Arbeitsflächen, eine tiefe Laibung oder feste Einbauten den Zugriff erschweren. Solche Angaben sind besonders bei hohen Brüstungen oder ungewöhnlichen Einbausituationen hilfreich und sollten in der Projektbeschreibung nicht fehlen.

Bei einer Sanierung kann es hilfreich sein, die bestehende Öffnung, den Wandaufbau und vorhandene Anschlussdetails getrennt zu dokumentieren. Bei einem Neubau sollten die geplanten Rohbaumaße und die vorgesehene Lage des Fensters eindeutig bezeichnet sein. Fotos können bei einer Anfrage zusätzlichen Kontext geben, ersetzen jedoch keine Maßangaben. Achten Sie darauf, dass alle Angaben derselben Öffnung zugeordnet sind, besonders wenn mehrere Fenster geplant werden.

Bei der Maßanfertigung wird das Fenster auf Grundlage der vereinbarten Größenangaben für Ihr Projekt zusammengestellt. Kontrollieren Sie deshalb vor Ihrer Anfrage, worauf sich jeder Messwert bezieht, und ordnen Sie alle Angaben eindeutig der jeweiligen Öffnung zu. Bauöffnungsmaße, Einbaulage, äußerer Bewegungsbereich und Erreichbarkeit des Griffs ergeben zusammen eine verlässliche Grundlage für die weitere Produktauswahl.

06

Material, Farbe und visuelle Komposition

Die Materialwahl prägt den Rahmen und damit einen wesentlichen Teil der sichtbaren Fensterwirkung. Zur Auswahl stehen Kiefernholz und Eichenholz; beide Holzarten sind auch mit Aluminiumverkleidung erhältlich. Entscheiden Sie daher zunächst, welche Holzart zu Ihrem Projekt passt, und anschließend, ob Sie die reine Holzausführung oder die entsprechende Kombination mit Aluminiumverkleidung bevorzugen.

Zusätzlich können Sie eine Farbe wählen und auf Fassadenflächen, benachbarte Fenster oder die gewünschte Innenraumwirkung abstimmen. Nennen Sie die Farbe in Ihrer Anfrage immer zusammen mit der konkreten Materialausführung. Oberfläche, Licht und angrenzende Materialien beeinflussen die Wahrnehmung, weshalb sich eine Farbauswahl am besten im Zusammenhang mit Holzart, Aluminiumverkleidung, Sprossenbild und Griff beurteilen lässt.

Das Sprossenbild ist ein weiterer prägender Bestandteil der Komposition. Ohne Sprossen bleibt die Glasfläche optisch zusammenhängender. Horizontale Sprossen greifen waagerechte Linien auf, vertikale Sprossen betonen eine aufrechte Teilung, und kombinierte Muster bilden ein deutlicheres Raster. Alle angebotenen Varianten beziehen sich auf den einzelnen Flügel des nach außen öffnenden Schwingfensters.

Auch der Griff gehört zur sichtbaren Zusammenstellung und kann gemeinsam mit Farbe, Holzart und Sprossenbild gewählt werden. Berücksichtigen Sie neben der optischen Wirkung ebenso die Erreichbarkeit an der vorgesehenen Einbauposition. Die konstruktiv eingesetzten SPILKA-Beschläge und die wählbare Griffausführung sind dabei getrennte Punkte Ihrer Produktkonfiguration.

Für ein ruhiges Gesamtbild kann es sinnvoll sein, wenige klare Bezugspunkte festzulegen, etwa die Linien benachbarter Fenster und eine wiederkehrende Rahmenfarbe. Bei einem stärker gegliederten Entwurf kann ein Sprossenmuster gezielt Fassadenachsen aufnehmen. Diese Beispiele sollen Ihnen helfen, Entscheidungen zu ordnen; sie sind keine gestalterischen Regeln. Maßgeblich bleibt Ihre gewünschte Kombination aus Material, Verkleidung, Farbe, Griff, Glas und Sprossen.

07

Schwingfenster mit verwandten Produkttypen vergleichen

In unserer verwandten Auswahl finden Sie neben diesem Schwingfenster auch nach außen öffnende Drehfenster und einflügelige Terrassentüren. Für die erste Einordnung ist entscheidend, ob Sie ein Fenster oder einen begehbaren Zugang planen und welche Öffnungsart zu Ihrem Vorhaben passt. Vergleichen Sie anschließend Flügelzahl, Material, Verglasung und die angebotenen Gestaltungsvarianten des jeweiligen Produkts.

Bei den verwandten Drehfenstern stehen einflügelige und zweiflügelige Varianten zur Auswahl. Die Standardausführungen sind aus Kiefernholz oder Eichenholz erhältlich, jeweils auch mit Aluminiumverkleidung. Daneben gibt es Produkte im historischen Stil aus Kiefernholz oder Eichenholz. Wenn Sie zwischen diesen Fenstertypen wählen, sollten Sie vor allem die gewünschte Flügelzahl und Materialausführung mit der vorhandenen Fassadengliederung abgleichen.

Die verwandten „Kombi“-Drehfenster verbinden ein festverglastes Feld mit einem zu öffnenden Flügel und bieten dafür mehrere festgelegte Sprossenbilder. Auch hier gibt es eine Standardausführung mit optionaler Aluminiumverkleidung sowie eine Variante im historischen Stil aus Kiefernholz oder Eichenholz. Diese Produktgruppe eignet sich als Vergleich, wenn Ihre Planung neben einem beweglichen Flügel zusätzlich eine festverglaste Fläche vorsieht.

Für einen Zugang zur Terrasse kommen die verwandten einflügeligen, nach außen öffnenden Terrassentüren infrage. Je nach Ausführung sind Gestaltungen mit Verglasung, Sprossen und Paneel vorgesehen. Als Materialien stehen bei der Standardvariante Kiefernholz und Eichenholz, jeweils auch mit Aluminiumverkleidung, zur Auswahl; die Ausführung im historischen Stil ist in Kiefernholz oder Eichenholz erhältlich. Prüfen Sie diese Türprodukte separat, wenn ein Durchgang statt einer reinen Fensteröffnung benötigt wird.

Die folgende verwandte Auswahl hilft Ihnen, die ausdrücklich benannten Produktarten zu öffnen und ihre jeweiligen Angaben separat zu prüfen: Einflügeliges Drehfenster, nach außen öffnend, Einflügeliges Drehfenster im historischen Stil, nach außen öffnend, Zweiflügeliges Drehfenster, nach außen öffnend, Zweiflügeliges Drehfenster im historischen Stil, nach außen öffnend, Drehfenster „Kombi“, nach außen öffnend, Drehfenster „Kombi“ im historischen Stil, nach außen öffnend, Terrassentür, einflügelig, nach außen öffnend, Terrassentür im historischen Stil, einflügelig, nach außen öffnend.

08

Ihre Anfrage Schritt für Schritt vorbereiten

Beginnen Sie mit einer eindeutigen Projektzuordnung. Notieren Sie, für welchen Raum, Gebäudeteil oder welche Fensterposition die Anfrage gilt. Wenn mehrere Öffnungen vorgesehen sind, vergeben Sie verständliche Bezeichnungen, damit Maße und Gestaltungswünsche nicht vertauscht werden. Halten Sie anschließend die ermittelten Gesamtmaße fest und geben Sie an, worauf sich jeder Messwert bezieht.

Wählen Sie danach die Materialausführung: Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz oder Eichenholz mit Aluminiumverkleidung. Ergänzen Sie Ihre gewünschte Farbe. Falls Sie sich noch nicht endgültig entschieden haben, können Sie die bevorzugte Wirkung beschreiben, sollten aber klar zwischen einem Wunsch und einer bereits festgelegten Auswahl unterscheiden.

Legen Sie im nächsten Schritt den Glasaufbau innerhalb der angebotenen Verglasung fest. Führen Sie diesen Punkt separat auf, damit er nicht aus Material oder Sprossenbild erraten werden muss. Wählen Sie anschließend die genaue Bezeichnung des gewünschten Sprossenmusters. Bei einer Ausführung ohne Sprossen sollte auch diese Bezeichnung ausdrücklich genannt werden, statt das Feld leer zu lassen.

Ergänzen Sie anschließend Ihre Griffauswahl und stimmen Sie sie auf Rahmenfarbe, Material und Sprossenbild ab. Halten Sie den Griffwunsch als eigenen Auswahlpunkt fest; die SPILKA-Beschläge gehören zur Konstruktion des Fensters. Beschreiben Sie außerdem Besonderheiten der täglichen Nutzung, etwa eine hohe Brüstung, eine tiefe Laibung oder feste Einbauten, die den Zugriff auf den Griff beeinflussen können.

Prüfen Sie zum Abschluss, ob Ihre Anfrage Produktname, Positionsbezeichnung, Maße, Material, mögliche Aluminiumverkleidung, Farbe, Verglasung, Sprossenbild und Griffwunsch enthält. Ergänzen Sie relevante Informationen zur Einbausituation, ohne technische Eigenschaften selbst zu vermuten. Eine geordnete Zusammenstellung macht Rückfragen gezielter und hilft uns, Ihre gewünschte Konfiguration eindeutig zu verstehen. So entsteht aus einzelnen Entscheidungen eine nachvollziehbare Anfrage für Ihr nach Maß geplantes Schwingfenster.

Kann das Fenster nach Maß bestellt werden?

Ja. Das Fenster wird nach Maß geplant. Für Ihre Anfrage benötigen wir nachvollziehbare Angaben zur vorgesehenen Öffnung. Wie Sie dafür Maßangaben aufnehmen, sollte zur jeweiligen Bausituation und zur geplanten Montage passen.

Welche Materialausführungen sind erhältlich?

Zur Auswahl stehen Kiefernholz, Kiefernholz mit Aluminiumverkleidung, Eichenholz und Eichenholz mit Aluminiumverkleidung. Die passende Ausführung können Sie nach dem gewünschten Erscheinungsbild und den Anforderungen Ihres Projekts auswählen.

Kann ich die Farbe auswählen?

Ja, eine Farbwahl gehört zu den verfügbaren Kaufentscheidungen. Die Farbe lässt sich zusammen mit Material, Sprossenbild, Verglasung und Griff abstimmen, damit die sichtbaren Elemente als zusammenhängende Gestaltung betrachtet werden können.

Gibt es eine Griffauswahl?

Ja. Eine Griffauswahl gehört zu den verfügbaren Kaufentscheidungen. Stimmen Sie den Griff am besten gemeinsam mit Material, Farbe und Sprossenbild ab. Berücksichtigen Sie außerdem, wie gut der Griff an der vorgesehenen Einbauposition im Alltag erreichbar sein soll.

Wie ist die Verglasung aufgebaut?

Zur Wahl stehen 2-fach und 3-fach verglaste Isolierglaseinheiten. Der Aufbau umfasst eine wärmereflektierende Beschichtung, einen Warme-Kante-Abstandhalter vom Typ CHR und Argongas. Als Verglasungsdichtungen werden schwarze Gummidichtungen verwendet.

Ist das Schwingfenster CE-gekennzeichnet?

Ja, das Schwingfenster ist CE-gekennzeichnet. Berücksichtigen Sie bei der Projektplanung zusätzlich die konkrete Einbausituation und die am Einsatzort geltenden baulichen Anforderungen.

Wie lange gilt die Garantie für das Schwingfenster?

Für das nach außen öffnende Schwingfenster gilt eine Garantie von 5 Jahren. Bewahren Sie die Unterlagen zu Ihrer Bestellung und zur gewählten Ausführung für eine eindeutige Zuordnung auf.

Welche Angaben sollte ich für eine Anfrage vorbereiten?

Nennen Sie uns den Produktnamen, die Positionsbezeichnung und die Maße der vorgesehenen Öffnung. Ergänzen Sie Material, eine mögliche Aluminiumverkleidung, Farbe, Verglasung, Sprossenbild und Griffwunsch. Angaben zur Einbausituation und zum freien Bewegungsbereich auf der Außenseite helfen dabei, die Anfrage eindeutig Ihrem Projekt zuzuordnen.

Ihr Schwingfenster nach Maß anfragen

Bereiten Sie die Maße der vorgesehenen Öffnung sowie Ihre Wünsche zu Material, möglicher Aluminiumverkleidung, Farbe, Griff, Verglasung und Sprossenbild vor. Ergänzen Sie die Positionsbezeichnung und relevante Angaben zur Einbausituation, insbesondere zum Bewegungsbereich auf der Außenseite. Senden Sie uns diese Informationen für eine konkrete Anfrage zu Ihrem nach Maß gefertigten, nach außen öffnenden Schwingfenster.
