Ümar-, kaar- ja viilaknad: mida planeerida?
Erikujuliste akende ostujuhend
Erikujulise akna kavandamisel võib esimene otsus näida lihtne: viilu alla kolmnurk, trepihalli ring või ukse kohale kaar. Tellimiskõlblik lahendus tekib aga alles siis, kui siluett seotakse ruumi kasutuse, fassaadi proportsioonide ja tegeliku avaga. Näiteks võib kõrge viiluklaas anda palju taevavalgust, kuid mitte istumiskohalt vaadet; avatav kaar võib olla efektne, kuid ebamugaval kõrgusel; väike ümaraken võib omakorda vajada üllatavalt hoolikat palendite viimistlust. Enne mõõdistamist tuleb kokku leppida, milline osa avaneb, kus paiknevad raamijaotused, kuidas akent puhastatakse ning millega ühendatakse selle välisservad. Järgnev juhend aitab võrrelda ümar-, kaar- ja viilaknaid praktilise ostuotsusena, mitte pelgalt fassaadikaunistusena.
Määratle akna ülesanne enne kuju valimist
Kirjutage enne eskiisi üles, mida uuelt aknalt päriselt ootate. Kõrges elutoas võib viiluklaasi peamine ülesanne olla päevavalguse viimine ruumi sügavusse, trepihallis võib ümaraken anda suunava valguspunkti ning vannitoa kohal võib oluline olla privaatsus. Pange tähtsuse järjekorda valgus, vaade, tuulutus, puhastatavus, varjestus, mööbli paigutus ja välisilme. Kui samalt avalt oodatakse kõike korraga, muutub lahendus kiiresti keeruliseks. Ainult valguse jaoks kavandatud mitteavatav aken on üks võimalik lähtekoht, kuid tuulutus tuleb siis lahendada mõne teise avatava osa või eraldi aknaga. Kirjutage iga soovi juurde ka kontrollitav tulemus, näiteks „istudes avaneb vaade aeda” või „käepide on põrandalt kasutatav”. Nii ei jää otsus ebamäärase sõna „avar” kanda.
Kaardistage kasutus ka kõrguse järgi. Vaade, mis tundub fassaadijoonisel avar, võib istudes jääda akna alumise raami taha. Kõrgel paiknev avatav osa võib vajada ebamugavat ulatamist, samal ajal kui selle pesemiseks puudub sobiv ligipääs. Märkige ruumi lõikele põranda, istumisasendi silmakõrguse, mööbli ja soovitud käepideme asukoht. See näitab kiiresti, kas erikuju peab olema aktiivne kasutuselement või piisab fikseeritud valgusväljast. Samuti selgub, kas kardin, ruloo või muu varjestus saab liikuda sirgel siinil või nõuab kuju eraldi lahendust. Kontrollige sama visandit nii päevase kasutuse kui ka õhtuse privaatsuse seisukohalt. Näiteks võib kõrge klaas olla päeval meeldiv, kuid valgustatud ruumis väljast silmatorkav. Esmalt lahendatud kasutusvajadus hoiab ära olukorra, kus kaunis kontuur hakkab igapäevaelu piirama.
Seo kontuur fassaadi põhijoontega
Erikujuline aken mõjub veenvalt siis, kui selle keskjoon, kaare algus või viilu kalded suhestuvad ülejäänud hoonega. Kaarakna puhul võrrelge kaare alguskõrgust kõrvalakende ülaservade ja uksejoonega. Madal segmentkaar rõhutab laiust, poolring loob tugevama keskse motiivi. Poolringikujuline mitteavatav aken võib sobida näiteks ristkülikukujulise alumise osa kohale, kuid kahe elemendi teljed ja raamijooned tuleb joonisel kokku viia. Viilakna tipp ei pea visuaalselt võistlema katuseharjaga: selle ümber peab jääma fassaadipinda, kuhu mahuvad raam, paigaldusühendus ja viimistlus. Võrrelge ka akna kaugust räästast, nurgast ja teistest avadest. Kui vahed jäävad juhuslikult erinevad, võib täpselt valmistatud aken mõjuda fassaadil ikkagi viltu või surutuna.
Ärge hinnake kuju ainult tootepildilt. Tehke otsevaates fassaadijoonis või asetage mõõtkavas kontuur võimalikult sirgelt tehtud hoonefotole. Lisage ka nähtava klaasi piir, sest raami välismõõt ja läbipaistev osa ei ole sama asi. Vaadake vähemalt kolme varianti: kavandatud kuju, veidi väiksem lahendus ja jaotatud lahendus. See aitab märgata, kas ring tundub seinal liiga väike, kas kaar kordab mõnd olemasolevat joont või kas viiluklaasi alumine serv satub kõrvalakendega juhuslikule kõrgusele. Vaadelge eskiisi nii lähedalt kui ka kaugemalt, sest peen prossijaotus võib eemalt kaduda, samal ajal kui tugev impost hakkab domineerima. Lõplikku valikut tasub kontrollida ka ruumist väljapoole vaadates, sest fassaadil tasakaalus jaotus võib seest lõigata läbi kõige olulisema vaatesuuna.
Ava terviklahendus

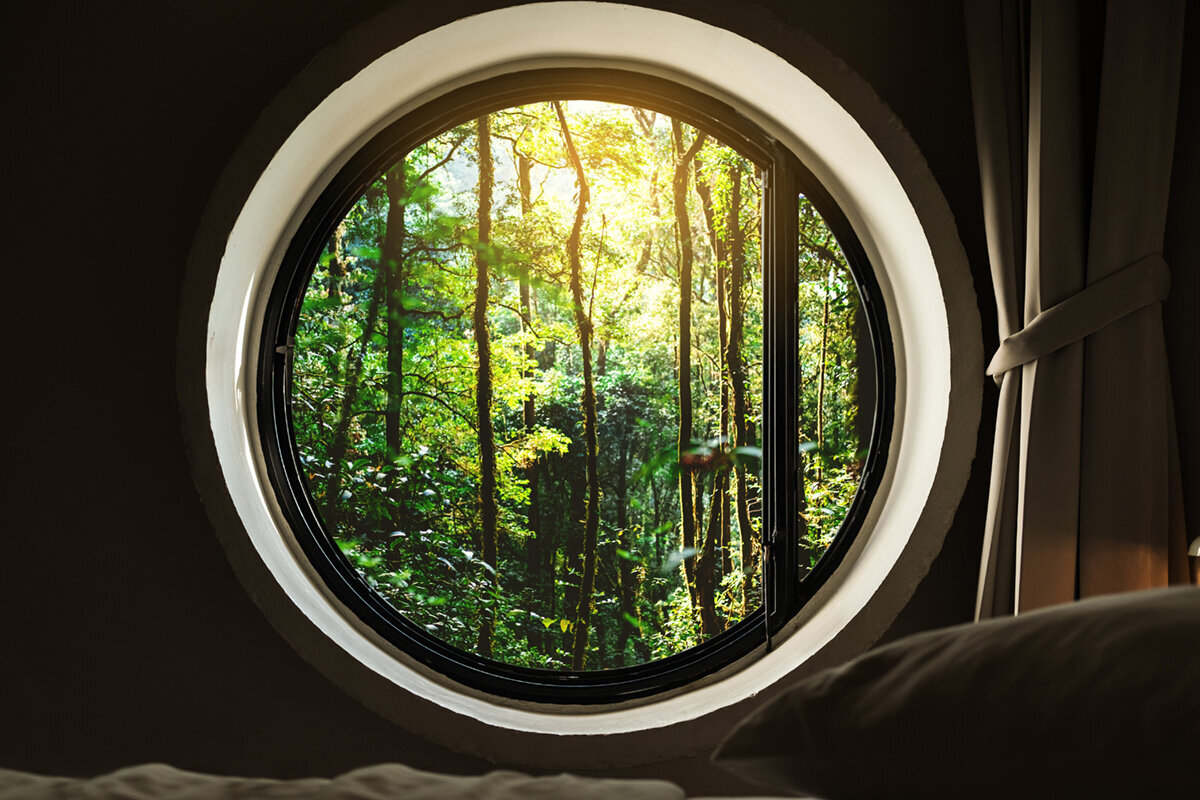

Ümaraken vajab täpset keskpunkti ja sobivat mõõtkava
Ümaraken töötab hästi väiksemas otsaseinas, trepimademel või sissepääsu lähedal, kus ristkülikuline ava võiks mõjuda liiga raskelt. Ümmargune mitteavatav aken on sobiv võrdlusvariant, kui eesmärk on valgus või arhitektuurne aktsent, mitte sellest avast tuulutamine. Läbimõõtu valides arvestage peale välisvaate ka sisemise palendi sügavust. Paksus seinas võib sügav palend vähendada nurga alt nähtavat klaasipinda ning muuta ringi ruumis väiksemaks. Joonisele tuleks märkida nii raami väliskontuur kui nähtava klaasi läbimõõt, et pakkumisi võrreldes ei kõrvutataks tahtmatult erinevaid mõõte. Tehke siseseinale mõõtkavas paberist või teibist makett ja vaadake seda tavapärastest liikumissuundadest. Nii saab enne ava rajamist hinnata, kas ring jääb uksepiida, trepimarsi või kõrge mööbli suhtes tasakaalu.
Ring toob mõõdistus- ja viimistlusvead eriti selgelt esile. Keskpunkt peab olema seotud kontrollitava horisontaal- ja vertikaalteljega, mitte määratud üksnes olemasoleva krohviserva järgi. Vana ümar ava ei pruugi olla täiesti korrapärane ning selle sisemine ja välimine kontuur võivad erineda. Enne tellimist tuleb otsustada, kas uus raam sobitatakse olemasolevasse avasse või korrigeeritakse ava kuju. Mõelge läbi ka puhastamine: kõrgel asuva fikseeritud klaasi välispinnani peab olema võimalik jõuda sobiva töökorraldusega. Pakkumisel võrrelge, millisest läbimõõdust räägitakse ning kuhu jääb viimistletud palendi serv. Siseruumis kontrollige valgustite, trepipiirde, ventilatsioonielementide ja seinakappide asukohti, et kavandatud ring ei jääks hiljem mõne püsielemendi taha või visuaalselt teljest kõrvale.
Kaaraken jaga valgusväljaks ja kasutusosaks
Kaaraken ei pea olema üks suur avatav tiib. Sageli on selgem jagada komplekt fikseeritud kaareliseks ülaosaks ja selle all paiknevaks tavapärase geomeetriaga avatavaks osaks. Nii saab käepideme asetada käeulatusse, valida ruumile sobiva avamisviisi ja hoida kaare kuju rahulikuna. Kombineeritud aken annab lähtekoha fikseeritud ja avatavate väljade koos vaatamiseks, kuid kaare täpne kuju ja osade ühendus tuleb eraldi joonisel kinnitada. Kontrollige, kas vahepealne impost jääb fassaadil sobivale kõrgusele ning kas selle laius katkestab seest avaneva vaate just silmade kõrgusel. Võrrelge ka ühe tervikelemendi ja eraldi valmistatud üla- ning alaosa visuaalset tulemust. Eraldi osade ühendus võib lisada nähtava raamijoone, mida esialgne fassaadieskiis ei näidanud.
Kaare kirjeldamiseks ei piisa sõnadest „madal” või „poolümar”. Pakkumise lähtejoonisel peavad olema ava üldlaius, sirgete külgede kõrgus, kaare tõus, keskpunkt või muu kuju üheselt määrav geomeetria. Kui kaar peab kordama olemasolevat ukseava, mõõdistage mõlemad, sest näiliselt sarnased kaared võivad olla erineva raadiusega. Klaasijaotuse korral otsustage, kas prossid jätkavad alumise akna püstjooni või moodustavad kaares eraldi lehvikulaadse rütmi. Pross on nähtava klaasipildi kujundaja, impost aga raami tegelik jaotus. Paluge märkida joonisele ka koht, kus kaar läheb üle sirgeks küljeks; just seal paistavad väikesed geomeetriaerinevused hästi välja. Pakkumise joonis peaks elemendid eristama, et dekoratiivset joont ei peetaks ekslikult avatavate osade piiriks.
Viilaken kavanda tegeliku katusegeomeetria järgi
Viilu all võib klaas olla sümmeetriline kolmnurk, ühe kaldservaga osa, trapets või mitmest väljast koostatud tervik. Kolmnurksed ja kaldservaga mitteavatavad aknad sobivad võrdluseks, kui kõrge osa eesmärk on tuua sisse valgust, mitte pakkuda igapäevast avamist. Esmalt selgitage, millist joont aken järgib: katuse välist kaldenurka, sisemise lae viimistlusjoont või nende vahele jäävat konstruktsiooni. Need jooned ei pruugi kattuda. Mõõtke vasak ja parem kalle eraldi ning ärge eeldage vana maja puhul automaatselt täielikku sümmeetriat. Harjatipu ümber tuleb jätta ruum raami, paigalduse ja viimistluse teostamiseks. Kui viil jagatakse mitmeks klaasiväljaks, võrrelge püstjaotuste telgi alumiste akende ja ruumi kandvate visuaalsete joontega, mitte ainult kolmnurga keskpunktiga.
Viiluklaasi suurus mõjutab ruumi teisiti kui sama pindala seina alumises osas. Kõrgel asuv klaas toob peamiselt taevavalgust ja rõhutab lae kõrgust, kuid vaade maastikule võib jääda alumise akna ülesandeks. Koostage ruumi lõige ja vaadake, kust langeb valgus tööpinnale, ekraanile või puhkealale. Mõelge varjestusele enne akna tellimist: kolmnurkse välja katmine ei pruugi sobituda tavapärase sirgelt liikuva lahendusega. Arvestage ka sellega, kuhu saab paigutada varjestuse kinnitused ja kuidas lahendus hoolduseks kättesaadavaks jääb. Kui alumine ja ülemine osa tellitakse ühe tervikuna, kinnitage nende teljed, vaheprofiili asukoht ja nähtava klaasi servad. Eraldi elementide puhul tuleb lisaks läbi töötada nendevaheline ühendus, õhupidavuse järjepidevus ja viimistlus.
Paiguta avatav osa käeulatusse
Avamisviis valitakse ruumi ja väliskeskkonna järgi, mitte üksnes fassaadipildi põhjal. Sissepoole liikuv tiib vajab vaba ala mööbli, segisti, kardina või töötasapinna ees. Väljapoole avaneva akna puhul tuleb arvestada selle liikumisega välisruumis ning sellega, kuidas pääseb välispinda puhastama. Kahe tiivaga sissepoole avanev aken võib olla üks võrdlusvariant kaare või viilu all paikneva ristkülikukujulise kasutusosa jaoks. Tootenimetus kirjeldab siiski ainult konfiguratsiooni; sobiv mõõt, jaotus ja ühendamine erikujulise ülaosaga tuleb iga ava puhul eraldi kinnitada. Mõelge läbi ka tiibade avamise järjekord ja see, kas igapäevaseks tuulutuseks peab liigutama kardinat või tõstma esemeid aknalaualt. Harva kasutatav keeruline mehhanism ei pruugi olla parem kui lihtne, hästi ligipääsetav avatav väli.
Tehke avanevate osade kohta väike kasutuskatse juba joonisel. Märkige tiiva liikumiskaar, käepideme kõrgus, kardina liikumistee ja lähima mööblieseme serv. Kontrollige, kas mõlemad tiivad on päriselt vajalikud või piisab ühest avatavast väljast ja ühest fikseeritud osast. Kõrgele paigutatud avatav aken ei pruugi pakkuda mugavat igapäevast tuulutust, kui selle kasutamiseks on vaja abivahendit. Samuti tuleb läbi mõelda, kuidas pestakse kaare, ringi või viilu iga klaasipind. Kui praktilist ligipääsu ei ole, ei lahenda avatavus probleemi automaatselt. Arvestage ruumi tulevase kasutusega: praegu tühi seinaesine võib hiljem saada töölaua või kõrge kapi. Küsige pakkumises käepideme asukohta ja avamissuunda näitavat sisevaadet, mitte ainult suletud fassaadijoonist.
Ava terviklahendus
Mõõdista ava alles pärast põhimõtete lukustamist
Erikujulise akna lõplik mõõdistus ei peaks algama enne, kui ava asukoht, kuju ja viimistlustasapind on kokku lepitud. Uue ava korral peab mõõdistajal olema teada seina ülesehitus ning see, milliseks jääb konstruktiivne ava pärast ettevalmistustöid. Asenduse puhul tuleb kontrollida, mida vana raam ja palendid tegelikult varjavad. Mõõtke laius ja kõrgus mitmes kohas, seina paksus, diagonaalid ning kald- või kaarserva kontrollpunktid. Kolmnurka ei saa usaldusväärselt kirjeldada ainult aluslaiuse ja oletatava kõrgusega; ringi ei tohiks määrata üksnes krohviserva ligikaudse läbimõõdu järgi. Lisage mõõtude juurde alati vaatesuund, sest seest ja väljast tehtud visandil võivad kaldservad näida vastupidise käelisusega. Kuupäevastage mõõdistusleht, et hilisemad avamuudatused ei jääks märkamatuks.
Leppige kirjalikult kokku, kas antud mõõdud tähistavad ehitusava, raami välismõõtu või nähtavat klaasipinda. Need kolm suurust täidavad eri eesmärki ja nende segiajamine muudab võrdluse kasutuks. Lisage mõõdistuslehele fotod seest ja väljast, tähistatud teljed ning viide sellele, millise viimistluskihini mõõdeti. Ebasümmeetrilise viilu või vana kaare puhul võib vaja minna šablooni või täpsemat mõõdistusmeetodit; selle vajalikkuse otsustab lahendusega tegelev spetsialist. Paluge enne tootmiskinnitust üks koondjoonis, kuhu on kantud kõik olulised mõõdud, mitte mitu osaliselt vastuolulist eskiisi. Kui ava ehitustööde käigus muutub, tuleb tellimusmõõt enne tootmisse andmist uuesti kinnitada. Ligikaudne eskiis sobib hinnasuuna küsimiseks, mitte lõpliku erikujulise elemendi valmistamiseks.
Lahenda raam, vuugid ja vee ärajuhtimine tervikuna
Erikujuline kontuur muudab paigaldusvuugi ja viimistluse tavalisest nähtavamaks. Viilutipp, kaare ülaosa ja ringi alumine serv vajavad kõik selget ühenduslahendust. Arutage paigaldajaga, kuhu asetub raam seina paksuses, kuidas jätkuvad seina õhu-, tuule- ja niiskustõkkekihid ning kuidas juhitakse välispinnalt tulev vesi aknast eemale. Kui projekti energiatõhususe eesmärk suunab võrdlema eriti madala Uw-väärtusega väljapoole avanevat passiivmajaakent, tuleb eraldi hinnata, milline konfiguratsioon erikujulise osaga tegelikult sobib. Ühe ristkülikukujulise toote nimetus ei kinnita kogu kombineeritud akna omadusi. Küsige terviku kohta sama mõõdu ja jaotusega pakkumisjoonist ning projekti jaoks vajalikke näitajaid, sest raamide, impostide ja eri kujuga osade lisandumine muudab võrreldavat lahendust.
Paluge näidata vähemalt põhimõtteline lõige akna alt, küljelt ja erikuju kõige keerulisemast punktist. Kaaraknal on selleks tavaliselt ülemine kaar, viilaknal harjatipp ning ümara akna puhul ühendus kogu perimeetril. Seest määravad lõpptulemuse palendi sügavus, serva sujuvus ja viimistluse kohtumine raamiga. Väljast mõjutavad ilmet vuugi laius, plekkide või muude katete lõpetused ja fassaadimaterjali lõiked. Aknalaud või veeplekk ei pruugi erikuju all jätkuda samal viisil nagu tavalisel aknal. Täpsustage ka tööde järjestus: kes valmistab ava ette, millal kontrollitakse mõõte ning kes teeb pärast paigaldust sise- ja välispalendid. Materjalide ja sõlmede sobivuse peab kinnitama projekti ning olemasoleva seina ülesehitust tundev pädev osaline.
Kinnita prossid, impostid ja nähtav klaas joonisel
Prossid ja impostid annavad erikujulisele aknale täiesti erineva iseloomu. Ilma prossideta ring või viil mõjub selge ja iseseisva kujundina. Jaotatud klaas võib seostada uue akna olemasoleva fassaadirütmiga, kuid liiga palju jooni muudab väikese valgusava rahutuks. Ajaloolisema jaotuse võrdlemiseks võib vaadata ajaloolises stiilis väljapoole avanevat Kombi külgavatavat akent, ent selle nimetust ei tohiks käsitada erikujulise akna valmis spetsifikatsioonina. Kandke joonisele eraldi raami serv, impostid ja prossid. Nii näete, millised jooned vähendavad nähtavat klaasipinda ning millised on ainult klaasivälja kujundavad elemendid. Paluge näidata ka profiilide nähtavad laiused, sest üksnes telgjoontega eskiis jätab tegeliku klaasipildi mulje sageli liiga õhuliseks.
Kontrollige jaotust korraga välis- ja sisevaates. Fassaadil võib keskele seatud püstimpost olla loogiline, kuid ruumis võib see lõigata vaate täpselt istumisala ees. Kui kaarjas ülaosa jätkab alumise akna jaotust, peavad püstjoonte teljed kokku langema. Kui ülaosa on teadlikult eraldi motiiv, peaks erinevus olema selge, mitte mõjuma mõõtmisveana. Tehke kaks väljatrükki: üks ainult konstruktiivsete jaotustega ja teine koos prossidega. Nii on lihtsam otsustada, kas dekoratiivsed jooned lisavad tervikule midagi või varjavad erikuju ennast. Küsige pakkumise juurde mõõtudega vaadet, kus on näidatud nähtava klaasi piirid, avatavad osad ja käepidemed. Värv, profiil ja jaotus tuleks üle kontrollida samas dokumendis, sest eraldi tehtud otsused võivad tervikus üksteisega vastuollu minna.
Erista eramaja ja korteri otsustusprotsess
Eramajas saab omanik tavaliselt käsitleda ruumi, fassaadi, ava ettevalmistust ja paigaldusjärjekorda ühe projektina, kuid ka siis peavad konstruktsiooni ning tehnilise sobivuse hindama vastava pädevusega osalised. Korteris võib välispiire olla hoone ühise ilme ja konstruktsioonidega seotud. Enne erikujulise akna tellimist selgitage, kes kinnitab fassaadivaate, kas vana ava kuju säilib ning milliseid lähteandmeid vajavad korteriühistu, projekteerija või töö korraldaja. Ärge eeldage, et sisemiselt nähtav raamipiir näitab kogu ehitusava või et olemasoleva akna teistsuguse jaotusega asendamine on üksnes korterisisene kujundusotsus. Korteri hinnapäringus eristage selgelt olemasoleva elemendi täpne asendus ning kuju, värvi, jaotust või avamisviisi muutev variant, et otsustajad näeksid muudatuse ulatust.
Koostage enne hinnapäringut üks kontrollpakett: fotod mõlemalt poolt, ava ligikaudsed mõõdud, mõõtkavas eskiis, soovitud avamisviis, klaasijaotus, viimistluse kirjeldus ja teadaolev tööjärjekord. Võrrelge pakkumisi sama joonise alusel. Kontrollige, kas hinnas käsitletakse mõõdistust, transporti, vana elemendi eemaldamist, ava ettevalmistust, paigaldust ja sise- või välisviimistlust või on need eraldi tööd. Erikujulise akna puhul võib üks puuduv tööetapp mõjutada kogu ajakava. Pange pakkumiste kõrvale mitte ainult kogusumma, vaid ka iga osalise vastutus ja välistused. Nii ilmneb, kas odavam pakkumine jätab tellija korraldada šablooni, tõstetöö, viimistluse või järelmõõdistuse. Enne kinnitamist lugege üle konfiguratsioon, mõõdud, vaatesuund, käelisus, värv, jaotus ning see, kes vastutab ava valmisoleku ja lõpliku mõõdu eest.
Korduma kippuvad küsimused
Kas ümmargune aken saab olla avatav?
Erikujulisse tervikusse saab kavandada avatava osa, kuid sobiv lahendus sõltub mõõdust, mehhanismist, kasutuskõrgusest ja puhastamisest. Kui eesmärk on eeskätt valgus või fassaadiaktsent, on fikseeritud ring sageli selgem valik. Tuulutuse võib anda kõrval või all paiknev tavapärase kujuga avatav aken.
Kas kaareline ülaosa tasub jätta mitteavatavaks?
Sageli küll, eriti kui ülaosa asub tavalisest käeulatusest kõrgemal. Fikseeritud kaar hoiab kuju rahuliku, alumine ristkülikukujuline osa aga võimaldab valida praktilise avamisviisi. Otsustamisel kontrollige käepideme kõrgust, tiiva liikumisteed, välispinna puhastamist ja seda, kuhu jääb osadevaheline impost.
Kas viilaken peab kordama täpselt katuse kallet?
Mitte tingimata; see on hoone proportsioonidest lähtuv kujundusotsus. Aken võib järgida katuse joont või jääda sellest teadlikult väiksemaks. Mõõdistus peab siiski põhinema tegelikul aval ja kavandatud paigaldussõlmel. Võrrelge variante fassaadivaates ning ruumi lõikel, mitte ainult põhiplaanil.
Millal kasutada prosse ja millal jätta klaas jaotuseta?
Ilma prossideta klaas rõhutab ringi, kaart või viilu ennast ning jätab vaate rahulikumaks. Prossid võivad siduda uue akna olemasoleva aknarütmiga. Eristage need impostidest: pross kujundab nähtavat klaasipilti, impost jaotab raami. Mõlemad tuleb kinnitada mõõtudega sise- ja välisvaatel.
Millised andmed lisada hinnapäringule?
Lisage fotod avast seest ja väljast, ligikaudsed mõõdud, seinapaksus, mõõtkavas kujuvisand ning soovitud avatavus ja jaotus. Märkige, kas tegemist on uue ava või asendusega ja milline viimistlus säilib. Lõplikud tootmismõõdud tuleb kinnitada sobiva mõõdistuse ning paigalduslahenduse alusel.
Järgmine samm
Õnnestunud ümar-, kaar- või viilaken näib valmis hoones lihtne just seetõttu, et keerukad otsused tehti enne tellimist. Siduge kuju ruumi ülesande ja fassaadi telgedega, asetage avatavad osad kasutuskõrgusele ning eristage raamijaotused dekoratiivsetest prossidest. Kinnitage tegelik ava, nähtav klaas, palendid ja välisühendused samas joonisekomplektis. Korteris selgitage otsustajad enne mõõdistuse lukustamist; eramajas siduge aken ehitustööde järjekorraga. Bloomcabini akende garantii on 5 aastat. Tarne on 4–6 nädalat ja sõltub tellimuse kinnitusest, seega kontrollige lõplikku konfiguratsiooni ning ajakava enne ava ettevalmistamise alustamist.
