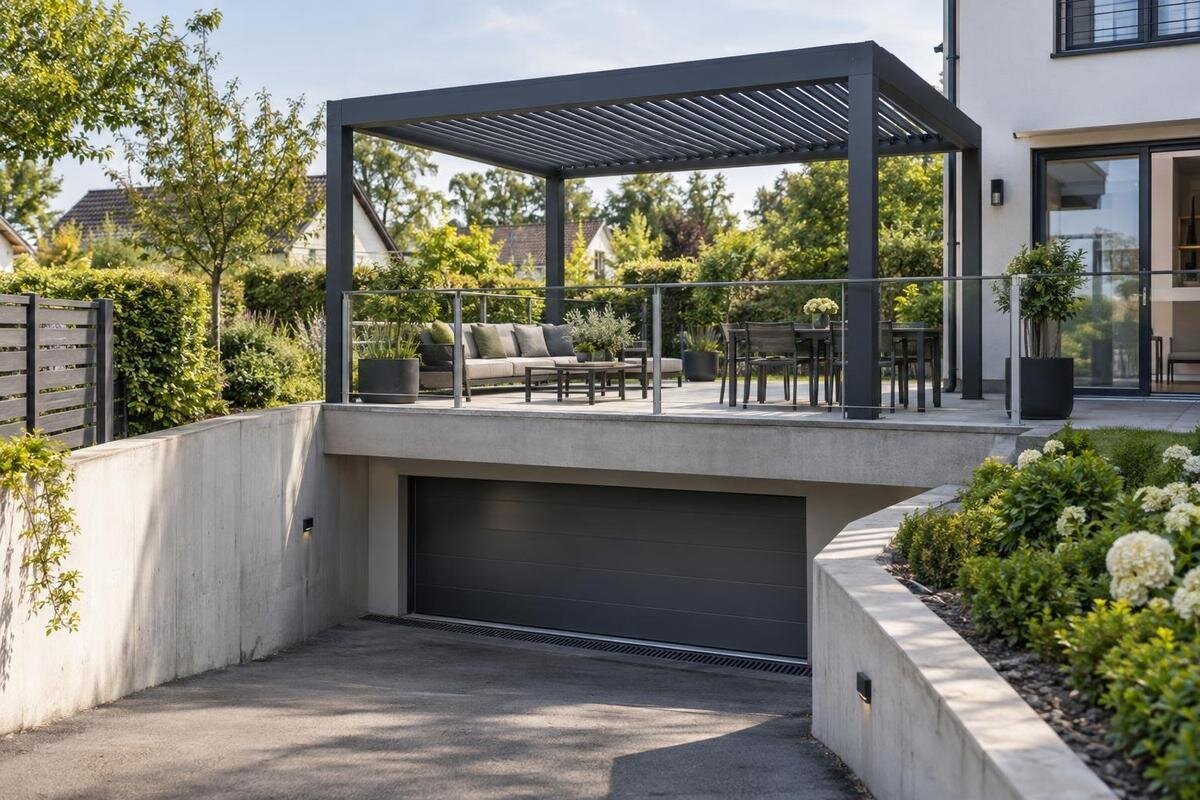

Instalar una pérgola sobre un sótano o garaje subterráneo
Guía práctica
Una terraza situada sobre un sótano o un garaje subterráneo no ofrece el mismo apoyo que un patio asentado sobre terreno natural. Bajo el pavimento puede haber varias capas y un forjado que forma parte de la cubierta; ni la superficie visible ni el uso del aparcamiento permiten saber por sí solos cómo deben anclarse los apoyos de una pérgola. Antes de elegir dónde fijarla, hay que identificar el soporte, seguir el recorrido de las cargas y resolver la impermeabilización con quien sea responsable del inmueble. El orden importa: primero se estudia el emplazamiento y después se define cómo se instalará.
Comprobaciones previas 1
Identifique las capas de la terraza y la estructura
Antes de hablar de patas, placas o fijaciones, averigüe qué hay entre el pavimento y el espacio inferior. Puede tratarse de una cubierta con acabado, capa de formación de pendientes, aislamiento, impermeabilización y estructura portante, pero la composición depende del edificio y no debe darse por sentada. En una zona ajardinada puede haber tierra o un pavimento apoyado sobre capas de cubierta, no terreno firme para una cimentación ordinaria. La cuestión es distinguir qué elemento cumple la función portante y cuáles sirven solo de acabado, protección o drenaje; una sección visible en un borde tampoco garantiza que toda la terraza tenga las mismas capas.
Reúna, si existen, los planos de la cubierta y del forjado, la documentación de reformas, reparaciones y desagües, y cualquier antecedente de filtraciones. Contraste esos documentos con la terraza actual, porque pueden no reflejar obras posteriores; las fotos antiguas o las tomadas durante una reforma también pueden ayudar a localizar cambios. Anote la zona prevista y las medidas aproximadas para que el estudio se refiera a un punto concreto. Si la composición sigue sin estar clara, deje que el profesional responsable defina cómo inspeccionarla. No levante piezas ni perfore para tantear por iniciativa propia: una exploración improvisada puede afectar a la impermeabilización y no demuestra por sí sola la capacidad del soporte.
Cómo se transmiten las cargas a la estructura
Una pérgola transmite a la base su propio peso y las acciones que deben considerarse en el diseño, entre ellas las del viento. No llegan necesariamente como una carga uniforme: los apoyos concentran esfuerzos en zonas concretas, y las acciones horizontales o de levantamiento también necesitan un recorrido resistente. Las cargas pasan de los puntos de apoyo a los elementos de la estructura y, desde ahí, a sus apoyos principales; no se limitan al pavimento visible. Por eso, que la terraza parezca robusta o admita tránsito no basta para aprobar la instalación. Hay que valorar la estructura completa en relación con el proyecto concreto.
La valoración debe partir del modelo exacto, de la superficie prevista, de la posición de cada apoyo y de cualquier accesorio o cerramiento que se quiera incorporar; un cambio puede alterar las condiciones estudiadas. La superficie anunciada no equivale a una carga admisible ni permite calcular anclajes. La ficha de Pérgola Bloomcabin recoge un intervalo de superficie de 9 a 24 m²: sirve para identificar el formato, pero no indica por sí sola el peso, las reacciones en los apoyos ni la capacidad de la cubierta. El técnico necesita la documentación del modelo elegido y datos fiables del soporte. Incluya desde el principio los elementos que se prevé añadir, aunque se instalen más adelante.
Comprobaciones previas 2
El anclaje debe corresponder al soporte real
El anclaje se define para el soporte real, no solo para lo que se ve. El pavimento, una capa de recrecido, el aislamiento u otro estrato de cubierta pueden no ser el elemento estructural previsto para recibir las fijaciones. Hay que identificar qué capa soportará cada punto y con qué condiciones; no basta con saber que debajo hay hormigón o que la superficie parece firme. El detalle debe ser compatible con la composición de la cubierta y con la estructura que el profesional haya comprobado. Una fijación aislada no resuelve una incompatibilidad entre el sistema previsto y el soporte.
El plano de anclajes debe corresponder al modelo y al emplazamiento, con posiciones y condiciones de montaje que puedan contrastarse con la estructura. Si se valora Pérgola bioclimática Bloomcabin, use su documentación para identificar el producto que se estudia, no como autorización para fijarlo a cualquier losa. No se deben improvisar placas, recrecidos, tacos, adhesivos o lastres para corregir una incompatibilidad sin revisar la solución. Un dibujo genérico de producto no sustituye al plano aprobado para el caso. Si la base propuesta no coincide con ese plano o no se han confirmado las características del soporte disponible, no dé por válida la solución hasta resolver la discrepancia.
Coordine las fijaciones con la impermeabilización
En una cubierta que hace de techo de un sótano o garaje, los anclajes pueden afectar a la capa que impide la entrada de agua. Una perforación, un remate mal resuelto o un apoyo que interfiera con el drenaje puede crear un punto vulnerable; tapar el acabado no demuestra que se haya mantenido la continuidad del sistema. Antes de autorizar fijaciones, hay que identificar la impermeabilización existente, quién puede intervenir en ella y cómo se resolverá alrededor de los apoyos. La solución debe ser compatible con las capas reales y con la estructura, no decidirse a pie de obra sin coordinación.
Acuerde con el propietario o responsable del inmueble y con el especialista en impermeabilización quién define y ejecuta esos encuentros, cómo se protege el área y cómo se comprobará el desagüe al finalizar. Mantenga accesibles sumideros, juntas, registros y puntos de mantenimiento; su posición debe aparecer en el plano de implantación, no dejarse para el montaje. Si la cubierta tiene antecedentes de filtración, una reparación pendiente o condiciones de mantenimiento documentadas, inclúyalos en la revisión. Un sellado superficial genérico no sustituye a un detalle compatible con el sistema existente ni a una responsabilidad claramente asignada.
Comprobaciones previas 3
Aclare quién puede autorizar la intervención
La cubierta de un garaje subterráneo puede formar parte de elementos comunes o de una propiedad con varios responsables. Confirme quién es el titular, quién mantiene la cubierta y qué procedimiento de autorización corresponde antes de encargar la instalación; no suponga que el uso exclusivo de la terraza permite perforarla o modificarla. Si interviene una comunidad de propietarios, comparta la propuesta con la administración y obtenga la respuesta que corresponda por escrito. Así quedará claro quién puede aprobar el trabajo, quién debe coordinar la impermeabilización y a quién avisar si durante el montaje se descubre una incidencia.
Comparta la misma versión del modelo y del plano con el responsable del edificio, el técnico de estructuras, el especialista en impermeabilización y el instalador. Si se estudia Pérgola adosada Bloomcabin, la relación con la fachada también debe evaluarse: que una propuesta sea adosada no demuestra que cualquier pared admita esa unión ni elimina las cargas transmitidas por los apoyos sobre la cubierta. Aclare quién puede acceder a las zonas de trabajo, quién se encarga de la protección y quién conserva los registros. Las aprobaciones deben referirse a la misma propuesta, no a dibujos o versiones distintos.
Prepare la información para el estudio técnico
Para una valoración eficaz, entregue la información disponible antes de pedir una propuesta de instalación: un plano o croquis de la terraza, las medidas aproximadas del área, la ubicación que se plantea y los obstáculos visibles. Añada fotos del pavimento, los sumideros y las zonas de encuentro, antecedentes de obras o filtraciones y cualquier plano del forjado o de la impermeabilización que conserve. Incluya la ficha e instrucciones del modelo exacto, no solo una imagen general o el nombre comercial. Señale también los elementos que podrían limitar el trabajo, como accesos de mantenimiento o instalaciones conocidas. Si faltan documentos, indíquelo en vez de dar por supuesta la composición.
Solicite que la evaluación especifique qué datos del soporte se han comprobado y qué aspectos siguen siendo inciertos; que valore el modelo y la distribución de los apoyos; y que incluya una solución de anclaje aprobada para ese emplazamiento, junto con datos que acrediten las características del soporte que recibirá las fijaciones. La parte de impermeabilización debe aclarar cómo se integra la intervención y quién la coordina con el titular. La ficha de Pérgola Bloomcabin ayuda a identificar el producto, pero no acredita por sí sola que una terraza concreta admita instalarlo. Si faltan datos para justificar la solución, hay que aclarar cómo se obtendrán antes de ejecutar la obra.
Comprobaciones previas 4
Compare modelos sin confundir superficie con viabilidad
El tipo de pérgola no decide por sí solo cómo puede apoyarse. En un modelo adosado, la pared solo puede formar parte del recorrido de las cargas si se comprueban su soporte y la conexión prevista; los apoyos sobre la cubierta siguen transmitiendo esfuerzos. En una configuración independiente, la disposición de los apoyos también debe resolverse respecto a la estructura de la terraza. Ninguna de las dos opciones es automáticamente más segura sobre un garaje. Compare la geometría y el plano de apoyos de cada alternativa en el mismo emplazamiento, no solo la forma exterior o la superficie que cubre.
Antes de elegir, compruebe que las posiciones previstas dejan libres los desagües, las juntas y los accesos de mantenimiento, y que son compatibles con el soporte identificado. La ficha del modelo bioclimático Bloomcabin identifica una opción de catálogo, pero tener superficie disponible no demuestra que su sistema de fijación sea viable. Tampoco conviene concluir que una pérgola más pequeña o un tipo de cubierta resuelve automáticamente el problema: cada modelo tiene que estudiarse con sus datos y la distribución de sus apoyos. La opción adecuada será aquella cuya compatibilidad con la estructura y la impermeabilización pueda justificarse, con una solución de anclaje definida para ese emplazamiento.
Ubique los apoyos sin interferir con desagües ni servicios
El marcado de los apoyos debe contrastarse con el conjunto de la cubierta, no solo con el perímetro libre. Localice sumideros, canalones, juntas, registros y salidas de servicio para mantenerlos accesibles; confirme también si hay instalaciones que deban considerarse antes de aprobar las fijaciones. Use los planos y antecedentes disponibles, y deje que el profesional defina cómo resolver cualquier zona incierta: un croquis aproximado no confirma que se pueda perforar. Si un apoyo coincide con un punto sensible o no documentado, no lo desplace por cuenta propia; el cambio debe volver a comprobarse con la solución estructural y de impermeabilización.
Planifique además el paso de personas, la apertura de puertas y el acceso necesario para mantener la terraza y el garaje, así como la entrada de los componentes durante el trabajo. La ficha de la pérgola de Bloomcabin puede ayudar a concretar qué producto se revisa, pero dibujarlo sobre un plano no demuestra que sus apoyos coincidan con zonas aptas. Deje fijados el área de implantación y los espacios que deben quedar libres antes de aprobar la propuesta. Si durante el montaje cambian las cotas o aparece un obstáculo, la modificación debe revisarse antes de continuar.
Comprobaciones previas 5
Acuerde el montaje y conserve la documentación final
Deje acordada la secuencia antes de que llegue el equipo: quién comprueba el marcado de los apoyos, quién ejecuta las fijaciones, quién interviene en la impermeabilización y quién verifica los encuentros al terminar. Los responsables pueden ser distintos, pero el trabajo debe seguir los planos aprobados y coordinarse con el titular del edificio. Si el instalador encuentra una interferencia, no debe sustituir el anclaje ni aplicar un sellado alternativo sin revisión. Detenerse para consultar evita que un ajuste aparentemente menor contradiga la evaluación o deje sin resolver una parte de la cubierta.
Compruebe que la versión del plano corresponde exactamente a la pérgola elegida. Al coordinar el montaje de el modelo adosado de Bloomcabin con el equipo, utilice la misma referencia de producto en los planos y en la documentación de obra para evitar confusiones entre las alternativas estudiadas. Al terminar, conserve la evaluación estructural, el plano de anclajes definitivo, los cambios acordados y la documentación de la actuación sobre la impermeabilización. Un registro claro facilita las revisiones posteriores del edificio y evita que futuras reparaciones se hagan sin conocer dónde se intervino.
Aplace la obra si faltan datos esenciales
Aplace la instalación si no se identifica el soporte, faltan datos para valorar la estructura o el plano de anclajes no corresponde al modelo y al emplazamiento. También conviene resolver primero cualquier filtración o reparación pendiente y aclarar quién puede intervenir en la impermeabilización. Estas circunstancias no demuestran que instalar una pérgola sea imposible; significan que todavía no hay una base técnica suficiente para hacerlo. Una propuesta que se limita a recomendar fijaciones corrientes, sellar después o confiar en que la losa tendrá suficiente resistencia no sustituye a la evaluación ni al detalle aprobado.
Puede estudiarse otra posición, otra configuración o un cambio de modelo, pero cada alternativa modifica la geometría, los puntos de apoyo o la intervención en cubierta y debe volver a validarse. No hay un desplazamiento universal que evite una zona débil ni un tipo de base que elimine automáticamente el problema. Si la opción de partida es la configuración adosada de Bloomcabin, incorpore ese modelo exacto al nuevo estudio en lugar de reutilizar el anclaje de otro caso. Si ninguna alternativa permite justificar a la vez la estructura, las fijaciones y la impermeabilización, descartar esa ubicación es una conclusión razonable.
Preguntas frecuentes
¿Puedo fijar la pérgola directamente al pavimento que ya existe?
No sin comprobar primero qué hay debajo y qué elemento se ha definido para recibir las fijaciones. El pavimento puede ser solo un acabado, no un soporte estructural. La solución debe ajustarse a la composición real de la cubierta y al plano de anclajes aprobado; además, hay que coordinar cualquier intervención en la impermeabilización.
¿El paso de vehículos por el garaje garantiza que la cubierta soportará la pérgola?
No se puede deducir. El uso del garaje no acredita que la cubierta admita las cargas y los esfuerzos que transmitirían los apoyos de una pérgola en ese punto. Hace falta valorar la estructura con el modelo y la distribución de apoyos previstos, no basarse solo en la impresión de solidez o en el uso habitual del espacio.
¿Se pueden usar bases con lastre para evitar perforar la impermeabilización?
No son una solución automática. El lastre añade peso y puede cambiar la manera en que el conjunto responde a las acciones que deben evaluarse. Un profesional debe comprobar si esa alternativa es compatible con la estructura, la ubicación y la impermeabilización. No conviene añadir peso por iniciativa propia para evitar definir los anclajes.
¿Quién debe coordinar la impermeabilización?
La coordinación debe acordarse con el propietario o responsable del inmueble y con el especialista que gestione la impermeabilización, además del técnico de estructuras y el instalador de la pérgola. Conviene dejar claro quién define y ejecuta cada intervención y quién comprueba los encuentros y el drenaje al terminar.
¿Qué documentación conviene tener antes de empezar?
Como mínimo, la evaluación estructural, un plano de anclajes aprobado para el emplazamiento y el modelo elegidos, y datos que acrediten qué soporte recibirá las fijaciones. Añada la información disponible sobre la cubierta y la impermeabilización, y confirme con el titular qué autorización o coordinación se necesita. Si faltan datos, la valoración debe aclararlos antes del montaje.
La posibilidad de instalar una pérgola sobre un sótano o un garaje no se decide por el acabado de la terraza ni por la apariencia de solidez. Depende de que la estructura, los anclajes y la impermeabilización se hayan estudiado para el mismo modelo y el mismo emplazamiento, con la intervención coordinada con el responsable del inmueble. Cuando esos elementos están documentados, la decisión puede tomarse con una base clara. Si alguno sigue siendo una suposición, lo prudente es aplazar el montaje y resolverlo antes.
