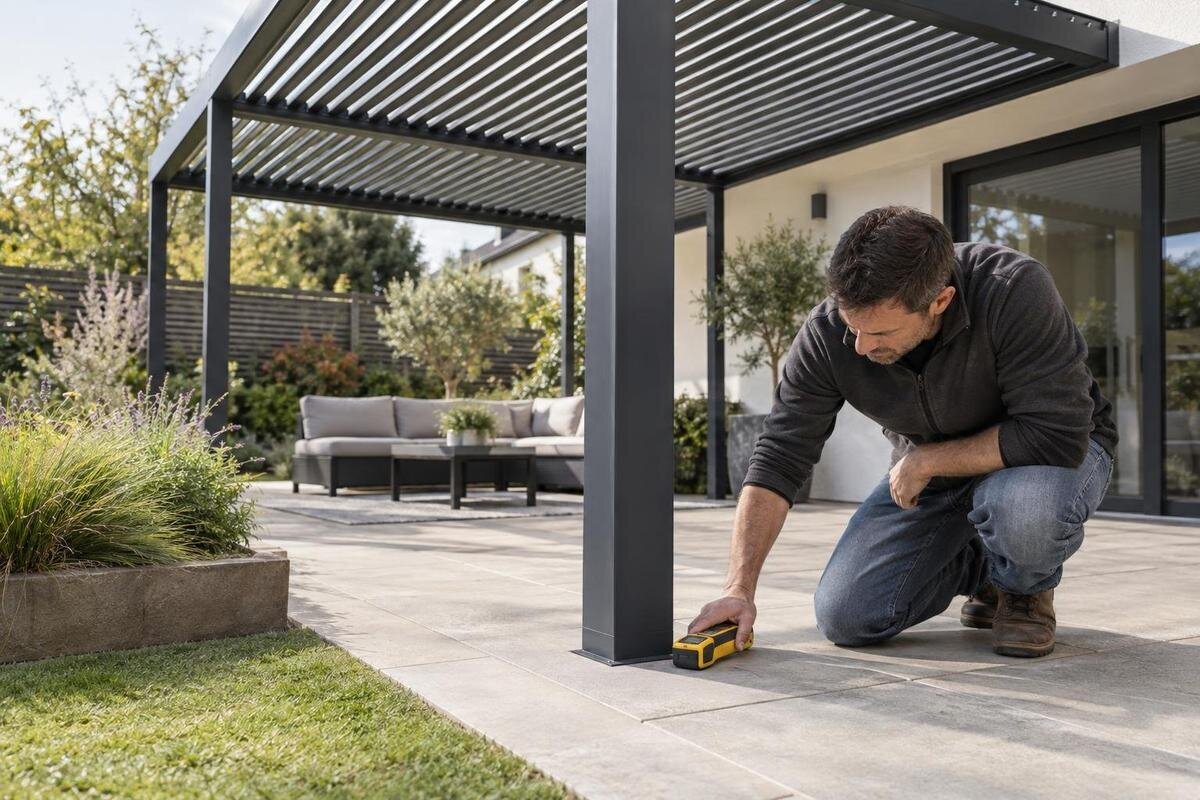

Tuberías y cables ocultos: revisar el terreno antes de perforar
Planificación de una pérgola
Antes de instalar una pérgola, una marca en el pavimento no basta para decidir dónde perforar. Bajo la terraza o el jardín pueden pasar conducciones de agua y saneamiento, cables eléctricos o de telecomunicaciones y líneas de riego. Los planos que conserva el propietario tampoco siempre reflejan reformas posteriores. Por eso, la posición de los anclajes debe decidirse después de reunir la documentación, localizar las instalaciones y comprobar el soporte con los profesionales responsables del diseño y la instalación. Esta revisión previa puede confirmar la implantación prevista o exigir cambios antes de perforar.
Por qué hay que localizar las instalaciones antes de anclar
Perforar sin conocer lo que hay bajo el punto elegido puede dañar una conducción, interrumpir un servicio o provocar una fuga, además de dejar el soporte en condiciones distintas de las previstas. Una reparación puede exigir abrir más pavimento, afectar a otras instalaciones o retrasar la obra. El riesgo crece si varias redes comparten trazado o si hubo reformas que no quedaron reflejadas en los planos. También importa la fijación de la pérgola. Aunque el taladro no alcance una tubería, colocar un apoyo en una zona no validada puede no coincidir con el soporte considerado en el diseño. La superficie despejada no demuestra que el subsuelo esté libre. Localizar servicios y comprobar el soporte son tareas relacionadas, pero no equivalentes; hacen falta ambas para cerrar la posición de los anclajes.
Conviene separar tres decisiones que a menudo se mezclan: qué modelo y distribución se están estudiando, por dónde pasan las instalaciones y qué anclaje admite el soporte. Haga un croquis preliminar, pero mantenga los puntos de perforación como provisionales hasta conocer las rutas y disponer de la documentación de fijación correspondiente. Si valora la Pérgola bioclimática Bloomcabin, la ficha identifica el producto, pero no sustituye un plano de implantación ni confirma que el emplazamiento esté libre de servicios. Definirlo pronto permite que instalador, técnico y propietario trabajen sobre la misma geometría y evita rehacer el replanteo después de marcar. Así se evita que una marca hecha para encajar la estructura se convierta, por inercia, en una autorización para perforar.
Reúna planos y antecedentes de las instalaciones
Reúna primero los documentos que puedan describir el subsuelo: planos de obra ejecutada, croquis de reformas y esquemas de saneamiento, pluviales, agua, gas, riego, alumbrado exterior y cableado. Pregunte al propietario, a quien administra la finca, a las empresas que hicieron obras anteriores y, cuando proceda, a los operadores de los servicios. En una vivienda compartida o una parcela con zonas comunes, puede haber información en poder de más de una persona. Pida también planos de acometidas e informes de mantenimiento; algunas modificaciones menores no aparecen en el plano general. Busque referencias visibles en los documentos, como arquetas, registros, contadores, cuadros o puntos de entrada a la vivienda. No dé por hecho que un plano arquitectónico incluye las redes enterradas.
Anote para cada documento quién lo facilitó, de qué fecha es, qué zona cubre y si refleja el estado final de la obra o solo una propuesta. Una reforma de cocina, piscina, iluminación o drenaje puede haber añadido recorridos que no aparecen en un plano antiguo; las instalaciones privadas de riego y jardín pueden quedar fuera de los esquemas de los suministradores. Compare los documentos entre sí y marque las diferencias, en lugar de resolverlas eligiendo el dibujo que parezca más claro. Si falta una parte del trazado, indíquelo expresamente al solicitar la localización. Conserve los originales junto a las copias anotadas para no perder el contexto. Un plano orienta la búsqueda y ayuda a formular preguntas, pero no acredita por sí solo que cada punto de perforación sea seguro.
Identifique las referencias visibles de las instalaciones
Recorra la zona sin alterar registros ni levantar elementos por su cuenta y anote dónde aparecen las instalaciones. Contadores, arquetas, sumideros, grifos, cajas de alumbrado, enchufes exteriores, bombas o entradas de servicios ayudan a formular hipótesis sobre los recorridos, sobre todo al compararlos con los planos. Incluya también bajantes, equipos exteriores y elementos de riego visibles. Fotografíe cada referencia y sitúela en un croquis con medidas tomadas desde elementos fijos, como esquinas de muros o límites del pavimento. Las tapas y rejillas no indican necesariamente por dónde continúa una tubería bajo tierra, y un cable puede cambiar de dirección antes de llegar a un punto visible. Trate esos indicios como pistas que deben comprobarse, no como un mapa fiable.
En zonas próximas a la vivienda, incluya tanto el suelo como la fachada: puede haber instalaciones que bajen por un muro, entren en una arqueta o crucen el área prevista para los apoyos. Si se estudia la Pérgola adosada Bloomcabin, identifique esa configuración en la documentación del proyecto y pida revisar también el recorrido de las instalaciones entre la fachada y el terreno. Añada al croquis cualquier elemento que pueda interferir durante el montaje, como canalizaciones de riego, desagües o cableado de iluminación, aunque no requiera el mismo tipo de fijación que la estructura. Así, la revisión no se limita a los puntos donde se prevé perforar.
Cruce el plano de anclaje con el de las instalaciones
Antes de encargar una detección, defina sobre un plano la superficie que ocupará la pérgola y dónde quedarían los puntos de apoyo según el diseño previsto. Utilice el plano de instalación del modelo exacto y la solución de anclaje aprobada; una imagen comercial o un esquema de otro tamaño no basta para fijar posiciones. Si consulta la ficha de la Pérgola bioclimática Bloomcabin, úsela para identificar el producto. Confirme también qué variante y distribución corresponden al proyecto. La implantación debe contrastarse con los dibujos pertinentes, la evaluación estructural y la información del soporte. Las condiciones de anclaje pueden variar según la base real, así que no deduzca una separación o una cimentación universal a partir de una fotografía.
Superponga el trazado de servicios y el diseño de anclajes usando las mismas referencias de medida. El plano debería distinguir el perímetro de la estructura, las posiciones previstas, el tipo de trabajo en cada punto —por ejemplo, perforación o excavación— y las zonas donde los datos son inciertos. Si los documentos se dibujaron con escalas u orígenes distintos, no los alinee a ojo: las medidas deben verificarse en el lugar. Use una referencia fija y clara para que las marcas del plano puedan trasladarse sin confusión. Revise también los accesos de montaje y mantenimiento, para no trasladar el problema a una conducción próxima. La detección ayuda a decidir si la posición debe revisarse; no reemplaza la comprobación del anclaje ni la del soporte.
Compruebe qué hay bajo el pavimento
El pavimento visible no cuenta toda la historia del terreno. Bajo las baldosas puede haber una losa, capas de relleno, antiguas zanjas o una combinación de materiales; una superficie continua no demuestra que tenga el espesor ni el estado considerados para la fijación. Una zona ajardinada tampoco permite saber por sí sola si se rellenó, compactó o modificó en el pasado. Un pavimento reparado puede ocultar una intervención anterior. Reúna datos de reformas, reparaciones y obras próximas, y pregunte si se conservaron planos finales. Esa historia ayuda a interpretar la localización y a decidir qué profesional debe evaluar el soporte, pero no sustituye una evaluación estructural.
Anote juntas, franjas reparadas, cambios de textura, tapas, registros, sumideros y diferencias de nivel, y fotografíelos antes de que se cubran con material de obra. Pueden señalar una intervención previa o una red cercana, aunque también pueden tener otra explicación; no perfore encima ni descarte una zona solo por su aspecto. Si incorpora al proyecto la Pérgola Bloomcabin, reúna los datos del emplazamiento junto con la documentación del modelo para que puedan valorarse conjuntamente. El instalador o técnico debe recibir tanto los indicios como las dudas, incluidos los puntos donde no se dispone de documentación. No levante piezas para investigar sin que la comprobación esté coordinada.
Encargue una localización adecuada al terreno
Cuando los planos no bastan, solicite una localización de instalaciones enterradas a una persona o empresa con experiencia en ese trabajo. El método debe responder al tipo de servicio, a los materiales presentes, al terreno y a la profundidad de investigación necesaria; un único aparato no detecta necesariamente todas las redes. Según el caso, el profesional puede valorar combinar sistemas de localización electromagnética, georradar u otras técnicas y explicar qué elementos quedan fuera de su alcance. Aclare de antemano qué superficie debe revisarse, qué servicios se conocen y para qué se usarán los datos: no es lo mismo cartografiar una parcela entera que resolver unos puntos concretos de anclaje. La elección del método y la interpretación corresponden a personal competente.
Una aplicación, un detector doméstico o una lectura aislada no constituyen una autorización para taladrar. Un equipo puede no dar una señal concluyente sobre una instalación concreta, y las condiciones del terreno pueden limitar la información obtenida. Pida un plano o informe que indique qué se localizó, en qué fecha, con qué método, qué áreas se cubrieron y dónde hay incertidumbre. Si se informa de profundidad, pregunte si es una estimación y cómo debe interpretarse. No convierta la falta de señal en prueba de ausencia. Si el técnico no puede confirmar un tramo que coincide con un anclaje, ese punto debe seguir bloqueado hasta que la duda se resuelva mediante una comprobación adecuada.
Registre las rutas y las zonas inciertas
El resultado útil no es solo una línea dibujada en el suelo. En el plano, represente cada recorrido como una franja o zona de incertidumbre cuando la localización no permita fijar una posición exacta; registre el servicio identificado, los tramos sin confirmar, la fecha, el método y la fuente de cada dato. Añada la escala, un origen de medidas estable y una leyenda que distinga instalaciones confirmadas, indicios y vacíos de información. Si el informe ofrece una precisión o una tolerancia, anótela sin transformarla en una garantía distinta de la que expresa. Una línea fina sin contexto puede parecer más precisa de lo que realmente es y llevar a colocar un anclaje demasiado cerca de una ruta.
En la misma documentación indique cuál es el modelo previsto y adjunte por separado su plano de implantación y anclaje. Si el proyecto contempla una pérgola adosada, la ficha del modelo adosado de Bloomcabin permite identificar el producto; el trazado de servicios debe figurar en el plano del emplazamiento. En obra, marque los recorridos de forma visible y legible, con el tipo de instalación y las zonas no confirmadas; no dependa de colores sin una leyenda acordada. Fotografíe las marcas junto a referencias permanentes y comparta el archivo con el equipo antes de empezar. Como una marca puede borrarse, desplazarse o quedar tapada, conserve también el registro de medidas y una copia accesible para quien dirige los trabajos.
Planifique la excavación y los criterios de parada
Prevea una comprobación final antes de empezar a excavar, perforar o romper el pavimento. El instalador debe recibir el informe, el plano de servicios, las áreas inciertas y la solución de anclaje aprobada, y confirmar que corresponden al emplazamiento actual. La persona que dirige el trabajo debe elegir el procedimiento de comprobación y ejecución de acuerdo con las instalaciones y el soporte. No hay una distancia de seguridad universal que pueda deducirse de un plano genérico. Si hace falta una verificación complementaria, debe acordarse de antemano con quien tenga competencia para definirla. No improvise una apertura del terreno ni cambie de herramienta para seguir avanzando sin esa valoración; deje claro quién puede autorizar la continuación.
Antes de iniciar cada punto, compruebe que las marcas siguen visibles y que no se han realizado obras o cambios desde la detección. Si aparece un tubo, cable, conducto o material inesperado, se pierde una marca o la ruta real no coincide con el plano, detenga el trabajo en esa zona; no toque, desplace ni cubra el elemento para despejar el anclaje. Mantenga a las personas apartadas y avise al responsable de obra y, si procede, al operador del servicio para que indique cómo continuar. Si se va a instalar el modelo de pérgola Bloomcabin, deje escrito qué modelo y qué plano se están ejecutando, de modo que la comprobación en obra se refiera a la configuración real y no a una referencia imprecisa.
Qué hacer si un servicio coincide con un anclaje
Si una conducción coincide con un anclaje, o queda dentro de una zona que no se ha podido localizar con suficiente confianza, no perfore ni mueva el punto unos centímetros por intuición. Devuelva el plano al responsable del diseño para estudiar opciones: cambiar la implantación, modificar la distribución de apoyos o valorar otra solución compatible con el terreno y las instalaciones. Cada alternativa debe comprobarse con la evaluación estructural, el soporte real y los dibujos de anclaje aprobados. No corte, perfore, apoye ni cargue una instalación para conservar la posición deseada. La solución más fácil sobre el papel puede no ser viable en ese emplazamiento; los servicios y la fijación deben resolverse conjuntamente.
Si la revisión obliga a cambiar el modelo o su geometría, vuelva a la documentación exacta de la configuración elegida, por ejemplo, el modelo bioclimático Bloomcabin, y solicite que el diseño revisado se contraste de nuevo con las instalaciones localizadas. No suponga que los anclajes de otro modelo, una variante o una distribución parecida servirán sin validación. Si se plantea modificar o trasladar una conducción, esa decisión corresponde al profesional responsable y al operador del servicio, con la coordinación que proceda; no es un atajo para continuar la obra. Conserve la versión descartada y la aprobada del plano para que nadie vuelva a utilizar una marca antigua por error.
Entregue un expediente claro al equipo instalador
Prepare un dossier para quien vaya a montar la pérgola: planos disponibles y sus fechas, informes de localización, límites y áreas no resueltas, fotografías de las marcas, datos de reformas y plano final de anclajes aprobado. Incluya los contactos de quien interpretó la detección y de quien validó la solución estructural, además de una nota sobre cualquier cambio de última hora. Identifique el proyecto y el modelo exacto; por ejemplo, el modelo adosado Bloomcabin. El nombre del producto no es una especificación de anclaje. Indique también cuál es la versión vigente del plano, para que el equipo no llegue a la obra con un documento anterior o incompleto.
Haga una comprobación conjunta en el lugar antes de iniciar los trabajos: el recorrido marcado debe corresponder al informe, los puntos de fijación deben coincidir con la versión aprobada y las dudas deben estar cerradas o señaladas como zonas donde no se trabaja. Si la información ha perdido vigencia por una reforma, una excavación reciente o el desplazamiento de marcas, actualice la revisión. Después de instalar, conserve un registro de la posición ejecutada y de cualquier servicio que se haya modificado mediante una intervención coordinada. Ese historial facilitará futuras reparaciones, ampliaciones o trabajos de jardín y evitará que otra persona tenga que empezar la búsqueda desde cero.
Preguntas frecuentes
¿Basta con consultar los planos de la vivienda?
Normalmente, no. Sirven para orientar la búsqueda, pero conviene comprobar quién los preparó, de qué fecha son, qué zona cubren y si reflejan las reformas posteriores. Puede haber instalaciones privadas que no figuren en los planos de los suministradores. Antes de decidir dónde perforar, encargue una localización adecuada y compruebe por separado que el soporte admite la solución de anclaje.
¿Un detector doméstico puede descartar tuberías o cables?
No debería utilizarse como prueba definitiva. Los equipos varían en lo que pueden localizar, y una lectura sin señal no demuestra que el terreno esté vacío. Para decidir dónde perforar hay que conocer el alcance y las limitaciones de la detección, además de interpretar sus resultados. Si algún recorrido sigue siendo incierto, ese punto no está listo para perforar.
¿Qué hago si una conducción coincide con un anclaje?
Deje ese punto pendiente de revisión y consulte al responsable del diseño y de la instalación. La implantación, la distribución de los apoyos o la solución de anclaje pueden necesitar una revisión profesional. No desplace el punto por intuición ni modifique la fijación para mantener la posición prevista.
¿Puedo levantar una baldosa para buscar una conducción?
No lo haga por su cuenta ni sin coordinarlo con quien dirige la comprobación. Levantar o abrir el pavimento puede dañar una red, alterar las referencias de la detección o dejar al descubierto un soporte distinto del previsto. Si hace falta una comprobación complementaria, el profesional responsable debe definir cómo se realiza y cómo se documenta.
¿Hay una distancia fija entre un cable o una tubería y el anclaje?
No hay un margen único que pueda aplicarse a todos los terrenos, servicios y métodos de localización. La incertidumbre sobre la ruta y la solución de anclaje deben valorarse para cada emplazamiento. Pida al profesional que interprete el informe y confirme por escrito si el punto previsto puede utilizarse.
La decisión sobre los anclajes debe apoyarse en un plano de instalaciones que indique sus incertidumbres, el plano correspondiente al modelo elegido y una valoración del soporte. Si esos datos no permiten resolver una interferencia, mantenga el punto como provisional y no perfore. La ubicación y la solución de fijación solo están listas cuando se han revisado conjuntamente.
