Bloomcabin 1 kiinteä lasiosa ja 1 avautuva puite ilman ristikoita. Historiallinen sivusaranoitu Kombi-ikkuna yhdistää yhden kiinteän lasiosan ja yhden ulospäin avautuvan puitteen. Molemmat osat ovat ilman ristikoita, joten kokonaisuus näyttää rauhalliselta, ajattomalta ja harkitulta.
Miksi valita tämä Bloomcabin-malli?
Sekä kiinteä lasiosa että avautuva puite ovat ilman ristikoita. Yhtenäiset lasipinnat tekevät kokonaisuudesta selkeän ja antavat ikkunan mittasuhteiden sekä historiallisen Kombi-rakenteen nousta luontevasti esiin.
Kiinteä lasiosa tuo sommitteluun vakautta, ja sivusaranoitu puite tarjoaa avattavan osan. Puite avautuu ulospäin, mutta molempien osien ristikoton toteutus pitää ikkunan yleisilmeen rauhallisena ja johdonmukaisena.
Harkittu ikkunaratkaisu tukee miellyttävää sisätilan tuntua ja hyvää energiatehokkuutta kaikkina vuodenaikoina.
Malli sopii kohteeseen, jossa historiallista vaikutelmaa halutaan tulkita hillityllä ja ristikottomalla ikkunaratkaisulla. Kiinteän lasiosan ja avautuvan puitteen yhtenäinen ilme toimii luontevasti rauhallisessa julkisivussa. 1 kiinteä lasiosa ja 1 avautuva puite ilman ristikoita — Näin ikkuna- tai ovimalli sopii luontevasti moderniin, perinteiseen tai huolellisesti kunnostettuun rakennukseen. 1 kiinteä lasiosa ja 1 avautuva puite ilman ristikoita — Tasapainoiset mittasuhteet helpottavat sovittamaan muotoilun rakennuksen arkkitehtuuriin ja julkisivulle tavoiteltuun ilmeeseen. 1 kiinteä lasiosa ja 1 avautuva puite ilman ristikoita — Ennen kokoonpanon valintaa toteutus voidaan mukauttaa hankkeen tarpeisiin ja henkilökohtaisiin tyylitoiveisiin. Rakenne avautuu ulospäin.
Asiakasarviot
Joustavat maksuvaihtoehdot Tutustu tilauksen yhteydessä saatavilla oleviin maksutapoihin.
Suunnittele nyt Määritä historiallinen Kombi-ikkuna kohteeseesi sopivaksi. Jos tarvitset apua ota yhteyttä tiimiimme.
Tyyppi: Ulospäin avautuva puite;
Takuu: 5 vuotta;
CE: Kyllä;
Materiaali: Mänty, tammi;
Lasitus: 2- tai 3-lasinen eristyslasielementti lämpöä heijastavalla pinnoitteella, lämpimällä välilistalla (CHR) ja argonkaasulla;
Lasitustiivisteet: Musta kumi;
Heloitus: SPILKA, IPA;
Asennusreiät: 14 mm;
Karmi: 105 x 57 mm;
Puite: 76 x 65 mm.
Perinnetyyliset puuikkunat

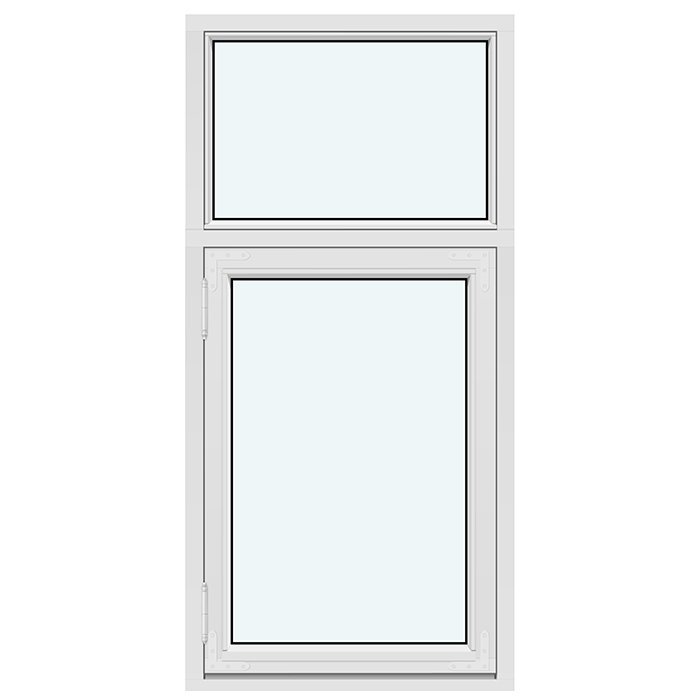

Perinnetyylinen sivusaranoitu ulosaukeava Kombi-ikkuna
Mittojen mukaan valmistettava puuikkuna, jossa yksi kiinteä lasiosa yhdistyy yhteen sivusaranoituun, ulospäin avautuvaan puitteeseen. Valitse kohteeseesi mänty tai tammi, väri, painike, 2- tai 3-lasinen lasitus ja nimetty ristikkokuvio.
Toimintatapa
Sivusaranoitu puite avautuu ulospäin
Puumateriaali
Mänty tai tammi
Lasitus
2- tai 3-lasinen pinnoitettu, argontäytteinen eristyslasielementti
Vaatimustenmukaisuus
CE-merkitty
Perinnetyylinen sivusaranoitu ulosaukeava Kombi-ikkuna yhdistää samaan ikkunakokonaisuuteen yhden kiinteän lasiosan ja yhden ulospäin avautuvan puitteen. Ratkaisu sopii suunnitelmaan, jossa lasipinta halutaan jakaa kahdeksi osaksi ja toiseen osaan tarvitaan avattavuus. Sivusaranoitu puite avataan ulospäin, joten ikkunan käyttöperiaate voidaan ottaa huomioon jo rakennuksen, huonetilan ja ikkunan ympäristön suunnittelussa. Kiinteä osa muodostaa kokonaisuuden toisen lasitetun alueen, mutta sitä ei käytetä avattavana osana. Näin tuotteen kiinteä ja käytettävä osa ovat selvästi erotettavissa toisistaan.
Voit määritellä tiedusteluun puumateriaalin, värin, painikkeen, lasituksen ja nimetyn ristikkokuvion. Materiaalivaihtoehdot ovat mänty ja tammi, ja lasitukseksi voidaan valita 2- tai 3-lasinen eristyslasielementti. Ristikkovaihtoehdoissa on sekä kokonaan ristikoittomia malleja että jakoja, joissa ristikot sijoittuvat vain puitteeseen tai sekä kiinteään lasiosaan että puitteeseen. Ikkuna valmistetaan mittojen mukaan suunniteltuun aukkoon sopivaksi. Kun kokoat tiedustelua, käsittele tarkistetut aukkomitat ja tuotevalinnat erillisinä tietoina: mitat kuvaavat kohdetta, kun taas puulaji, väri, painike, lasitus ja ristikkokuvio määrittelevät haluttua tuotetta. Autamme kokoamaan näistä tiedoista selkeän kokonaisuuden.
01

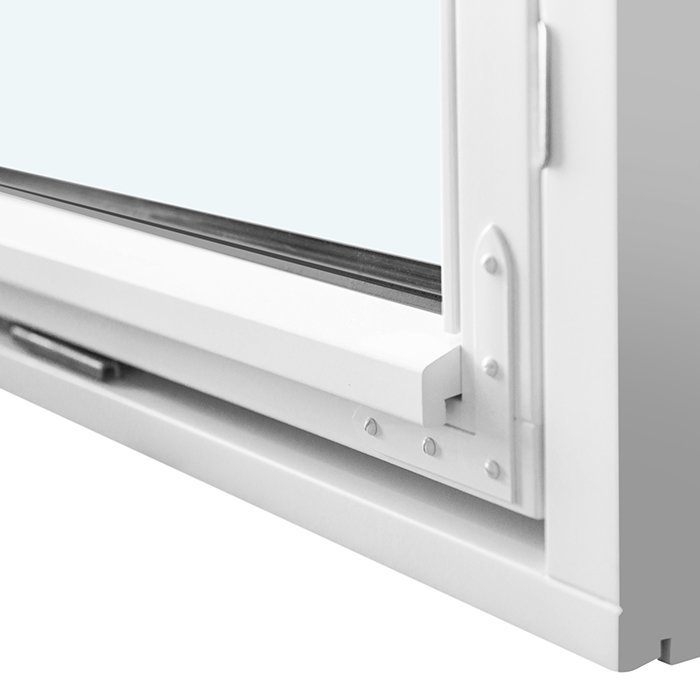

Kombi-ikkunan käytettävä osa on sivusaranoitu puite, joka avautuu ulospäin. Liike suuntautuu rakennuksen ulkopuolelle eikä huonetilaan. Tämä toimintaperiaate kannattaa huomioida, kun suunnittelet ikkunan sijaintia, sisäpuolen kalustusta ja tavallisia käyttötilanteita. Sisäpuolelle ei tarvita puitteen avautumisaluetta, mutta ulkopuolella on tarkistettava, etteivät kohteen rakenteet tai kulkureitit häiritse käyttöä. Kiinteä lasiosa ei osallistu avaamiseen, vaan pysyy avautuvan puitteen vierellä osana samaa tuotetta. Kun arvioit sijoituspaikkaa, tarkastele toimintaa sekä päivittäisen käytön että ulkopuolisen ympäristön kannalta.

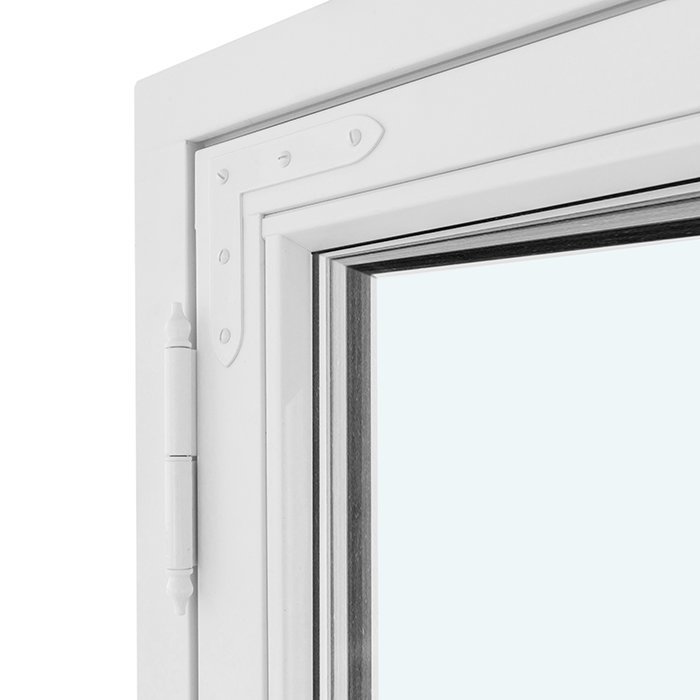

Sivusaranoitu rakenne tarkoittaa, että puite liikkuu sivureunansa ympäri. Ennen tilaamista kannattaa tarkistaa tuotekohtaisesta tarjouksesta, miten ikkunan kätisyys ja osien sijainti on määritelty. Tämä ehkäisee tulkintaeroja etenkin silloin, kun ikkunaa tarkastellaan eri piirustuksissa sisältä tai ulkoa. Kerro tiedustelussa, mistä suunnasta antamasi kuva tai luonnos esittää ikkunan. Näin avautuva puite, kiinteä lasiosa ja kohteen käyttötilanne voidaan käsitellä selkeästi ilman katselusuuntaan perustuvia oletuksia.
Heloituksessa käytetään SPILKA- ja IPA-heloja. SPILKA ja IPA ovat tuotteen heloituksessa käytettäviä tuotemerkkejä. Jos tiedustelu koskee useita ikkunatyyppejä, pidä niiden heloitustiedot erillään, sillä tekniset tiedot ovat tuotekohtaisia.
Kiinteän ja avautuvan osan välinen jako kannattaa huomioida, kun arvioit, mistä kohdasta ikkunaa haluat käyttää ja miten avattava osa suhteutuu huoneen toimintoihin. Puhdistusta ja muuta tavanomaista käsittelyä suunniteltaessa on hyvä erottaa toisistaan paikallaan pysyvä lasiosa ja ulospäin liikkuva puite. Näin tuotteen toimintatapa pysyy selvänä jo ennen lopullisen koon ja sijoituspaikan vahvistamista.
02
Ikkunan puumateriaaliksi voidaan valita mänty tai tammi. Karmi on kooltaan 105 × 57 mm ja puite 76 × 65 mm. Nämä ovat kyseisten puuosien komponenttimittoja, eivät koko ikkunan leveys- tai korkeusmittoja. Ikkunan kokonaismittoja ei pidä päätellä komponenttimittojen perusteella. Asennusreikien koko on 14 mm. Kokonaisuuteen kuuluu yksi kiinteä lasiosa ja yksi sivusaranoitu, ulospäin avautuva puite. Heloituksessa käytetään SPILKA- ja IPA-heloja.
Lasitus voidaan toteuttaa 2- tai 3-lasisella eristyslasielementillä. Elementtiin kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Lasitustiivisteet ovat mustaa kumia. Nämä tiedot määrittelevät tuotteen lasitusvaihtoehdot ja niihin kuuluvat rakenneosat. Ilmoita lasimäärä tarjouspyynnössä yhdessä materiaalin ja ristikkokuvion kanssa, jotta tuotevalinnat voidaan vahvistaa samassa kokonaisuudessa.
Tuote on CE-merkitty, ja sille myönnetään viiden vuoden takuu. Takuu on voimassa takuuehtojen mukaisesti, joten tutustu ehtoihin ennen tilaamista ja säilytä tarjous, tilausvahvistus sekä muut tuotetta koskevat asiakirjat myöhempää tarvetta varten.
Osien lukumäärä ei yksin määritä niiden leveyksiä, keskinäisiä suhteita tai sijoittelua. Tarkista tarjouksesta ja tuotetta esittävästä kuvasta, miten kiinteä lasiosa ja avautuva puite on toteutettu valitussa koossa. Pidä tarkistettu aukkomitta, ikkunan tilausmitta ja puuosien komponenttimitat erillään toisistaan. Myös asennusreikien 14 mm:n koko on tuotekohtainen tekninen tieto, ei ikkunan mitta tai yleinen asennusohje. Se ei yksin ratkaise kohteeseen sopivaa kiinnitystapaa, kiinnikkeiden määrää tai tarvittavaa asennusvaraa, sillä näihin vaikuttavat aukkoa ympäröivä rakenne ja valittu asennustapa. Kun vertaat tarjousta mittapiirrokseen, tarkista siksi erikseen ikkunan kokonaismitat, karmin ja puitteen komponenttimitat sekä asennusreikien koko.
03
Lasitusvalinnassa ensimmäinen päätös on 2- tai 3-lasinen eristyslasielementti. Ilmoita valintasi tarjouspyynnössä tai pyydä meitä käsittelemään molemmat vaihtoehdot, jos vertailu on vielä kesken. Lasimäärä kannattaa kirjata yksiselitteisesti, sillä se on eri valinta kuin ristikkokuvio. Ristikot määrittelevät lasialueiden jakoa, kun taas 2- tai 3-lasisuus koskee eristyslasielementin rakennetta. Kun pidät nämä päätökset erillään, tarjouspyyntö on helpompi tarkistaa ennen lähettämistä.
Lasitukseen kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Ostajan kannalta olennaista on tunnistaa nämä saman eristyslasielementin osiksi eikä erillisiksi ulkonäkövalinnoiksi. Kirjaa tarjouspyyntöön lasimäärä ja yhdistä siihen haluamasi ristikkokuvio. Jos tiedustelu koskee useita erikokoisia Kombi-ikkunoita, erittele valinnat ikkunoittain, jotta kunkin tuotteen lasitus ja ristikkojako voidaan yhdistää oikeaan kokoon.
Lasitustiivisteet ovat mustaa kumia. Tiivisteiden väri ja materiaali ovat tuotteen rakennetietoja, eivät puumateriaalin tai ristikkokuvion määreitä. Älä päättele mustista kumitiivisteistä puuosien viimeistelyä tai ikkunan ristikkokuviota. Jos samaan kohteeseen tulee useita ikkunoita, käytä niistä johdonmukaista nimeämistä tai numerointia. Se helpottaa materiaalin, lasituksen ja ristikkokuvion kohdistamista oikeaan ikkunaan.
Ristikkokuvio kannattaa tarkistaa lasitusvalinnan jälkeen osakohtaisesti. Tuotteessa on yksi kiinteä lasiosa ja yksi avautuva puite, ja nimetyissä vaihtoehdoissa ristikot voivat olla vain puitteessa tai sekä kiinteässä lasiosassa että puitteessa. Pelkkä ristikoiden kokonaismäärä ei aina yksilöi kuviota, joten käytä tiedustelussa vaihtoehdon täydellistä sanallista kuvausta. Näin esimerkiksi yksi vaaka- ja yksi pystyristikko eivät jää tulkinnanvaraisiksi sen suhteen, kumpaan osaan ne kuuluvat. Jos rakennussuunnitelmassa on lasitusta koskevia numeerisia vaatimuksia, vertaa niitä tuotekohtaisiin asiakirjoihin ennen valinnan vahvistamista, sillä pelkkä 2- tai 3-lasisuus ei kuvaa kaikkia hankkeessa mahdollisesti tarkasteltavia arvoja. Tässä ikkunassa valittava eristyslasielementti on 2- tai 3-lasinen, ja siihen kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu.
04
Ristikoittomassa vaihtoehdossa kokonaisuus koostuu yhdestä kiinteästä lasiosasta ja yhdestä avautuvasta puitteesta ilman ristikoita. Jos haluat ristikon vain avautuvaan osaan, kiinteä lasiosa voidaan jättää ristikoittomaksi ja puitteeseen voidaan valita joko yksi vaakaristikko tai yksi pystyristikko. Merkitse valinta aina osakohtaisesti, sillä ilmaus ”yksi ristikko” ei yksin kerro ristikon suuntaa tai sitä, mihin osaan se kuuluu.
Yhdessä vaihtoehdossa sekä kiinteässä lasiosassa että avautuvassa puitteessa on yksi pystyristikko. Tämä kuvaus yksilöi ristikoiden lukumäärän, suunnan ja sen, että niitä on molemmissa osissa. Se ei määritä osien leveyksiä tai ristikoiden tarkkoja paikkoja. Tarkista valittuun kokoon liittyvä kokonaiskuva ennen tilauksen vahvistamista, jotta sanallinen kuvio ja esitetty ratkaisu vastaavat toisiaan.
Vaaka- ja pystyjakoa yhdistävässä vaihtoehdossa kiinteä lasiosa voidaan jättää ilman ristikoita ja avautuvaan puitteeseen sijoittaa yksi vaaka- ja yksi pystyristikko. Toinen nimetty vaihtoehto sisältää yhden vaaka- ja yhden pystyristikon sekä kiinteässä lasiosassa että puitteessa. Koska näissä vaihtoehdoissa käytetään samoja ristikkosuuntia eri osissa, ilmoita tarjouspyynnössä myös se, jääkö kiinteä osa ristikoittomaksi vai kuuluuko jako molempiin osiin.
Tiheämpiin nimettyihin kuvioihin kuuluu sommitelma, jossa kiinteässä lasiosassa on yksi vaaka- ja yksi pystyristikko ja puitteessa kaksi vaaka- sekä yksi pystyristikko. Toinen vaihtoehto jättää kiinteän lasiosan ristikoittomaksi ja sisältää puitteessa yhden vaakaristikon sekä kaksi pystyristikkoa. Lisäksi saatavana on jako, jossa kiinteä osa on ilman ristikoita ja puitteessa on kaksi vaaka- ja yksi pystyristikko. Näiden vaihtoehtojen erottamisessa kannattaa kiinnittää huomiota sekä ristikoiden suuntaan että lukumäärään.
Ristikkokuvion valinnassa voit käyttää vertailukohtana rakennuksen muita ikkunoita, julkisivun linjoja ja tavoiteltua perinnetyyliä. Nimetty kuvio kertoo, missä osassa ristikot ovat sekä montako vaaka- ja pystyristikkoa siihen kuuluu. Se ei yksin määritä valmiin ikkunan tarkkoja mittasuhteita. Kun olet rajannut vaihtoehdot, vertaa niiden täydellisiä sanallisia kuvauksia ja tarkista valittu kuvio vielä tarjouksesta. Jos tilaat useita ikkunoita eri ristikoilla, nimeä jokainen ikkuna erikseen ja liitä oikea ristikkokuvaus sen mittoihin.
05
Aukon arviointi alkaa huolellisesta mittaamisesta. Tarkista ensin, onko kyse uudesta suunnitellusta aukosta vai olemassa olevasta rakenteesta, johon ikkuna sovitetaan. Olemassa olevassa kohteessa mittaus kannattaa tehdä useasta kohdasta, koska aukon leveys tai korkeus voi vaihdella. Merkitse muistiin jokainen mitta ja se, mistä kohdasta se on otettu. Tarkista samalla ristimitat sekä aukon ympäröivien pintojen kunto. Mittapiirros, jossa ylä- ja alareuna sekä sivut on nimetty selvästi, auttaa yhdistämään luvut oikeisiin mittauskohtiin.
Aukon mitat eivät ole automaattisesti samat kuin tilattavan ikkunan ulkomitat. Asennuksen edellyttämä tila, ympäröivä rakenne ja valittu asennustapa on otettava huomioon kohdekohtaisesti. Yhtä kaikkiin rakennuksiin sopivaa vähennystä ei pidä käyttää ilman kohteen arviointia. Jos et itse vastaa asennuksesta, varmista lopullinen tilausmitta sen ammattilaisen kanssa, joka tuntee rakenteet ja suunnitellun asennustavan. Pidä aukkomitat ja vahvistettu tilausmitta muistiinpanoissa erillään, jotta niitä ei sekoiteta tarjousta tarkistettaessa.
Koska puite avautuu rakennuksesta ulospäin, tarkista sen suunniteltu käyttöympäristö ulkopuolella. Huomioitavia kohteita voivat tilanteen mukaan olla ulkoverhous, syvennykset, kaiteet, vesipellit, kulkureitit ja muut lähellä sijaitsevat rakenteet. Tarkoitus on tunnistaa kohteen omat rajoittavat tekijät ennen tilauskoon vahvistamista. Tarkastele myös sitä, sopiiko avattavan puitteen sijainti huoneen tavalliseen käyttöön.
Kiinteän lasiosan ja avautuvan puitteen sijainti on tarkistettava tarjouksesta ja kokonaiskuvasta. Merkitse omaan luonnokseesi selvästi, katsotaanko ikkunaa sisältä vai ulkoa, sillä sama piirros voidaan muuten tulkita kahdella tavalla. Tarkastele samalla ristikkokuviota, avattavan osan käyttöpaikkaa ja aukon ympäristöä. Pelkkä aukon kokonaismitta ei kuvaa kaikkia suunnitelman kannalta olennaisia tietoja, joten merkitse luonnokseen myös huoneen sisäpuoli ja rakennuksen ulkopuoli.
Kirjaa lopuksi aukon kunto, mittauskohtien mahdolliset erot ja mitoitukseen vaikuttavat ympäröivät osat. Valokuvat tukevat suunnittelua, kun niiden yhteydessä on tarkat mitat ja selvä tieto katselusuunnasta. Lisää kuvaan tai erilliseen luonnokseen aukon leveys- ja korkeusmitat sekä mittauskohdat. Varmista ennen tarjouspyynnön lähettämistä, että kaikissa asiakirjoissa käytetään samoja tunnuksia. Näin voimme yhdistää oikeat mitat, valinnat ja kohdetiedot toisiinsa.
06
Kombi-ikkunan ilme perustuu kiinteän lasiosan ja avautuvan puitteen yhteiseen sommitteluun. Voit valita kokonaan ristikoittoman mallin, ristikon vain puitteeseen tai nimetyn kuvion, joka jäsentää molempia lasiosia. Vertaa vaihtoehtoja aina valitussa koossa, sillä ristikoiden lukumäärä ei yksin kerro valmiin ikkunan mittasuhteita. Jos kohteessa on ennestään perinnetyylisiä ikkunoita, kirjaa niiden olennaiset jaot muistiin ja vertaa niitä tarjolla oleviin nimettyihin kuvioihin.
Materiaaliksi valitaan mänty tai tammi. Puulajin valintaa voi lähestyä osana rakennuksen muuta materiaalikokonaisuutta ja sen näkyviä puuosia. Jos samaan tilaan tai julkisivuun tulee useita ikkunoita, päätä, käytetäänkö niissä samaa materiaalia, ja merkitse valinta jokaisen tuotteen tietoihin. Jos vertailet mäntyä ja tammea, pyydä vaihtoehdot selkeästi eriteltyinä. Näin materiaalin vaikutusta tilauskokonaisuuteen voidaan arvioida muuttamatta samalla lasitusta tai ristikkokuviota.
Väri on valittavissa, joten se kannattaa suunnitella yhdessä puumateriaalin, rakennuksen julkisivun ja muiden ikkunoiden kanssa. Ilmoita toivottu väri mahdollisimman yksiselitteisesti tiedustelussa ja pidä värivalinta erillään puulajista: mänty tai tammi kertoo ikkunan materiaalin, kun taas väri on oma valintansa. Jos kohteessa käytetään useita värejä, merkitse jokaisen ikkunan väri sen oman tuotetunnuksen yhteyteen.
Myös painike voidaan valita. Tarkastele painikevalintaa ikkunan päivittäisen käytön ja kohteen muun ilmeen kannalta, mutta vahvista saatavana oleva vaihtoehto aina osana juuri tämän Kombi-ikkunan tarjousta. Jos samaan rakennukseen tulee useita ikkuna- tai ovityyppejä, erittele niiden painikevalinnat tuotteittain, sillä yhden tuotteen valintaa ei pidä siirtää automaattisesti toiseen.
Viimeistele kokonaisuus tarkistamalla puumateriaali, väri, painike, lasitus ja ristikkokuvio rinnakkain. Lasitustiivisteet ovat mustaa kumia, ja heloituksessa käytetään SPILKA- ja IPA-heloja; nämä ovat tuotteen teknisiä rakennetietoja, eivät erillisiä puulaji- tai ristikkovalintoja. Kun tilaat useita ikkunoita, käytä jokaiselle omaa tunnusta ja kokoa sen alle kaikki mitat ja valinnat. Näin sommittelu ja tekniset tiedot kohdistuvat tarjouksessa oikeaan tuotteeseen.
07
Perinnetyylinen Kombi-ikkuna on tarkoitettu kokonaisuuteen, jossa yksi kiinteä lasiosa ja yksi sivusaranoitu, ulospäin avautuva puite yhdistetään samaan tuotteeseen. Jos suunnitelma edellyttää muunlaista osajakoa tai avaustapaa, rinnalla voi olla hyödyllistä tarkastella muita nimettyjä ikkuna- ja ovityyppejä. Vertailussa kannattaa aloittaa käytännön tarpeesta: tarvitaanko kiinteän osan ja avautuvan puitteen yhdistelmää, eri määrä puitteita vai kokonaan toinen avaustapa.
Pystyakselinen ulosaukeava kääntöikkuna on eri tuotetyyppi kuin sivusaranoitu Kombi-ikkuna. Saatavana on yksi- ja kaksipuitteisia pystyakselisia vaihtoehtoja. Sisäänaukeavat ikkunat muodostavat puolestaan oman ryhmänsä, jossa puite avautuu ja kallistuu sisäänpäin. Kun vertailet näitä tuotteita, käsittele avaustapaa, puitteiden lukumäärää, materiaalia, lasitusta ja mittoja kunkin tuotteen omien tietojen perusteella.
Valikoimaan kuuluu myös erillisiä EI30-paloluokiteltuja sisäänaukeavia ja ulosaukeavia ikkunoita. Jos kohteessa on paloteknisiä vaatimuksia, valinta tulee tehdä tarkoitukseen nimetystä paloluokitellusta tuotteesta ja sovittaa rakennuksen suunnitelmiin. Avaustapa kannattaa tarkistaa samalla, sillä paloluokitelluissa vaihtoehdoissa on sekä sisäänaukeava että ulosaukeava tuotetyyppi.
Ulospäin aukeavat terassiovet voivat kuulua samaan rakennuskokonaisuuteen ikkunoiden kanssa. Saatavana on tavallinen yksilehtinen vaihtoehto ja perinnetyylinen yksilehtinen vaihtoehto. Ovet ovat omia tuotteitaan, joten niiden rakenne, lasitus, materiaalit, mitat ja helat tarkistetaan erikseen. Jos tavoitteenasi on yhtenäinen kokonaisuus, voit verrata tuotteiden materiaalivaihtoehtoja ja nimettyjä ristikkokuvioita, mutta kirjaa jokainen ikkuna ja ovi tarjouspyyntöön omana rivinään.
Jos vertailet vaihtoehtoja, aloita tarvittavasta avaustavasta ja tuotetyypistä. Tarkastele sen jälkeen osajakoa, materiaalia, lasitusta ja haluttua tyyliä. Näin eri tuotteiden ominaisuudet pysyvät erillään eikä yhden tuotteen tietoja siirretä vahingossa toiseen. Tutustu seuraavaksi suunnitelman rinnalle sopiviin nimettyihin ikkuna- ja ovituotteisiin: Yksipuitteinen pystyakselinen ulosaukeava kääntöikkuna, Kaksipuitteinen pystyakselinen ulosaukeava kääntöikkuna, Yksipuitteinen sisäänaukeava ikkuna, Kaksipuitteinen sisäänaukeava ikkuna, EI30-paloluokiteltu sisäänaukeava ikkuna, EI30-paloluokiteltu ulosaukeava kääntöikkuna, Yksilehtiset ulospäin aukeavat terassiovet, Perinnetyyliset yksilehtiset ulospäin aukeavat terassiovet.
08
Aloita kirjaamalla, mihin rakennukseen ja mihin aukkoon Kombi-ikkunaa suunnitellaan. Kerro, onko kyseessä uusi aukko vai olemassa oleva rakenne. Liitä mukaan tarkistetut aukkomitat, mittauskohdat ja tieto siitä, kuka vahvistaa lopullisen tilausmitan sekä asennukseen tarvittavan tilan. Jos tiedustelu koskee useita ikkunoita, anna jokaiselle oma tunnus. Käytä samaa tunnusta mittapiirroksessa, valokuvissa ja valintaluettelossa, jotta aineisto pysyy yksiselitteisenä.
Kuvaa seuraavaksi tuotteen osat selvästi: yksi kiinteä lasiosa ja yksi ulospäin avautuva puite. Lisää luonnokseen tieto siitä, katsotaanko ikkunaa sisältä vai ulkoa, ja tarkista tarjouksesta osien esitystapa. Älä jätä katselusuuntaa pääteltäväksi pelkän kuvan perusteella. Jos avautuvan osan käyttöympäristöön liittyy lähellä olevia rakenteita tai kulkureittejä, merkitse ne luonnokseen mittoineen. Näin tuotteen toimintaa voidaan arvioida suhteessa juuri kyseiseen aukkoon.
Valitse sitten nimetty ristikkokuvio. Voit pyytää ristikoittoman kokonaisuuden, ristikon vain avautuvaan puitteeseen tai kuvion, joka jäsentää myös kiinteää lasiosaa. Käytä valitun vaihtoehdon koko osakohtaista kuvausta ja ilmoita vaaka- sekä pystyristikoiden lukumäärä erikseen. Pelkkä maininta perinnetyylistä tai ristikoiden kokonaismäärästä ei yksilöi kaikkia vaihtoehtoja. Tarkista vielä, että sanallinen valinta vastaa tarjouksessa esitettyä kokonaiskuvaa.
Lisää tiedusteluun puumateriaali, väri, painike, 2- tai 3-lasinen lasitus ja ristikkokuvio. Jos vertailet mäntyä ja tammea tai kahta lasitusvaihtoehtoa, pyydä vaihtoehdot eriteltyinä niin, että muut vertailuun vaikuttavat valinnat pysyvät samoina. Nimeä puumateriaali ja ristikkokuvio täsmällisesti sekä ilmoita toivottu väri ja painike. Selkeä erittely helpottaa vaihtoehtojen vertailua ja vähentää riskiä, että jokin valinta yhdistetään väärään mittaan tai ikkunaan.
Tarkista lopuksi, että tuotteen nimi, aukkomitat, vahvistettava tilausmitta, katselusuunta, kiinteä lasiosa, ulospäin avautuva puite ja ristikkokuvio on kuvattu johdonmukaisesti. Varmista myös, että puumateriaali, väri, painike ja 2- tai 3-lasinen lasitus ovat mukana jokaisen ikkunan tiedoissa. Vertaa tiedustelua omaan mittapiirrokseesi kohta kohdalta ennen lähettämistä. Kun kohdetiedot ja valinnat on koottu selkeästi, voimme käsitellä Kombi-ikkunaa täsmällisenä tuotekokonaisuutena ja auttaa sinua vahvistamaan tarjoukseen oikeat vaihtoehdot.
Kysymyksiä ja vastauksia
Ilmoita tiedustelussa aukon tarkistetut mitat. Ikkunan kokonaismittoja ei pidä päätellä karmin ja puitteen komponenttimittojen perusteella. Aukon kunto, mittauskohdat ja asennusvarat on arvioitava kohdekohtaisesti ennen tilaamista. Varmista lopullinen tilausmitta kohteen rakenteet ja asennustavan tuntevan ammattilaisen kanssa.
Kokonaisuuteen kuuluu yksi kiinteä lasiosa ja yksi puite. Puite avautuu sivusaranoituna ulospäin. Kiinteää lasiosaa ei käytetä avattavana osana, vaan se muodostaa puitteen rinnalle oman lasitetun alueensa.
Kyllä. Voit valita ristikoittoman kokonaisuuden tai jonkin nimetyn ristikkokuvion. Ristikot voivat valitusta kuviosta riippuen olla vain avautuvassa puitteessa tai sekä kiinteässä lasiosassa että puitteessa.
Materiaaliksi voidaan valita mänty tai tammi. Valintaa kannattaa tarkastella yhdessä rakennuksen muiden puuosien ja tavoitellun kokonaisuuden kanssa. Ilmoita haluamasi puulaji tiedustelussa tai pyydä molemmat materiaalit eriteltyinä vaihtoehtoina.
Karmin koko on 105 × 57 mm ja puitteen koko 76 × 65 mm. Nämä ovat komponenttimittoja, eivät ikkunan kokonaismittoja. Aukon mitat ja ikkunan kokonaismitat on käsiteltävä erillään näistä komponenttimittojen tiedoista. Tarkista tilattavan ikkunan kokonaismitat tarjouksesta.
Lasitukseksi voidaan valita 2- tai 3-lasinen eristyslasielementti. Siihen kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Lasitusvalinta vahvistetaan muun tilauskokonaisuuden yhteydessä.
Heloituksessa käytetään SPILKA- ja IPA-heloja. Asennusreikien koko on 14 mm. Heloitus ja asennusreikien koko ovat tuotekohtaisia teknisiä tietoja, jotka kannattaa pitää erillään ikkunan kokonaismitoista.
Aloita aukon tarkistetuista mitoista ja suunnitellusta sijainnista. Kerro, onko kyse uudesta aukosta vai olemassa olevan ikkunan korvaamisesta, ja lisää puumateriaali, väri, painike, 2- tai 3-lasinen lasitus sekä valitun ristikkokuvion täydellinen kuvaus. Merkitse myös, katsotaanko mahdollista luonnosta sisältä vai ulkoa. Jos tiedustelu sisältää useita ikkunoita, anna jokaiselle oma tunnus ja liitä sen mitat sekä valinnat samalle riville.
Kerro meille aukon tarkistetut mitat sekä toivomasi puumateriaali, väri, painike, 2- tai 3-lasinen lasitus ja ristikkokuvio. Autamme kokoamaan valinnat selkeäksi tuotetiedusteluksi, jossa Kombi-ikkunan kiinteä lasiosa ja ulospäin avautuva puite käsitellään yhtenä kokonaisuutena. Kun lähtötiedot ovat valmiina, pyydä meiltä juuri omaa kohdettasi koskeva tarjous.
