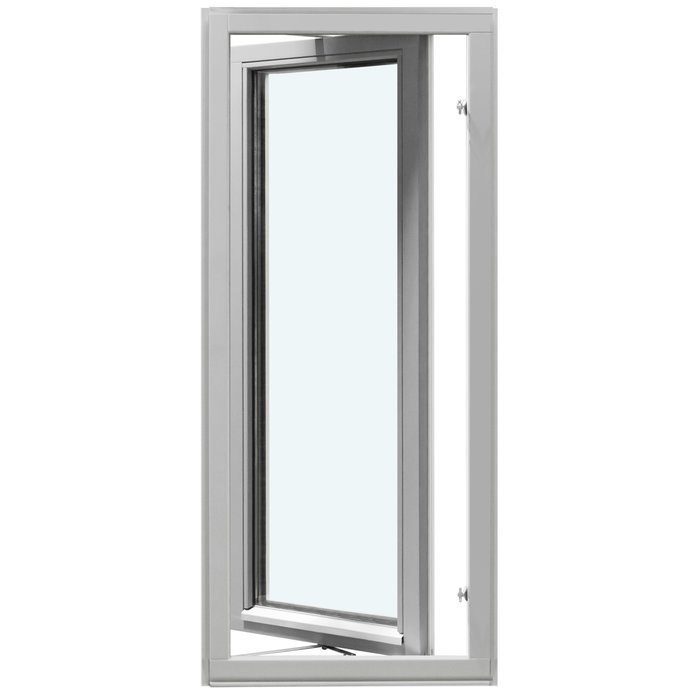

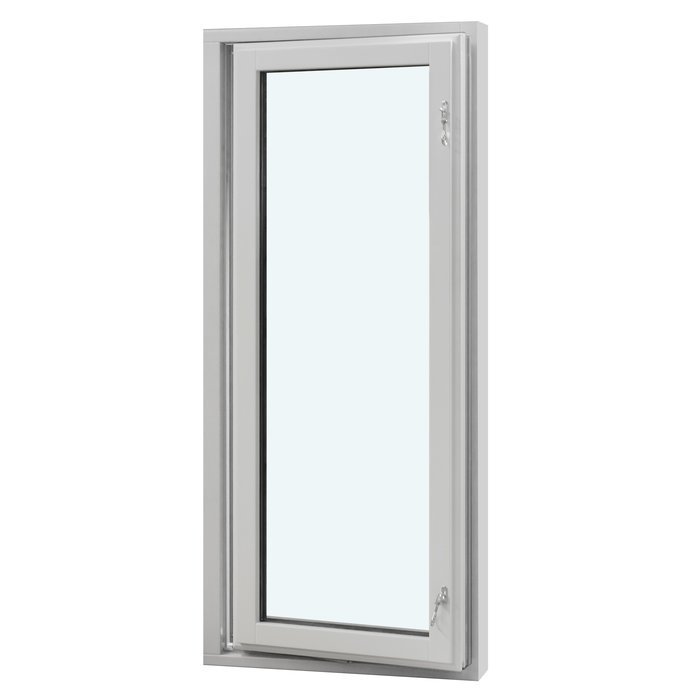

Bloomcabin Ilman ristikoita. Ilman ristikoita toteutettu yhden puitteen ikkuna avautuu ulospäin ja tarjoaa selkeän, yhtenäisen lasipinnan. Pelkistetty malli korostaa päivänvaloa ja näkymää sekä antaa julkisivulle rauhallisen, modernin vaikutelman.
Miksi valita tämä Bloomcabin-malli?
Kun lasipintaa eivät jäsennä ristikot, ikkunan ilme säilyy avoimena ja rauhallisena. Yhtenäinen lasiala korostaa ulkonäkymää ja sopii hyvin julkisivuun, jossa arvostetaan pelkistettyä, ajatonta muotoilua.
Yksi ulospäin avautuva puite muodostaa selkeän ja käytännöllisen kokonaisuuden. Pystysuuntainen ikkuna tuo julkisivuun ryhtiä ja tarjoaa avattavan ratkaisun ilman lasipintaa korostavia koristejakoja.
Hyvin suunniteltu ikkuna tukee miellyttävää sisälämpötilaa, vedottomuuden tunnetta ja kodin hyvää energiatehokkuutta eri vuodenaikoina.
Ilman ristikoita -malli sopii uudisrakennukseen tai uudistettavaan julkisivuun, jossa tavoitellaan selkeitä linjoja ja avaraa vaikutelmaa. Se on luonteva valinta huoneisiin, joissa päivänvalo, näkymä ja vähäeleinen arkkitehtuuri ovat keskeisessä osassa. Ilman ristikoita — Näin ikkuna- tai ovimalli sopii luontevasti moderniin, perinteiseen tai huolellisesti kunnostettuun rakennukseen. Ilman ristikoita — Valinnassa voidaan lisäksi tarkastella yhdessä mittasuhteita, julkisivun jäsentelyä ja haluttua kokonaisvaikutelmaa. Ilman ristikoita — Tasapainoiset mittasuhteet helpottavat sovittamaan muotoilun rakennuksen arkkitehtuuriin ja julkisivulle tavoiteltuun ilmeeseen. Valinnassa voidaan lisäksi tarkastella yhdessä mittasuhteita, julkisivun jäsentelyä ja haluttua kokonaisvaikutelmaa.
Asiakasarviot
Joustavat maksuvaihtoehdot Käytettävissä on joustavia ja turvallisia maksutapoja.
Suunnittele nyt Määritä ilman ristikoita toteutettavan ikkunan vaihtoehdot ja viimeistele kohteeseesi sopiva ratkaisu. Jos tarvitset apua ota yhteyttä tiimiimme.
Tyyppi: Ulospäin avautuva puite;
Takuu: 5 vuotta;
CE: Kyllä;
Materiaali: Mänty, alumiiniverhoiltu mänty, tammi tai alumiiniverhoiltu tammi;
Lasitus: 2- tai 3-lasinen eristyslasielementti, lämpöä heijastava pinnoite, lämmin välilista (CHR) ja argonkaasu;
Lasitiivisteet: Musta kumi;
Helat: SPILKA, IPA;
Asennusreiät: 14 mm;
Karmi: 105 x 57 mm, alumiiniverhoiltuna 115 x 57 mm;
Puite: 76 x 65 mm, alumiiniverhoiltuna 86 x 65 mm;
Bloomcabinin ulosaukeavat ikkunat

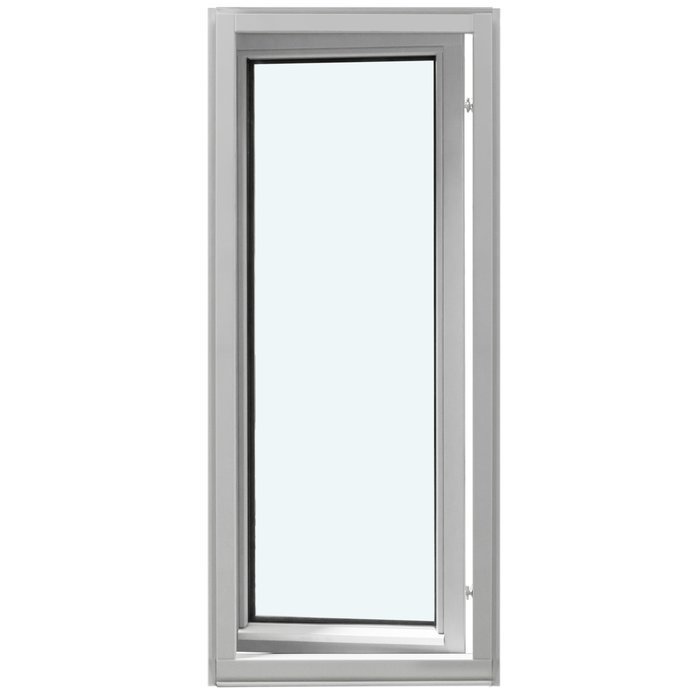

Yksipuitteinen pystyakselinen ulosaukeava kääntöikkuna
Valitse materiaali tai sen alumiiniverhoiltu vaihtoehto, lasitus ja nimetty lasipinnan jäsentely. Me autamme kokoamaan valinnoista kohteeseesi sopivan tiedustelun, kun liität mukaan aukon mitat, mittauskohdat ja selkeän kuvauksen ympäröivästä rakenteesta.
Avaamistapa
Pystyakselinen ja ulospäin avautuva puite
Materiaalit
Mänty, tammi tai kummankin alumiiniverhoiltu ratkaisu
Lasituksen perusta
Eristyslasielementti lämpöä heijastavalla pinnoitteella
Tuotemerkintä
CE-merkitty
Yksipuitteinen pystyakselinen ulosaukeava kääntöikkuna on mittatilaustuote kohteeseen, jossa tarvitaan yksi ulospäin avautuva puite. Ikkunan voi sovittaa rakennuksen kokonaisuuteen mitoituksen, materiaalin, värin, lasituksen, kahvan sekä nimetyn ristikko- tai jakopuiteratkaisun avulla. Suunnittelu kannattaa aloittaa aukon mittaamisesta ja ympäröivän rakenteen kuvaamisesta. Kun mittauskohdat, sisä- ja ulkopuoli sekä piirroksen katselusuunta on merkitty selvästi, eri valinnat voidaan yhdistää johdonmukaiseksi tiedusteluksi.
Voit valita puumateriaaliksi männyn tai tammen sekä kummastakin alumiiniverhoillun vaihtoehdon. Lasituksena käytetään eristyslasielementtiä, johon kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Lasitiivisteet ovat mustaa kumia. Materiaali- ja lasitusvalintaa kannattaa tarkastella yhdessä, jotta ikkunan kokonaisuus liittyy harkitusti rakennuksen muihin pintoihin ja yksityiskohtiin.
Kun valintoja tarkastellaan yhtenä kokonaisuutena, ikkuna voidaan sovittaa julkisivun sommitteluun ja sisätilasta koettavaan näkymään. Seuraavissa osioissa käymme läpi päivittäistä käyttöä, rakennetta, lasitusta, nimettyjä kuvioita, aukon arviointia ja tiedusteluun valmistautumista. Saat samalla käytännöllisen järjestyksen, jossa mitoitus, toiminta ja ulkoasu käsitellään omina päätöksinään ennen lopullisen kokonaisuuden kokoamista.
01

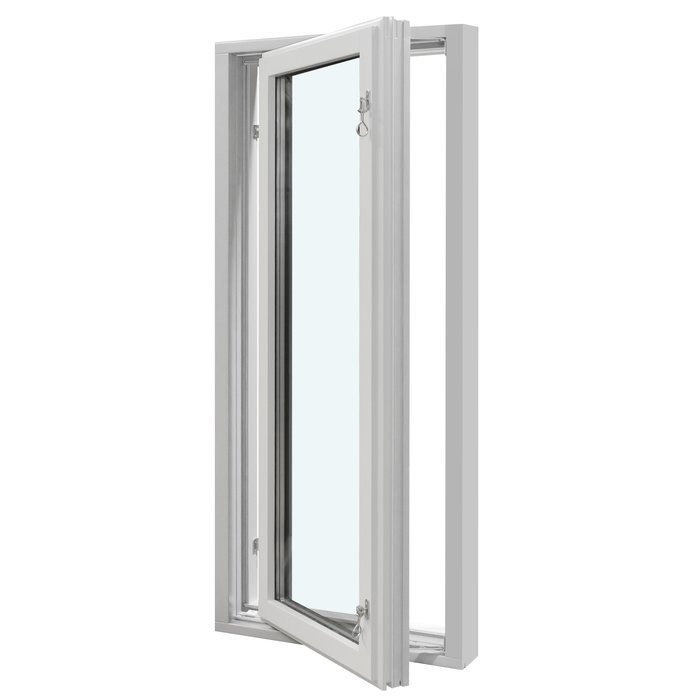

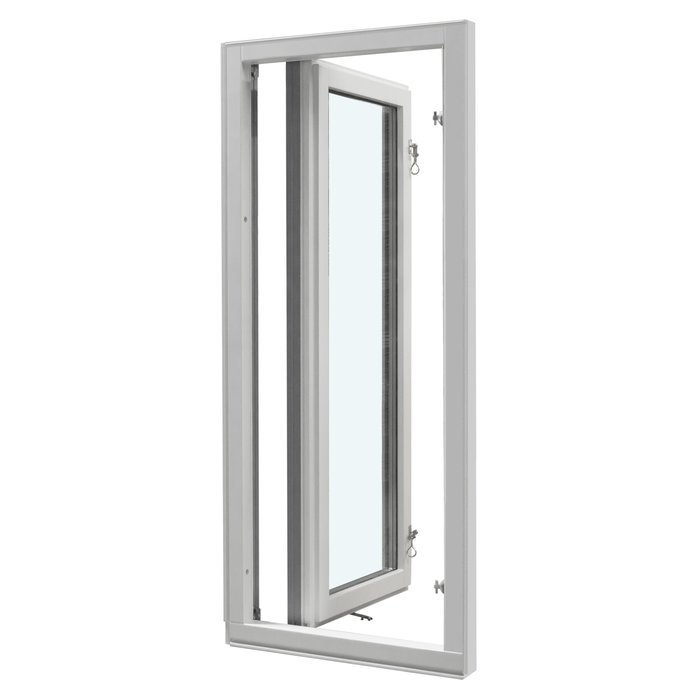

Tässä ikkunassa on yksi pystyakselinen, ulospäin avautuva puite. Sijoitusta suunniteltaessa kannattaa tarkastella sekä sisäpuolen käyttöaluetta että ikkunan ulkopuolista ympäristöä. Merkitse luonnokseen sisä- ja ulkopuoli, piirroksen katselusuunta, ikkunan korkeusasema sekä lähellä olevat rakenteet. Kuvaa myös se, mistä suunnasta ikkunaa tavallisesti lähestytään ja miten kahvaan ulotutaan. Näiden lähtötietojen avulla ikkunan käyttö voidaan ottaa huomioon jo mitoituksen, kalustuksen ja muun tilasuunnittelun yhteydessä.
Ulospäin avautuvalle puitteelle on varattava sen sijoituspaikkaan sopiva vapaa alue rakennuksen ulkopuolella. Tarkista esimerkiksi räystään, syvennyksen, kaiteen, vesipellin, terassirakenteen ja muiden lähellä olevien osien sijainti. Sisäpuolella kalusteet, verhot ja ikkunasyvennyksen muoto voivat puolestaan vaikuttaa kahvan saavutettavuuteen ja tavalliseen käsittelyyn. Jos aukon ympäristö on ahdas tai rakenteet ovat lähellä toisiaan, esitä olennaiset etäisyydet samassa mittapiirroksessa. Näin käytettävissä olevaa tilaa voidaan arvioida kokonaisuutena eikä vain aukkomittojen perusteella.

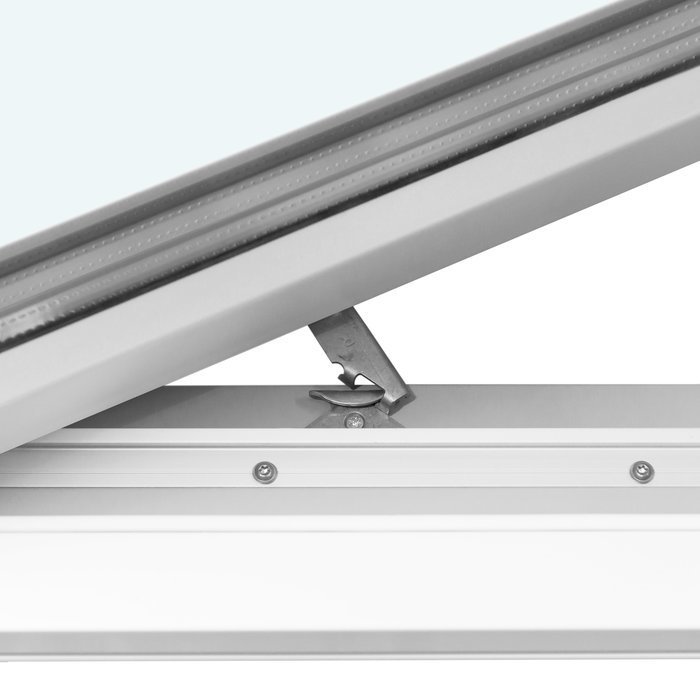

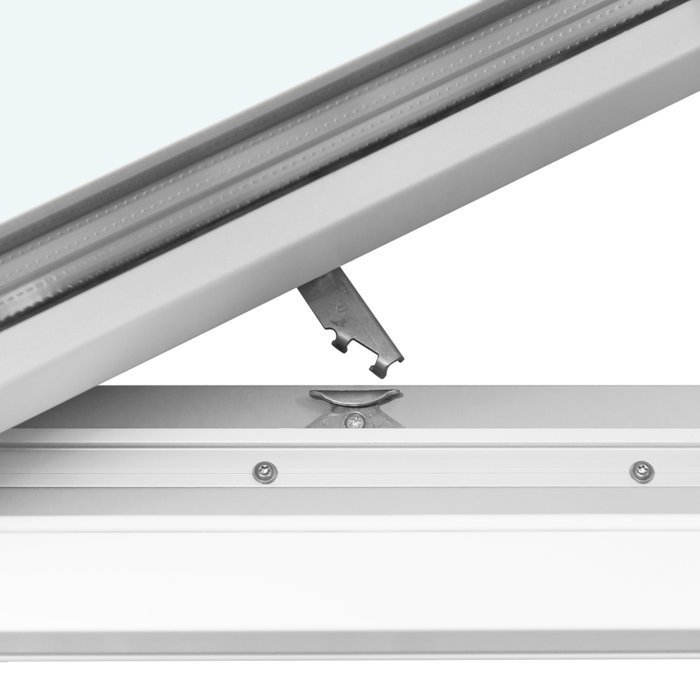

Ikkunan heloina käytetään SPILKA- ja IPA-heloja. Helat ovat osa tuotteen rakennetta, kun taas kahva kuuluu valittaviin yksityiskohtiin. Kerro tiedustelussa kahvaa koskeva toiveesi sekä ikkunan sijoituskorkeus ja tavanomainen käyttösuunta. Jos samassa kohteessa on useita ikkunoita, merkitse jokainen aukko omalla tunnuksellaan ja yhdistä kahvavalinta oikeaan ikkunaan. Näin käyttöön liittyvät tiedot eivät sekoitu materiaali-, väri-, lasitus- tai kuviovalintoihin, vaikka kaikki käsitellään samassa kokonaisuudessa.
Päivittäiseen käyttökokemukseen vaikuttavat ikkunan korkeus, käyttäjien ulottuvuus ja aukon ympärillä oleva tila. Helposti saavutettava ikkuna asettaa erilaisia vaatimuksia tilasuunnittelulle kuin korkealle, syvennykseen tai kalusteen taakse sijoitettu ikkuna. Arvioi myös, pysyykö ikkunan luo johtava alue vapaana tavallisessa käytössä. Lasten käyttämissä tiloissa ja muissa erityiskohteissa mahdolliset turvallisuustarpeet ratkaistaan osana rakennuksen kokonaissuunnittelua. Kun kerrot käyttötavan ja käyttäjäryhmän tiedustelussa, voimme käydä tuotteen valinnat läpi oikeassa asiayhteydessä ilman oletuksia tilan käytöstä.
Myös puhdistus ja muu tavallinen ylläpito kannattaa huomioida ikkunan paikkaa valittaessa. Tarkastele etukäteen, miten ikkunan sisä- ja ulkopuoliseen ympäristöön päästään turvallisesti ja jääkö työskentelylle riittävästi tilaa. Korkea sijoitus, syvä ikkunasyvennys, kiinteä kaluste tai ulkopuolinen rakenne voi vaikuttaa käytännön järjestelyihin. Merkitse tällaiset rajoitteet suunnitelmaan ja pyydä tarvittaessa rakennusalan ammattilaista arvioimaan turvallinen toteutustapa. Ikkunan käyttöä ja saavutettavuutta koskevat tiedot täydentävät mittapiirrosta ja auttavat erottamaan tuotteen valinnat kohteen muista suunnitteluratkaisuista.
02

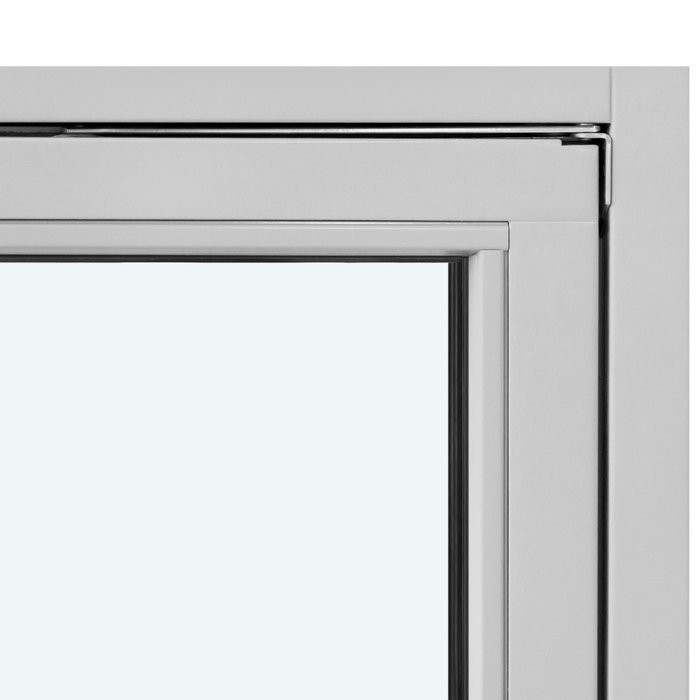

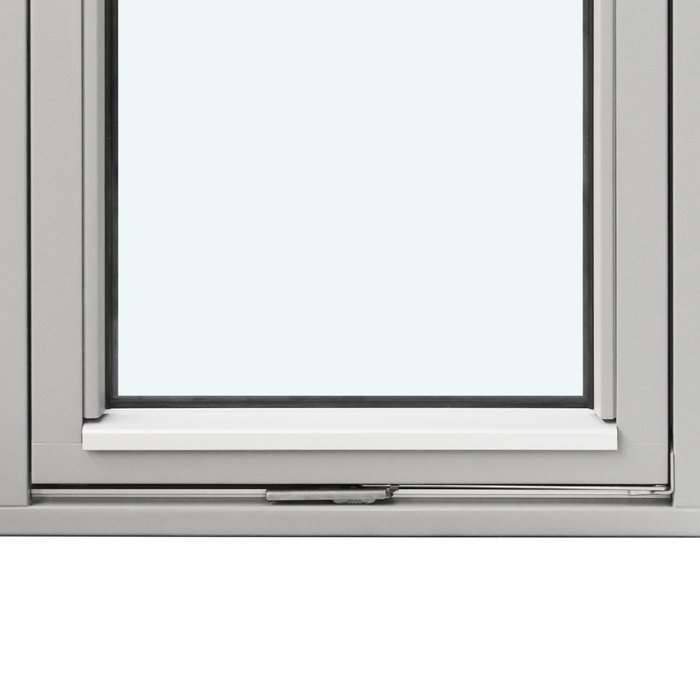

Ikkunan perusrakenne muodostuu karmista, yhdestä avautuvasta puitteesta, lasituksesta, mustista kumisista lasitiivisteistä ja heloista. Materiaaliksi voidaan valita mänty, alumiiniverhoiltu mänty, tammi tai alumiiniverhoiltu tammi. Valitse ensin puulaji ja sen jälkeen, haluatko siitä alumiiniverhoillun ratkaisun. Näin materiaalipäätös on helppo yhdistää lasitukseen ja rakennuksen muihin ikkunoihin. Korjauskohteessa vertailua helpottavat kuvat ja tiedot nykyisen ikkunan näkyvistä materiaaleista.
Kaikki tuotteen numeeriset tekniset tiedot on koottu tähän osioon. Puukarmin komponenttimitta on 105 × 57 mm ja alumiiniverhoillun karmin 115 × 57 mm. Puupuitteen komponenttimitta on 76 × 65 mm ja alumiiniverhoillun puitteen 86 × 65 mm. Kyse on karmin ja puitteen osamitoista, ei valmiin ikkunan leveydestä, korkeudesta tai aukkoon tilattavista kokonaismitoista. Ikkunan kokonaismitat tarkistetaan erikseen aukon ja kohteen suunnitelman perusteella.
Asennusreikien koko on 14 mm. Tämä mitta koskee asennusreikiä. Rakennuksen liitosdetaljit, kiinnitysalusta, seinärakenne ja ympäröivät pinnat arvioidaan hankekohtaisesti ennen asennusta. Komponenttien poikkileikkausmitat eivät korvaa aukon mittaamista tai valmiin ikkunan kokonaismittojen tarkistamista. Merkitse mittapiirrokseen selvästi, mitkä luvut kuvaavat rakenteellista aukkoa ja mitkä näkyviä rajauksia.
Lasitukseen on valittavissa 2- tai 3-lasinen eristyslasielementti. Tuotteella on 5 vuoden takuu, ja se on CE-merkitty. Takuun soveltaminen määräytyy takuuehtojen mukaan. CE-merkintä kuuluu tuotteeseen, ja rakennuskohteen muut suunnittelu- ja viranomaisvaatimukset käsitellään hankekohtaisesti. Kun kohteella on erityisiä vaatimuksia, sisällytä ne suunnittelijan laatimiin lähtötietoihin ennen tuotteen kokoonpanon vahvistamista.
Mustat kumiset lasitiivisteet kuuluvat rakenteeseen. Alumiiniverhoilu puolestaan on valittavissa sekä mänty- että tammivaihtoehtoon. Pidä kiinteä tiivistemateriaali erillään valittavasta puulajista ja mahdollisesta alumiiniverhoilusta. Jos ikkuna sovitetaan olemassa oleviin ikkunoihin, vertaa materiaalia ja sommittelua sekä ilmoita meille, mihin rakennuksen osiin sovitusta tavoitellaan.
03

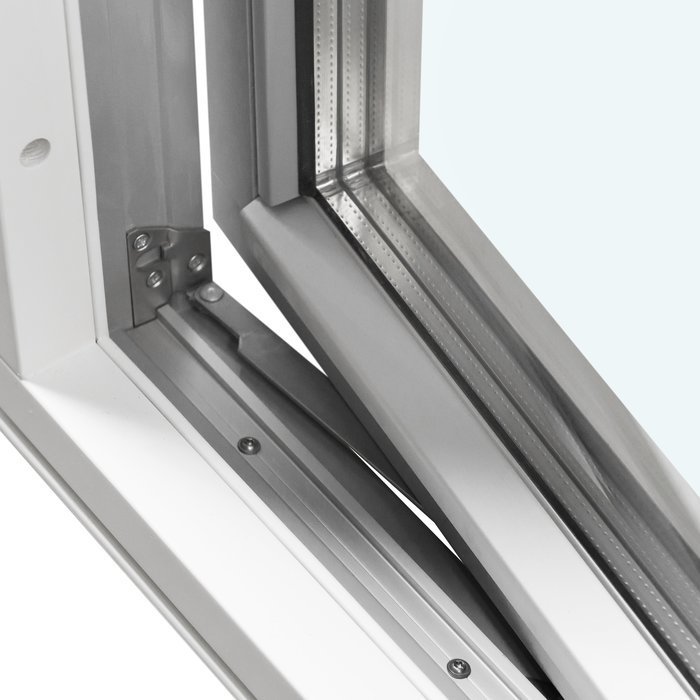

Lasitus perustuu eristyslasielementtiin, jonka vaihtoehdot ja numeeriset tiedot on koottu edelliseen tekniseen osioon. Lasielementtiin kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Valintaa tehdessä lasitusta kannattaa tarkastella osana koko ikkunaa ja rakennushankkeen suunnitelmaa. Kohteen suunnittelija voi yhdistää tuotteen tiedot rakennuksen energiateknisiin, ääniteknisiin ja muihin hankekohtaisiin tavoitteisiin.
Lämpöä heijastava pinnoite on eristyslasielementin tekninen osa. Argonkaasu kuuluu samaan lasitusrakenteeseen, ja koko ikkunan toiminta muodostuu lasielementin, puitteen, karmin, rakenneliittymien ja asennuksen yhteisvaikutuksesta. Lasitusvalinta kannattaa siksi tehdä samalla, kun kohteen muut rakenneratkaisut ja vaatimukset tarkentuvat. Korjauskohteessa suunnittelija voi tarkastella valintaa suhteessa olemassa olevaan rakennukseen, kun taas uudiskohteessa se voidaan liittää rakennuksen kokonaislaskentaan.
Lämmin CHR-välilista sijaitsee eristyslasielementin reuna-alueella osana lasien välistä rakennetta. Se kuuluu kumpaankin tarjolla olevaan lasitusratkaisuun. Pidä välilista erillään ikkunan värivalinnasta, ristikoista ja jakopuitteista, sillä nämä ovat kokoonpanon eri osia. Jos lasin reuna-alue liittyy projektisi visuaaliseen suunnitteluun, sisällytä sitä koskeva tavoite tiedusteluun yhdessä muiden näkyviä yksityiskohtia koskevien toiveiden kanssa.
Lasitusta valittaessa lähtökohtana ovat rakennushankkeen tavoitteet ja suunnittelijan määrittämät vaatimukset. Korjauskohteessa uuden ikkunan kokonaisuutta voidaan verrata olemassa olevaan julkisivuun ja rakennuksen muihin ikkunoihin. Uudisrakennuksessa lasitus voidaan ottaa mukaan laajempaan rakennusfysikaaliseen suunnitteluun. Toimita meille hankkeen kannalta olennaiset vaatimukset selkeästi nimettyinä, jotta lasitusvalinta voidaan käsitellä yhdessä materiaalin, mitoituksen ja muun kokoonpanon kanssa.
Ristikot ja jakopuitteet jäsentävät lasitettua pintaa, kun taas eristyslasielementti muodostaa lasituksen teknisen perustan. Kun valitset lasituksen ja kuvion, käsittele niitä kahtena rinnakkaisena päätöksenä: lasitus koskee ikkunan rakennetta ja nimetty kuvio sen sommittelua. Tämä erottelu helpottaa vaihtoehtojen vertaamista ja vähentää epäselvyyttä tiedustelussa. Kirjaa kumpikin valinta omalle rivilleen ja käytä kuviosta sen täsmällistä tuotenimeä.
04
Ikkunan voi valita ilman ristikoita tai jäsentää jollakin viidestä nimetystä ristikko- tai jakopuitevaihtoehdosta. Ristikoton ratkaisu pitää lasipinnan visuaalisesti yhtenäisenä, kun taas muut vaihtoehdot tuovat sommitteluun vaaka- tai pystysuuntaisia linjoja. Kuvio kannattaa valita suhteessa ikkunan mittoihin, julkisivun muihin aukkoihin ja sisätilasta avautuvaan näkymään. Materiaali ja väri vaikuttavat samaan kokonaisuuteen, mutta ne valitaan erikseen. Valittu kuvio ei muuta sitä, että kyseessä on yksipuitteinen ulospäin avautuva ikkuna.
Ristikkovaihtoehdot ovat 1 vaakaristikko, 1 vaakaristikko ja 1 pystyristikko sekä 2 vaakasuoraa ristikkoa ja 1 pystyristikko. Nimet kertovat kuhunkin vaihtoehtoon kuuluvien vaaka- ja pystyristikoiden määrän. Käytä tiedustelussa vaihtoehdon täydellistä nimeä, jotta se voidaan erottaa jakopuiteratkaisuista. Jos ristikkolinjan on tarkoitus liittyä viereisen ikkunan, oven tai julkisivun tiettyyn linjaan, liitä mukaan mitoitettu luonnos. Merkitse luonnokseen katselusuunta ja vertailukohta, mutta älä jätä sommittelutavoitetta pelkän valokuvan tai sanallisen kuvauksen varaan.
Jakopuitevaihtoehdot ovat 2 vaakasuuntaista jakopuitetta ja 3 vaakasuoraa jakopuitetta. Ne ovat omia nimettyjä ratkaisujaan, joten niitä ei kannata kuvata tiedustelussa pelkästään vaakaviivoina tai ristikoina. Kirjaa valitsemasi vaihtoehto täydellä nimellä ja yhdistä se oikeaan ikkunatunnukseen. Jos samaan julkisivuun tulee useita ikkunoita, esitä niiden tavoitellut yhteiset linjat yhdessä mittakaavassa laaditussa piirroksessa. Näin jakopuiteratkaisua voidaan tarkastella suhteessa aukkojen korkeuksiin, ikkunoiden kokonaismittoihin ja rakennuksen muuhun sommitteluun.
Sopivan kuvion vertailu on helpointa tehdä koko ikkunan mittasuhteiden yhteydessä. Ilman ristikoita toteutettu vaihtoehto korostaa lasitettua pintaa, yksi vaakaristikko lisää yhden vaakasuuntaisen jäsennyksen ja vaaka- sekä pystyristikoita yhdistävät vaihtoehdot tuovat mukaan molemmat suunnat. Jakopuitevaihtoehdot muodostavat oman vaakasuuntaisen ryhmänsä. Piirrä harkitsemasi vaihtoehdot samassa mittakaavassa ja tarkastele niitä sekä yksittäisen ikkunan että koko julkisivun kannalta. Ota vertailuun mukaan myös valittu materiaali ja väri, jotta päätös ei perustu vain kuvion nimeen.
Kun olet valinnut kuvion, merkitse tiedusteluun tuotteen nimi, ikkunatunnus ja valitun vaihtoehdon täsmällinen nimi. Lisää mitoitettu luonnos, jos jäsentelyn on tarkoitus jatkaa rakennuksen tai viereisten aukkojen tiettyjä linjoja. Merkitse piirrokseen aina sisä- ja ulkopuoli sekä katselusuunta, jotta luonnoksen tulkinta on yksiselitteinen. Jos kohteessa on useita erikokoisia ikkunoita, esitä kunkin kuvio erikseen sen omien mittojen yhteydessä. Näin samaa sommitteluperiaatetta voidaan arvioida koko julkisivussa ilman, että eri ikkunoiden tiedot sekoittuvat.
05
Ikkunan suunnittelu alkaa aukosta ja rakenneliittymästä, johon tuote sijoitetaan. Mittaa aukon leveys ja korkeus useasta kohdasta ja kirjaa kaikki havainnot niin, että mahdolliset erot ovat näkyvissä. Merkitse piirrokseen, mistä kukin mitta on otettu, ja pidä yksiköt samoina koko aineistossa. Älä perusta tilausmittaa vain vanhan ikkunan nimelliseen kokoon tai yhteen mittaukseen. Lopullinen mitoitus tehdään kohteen todellisen rakenteen ja pätevän suunnitelman perusteella.
Selvitä myös, mistä aukon kohdasta kukin mitta on otettu. Sisäpinnan näkyvä aukko, ulkopinnan rajaus ja varsinainen rakenteellinen aukko voivat olla eri mittauskohtia. Nimeä ne piirrokseen ja käytä samoja nimityksiä kaikissa liitteissä. Jos olemassa oleva ikkuna korvataan, kerro, mihin vanhan rakenteen osaan vertaat uutta karmia. Lisää tarvittaessa poikkileikkausluonnos, joka osoittaa sisä- ja ulkopuolen sekä seinän olennaiset liittymäkohdat.
Tarkista rakennuksen ulkopuolelta alue, johon puite avautuu. Räystäs, syvennys, kaide, ulkoverhous, vesipelti, terassirakenne, kasvillisuus tai muu lähellä oleva osa voi vaikuttaa käytettävissä olevaan tilaan. Merkitse lähellä olevat rakenteet mittapiirrokseen ja lisää niiden etäisyydet aukosta, kun ne ovat olennaisia sovituksen kannalta. Tarkastele myös vuodenaikojen mukana muuttuvia esteitä, kuten kasvillisuutta, osana pihan ja julkisivun suunnittelua.
Arvioi samalla, miten ulospäin aukeava puite sijoittuu suhteessa ympäröiviin rakenteisiin. Merkitse luonnokseen sisä- ja ulkopuoli, piirroksen katselusuunta sekä olennaiset etäisyydet. Tämä helpottaa piirroksen tulkintaa. Jos lähellä on toinen avautuva ikkuna, ovi tai muu rakennusosa, piirrä niiden toiminta samaan luonnokseen. Näin ympäröivä tila voidaan hahmottaa yhtenä kokonaisuutena.
Asennusympäristön kuvaus täydentää mittatietoja ja rakenneteknistä arviota. Kerro seinärakenteen tyyppi, aukon pintojen valmiusaste ja näkyvät liittymäkohdat siinä määrin kuin ne ovat tiedossa. Valokuvat voivat täydentää mittapiirrosta, kun kuviin lisätään mittakaavaa selventävä kohde ja kuvaussuunta. Ota yleiskuva sekä tarvittavat lähikuvat, mutta anna varsinaiset mitat aina erikseen. Pyydä rakennusalan ammattilaista varmistamaan mitoitus ja liitosratkaisut ennen tilauksen vahvistamista.
06
Ikkunan visuaalinen kokonaisuus muodostuu materiaalista, väristä, lasitetusta pinnasta, mustista kumisista lasitiivisteistä sekä mahdollisesta ristikko- tai jakopuiteratkaisusta. Valintoja kannattaa tarkastella samassa julkisivupiirroksessa tai mittoihin perustuvassa luonnoksessa, jotta yksittäinen yksityiskohta ei irtoa koko rakennuksen mittasuhteista. Nimeä myös ne olemassa olevat ikkunat, ovet, listoitukset tai julkisivun linjat, joihin uuden ikkunan halutaan visuaalisesti liittyvän. Kun nämä tiedot toimitetaan yhdessä, voimme käsitellä ulkoasua yhtenä kokonaisuutena.
Materiaaliksi voi valita männyn, alumiiniverhoillun männyn, tammen tai alumiiniverhoillun tammen. Väri valitaan erikseen, joten ilmoita tiedustelussa sekä täsmällinen materiaalivaihtoehto että väritoive. Jos tavoitteena on sovittaa ikkuna rakennuksen olemassa oleviin osiin, nimeä vertailupinta ja kerro, haetaanko yhtenäistä vai tarkoituksellisesti erottuvaa ilmettä. Valokuvat voivat auttaa kokonaisuuden kuvaamisessa, mutta valaistus ja näyttö vaikuttavat sävyjen havaitsemiseen. Mahdollisimman täsmällinen väriviite helpottaa toiveen käsittelyä yhdessä muiden valintojen kanssa.
Materiaalivalinnassa kannattaa edetä kolmessa vaiheessa: valitse ensin mänty tai tammi, päätä sen jälkeen alumiiniverhoilusta ja lisää lopuksi väritoive. Näin puulaji, verhoiltu tai verhoilematon vaihtoehto ja väri eivät sekoitu keskenään. Jos kohteessa on jo useita erilaisia ikkunoita, yksilöi se rakennusosa, jota käytetään vertailukohtana. Liitä tarvittaessa yleiskuva julkisivusta ja lähikuva olennaisesta yksityiskohdasta sekä merkitse niiden kuvaussuunta. Tarkastele lopullista materiaalikokonaisuutta karmin, puitteen ja valitun kuvion yhteydessä.
Mustat kumiset lasitiivisteet kuuluvat tämän ikkunan rakenteeseen, eivätkä ne ole sama asia kuin valittava väri, puulaji tai alumiiniverhoilu. Ota niiden musta sävy huomioon, jos laadit yksityiskohtaista värillistä julkisivuluonnosta tai sovitat ikkunaa olemassa oleviin aukkoihin. Pidä tiedustelussa tuotteen kiinteät rakenneosat erillään omista valinnoistasi: materiaalista, väristä, lasituksesta, kahvasta ja kuviosta. Tämä tekee kokonaisuudesta helpommin tarkistettavan ja auttaa välttämään tilanteen, jossa väritoive tulkitaan virheellisesti kaikkia näkyviä osia koskevaksi.
Ristikoton lasipinta, ristikkovaihtoehdot ja vaakasuuntaiset jakopuitevaihtoehdot tarjoavat erilaisia lähtökohtia julkisivun sommitteluun. Vaakasuuntainen jäsentely voi liittyä rakennuksen muihin vaakalinjoihin, kun taas vaaka- ja pystyristikon yhdistelmä tuo mukaan molemmat suunnat. Sisätilasta katsottuna valittu kuvio vaikuttaa myös siihen, miten ulos avautuva näkymä jäsentyy. Vertaa vaihtoehtoja koko ikkunan todellisilla mittasuhteilla ja tarkastele samalla materiaalia, väriä sekä viereisiä aukkoja. Käytä lopullisessa tiedustelussa vain tämän tuotteen nimettyjä kuvioita ja yhdistä valinta oikeaan ikkunatunnukseen.
07
Jos vertailet tätä ulosaukeavaa kääntöikkunaa muihin tuotteisiin, aloita avaamistavasta ja puitteiden määrästä. Yksipuitteinen sisäänaukeava ikkuna on yhdellä sisäänpäin avautuvalla ja kallistuvalla puitteella toteutettu vaihtoehto. Kaksipuitteinen sisäänaukeava ikkuna puolestaan sisältää kaksi sisäänpäin avautuvaa ja kallistuvaa puitetta. Vertaile seuraavaksi kunkin tuotteen materiaaleja, lasitusta, komponenttimittoja, heloja ja nimettyjä ulkoasuratkaisuja. Näin eri tuotteiden ominaisuudet eivät sekoitu keskenään, ja voit rajata vaihtoehdot tilan käytön, aukon ympäristön ja rakennuksen suunnitelman perusteella.
Paloluokiteltuja vaihtoehtoja ovat EI30-paloluokiteltu sisäänaukeava ikkuna ja EI30-paloluokiteltu ulosaukeava kääntöikkuna. Ne ovat erillisiä tammesta valmistettuja tuotteita, joiden lasituksena on kaksilasinen lämpöä heijastavalla pinnoitteella varustettu eristyslasielementti. Palovaatimuksia sisältävässä kohteessa valinta tehdään hankkeen suunnitelmien ja viranomaisvaatimusten perusteella. Tarkista silloin aina, että tiedustelu koskee nimenomaan suunnitelmassa edellytettyä paloluokiteltua tuotetta.
Ulosaukeava Super Low Uw -passiivitaloikkuna on erillinen tuotetyyppi, jossa käytetään erityistä lämmöneristemateriaalia sisältävää mäntyrakennetta, kolmilasista eristyslasielementtiä ja SPILKA-heloja. Sen lasielementtiin kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Jos harkitset tätä vaihtoehtoa, vertaile sitä omana tuotteenaan hankkeesi suunnittelutavoitteisiin. Älä siirrä sen materiaali-, lasitus- tai rakennustietoja automaattisesti tähän kääntöikkunaan, sillä tuotteiden kokoonpanot poikkeavat toisistaan. Käytä tiedustelussa aina sen tuotteen täsmällistä nimeä, jota vertailu tai mitoitus koskee.
Kombi-mallin yhdistelmäikkuna on oma yhdistelmäikkunatuotteensa. Siihen ovat saatavana mänty, alumiiniverhoiltu mänty, tammi ja alumiiniverhoiltu tammi sekä kaksi- tai kolmilasinen eristyslasielementti. Yhdistelmäikkunaa kannattaa tarkastella omana tuotetyyppinään suhteessa rakennuksen julkisivusuunnitelmaan. Vertaa sen mahdollisia sommitteluvaihtoehtoja rakennuksen julkisivupiirrokseen ja varmista, että tiedustelussa käytetään oikean tuotteen nimeä.
Ovivaihtoehtoihin kuuluvat Yksilehtiset ulospäin aukeavat terassiovet sekä Perinnetyyliset yksilehtiset ulospäin aukeavat terassiovet. Molemmat ovat ulospäin avautuvia ovituotteita, ja niihin kuuluu mallin mukaan lasituksen lisäksi paneelivaihtoehtoja. Tavalliseen terassioveen voidaan valita mänty, alumiiniverhoiltu mänty, tammi tai alumiiniverhoiltu tammi; perinnetyyliseen vaihtoehtoon mänty tai tammi. Kun ikkuna ja ovi tulevat samaan julkisivuun, vertaile niiden materiaalit, värit ja jäsentelyt tuotekohtaisesti. Tutustu vaihtoehtoihin tästä: Yksipuitteinen sisäänaukeava ikkuna, Kaksipuitteinen sisäänaukeava ikkuna, EI30-paloluokiteltu sisäänaukeava ikkuna, EI30-paloluokiteltu ulosaukeava kääntöikkuna, Ulosaukeava Super Low Uw -passiivitaloikkuna, Kombi-mallin yhdistelmäikkuna, Yksilehtiset ulospäin aukeavat terassiovet, Perinnetyyliset yksilehtiset ulospäin aukeavat terassiovet.
08
Hyvä tiedustelu kokoaa lähtötiedot ja valinnat helposti tarkistettavaan järjestykseen. Aloita nimeämällä tuote täsmälleen: Yksipuitteinen pystyakselinen ulosaukeava kääntöikkuna. Kerro sen jälkeen, onko kyse uudesta aukosta vai olemassa olevan ikkunan korvaamisesta, ja nimeä rakennuksen tila tai julkisivu, johon ikkuna sijoitetaan. Jos tilaat useita ikkunoita, anna jokaiselle tunnus ja käytä sitä kaikissa piirroksissa, kuvissa ja valintaluetteloissa.
Liitä mukaan mittapiirros. Merkitse siihen aukkomitat, mittauskohdat, seinän sisä- ja ulkopuoli sekä yksiselitteinen katselusuunta. Nimeä piirroksessa näkyvät ympäröivät rakennusosat ja lisää olennaiset etäisyydet. Valokuvat voivat täydentää piirrosta, kun niistä käy ilmi kuvaussuunta ja kuvattu kohta. Käytä samaa ikkunatunnusta piirroksessa, kuvissa ja valintaluettelossa, jotta jokainen tieto yhdistyy oikeaan aukkoon.
Valitse materiaalikokonaisuus: mänty, alumiiniverhoiltu mänty, tammi tai alumiiniverhoiltu tammi. Nimeä olemassa oleva vertailupinta, jos materiaalin on tarkoitus liittyä siihen visuaalisesti. Liitä vertailupinnasta yleis- ja lähikuva, jos ne auttavat materiaalien vertailussa. Kirjaa, mihin rakennuksen osiin haluat materiaalin ja kuvion liittyvän visuaalisesti. Näin valintoja voidaan tarkastella yhtenä kokonaisuutena.
Kirjaa lasitusta koskeva valinta omalle rivilleen ja nimeä sen jälkeen haluamasi ulkoasuratkaisu. Voit valita ristikoittoman ilmeen, nimetyn ristikkokuvion tai nimetyn vaakasuuntaisen jakopuiteratkaisun. Käytä vaihtoehdon täydellistä nimeä. Jos kuvion sijoittuminen suhteessa muihin ikkunoihin on tärkeää, lisää mitoitettu luonnos ja merkitse yhteiset vertailulinjat. Näin lasituksen tekninen valinta ja lasipinnan sommittelu pysyvät erillisinä mutta muodostavat hallitun kokonaisuuden.
Lisää lopuksi kysymykset, joihin tarvitset vastauksen ennen kokoonpanon vahvistamista. Tarkista, että kaikissa liitteissä käytetään samoja ikkunatunnuksia, mittayksiköitä ja katselusuuntia. Varmista myös, ettei piirroksissa ole keskenään ristiriitaisia mittoja tai katselusuuntia. Tiivistä valinnat loppuun yhdeksi luetteloksi: tuote, aukko ja mitat, materiaali, lasitus sekä kuvio. Näin me voimme käydä kokonaisuuden kanssasi järjestelmällisesti läpi.
Kysymyksiä ja vastauksia
Saatavuus tarvitsemillasi mitoilla varmistetaan tuotekohtaisesti. Ilmoita tiedustelussa aukon tiedot ja tarvitsemasi ikkunan kokonaismitat. Mittaa aukko useasta kohdasta, nimeä mittauskohdat ja merkitse luvut selkeään piirrokseen. Tiedot ympäröivästä rakenteesta auttavat meitä käsittelemään tiedustelusi täsmällisesti.
Voit valita joko kaksilasisen tai kolmilasisen eristyslasielementin. Kumpaankin lasitusratkaisuun kuuluvat lämpöä heijastava pinnoite, lämmin CHR-välilista ja argonkaasu. Valitse lasitus osana koko ikkunan rakennetta ja suhteuta päätös rakennuskohteesi suunnitelmiin.
Kyllä. Valittavana ovat mänty, alumiiniverhoiltu mänty, tammi ja alumiiniverhoiltu tammi. Valitse puulaji ja päätä sen jälkeen, haluatko alumiiniverhoillun ratkaisun. Ilmoita materiaalivalinta yhdessä muiden näkyviä yksityiskohtia koskevien toiveiden kanssa.
Värivaihtoehdot varmistetaan tiedustelun yhteydessä. Kerro meille toivomasi väri ja nimeä mahdollinen vertailupinta, kuten ulkoverhous, listoitus tai toinen ikkuna. Mahdollisimman täsmällinen väriviite auttaa käsittelemään toivetta yhdessä materiaalin ja kuvion kanssa.
Kahvavaihtoehdot varmistetaan tiedustelun yhteydessä. Ilmoita kahvaa koskeva toive yhdessä materiaalin, lasituksen ja kuvion kanssa.
Ei. Ilman ristikoita on yksi tämän ikkunan nimetyistä ulkoasuratkaisuista. Lasipinnan voi vaihtoehtoisesti jäsentää valitsemalla 1 vaakaristikon, 1 vaakaristikon ja 1 pystyristikon, 2 vaakasuoraa ristikkoa ja 1 pystyristikon, 2 vaakasuuntaista jakopuitetta tai 3 vaakasuoraa jakopuitetta. Käytä tiedustelussa valitsemasi vaihtoehdon täydellistä nimeä ja liitä tarvittaessa luonnos, jos kuvion on tarkoitus liittyä julkisivun muihin linjoihin.
Kyllä. Ikkuna on CE-merkitty. Rakennuskohteen suunnittelu- ja viranomaisvaatimukset tarkastellaan lisäksi hankekohtaisesti, joten ota kohteen vaatimukset huomioon tuotetta valitessasi.
Aloita aukon mitoista, mittauskohdista ja ympäröivän rakenteen kuvauksesta. Lisää materiaalitoive, lasitus, väri, kahva ja haluamasi ristikko- tai jakopuiteratkaisu. Mittapiirros auttaa yhdistämään mitat oikeisiin kohtiin. Valokuvat voivat täydentää kuvausta, kun mitat annetaan erikseen ja kuviin merkitään, mitä kohtaa ne esittävät.
Kun olet koonnut aukon mitat sekä valinnut materiaalin, lasituksen ja mahdollisen ristikko- tai lasinjakokuvion, lähetä meille tiedot yhtenä kokonaisuutena. Liitä mukaan mittapiirros ja nimeä mittauskohdat sekä piirroksen katselusuunta. Autamme sinua käymään valinnat läpi ja täsmentämään ikkunan kokoonpanon. Näin keskustelu alkaa suunnitelmasta, jossa sekä ulkonäköön että päivittäiseen käyttöön liittyvät toiveesi ovat helposti hahmotettavissa.
