Αρμοί σύνδεσης παραθύρων: επεξήγηση ταινιών στεγάνωσης, στεγανοποίησης και μόνωσης
Σχεδιασμός του αρμού σύνδεσης παραθύρου
Κατά την αντικατάσταση παραθύρων, η συζήτηση συχνά ξεκινά από το πλαίσιο, τους υαλοπίνακες και τη διαίρεση των φύλλων. Ωστόσο, ο αρμός σύνδεσης καθορίζει επίσης αν το νέο στοιχείο λειτουργεί ως μέρος του τοίχου: βρίσκεται περιμετρικά του πλαισίου, ανάμεσα στο παράθυρο και το δομικό στοιχείο, και πρέπει να συνδέει με ελεγχόμενο τρόπο κινήσεις, ανομοιομορφίες, υγρασία και διαφορές θερμοκρασίας. Ένα καλό παράθυρο δεν μπορεί να αποδώσει πλήρως με έναν κακώς σχεδιασμένο αρμό. Επομένως, ο αρμός δεν πρέπει να αποφασίζεται στο εργοτάξιο με έναν τυχαίο αφρό και ένα σφραγιστικό. Χρειάζεται συντονισμένη εξέταση της θέσης του παραθύρου, της κατασκευής του τοίχου, της στερέωσης, της εσωτερικής στεγανοποίησης, του μονωτικού υλικού και της εξωτερικής προστασίας από τις καιρικές συνθήκες. Αυτός ο οδηγός ταξινομεί τις λειτουργίες των επιμέρους επιπέδων και δείχνει ποια ερωτήματα πρέπει να διευκρινιστούν πριν από την παραγγελία, την επιμέτρηση και την τοποθέτηση.
Κατανοήστε τον αρμό σύνδεσης ως διεπαφή
Ο αρμός σύνδεσης δεν είναι ούτε ένα απλό περιθώριο γύρω από το παράθυρο ούτε μόνο μια οπτική γραμμή τελειώματος. Συνδέει 2 δομικά στοιχεία που μπορεί να συμπεριφέρονται διαφορετικά: το πλαίσιο του παραθύρου και την παρειά ανοίγματος από τοιχοποιία, σκυρόδεμα, ξύλο ή πολυστρωματική κατασκευή τοίχου. Το διάκενο είναι απαραίτητο για ανοχές, στερέωση και λειτουργικά στρώματα. Το πλάτος και η γεωμετρία του αποτελούν συνεπώς μέρος της επιμέτρησης και του σχεδιασμού τοποθέτησης. Όποιος παραγγέλνει μόνο με βάση τις καθαρές διαστάσεις του ανοίγματος, χωρίς να λαμβάνει υπόψη σοβά, μόνωση, υπάρχουσες πατούρες, οδηγούς ρολών ή περβάζι παραθύρου, μεταθέτει σημαντικές αποφάσεις στην ημέρα της τοποθέτησης. Ιδίως σε υφιστάμενα κτίρια, παλιές στεγανώσεις, ανομοιόμορφες παρειές και κρυφές φθορές μπορούν να αλλάξουν την προβλεπόμενη λύση.
Αξιολογήστε το παράθυρο και τη σύνδεση ως ενιαίο σύστημα. Σε ένα μονόφυλλο παράθυρο που ανοίγει προς τα μέσα πρέπει να συνδυάζονται, για παράδειγμα, η φορά ανοίγματος, τα εξαρτήματα, το εσωτερικό περβάζι και η μελλοντική εσωτερική διαμόρφωση της σύνδεσης. Σε ανακαίνιση πρέπει αρχικά να καθοριστεί αν το νέο στοιχείο θα παραμείνει στο υπάρχον επίπεδο ή θα τοποθετηθεί διαφορετικά μέσα στον τοίχο. Από αυτό προκύπτουν το μήκος και η προσβασιμότητα των επιφανειών σύνδεσης, η θέση των σημείων στερέωσης και η μετάβαση σε σοβά ή θερμομόνωση όψης. Μια τομή από την άνω πλευρά, την πλάγια παρειά και την κάτω ζώνη συνήθως λέει περισσότερα από την ένδειξη «περιλαμβάνεται τοποθέτηση». Ζητήστε να εξεταστούν χωριστά αυτές οι 3 περιοχές λεπτομέρειας, καθώς δεν επιτελούν τις ίδιες λειτουργίες.
Η σωστή προσέγγιση της αρχής των 3 επιπέδων
Ως μοντέλο σχεδιασμού έχει καθιερωθεί η διαίρεση σε 3 λειτουργικά επίπεδα. Το εσωτερικό επίπεδο πρέπει να περιορίζει την ανεξέλεγκτη είσοδο θερμού, υγρού αέρα του χώρου στον αρμό. Το μεσαίο επίπεδο γεμίζει το διάκενο και συμβάλλει κυρίως στη θερμομόνωση και την ηχομόνωση. Η εξωτερική πλευρά προστατεύει τη σύνδεση από τις καιρικές συνθήκες, ιδίως από τη βροχή με άνεμο, και πρέπει ταυτόχρονα να επιτρέπει το στέγνωμα προς τα έξω. Σημασία δεν έχει να φαίνεται παντού το ίδιο υλικό, αλλά να εκπληρώνεται κάθε λειτουργία σε όλη την περίμετρο του παραθύρου χωρίς ακούσιες διακοπές. Στις γωνίες, στις στερεώσεις και στις μεταβάσεις προς το περβάζι παραθύρου ή το ανώφλι κρίνεται η πρακτική ποιότητα.
Το μοντέλο περιγράφει λειτουργίες, όχι λίστα αγορών. Μια προσυμπιεσμένη ταινία μπορεί, για παράδειγμα, να στεγανοποιεί εξωτερικά και, ανάλογα με το επιλεγμένο σύστημα, να αναλαμβάνει και άλλες λειτουργίες· μεμβράνες ή υγρές στεγανώσεις μπορούν να αποτελέσουν εναλλακτική σε σύνθετες συνδέσεις. Ο αφρός τοποθέτησης μπορεί να αναλάβει μονωτική λειτουργία, αλλά δεν αντικαθιστά αυτομάτως την εσωτερική αεροστεγανότητα και την εξωτερική προστασία από τις καιρικές συνθήκες. Αντίστροφα, ένας προσεκτικά διαμορφωμένος ορατός αρμός σφραγιστικού δεν αποτελεί αυτομάτως πλήρη σύνδεση. Ρωτήστε ρητά για κάθε πλευρά: ποιο προϊόν αναλαμβάνει ποια λειτουργία, σε ποιο υπόστρωμα προσφύεται, πώς διαμορφώνονται οι ενώσεις και οι γωνίες και ποιος ελέγχει την εφαρμογή πριν καλυφθεί; Έτσι, η αρχή «στεγανότερο εσωτερικά απ’ ό,τι εξωτερικά» γίνεται κατανοητή λεπτομέρεια αντί για σύνθημα.
Εξετάστε ολόκληρη τη σύνδεση του παραθύρου

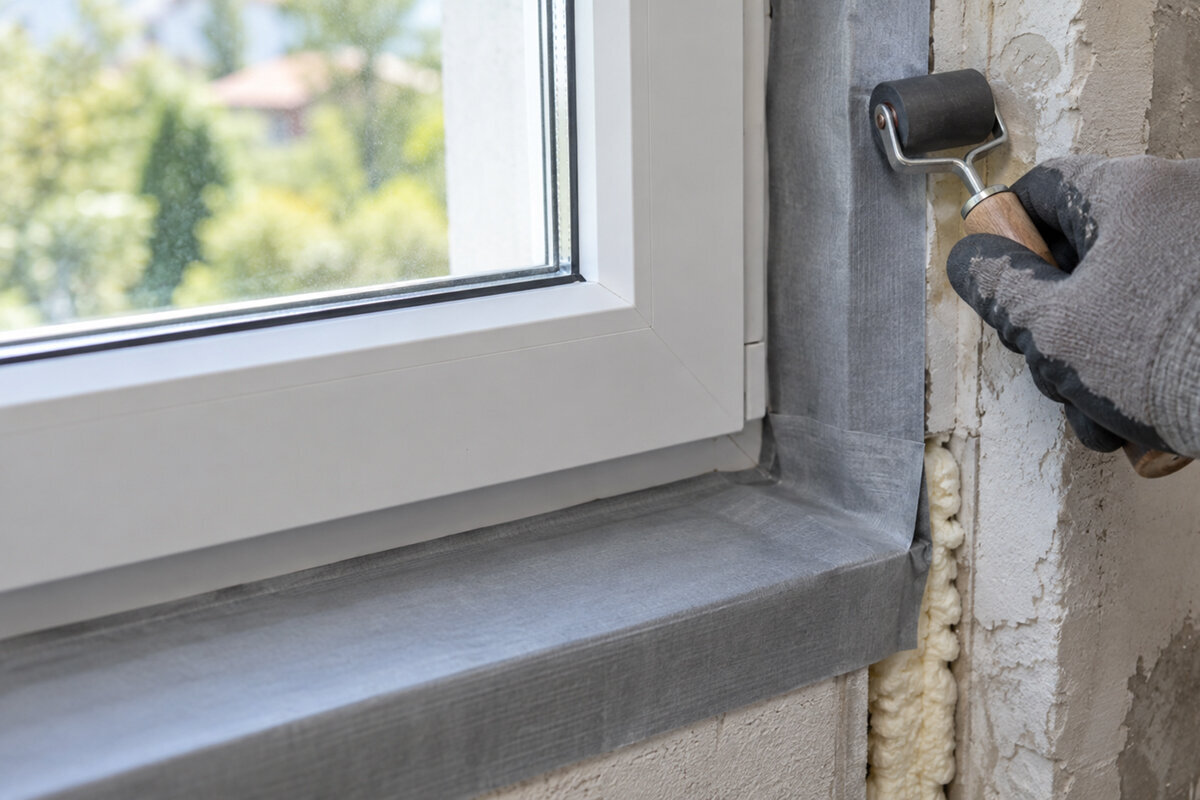

Εσωτερικά: αεροστεγής σύνδεση αντί απλής κάλυψης των αρμών
Η εσωτερική γραμμή σύνδεσης επηρεάζει το αν ο αέρας του χώρου μπορεί να ρέει μέσα στον αρμό. Αν υγρός εσωτερικός αέρας φτάσει σε ψυχρότερα τμήματα της σύνδεσης, μπορεί να συμπυκνωθεί εκεί· ταυτόχρονα μπορεί να δημιουργηθούν ρεύματα αέρα και απώλειες θερμότητας. Το εσωτερικό επίπεδο πρέπει επομένως να συνδέεται μόνιμα με το πλαίσιο και το δομικό στοιχείο. Ανάλογα με το υπόστρωμα και τη λεπτομέρεια, μπορούν να χρησιμοποιηθούν μεμβράνες σύνδεσης, κατάλληλα σφραγιστικά, προσυμπιεσμένες λύσεις ή υγρά συστήματα. Καθοριστικά είναι μια σταθερή, καθαρή επιφάνεια πρόσφυσης και επαρκής χώρος για τις κινήσεις μεταξύ πλαισίου και τοίχου. Μια άκαμπτη, λεπτή λωρίδα πάνω σε σκονισμένο ή ρηγματωμένο υπόστρωμα δεν επιλύει το ζήτημα σχεδιασμού, ακόμη κι αν αρχικά φαίνεται κλειστή.
Οι μεταβάσεις χρειάζονται ιδιαίτερη προσοχή. Μια αεροστεγής επιφάνεια στην παρειά έχει μικρή αξία αν τελειώνει κάτω από το εσωτερικό περβάζι ή αν δεν συνδέεται στο ανώφλι με το υπάρχον αεροστεγές επίπεδο. Σε επιχρισμένες εσωτερικές επιφάνειες πρέπει να διευκρινιστεί αν ο σοβάς οδηγείται σε προβλεπόμενο προφίλ επιχρίσματος, αν μια μεμβράνη μπορεί να επιχριστεί και πώς θα παραμείνουν δυνατές μελλοντικές επισκευές. Σε ένα δίφυλλο παράθυρο που ανοίγει προς τα μέσα ο εσωτερικός σχεδιασμός λεπτομερειών πρέπει επίσης να συντονίζεται με τη χρήση: το βάθος του περβαζιού, η επένδυση της παρειάς και τα χερούλια δεν πρέπει να εμποδίζουν το φύλλο. Μη ζητάτε από τον εκτελεστή μόνο την ονομασία της ταινίας, αλλά την περιγραφή της αδιάκοπης διαδρομής της εσωτερικής στεγάνωσης γύρω από όλο το πλαίσιο.
Μέση ζώνη: η μόνωση χρειάζεται κατάλληλη γεωμετρία και προστασία
Το μεσαίο επίπεδο του αρμού πρέπει να γεμίζει τον χώρο μεταξύ πλαισίου και δομικού στοιχείου χωρίς κενά. Δεν έχει σκοπό να στερεώνει το παράθυρο ή να αντισταθμίζει μεγάλες ανομοιομορφίες του ανοίγματος. Για την επιλογή μονωτικού υλικού αρμού μετρούν το πλάτος του αρμού, η επιτρεπόμενη παραμόρφωση, το υπόστρωμα, η επεξεργασία και τα επόμενα στρώματα σύνδεσης. Ορυκτά μονωτικά υλικά, αφρός ή ταινίες μόνωσης ενταγμένες σε σύστημα μπορεί να είναι κατάλληλα ανάλογα με τη λεπτομέρεια. Σημαντική είναι η ομοιόμορφη πλήρωση χωρίς ανεξέλεγκτη συμπίεση. Μεγάλα ανοιχτά κενά ή υπερπλήρεις αρμοί δυσχεραίνουν τη σύνδεση των εσωτερικών και εξωτερικών επιπέδων και μπορεί να μειώσουν τη μονωτική απόδοση.
Η στερέωση τοποθέτησης πρέπει να σχεδιάζεται ανεξάρτητα από την πλήρωση του αρμού. Οι τάκοι στήριξης, τα μέσα στερέωσης και η μεταφορά φορτίων διατηρούν το στοιχείο στη θέση του· η μόνωση δεν συμπληρώνει αυτή τη λειτουργία. Αυτό γίνεται ιδιαίτερα εμφανές σε πλατιά ή βαριά στοιχεία. Μια ανασηκούμενη-συρόμενη πόρτα Patio Life χρειάζεται, για παράδειγμα, μια μελετημένη ζώνη κατωφλίου και φορτίων πριν συζητηθεί η πλευρική στεγάνωση. Ρωτήστε λοιπόν πού στηρίζεται το στοιχείο, πώς παραμένει ευθυγραμμισμένο το πλαίσιο και πώς μπορεί το μονωτικό υλικό να φτάσει έως αυτές τις περιοχές. Αν επιμέρους σημεία διαμορφώνονται διαφορετικά για κατασκευαστικούς λόγους, πρέπει να είναι σαφές πώς συνεχίζονται εκεί η αεροστεγανότητα, η μόνωση και η προστασία από τις καιρικές συνθήκες. Μια σωστή μεσαία ζώνη προκύπτει από τη σωστή σειρά εργασιών, όχι από τη χρήση όσο το δυνατόν περισσότερου υλικού.
Εξωτερικά: απώθηση της βροχής και πρόβλεψη για στέγνωμα
Εξωτερικά, ο αρμός σύνδεσης εκτίθεται σε καιρό, υπεριώδη ακτινοβολία, πιτσιλίσματα νερού και λεπτομέρειες όψης. Το εξωτερικό επίπεδο πρέπει να εμποδίζει την υγρασία από έξω και να απομακρύνει ελεγχόμενα το νερό. Ταυτόχρονα, υγρασία που τυχόν εισήλθε στη σύνδεση δεν πρέπει να εγκλωβίζεται από ακατάλληλο στρώμα. Η κατάλληλη λύση εξαρτάται από την έκθεση, την επιφάνεια της όψης, τις υπάρχουσες πατούρες, τη θέση του παραθύρου και άλλα δομικά στοιχεία. Μια προστατευμένη σύνδεση βαθιά στην παρειά έχει διαφορετικές απαιτήσεις από μια σύνδεση κοντά στο επίπεδο της όψης. Γενικές δηλώσεις όπως «απλώς σιλικόνη εξωτερικά» παραβλέπουν τη σχέση μεταξύ αρμού, σοβά, καλυμμάτων και περβαζιού παραθύρου. Καταγράψτε λοιπόν ποια πλευρά εκτίθεται ελεύθερα στις καιρικές συνθήκες, πού οι προεξοχές της όψης παρέχουν προστασία και σε ποιες ακμές συγκεντρώνεται η απορροή νερού. Ρωγμές δίπλα στη σύνδεση, ανοιχτές ακμές σοβά ή ελλιπείς επιφάνειες πρόσφυσης πρέπει επίσης να ληφθούν υπόψη πριν από την επιλογή υλικού. Συμφωνήστε ποιος προετοιμάζει το υπόστρωμα και για πόσο μπορεί να παραμείνει απροστάτευτη η έτοιμη στεγάνωση. Οι οδηγίες εφαρμογής του επιλεγμένου συστήματος πρέπει να είναι διαθέσιμες ήδη στον χρονικό προγραμματισμό.
Η κάτω ζώνη σύνδεσης αξίζει δικό της σχέδιο. Εκεί συναντώνται οι πλευρικές συνδέσεις, οι κλίσεις, τα τελειώματα, το περβάζι παραθύρου, το στεγανωτικό επίπεδο του τοίχου και, ενδεχομένως, ένα κατώφλι πόρτας. Το νερό που φτάνει πίσω από ένα εξωτερικό κάλυμμα χρειάζεται προβλεπόμενη διαδρομή προς τα έξω· μια επιφάνεια που φαίνεται οπτικά κλειστή δεν αρκεί ως απόδειξη. Σε μια μονόφυλλη πόρτα βεράντας που ανοίγει προς τα έξω πρέπει επίσης να καθοριστεί έγκαιρα η μετάβαση από το εσωτερικό δάπεδο στην εξωτερική επίστρωση. Διαφορετικά, μεταγενέστερα ύψη κατασκευής μπορεί να καλύψουν τις συνδέσεις, να επηρεάσουν την αποστράγγιση ή να περιορίσουν την κίνηση της πόρτας. Για περιοχές κοντά στο δάπεδο, ζητήστε τομή με όλα τα στρώματα, όχι μόνο όψη της τελικής πρόσοψης.
Σύγκριση ταινιών στεγάνωσης, μεμβρανών και σφραγιστικών
Οι ταινίες στεγάνωσης συχνά εφαρμόζονται γρήγορα και, όταν επιλέγεται το σωστό πλάτος αρμού, μπορούν να αντισταθμίσουν ανομοιομορφίες. Χρειάζονται όμως κατάλληλες διαστάσεις, προετοιμασμένο αρμό και επαρκή χρόνο ή χώρο για να αναπτυχθούν. Οι μεμβράνες σύνδεσης είναι ευέλικτες για σύνθετες γεωμετρίες και μπορούν να συνδεθούν με το αεροστεγές επίπεδο του κτιρίου. Η λειτουργία τους εξαρτάται σε μεγάλο βαθμό από την κόλλα, την προετοιμασία υποστρώματος και τις καθαρά συγκολλημένες επικαλύψεις. Οι υγρές στεγανώσεις μπορούν να βοηθήσουν σε δυσπρόσιτες ή ακανόνιστες συνδέσεις, αλλά απαιτούν ελεγχόμενη διαμόρφωση στρώσης και κατάλληλα υποστρώματα. Τα σφραγιστικά είναι κατάλληλα για αρμούς και συνδέσεις με καθορισμένη γεωμετρία, αλλά πρέπει να επιλέγονται ως προς την πρόσφυση, την απορρόφηση κινήσεων και τη συμβατότητα. Για τη σύγκριση, καταρτίστε έναν μικρό πίνακα συνδέσεων: ευθείες πλευρές, γωνίες, ανώφλι, κάτω ζώνη και γνωστά προβληματικά σημεία. Σημειώστε ποιο υλικό θα χρησιμοποιηθεί σε κάθε σημείο, πώς συνδέεται με το επόμενο δομικό στοιχείο και ποια προεργασία απαιτείται. Έτσι φαίνεται αν μια λύση είναι πειστική μόνο στο ευθύ δείγμα ή αν μπορεί να εφαρμοστεί και στις διακοπές. Τα τεχνικά στοιχεία και οι οδηγίες εφαρμογής πρέπει να ελέγχονται για το σύστημα που πραγματικά προσφέρεται, όχι για μια απλώς παρόμοια κατηγορία προϊόντων.
Μην περιορίζετε τη σύγκριση μόνο στο ρολό του υλικού. Ελέγξτε αν η επιφάνεια του πλαισίου και το υπόστρωμα του τοίχου χρειάζονται προετοιμασία, αν προβλέπεται αστάρι, αν το προϊόν επιτρέπεται να επιχριστεί, να βαφτεί ή να καλυφθεί και πότε μπορεί να ακολουθήσει το επόμενο βήμα εργασίας. Ρωτήστε επίσης πώς διαμορφώνεται μια ένωση στο πλαίσιο και μια γωνία χωρίς τσακίσεις ή ανοιχτές διαδρομές. Σε ένα παράθυρο με σταθερή υάλωση η σύνδεση δεν επηρεάζεται μεν από κινούμενο φύλλο, αλλά η μετάβαση πλαισίου-τοίχου χρειάζεται την ίδια προσοχή. Η καλύτερη επιλογή είναι το σύστημα του οποίου η εφαρμογή παραμένει κατανοητή στις πραγματικές συνθήκες του εργοταξίου. Μια λίστα υλικών χωρίς σχέδιο λεπτομερειών, αναφορά υποστρώματος και σαφή ευθύνη δεν αποτελεί αξιόπιστο σχέδιο εφαρμογής.
Εξετάστε ολόκληρη τη σύνδεση του παραθύρου
Το σχήμα και ο τρόπος ανοίγματος του παραθύρου αλλάζουν τη λεπτομέρεια
Τα ορθογώνια τυποποιημένα παράθυρα επιτρέπουν συχνά επαναλαμβανόμενες συνδέσεις, αλλά ακόμη και τα καΐτια, τα σταθερά τμήματα, η διαίρεση των φύλλων ή ένας ασυνήθιστος τρόπος ανοίγματος αλλάζουν την επιμέτρηση και τη διαδικασία. Τα καΐτια βρίσκονται μέσα στην κατασκευή του παραθύρου· για τον αρμό σύνδεσης καθοριστική είναι η εξωτερική περίμετρος του πλαισίου, όχι η ορατή διαίρεση του υαλοπίνακα. Στα παράθυρα χωρίς καΐτια η γραμμή σύνδεσης είναι εξίσου εκτεταμένη όσο και σε ένα παράθυρο με διακοσμητική διαίρεση. Καθοριστικό παραμένει το πώς συναντώνται πλαίσιο, παρειά και στεγάνωση. Για ιστορικές όψεις, η εξωτερική διαμόρφωση μπορεί να είναι σημαντική, χωρίς αυτό να συνεπάγεται αυτομάτως απλούστερη ή πιο σύνθετη λύση αρμού.
Σε καμπύλες, λοξές πλευρές και άλλα ειδικά σχήματα αυξάνονται οι κοπές, οι γωνίες και οι μεταβάσεις. Ένα τριγωνικό και λοξό παράθυρο με σταθερή υάλωση χρειάζεται επομένως έλεγχο λεπτομερειών σε κάθε κεκλιμένη ακμή και ιδιαίτερα στον άνω κόμβο. Ακριβώς εκεί είναι λογικό να μη σχεδιαστούν αυτοσχεδιαστικά, το ένα μετά το άλλο, η στερέωση, η μόνωση και η εξωτερική απορροή νερού. Για παράθυρα στέγης προστίθεται η σύνδεση με τη διαστρωμάτωση και την επικάλυψη της στέγης· γι’ αυτό απαιτείται ξεχωριστή ιδέα προσαρμοσμένη στο σύστημα στέγης. Για ειδικά σχήματα, παραδώστε σε μελετητές και συνεργείο τοποθέτησης μια όψη υπό κλίμακα και μια τομή. Ρωτήστε σε ποια σημεία η επιλεγμένη ταινία κόβεται ή ενώνεται και πώς διατηρείται έπειτα η συνέχεια.
Διαφορετική προετοιμασία για νέα κατασκευή και ανακαίνιση
Σε νέα κατασκευή, η θέση του παραθύρου, η κατασκευή του τοίχου και τα υλικά σύνδεσης μπορούν να συντονιστούν νωρίς. Αυτό διευκολύνει μια σαφή διεπαφή ανάμεσα σε φέροντα οργανισμό, κουφώματα, σοβά, όψη και εσωτερικές εργασίες. Παρ’ όλα αυτά, πρέπει να καθοριστεί ποιος δημιουργεί, προστατεύει και παραλαμβάνει τις επιφάνειες σύνδεσης. Μια μεμβράνη που μένει εκτεθειμένη μετά την τοποθέτηση του παραθύρου μπορεί να καταστραφεί από επόμενα συνεργεία· ένα πολύ πρώιμο τελείωμα της όψης μπορεί να δυσχεράνει μεταγενέστερες στερεώσεις. Ο χρονικός προγραμματισμός αποτελεί συνεπώς μέρος του τεχνικού σχεδιασμού. Καταγράψτε πότε τοποθετούνται τα πλαίσια, πότε κλείνουν τα εσωτερικά και εξωτερικά επίπεδα και πώς προστατεύονται έως τότε οι ανοιχτές συνδέσεις από τον καιρό και φθορές. Σε πολλά ίδια ανοίγματα, ένα παράθυρο αναφοράς που εκτελείται νωρίς μπορεί να βοηθήσει στην αξιολόγηση των διεπαφών πριν από τη μαζική τοποθέτηση. Δεν πρέπει να εξετάζονται μόνο οι ορατές επιφάνειες, αλλά και η προετοιμασία υποστρώματος, η διαμόρφωση γωνιών, η στερέωση και η παράδοση στα επόμενα συνεργεία. Καταγράψτε τυχόν αποκλίσεις απευθείας στην εγκεκριμένη λεπτομέρεια. Μια απλή προφορική έγκριση του δείγματος δεν προστατεύει τα επόμενα ανοίγματα από διαφορετικές εφαρμογές.
Σε υφιστάμενα κτίρια, η εργασία αρχίζει με την αποτύπωση της υπάρχουσας κατάστασης. Η αφαίρεση παλιών παραθύρων μπορεί να αποκαλύψει σαθρές παρειές, υγρές περιοχές, υπάρχουσες στεγανώσεις ή απροσδόκητα πάχη στρώσεων. Σχεδιάστε λύση για τέτοια ευρήματα αντί να υπολογίζετε αποκλειστικά με ιδανική διάσταση. Σε ένα πλευρικά ανοιγόμενο παράθυρο «Kombi» ιστορικού ύφους, που ανοίγει προς τα έξω οι υπάρχουσες όψεις και τα πλάτη σύνδεσης μπορεί να επηρεάσουν τη σχεδιαστική επιλογή· ο αρμός πρέπει ωστόσο να προσαρμόζεται στο πραγματικό δομικό στοιχείο. Τεκμηριώστε πριν από την αποξήλωση τις διαστάσεις, τη στρωματοποίηση του τοίχου στον βαθμό που είναι αναγνωρίσιμη, τις εσωτερικές και εξωτερικές επιφάνειες και τη θέση των περβαζιών παραθύρου. Μια κοινή αυτοψία από τον προμηθευτή παραθύρων, το συνεργείο τοποθέτησης και, όπου χρειάζεται, συνεργείο όψης ή σοβά μειώνει τις αντιφάσεις μεταξύ των εργασιών.
Συντονισμός στερέωσης, κινήσεων και επόμενων εργασιών
Τα πλαίσια παραθύρων μεταβάλλονται με τη θερμοκρασία και τη χρήση, τα δομικά στοιχεία μπορεί να καθιζάνουν ή να κινούνται ελαφρά και οι στεγανώσεις πρέπει να μπορούν να απορροφούν αυτές τις κινήσεις σε βάθος χρόνου. Επομένως, μια λύση σύνδεσης δεν πρέπει ούτε να εγκλωβίζει άκαμπτα το πλαίσιο σε ακατάλληλο σημείο ούτε να υπερφορτώνει τη στερέωση. Η θέση και ο αριθμός των στερεώσεων, καθώς και οι αποστάσεις από τις ακμές του πλαισίου, πρέπει να σχεδιάζονται ειδικά για το έργο. Ζητήστε να εξηγηθούν η μεταφορά φορτίων, η ευθυγράμμιση και η λειτουργία των τάκων στήριξης και των αποστατικών τάκων. Μόνο όταν το παράθυρο είναι ασφαλώς τοποθετημένο μπορούν να προστεθούν καθαρά τα λειτουργικά στρώματα. Ο αφρός ή το σφραγιστικό δεν πρέπει να αναλαμβάνουν ακούσια λειτουργία στατικής υποκατάστασης.
Οι επόμενες εργασίες επηρεάζουν επίσης τον αρμό. Εσωτερικός σοβάς, γυψοσανίδα, ποδιά παραθύρου, εξωτερικός σοβάς, θερμομόνωση, μεταλλικά καλύμματα και ηλιοπροστασία μπορούν να καλύπτουν τις συνδέσεις ή να τις διαπερνούν με στερεώσεις. Καθορίστε πριν από την έναρξη ποιος στεγανοποιεί κάθε διείσδυση και ποιες επιφάνειες πρέπει να παραμείνουν ορατές έως τον έλεγχο της εφαρμογής. Στις πτυσσόμενες πόρτες που ανοίγουν προς τα έξω αυξάνεται η σημασία των μεταβάσεων στα πλευρικά πλαίσια και στην περιοχή του δαπέδου, επειδή συνδυάζονται πολλά φύλλα και μεγάλο άνοιγμα. Αυτό δεν σημαίνει αυτομάτως συγκεκριμένη στεγάνωση, αλλά απαιτεί ιδιαίτερα ακριβή συντονισμό του χώρου ανοίγματος, της εξωτερικής επίστρωσης, του κατωφλίου και της απορροής νερού. Μια συζήτηση συντονισμού πριν από την παραγγελία κοστίζει λιγότερο από μια εκ των υστέρων προσαρμογή έτοιμων επιφανειών.
Πρακτική οργάνωση προδιαγραφών, ελέγχου και παραλαβής
Μια χρήσιμη περιγραφή εργασιών αναφέρει περισσότερα από το «τοποθέτηση παραθύρου σύμφωνα με τους κανόνες της τέχνης». Τοποθετεί το παράθυρο σε συγκεκριμένο επίπεδο εγκατάστασης, περιγράφει τις προετοιμασμένες επιφάνειες σύνδεσης και ορίζει τις λειτουργικές εργασίες εσωτερικά, στη μέση και εξωτερικά. Προστίθενται λεπτομέρειες για την άνω πλευρά, τις πλευρές και την κάτω ζώνη, η στερέωση, η διαχείριση περβαζιών παραθύρων ή κατωφλιών, καθώς και η προστασία μέχρι την ολοκλήρωση των εργασιών. Με πολλούς τύπους παραθύρων, οι τυπικές λεπτομέρειες και οι αποκλίνουσες ειδικές λεπτομέρειες πρέπει να αναφέρονται χωριστά. Παραδώστε διαστάσεις και σχέδια πριν από την παραγγελία, ώστε να ελεγχθούν μαζί η διάσταση πλαισίου, ο χώρος αρμού και τα εξαρτήματα. Το συνεργείο τοποθέτησης πρέπει να μπορεί να αναγνωρίζει ποια εργασία περιλαμβάνεται στην προσφορά και πού συνδέονται άλλα συνεργεία. Συγκρίνετε τις προσφορές γραμμή προς γραμμή: προετοιμασία υποστρώματος, αποξήλωση και απομάκρυνση υπαρχόντων υλικών, στερέωση, κάθε επίπεδο αρμού, συνδέσεις περβαζιών παραθύρων, μέτρα προστασίας και τεκμηρίωση. Επισημάνετε ελλιπείς ή γενικές θέσεις πριν συγκρίνετε τιμές. Ένα χαμηλότερο συνολικό ποσό έχει μικρή σημασία, αν για παράδειγμα δεν έχουν κατανεμηθεί επισκευές παρειάς, προφίλ σύνδεσης ή η στεγάνωση κάτω από το περβάζι. Ζητήστε οι εναλλακτικές θέσεις να περιγράφονται με σαφήνεια, ώστε αργότερα να μην είναι ασαφές ποια εφαρμογή ανατέθηκε πραγματικά.
Ελέγξτε τις συνδέσεις όσο παραμένουν προσβάσιμες. Φωτογραφίστε το προετοιμασμένο υπόστρωμα, τη στερέωση και τα επιμέρους επίπεδα πριν από τον σοβά, την επένδυση ή την τοποθέτηση του περβαζιού παραθύρου. Ελέγξτε οπτικά για συνεχείς συνδέσεις, επαρκείς επικαλύψεις, προσεγμένες γωνίες, σωστά διαμορφωμένες ενώσεις και άθικτα υλικά. Ένα ανοιχτό ερώτημα δεν είναι ελάττωμα ποιότητας, εφόσον διευκρινίζεται πριν από την κάλυψη. Ζητήστε να τεκμηριωθούν τα χρησιμοποιημένα στοιχεία συστήματος, οι οδηγίες φροντίδας και η ευθύνη για τις υπόλοιπες συνδέσεις. Η Bloomcabin αναφέρει εμπορική εγγύηση 5 ετών για παράθυρα και πόρτες· ο χρόνος παράδοσης είναι συνήθως 4 έως 6 εβδομάδες μετά την επιβεβαίωση της παραγγελίας. Αυτές οι πληροφορίες δεν αντικαθιστούν τον ειδικό για το έργο έλεγχο του σχεδιασμού τοποθέτησης και σύνδεσης.
Συχνές ερωτήσεις
Αρκεί ο αφρός τοποθέτησης ως στεγάνωση παραθύρου;
Όχι. Ο αφρός τοποθέτησης εκπληρώνει κυρίως μια λειτουργία στο μεσαίο επίπεδο του αρμού και δεν αποτελεί αυτομάτως την πλήρη εσωτερική αεροστεγανότητα ή την εξωτερική προστασία από τις καιρικές συνθήκες. Τα πρόσθετα στρώματα που απαιτούνται προκύπτουν από τη λεπτομέρεια σύνδεσης, το υπόστρωμα και την κατάσταση τοποθέτησης. Ζητήστε να αναφέρονται και να τεκμηριώνονται χωριστά οι 3 λειτουργίες.
Τι σημαίνει «στεγανότερο εσωτερικά απ’ ό,τι εξωτερικά»;
Η φράση περιγράφει μια λειτουργική λογική: ο αέρας του χώρου δεν πρέπει να εισέρχεται ανεξέλεγκτα στον αρμό, ενώ η υγρασία από τη σύνδεση πρέπει να μπορεί να στεγνώνει προς τα έξω. Δεν υποκαθιστά την επιλογή υλικού. Το αν είναι κατάλληλη ταινία, μεμβράνη, σφραγιστικό ή άλλη λύση πρέπει να σχεδιάζεται για το πλαίσιο, την κατασκευή του τοίχου, το πλάτος αρμού και την πλευρά έκθεσης στις καιρικές συνθήκες.
Πρέπει να καθορίζεται ο αρμός σύνδεσης πριν από την τοποθέτηση του παραθύρου;
Ναι. Το αργότερο πριν από την παραγγελία και την επιμέτρηση πρέπει να έχουν συντονιστεί η θέση τοποθέτησης, η κατασκευή του τοίχου, η διάσταση του πλαισίου, η στερέωση και οι συνδέσεις με το περβάζι παραθύρου, την όψη και την εσωτερική επιφάνεια. Στο εργοτάξιο, ευρήματα της υπάρχουσας κατασκευής μπορεί να απαιτήσουν προσαρμογές. Μια προετοιμασμένη εναλλακτική για ανομοιόμορφες ή φθαρμένες παρειές αποτρέπει ασυντόνιστες αποφάσεις υπό χρονική πίεση.
Ποιος είναι υπεύθυνος για τη στεγάνωση μεταξύ παραθύρου και τοίχου;
Αυτό εξαρτάται από τη σύμβαση, την περιγραφή εργασιών και τον διαχωρισμό των συνεργείων. Καθοριστικό δεν είναι μόνο ποιος τοποθετεί μια ταινία, αλλά ποιος δημιουργεί τη συνεχή σύνδεση με σοβά, επίπεδο όψης, ποδιά παραθύρου και άλλα στρώματα. Καταγράψτε γραπτώς τις ευθύνες, τον χρόνο ελέγχου και την προστασία των ανοιχτών συνδέσεων.
Πώς αναγνωρίζω έναν ελέγξιμο σχεδιασμό τοποθέτησης;
Περιλαμβάνει τουλάχιστον όψεις και τομές για την άνω πλευρά, τις πλευρές και την κάτω ζώνη, αναφέρει τα λειτουργικά στρώματα και τις συνδέσεις τους και δείχνει τη στερέωση και τη μεταφορά φορτίων. Για πόρτες, ειδικά σχήματα και περιοχές κοντά στο δάπεδο είναι χρήσιμες ξεχωριστές λεπτομέρειες. Πριν από την κάλυψη, πρέπει να ελέγχετε την εφαρμογή με βάση αυτά τα έγγραφα και να την τεκμηριώνετε φωτογραφικά.
Επόμενο βήμα
Ένας λειτουργικός αρμός σύνδεσης παραθύρου δεν προκύπτει από ένα μόνο «στεγανωτικό», αλλά από τη συνεργασία εσωτερικής στεγάνωσης, μονωμένης μεσαίας ζώνης, εξωτερικής προστασίας από τις καιρικές συνθήκες, στερέωσης και γειτονικών δομικών στοιχείων. Ξεκινήστε από την κατασκευή του τοίχου και τη θέση τοποθέτησης, όχι από την ονομασία ενός υλικού. Ζητήστε να σχεδιαστούν λεπτομέρειες για όλες τις πλευρές του πλαισίου, να εξεταστούν χωριστά τα ειδικά σχήματα και τα κατώφλια και να κατανεμηθούν γραπτώς οι διεπαφές των συνεργείων. Όποιος σχεδιάζει τον αρμό σύνδεσης πριν από την παραγγελία και την αποξήλωση μπορεί να συγκρίνει τις προσφορές πιο αντικειμενικά και να ελέγχει την εφαρμογή όσο τα καθοριστικά στρώματα είναι ακόμη ορατά.
