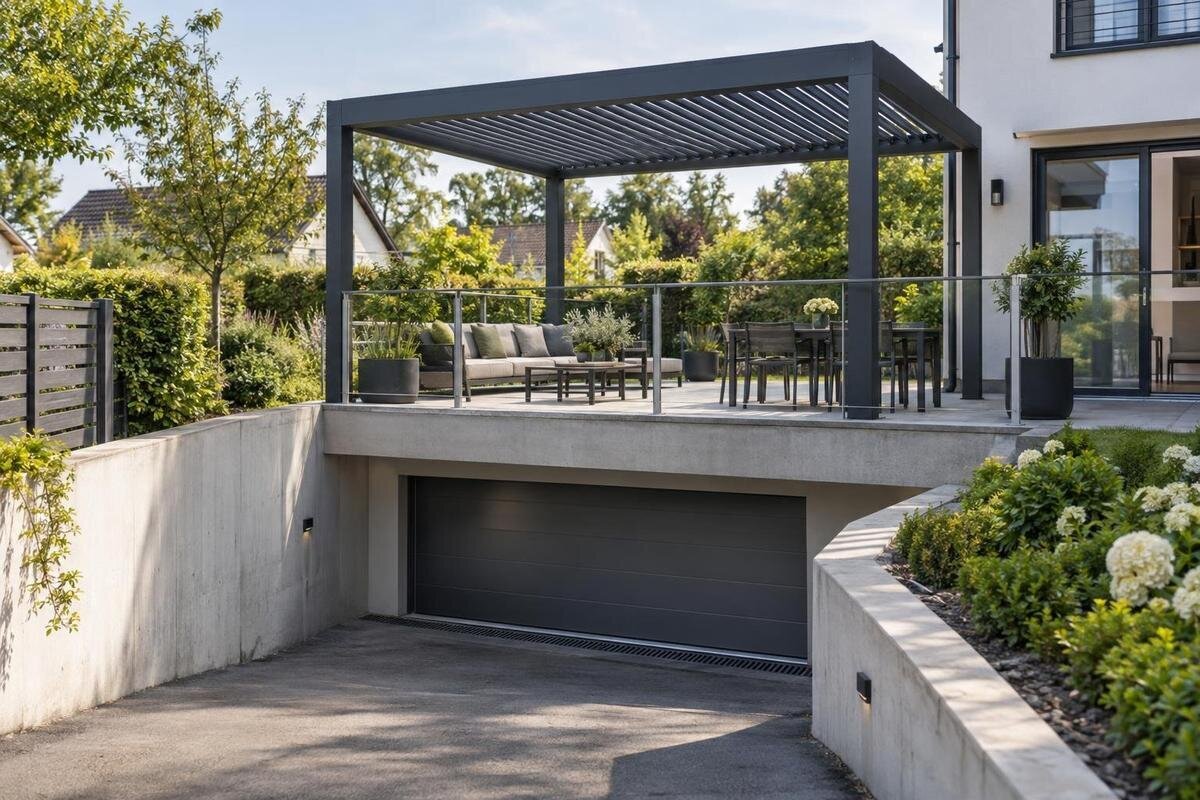

Postavljanje pergole iznad podruma ili podzemne garaže
Vodič za pergole na zahtjevnim podlogama
Terasa iznad podruma ili podzemne garaže može izgledati kao čvrsta, ravna ploha, ali završne ploče nisu nužno nosiva podloga za stupove pergole. Ispod njih mogu biti slojevi za odvodnju, toplinsku zaštitu i hidroizolaciju te konstrukcijska ploča kojoj raspoloživa nosivost nije vidljiva. Prije narudžbe zato treba utvrditi kako se opterećenja pergole prenose do nosivih dijelova i kako će se sačuvati vodonepropusnost. Plan uskladite s vlasnikom objekta i stručnjacima koji poznaju konstrukciju i detalje terase.
Provjere prije kupnje 1
Slojevi terase iznad podruma ili garaže
Pergola na vrtnoj parceli i ona iznad garaže mogu izgledati jednako, ali podloga ima drukčiju ulogu. Na tlu se opterećenje prenosi u zemlju, dok se na terasi iznad zatvorenog prostora oslonac može nalaziti na stropnoj konstrukciji zgrade. Između vidljive obloge i nosive ploče mogu biti slojevi za odvodnju, toplinsku zaštitu i hidroizolaciju. Pločice ili beton koji djeluju čvrsto ne otkrivaju gdje su nosivi dijelovi ni koliko dodatnog opterećenja mogu prihvatiti. U starijem ili preuređenom objektu izvedeni slojevi mogu se razlikovati od izvornih nacrta. Zato čvrst izgled površine nije dokaz da je prikladna za sidrenje niti pokazuje koliko bi bušenje zahvatilo dublje slojeve.
Prije odabira mjesta za stupove utvrdite o kakvom je objektu riječ: privatnoj terasi iznad podruma, ploči podzemne garaže ili zajedničkoj površini većeg objekta. Razlikuju se rasponi, oslonci, kasniji popravci i osobe odgovorne za održavanje. Zabilježite tko je vlasnik ili upravitelj, tko koristi prostor ispod terase te jesu li već sanirani prodori vode. Ti podaci utječu na pristup nacrtima, dogovor o pregledu i odgovornost za zahvat. Provjerite je li terasa naknadno opterećena drugim elementima ili joj je promijenjena namjena jer i to treba uzeti u obzir. Nemojte primjenjivati detalj temeljenja vrtne pergole samo zato što su dimenzije slične: najprije treba razjasniti kako postojeća zgrada prenosi opterećenja.
Dokumentacija i pregled otkrivaju sastav terase
Prikupite izvorne nacrte konstrukcije i, ako postoje, nacrte izvedenog stanja, detalje terase te dokumentaciju o kasnijim preuređenjima ili sanacijama. Za pregled su korisni podaci o konstrukcijskoj ploči, njezinim osloncima, dilatacijama, slojevima hidroizolacije i toplinske zaštite te odvodnim mjestima. Evidencija prijavljenih propuštanja i ranijih popravaka može objasniti zašto je neki dio podloge osjetljiv ili mu se ne smije pristupiti. Dokumente ne morate sami tumačiti; prikupite ih kako bi projektant mogao usporediti projektirano i zatečeno stanje. Jasno označite što je potvrđeno, a što pretpostavljeno, osobito ako se nacrti odnose na stariju fazu objekta ili su nepotpuni. Uz svaki dokument zabilježite na koji se dio terase odnosi i prikazuje li izvorno stanje ili kasniju izmjenu. Ako imate više verzija istog nacrta, nemojte sami odabrati onu koja izgleda najpovoljnije za raspored pergole. Predajte ih zajedno, uz napomenu o poznatim razlikama, kako bi projektant mogao utvrditi koje podatke treba provjeriti na objektu.
Terasu pregledajte s vlasnikom ili upraviteljem, a po potrebi i prostor ispod nje. Zabilježite dimenzije, visinske prijelaze, spojeve sa zidom, položaj slivnika, vidljive pukotine, mrlje od vlage i tragove prijašnjih zahvata. Fotografije mogu pomoći stručnjacima da usporede dokumente sa stvarnim stanjem. Pregled stropa garaže može pokazati elemente koje s gornje strane ne vidite, ali ne mora otkriti sve slojeve. Nemojte uklanjati oblogu ni bušiti radi provjere bez dogovora sa stručnjakom. U popisu kandidata navedite puni naziv, primjerice Bloomcabin zidna pergola, radi jasne identifikacije modela; stranica proizvoda sama ne potvrđuje prikladnost za konkretnu terasu.
Provjere prije kupnje 2
Prijenos opterećenja kroz nosivu konstrukciju
Procjena konstrukcije prati put opterećenja od pergole do tla kroz zgradu: od gornje konstrukcije, preko stupova, postolja i sidara, do ploče i njezinih oslonaca. Ne razmatra se samo vlastita težina. Projektant konstrukcije uzima u obzir djelovanja relevantna za lokaciju i konfiguraciju, među njima vjetar i snijeg te vodoravne i uzgonske sile. Za procjenu su važni podaci o točno određenom modelu, rasporedu oslonaca i predviđenom načinu sidrenja. Fotografija, približna veličina ili činjenica da terasa nosi ljude nisu dovoljna osnova za odluku. Potrebno je procijeniti prijenos svih mjerodavnih sila, a ne samo težinu konstrukcije u mirovanju.
Projektant provjerava postojeću konstrukciju i pojedina mjesta oslanjanja, uključujući njihov odnos prema rasponima, rubovima, otvorima i nosivim osloncima. Ako razmatrate pergolu Bloomcabin, od dobavljača zatražite dostupne tehničke podatke o modelu, njegovoj masi, osloncima i pričvrsnim točkama. Nemojte podatke za jednu konfiguraciju zamijeniti podacima za sličan proizvod. Stručnjak ih povezuje s dokumentacijom objekta i stanjem na terenu. U upitu navedite odabranu veličinu i priložite isti raspored oslonaca koji je predan projektantu. Tako će biti jasno odnose li se dobiveni podaci na pergolu koju doista namjeravate naručiti. Podatke o proizvodu držite odvojeno od podataka o zgradi: dobavljačev nacrt pokazuje predviđenu izvedbu pergole, dok se prikladnost mjesta oslanjanja procjenjuje na postojećoj konstrukciji. Bez takve provjere ne može se odrediti univerzalna veličina temelja niti pretpostaviti da veće postolje automatski rješava problem. Ako nedostaje neki važan podatak o modelu, to treba razjasniti prije konačne procjene.
Položaj stupova treba provjeriti na nacrtu konstrukcije
Vanjske dimenzije pergole ne pokazuju može li se raspored njezinih stupova uklopiti na konkretnu terasu. Nacrt odabrane konfiguracije treba prikazati položaje oslonaca, dimenzije postolja i udaljenosti od rubova, spojeva, slivnika i otvora. Projektant konstrukcije zatim uspoređuje te točke s nosivim dijelovima ispod obloge. Pomak stupa može promijeniti mjesto na kojem se opterećenje prenosi na ploču, pa ga nemojte dogovarati samostalno s monterom. Ako nacrti ne prikazuju raspored konstrukcijskih elemenata, iz toga se ne može zaključiti da je svaka točka jednako prikladna. Raspored se mora potvrditi za stvarno stanje, a ne procijeniti samo prema slobodnoj površini terase.
Na nacrtu terase označite i prepreke koje utječu na položaj: rubove, parapete, pragove, dilatacijske spojeve, postojeću opremu i servisne prolaze. Osim uklapanja u prostor, pomak stupa može promijeniti odnos prema rubu ploče ili detalju hidroizolacije. Ako razmatrate Bloomcabin bioklimatska pergola, zatražite crtež oslonaca za točnu konfiguraciju i predajte ga projektantu. Naziv izvedbe ne potvrđuje raspored ni nosivost za vašu lokaciju. Konačni nacrt treba jasno prikazati položaj svakog oslonca i pripadajući odobreni detalj. Približna skica korisna je za početni razgovor, ali nije zamjena za usklađeno rješenje.
Provjere prije kupnje 3
Sidrenje se određuje prema stvarnoj podlozi
Vidljiva pločica, estrih ili beton nisu dovoljni za odabir sidra: ispod površine mogu biti slojevi koji ne prenose opterećenje ili koje nije dopušteno probiti bez riješenog detalja. Vrsta i raspored pričvrsnica ovise o stvarnoj podlozi, dostupnim konstrukcijskim elementima i zahtjevima za konkretan model. Promjer, duljina ni položaj sidra ne biraju se napamet, a prikladnost podloge ne potvrđuje se time što se u njoj može izbušiti rupa. Prije radova trebaju biti usklađeni nacrt sidrenja, podaci o podlozi i procjena stručnjaka odgovornog za konstrukciju. Na nacrtu treba razlikovati završnu površinu od nosivog dijela u koji se predviđa sidrenje. Ako je prikazano više različitih detalja, mora biti jasno kojem osloncu svaki pripada. Time se izbjegava da se na gradilištu improvizira prema onome što se zatekne ispod završne obloge.
U nacrtu treba biti jasno na što se svako sidro oslanja i kako se detalj odnosi prema slojevima terase. Ako je u užem izboru zidna pergola Bloomcabin, u dokumentaciji razjasnite i način prihvata na zidu, a ne samo postolje na terasi; projektant treba procijeniti sve točke oslanjanja. Prije bušenja provjerite odgovaraju li nacrt i stvarna podloga. Ako se na licu mjesta pokaže drukčiji sloj, položaj ili prepreka od predviđenih, radove treba zaustaviti dok odgovorni stručnjaci ne odobre rješenje. Monter ne bi trebao samostalno mijenjati položaj sidra ili vrstu prihvata kako bi zaobišao nepredviđenu situaciju.
Hidroizolacija mora biti usklađena sa sidrenjem
Ako je terasa iznad podruma ili garaže izvedena s hidroizolacijskom membranom, njezina cjelovitost važna je za zaštitu prostora ispod. Prolaz pričvrsnice kroz slojeve zato nije samo detalj montaže pergole: mora biti obrađen tako da rješenje odgovara stvarnom hidroizolacijskom sklopu. Ne pretpostavljajte da će brtvilo naneseno na vidljivu površinu samo po sebi riješiti spoj. Projektant i stručnjak za hidroizolaciju trebaju utvrditi je li prodor dopušten, kako se izvodi detalj i tko je odgovoran za njegovu izvedbu. Ako dokumentacija o membrani ili prijašnjim sanacijama nije dostupna, to treba razjasniti prije nego što se odredi položaj sidara. Pri razmatranju detalja važno je da svi sudionici govore o istom sloju, a ne samo o vidljivom spoju uz postolje. Na presjeku terase može se označiti odnos nosive ploče, hidroizolacije i završne obloge, uz jasnu napomenu o dijelovima sklopa čiji sastav još nije potvrđen.
Dobavljaču i projektantu pošaljite podatke o točnom modelu, a stručnjaku za hidroizolaciju nacrt položaja oslonaca. Za model pergole Bloomcabin zatražite informacije potrebne za usklađivanje pričvrsnih točaka s konkretnim projektom; nemojte pretpostaviti da kataloški prikaz sadrži detalj za vašu terasu. U dogovoru odredite tko priprema rješenje prodora, tko ga izvodi i tko pregledava izvedeni spoj prije nego što ga prekriju završni slojevi. Taj pregled uključite u raspored radova kako bi osoba zadužena za hidroizolaciju mogla vidjeti detalj dok je još dostupan. Dogovor treba obuhvatiti i vraćanje uklonjenih slojeva, a ne samo postavljanje pergole. Vlasniku tako ostaje jasno tko je zadužen za pojedini dio zahvata. Ako se predloženi detalj ne može uskladiti s postojećom hidroizolacijom, položaj ili način oslanjanja treba ponovno razmotriti sa stručnjacima, umjesto da se problem rješava tek nakon pojave propuštanja.
Provjere prije kupnje 4
Odvodnja i pristup slivnicima ostaju važni
Položaj pergole ne smije se planirati odvojeno od postojećih padova terase, slivnika i drugih odvodnih mjesta. Stup, postolje ili drugi dio konstrukcije može otežati pristup za čišćenje ili zakloniti mjesto koje treba pregledavati. Na nacrtu zato označite slivnike, rešetke, preljevne otvore i putove kojima voda otječe, a zatim provjerite ostaju li dostupni nakon postavljanja. Nemojte pretpostaviti da se voda može bez posljedica usmjeriti prema fasadi, vratima garaže ili spoju terase i zida. Ako planirana konstrukcija mijenja odvodnju, to treba posebno razmotriti s osobom koja poznaje postojeći sklop.
U razgovoru s projektantom odvojite odvodnju terase od eventualnog otjecanja s gornjeg dijela pergole. Ako konkretna konfiguracija usmjerava oborinsku vodu, način njezina odvođenja treba biti poznat prije nego što se odrede oslonci i spojevi. Nemojte zaključivati o načinu odvodnje prema fotografiji ili nazivu modela; zatražite podatke za odabranu izvedbu i povežite ih s odvodnim sustavom objekta. Dogovorite i tko će nakon montaže moći pristupiti slivnicima i pregledati osjetljive spojeve. Tako se potrebe održavanja terase uzimaju u obzir već u planu, umjesto da se naknadno otkriva kako su važna mjesta zaklonjena ili teško dostupna.
Vlasnik objekta i stručnjaci trebaju uskladiti rješenje
Vlasnika objekta uključite prije narudžbe, osobito ako terasa ili garaža pripadaju zajedničkom dijelu zgrade. Uskladite pristup dokumentaciji i prostoru ispod terase, dogovorite pregled te provjerite koja pravila upravljanja objektom i suglasnosti treba uzeti u obzir. U dopisu navedite točan model, primjerice bioklimatski model Bloomcabin, ali nemojte naziv kategorije predstavljati kao potvrdu da ga je moguće sidriti u postojeću ploču. Ako su uključeni suvlasnici ili upravitelj, svima proslijedite isti nacrt i opis zahvata kako bi procjenjivali jednako rješenje, a ne različite pretpostavke o položaju i načinu montaže. U opisu razdvojite željeni izgled pergole od zahvata na objektu: navedite gdje se predviđaju oslonci, koje dijelove terase treba pregledati i je li potreban pristup garaži ili podrumu. Tako se unaprijed mogu dogovoriti praktični uvjeti pregleda i radova.
Unaprijed razdijelite uloge. Projektant konstrukcije procjenjuje prijenos opterećenja i prihvat sidara, stručnjak za hidroizolaciju usklađuje prodore i obnovu slojeva, a dobavljač može dostaviti podatke za odabrani model. Monter treba izvoditi prema usklađenim nacrtima i upozoriti ako se zatečeno stanje razlikuje od njih; njegova procjena na licu mjesta ne zamjenjuje konstrukcijsku provjeru. Dogovorite i tko odobrava promjenu položaja ili detalja ako se tijekom pripreme pojavi prepreka. Kad su odgovornosti jasne, vlasnik zna kome se obratiti za svaki dio rješenja, a različiti stručnjaci mogu provjeriti svoje dijelove istog projekta.
Provjere prije kupnje 5
Redoslijed radova treba dogovoriti prije montaže
Prije početka radova uskladite konačne položaje oslonaca, nacrt sidrenja, detalj hidroizolacije i pristup terasi. Izmjeru treba povezati s potvrđenom konfiguracijom pergole i stanjem podloge, a ne samo s početnom skicom ili fotografijom. Monteru predajte odobrene nacrte s jasno označenom verzijom i pripadajućim detaljima. U rasporedu odvojite pripremu mjesta oslanjanja, montažu, obradu hidroizolacijskih detalja i završni pregled kako bi svaki izvođač znao kada treba sudjelovati. Uskladite i pristup prostoru ispod terase ako je potreban za dogovorene preglede. Za neočekivane razlike između nacrta i stvarnog stanja unaprijed odredite kome se monter obraća i tko odobrava izmjenu. Tako se odluke o konstrukciji i hidroizolaciji ne prepuštaju improvizaciji tijekom montaže.
Dogovorite i što će biti zabilježeno nakon završetka. Korisni su nacrt izvedenog stanja s konačnim položajima oslonaca, podaci o izvedenom sidrenju te fotografije detalja prije nego što ih prekriju drugi slojevi. U zapis unesite i točan naziv proizvoda, primjerice model Bloomcabin zidne pergole, kako se dokumentacija poslije ne bi povezala s drugom konfiguracijom. Fotografije povežite s oznakama oslonaca na nacrtu i zabilježite koje mjesto prikazuju. Sačuvajte i odobrene izmjene u odnosu na početno rješenje, tako da se stvarna izvedba može razumjeti bez uspoređivanja nepovezanih poruka i skica. Vlasniku predajte objedinjenu dokumentaciju te informacije o pristupu slivnicima i mjestima koja treba pregledavati. Ako se poslije u podrumu ili garaži pojave tragovi prodora vode, važno je znati kome prijaviti problem i gdje su izvedene pojedine točke oslanjanja. Evidencija olakšava kasniji pregled bez nagađanja o tome što je ugrađeno.
Modele uspoređujte tek nakon provjere podloge
Tek kada su poznata ograničenja terase, usporedite gabarite i izvedbe koje razmatrate. Važni su stvarni položaji oslonaca, potreban prostor, odnos prema rubovima i odvodima te podaci koje projektant treba za procjenu konstrukcije i sidrenja. Na stranici modela pergole Bloomcabin navedene su ponuđene površine od 9 do 24 m²; taj podatak može pomoći u odabiru veličine za razmatranje, ali ne govori koliko model opterećuje ploču ni kako se sile prenose. Za tehničku procjenu zatražite podatke za točnu konfiguraciju. Pri usporedbi odvojeno zabilježite što je poznato o veličini proizvoda, a što je potvrđeno za njegovu ugradnju na vašoj terasi. Ako promijenite odabranu veličinu ili raspored oslonaca, tu promjenu uključite u razgovor s projektantom prije narudžbe. Površina, izgled i naziv izvedbe sami po sebi ne potvrđuju da je terasa prikladna za odabranu pergolu.
Prije kupnje trebali biste imati povezane odgovore na tri pitanja: što nosi pergolu, kako se odobreno sidrenje izvodi na tom sklopu i kako se čuva hidroizolacija. Uz to, vlasnik ili upravitelj treba biti uključen u zahvat, a monter mora imati nacrte prema kojima može raditi. Ako nedostaje podatak o konstrukciji, osloncima ili prodoru kroz slojeve, odabir još nije spreman za izvedbu. Nemojte pokušavati nadomjestiti nedostatak podataka većim postoljem, promjenom mjesta stupa ili pretpostavkom da će se problem riješiti na gradilištu. Usporedba modela ima smisla tek kad je jasno koji se način ugradnje može stručno potvrditi.
Česta pitanja
Može li se pergola sidriti samo u pločice ili završni beton?
Ne može se zaključiti da je oslonac siguran samo zato što završna obloga djeluje čvrsto. Ona ne pokazuje što se nalazi ispod nje ni prenosi li taj sloj sile do konstrukcije. Potrebno je provjeriti sastav terase i odobriti sidrenje za stvarnu podlogu.
Jesu li izvorni nacrti objekta dovoljni za procjenu?
Nacrti su korisna polazna točka, ali stanje na terenu može se razlikovati zbog preuređenja ili sanacija. Projektant konstrukcije treba ih usporediti sa zatečenim stanjem, a ako podaci nedostaju, procijeniti je li potreban dodatni pregled.
Može li se izbjeći prolaz kroz hidroizolaciju?
To ovisi o konstrukciji terase i projektnom rješenju. Drugi način oslanjanja i dalje mora prenijeti opterećenja do nosivih dijelova, a ne smije se pretpostaviti da je dovoljan samo zato što ne uključuje bušenje. Rješenje trebaju uskladiti projektant konstrukcije i stručnjak za hidroizolaciju.
Tko treba sudjelovati prije narudžbe pergole?
Uključite vlasnika ili upravitelja objekta, stručnjaka za konstrukciju i osobu koja poznaje hidroizolacijski sklop. Dobavljač ili monter može pridonijeti podacima o konkretnom modelu i izvedbi, ali ne zamjenjuje procjenu nosive konstrukcije ni odobrenje detalja.
Je li zidna pergola sigurniji izbor iznad garaže?
Ne nužno. Naziv zidne izvedbe ne potvrđuje nosivost zida, terase ni predviđenog spoja. Takav model zahtijeva provjeru svih mjesta oslanjanja i prijenosa sila, kao i usklađivanje detalja s hidroizolacijom objekta.
Postavljanje pergole iznad podruma ili podzemne garaže počinje provjerom postojeće zgrade, a ne odabirom sidra prema završnoj oblozi. Nacrti, stvarni položaj nosivih dijelova, podaci o odabranom modelu i detalj hidroizolacije trebaju se razmatrati zajedno. Vlasnik objekta, projektant konstrukcije, stručnjak za hidroizolaciju i monter imaju različite, ali povezane uloge. Kad su oslonci i sidrenje potvrđeni za konkretnu terasu te je osiguran pristup slivnicima i spojevima radi održavanja, može se odlučivati o izvedbi bez pretpostavke da je svaka ravna površina prikladna za pergolu.
