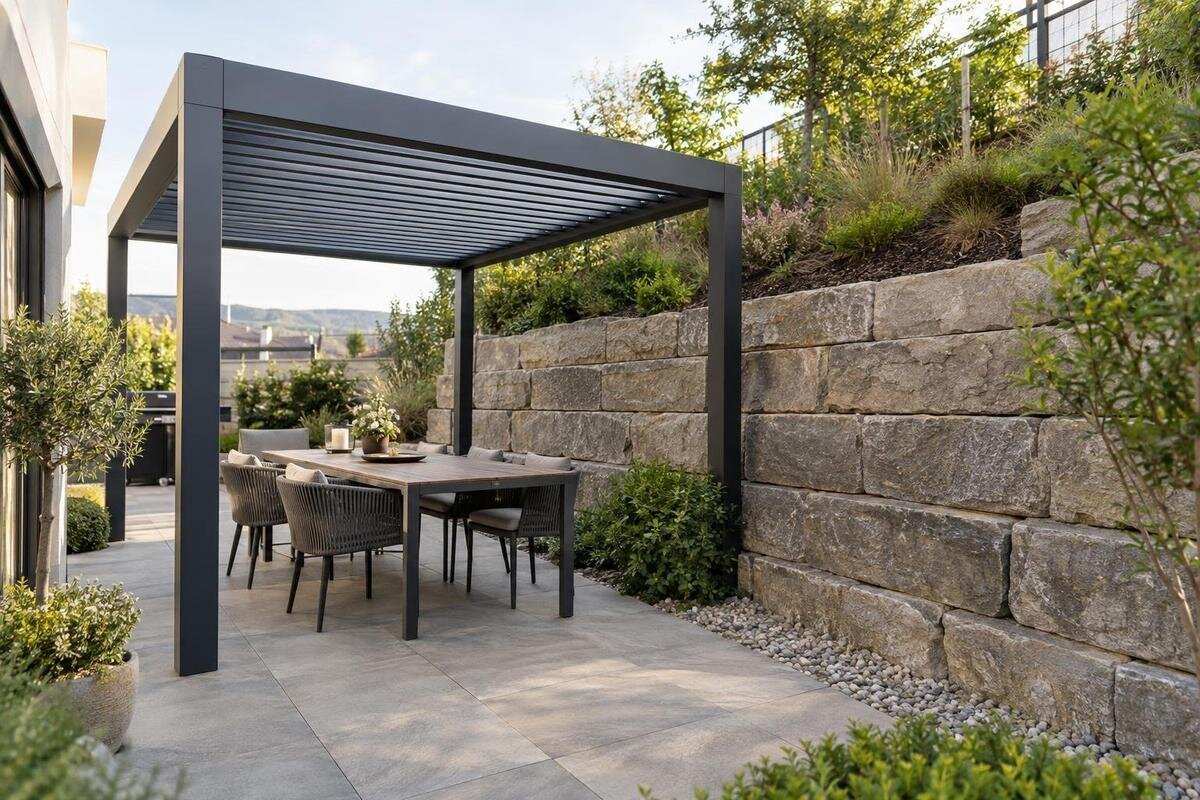

Može li se pergola postaviti uz potporni zid?
Planiranje pergole
Postavljanje pergole uz potporni zid može biti izvedivo, ali ne procjenjuje se samo prema tome stane li konstrukcija na terasu. Temelji pergole mogu opteretiti tlo koje zid zadržava, a iskop može zahvatiti njegov temelj ili odvodnju. Prije odluke treba povezati podatke o zidu, tlu, vodi i odabranom modelu. U nastavku je objašnjeno što stručnjak treba provjeriti i koje informacije prikupiti za procjenu konkretnog mjesta.
Može li pergola stajati uz potporni zid?
U mnogim je slučajevima moguće planirati pergolu uz potporni zid, no to se ne može potvrditi samo pogledom na terasu. Zid zadržava tlo, a oslonci pergole uvode nova opterećenja na podlogu; zato položaj temelja i iskopa može biti važan za oba sustava. Procjena ovisi o izvedbi i stanju zida, tlu s njegove više i niže strane, odvodnji te dokumentaciji odabranog modela. Zaključak treba donijeti prije naručivanja konačne izvedbe i početka iskopa. Kod dograđenih terasa ili ranijih preinaka stvarno stanje može odstupati od prvotnih nacrta. Blizina sama po sebi ne znači ni zabranu ni potvrdu da je postavljanje sigurno.
Razlikujte pergolu koja stoji na vlastitim stupovima od one koja se sidri u zid. Kod samostojeće izvedbe potporni zid nije oslonac, ali temelji pergole i dalje mogu utjecati na tlo uz njega. Kod zidne izvedbe najprije treba utvrditi je li zid prikladna podloga za predviđeni spoj. Potporni zid ne smatra se prikladnim samo zato što izgleda čvrsto ili je izveden od masivnog materijala. Zato nije važno samo stane li konstrukcija na terasu, nego i kako se opterećenja prenose u tlo ili zid te hoće li radovi promijeniti postojeće uvjete.
Kako opisati teren uz potporni zid?
Na skici označite višu stranu koju zid zadržava i nižu stranu na kojoj je vidljiv. Zabilježite približnu visinu i duljinu zida, prijelome, kutove i krajeve te položaj svakog planiranog stupa. Navedite što se nalazi na višoj strani: nasip, terasa, staza, žardinjera, spremište ili površina kojom se često prolazi. Posebno zabilježite je li tlo oko planiranih oslonaca nasuto, naknadno poravnato ili ranije prekopavano. Popločana površina može prikriti slojeve koji nisu očiti, a visina vidljivog zida ne otkriva dubinu njegova temelja. Na istoj skici povežite oznake stupova s fotografijama kako bi bilo jasno koji se dio zida nalazi uz pojedini oslonac. Razdvojite izmjerene podatke od približnih vrijednosti i onoga što znate samo iz ranijih razgovora. Ako položaj temelja nije poznat, označite ga kao nepoznat umjesto da ga ucrtate prema pretpostavci. Tako će stručnjak lakše prepoznati što još treba utvrditi. Skica i fotografije pomažu objasniti prostorne odnose na parceli, ali nisu zamjena za stručnu izmjeru.
Položaj na višoj strani, gdje zid zadržava tlo, razlikuje se od položaja s njegove niže strane. Dodatno opterećenje ili iskop na višoj strani mogu utjecati na tlo iza zida, dok radovi na nižoj strani mogu zahvatiti njegovo podnožje ili dio temelja. Nijedna strana nije automatski sigurna ili neizvediva: važni su konstrukcija zida, tlo, iskop i raspored oslonaca. Za Bloomcabin pergolu u katalogu je naveden raspon površine od 9 do 24 m²; taj podatak može pomoći pri usporedbi veličine, ali ne pokazuje raspored stupova ni dopuštenu udaljenost od potpornog zida. Za procjenu tog odnosa potrebni su nacrt odabranog modela i podaci o lokaciji.
Dokumentacija i vidljivo stanje potpornog zida
Dokumentacija može pokazati kako je zid bio zamišljen, ali treba provjeriti odgovara li sadašnjem stanju. Ako postoje, zatražite izvorni ili izvedbeni nacrt, podatke o temelju, opis konstrukcije i odvodnje te informacije o kasnijim popravcima, nadogradnjama ili promjenama razine tla. Usporedite nacrt s onim što se vidi s obje strane zida, uključujući položaj odvodnih otvora i eventualne obloge. Ako nacrta nema, riječ je o važnoj nepoznanici, a ne razlogu da pretpostavite kakav je temelj ili da je zid prikladan za dodatno sidrenje. Stručnjak na temelju dostupnih podataka može odrediti treba li detaljniji pregled ili dodatno istraživanje.
S površine, bez raskopavanja, zabilježite pukotine, izbočenje, nagib, pomaknute spojeve, ispiranje tla, tragove vode i začepljene drenažne otvore. Fotografije iz više udaljenosti i krupni kadrovi mogu pomoći u opisu stanja, no same ne utvrđuju uzrok, stabilnost ni nosivost. Ako primijetite pomicanje, nove pukotine ili promjene nakon kiše, odgodite dodavanje opterećenja i zatražite stručni pregled. U upitu navedite točan model, primjerice Bloomcabin bioklimatsku pergolu, kako bi se tehnička dokumentacija tražila za proizvod koji razmatrate, a ne za neodređenu „pergolu”. Nemojte uklanjati obloge ili kopati uz zid radi vlastitog pregleda.
Kako se opterećenje pergole prenosi na tlo
Opterećenje pergole prenosi se preko oslonaca na podlogu. Projektant zato ne promatra samo površinu koju konstrukcija zauzima nego i broj i položaj oslonaca, podatke za odabrani model te sile koje treba prenijeti, uključujući djelovanje vjetra. Vjetar može stvarati sile koje konstrukciju pokušavaju pomaknuti ili podići, pa se one prenose kroz oslonce i sidrenje. Ako je tlo povezano s područjem koje potporni zid zadržava, učinci se mogu preklapati. Zid istodobno mora zadržati postojeće tlo u uvjetima za koje je izveden. Njegovo dugogodišnje stajanje ili ranija dokumentacija ne potvrđuju sami po sebi da može preuzeti novu konstrukciju.
Stručna provjera povezuje postojeći zid, njegov temelj, tlo, položaj i razinu novih oslonaca te način izvođenja radova. Treba potvrditi i da predviđeno sidrenje odgovara stvarno utvrđenoj podlozi, a ne samo pronaći mjesto na kojem se fizički može kopati ili bušiti. Projektantu navedite točan proizvod i pošaljite poveznicu na kataloški prikaz Bloomcabinove pergole ako razmatrate taj model. Zatražite pripadajuće tehničke podatke jer naziv i površina ne opisuju opterećenje pojedinog stupa. Procjena treba obuhvatiti utjecaj na zid i stabilnost pergole. Bez tih podataka ne može se odrediti univerzalna udaljenost između stupa i zida ni jedna izvedba temelja za sve lokacije.
Temelji pergole ovise o tlu i položaju zida
Način oslanjanja ne može se odabrati samo prema završnoj oblozi terase. Ispod ploča, betona, kamena ili drvene obloge mogu biti različiti slojevi, a površina koja djeluje čvrsto ne pokazuje što se nalazi ispod ni kako se opterećenje prenosi dalje. Tlo može biti izvorno, nasuto ili ranije prekopano, a zbijenost slojeva može se razlikovati. Prisutnost vode također je važna za procjenu. Stručnjak uspoređuje podatke o podlozi s modelom pergole, položajem zida i predviđenim temeljima. Ako sastav slojeva nije poznat, tu neizvjesnost treba zabilježiti i odrediti kako je provjeriti prije odabira sidrenja.
Temelj nove pergole ne treba smatrati neovisnim samo zato što nije spojen sa zidom. Iskop može zahvatiti tlo uz postojeći temelj, oslonac može završiti u nasipu, a novi teret može djelovati na dio terena koji zid stabilizira. Posljedice ovise o konkretnom presjeku i radovima, pa nema jedne veličine temelja ili udaljenosti prikladne za sve lokacije. Ako odaberete Bloomcabinovu bioklimatsku pergolu, zatražite nacrt sidrenja odobren za taj model i provjerite odnosi li se na utvrđenu podlogu. Općenita skica ili detalj za drugi proizvod ne potvrđuju da će spoj odgovarati vašem tlu. U prikazu odnosa novih i postojećih temelja treba biti jasno gdje završava poznato stanje, a gdje počinju pretpostavke. Ako se za jedan oslonac podloga razlikuje od ostalih, nemojte podatke za njega preuzeti s drugog mjesta na terasi. Takvu razliku izdvojite u upitu projektantu kako bi se provjera odnosila na sve predviđene oslonce. Projektant određuje i treba li dodatno ispitati slojeve.
Odvodnja i redoslijed iskopa uz potporni zid
Voda je važan dio procjene jer se može odvoditi kroz slojeve iza zida, cijevi ili predviđene otvore. Nemojte pretpostaviti da je svaki otvor oštećenje niti ga zatvarati zato što smeta izgledu terase. Stup, temelj, obloga ili novi rub ne bi smjeli začepljivati, preusmjeravati ili onemogućiti pristup postojećem odvodu. Ako odabrana izvedba pergole prikuplja ili usmjerava oborinsku vodu, projektom treba odrediti kamo se ona odvodi. Nekontrolirano otjecanje uz zid ili ispod njega može promijeniti uvjete tla. Nakon završetka treba ostaviti mogućnost pregleda i održavanja postojeće odvodnje.
Redoslijed radova dogovorite prije iskopa. Iskop uz podnožje može ukloniti tlo koje podupire zid, dok radovi s više strane mogu poremetiti nasip ili drenažni sloj. Privremeno odlaganje zemlje, paleta ili drugog materijala uz rub također stvara dodatno opterećenje, pa izvođač mora znati gdje se materijal smije privremeno držati. Nemojte samostalno otkrivati temelj niti premještati drenažne elemente radi montaže. Izvođaču pokažite gdje se nalaze poznati odvodi i kako trebaju ostati funkcionalni i dostupni. Ako položaj odvoda ili siguran redoslijed rada nisu poznati, to treba razriješiti prije početka radova.
Samostojeća i zidna pergola nisu isto rješenje
Samostojeća pergola ima vlastiti raspored oslonaca i nije automatski spojena na potporni zid. Ipak, njezini temelji mogu utjecati na tlo uz zid, pa naziv „samostojeća” ne uklanja potrebu za procjenom. Zidna izvedba postavlja dodatno pitanje: na koju se konstrukciju oslanja i jesu li podloga i spoj projektirani za predviđene sile? Naziv Bloomcabin zidna pergola označava model u katalogu, ali ne potvrđuje da je potporni zid prikladno mjesto za sidrenje. Potporni zid i zid kuće nisu zamjenjive podloge; svaki zahtijeva provjeru vlastite konstrukcije i dokumentacije.
Ako se planira pričvršćivanje na zid, potreban je projektirani detalj za konkretan zid i model, uz potvrdu o stvarnoj podlozi. Betonski ili zidani izgled s vanjske strane ne otkriva pouzdano što se nalazi iza površine, kako je zid izveden ni kakav temelj ima. Nemojte primijeniti opći detalj za zidnu pergolu, odabrati pričvrsnice samo prema izgledu ili bušiti prije stručne provjere. Ako dokumentacija ne potvrđuje vezu, razmotrite izvedbu koja se ne oslanja na zid, ali i tada procijenite utjecaj temelja na tlo. Time se izbjegava zamjena jednog nepoznatog spoja drugim neriješenim temeljenjem.
Što treba sadržavati stručna procjena
Stručna procjena treba odgovoriti na konkretna pitanja: kakva je konstrukcija potpornog zida i gdje mu je temelj; kakvo je tlo na mjestu planiranih oslonaca; postoji li nasip ili skrivena odvodnja; gdje se nalaze stupovi pergole; te mogu li iskop i način rada utjecati na postojeći zid. Važno je uzeti u obzir i promjene terena izvedene nakon gradnje zida. Ovisno o raspoloživim podatcima, stručnjak za konstrukcije može uključiti stručnjaka za tlo ili predložiti dodatnu provjeru. Fotografije i skica korisna su početna podloga, ali ne zamjenjuju pregled kada su važni skriveni slojevi ili temelji.
Za konačnu odluku zatražite statičku procjenu, odobreni nacrt sidrenja za izabrani model i potvrdu da je predviđena podloga prikladna za taj nacrt. Dokumentacija treba razlikovati što pripada pergoli, a što postojećem zidu te prikazati oslonce, temeljenje, sidrenje, odnos prema odvodnji i redoslijed radova. U zahtjevu navedite bioklimatski model Bloomcabin pergole ako je to proizvod koji razmatrate, kako bi se provjera odnosila na točnu izvedbu. Ako se zaključak temelji na pretpostavci o nepoznatoj podlozi, pitajte koje ispitivanje još nedostaje prije odobrenja. Korisno je da zaključak jasno razdvoji što se može izvesti prema predloženom rješenju, što se mora promijeniti i što još nije razjašnjeno. Tako se uvjetna mogućnost postavljanja neće zamijeniti s konačnom odlukom o izvedbi. Ako se naknadno promijeni model ili položaj stupova, pitajte vrijedi li procjena i za izmijenjeni prijedlog. Pisani dokument izvođaču daje jasno utvrđeno rješenje prema kojem treba raditi.
Odgovornosti projektanta, izvođača i vlasnika zida
U plan uključite vlasnika ili upravitelja potpornog zida ako dokumentacija nije kod vas ili ako se radovi tiču konstrukcije kojom upravlja netko drugi. Projektant pergole i izvođač imaju različite zadaće: projektant određuje tehničko rješenje, a izvođač ga provodi prema dogovorenim nacrtima. Izvođač može prijaviti prepreku na gradilištu, ali procjenu skrivenog temelja ili stabilnosti tla ne treba prepustiti usputnoj odluci tijekom montaže. Prije ugovaranja razjasnite tko pribavlja podatke o zidu, tko provjerava podlogu, tko odobrava sidrenje i kako se postupa ako se na mjestu pronađe nešto drukčije od dokumentacije.
Za ponudu pošaljite skicu s mjerama, fotografije dostupnih strana zida, podatke o ranijim zahvatima, položaj odvoda i točnu oznaku modela. Zatražite da se navede obuhvaća li ponuda obilazak lokacije, stručnu procjenu, nacrt temeljenja i sidrenja ili samo montažu prema dokumentaciji koju već imate. Ako razmatrate zidni model Bloomcabin pergole, pošaljite poveznicu kao oznaku proizvoda, a ne kao dokaz da potporni zid može nositi spoj. Jasno razdvojene stavke smanjuju mogućnost da se montaža ugovori uz neprovjerenu pretpostavku. Pri usporedbi ponuda provjerite odnose li se na isti položaj pergole i jednak opseg pripreme podloge. Ponuda za samu montažu nije izravno usporediva s ponudom koja uključuje i procjenu te izradu nacrta. Zabilježite i koje podatke trebate dostaviti vi, a koje pribavlja izvođač ili projektant, kako važna provjera ne bi ostala izvan dogovorenog opsega. Prije dogovora pitajte tko potvrđuje tehničko rješenje.
Kada odgoditi ugradnju ili promijeniti položaj
Odgodite narudžbu ili iskop ako se zid vidljivo pomiče, ako su odvodni otvori začepljeni ili se voda zadržava uz njega, ako bi planirani temelj zahvatio nepoznato područje ili ako nema podataka o tlu i temelju. To ne znači da pergola nikada ne može biti postavljena; znači da trenutačno nema dovoljno podataka za odgovornu odluku. Stručnjak može zatražiti pregled, dodatno ispitivanje ili izmjenu položaja, ovisno o tome što nedostaje. Nemojte neizvjesnost rješavati proizvoljnim povećanjem temelja ili pomicanjem stupa za unaprijed odabran broj centimetara. Ni jači oslonac ne rješava automatski problem nepoznatog tla ili zida.
Moguće je razmotriti drugi položaj pergole, drukčiji raspored oslonaca ili drugi model, ali svaku promjenu treba provjeriti prema stvarnoj podlozi. Pomaknuti stup može i dalje biti na nasipu, blizu drugog temelja ili iznad instalacija, pa sama promjena položaja nije automatsko rješenje. Ako projektant predloži drugu izvedbu, zatražite nacrt koji prikazuje nove oslonce i sidrenje, a ne samo novu skicu tlocrta. Primjerice, Bloomcabinovu pergolu procijenite prema dokumentaciji konkretnog modela i uvjetima lokacije, kao i svaki drugi proizvod. Pri usporedbi prvotnog i izmijenjenog položaja zabilježite koji je problem promjenom riješen, a što još treba provjeriti. Ako se pergola odmiče zbog nepoznatog temelja zida, u novom prijedlogu mora biti jasno na kojim se podacima temelji odluka o položaju. Inače je nepoznanica samo premještena na drugo mjesto. Završno rješenje treba ostaviti pristup zidu i odvodnji te izbjeći neprovjereno opterećivanje tla.
Česta pitanja
Može li se pergola pričvrstiti izravno na potporni zid?
Samo ako je takva veza projektirana za konkretan zid i odabrani model. Potporni zid koji zadržava tlo nije automatski prikladan kao oslonac pergole. Potrebno je provjeriti njegovu konstrukciju, temelj i podlogu te imati odgovarajući nacrt sidrenja. Nemojte bušiti ili pričvršćivati konstrukciju samo na temelju izgleda zida.
Koliki razmak treba ostaviti između pergole i potpornog zida?
Ne postoji jedan razmak koji vrijedi za sve lokacije. Potrebni odmak ovisi o položaju temelja zida, tlu, razlici u visini terena, odvodnji, planiranom iskopu i osloncima pergole. Određuje se stručnom procjenom za konkretno mjesto, a ne prema udaljenosti koja je odgovarala nekom drugom dvorištu.
Može li nizak potporni zid nositi pergolu?
Niska visina sama po sebi ne potvrđuje nosivost. Zid je možda izveden samo za zadržavanje tla u postojećim uvjetima, a dodatno sidrenje uvodi drukčije opterećenje. Prije odluke treba utvrditi kako je zid izgrađen, gdje mu je temelj i kakva je podloga. To procjenjuje odgovarajući stručnjak.
Smijem li iskopati mjesto za temelj prije stručne procjene?
Nemojte započinjati iskop uz zid prije nego što se provjere njegov temelj i tlo. Radovi mogu zahvatiti tlo koje podupire zid ili njegovu odvodnju. Ako su za procjenu potrebna dodatna istraživanja, stručnjak treba odrediti kako ih provesti. Samostalno otkrivanje temelja može stvoriti dodatni rizik.
Koje podatke pripremiti za procjenu mjesta ugradnje?
Pripremite skicu s mjerama i položajem planiranih stupova, fotografije dostupnih strana zida, poznate nacrte i podatke o ranijim radovima. Označite razliku u visini terena, odvodne otvore i obloge koje bi mogle skrivati podlogu. Navedite točan model pergole. Ti podaci pomažu pri procjeni, ali ne zamjenjuju pregled kada su temelji ili slojevi tla nepoznati.
Blizina potpornog zida sama po sebi ne isključuje pergolu, ali slobodna površina i izgled zida nisu dovoljni za potvrdu izvedivosti. Pouzdana odluka traži podatke o zidu i njegovu temelju, tlu i odvodnji te projekt koji povezuje oslonce i sidrenje odabranog modela s konkretnom podlogom. Ako se ti uvjeti ne mogu potvrditi, najprije treba razjasniti nepoznanice ili promijeniti položaj, a tek zatim odrediti način ugradnje.
