Kako pravilno planirati okrugle, lučne i zabatne prozore
Planiranje prozora

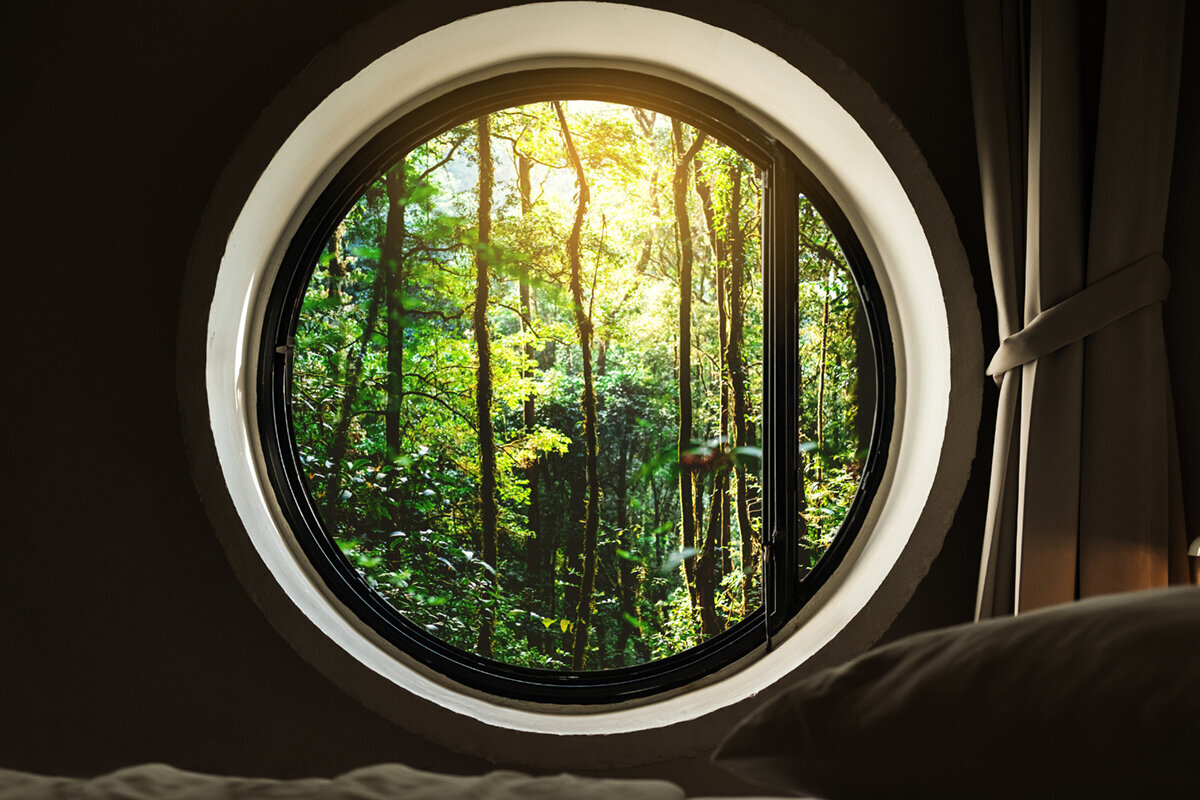

Okrugli prozor na stubištu, segmentni luk iznad terasnih vrata ili zabatni prozor pod krovom djeluje prirodno tek kada su oblik, građevinski otvor i namjena usklađeni. Kod nepravokutnih ostakljenja izgled je samo dio odluke: treba li element unositi svjetlo, omogućiti provjetravanje, uokviriti pogled ili slijediti postojeću podjelu pročelja? Već male odluke mijenjaju izmjeru, podjelu, okove, spojeve i redoslijed radova. Tko najprije razmotri cijeli niz prozora na pročelju, a tek potom odabere pojedinačne posebne oblike, izbjeći će element koji na skici uvjerava, ali nakon ugradnje djeluje nemirno ili se teško koristi. Ovaj vodič pomaže uskladiti okrugle, lučne i zabatne prozore sa susjednim pravokutnim prozorima, slojem toplinske izolacije i brtvljenja te tijekom ugradnje.
Počnite od rasporeda prozora, ne od pojedinačnog oblika
Poseban oblik trebao bi imati funkciju u ukupnom izgledu. Okrugli prozor može, primjerice, osvijetliti stubište, polukrug naglasiti gornji završetak pravokutnog otvora, a trokut pratiti nagib krova. Zato nacrtajte cijelu stranu pročelja s visinama etaža, nadvojima vrata, rubom krova i svim osima prozora. Osobito su važne zamišljene linije: nalazi li se središte okruglog prozora na osi? Počinje li luk na istoj visini kao nadvoji susjednih prozora? Završavaju li kose stranice zabatnog prozora u ravnini s geometrijom krova ili namjerno odmaknute od nje? To nisu samo pitanja ukusa. Odlučuju hoće li otvor ostati čitljiv dio arhitekture ili izgledati kao naknadno dodan motiv.
U interijeru vrijede druga referentna polazišta. Ispred krovne kosine zabatni prozor može prostor učiniti višim, dok okrugli prozor na podestu stvara usmjereni otok svjetla. Provjerite smjerove pogleda, namještaj i kasnije čišćenje, umjesto da procjenjujete samo vanjski izgled. Za prostor kojem prvenstveno treba dnevno svjetlo, prozor s fiksnim ostakljenjem prirodna je usporedna osnova: njegov se oblik može usredotočiti na svjetlo i proporcije bez potrebe za smještajem krila. Ako je potrebno i provjetravanje, ne mora nužno baš poseban oblik biti pokretan. Kombinacija fiksnog oblikovanog elementa i nenametljivog, lako dostupnog otvarajućeg prozora često daje mirnije i praktičnije rješenje prostora.
Jasno opišite geometriju i rano izmjerite
Za narudžbu nisu dovoljni pojmovi „okrugao” ili „lučni”. Kružni prozor treba najmanje promjer i odnos prema gotovoj površini zida. Kod polukruga su ključni širina, ukupna visina i početak luka. Za segmentne lukove dodatno treba odrediti koliko je luk plitak ili strm; za šiljaste i zabatne oblike potrebni su širina, visina, kut odnosno točan obris. Uvijek zabilježite označavaju li mjere mjeru grubog otvora, otvor nakon žbuke ili planiranu veličinu elementa. Ako se te razine pomiješaju, odstupanja se mogu otkriti tek kada su brtvljenje i unutarnji radovi već pripremljeni. Kod slobodnih ili nepravilnih obrisa može biti potrebna i šablona u mjerilu. Tada je odlučujuće tko je izrađuje, s koje se razine elementa preuzima i kako je označena njezina orijentacija. Uskladite i izrađuje li se proizvod prema nacrtu, digitalnim mjernim podacima ili odobrenoj šabloni; više proturječnih osnova ne smije istodobno kružiti.
Izmjera postojećeg stanja zahtijeva posebnu pažnju kod starih špaleta. Ne mjerite samo na jednome mjestu, nego na više točaka provjerite širinu, visinu i dijagonale te moguće neravnine. Fotografije s mjerilom, skica pogleda i jasno označena unutarnja odnosno vanjska strana pomažu svim sudionicima. Kod naizgled simetričnog otvora treba provjeriti i nalazi li se njegovo središte zaista u sredini. Okrugli prozor s fiksnim ostakljenjem jasna je početna točka za kružni otvor za osvjetljenje, ali ne zamjenjuje precizan crtež oblika. Pri usporedbi ponuda izričito pitajte koje mjere vrijede kao osnova za proizvodnju i tko prije odobrenja provjerava odstupanja na građevini.
Razmotrite cijeli otvor
Odvojite fiksno ostakljenje, otvarajuće krilo i provjetravanje
Što je obris složeniji, to pitanje treba biti preciznije: mora li se otvoriti baš ovo polje? Fiksno ostakljenje prikladno je kada je prozor visoko u zabatu, oblikuje stubišni zid ili se traži pogled bez vidljive podjele krila. Može biti korisno i kada je pristupačno područje ispod potrebno za drugu namjenu. Pokretno krilo, nasuprot tome, treba prostor za okvir, okove i područje zakretanja. Kod luka ono mijenja i optički dojam jer konstrukcija mora slijediti funkciju otvaranja. Zato najprije odlučite o osvjetljenju, izmjeni zraka, pogledu i upravljivosti; oblik je zatim odgovarajući omotač tih zahtjeva.
Otvaranje prozora na mjestu koje nije dostupno bez stolca ili pomagala rijetko je uvjerljivo rješenje za provjetravanje. Za prostorije koje se redovito provjetravaju planirajte prikladnu visinu rukovanja, jednostavan pristup ručki i dovoljno slobodnog prostora ispred krila. Kao alternativa pokretnom luku može se predvidjeti zaseban, više postavljen prozor s gornjim ovjesom koji se otvara prema van ako njegov položaj i smjer otvaranja odgovaraju prostoru i pročelju. Tako poseban fiksni element formalno ostaje nepodijeljen, dok je funkcija provjetravanja na pristupačnom mjestu. Koje je rješenje prikladno ovisi o namjeni, namještaju i uvjetima ugradnje; podjelu funkcija treba odrediti prije nacrta pročelja.
Birajte lučne oblike prema dojmu i spoju
Pravi polukrug djeluje mirno i simetrično, ali zahtijeva otvor čije su okomite stranice i početak luka jasno definirani. Segmentni luk djeluje pliće i može dobro odgovarati širokim, razmjerno niskim otvorima. Šiljasti luk usmjerava pogled prema gore i mijenja dojam pročelja snažnije od plitkog luka. Nije presudno koji se oblik sviđa kao pojedinačni motiv, nego odgovara li proporcijama, osima prozora i postojećim linijama. Ako se oblik ponavlja na više otvora, polumjer, početak luka i podjelu treba dosljedno dokumentirati. Već različite visine početka luka mogu niz učiniti neželjeno neujednačenim.
Jedan polukružni prozor s fiksnim ostakljenjem odgovara kao nadsvjetlo iznad pravokutnog otvora kada su ravni rub i promjer svjesno povezani s poljem ispod. Ipak, nije automatski pravi dodatak svim vratima ili prozorima. Provjerite treba li između pravokutnika i polukruga nastati vidljivi dio okvira, neprekinuta poprečna prečka ili druga podjela. I unutarnja špaleta mora razumljivo preuzeti prijelaz. U upitu nemojte navesti samo krajnju mjeru, nego i nacrt pogleda s relevantnim referentnim rubovima. Tako se željeni odnos donjeg elementa i luka može provjeriti prije odobrenja proizvodnje.
Zabatne prozore razvijajte iz oblika krova i svjetla u prostoru
Zabatni prozor više je od trokuta u zidu. Njegove kose stranice povezane su s nagibom krova, završnim rubom krova, unutarnjom oblogom i često nosivim dijelovima. Odredite slijedi li gornji obris točno liniju krova ili pravokutno odnosno trapezno rješenje bolje koristi interijer. Vrlo visok trokut može unijeti svjetlo duboko u prostor, ali donji dio površine može biti manje djelotvoran za pogled. Obrnuto, kombinacija niskog pravokutnog prozora i fiksnog oblikovanog dijela može odvojeno obraditi visinu pogleda i oblik krova. Koja varijanta uvjerava, pokazuje unutarnji pogled jednako jasno kao i pročelje. Usporedite najmanje dvije varijante u mjerilu: obris blizu krovne kosine i više uvučeno rješenje s više ruba zida. Prva optički gotovo potpuno koristi zabatnu površinu; druga često pokazuje jasnije zone spojeva. U oba crteža prikažite stvarni izgled okvira, umjesto da samo otvor grubih građevinskih radova prikažete kao staklenu površinu.
Za osvjetljenje krovnog zabata trokutni i kosi prozor s fiksnim ostakljenjem pruža izravno oblikovno rješenje ako funkcija otvaranja nije potrebna. Prije odabira projektanti i izvođači ipak trebaju zajedno provjeriti stvarni obris grubog otvora, spojne površine i tijek unutarnje obloge. Upravo je uz kose rubove dovoljno prostora za neprekinut, pažljivo projektiran spoj važnije od nacrta koji iskorištava svaku preostalu površinu. Također jasno prikažite gdje će kasnije biti rub okvira, staklena površina i unutarnja špaleta. Time se sprječavaju iznenađenja kada staklena površina djeluje manjom od zamišljenog grubog oblika ili kada kosina iznutra izgleda drukčije nego izvana.
Prečke planirajte kao raster, ne kao naknadni ukras
Prečke uređuju staklene površine, mogu se nadovezati na povijesne uzore ili vizualno podijeliti velika polja. Kod okruglih i lučnih prozora njihov je raster osobito važan: radijalne linije vode prema središtu, vodoravne mogu optički umiriti luk, a okomite se povezuju sa susjednim pravokutnim prozorima. Najprije odlučite trebaju li prečke samo oblikovati izgled ili doista dijeliti ostakljenje. Za to upotrijebite jednoznačne pojmove prozorska prečka odnosno prečka koja dijeli staklo. Skica treba prikazati položaj, broj, simetriju i odnos prema okviru, a ne samo napomenu „s prečkama”.
Manje podjela može kod malog posebnog oblika djelovati jasnije, dok veliko zabatno polje može imati koristi od usklađene podjele. Usporedite izgled pri dnevnom svjetlu s uobičajene udaljenosti i iznutra, iz stvarnog smjera pogleda. Podjela koja na oglednom crtežu djeluje uravnoteženo može iz prostora presjeći pogled na neugodan način. Ako uz oblikovani prozor stoje pokretni elementi, zaokretni prozor „Kombi” u povijesnom stilu, koji se otvara prema van može poslužiti kao oblikovna usporedba za tradicionalan, podijeljen raspored prozora. Ipak, konkretnu podjelu prečki za cijeli projekt treba zasebno nacrtati i potvrditi; naziv proizvoda ne opisuje individualnu podjelu.
Razmotrite cijeli otvor
Istodobno provjerite unutarnji i vanjski pogled
Okvir, špaleta i ostakljenje iznutra se doživljavaju drukčije nego izvana. Izvana luk može izgledati kao vitak obris; iznutra se vidi koliko zidne površine i dubine zauzima njegova špaleta. Kod okruglog prozora planirana unutarnja obloga ne bi smjela slučajno stvoriti nejednak rub. Kod zabata treba provjeriti sjedinjuju li se kosina, rub prozora i stropna obloga u jasne linije. Za svaki poseban otvor izradite vanjski pogled, unutarnji pogled i najmanje jedan presjek. U presjeku postaju vidljiva pitanja koja nedostaju u pogledu sprijeda: sastav zida, uvučeni dijelovi, položaj prozora i vođenje zona spojeva. U poglede dodajte visinu očiju, liniju poda i važne rubove namještaja. Tako ćete, primjerice, vidjeti prolazi li poprečni profil baš kroz željenu zonu pogleda ili duboka prozorska klupčica zaklanja donji dio ostakljenja. Kod stubišta dodatno provjerite doživljaj s različitih stuba i podesta, jer se središte i pogled tijekom kretanja osjetno mijenjaju.
Smjer otvaranja također pripada toj provjeri. Krilo koje se otvara prema unutra zauzima prostor i može se sudarati sa zavjesama, radijatorima ili namještajem; varijante koje se otvaraju prema van trebaju slobodno područje s vanjske strane. Za prostorije s malo unutarnje površine jednokrilni zaokretni prozor, koji se otvara prema van može biti usporedba za planiranje funkcije. To ne znači da zamjenjuje lučni oblik. Ipak pokazuje da se oblikovanje i upravljanje mogu promatrati odvojeno. Označite putanju krila u tlocrtu i provjerite je s budućim namještajem, umjesto da je procjenjujete tek pri montaži.
Planirajte i spojeve sa zidom, krovom i brtvljenjem
Poseban prozor ne završava na vidljivom rubu okvira. Potreban mu je spoj s odgovarajućim zidnim ili krovnim sklopom koji razumljivo povezuje slojeve projekta. Kod lukova i kosina raste važnost urednog detaljnog projektiranja, jer se materijali ne mogu jednostavno nastaviti kao uz ravni rub. Razjasnite tko projektira detalje spojeva, tko priprema otvor i tko usklađuje izvedbu. U nacrt unesite položaj prozora u zidu, vanjsku i unutarnju zonu spoja, moguće obloge te prijelaze na žbuku, fasadnu oblogu ili krovne površine. Opće slike proizvoda ne zamjenjuju presjek specifičan za projekt.
Posebnu pozornost zaslužuju mjesta na kojima se susreću geometrije: početak luka iznad pravokutnog otvora, vrh trokuta i donji kutovi zabatnog prozora. Ondje ne bi smjela nastati improvizirana rješenja, jer se obris grubog otvora, izolacija i vidljiva površina mogu sukobiti tek kasno. Kod krovnih površina krovni zakretni prozor druga je kategorija proizvoda od prozora u okomitom zabatu: nalazi se u krovnoj ravnini i zato zahtijeva drukčije rješenje ugradnje. Ne miješajte te situacije u projektnoj specifikaciji. Jasno navedite položaj i građevni dio te neka nadležni stručnjaci provjere prikladnost pojedinog koncepta spoja za konkretan projekt.
Odgovorno uskladite postojeće stanje, stil i zamjenski otvor
Pri obnovi postojećeg oblikovanog prozora postojeći izgled vrijedan je temelj za planiranje, ali nije potpuna uputa za proizvodnju. Dokumentirajte obris, podjelu, izgled okvira, dubinu špalete i odnos prema susjednim prozorima. Zatim odlučite što treba zadržati: točan oblik, simetriju, tradicionalni raspored prečki ili prije svega svjetlosni dojam u prostoru. Novo se rješenje može svjesno uklopiti bez kopiranja svakog detalja. Obrnuto, optički sličan oblik može djelovati neprimjereno ako ne preuzima osi ili podjele zgrade. Uzorci, fotografije s više udaljenosti i crtež s preklopljenim starim i novim prikazom olakšavaju objektivnu odluku.
Ako otvor ubuduće treba imati drukčiju funkciju, promjenu procijenite kao cjelinu. Čisto dekorativno nadsvjetlo ne postaje automatski uporabljiv prozor za provjetravanje samo zato što je predviđeno krilo. Dvokrilni postojeći prozor može postati fiksnija, mirnija ostakljena površina ako je osvjetljenje važnije od upravljanja. Za usporedbu logike upravljanja širim pravokutnim prozorom služi dvokrilni prozor koji se otvara prema unutra. Njegov odabir ipak ništa ne govori o povijesnom dojmu, prečkama ili prikladnom obliku zamjenskog otvora. O konačnom rješenju odlučujte prema izmjeri, funkciji prostora i izgledu pročelja, a ne samo prema staroj fotografiji.
Precizno organizirajte upit, odobrenje i tijek montaže
Dobar upit objedinjuje informacije koje bi se inače naknadno dostavljale pojedinačno: poglede s mjerama, presjeke kroz posebne spojeve, unutarnji i vanjski pogled, smjer otvaranja, željena fiksna polja, nacrt prečki, boju odnosno površinu prema projektnom planu i fotografije postojećeg stanja. Svakom elementu dodijelite jasnu pozicijsku oznaku. Pitajte koje podatke treba još potvrditi prije proizvodnje i usporedite ponude na istoj osnovi crteža. Naizgled povoljnija usporedba malo znači ako su oblik, podjela ili opseg funkcija opisani različito. Prije odobrenja još jednom provjerite svaki obris prema stvarnom otvoru i planiranom gotovom zidu.
Uskladite raspored s grubim građevinskim radovima, brtvljenjem, žbukanjem ili fasadnim radovima te unutarnjim uređenjem. Bloomcabin za prozore i vrata navodi rok isporuke od 4–6 tjedana, podložno potvrdi narudžbe; obvezujući redoslijed planirajte tek nakon te potvrde. Pri narudžbi ne računajte na prešutnu korekciju mjera s gradilišta. Pri isporuci provjerite pozicijsku oznaku, vidljivi oblik, stranu otvaranja i uočljiva oštećenja prije ugradnje elementa. Odobrene nacrte i dokumentaciju o pregledu čuvajte uredno. Za prozore i vrata vrijedi komercijalno jamstvo od 5 godina; davatelja jamstva, uvjete i postupak za pojedini slučaj provjerite u pripadajućoj dokumentaciji.
Česta pitanja
Može li se okrugli prozor otvarati?
U načelu je funkcija otvaranja zasebno pitanje planiranja. Kod okruglog ili lučnog obrisa okvir, okovi i krilo snažno utječu na izgled i upravljanje. Za samo osvjetljenje fiksno je ostakljenje često jasnije. Ako je potrebno provjetravanje, zaseban, lako dostupan otvarajući element može biti svrsishodnija alternativa.
Koje mjere proizvođač treba za lučni prozor?
Potrebni su jednoznačan obris i odnos mjera. Za polukrug su bitni širina, ukupna visina i početak luka; za druge lukove i točna geometrija. Također označite unutarnju i vanjsku stranu te mjeru grubog otvora, otvora ili elementa. Kotirani pogled i presjek uklanjaju prostor za različita tumačenja.
Imaju li prečke smisla kod zabatnih prozora?
To ovisi o veličini, pogledu, susjednim prozorima i željenom rasporedu pročelja. Prečke mogu podijeliti veliku površinu ili nastaviti postojeći raster. No mogu i prekinuti jasan trokutasti oblik i pogled prema van. Podjelu i vrstu prečke odredite prema obvezujućem nacrtu pogleda.
Kada treba obaviti izmjeru?
Mjerodavna izmjera treba se obaviti kada se otvor i slojevi odlučujući za položaj prozora mogu pouzdano procijeniti. Kod novogradnje i obnove pravi je trenutak ovisan o projektu. Uskladite ga s odgovornima za grube radove, sastav zida, spojeve i montažu prije konačnog odobrenja proizvodnih mjera.
Moram li za zabatni prozor pribaviti dozvolu?
Bez podataka o mjestu, zgradi i zahvatu nije moguće dati općenit odgovor. Zahtjevi mogu ovisiti o konkretnom projektu i nadležnom tijelu. Planirane promjene, osobito na postojećoj zgradi ili ovojnici, rano provjerite s kvalificiranim projektantima i stručnjacima nadležnima za vaš zahvat te s nadležnim upravnim tijelom.
Sljedeći korak
Okrugli, lučni i zabatni prozori uspijevaju ne samo zahvaljujući obliku, nego razumljivom lancu odluka. Razvijte obris iz pročelja, prostora i namjene; odvojite osvjetljenje od provjetravanja; jednoznačno dokumentirajte mjere, referentne linije i raspored prečki. Zatim detalji spojeva, prostor za otvaranje i tijek montaže trebaju imati istu projektnu osnovu kao i izgled. Tko prije narudžbe uskladi kotirani vanjski i unutarnji pogled te odgovarajući presjek, stvara pouzdanu osnovu za izmjeru i izvedbu. Tako poseban prozor ne postaje kasna tema na gradilištu, nego prikladan dio zgrade.
