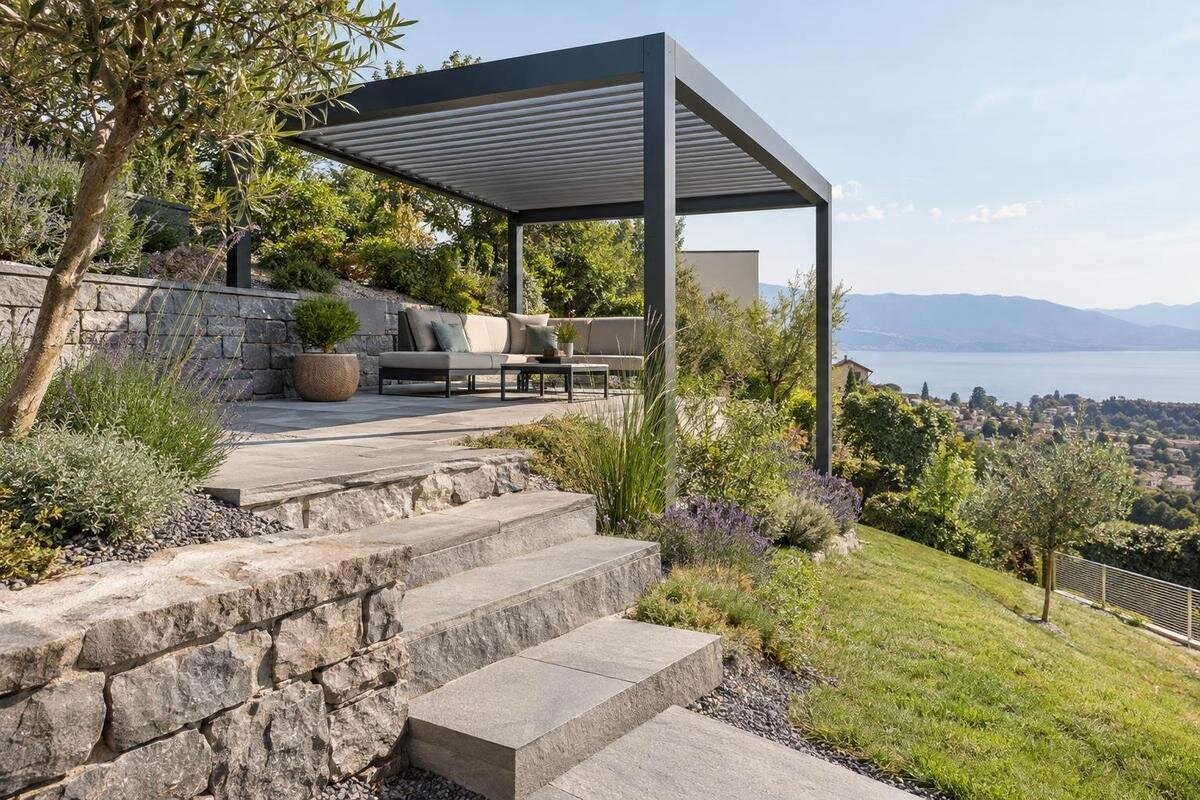

Planiranje pergole na terasi s padom
Planiranje pergole
Terasa s padom nije automatska prepreka za pergolu, ali nagib poda, visine oslonaca i ravninu krova treba razmotriti zasebno. Najprije treba utvrditi smjer i veličinu pada, način odvodnje i slojeve ispod završne obloge. Zatim se provjerava dopušta li nacrt odabranog modela planirani raspored oslonaca i potrebne visine. Razlikovanje završne površine terase od geometrije konstrukcije osnova je za pripremu izvedivog plana.
01
Pad terase ne određuje automatski razinu krova
Pad terase često je izveden kako bi se voda kretala prema slivniku ili rubu, dok pergola ima vlastitu geometriju koju određuje nacrt modela. Zato se nagib završne površine ne prenosi automatski na krov. Isto tako, ne treba pretpostaviti da krov mora biti vodoravan ili da se svaki model može prilagoditi proizvoljnoj razlici visina. Ako se nagib krova odredi samo prema padu poda, može se previdjeti kako razlika između višeg i nižeg ruba utječe na raspoloživu visinu prolaza, odnos prema vratima i položaj ruba konstrukcije. Prvo pitanje zato nije samo koliki je pad, nego kakvu ravninu krova i raspored oslonaca dopušta konkretan model.
U skici odvojeno označite završnu površinu i željenu razinu krova. Zatim provjerite kako se njihov odnos odražava na svaki oslonac te na najnižu i najvišu točku ispod konstrukcije. Korisni su tlocrt i bočni presjek: tlocrt prikazuje položaj oslonaca, a presjek odnos visina. Usporedite ih s predviđenom gotovom visinom poda, a ne samo sa slojevima koji su trenutačno vidljivi. Prije usporedbe modela zatražite dokumentaciju za Bloomcabin bioklimatsku pergolu i crtež koji prikazuje predviđenu geometriju i položaj oslonaca. Naziv modela ili fotografija ne potvrđuju dopušten nagib ni mogućnost prilagodbe vašoj terasi.
Izmjerite visine na svim predviđenim osloncima
Visinsku razliku zabilježite na svim mjestima na kojima bi mogli biti oslonci, a ne samo uz jednu stranu terase. Usporedite kutove planiranog tlocrta, sredinu ako je površina valovita, područje uz kuću i stranu prema odvodu. Mjere vežite uz istu referentnu razinu kako bi bilo jasno koja je točka viša, koja niža i mijenja li se pad ravnomjerno. Zapišite i položaj pragova, stepenica, rešetki, slivnika te rubova terase. Ako se završni sloj tek planira, navedite njegovu predviđenu visinu; trenutačno stanje gradilišta tada nije konačna referenca.
Jedan podatak o ukupnom padu ne opisuje nužno cijelu plohu. Lokalno udubljenje, popravak ili drukčija visina uz odvod mogu utjecati na pojedino mjesto oslonca. Nacrtajte jednostavan tlocrt, označite smjer pada i upišite mjeru uz svaku točku. Svakoj točki dodijelite oznaku koju ćete koristiti i na fotografijama i u bočnom presjeku. Uz mjere navedite odnose li se na postojeću ili planiranu završnu površinu te zapišite odabranu referentnu razinu. Tako se podatak s jednog kraja terase neće zamijeniti s mjerom uzetom na drugom kraju. Ako postoje različite skice, provjerite jesu li oznake točaka i mjerne jedinice na svima jednake. Posebno označite mjesta za koja mjera još nije poznata, umjesto da ih popunite procjenom prema susjednoj točki. Nemojte iz tih podataka sami određivati konačnu visinu stupa ili debljinu podložne pločice: mjere služe za usporedbu s nacrtom i procjenu stručne osobe. Ako ne možete pouzdano utvrditi visine ili je terasa neravna, zatražite mjerenje na lokaciji prije odabira izvedbe. Nemojte se osloniti samo na prosjek koji možda ne odgovara nijednom mjestu oslonca.
02
Ravninu krova uskladite s fasadom i prolazima
Razinu krova odredite u odnosu na kuću i prostor kojim se prolazi, a ne samo prema najvišoj točki podloge. Provjerite visinu uz fasadu, na vanjskom rubu i na strani terase gdje pod najviše pada. Ako se razine razlikuju, nacrt treba pokazati kako se rješenje odnosi na svaki oslonac i kolika visina ostaje ispod konstrukcije. Kod zidnog modela provjerite i položaj predviđenog spoja sa zidom; kod samostojećeg modela proučite raspored svih oslonaca u tlocrtu. Nije dovoljno odabrati jednu visinu koja izgleda dobro gledano s vrata, jer vizualni dojam ne može zamijeniti provjeru presjeka.
Odvojeno razmotrite kako će se krov odnositi prema vratima, prozorima i izbočenim dijelovima fasade te gdje će otjecati voda s krova. Ne mijenjajte kut, visinu ili način spajanja kako biste prikrili pad terase, osim ako to izričito dopušta dokumentacija odabranog modela. Kod razmatranja Bloomcabin zidne pergole zatražite podatke o predviđenom spoju i osloncima pa ih usporedite s izmjerenim visinama. Oznaka zidne izvedbe govori o vrsti modela, ali ne potvrđuje da je bilo koji zid ili visinska razlika prihvatljiva. Ravninu krova treba uskladiti s prolazima i lokacijom prije konačnog određivanja mjesta stupova.
Položaj stupova provjerite prema nacrtu modela
Raspored stupova preuzmite iz nacrta konkretnog modela i prenesite ga na tlocrt terase koristeći iste referentne točke. Razlikujte dimenziju krova od mjesta na kojem su predviđeni oslonci: rub krova sam po sebi ne pokazuje gdje se nalazi os stupa. Za svaku točku zabilježite udaljenost od zida, ruba terase, praga i ograde. Zbog pada terase oslonci mogu biti na dijelovima površine različite visine, ali to ne znači da se njihov položaj smije proizvoljno mijenjati. Čak i mali pomak može promijeniti odnos konstrukcije prema odvodu. Na skici jasno razlikujte položaj osi stupa od obrisa njegove baze, ako je prikazan u nacrtu modela. Tako će biti vidljivo provjeravate li samu točku oslonca ili prostor koji baza zauzima uz rub ili prepreku. Iste oznake stupova koristite u tlocrtu i presjeku kako bi se uz svaki položaj mogla pronaći pripadajuća visinska mjera. Udaljenosti i visine prikažite odvojeno, umjesto da jednom mjerom pokušate opisati oba odnosa.
Označite obris pergole i sve predviđene točke oslonaca, a zatim ih usporedite s mjestima na terasi. Posebno ucrtajte slivnik, kanalicu, stepenicu ili drugu prepreku koju nije moguće prekriti ili pomicati. Ako se stup poklapa s takvim mjestom, nemojte ga samostalno pomaknuti niti smanjiti tlocrt prema procjeni; zatražite potvrđenu alternativu. Za model bioklimatske pergole Bloomcabin mjerodavan je nacrt točnog modela i odobrene konfiguracije, a ne položaj oslonaca procijenjen s fotografije. Zabilježite sva odstupanja prije narudžbe, kako bi se mogla razmotriti dok su još samo dio plana.
03
Nosiva podloga ispod završne obloge
Završna obloga nije isto što i nosiva podloga. Ispod kamena, keramike ili druge obloge mogu se nalaziti različiti slojevi, a izgled površine ne pokazuje gdje je moguće sidrenje ni kakvu podlogu konstrukcija ima. Prikupite raspoložive nacrte i podatke o izvedbi, uključujući informacije o kasnijim preinakama. Ako su poznati samo površinski slojevi, a ne i konstrukcija ispod njih, tu nepoznanicu treba procijeniti prije određivanja oslonaca. Čvrst dojam pod nogama nije dokaz o prikladnosti za određeno sidrenje. Ne postoji jedna univerzalna dimenzija temelja ili sidra za svaku terasu; rješenje ovisi o modelu i stvarnoj podlozi.
Za svaki oslonac usporedite visinu završne plohe s podacima o sloju koji ga nosi i nacrtom odobrenog sidrenja. Nemojte zaključiti da je oslonac riješen samo zato što je obloga naizgled čvrsta ili uz nju postoji betonski rub; njihov odnos treba potvrditi za konkretno mjesto. Kod zidnog modela Bloomcabin odvojeno razmotrite predviđeni spoj sa zidom i podlogu na terasi. To su različite površine i mogu imati različitu konstrukciju. Stručna procjena treba uzeti u obzir i podatke o modelu i informacije o postojećoj podlozi. Ako su potrebni dodatni podaci o skrivenim slojevima, način njihova utvrđivanja dogovorite sa stručnom osobom, umjesto da pretpostavljate što je ispod obloge.
Odvodnja terase i put vode s krova
Pad obično usmjerava oborinsku vodu prema određenom rubu, kanalici ili slivniku. Zabilježite kamo voda sada otječe, zadržava li se negdje i može li budući oslonac, rub konstrukcije ili prostor potreban za održavanje ometati odvod. Provjerite što se događa uz prag i zid: promjena završne visine ili zatvaranje puta vodi može stvoriti problem koji nije vidljiv u tlocrtu. Postojeći pad nemojte nasumično ispravljati podizanjem jedne strane. Plan odvodnje terase i ravninu pergole treba razmotriti odvojeno, a zatim uskladiti, uz zadržavanje pristupa elementima koje je potrebno pregledavati.
Prema dokumentaciji konkretnog modela razmotrite i put vode s krova. Ovisno o konstrukciji, mjesto na kojem voda izlazi s krova može se razlikovati od mjesta prema kojem je usmjerava pad terase. Zato provjerite hoće li voda završavati na prolazu, uz zid, pokraj oslonca ili na mjestu bez predviđenog odvoda. U dokumentaciji za model Bloomcabin pergole potražite podatke o odvodnji odabrane konfiguracije i usporedite ih sa stanjem na lokaciji. Na skici odvojeno označite postojeći smjer otjecanja po terasi i predviđeni izlaz vode s krova. Ako izlaz nije poznat, ostavite ga označenog kao otvoreno pitanje; nemojte ga smjestiti prema onome što izgleda najpraktičnije. Uz slivnik ili kanalicu označite i dio kojem treba ostati dostupan pristup radi pregleda i održavanja. Tako se pri provjeri položaja stupa neće razmatrati samo prekriva li odvod, nego i ostaje li taj dio terase dostupan. Ne zaključujte o smjeru otjecanja samo prema fotografiji proizvoda. Ako se nakon ugradnje planira mijenjati pad završne obloge terase, ponovno provjerite cijeli put vode.
04
Provjerite slobodnu visinu na višoj i nižoj strani
Na terasi s padom slobodna visina ispod krova može se razlikovati ovisno o tome gdje stojite. Provjerite je uz kuću, na vanjskom rubu i duž glavne putanje kretanja, posebno na strani gdje je pod najviši. Obratite pozornost na vrata koja se otvaraju prema terasi, pragove i mjesta na kojima se redovito prolazi. Mjera samo uz fasadu ili na sredini prostora nije dovoljna za procjenu cijelog prolaza. Na skici označite najnižu slobodnu točku i usporedite je s bočnim presjekom modela. Učinite to prema predviđenoj završnoj visini poda, a ne prema privremenoj razini ako radovi još traju.
U pregled uključite prozore, vanjske svjetiljke, ventilacijske otvore, stepenice i ogradu, kao i mjesta do kojih je potrebno pristupiti radi održavanja. Nemojte veličinu pergole procjenjivati samo prema površini poda; na terasi s padom ograničenje mogu biti raspoloživa visina ili prostor potreban za nesmetan prolaz. Za Bloomcabin bioklimatski model usporedite mjerenja s nacrtom točne konfiguracije, a ako dokumentacija ne prikazuje potrebne visine, zatražite dodatno pojašnjenje. Provjerite mogu li se sva vrata otvoriti bez prepreke i ostaje li prolaz uporabljiv na strani s najmanjom slobodnom visinom. Tako se uz raspored na tlocrtu uzima u obzir i prostor u kojem će se pergola stvarno koristiti.
Prilagodbe stupova moraju biti predviđene nacrtom
Razlika u visini podloge može navesti na improvizacije, primjerice skraćivanje ili produljivanje stupova, podmetanje naslaganih dijelova ili promjenu kuta krova. Takve prilagodbe nisu automatski dopuštene samo zato što terasa ima pad. Primijeniti se mogu jedino ako ih predviđa dokumentacija ili ih je za konkretan model i lokaciju potvrdila stručna osoba. Nemojte planirati montažu uz pretpostavku da će se sve visinske razlike izravnati na licu mjesta. Prije radova treba utvrditi koje su dimenzije fiksne, mogu li se neke podešavati i tko potvrđuje konačno rješenje. To je osobito važno kad se pad razlikuje na različitim dijelovima terase.
Zatražite da dokumentacija jasno prikaže dopuštenu konfiguraciju oslonaca, način rješavanja visinskih razlika i zahtjeve za sidrenje na predviđenoj podlozi. Ako se izmjerene kote ne uklapaju u nacrt, proslijedite mjere izvođaču ili stručnoj osobi i pričekajte usklađeno rješenje. Nemojte raditi korekcije prema pretpostavci ili usmenoj procjeni koja ne obuhvaća podlogu. I za Bloomcabin model za montažu na zid potrebno je provjeriti predviđeni zidni spoj, raspoložive visine i podlogu na terasi. Dogovorite tko će procijeniti lokaciju i tko odobrava izmjenu rješenja, kako se odluke o konstrukciji ne bi donosile tek na gradilištu bez odgovarajućih podataka.
05
Koje podatke pripremiti za procjenu lokacije
Pripremite podatke tako da druga osoba može razumjeti lokaciju bez nagađanja. Priložite tlocrt s mjerama, označenim višim i nižim točkama, smjerom pada, slivnicima, pragovima i svim planiranim mjestima oslonaca. Dodajte fotografije terase iz nekoliko smjerova te prikaz zida ili ruba uz koji bi konstrukcija mogla biti postavljena. Uz slike zapišite što je završni sloj, što znate o podlozi ispod njega i je li površina naknadno mijenjana. Ako postoje nacrti terase ili zapisi o njezinoj izvedbi, navedite ih. Fotografije pomažu u razumijevanju prostora, ali ne zamjenjuju izmjerene visine ni podatke o konstrukciji.
U upitu navedite točan model koji razmatrate i pošaljite skicu lokacije prije narudžbe ili dogovora o montaži. Ako kao mogućnost razmatrate Bloomcabin pergolu, zatražite nacrt koji se odnosi na odabrani model i konfiguraciju, a ne oslanjajte se samo na opći prikaz proizvoda. Razjasnite tko će na lokaciji potvrditi položaj oslonaca i podlogu te tko će procijeniti što učiniti ako se izmjerene visine ne podudaraju s nacrtom. U upitu odvojite poznate podatke od pretpostavki: primjerice, izmjerena visina završne obloge nije isto što i podatak o skrivenoj nosivoj podlozi. Otvorena pitanja povežite s oznakama na skici kako bi bilo jasno odnosi li se nepoznanica na određeni oslonac, zidni spoj ili izlaz vode. Ako još uspoređujete više položaja pergole, označite ih kao zasebne varijante, bez miješanja njihovih mjera. Kad konstrukcija terase nije dokumentirana ili je naknadno mijenjana, stručna procjena može biti potrebna prije određivanja sidrenja. Priprema ne znači da morate imati gotov projekt, nego da su pitanja o krovu, podu i osloncima jasno prikazana na jednom mjestu.
Što mora biti potvrđeno prije narudžbe?
Prije narudžbe povežite četiri podatka: ravninu krova, izmjerene kote terase, raspored stupova prema nacrtu i podlogu predviđenu za sidrenje. Dodajte provjeru odvodnje i slobodne visine jer one mogu ograničiti položaj konstrukcije čak i kada se dimenzije u tlocrtu podudaraju. Zapišite odgovore uz skicu kako bi se kupac, prodavatelj i izvođač služili istim mjerama i istom verzijom modela. Ako se promijeni model ili planirana završna visina terase, ponovno provjerite usklađenost; raniji položaj oslonaca možda više ne odgovara novom rješenju.
Ako nacrt ne pokazuje kako se oslonci odnose prema padu ili nije poznato što nosi završnu oblogu, pričekajte s konačnim odabirom izvedbe dok se ta pitanja ne procijene. To samo po sebi ne znači da se pergola ne može postaviti, nego da nagib nije dovoljan podatak za odluku. Možda će trebati promijeniti položaj, razmotriti drugi model ili zatražiti posebno projektirano rješenje, ali izbor treba temeljiti na mjerenjima i dokumentaciji. Dobar plan jasno prikazuje gdje konstrukcija stoji, kako se uklapa u postojeću odvodnju i tko je procijenio spoj s podlogom.
Česta pitanja
Mora li krov pergole pratiti pad terase?
Ne postoji jedno pravilo koje vrijedi za svaki model. Pad završne površine i ravnina krova dva su odvojena podatka: pod se može spuštati prema odvodu, dok se krov postavlja prema nacrtu odabrane pergole. Provjerite dopušta li dokumentacija modela potrebnu konfiguraciju i kako ona utječe na visinu na višoj i nižoj strani terase.
Mogu li stupovi biti na različitim visinama?
Samo ako je takav raspored predviđen nacrtom ili potvrđen za konkretan model i lokaciju. Nemojte sami skraćivati ili produljivati stupove, slagati podloške ili mijenjati kut krova kako biste nadoknadili pad. Pripremite mjere na svakom osloncu i zatražite potvrdu dopuštenog rješenja.
Je li završna obloga terase dovoljna za sidrenje pergole?
Ne. Izgled ili čvrstoća završne obloge sami po sebi ne pokazuju kakva se nosiva podloga nalazi ispod nje ni je li prikladna za planirano sidrenje. Prikupite podatke o slojevima i konstrukciji terase te ih usporedite s odobrenim nacrtom sidrenja. Ako podloga nije dokumentirana, potrebna je procjena stručne osobe.
Koje mjere trebam prikupiti prije odabira modela?
Zabilježite visine na svim predviđenim mjestima oslonaca, smjer pada, dimenzije terase, pragove i položaj odvoda. Dodajte dostupnu visinu uz kuću i na vanjskom rubu, prepreke poput stepenica ili ograde te planiranu visinu završne obloge ako se terasa još uređuje. Tako se mjerenja mogu usporediti s nacrtom modela.
Tko treba potvrditi može li se pergola postaviti na terasu s padom?
Dokumentacija odabranog modela treba razjasniti predviđeni položaj oslonaca i dopuštenu konfiguraciju. Izvođač ili stručnjak koji može procijeniti postojeću terasu treba razmotriti podlogu i sidrenje na lokaciji. Ako se mjere i nacrt ne podudaraju ili konstrukcija ispod obloge nije poznata, nemojte zaključivati o izvedbi samo prema fotografiji ili općoj procjeni.
Pad terase sam po sebi ne govori može li se pergola postaviti niti kako treba izgledati sidrenje. Za odluku su potrebni zasebni podaci o završnoj površini, geometriji krova, položaju svakog oslonca i podlozi ispod njega. Kada se mjerenja s više točaka usporede s nacrtom konkretnog modela, jasnije je odgovaraju li visine i prolazi te treba li dodatna stručna procjena. Krovnu ravninu, odvodnju terase i položaj stupova promatrajte kao povezane, ali različite dijelove plana. Njihovo usklađenje prije narudžbe smanjuje potrebu za neodobrenim prilagodbama na lokaciji.
