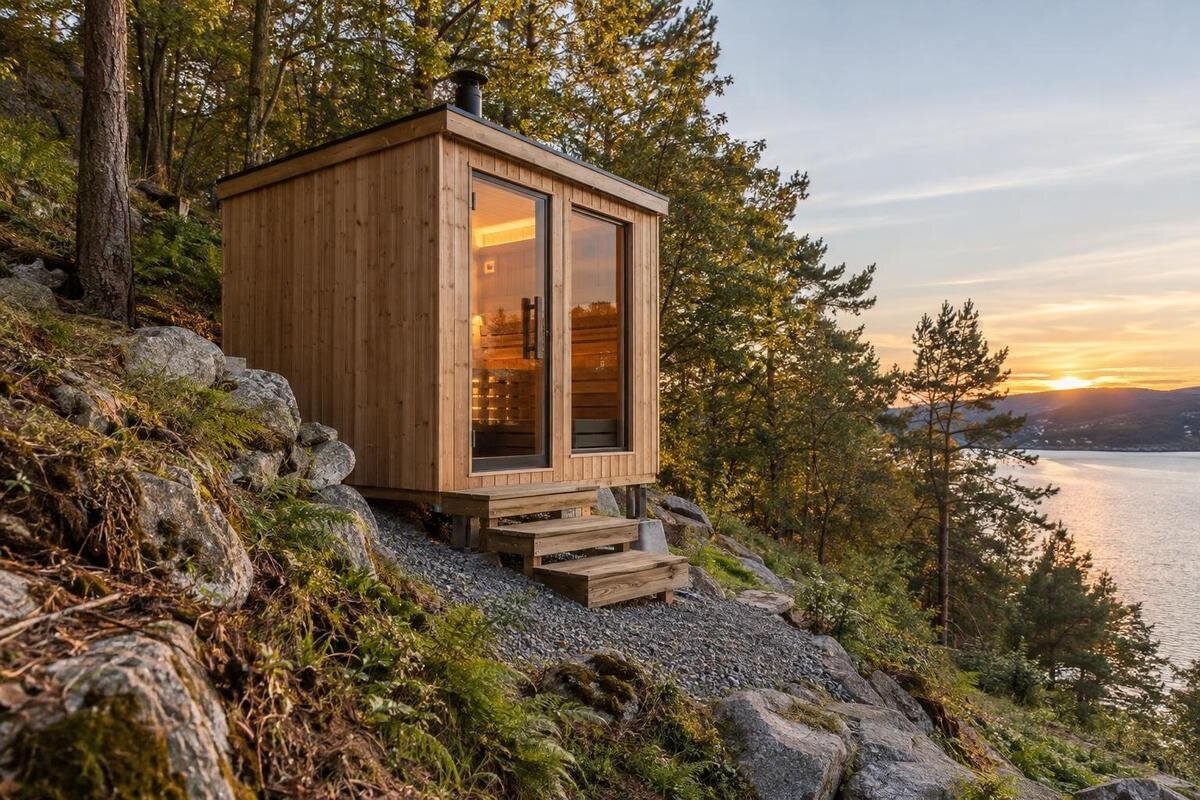

Planiranje vanjske saune na kosom terenu
Planiranje vanjske saune
Vanjska sauna na kosom terenu traži više planiranja od pronalaska mjesta koje na prvi pogled djeluje ravno. Nagib mijenja visinske odnose, prilaz i put kojim se površinska voda kreće oko objekta. Zato stabilan oslonac ne treba birati prema općem pravilu niti teren ravnati naslijepo: rješenje treba povezati s točnim modelom i stvarnim uvjetima lokacije. Plan obuhvaća mjerenje, stručno osmišljen nosivi sklop, svakodnevni pristup i odvodnju prije početka radova.
01
Što nagib mijenja u planiranju saune
Na padini sauna mora stajati na stabilnom osloncu prilagođenom konkretnom modelu i stanju lokacije. Nagib mijenja visinu tla uz rubove planiranog tlocrta, pristup vratima i put kojim se kreće površinska voda. Pad može pratiti duljinu saune, njezinu širinu ili oba smjera, pa pogled s ulaza često skriva dio razlika. Procjena zato obuhvaća i prostor oko saune: mjesto za dolazak, prolaz i održavanje te više i niže dijelove terena. Položaj koji na oko djeluje ravan nije sam po sebi potvrda da se oslonac može izvesti bez posebnog projekta. Nakon kiše razlika u razinama može postati vidljivija zbog vode koja se zadržava ili prolazi kroz predviđeno mjesto.
Prije zahvata zabilježite što već postoji: prirodna padina, raniji nasip ili iskop, potporni zidovi, staze i dijelovi na koje voda otječe. Nemojte pretpostaviti da se svako mjesto može jednostavno poravnati niti da je tlo uz zid jednako nosivo kao teren dalje od njega. Ako je u užem izboru bačvasta sauna N-250, upišite točnu oznaku i pribavite vanjske mjere i upute baš za taj model. Tako projektant razmatra stvaran proizvod, a ne pretpostavljenu veličinu izvedenu iz fotografije ili općeg opisa. Ako razmatrate dva položaja na padini, za oba zabilježite iste podatke kako bi usporedba bila jasna. Primjerice, jedan može imati prilaz s gornje, a drugi s donje strane. Usporedbom treba obuhvatiti cijeli prostor od staze do saune i okolnog terena, a ne samo mjesto na kojem bi objekt stajao. Tako ćete moći objasniti koje su vam mogućnosti važne i što još treba razjasniti prije odabira.
Visinske razlike na cijeloj lokaciji
Za razgovor s projektantom prikupite podatke o visinama u cijeloj zoni, a ne samo jednu mjeru između gornjeg i donjeg kraja padine. Važni su planirani položaj saune, razine uz njezine rubove, prilaz, obližnje staze, zidovi i niži dijelovi terena. Zabilježite smjer pada: preko širine saune, uz njezinu duljinu ili u oba smjera. Ako postoje terase, stepenice ili nagle promjene razine, prikažite ih zajedno s prostorom za saunu. Geodetska izmjera ili drugi stručni prikaz visina omogućuje da se rješenje temelji na podacima, a ne na procjeni odoka. Uz svaku zabilježenu visinu treba biti jasno na koje se mjesto odnosi. Fotografije povežite s oznakama na prikazu kako projektant ne bi morao nagađati s koje su strane snimljene. Posebno razlikujte postojeće razine tla od predložene razine ulaza ili oslonca. Time se u razgovoru izbjegava nejasnoća govori li se o sadašnjem stanju ili o položaju koji tek treba projektirati.
Na prikazu označite i okolnosti koje utječu na položaj: granice postojećih staza, potporne zidove, niske točke i mjesta na kojima se nakon kiše zadržava voda. Stručnjaku će biti lakše procijeniti mjesto ako može usporediti njegove visine s pristupnom rutom i okolnim površinama. Uz bačvastu saunu LC-260 kataloški je naveden podatak od 5,12 m². Taj podatak nemojte poistovjetiti s vanjskim tlocrtom ili razmakom oslonaca. Za označavanje lokacije pribavite vanjske mjere i dokumentaciju konkretnog modela.
02
Pristup planirajte od staze do vrata
Mjesto može djelovati izvedivo, a ipak biti nepraktično ako do ulaza vodi strma, često mokra staza ili put s nezgodnim prijelazima između razina. Isplanirajte cijeli put od kuće ili dijela dvorišta koji ćete najčešće koristiti, ne samo prostor neposredno pred saunom. Razmotrite s koje se strane prilazi, gdje staza prelazi s višeg na niži dio i može li se prolaz održavati. Nakon kiše provjerite kako se ponaša tlo na tom putu i postoji li mjesto na kojem bi se voda mogla zadržavati. Prijelaz između staze i ulazne zone planirajte prije postavljanja saune, umjesto da ga naknadno rješavate improviziranim stepenicama. Pri usporedbi mogućih položaja pratite cijeli dolazak do vrata: gdje se mijenja smjer, gdje završava postojeća staza i na kojoj se razini dolazi pred ulaz. Ako se ulaz približi stazi, provjerite što taj pomak znači za položaj saune na padini. Pristup i oslonac treba razmatrati zajedno, a ne poboljšati jedno tako da drugo ostane neriješeno.
Položaj ulaza i smjer otvaranja vrata ovise o konkretnom modelu, zato ih provjerite u njegovoj dokumentaciji. Za bačvastu saunu HCF-300 zatražite tlocrt i podatke o ulazu prije nego što odredite točnu trasu staze. Ostavite prostor potreban za ulazak i svakodnevno korištenje, ali nemojte sami propisivati dimenzije koje upute ne navode. Ako pristup uključuje visinsku razliku, stručnjak može procijeniti kako je povezati sa stazom i ulaznom zonom. Tako se izbjegava situacija u kojoj je sauna postavljena, a dolazak do vrata ostao neriješen.
Nosivi oslonac mora odgovarati tlu i modelu
Oslonac na kosom terenu treba projektirati prema stanju tla, visinskim razlikama i uputama odabranog modela. Nije dovoljno odlučiti da će se sauna osloniti na nekoliko potpora ili na nasutu površinu: stručnjak mora razmotriti cijeli nosivi sklop i način na koji se opterećenje prenosi na tlo. Nemojte preuzimati raspored ili visine oslonaca s druge lokacije, jer se uvjeti tla i položaj saune mogu razlikovati. Upute proizvođača i podaci o konkretnom modelu važan su dio procjene, ali ne zamjenjuju procjenu lokacije.
Zatražite prijedlog koji u tlocrtu i presjeku objašnjava kako je oslonac prilagođen višoj i nižoj strani terena te kako će se provjeriti priprema lokacije. Za saunu LCF-300 pribavite dokumentaciju za točan model i potvrdite koji su uvjeti oslanjanja navedeni u uputama; nemojte zaključivati o tome prema fotografiji. U presjeku trebaju biti jasno prikazani postojeći teren i predviđeni položaj saune, tako da možete razumjeti gdje se pojavljuju visinske razlike. Ako prijedlog uključuje pripremu tla, razjasnite koji dio radova pripada toj pripremi, a koji izvedbi samog oslonca. Uskladite i način provjere prije nego što se izvedeni dijelovi prekriju ili postanu teže dostupni. Oslonac i eventualno zadržavanje tla na višoj strani nisu nužno isti zadatak. Zato u rješenju treba biti jasno što služi oslanjanju saune, a što uređivanju okolnog terena, te tko je odgovoran za svaki dio. Te podjele trebaju biti razumljive i izvođačima koji preuzimaju pojedine radove.
03
Provjerite stabilnost tla i postojeće zidove
Prije odabira zahvata utvrdite je li mjesto na prirodnom tlu, starijem nasipu ili području koje je ranije iskopavano. Važni su i postojeći potporni zidovi, tragovi erozije te vidljiva slijeganja ili pukotine u okolnim površinama. Takvi znakovi sami po sebi ne daju dijagnozu, ali ih vrijedi pokazati stručnjaku. Jednako tako, uredan izgled tla nije jamstvo da su svi uvjeti poznati. Obratite pažnju na promjene koje se pojave nakon kiše, primjerice lokve ili isprane dijelove, i zabilježite gdje se nalaze u odnosu na planiranu saunu.
Ako podrijetlo nasipa nije poznato, teren se vidljivo mijenja ili je sauna blizu potpornog zida, tražite procjenu prije nego što se odredi način pripreme mjesta. Stručnjak za tlo može utvrditi trebaju li dodatni podaci, a projektant konstrukcije razmotriti odnos položaja saune prema postojećim elementima. Pripremite fotografije iz nekoliko smjerova i, ako ih imate, podatke o ranijim radovima na lokaciji. Na prikazu označite zid i planirani položaj saune kako bi bilo jasno o kojem se dijelu padine govori. Razlikujte ono što znate o ranijim zahvatima od pretpostavki: ako ne znate gdje nasip završava ili kako je zid izveden, navedite da podatak nije poznat. To je korisnije od zaključka temeljenog samo na izgledu. Nemojte sami zaključivati da zid može preuzeti dodatnu ulogu ili da se problem može riješiti dodavanjem zemlje. Ako se zbog procjene predloži drugi položaj saune, ponovno sagledajte njegov odnos prema prilazu i vodi, a ne samo prema zidu.
Riješite površinsku vodu prije radova
Na padini voda može dolaziti s višeg dijela parcele, prolaziti uz planiranu saunu ili se zadržavati na nižoj strani. Promatrajte što se događa tijekom kiše i nakon nje, ali nemojte sami određivati smjer budućih odvodnih kanala. U plan treba uključiti površinsku vodu s okolnog terena i vodu koja se slijeva s krova saune. Važno je da stručno rješenje pokaže kamo se voda vodi, umjesto da se samo premjesti prema osloncu, stazi ili drugom osjetljivom dijelu dvorišta. Uočena mjesta zadržavanja vode vrijedi prikazati na nacrtu.
Odvodnju uskladite s položajem saune i nosivim sklopom kako bi stručnjaci mogli sagledati utjecaj vode na cijelu lokaciju. Ako razmatrate bačvastu saunu S-140, označite odabrani model i njegov planirani položaj prije dogovora o rješenju odvodnje; potrebne vanjske mjere zatražite za konkretan model. U prijedlogu treba razlikovati odakle voda dolazi, kojim bi putem prolazila uz uređenu lokaciju i kamo se predviđa njezino odvođenje. Tako možete provjeriti obuhvaća li rješenje i viši dio padine ili samo neposrednu okolinu saune. Posebno razjasnite odnos prema ulazu i stazi, kako njihov položaj ne bi ostao izvan plana. Ako odabrana konfiguracija uključuje ispiranje ili drugi izvor otpadne vode, razmotrite ga zasebno s odgovarajućim stručnjakom. Oborinska i otpadna voda nisu nužno isti problem niti se rješavaju na isti način. Prije radova trebali biste znati kako su planirane obje, ako su relevantne, i koji ih izvođač obuhvaća svojim radovima.
04
Kataloška površina i stvarno zauzeće prostora
Za planiranje mjesta potrebne su vanjske dimenzije saune, a ne samo podatak o njezinoj površini. Tlocrt treba prikazati obris cijelog modela, položaj ulaza i dijelove koji utječu na pristup ili održavanje. Također treba provjeriti gdje se sauna oslanja i kakve upute proizvođač daje za odabrani model. Ako uspoređujete bačvastu saunu HC-150, nemojte iz kataloškog podatka o površini zaključivati koliko će prostora zauzeti na parceli. Zatražite vanjske mjere i dokumentaciju prije nego što odredite konačni položaj.
Označeni obris usporedite s visinama na svakoj strani planirane lokacije, ne samo s prosječnom razinom tla. U prikazu predvidite prostor potreban za prilaz, otvaranje vrata i održavanje prema uputama modela. Te površine prikažite odvojeno od obrisa same saune kako bi bilo jasno što zauzima proizvod, a što mora ostati dostupno uz njega. Ne postoji jedna univerzalna udaljenost koja odgovara svakoj sauni i svakoj padini. Ako je teren tijesan, provjerite s projektantom može li se položaj uskladiti s osloncem i odvodnjom bez otežavanja pristupa. Za usporedbu dvaju položaja upotrijebite iste vanjske mjere i isti prikaz potrebnog okolnog prostora. Tako se neće dogoditi da jedna mogućnost izgleda povoljnije samo zato što uz nju nije ucrtan prilaz ili prostor za vrata. Fotografije mogu pomoći pri usporedbi, ali ne mogu zamijeniti mjere i nacrt odabranog proizvoda. Konačni položaj označite tek kada je jasno na koje se dimenzije prikaz oslanja.
Priključci i oprema utječu na položaj
Prije konačnog smještaja provjerite koja se oprema i konfiguracija razmatraju za konkretan model. Ako je predviđen električni priključak, uređaj s dimovodom ili druga oprema, njihov položaj i uvjete ugradnje treba provjeriti prema uputama proizvođača i sa stručnim izvođačem. Nemojte pretpostavljati da se priključci mogu riješiti nakon što je nosivi sklop već izveden. Kada uspoređujete bačvastu saunu HC-225, utvrdite koja se konfiguracija razmatra i zatražite odgovarajuću dokumentaciju; sam naziv modela ne govori koje su mogućnosti uključene.
Stručnjaci koji planiraju oslonac, odvodnju i priključke trebaju znati gdje će oprema biti smještena i kako će joj se pristupati. To olakšava usklađivanje instalacija s otjecanjem vode i budućim održavanjem. U razgovoru razjasnite tko određuje trase priključaka i tko provjerava jesu li usklađene s konačnim položajem saune. Na zajedničkom prikazu trebaju biti prepoznatljivi sauna, ulaz, oslonac i predviđene trase, bez oslanjanja na različite skice koje prikazuju različita rješenja. Ako položaj opreme još nije odabran, označite ga kao otvoreno pitanje umjesto da se podrazumijeva kako će se uklopiti poslije. Jednako postupite ako se razmatra više konfiguracija: prije izvedbe mora biti jasno koja se doista planira. Sve zahtjeve za razmake, ventilaciju ili dimovod provjerite u dokumentaciji konkretnog modela sa stručnim izvođačem. Ako njihov raspored zahtijeva pomicanje saune, promjenu treba prenijeti i u plan oslonca, prilaza i odvodnje, a ne zadržati samo u nacrtu instalacija.
05
Usklađivanje podataka prije narudžbe
Prije narudžbe pripremite kratak dosje lokacije: točnu oznaku i konfiguraciju modela, vanjske mjere, prikaz visina, fotografije terena i nacrt pristupa. Dodajte bilješke o potpornim zidovima, ranijim nasipima ili iskopima te o tome gdje se voda zadržava ili otječe. Za saunu N-210 pribavite dokumentaciju za baš tu oznaku, pa podatke predajte stručnjacima koji procjenjuju oslonac i odvodnju. Tako se izbjegava projektiranje prema okvirnoj veličini koja se kasnije ne podudara s odabranim proizvodom ili njegovom konfiguracijom.
Od projektanta tražite da jasno navede koje podatke o tlu i lokaciji još treba te na kojim pretpostavkama temelji prijedlog. Razjasnite obuhvaća li rješenje samo oslonac ili i odnos prema postojećem zidu, prilazu i odvodnji. Za svaki neriješeni dio zabilježite tko ga treba razjasniti i utječe li odgovor na konačni položaj saune. Tako ćete razlikovati razrađeno rješenje od mogućnosti koja se još procjenjuje. Ako se model ili njegova konfiguracija promijene nakon projektiranja, provjerite treba li ponovno uskladiti nacrt. Isto vrijedi za promjenu položaja ulaza ili pomicanje objekta na drugi dio padine. Prije početka radova svi uključeni trebaju raspolagati istim mjerama i dokumentacijom, s jasno označenom važećom verzijom. Ranije skice nemojte ostaviti među podacima za izvedbu bez napomene da su zamijenjene. Time se smanjuje rizik da izvođači planiraju svaki svoj dio prema različitim položajima ili visinama te da se nesporazum otkrije tek pri postavljanju saune.
Što treba biti jasno u rješenju za lokaciju
Prije izvođenja provjerite objašnjava li pripremljeno rješenje gdje se sauna nalazi u odnosu na padinu, kakav je stabilan oslonac predviđen i kako je riješena površinska voda. Prikaz treba povezati tlocrt s presjekom terena tako da su vidljive visinske razlike na višoj i nižoj strani. U njemu trebaju biti jasni i prilaz ulazu te odnos prema postojećim stazama i zidovima. Korisno je proći rješenje istim redom kojim ćete se kretati na lokaciji: od postojeće staze, preko prijelaza na ulaznu razinu, do prostora uz saunu. Zatim s odgovornim stručnjacima razjasnite što se događa na višoj strani, ispod planiranog položaja i na nižoj strani. Time provjeravate je li cijela lokacija obuhvaćena, a ne preuzimate stručnu procjenu izvedbe. Ako su predviđeni priključci, provjerite da su usklađeni s odabranim modelom i rasporedom opreme. Svako otvoreno pitanje o odnosu tih dijelova treba razjasniti prije radova, umjesto da odluka ostane pojedinom izvođaču na gradilištu.
Zastanite ako je jedini prijedlog poravnati teren bez procjene tla, postaviti saunu na oslonac nepoznatog rasporeda ili pustiti da se voda sama slijeva niz padinu. Takav opis ne objašnjava kako je konkretna lokacija razmotrena. Zatražite pojašnjenje prije naručivanja radova, osobito ako su prisutni nasip, potporni zid ili vidljivi tragovi zadržavanja vode. Dobro razrađeno rješenje ne mora ukloniti nagib, ali treba pokazati kako se oslonac, pristup i odvodnja prilagođavaju stvarnom terenu i odabranom modelu.
Česta pitanja
Može li vanjska sauna stajati izravno na kosini?
To se ne može procijeniti samo prema izgledu ili kutu padine. Potrebno je provjeriti upute za odabrani model i uvjete tla te projektirati stabilan oslonac za konkretnu lokaciju. Stručna procjena treba obuhvatiti i prilaz i odvodnju, a ne samo prostor ispod saune.
Je li dovoljno poravnati mjesto nasipom?
Ne postoji univerzalno rješenje koje se može odabrati bez podataka o tlu i nagibu. Nasip, iskop ili drugi zahvat mogu promijeniti uvjete na lokaciji, pa nemojte unaprijed određivati način pripreme terena. Zatražite procjenu stručnjaka koji može pregledati mjesto i predložiti rješenje za konkretan model.
Koje podatke o terenu trebam prikupiti?
Pripremite prikaz visina u oba smjera, položaj planirane saune, pristupnu stazu i obližnje zidove ili promjene razine. Korisne su i fotografije padine te opažanja o tome gdje se voda kreće nakon kiše. Za konačno projektiranje stručnjaku će trebati i vanjske mjere konkretnog modela.
Je li kataloški navedena površina dovoljna za planiranje oslonca?
Nije. Kataloška površina ne mora odgovarati vanjskom tlocrtu, prostoru za otvaranje vrata ni rasporedu oslonaca. Prije označavanja mjesta pribavite vanjske mjere, dokumentaciju konkretnog modela i podatke o načinu oslanjanja. Nemojte potrebnu površinu procjenjivati samo prema fotografiji.
Tko treba procijeniti nosivi oslonac i odvodnju?
Nosivi sklop treba razmotriti stručnjak za konstrukcije prema modelu i uvjetima lokacije. Ako stanje tla ili stabilnost padine nisu jasni, uključite stručnjaka za tlo, a za oborinsku vodu zatražite stručno rješenje odvodnje. Važno je da se ti prijedlozi međusobno usklade.
Sauna na padini može se planirati tek kada se promatraju zajedno teren, model, nosivi oslonac, prilaz i voda. Točna mjerenja i jasna dokumentacija pomažu stručnjacima da predlože rješenje za konkretnu lokaciju, umjesto da se oslanjaju na opće pretpostavke. Kada su ti elementi usklađeni prije radova, lakše je izbjeći improvizacije koje bi poslije mogle ograničiti pristup ili zakomplicirati odvodnju.
