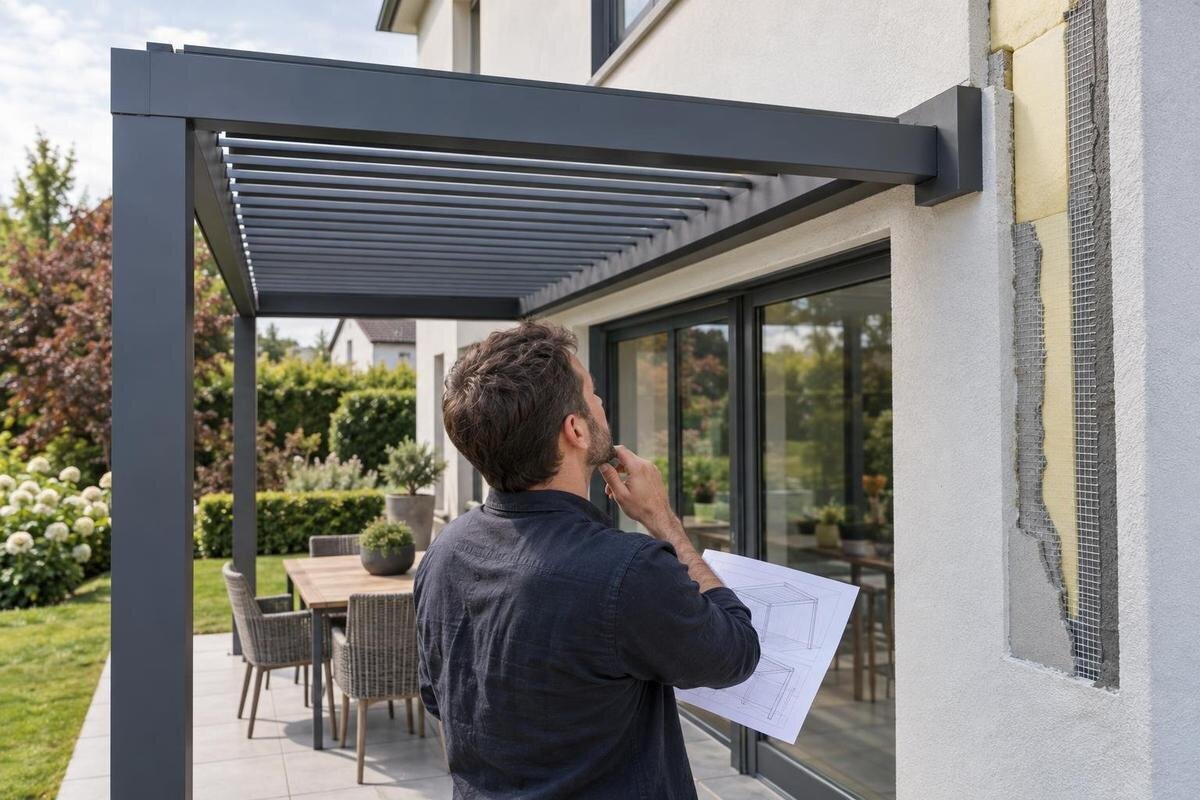

Kako pričvrstiti pergolu na fasadu s toplinskom izolacijom
Vodič za pergole
Pričvršćenje pergole na fasadu s vanjskom toplinskom izolacijom ne može se riješiti odabirom dužeg vijka: završna žbuka i izolacija nisu nosiva podloga. Najprije treba utvrditi sastav zida i stanje konstrukcije iza fasade, a zatim za konkretan model projektirati put prijenosa opterećenja. Pritom treba voditi računa o kontinuitetu toplinske izolacije i pravilno obraditi prodore kroz fasadni sustav. Vodič objašnjava koje podatke prikupiti, što treba provjeriti na lokaciji i kada je razumnije razmotriti rješenje koje ne opterećuje zid.
Zašto toplinska izolacija nije nosiva podloga
Fasada s vanjskom toplinskom izolacijom nije jedan čvrst sloj. U uobičajenom kontaktnom sustavu ispod završne žbuke i armiranog sloja nalazi se toplinska izolacija, a iza nje nosivi zid; kod drugih izvedbi mogu postojati obloga, potkonstrukcija ili zračni razmak. Sastav se može promijeniti i naknadnom obnovom. Žbuka i izolacijske ploče služe zaštiti i toplinskoj funkciji, ali ih ne treba smatrati nosivom podlogom za pergolu. Ako se koncentrirano opterećenje prenosi samo na fasadni sloj, izolacija se može lokalno sabiti, a završna obrada oštetiti. Otvori, rubovi i dijelovi zida uz strop mogu imati drukčiji sastav od veće površine, pa podloga nije nužno jednolika. Zato je treba utvrditi, a ne pretpostaviti.
Pri procjeni nije važna samo težina konstrukcije. Vjetar može stvarati sile u više smjerova, a udaljenost oslonca od zida i raspored nosača utječu na prijenos opterećenja. Točan učinak ovisi o izvedbi, dimenzijama, položaju i tehničkoj dokumentaciji proizvoda; naziv kategorije ili fotografija ne daju dovoljne podatke. Zato ni naziv modela, primjerice Bloomcabin zidna pergola, ne znači da je svaki fasadni zid prikladan za takvo pričvršćenje. Stranica modela može poslužiti za identifikaciju, ali ne zamjenjuje provjeru zgrade. Projektant mora razmotriti put sila od konstrukcije, preko spoja, do nosivog zida. Sama površina fasade koja izgleda čvrsto ne dokazuje stanje skrivenih slojeva. Tek nakon procjene može se zaključiti je li pričvršćenje izvedivo ili treba promijeniti raspored.
Kako utvrditi stvarni sastav nosivog zida
Iza izolacije mogu biti armirani beton, puna ili šuplja opeka, betonski blokovi, porobeton, drvena konstrukcija ili složeni zid s oblogom. To su različite nosive podloge, ali ni naziv materijala sam po sebi nije dovoljan za odabir pričvršćenja. Važni su debljina i stanje zida, raspored elemenata, fuge, šupljine, rubni razmaci, postojeće pukotine i način na koji se opterećenje može prenijeti na konstrukciju zgrade. Ako je fasada obnovljena, dokumentacija izvorne gradnje možda ne opisuje sadašnje slojeve. Zabilježite kada su radovi izvedeni i tko ih je izveo, ako su ti podaci dostupni. Treba utvrditi i je li iza završne obloge skrivena potkonstrukcija ili šupljina. Tako stručna osoba može usporediti nacrte sa stvarnim stanjem.
Počnite od dostupnih nacrta, dokumentacije o obnovi i podataka izvođača fasade, a zatim zatražite stručnu procjenu. Vizualni pregled može otkriti pukotine ili neravnine, ali ne pokazuje pouzdano što se nalazi iza cijelog sloja. Projektant može odlučiti treba li dodatna provjera ili kontrolirani istražni otvor radi potvrde sastava i stanja podloge. Takvu provjeru ne treba zamijeniti nasumičnim bušenjem radi »probe«: ono može oštetiti instalacije ili slojeve, a rezultat ne mora dokazati nosivost. Istraživanje se odabire prema konkretnom zidu, a ne prema univerzalnoj metodi. Prije konačnog smještaja nosača treba uzeti u obzir položaj prozora, nadvoja, rubova ploče, dilatacija, cijevi i električnih vodova. Njihovu lokaciju neka utvrde osobe koje poznaju objekt i instalacije.
Podaci o zidu i modelu potrebni za procjenu
Za procjenu pripremite nacrte zida i dostupne podatke o fasadnom sustavu: vrstu i debljinu izolacije, završnu obradu, nosivi sloj, moguću šupljinu i kasnije preinake. Dodajte fotografije cijele fasade i planiranog mjesta montaže izbliza, uz dostupne mjere, te zabilježite vidljive pukotine, tragove vlage, popravke ili odvojene dijelove. Fotografija pomaže razumjeti položaj i pristup, ali ne potvrđuje sastav ni čvrstoću skrivenog zida. Navedite i što je s unutarnje strane zida ako je poznato: instalacije, obloge, otvori ili raniji radovi. Na skici označite željenu liniju pergole i približne položaje oslonaca, a ne samo općenitu zonu na fasadi. Podatke razdvojite na ono što je potvrđeno dokumentacijom, ono što je vidljivo na objektu i ono što još nije poznato. Uz nacrt zabilježite odnosi li se na izvornu gradnju ili kasniju obnovu. Tako će projektant lakše prepoznati praznine koje treba razjasniti pregledom. Ako nemate nacrte, navedite to umjesto da nepoznate slojeve prikažete kao utvrđeno stanje.
Jednako je važna dokumentacija točnog modela pergole: montažni nacrt, raspored i položaj zidnih oslonaca, dopušteni načini ugradnje te sile ili reakcije koje treba prenijeti na zid. Te podatke zatražite od dobavljača za inačicu koju razmatrate, umjesto da ih zaključujete iz fotografije. Za početnu identifikaciju možete pogledati model zidne pergole Bloomcabin. U upitu povežite oznaku proizvoda sa željenom veličinom i skicom položaja uz kuću kako bi bilo jasno za koju se izvedbu traži procjena. Ako razmatrate više inačica, označite ih zasebno i uz svaku priložite pripadajući nacrt. Nemojte objediniti podatke o osloncima jedne inačice s dimenzijama druge. Projektantu je potreban dosljedan skup podataka, a ne samo naziv proizvoda i nekoliko nepovezanih prikaza. Zabilježite i koja je inačica još predmet usporedbe, a koja je odabrana za daljnju razradu. Bez modelskog nacrta stručnjak ne zna točan raspored spojeva koji treba provjeriti niti može pouzdano povezati planirani položaj pergole s postojećim zidom.
Projektiranje spoja kroz sloj izolacije
Nosivost spoja procjenjuje se za konkretnu podlogu i konkretnu pergolu, a ne prema općem pravilu o duljini vijka. Projektant razmatra vlastitu težinu konstrukcije, djelovanje vjetra, smjer sila, položaj i razmak oslonaca te udaljenost nosača od nosivog zida. Provjerava može li utvrđeni zid prihvatiti opterećenje i prenijeti ga dalje u konstrukciju zgrade, uzimajući u obzir lokalno stanje materijala i geometriju spoja. U projektu treba biti jasno na koju se vrstu podloge detalj odnosi i koje su pretpostavke korištene. Procjena obuhvaća i veze između elemenata, ne samo pričvrsni dio u zidu. Ako se stvarna podloga razlikuje od pretpostavljene, detalj treba ponovno procijeniti; ne treba ga prilagođavati na licu mjesta bez stručne odluke.
Prolaz kroz izolacijski sloj stvara razmak između fasadne površine i nosive podloge. Ako spoj nije predviđen da premosti taj razmak i prenese tlačne sile, izolacija se može lokalno sabiti, nosač pomaknuti, a završni sloj popucati. Zato nacrt mora prikazati cjelovit prijenos opterećenja kroz fasadu, a ne samo odabrati dovoljno dugačak pričvrsni element. Ne birajte sami odstojnike, sidra, broj točaka ili dubinu ugradnje: ti parametri ovise o podlozi, debljini fasade i modelu. Pri odabiru bioklimatske pergole Bloomcabin jednako vrijedi da oznaka proizvoda ne otkriva potrebne sile ni odgovarajući detalj spoja; zatražite dokumentaciju točne inačice. Nacrt treba uskladiti s izvođačem koji poznaje fasadni sklop.
Cijeli put opterećenja uključuje i oslonce na tlu
Fasada nije jedina točka koju treba razmotriti. U nekim rasporedima dio opterećenja prenosi se preko zidnih nosača, a dio preko stupova na tlu; uloga svakog oslonca ovisi o konstrukciji i projektiranom rasporedu. Projekt treba obuhvatiti neprekinut put od svih oslonaca do nosivih dijelova zgrade i terena. Ako se promijeni položaj stupova ili broj zidnih veza, mijenja se i raspodjela sila, pa se ne može pretpostaviti da je postojeći nacrt i dalje primjenjiv. Na stranici modela Bloomcabin pergola naveden je raspon površina od 9 do 24 m². Taj podatak opisuje veličinu ponude, ali ne određuje sile koje zid mora primiti niti potreban način oslanjanja. Pri procjeni sve oslonce treba povezati u jednu cjelinu.
Oslonci na tlu zahtijevaju zasebnu procjenu podloge i temeljenja, dok zidni spoj treba provjeriti prema vlastitim opterećenjima; jedno ne nadoknađuje automatski drugo. Ne postoji jedna veličina temelja ni univerzalni raspored stupova za svaku terasu jer se razlikuju uvjeti tla, način oslanjanja i model. Ne pretpostavljajte da se zidna pergola može pretvoriti u samostojeću tako da joj se jednostavno dodaju stupovi: takvu konfiguraciju mora dopustiti dokumentacija proizvoda i potvrditi projektant. Pri planiranju položaja razmotrite prolaz, pristup fasadi i odvodnju, ali konačan raspored uskladite s nacrtom. Tako promjena izgleda terase neće nehotice promijeniti nosivu shemu.
Toplinski mostovi oko pričvrsnih točaka
Prodor kroz toplinsku izolaciju može prekinuti njezin kontinuitet i stvoriti lokalni toplinski most. Koliki je učinak ovisi o materijalu spojnog elementa, geometriji, broju i položaju oslonaca te sastavu zida; ne može se procijeniti samo po tome koliko je element malen. Rješenje treba uskladiti tako da zadovolji nosivost, a istodobno ograniči toplinski utjecaj prema procjeni stručnjaka za građevinsku fiziku. U upitu navedite točan model, primjerice zidnu pergolu Bloomcabin, i položaj nosača kako se toplinski detalj ne bi razrađivao prema općoj slici ili drugoj izvedbi. Procjena treba obuhvatiti spoj s postojećim dijelovima ovojnice, a ne samo izdvojeni pričvrsni element. Nije opravdano obećati da je toplinski most potpuno uklonjen bez procjene i odgovarajućeg detalja.
Projektant ili stručnjak za ovojnicu zgrade može procijeniti utjecaj na temperaturu unutarnje površine i mogućnost kondenzacije ako su važni za konkretan detalj. Posebno treba paziti na blizinu rubova ploča, prozorskih nadvoja, spojeva različitih materijala i postojećih toplinskih mostova, jer se ondje slojevi susreću drukčije nego na sredini zida. Nosač ne treba premještati samo zato što je na drugom mjestu lakše dostupan: promjena položaja utječe i na nosivost i na toplinski detalj. Usklađivanje nacrta s izvođačem fasade pomaže očuvati kontinuitet izolacije koliko rješenje dopušta, bez narušavanja nosivosti. Tražite da nacrt jasno pokaže kako se spoj uklapa u postojeće slojeve.
Zaštita fasade od prodora vode
Pričvršćenje probija vanjsku površinu, pa treba obraditi i zaštitu od oborinske vode, a ne samo statički dio spoja. Mjesto uz nosač mora biti riješeno tako da voda ne ulazi iza završnog sloja i da se ne zadržava uz prodor. Točan detalj ovisi o fasadnom sustavu, geometriji nosača i uputama za njegovu ugradnju; improvizirani sloj brtvila ili pokrivanje pukotine nakon montaže nije zamjena za projektiran spoj. Izvođač fasade treba potvrditi kompatibilnost završne obrade i predloženi detalj, a projektant provjeriti da obrada ne mijenja oslonac. Tako se štite fasada i konstrukcija bez pretpostavke o jednoj metodi za sve sustave.
U dokumentaciji treba prikazati gdje točno prolazi spoj, kako se završava uz postojeće slojeve i kako će ostati dostupan za pregled. Provjerite i da položaj nosača ne blokira odvodnju, ne prekriva dilataciju i ne onemogućuje pristup dijelu fasade koji treba održavati. Ako razmatrate pergolu Bloomcabin, u upitu dobavljaču navedite točnu inačicu i zatražite nacrt položaja oslonaca; detalj prodora zatim treba uskladiti s izvođačem fasade za stvarni sustav na kući. Nakon ugradnje spoj i okolnu završnu obradu treba pregledati prema projektnoj dokumentaciji, a razliku između nacrta i izvedenog položaja riješiti prije dovršetka radova. Fotografija gotove pergole ne pokazuje skrivene slojeve ni način zaštite prodora.
Kako usporediti modele prema dokumentaciji
Model ne treba birati samo prema izgledu, nazivu ili površini navedenoj na stranici proizvoda. Stranica bioklimatske pergole Bloomcabin predstavlja model, ali naziv i fotografije ne određuju nosivost postojećeg zida ni izvedbu spoja. Pri usporedbi najprije provjerite kako se raspored oslonaca svake razmatrane inačice uklapa uz prozore, vrata i druge dijelove vaše fasade. Zatim usporedite predviđeni način podupiranja s podacima o zidu i mogućnostima oslanjanja na tlu. Slična površina dviju pergola ne znači da imaju jednake položaje nosača ili da mogu koristiti isti detalj pričvršćenja. Za svaki model stoga zasebno zabilježite što dokumentacija navodi o oslanjanju, što treba provjeriti na kući i bi li željeni položaj zahtijevao promjenu rasporeda. To nisu zamjenjivi kriteriji: model može odgovarati raspoloživom prostoru, a da prikladnost zidnog spoja još nije utvrđena. Takva usporedba pomaže odvojiti prostornu prikladnost od pitanja nosivosti, bez donošenja zaključaka na temelju samog kataloškog prikaza.
Tražite pisani odgovor na praktična pitanja: za koju je vrstu nosivog zida detalj predviđen, koje podatke o podlozi još treba potvrditi i postoje li dopuštene varijante oslanjanja. Usporedite odgovor dobavljača s nalazom osobe koja procjenjuje postojeći zid; općenita poruka da se pergola može pričvrstiti na zid ne rješava detalj izolirane fasade. Posebno razlikujte odgovor o samom proizvodu od procjene vaše kuće. Dobavljač može opisati predviđenu konfiguraciju modela, dok procjena postojeće podloge mora uzeti u obzir stvarno stanje objekta. Ako se odgovori ne podudaraju, jasno označite neriješeno pitanje, primjerice položaj nosača ili sastav zida, umjesto da pretpostavite da je druga strana to već provjerila. Nacrt mora odgovarati točnoj inačici i planiranom položaju, uključujući obradu prodora. Ako dokumentacija ne sadrži tražene podatke, zatražite ih prije narudžbe. Svima pošaljite isti paket podataka kako bi dobavljač, projektant i izvođač fasade uspoređivali isto rješenje, a ne različite verzije početne zamisli.
Tko provjerava projekt i izvedbu spoja
Za dobru procjenu potrebna je jasna podjela zadaća. Dobavljač ili proizvođač pergole treba dati dokumentaciju točne inačice, predviđeni način oslanjanja i podatke potrebne za projektiranje. Projektant konstrukcije procjenjuje nosivu podlogu i određuje spoj prema stanju na lokaciji, dok stručnjak za fasadni sustav provjerava kako obraditi prodor i očuvati slojeve. Izvođač radova treba slijediti usklađeni nacrt, a ne usmenu pretpostavku da će duži pričvrsni element riješiti problem. Ako u upitu navodite model Bloomcabin pergole, priložite i skicu lokacije, fotografije te podatke o zidu. Jedna osoba može koordinirati komunikaciju, ali granice stručnih odgovornosti trebaju biti jasne.
Praktičan je redoslijed prikupiti podatke o objektu i točnom modelu, potvrditi sastav zida, pribaviti projektirani detalj pričvršćenja koji je provjerio odgovorni projektant i tek zatim dogovoriti izvođenje. Prije početka radova usporedite nacrt s označenim mjestom na objektu: položaj otvora i instalacija, debljina fasade ili nosiva podloga mogu se razlikovati od početnih podataka. Dogovorite tko će prijaviti odstupanje i kome se ono šalje na procjenu kako se odluka ne bi prepustila improvizaciji tijekom montaže. Ako se na lokaciji otkrije razlika, radove na tom spoju treba odgoditi dok odgovorna stručna osoba ne potvrdi izmjenu. Promjena razmaka ili položaja oslonca nije samo izvedbena sitnica jer mijenja projektirano rješenje. Konačnu izmjenu treba prenijeti u dokumentaciju kojom se služe svi uključeni izvođači. Sačuvajte konačni nacrt i zapis o izvedenom rješenju, uključujući zabilježena odstupanja i način na koji su riješena. Time kasniji pregled dobiva jasnu referencu za usporedbu s izvedenim stanjem.
Kada odgoditi montažu ili promijeniti položaj
Odgodite odluku ako se ne zna što je nosivi sloj, ako su nacrti zastarjeli ili ne odgovaraju obnovljenoj fasadi, ili ako na zidu postoje pukotine, tragovi vlage ili odvajanje završnog sloja. Zastanite i kada ponuda sadrži samo opću preporuku za pričvrsne elemente, bez provjere podloge, nacrta spoja i rješenja prodora kroz fasadu. Takva preporuka ne potvrđuje može li zid prihvatiti opterećenje ni kako se sprečava sabijanje izolacije. Ni dobro obrađena površina ne nadoknađuje nedovoljnu nosivost. Zatražite stručnu procjenu prije kupnje ili montaže, osobito ako nedostaju podaci o konstrukciji. Prethodno pričvršćenje na istoj zgradi nije dokaz da je novo mjesto prikladno.
Ako prikladnost zida nije moguće potvrditi, nemojte ga opteretiti samo zato što se pergola planira uz kuću. Moguće alternative treba razlikovati: premještanje iste pergole na drugo mjesto nije isto što i odabir konstrukcije s neovisnim osloncima. Drugo mjesto na fasadi zahtijeva procjenu tamošnje podloge i novog rasporeda spojeva. Rješenje bez oslanjanja na zid dolazi u obzir samo ako dokumentacija konkretnog modela dopušta takav raspored i ako se oslonci na tlu zasebno projektiraju. Nije svaki model automatski samostojeći niti se može prilagoditi dodavanjem stupova. Ponekad je razumnije odgoditi odabir dok ne pribavite podatke nego istodobno mijenjati položaj, model i način oslanjanja bez jasnog rješenja. Pri usporedbi alternativa zadržite na skici prozore, vrata, prolaze i odvodnju kako bi se vidjelo što promjena stvarno znači za korištenje terase. Pristupačnije mjesto za montažu samo po sebi nije dokaz prikladnosti: osnovni uvjet ostaje projektiran put prijenosa opterećenja za svaki oslonac.
Česta pitanja
Mogu li pergolu pričvrstiti samo u toplinsku izolaciju?
Ne. Žbuka i izolacija nisu nosiva podloga za pergolu. Spoj treba biti projektiran tako da opterećenje prenese do provjerene nosive konstrukcije zida, uz detalj primjeren fasadnom sklopu.
Kako mogu saznati što se nalazi iza fasade?
Prikupite nacrte, dokumentaciju o obnovi i podatke izvođača fasade. Ako oni ne potvrđuju sastav zida, stručnjak može procijeniti treba li pregled ili kontrolirani istražni otvor. Izgled fasade sam po sebi nije dovoljan.
Jesu li dugi vijci dovoljni za pričvršćenje?
Ne nužno. Duljina vijka ne potvrđuje da zid može prihvatiti opterećenje ni da se izolacija neće sabiti. Vrsta podloge, razmak do nosivog zida, opterećenje i zaštita mjesta prodora od vode moraju se obraditi u projektnom detalju.
Može li se pergola postaviti bez oslanjanja na zid?
Možda, ali samo ako dokumentacija točnog modela dopušta takav raspored i projektant potvrdi oslonce na tlu. Dodavanje stupova samo po sebi ne znači da se zidni model može pretvoriti u samostojeći.
Tko treba pregledati spoj?
Projektant konstrukcije procjenjuje nosivi zid i spoj, dobavljač daje dokumentaciju konkretnog modela, a stručnjak za fasadni sustav provjerava obradu prodora. Njihove podatke treba uskladiti prije početka radova.
Kod izolirane fasade ključan je skriveni dio zida, a ne izgled završne obrade. Prikupite podatke o slojevima i modelu, tražite projektirani detalj pričvršćenja i uskladite ga sa stručnjacima za nosivu konstrukciju i fasadni sustav. Ako podloga ili dopušteni način oslanjanja nisu potvrđeni, nemojte improvizirati na mjestu montaže. Tek kada su spoj, prodor kroz fasadu i ostali oslonci obrađeni kao cjelina, možete donijeti informiranu odluku o položaju pergole.
