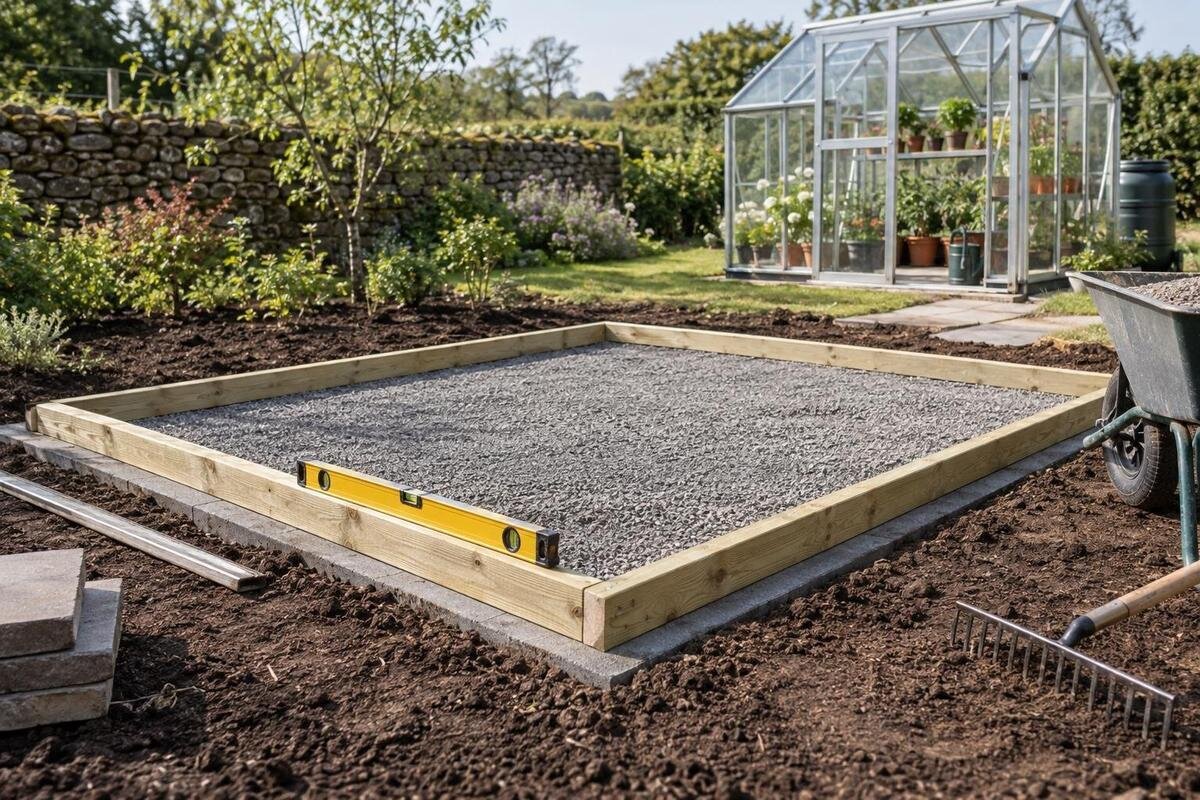

Zašto temelj staklenika mora biti ravan i pravokutan
Priprema temelja staklenika
Podloga za staklenik mora odgovarati nacrtu i po visini i po obliku: površina oslonca treba biti ravna, na propisanoj visini i pravilno izvedena tlocrta. Kod pravokutne osnove zato se, uz duljine stranica, provjeravaju obje dijagonale. One mogu otkriti iskošenost, ali same ne potvrđuju da je cijeli temelj ispravan. U nastavku su objašnjeni postupak mjerenja, posljedice odstupanja i pregled koji treba dogovoriti s montažerom prije sastavljanja. Ne postoji jedno dopušteno odstupanje koje vrijedi za sve modele.
Ravnost, vodoravnost i pravokutnost
Ravnost, vodoravnost i pravokutnost opisuju različita svojstva. Ravna površina nema lokalne izbočine i udubljenja koja prekidaju oslonac, ali može biti nagnuta. Vodoravnost opisuje položaj površine u odnosu na vodoravnu ravninu, dok pravokutnost opisuje kutove tlocrta. Kod pravilno izvedene pravokutne osnove kutovi su pravi, a duljine stranica odgovaraju nacrtu. U razgovoru se sve to često svodi na izraz „ravan temelj”, pa prije radova razjasnite što se točno provjerava. Izjava da je podloga ravna ne govori jesu li joj kutovi pravi, kao što ni točne duljine rubova ne potvrđuju da nema visinskih razlika. Pri dogovoru s izvođačem odvojite ta pitanja: kakva mora biti površina oslonca, na kojoj visini mora biti i kakav obris treba imati. Tako će izraz „pripremljen temelj” imati isto značenje za osobu koja ga izvodi i za osobu koja na njega postavlja konstrukciju.
Ta se svojstva zato provjeravaju zasebno. Libela ili drugi alat za provjeru visine može pokazati razliku između točaka, ali neće potvrditi jesu li kutovi tlocrta pravi; mjerenje dijagonala ne otkriva udubljenje u sredini niti previsoku točku. Jednako tako, osnova može imati odgovarajući obris, a ipak ne odgovarati visinskom zahtjevu iz uputa. Kontrolni plan neka navede gdje se provjerava ravnost, koje su visinske točke te kojim se mjerama potvrđuju stranice i kutovi. Utvrdite i tko će potvrditi svaku stavku, osobito ako podlogu priprema jedna osoba, a staklenik montira druga.
Što se događa kad je osnova iskošena
Temelj čiji je pravokutni tlocrt iskošen može imati stranice približno planirane duljine, a kutovi ipak neće biti pravi. Pri sastavljanju se tada možda neće poklopiti pripremljena osnova i položaji dijelova koji se spajaju. Montažer može uočiti da dijelovi ne naliježu kako bi trebali, da okvir treba pomicati ili da se spojevi ne poravnavaju kako je prikazano u uputama. To je razlog za ponovnu provjeru geometrije, a ne za privlačenje dijelova na silu. Nepravilnost može biti teže procijeniti kad montaža već počne jer tada treba razlikovati položaj konstrukcije od oblika temelja. Primjerice, poravnanje jednog ruba okvira s rubom podloge još ne pokazuje odgovara li i suprotni kut predviđenom položaju. Ako se okvir na jednoj strani uklapa, a na drugoj ne, treba usporediti izmjerene točke, a ne zaključiti da je pogrešan upravo dio koji se posljednji postavlja. Pregled prije sastavljanja omogućuje da se takvo neslaganje razjasni dok su svi rubovi još dostupni.
Odstupanje se može primijetiti i na otvorima: postavljanje vrata ili ispuna može biti otežano, a rubovi i spojevi ne moraju se poravnati ravnomjerno. Koliko je određena razlika važna ovisi o konstrukciji i uputama za konkretan model, pa nema jedne granice koja vrijedi za svaki staklenik. Nemojte pretpostaviti da će se problem riješiti zatezanjem vijaka, popunjavanjem razmaka ili sitnim prilagodbama tijekom montaže. Prije sastavljanja usporedite izmjere s nacrtom i prepustite procjenu montažeru. Ako nešto ne odgovara, zapišite što je izmjereno umjesto da mijenjate položaj dijelova napamet.
Provjera pravokutnosti mjerenjem dijagonala
Za pravokutnu osnovu označite kutove A, B, C i D redom duž oboda. Jedna dijagonala povezuje A i C, a druga B i D. Napravite jednostavnu skicu s tim oznakama kako bi bilo jasno na koje se kutove odnose zapisana očitanja. Na svakom kutu koristite istu vrstu referentne točke, primjerice sjecište oznaka koje odgovara određenom rubu na nacrtu. Mjerna traka treba ići ravno od jedne točke do druge; nemojte jednu udaljenost mjeriti od vanjskog ruba, a drugu od središta oznake. Prije očitanja provjerite oba kraja trake, osobito ako mjere dvije osobe. Široka ili nejasna oznaka ostavlja dvojbu o tome gdje mjerenje počinje, pa najprije razjasnite točku, a tek zatim zapišite rezultat. Za svaku dijagonalu navedite njezine krajnje točke i izmjerenu duljinu u istoj mjernoj jedinici. Ako ponavljate mjerenje, sačuvajte i prvo očitanje umjesto da ga odmah prepišete: usporedba će pokazati je li rezultat ponovljiv ili način mjerenja još treba uskladiti.
Ako duljine stranica odgovaraju nacrtu i osnova je zamišljena kao pravokutnik, jednake dijagonale dobar su pokazatelj da su kutovi pravilno postavljeni. Ako se izmjerene vrijednosti razlikuju, geometrija još nije potvrđena i treba provjeriti i mjerenje i položaj kutova. Jednakost dijagonala sama po sebi ne dokazuje sve: može se pojaviti i kod nekih četverokuta koji nisu pravokutnici, a ne govori ništa o visini podloge. Zato provjerite i stranice te ostale zahtjeve iz plana. Za aluminijski klasični staklenik primijenite crtež odabrane izvedbe, umjesto da obris zaključujete iz naziva proizvoda.
Crtež modela određuje mjerne točke
Mjerenje počinje crtežom za točan model, veličinu i izvedbu, a ne fotografijom ili podatkom o ukupnoj površini. Pronađite tlocrt osnove ili dokumentaciju za pripremu temelja i provjerite na koje se rubove odnose navedene kote, odnosno upisane dimenzije. U dokumentaciji mogu biti prikazani vanjski obrisi konstrukcije i zasebno mjesta oslonca; ako nije jasno koju liniju treba prenijeti na teren, zatražite objašnjenje prije radova. Obratite pozornost na početak i kraj svake kotne linije. Nemojte uspoređivati ukupnu širinu iz jednog prikaza s udaljenošću između drugih referentnih točaka na podlozi, čak i ako su brojke slične. Provjerite i orijentaciju crteža u odnosu na ulaz ili druge označene dijelove. Na radnoj skici označite istu stranu ulaza kako se pri obilasku temelja ne bi zamijenili lijevi i desni kut. Ako uz nacrt vodite bilješke, jasno odvojite prepisane projektne mjere od terenskih očitanja; tako će se odmah vidjeti što je zahtjev, a što izmjereno stanje.
Prenesite na teren referentne točke koje se mogu ponovno izmjeriti i označite ih tako da se ne pomaknu između mjerenja prve i druge dijagonale. Zapišite odakle je mjerena svaka stranica i gdje su bili postavljeni krajevi trake. Za aluminijske staklenike sa spremištem Limited Edition navedene su površine od 5,52 do 28,08 m², no za pripremu odabrane konfiguracije trebaju vam njezine konkretne tlocrtne mjere. Pri izboru zabilježite točnu veličinu i izvedbu koju razmatrate, pa uz nju povežite odgovarajući crtež. Tako podatke za usporedbu proizvoda nećete zamijeniti mjerama potrebnima izvođaču.
Redoslijed provjere pravokutne osnove
Kod tlocrta koji je nacrtan kao pravokutnik najprije usporedite duljine svih stranica s crtežom. Krenite od označenog kuta A i redom zapišite stranice AB, BC, CD i DA. Takav redoslijed olakšava provjeru da nijedna stranica nije preskočena ili zabilježena dvaput. Ako se duljine nasuprotnih rubova ne podudaraju s planom, provjerite je li pogrešno prenesena mjera ili pomaknuta oznaka. Zatim izmjerite dijagonale AC i BD. Ako se razlikuju, nemojte korigirati položaj kuta samo kako biste izjednačili te dvije vrijednosti: pritom treba sačuvati i propisane duljine stranica. Promjenu uskladite s osobom koja izvodi podlogu, a nakon korekcije ponovite cijeli niz mjerenja. U novom zapisu zadržite iste oznake kutova kako biste mogli usporediti stanje prije i poslije promjene. Ovakav redoslijed daje pregled cjeline, umjesto niza pojedinačnih očitanja za koja se poslije ne zna na koji se rub odnose.
Nemojte zaključiti da je osnova pravilna zato što jedna stranica ili jedna dijagonala odgovara nacrtu. Potrebno je sagledati sve četiri stranice, položaj kutova i zahtjeve za visinu, jer pomak jednog kuta može promijeniti više mjera odjednom. Ako je temelj već izveden, nemojte ga samostalno prepravljati bez stručne procjene. Kod staklenika Bloomcabin Prestige s metalnim temeljem naziv proizvoda pomaže prepoznati odabranu izvedbu, ali ne zamjenjuje nacrt i upute za mjerenje. Zatražite od montažera da potvrdi koje točke treba kontrolirati i kakvo se odstupanje može prihvatiti.
Primjer pregleda za dogovor s montažerom
Primjer postupka koji treba unaprijed uskladiti s montažerom: uzmite crtež točnog modela i dogovorite četiri kontrolne točke koje će se koristiti na podlozi. U zapis unesite duljine stranica i obje dijagonale prema tim oznakama, način mjerenja te provjere ravnosti i visina koje traži dokumentacija. Montažer treba potvrditi referentne točke i dopušteno odstupanje prije nego što se prema tom postupku donese odluka o montaži. Nemojte preuzimati toleranciju s drugog projekta jer se može odnositi na drukčiji model ili način izvedbe. Zabilježite i naziv odabrane varijante, primjerice aluminijskog staklenika limited edition, kako se ne bi pomiješale različite upute.
Zamislite da izmjerene stranice odgovaraju nacrtu, ali se dijagonale razlikuju. U zapis nemojte unijeti samo zaključak „temelj je iskošen”, nego navedite koja je dijagonala dulja, između kojih je točaka mjerena i kolika su oba očitanja. Najprije ponovno provjerite krajnje točke i ponovite mjerenje. Ako ponovljena očitanja nisu međusobno usklađena, način mjerenja još treba razjasniti; ako se razlika ponavlja, montažeru možete pokazati jasan nalaz za usporedbu s dogovorenim kriterijem. On može procijeniti treba li korigirati podlogu ili zatražiti dodatnu stručnu procjenu. U bilješci odvojite izmjereno stanje od prijedloga korekcije: prvo opisuje što je zatečeno, a drugo što tek treba učiniti. Nakon dogovorene korekcije ponovite provjere stranica, obiju dijagonala, ravnosti i visina te unesite nove vrijednosti uz datum. Primjer završava potvrdom rezultata, a ne samom činjenicom da je neki kut pomaknut. Time se ne pretpostavlja univerzalna tolerancija niti se ovaj zamišljeni pregled predstavlja kao odobrenje za određenu izvedbu.
Kontrola izvedene podloge
Gotovu podlogu pregledajte na mjernim točkama dogovorenima s montažerom, a ne samo pogledom s udaljenosti. Provjerite visinske razlike i pregledajte rubove te mjesta oslonca na kojima bi izbočina, udubljenje ili prekid mogli ometati nalijeganje konstrukcije. Upotrijebite alat i način provjere iz uputa ili one koje preporuči izvođač, a rezultat zabilježite uz točku na kojoj je izmjeren. Ako je dodan završni sloj, mjerite površinu na koju će se postaviti konstrukcija, ne privremenu ili skrivenu razinu ispod nje. U bilješci jasno navedite što ste pregledali: površinu oslonca konstrukcije ili unutarnju podnu površinu. Nemojte pretpostaviti da očitanje na jednom mjestu opisuje oba područja. Jednako tako, uredan izgled središta podloge ne govori u kakvom su stanju rubovi na koje konstrukcija treba nalegnuti. Pregled zato povežite s označenim mjestima oslonca na crtežu i zabilježite točan položaj svake uočene nepravilnosti, umjesto opće napomene da podloga nije ravna.
Fotografirajte označene kutove i mjerne točke tako da se vidi što se provjerava, ali fotografiju nemojte smatrati zamjenom za brojčane rezultate ili stručni pregled. Korisno je povezati oznaku fotografije s odgovarajućom stavkom zapisnika, kako bi montažer znao prikazuje li snimka kut A, mjesto oslonca ili uočeno udubljenje. Za prostrani staklenik Orangerie navedene su površine od 47 do 70 m². U evidenciji ipak navedite točno odabranu veličinu, a ne samo naziv raspona. Snimka cijele podloge daje pregled položaja oznaka, dok snimka pojedinog mjesta objašnjava zabilježenu nepravilnost. Uz fotografije zadržite izmjerene vrijednosti kako bi vizualni prikaz i zapis opisivali isto stanje.
Kako provjeriti tlocrt koji nije pravokutan
Pravilo o jednakim dijagonalama odnosi se na provjeru pravokutnog tlocrta, a ne na svaki mogući oblik osnove. Ako crtež prikazuje istake, uvučene dijelove, više lomova ili drukčiji raspored kutova, dvije dijagonale ne mogu same potvrditi cijelu geometriju. Označite svaki vrh prema planu i utvrdite koje su stranice, kutovi i udaljenosti predviđene za kontrolu. Osnovu sastavljenu od više dijelova nemojte svesti na jedan pravokutnik samo zato što je jednostavnije izmjeriti ga: tako se mogu previdjeti dijelovi koji također moraju odgovarati nacrtu.
Za T-model staklenika Orangerie tražite tlocrt konkretne izvedbe i provjerite kako su u njemu definirani obris i mjerne točke. Na radnoj skici zadržite sve lomove obrisa te jasno povežite svaku zapisanu mjeru s njezinim početkom i krajem. Ako dokumentacija predviđa provjeru pojedinih dijelova osnove, rezultate vodite zasebno, uz njihove oznake iz plana. Nemojte dvije udaljenosti nazvati dijagonalama cijelog tlocrta ako zapravo povezuju samo kutove jednog njegova dijela. Kod takva zapisa druga osoba mora moći prepoznati što je izmjereno bez nagađanja. Ako dokumentacija ne pokazuje kako provjeriti osnovu ili se oznake ne mogu jednoznačno prenijeti na teren, prije radova zatražite tumačenje proizvođača ili montažera. Ne dodajte vlastite kontrolne mjere kao zamjenu za one koje su potrebne prema planu.
Zapisnik mjerenja olakšava primopredaju
Zapisnik pomaže osobi koja je pripremila temelj i montažeru usporediti nalaze bez oslanjanja na sjećanje. Upišite naziv i odabranu veličinu modela, datum mjerenja, korištene referentne točke, planirane mjere iz crteža i stvarno izmjerene vrijednosti. Za pravokutni tlocrt neka budu navedene obje dijagonale, a ne samo napomena da je osnova provjerena. Dodajte fotografije s označenim kutovima i zabilježite je li mjerenje obavljeno prije ili nakon završne obrade. Tako se može utvrditi odnosi li se razlika na promjenu površine, očitanje ili drukčije početne točke.
Sačuvajte i verziju crteža prema kojoj je pregled proveden. Ako se promijeni veličina ili izvedba staklenika, označite prethodni zapis kao zapis za raniji odabir, umjesto da u njemu samo prepravite naziv proizvoda. Za staklenik u obliku piramide Bloomcabin Oasis također povežite zapis s tlocrtom pripadajuće izvedbe; naziv proizvoda nije osnova za automatsku primjenu pravila za pravokutnik. Pri primopredaji zajedno prođite stavke koje su izmjerene, one koje su naknadno korigirane i eventualna otvorena pitanja. Jasno razlikujte „izmjereno”, „potrebna korekcija” i „ponovno provjereno”, kako se bilješka o planiranom popravku ne bi zamijenila potvrdom izvedenog stanja. Ako neka točka nije bila dostupna, to izričito navedite umjesto da ostavite nejasno prazno mjesto. Evidencija ne zamjenjuje stručnu procjenu, ali omogućuje izvođaču i montažeru da uspoređuju iste točke i iste mjere te znaju koje stavke još nisu zaključene.
Kada montažu treba odgoditi
Odgodite montažu ako kutovi vidljivo odstupaju, ako dijagonale ne odgovaraju kriteriju koji ste dogovorili ili ako se mjere s terena ne mogu uskladiti s crtežom. Isto vrijedi kada se visine pojedinih točaka razlikuju više nego što dopušta potvrđeni kriterij ili kada završna obrada promijeni rubove prema kojima ste mjerili. Nemojte sami odlučiti da je razlika zanemariva: dopušteno odstupanje ovisi o uputama za model i procjeni osobe odgovorne za montažu. Zabilježite stanje i dogovorite pregled ili ispravak prije nego što nastavite sa sastavljanjem.
Položaj uz zid ne uklanja potrebu za provjerom tlocrta i oslonca prema nacrtu, pa se i za zidni staklenik mjerne točke određuju prema konkretnoj izvedbi. Nemojte pretpostaviti da postojeći zid sam po sebi potvrđuje ispravan kut ili visinu podloge. Ako se stanje na terenu ne slaže s nacrtom, u dogovoru o nastavku rada jasno navedite što treba razjasniti: položaj kuta, duljinu stranice, visinu oslonca ili nešto drugo. Tako će izvođač znati zbog koje je provjere montaža odgođena. Nastavite kada je sporna stavka riješena i kada montažer potvrdi prihvatljivost podloge za odabranu izvedbu, a ne samo zato što su dijelovi već dopremljeni ili je termin montaže započeo.
Česta pitanja
Može li temelj biti ravan, ali nepravokutan?
Može. Površina može biti glatka i vodoravna, a tlocrt joj ipak može biti iskošen, primjerice u obliku paralelograma. Ravnost i visine provjeravaju se odvojeno od duljina stranica i položaja kutova.
Kako se mjere dijagonale temelja?
Na pravokutnom tlocrtu označite četiri kuta i izmjerite udaljenost između svakog para nasuprotnih kutova. Za obje dijagonale koristite iste vrste referentnih točaka i zapišite rezultate kako biste ih mogli usporediti s nacrtom.
Moraju li dijagonale biti potpuno jednake?
Kod idealnog pravokutnika jesu, ali stvarno mjerenje ovisi o točnosti oznaka i alata. Dopuštenu razliku odredite prema dokumentaciji konkretnog modela i dogovoru s montažerom. Jednake dijagonale same ne potvrđuju visinu ni ravnost podloge.
Koliko odstupanje temelja može biti dopušteno?
Ne postoji jedna vrijednost koja vrijedi za sve staklenike. Provjerite upute proizvođača za odabranu izvedbu i zatražite od montažera da potvrdi prihvatljivo odstupanje prije početka montaže. Nemojte procjenjivati da je razlika zanemariva samo po osjećaju.
Kako provjeriti osnovu koja nije pravokutna?
Slijedite tlocrt konkretnog modela i provjerite označene stranice, kutove i mjerne točke. Pravilo o jednakim dijagonalama služi za provjeru pravokutnog tlocrta i nije samostalna potvrda geometrije osnove drukčijeg oblika.
S geometrijskog je gledišta podloga spremna za montažu kada njezina ravnost, visine i tlocrt odgovaraju dokumentaciji odabranog modela. Kod pravokutne osnove obje su dijagonale važan dio provjere, ali treba ih usporediti zajedno s duljinama stranica i ostalim mjerenjima. Ponovljiva mjerenja, jasno označeni kutovi i zapis rezultata omogućuju da se neslaganje razjasni prije sastavljanja. Tako se konstrukcija postavlja na provjerenu osnovu, umjesto da se njezinim pomicanjem ili zatezanjem pokušava nadoknaditi pogrešan oblik temelja.
