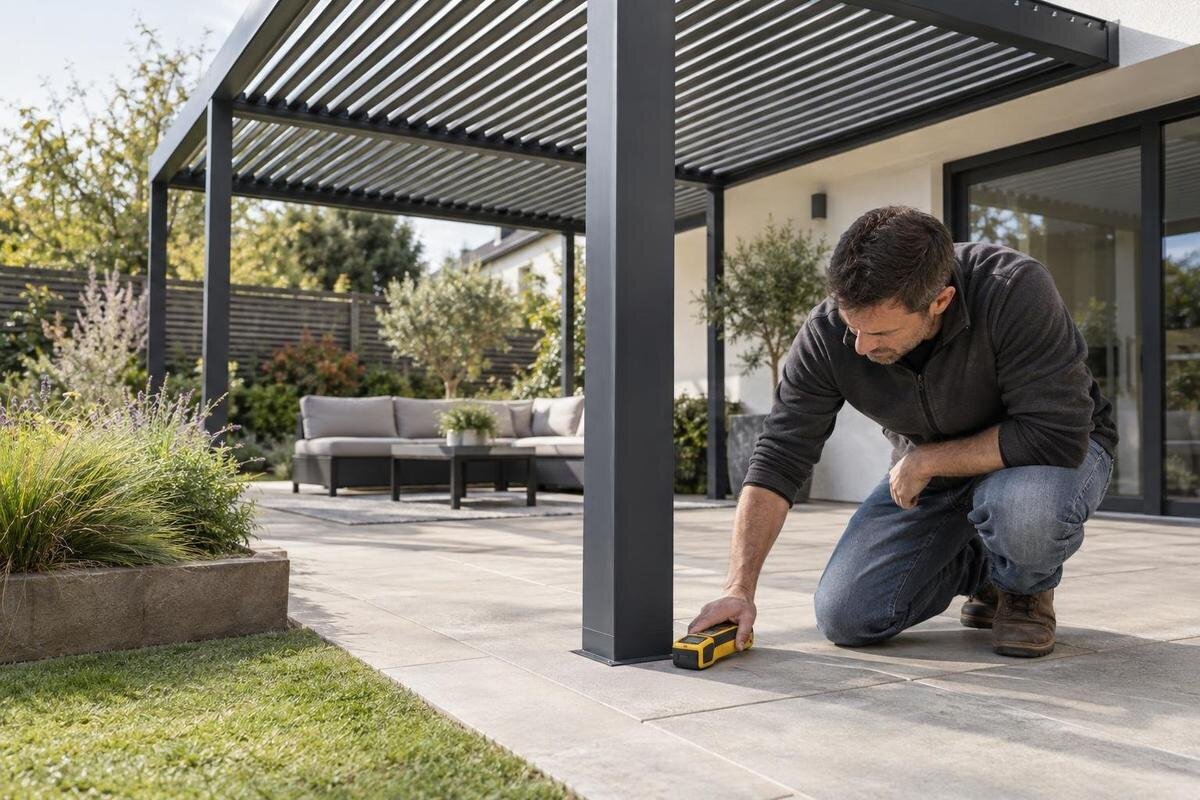

Skrivene cijevi i kabeli: provjera mjesta za pergolu prije bušenja
Planiranje mjesta za pergolu
Prije postavljanja pergole pitanje gdje će stajati stupovi treba povezati s drugim: što se nalazi ispod ili unutar svake planirane točke bušenja? Vodovodne i odvodne cijevi, električni i komunikacijski kabeli, navodnjavanje ili naknadno izvedeni vodovi ne moraju biti prikazani na jednom nacrtu. Zato najprije utvrdite raspored oslonaca i obuhvat iskopa, a zatim usporedite dokumentaciju s pregledom i stručnim lociranjem instalacija na lokaciji. Položaj sidara dogovara se tek kad su poznate trase, područja nesigurnosti i ograničenja za radove.
Najprije odredite mjesta oslonaca i sidara
Za početnu provjeru mjesta za stupove pretvorite plan pergole u mjerljiv tlocrt: prikažite vanjske rubove, osi stupova, predviđene točke oslonca te površinu koju će zauzeti temelj ili otvor za sidro. Ukupna površina proizvoda ili fotografija postavljene pergole ne pokazuje položaj sidara. Za odabrani model, primjerice bioklimatsku pergolu Bloomcabin, zatražite nacrt montaže i raspored oslonaca za upravo tu konfiguraciju. Provjerite odnosi li se nacrt na željenu izvedbu i prikazuje li mjere koje se mogu prenijeti na teren. Zabilježite i datum ili oznaku verzije dokumenta, osobito ako se mijenja širina ili smjer postavljanja. Svakom osloncu dodijelite jasnu oznaku koju ćete upotrebljavati i na fotografijama te u bilješkama s pregleda. Odvojeno navedite mjere preuzete iz nacrta i one izmjerene na lokaciji. Ako neka mjera nedostaje, ostavite je označenu kao otvoreno pitanje, umjesto da je procjenjujete prema slici proizvoda.
Na tlocrtu odvojite putanju svrdla od cijelog obuhvata iskopa. Temelj ili priprema podloge može zauzeti veću zonu od rupe za vijak, dok se pri sidrenju u postojeću ploču provjeravaju točno mjesto bušenja i sastav podloge. Ucrtajte pergolu prema trajnim orijentirima, primjerice kutu zida, rubu ploče, slivniku ili šahtu, kako bi se mjere mogle ponoviti i usporediti. Uzmite u obzir i prostor potreban za radni alat, a ne samo konačan položaj stupa. Ako se promijene dimenzije ili smjer montaže, ponovno provjerite raspored. Nemojte pretpostaviti da je rub ploče ujedno i granica podloge na koju se pergola može sidriti.
Prikupite nacrte i provjerite što obuhvaćaju
Prikupite sve što pokazuje kako su izvedeni zemljište, terasa ili zid: nacrte izvedenog stanja, planove instalacija, zapise o ranijim radovima i fotografije snimljene prije nego što su vodovi prekriveni. Pitajte vlasnika ili upravitelja objekta, izvođače radova na kući i vrtu te, gdje je primjereno, pružatelja usluge ili osobu zaduženu za pojedinu instalaciju. Nemojte se ograničiti na vodovod i električnu mrežu: mogu postojati odvodnja, oborinske cijevi, navodnjavanje, vrtna rasvjeta, komunikacijski kabeli ili napajanje vanjske opreme. Uz svaki dokument zapišite izvor i datum, kako biste razlikovali izvedeno stanje od početnog projekta.
Dokumentacija je polazište za provjeru, a ne dokaz da je teren i danas jednak nacrtu. Nakon prvotne gradnje mogu se dodati rasvjeta, navodnjavanje, drenaža ili kabel do pomoćnog objekta, a takvi radovi ne moraju biti ucrtani u plan kuće ili javne mreže. Nacrt može prikazivati samo dio instalacije, biti u drugom mjerilu ili završavati na granici parcele, dok se privatni odvojak nastavlja kroz dvorište. Usporedite oznake s vidljivim priključcima, poklopcima, ormarićima i mjestima ulaska u zid, ali ih tretirajte samo kao tragove. Ako trasa nije dokumentirana, označite je kao nepoznatu umjesto da je pretpostavite. Pri prikupljanju podataka za model pergole Bloomcabin držite nacrt proizvoda odvojeno od nacrta postojećih instalacija: svaki odgovara na drugo pitanje. Uz starije planove zapišite poznate naknadne zahvate i dijelove dvorišta koje ti planovi ne obuhvaćaju. Tako ćete stručnjaku predati pregled dostupnih podataka i jasno navesti gdje dokumentacija ne daje odgovor, bez pokušaja da praznine popunite nagađanjem.
Usporedite nacrt pergole s instalacijama
Uskladite situacijski nacrt pergole s dostupnim planovima instalacija prema istoj orijentaciji, mjerilu i nekoliko pouzdanih referentnih točaka. Usporedba može pokazati prolazi li poznata trasa kroz predviđenu stopu, bušotinu ili radni prostor, ali ne potvrđuje stvarni položaj ni dubinu voda. Kod zidne pergole Bloomcabin uključite i dio zida na kojem se planira pričvršćivanje. U toj zoni mogu prolaziti kabeli, cijevi ili druge instalacije koje nisu vidljive na planu vrta, pa pregled tla sam po sebi nije dovoljan. Za svaku točku bušenja provjerite postoji li nacrt koji obuhvaća upravo taj dio zida ili podloge.
Na planu razlikujte instalacije potvrđene na terenu od onih koje su preuzete iz starog nacrta ili pretpostavljene prema položaju poklopca. Nemojte ravnu liniju između dva vidljiva elementa smatrati dokazom trase: vod može skrenuti, promijeniti dubinu ili biti položen naknadno. Ako su dokumenti u različitim mjerilima, provjerite njihove dimenzije prije usporedbe. Rezultat treba biti popis mjesta koja se moraju pregledati na lokaciji, uključujući svaku predviđenu točku bušenja i cijeli obuhvat iskopa. Svaku uočenu nepodudarnost povežite s oznakom konkretnog oslonca i navedite koji se podaci ne podudaraju. Primjerice, odvojite nejasan položaj trase od nejasne mjere na nacrtu pergole, jer se ta pitanja ne rješavaju istom provjerom. Nemojte ih objediniti u općenitu bilješku da mjesto treba pregledati; zapišite što točno ostaje nerazjašnjeno. Tako stručnjak za lociranje zna što treba tražiti, a osoba koja odobrava sidrenje vidi gdje je potreban dodatni odgovor.
Na terenu locirajte vodove odgovarajućom metodom
Za provjeru na terenu obratite se stručnjaku za lociranje instalacija ili odgovarajućem izvođaču koji može objasniti što njegova oprema može otkriti. Ovisno o vrsti voda, materijalu i podlozi, mogu se primijeniti različiti postupci, primjerice elektromagnetsko lociranje, georadar ili kombinacija metoda. Postupak namijenjen metalnim vodovima ne mora pouzdano prikazati plastičnu cijev. Unaprijed pokažite nacrt pergole, predložene položaje sidara i planirani iskop, umjesto da zatražite samo općenito snimanje vrta. Provjera treba obuhvatiti točno područje budućih radova, a po potrebi i zid u koji se planira bušiti.
Zatražite nalaz koji jasno razlikuje detektirane trase, procijenjeni smjer i dubinu te dijelove koji nisu mogli biti potvrđeni. Pitajte koja je metoda primijenjena, koja su njezina ograničenja u toj podlozi i koliko su pouzdane pojedine oznake; dubina prikazana instrumentom može biti procjena, a ne precizno mjerenje. Armirani beton, više slojeva, bliski vodovi ili promjenjivo tlo mogu otežati tumačenje, ovisno o opremi. Ako nema signala, to samo po sebi ne dokazuje da ispod nema instalacije. U nalazu treba razlikovati pregledano mjesto bez detektiranog voda od mjesta koje uopće nije bilo dostupno za pregled. Prije dolaska stručnjaka dogovorite pristup svim predviđenim točkama, uključujući one uz zid ili postojeću opremu. Ako dio područja ostane nedostupan, zabilježite njegov položaj i razlog izostanka pregleda, kako se kasnije ne bi pogrešno smatrao provjerenim. Kad su rezultati nejasni, zatražite dodatnu provjeru ili drugu metodu, a ne probno bušenje.
Označite trase i područja nesigurnosti
Oznake na terenu trebaju sadržavati više informacija od same crte. Dogovorite legendu koja razlikuje trasu utvrđenu na lokaciji, trasu preuzetu iz dokumentacije i područje u kojem položaj ostaje nepoznat. Nemojte se oslanjati samo na boje: njihovo značenje može ovisiti o izvođaču ili načinu označavanja, pa uz njih treba postojati pisano objašnjenje. Označite i mjesta na kojima instalacija ulazi u zgradu, prelazi preko budućeg temelja ili prolazi uz zid koji se planira bušiti. Fotografirajte oznake zajedno s prepoznatljivim rubom ploče ili kutom kuće, prije nego što ih priprema gradilišta izbriše ili zakloni. Uz širi prikaz prostora sačuvajte i detalje pojedinih oslonaca, s oznakama koje odgovaraju nacrtu. Zabilježite smjer snimanja kako se fotografije s različitih strana ne bi pogrešno tumačile. Fotografija treba pomoći povezati oznaku s mjestom na planu, a ne stvarati dojam da je položaj voda poznat preciznije nego što nalaz navodi.
Na nacrtu zabilježite datum snimanja, tko je obavio lociranje, primijenjenu metodu i granice pregledanog područja. Ako stručnjak navede zonu nesigurnosti, prenesite je kao zonu, a ne kao tanku crtu koja djeluje preciznije nego što mjerenje dopušta. Nemojte izmišljati univerzalni razmak od voda; zatražite da potrebnu udaljenost, u odnosu na predložene radove, odrede odgovorni stručnjak i osoba zadužena za instalaciju. Pri provjeri Bloomcabinove bioklimatske pergole usporedite oznake s rasporedom oslonaca za odabranu izvedbu, a ne samo s njezinim vanjskim rubom. Tako se prije odluke može utvrditi je li predloženi raspored uopće moguć.
Riješite preklapanje trase i sidra prije radova
Ako se trasa preklapa s točkom sidrenja ili područjem iskopa, nemojte odmah označiti sidro nekoliko centimetara dalje. Najprije provjerite može li se prilagoditi položaj pergole ili raspored oslonaca bez odstupanja od odobrenog nacrta. Kod zidne pergole Bloomcabin promjenu točke pričvršćenja treba provjeriti i u odnosu na stvarne instalacije u zidu, a ne samo na tlocrt. Ponekad se može promijeniti položaj cijele konstrukcije; u drugim slučajevima bit će potrebna nova stručna procjena ili drukčije rješenje sidrenja. Moguće rješenje ovisi o konkretnoj izvedbi i podlozi, a ne samo o udaljenosti od voda.
Razlikujte pomicanje cijelog rasporeda od samovoljnog premještanja jedne stope ili bušotine. Izmijenjen razmak može odstupati od projektnog rješenja i opteretiti mjesta koja nisu predviđena za sidrenje; nemojte zaključiti da je promjena prihvatljiva samo zato što se vizualno uklapa. Zatražite potvrdu projektanta, proizvođača ili kvalificiranog instalatera za novi položaj i usklađen nacrt sidrenja. Ako je nužno premjestiti cijev ili kabel, to dogovorite s osobom odgovornom za instalaciju i odgovarajućim stručnjakom. Nemojte vodove sami pomicati ili prekrivati kako bi odgovarali već odabranoj točki.
Iskop planirajte prema potvrđenim trasama
Iskop planirajte prema trasi i cijelom obuhvatu zemljanih radova, a ne samo prema mjestu na kojem će se vidjeti stup. U plan unesite dimenzije svake jame ili područja pripreme, pristup radne opreme i mjesta na kojima će se uklanjati zemlja. Tako možete provjeriti zahvaća li rad poznati vod i izvan same bušotine. Za Bloomcabinovu pergolu upotrijebite nacrt sidrenja koji odgovara odabranom modelu, a stručnjaku za lociranje pokažite raspored prije dogovora o iskopu. Ako izvođač još nema precizan plan, najprije uskladite projekt, umjesto da se položaj i dubina određuju tijekom kopanja.
Dogovorite redoslijed radova, osobu koja provjerava oznake i postupanje ako se pronađe nepoznata prepreka. U označenim područjima i zonama nesigurnosti nemojte samoinicijativno istraživati kopanjem; za odabir alata, način otvaranja tla i potrebne mjere zaštite zatražite upute stručnjaka koji poznaje konkretan vod i podlogu. Ne postoji jedna univerzalna udaljenost od instalacije ni jedna dubina temelja prikladna za svaku lokaciju. U rasporedu jasno odvojite provjeru instalacija od početka zemljanih radova. Neriješeno mjesto ne treba prepustiti ekipi da ga razjasni usput kako bi održala dogovoreni tempo. Ako provjera zahtijeva promjenu plana, prije nastavka uskladite i obuhvat posla, umjesto da se izvođaču prenese samo nova oznaka na tlu bez objašnjenja što je promijenjeno. Ako se prije iskopa promijene položaj ili opseg radova, provjerite treba li ponoviti lociranje. U radnom planu navedite kome se izvođač obraća ako stvarno stanje ne odgovara oznakama.
Provjerite podlogu i odobreni način sidrenja
Lociranje pokazuje gdje bi se instalacija trebala nalaziti prema raspoloživim podacima, ali ne potvrđuje da je podloga prikladna za pergolu. Prije konačnog određivanja položaja sidara pribavite procjenu konstrukcije i podloge, odobreni nacrt sidrenja te podatke o sastavu podloge na mjestima oslonaca. To je osobito važno ako je površina popločena, a ispod nje mogu biti nasip, postojeća ploča ili druga konstrukcija koja se ne može procijeniti pogledom. Za bioklimatsku pergolu Bloomcabin zatražite dokumentaciju za odabranu izvedbu i konkretnu lokaciju, a ne samo općenit prikaz proizvoda. U bilješkama jasno odvojite ono što je vidljivo na površini od onoga što je utvrđeno o slojevima ispod nje. Ako se podatak o podlozi odnosi samo na jedan dio terase, navedite taj obuhvat. Nemojte ga bez provjere pripisati svim osloncima samo zato što završna obloga svugdje izgleda jednako; procjena treba obuhvatiti planirana mjesta sidrenja.
Nemojte iz općeg nacrta zaključivati promjer ili dubinu bušotine, dimenziju temelja ni vrstu sidra. Rješenje ovisi o modelu, podlozi, načinu montaže i stručnoj procjeni, pa jedna veličina temelja ne odgovara svim lokacijama. Ako se otkriju šupljine, ispune, pukotine ili nepoznati slojevi, prijavite ih prije nego što se odobri način sidrenja. Nalaz o instalacijama uskladite s osobom koja procjenjuje konstrukciju: vod može biti izvan točke sidrenja, dok podloga i dalje zahtijeva zasebnu provjeru. Oslonci i trase trebaju biti prikazani na međusobno usklađenim planovima.
Postupite oprezno ako se pojavi nepoznat vod
Ako se nakon uklanjanja pločnika ili tijekom iskopa pojavi cijev, kabel, zaštitna cijev ili nepoznata prepreka koja nije prikazana na planu, zaustavite rad na tom mjestu. Nemojte je rezati, izvlačiti, savijati ni prekrivati kako biste nastavili prema starom rasporedu. Obavijestite voditelja radova i osobu odgovornu za instalaciju te zatražite utvrđivanje trase od odgovarajućeg stručnjaka. Kod radova uz Bloomcabinovu zidnu pergolu isto vrijedi za vod pronađen pri bušenju zida: nemojte pretpostaviti da je kabel napušten samo zato što se ne nalazi u nacrtu.
Nakon identifikacije zabilježite mjesto i smjer voda, zatražite ažuriranje plana i ponovno uskladite položaj sidara s odgovornom osobom. Nemojte nastaviti samo na temelju usmene upute da se sidro pomakne; novu točku treba provjeriti u odnosu na podlogu, instalaciju i odobreni način sidrenja. Sačuvajte fotografije prije zatvaranja iskopa, uz mjerilo ili poznatu referentnu točku, i dostavite ih svima koji izrađuju ili odobravaju izmjenu. Ako postoji naznaka oštećenja ili neposredne opasnosti, udaljite se i kontaktirajte odgovarajuću stručnu ili hitnu službu.
Uskladite dokumentaciju prije početka radova
Prije dolaska ekipe pripremite jedan važeći skup dokumentacije: tlocrt pergole s položajima oslonaca, nacrt sidrenja, plan i nalaz lociranja, popis poznatih instalacija te označene zone nesigurnosti. Uz svaki nalaz navedite datum i obuhvat kako se starija snimka ne bi zamijenila novijom. Uključite informacije o podlozi, procjeni konstrukcije te dogovorenom opsegu iskopa i bušenja. Ako su različiti stručnjaci izradili odvojene nacrte, provjerite koriste li isto mjerilo, orijentaciju i verziju rasporeda. Fotografije oznaka priložite uz plan, ali njima nemojte zamijeniti dokumentirane mjere. Na popisu dokumenata naznačite koji je nacrt zamijenjen novijim i uklonite zastarjele radne kopije iz kompleta namijenjenog izvođaču. Uz izmjene kratko navedite na koje se oslonce odnose. Otvorena pitanja držite na zasebnom, jasno označenom popisu kako se prijedlog položaja ili nepotvrđena trasa ne bi zamijenili konačnim dogovorom za početak radova.
Prije početka rada prođite plan s izvođačem i pokažite mu oznake na terenu, uključujući mjesta na kojima vodovi nisu potvrđeni. Dogovorite tko odobrava promjenu položaja i koga treba obavijestiti ako se oznaka izgubi, pronađe nova prepreka ili se opseg radova proširi. Oznake koje su izbrisane nemojte obnavljati po sjećanju, nego prema dokumentiranom mjerenju ili novoj provjeri. Ako se promijene pergola, točke oslonca ili plan iskopa, ponovno uskladite nacrte prije nastavka. Tako će svi sudionici raditi prema istim podacima, a nalaz lociranja neće ostati izdvojena informacija koju ekipa može pogrešno protumačiti.
Česta pitanja
Je li dovoljan nacrt instalacija?
Ne. Nacrt može biti zastario, prikazivati samo dio mreže ili izostaviti privatne vodove izvedene za vrt. Upotrijebite ga kao polazište za lociranje, usporedite ga s vidljivim priključcima i zatražite potvrdu trase prije određivanja položaja bušenja ili iskopa.
Može li detektor potvrditi da na mjestu nema vodova?
Ne nužno. Rezultat ovisi o vrsti instalacije, materijalu i podlozi te o odabranoj metodi. Izostanak signala nije dokaz da vodova nema. Zatražite objašnjenje što je pregled mogao otkriti i koje su zone ostale neprovjerene; ako postoji dvojba, potrebna je dodatna stručna provjera.
Treba li locirati instalacije i ako se planira samo iskop?
Da. Iskop može zahvatiti širu površinu od same rupe za sidro, a instalacija se može nalaziti uz planiranu točku ili unutar područja zemljanih radova. Stručnjaku za lociranje zato pokažite cijeli predviđeni obuhvat iskopa i objasnite gdje će se raditi, a ne samo gdje će stajati stup.
Mogu li pomaknuti sidro nekoliko centimetara da izbjegnem vod?
Nemojte ga pomicati na svoju ruku. Izmijenjen položaj treba provjeriti prema nacrtu sidrenja, konstrukciji i stvarnoj podlozi. Zatražite potvrdu projektanta, proizvođača ili kvalificiranog instalatera za novu točku. Sama činjenica da je mjesto dalje od označene trase ne potvrđuje da je prikladno za sidrenje.
Što učiniti ako se tijekom radova pojavi nepoznata cijev ili kabel?
Zaustavite rad na tom mjestu i nemojte vod dirati, rezati, pomicati ni prekrivati. Obavijestite voditelja radova i osobu odgovornu za instalaciju te zatražite utvrđivanje trase. Prije nastavka ažurirajte plan i provjerite izmijenjene točke sidrenja; u slučaju naznake neposredne opasnosti udaljite se i kontaktirajte odgovarajuću službu.
Za postavljanje pergole nije dovoljno osloniti se na to što se na površini ne vide instalacije: treba povezati nacrt oslonaca, stanje podloge i pouzdano locirane vodove. Dokumentacija usmjerava provjeru, dok nalaz s terena pokazuje što još treba razjasniti; nijedno od toga samo po sebi ne opravdava proizvoljno premještanje sidra. Kada su trase, zone nesigurnosti i odobreni način sidrenja prikazani na usklađenim planovima, svi izvođači mogu raditi prema istim podacima. Ako se raspored ne može pouzdano uskladiti s instalacijama, bolje je odgoditi bušenje i doraditi projekt nego provjeravati pretpostavku svrdlom.
