Spojne fuge prozora: brtvene trake, brtvljenje i izolacija
Planiranje spoja prozora
Kod zamjene prozora najprije se obično govori o okviru, ostakljenju i podjeli krila. Međutim, spojna fuga odlučuje i o tome funkcionira li novi element kao dio zida: nalazi se oko okvira, između prozora i građevinske konstrukcije, te mora pouzdano povezati pomake, neravnine, vlagu i temperaturne razlike. Kvalitetan prozor ne može potpuno ispuniti svoju funkciju uz loše planiran spoj. Zato se o fugi ne bi trebalo odlučivati tek na gradilištu, nasumičnom pjenom i brtvilom. Potrebno je uskladiti položaj prozora, sastav zida, pričvršćenje, unutarnje brtvljenje, izolacijski materijal i vanjsku zaštitu od vremenskih utjecaja. Ovaj vodič objašnjava zadaće pojedinih slojeva i pitanja koja treba razjasniti prije narudžbe, izmjere i ugradnje.
Spojnu fugu shvatite kao sučelje
Spojna fuga nije samo rub oko prozora niti tek vizualna završna linija. Ona povezuje dva dijela građevine koja se mogu različito ponašati: okvir prozora i špaletu od ziđa, betona, drva ili višeslojnog zida. Razmak je potreban zbog tolerancija, pričvršćenja i funkcionalnih slojeva. Njegova širina i geometrija stoga pripadaju izmjeri i planiranju montaže. Tko naruči samo prema svijetlom otvoru u zidu, bez žbuke, izolacije, postojećih dosjeda, vodilica roleta ili prozorske klupčice, važne odluke prebacuje na dan montaže. Osobito kod obnove stare brtve, neravne špalete i skrivena oštećenja mogu promijeniti predviđeno rješenje.
Procjenjujte prozor i spoj kao zajednički sustav. Kod jednokrilnog prozora koji se otvara prema unutra moraju se uskladiti smjer otvaranja, okovi, unutarnja prozorska klupčica i kasnija unutarnja izvedba spoja. Pri obnovi najprije treba utvrditi ostaje li novi element u postojećoj ravnini ili se postavlja drukčije u zidu. Iz toga proizlaze duljina i pristupačnost spojnih površina, položaj pričvrsnih točaka te prijelaz prema žbuci ili fasadnoj izolaciji. Presjek kroz gornji dio, bočnu špaletu i donji dio obično govori više od napomene „montaža uključena”. Ta tri područja detaljno razmotrite odvojeno jer nemaju istu zadaću.
Ispravno tumačenje načela triju razina
Kao model planiranja pokazala se korisnom podjela na tri funkcionalne razine. Sloj sa strane prostorije treba ograničiti nekontrolirani prijenos toplog, vlažnog unutarnjeg zraka u fugu. Srednji sloj ispunjava međuprostor i prije svega pridonosi toplinskoj i zvučnoj izolaciji. Vanjska strana štiti spoj od vremenskih utjecaja, posebno od kiše nošene vjetrom, a istodobno treba omogućiti sušenje prema van. Nije bitno da je svugdje vidljiv isti materijal, nego da se svaka zadaća obavlja bez nenamjernih prekida po cijelom obodu prozora. Praktična kvaliteta odlučuje se na uglovima, pričvršćenjima i prijelazima prema klupčici ili nadvoju.
Model opisuje funkcije, a ne popis za kupnju. Primjerice, prethodno komprimirana traka može izvana brtviti te, ovisno o odabranom sustavu, preuzeti dodatne zadaće; folije ili tekuće brtve mogu biti alternativa kod složenih spojeva. Montažna pjena može preuzeti izolacijsku zadaću, ali ne zamjenjuje automatski unutarnju zrakonepropusnost i vanjsku zaštitu od vremenskih utjecaja. Obrnuto, pažljivo izvedena vidljiva fuga od brtvila nije automatski potpuni spoj. Za svaku stranu izričito pitajte: koji proizvod obavlja koju funkciju, na koju podlogu prianja, kako se izvode spojevi i uglovi te tko provjerava izvedbu prije prekrivanja? Tako načelo „iznutra nepropusnije nego izvana” postaje razumljiv detalj, a ne samo parola.
Promatrajte cijeli spoj prozora
Unutra: zrakonepropusno spojite, ne samo prekrijte fuge

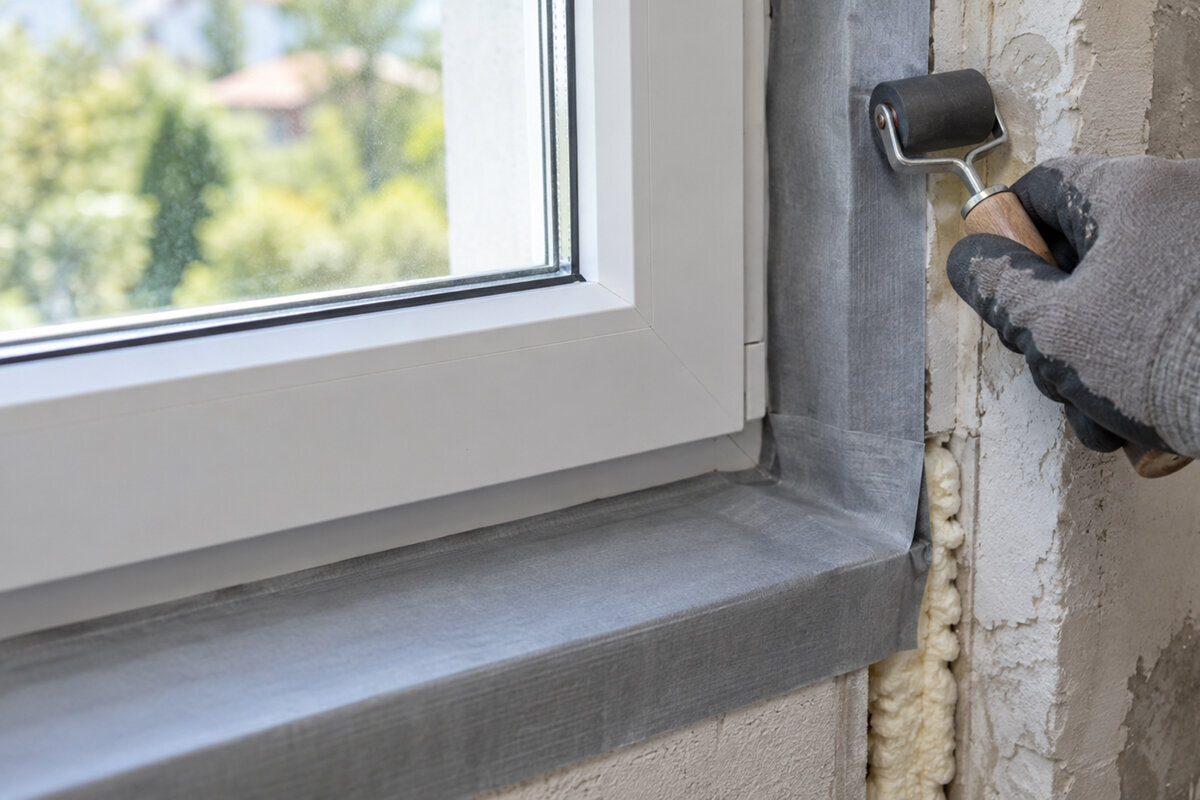

Unutarnja spojna linija utječe na to može li zrak iz prostorije strujati u fugu. Ako vlažan unutarnji zrak dospije u hladnije dijelove spoja, ondje se može kondenzirati; mogu nastati propuh i toplinski gubici. Unutarnji sloj zato mora trajno prianjati uz okvir i građevinsku konstrukciju. Ovisno o podlozi i detalju, prikladne su spojne folije, odgovarajuća brtvila, prethodno komprimirana rješenja ili tekući sustavi. Presudni su čvrsta, čista površina za prianjanje i dovoljno prostora za pomake između okvira i zida. Kruta, tanka linija brtvila na prašnjavoj ili ispucaloj podlozi ne rješava zadatak planiranja, čak i ako u početku izgleda zatvoreno.
Prijelazi zaslužuju posebnu pozornost. Zrakonepropusna površina na špaleti malo pomaže ako završava ispod unutarnje klupčice ili se kod nadvoja ne spaja na postojeći zrakonepropusni sloj. Kod žbukanih unutarnjih površina treba razjasniti vodi li se žbuka do predviđenog priključnog profila, smije li se folija prežbukati i kako ostaviti mogućnost kasnijih popravaka. Kod dvokrilnog prozora koji se otvara prema unutra unutarnje detaljno planiranje mora se uskladiti i s uporabom: dubina klupčice, obloga špalete i ručke ne smiju ometati krila. Od izvođača ne tražite samo naziv trake, nego opis neprekinutog puta unutarnjeg brtvljenja oko cijelog okvira.
Sredina: izolacija treba odgovarajuću geometriju i zaštitu
Srednji sloj fuge treba bez šupljina ispuniti prostor između okvira i konstrukcije. Njegova zadaća nije pričvrstiti prozor niti izravnati velike neravnine otvora. Pri izboru izolacijskog materijala za fugu važni su širina fuge, dopuštena deformacija, podloga, obrada i kasniji spojni slojevi. Mineralni izolacijski materijali, pjena ili sustavno vezane izolacijske trake mogu odgovarati ovisno o detalju. Važno je jednoliko punjenje bez nekontroliranog zbijanja. Velike otvorene šupljine ili prepunjene fuge otežavaju spajanje unutarnjeg i vanjskog sloja te mogu narušiti izolacijski učinak.
Montažno pričvršćenje mora se planirati neovisno o ispuni fuge. Nosivi podlošci, pričvrsna sredstva i prijenos opterećenja drže element u položaju; izolacija ne nadopunjuje tu funkciju. To je osobito vidljivo kod širokih ili teških elemenata. Model podizno-kliznih vrata Patio Life primjerice zahtijeva promišljenu zonu praga i prijenosa opterećenja prije razgovora o bočnom brtvljenju. Zato pitajte gdje je element oslonjen, kako okvir ostaje poravnan i kako se izolacijski materijal može dovesti do tih područja. Ako se pojedina mjesta iz konstruktivnih razloga izvedu drukčije, mora biti jasno kako se ondje nastavljaju zrakonepropusnost, izolacija i zaštita od vremenskih utjecaja. Uredna srednja razina proizlazi iz pravilnog redoslijeda, a ne iz što veće količine materijala.
Izvana: odbijte kišu i planirajte isušivanje
Izvana se spojna fuga susreće s vremenskim utjecajima, UV zračenjem, prskanjem vode i fasadnim detaljima. Vanjski sloj treba spriječiti ulazak vlage izvana i kontrolirano odvesti vodu. Istodobno se vlaga koja je eventualno ušla u spoj ne smije zatvoriti neodgovarajućim slojem. Koje rješenje funkcionira ovisi o izloženosti, fasadnoj površini, postojećim dosjedima, položaju prozora i drugim građevnim dijelovima. Zaštićeni spoj duboko u špaleti ima drukčije zahtjeve od spoja blizu ravnine fasade. Paušalne tvrdnje poput „izvana samo silikon” zanemaruju povezanost fuge, žbuke, pokrova i prozorske klupčice. Zato utvrdite koja je strana izravno izložena vremenu, gdje istaci fasade pružaju zaštitu i na kojim rubovima voda koncentrirano otječe. Prije izbora materijala treba uzeti u obzir i susjedne pukotine, otvorene rubove žbuke ili površine bez prianjanja. Dogovorite tko priprema podlogu i koliko dugo gotova brtva smije ostati nezaštićena. Upute za obradu odabranog sustava trebaju biti dostupne već pri planiranju termina.
Donja spojna zona zaslužuje zaseban crtež. Ondje se susreću bočni spojevi, nagibi, završni dijelovi, prozorska klupčica, brtveni sloj zida i, prema potrebi, prag vrata. Voda koja dospije iza vanjskog pokrova treba predviđen put prema van; samo vizualno zatvorena površina nije dokaz toga. Kod jednokrilnih terasnih vrata koja se otvaraju prema van prijelaz od unutarnjeg poda do vanjske obloge treba odrediti rano. Inače naknadne visine slojeva mogu prekriti spojeve, poremetiti odvodnju ili ograničiti kretanje vrata. Za područja uz pod tražite presjek sa svim slojevima, ne samo prikaz gotove fasade.
Usporedba brtvenih traka, folija i brtvila
Brtvene se trake često brzo ugrađuju i, uz pravilno odabranu širinu fuge, mogu nadoknaditi neravnine. Ipak, trebaju odgovarajuće dimenzije, pripremljenu fugu te dovoljno vremena odnosno prostora za širenje. Spojne folije prilagodljive su složenim geometrijama i mogu se povezati sa zrakonepropusnim slojem zgrade. Njihova funkcija snažno ovisi o ljepilu, pripremi podloge i uredno zalijepljenim preklopima. Tekuće brtve mogu pomoći kod teško pristupačnih ili nepravilnih spojeva, ali zahtijevaju kontrolirano formiranje sloja i prikladnu podlogu. Brtvila su prikladna za definirane fuge i spojeve, no treba ih uskladiti s prianjanjem, prihvatom pomaka i kompatibilnošću materijala. Za usporedbu izradite malu matricu spoja: ravne stranice, uglovi, nadvoj, donji dio i poznata problematična mjesta. Upišite koji se materijal gdje koristi, kako se spaja sa sljedećim dijelom i koja je priprema potrebna. Tako se vidi odgovara li rješenje samo ravnom uzorku ili se može izvesti i na prekidima. Podatke o proizvodu i upute za obradu treba provjeriti za stvarno ponuđeni sustav, a ne samo za sličnu skupinu proizvoda.
Ne uspoređujte samo rolu materijala. Provjerite treba li pripremiti površinu okvira i zidnu podlogu, predviđa li se temeljni premaz, smije li se proizvod žbukati, bojiti ili prekrivati te kada može slijediti idući radni korak. Pitajte i kako se izvode spoj na okviru i ugao bez nabora ili otvorenih putova. Kod prozora s fiksnim ostakljenjem spoj nije pod utjecajem pomičnog krila, ali prijelaz okvira i zida ipak zahtijeva jednaku pažnju. Najbolji je sustav onaj čija primjena ostaje razumljiva u stvarnim uvjetima gradilišta. Popis materijala bez skice detalja, podatka o podlozi i odgovornosti nije pouzdan izvedbeni plan.
Promatrajte cijeli spoj prozora
Oblik prozora i način otvaranja mijenjaju detalj
Pravokutni standardni prozori često dopuštaju ponavljajuće spojeve, ali već prečke, fiksna polja, podjela krila ili neuobičajen način otvaranja mijenjaju izmjeru i tijek rada. Prečke se nalaze unutar konstrukcije prozora; za spojnu fugu mjerodavan je vanjski obod okvira, a ne vidljiva podjela stakla. Kod prozora bez prečki spojna je linija jednako opsežna kao kod oblikovno podijeljenog prozora. Presudno ostaje kako se susreću okvir, špaleta i brtvljenje. Kod povijesnog izgleda vanjsko oblikovanje može biti važno, ali iz toga ne slijedi automatski jednostavnije ili složenije rješenje fuge.
Kod zaobljenja, kosina i drugih posebnih oblika povećava se broj rezova, uglova i prijelaza. Zato trokutasti i kosi prozor s fiksnim ostakljenjem zahtijeva provjeru detalja na svakom nagnutom rubu, osobito na gornjoj spojnoj točki. Upravo ondje pričvršćenje, izolaciju i vanjsko odvođenje vode ne treba improvizirati jedno nakon drugoga. Kod krovnih prozora dodaje se spoj s krovnom konstrukcijom i pokrovom; za to je potreban poseban koncept usklađen s krovnim sustavom. Za posebne oblike projektantu i montažeru predajte nacrt u mjerilu i presjek. Pitajte na kojim se mjestima odabrana traka reže ili spaja te kako se zatim održava njezin kontinuitet.
Različito pripremite novogradnju i obnovu
U novogradnji se položaj prozora, sastav zida i spojni materijal mogu rano uskladiti. To olakšava jasnu podjelu između grube gradnje, prozora, žbuke, fasade i unutarnjih radova. Ipak, mora biti određeno tko izrađuje, štiti i preuzima spojne površine. Foliju koja nakon montaže prozora ostane izložena mogu oštetiti kasniji radovi; prerano dovršena fasada može otežati naknadna pričvršćenja. Planiranje rokova zato je dio tehničkog planiranja. Zabilježite kada se montiraju okviri, kada se zatvaraju unutarnji i vanjski slojevi te kako se otvoreni spojevi do tada štite od vremenskih utjecaja i oštećenja. Kod mnogih jednakih otvora rano izvedeni referentni prozor može pomoći procijeniti sučelja prije serijske montaže. Ne promatrajte samo vidljive površine, nego i pripremu podloge, izvedbu uglova, pričvršćenje i predaju sljedećim izvođačima. Uočena odstupanja odmah unesite u odobreni detalj. Usmeno odobrenje uzorka ne štiti kasnije otvore od različite izvedbe.
Kod postojećih zgrada rad počinje snimanjem stanja. Nakon uklanjanja starih prozora mogu se pokazati trošne špalete, vlažna područja, postojeće brtve ili neočekivane debljine slojeva. Za takve nalaze planirajte rješenje umjesto da računate samo s idealnom mjerom. Kod zaokretnog prozora „Kombi” u povijesnom stilu, koji se otvara prema van postojeći izgled i širine spoja mogu utjecati na oblikovnu odluku, ali fuga se ipak mora prilagoditi stvarnoj konstrukciji. Prije demontaže dokumentirajte mjere, vidljivi sastav zida, unutarnje i vanjske površine te položaj klupčica. Zajednički obilazak dobavljača prozora, montažera i prema potrebi fasadera ili žbukera smanjuje proturječja između radova.
Uskladite pričvršćenje, pomake i sljedeće radove
Okviri prozora mijenjaju se zbog temperature i uporabe, konstrukcija se može slijegati ili neznatno pomicati, a brtve te pomake moraju trajno prihvatiti. Spojno rješenje zato ne smije neprimjereno kruto stegnuti okvir niti preopteretiti pričvršćenje. Položaj i broj pričvršćenja te udaljenosti od rubova okvira planiraju se za pojedini objekt. Zatražite objašnjenje prijenosa opterećenja, poravnanja i funkcije nosivih i razmaknih podložaka. Tek kada je prozor sigurno postavljen, funkcionalni se slojevi mogu uredno dopuniti. Pjena ili brtvilo ne bi smjeli preuzeti neželjenu statičku zadaću.
Na fugu utječu i sljedeći radovi. Unutarnja žbuka, suha gradnja, klupčica, vanjska žbuka, toplinska izolacija, metalni pokrovi i zaštita od sunca mogu prekriti spojeve ili ih probiti pričvršćenjima. Prije početka odredite tko brtvi koji prodor i koje površine moraju ostati vidljive do provjere izvedbe. Kod sklopivih vrata koja se otvaraju prema van povećava se važnost prijelaza uz bočne okvire i uz pod, jer se susreću više krila i veliko područje otvaranja. To ne znači automatski određeno brtvljenje, ali zahtijeva osobito precizno usklađivanje prostora za otvaranje, vanjske obloge, praga i odvođenja vode. Koordinacijski razgovor prije narudžbe povoljniji je od naknadnog prilagođavanja gotovih površina.
Praktično organizirajte specifikaciju, kontrolu i preuzimanje
Upotrebljiv opis radova navodi više od „stručno montirati prozor”. On određuje položaj ugradnje prozora, opisuje pripremljene spojne površine i navodi funkcionalne zadaće iznutra, u sredini i izvana. Potrebni su detalji za gornji dio, stranice i donji dio, pričvršćenje, obradu klupčica ili pragova te zaštitu do završetka radova. Kod više tipova prozora standardne detalje i odstupajuće posebne detalje treba navesti odvojeno. Mjere i nacrte predajte prije narudžbe kako bi se zajedno provjerili mjera okvira, prostor fuge i pribor. Montažer mora moći prepoznati koja je usluga uključena u ponudu i gdje se priključuju drugi radovi. Ponude uspoređujte stavku po stavku: pripremu podloge, demontažu i zbrinjavanje postojećih materijala, pričvršćenje, svaki sloj fuge, spojeve klupčice, zaštitne mjere i dokumentaciju. Označite nedostajuće ili paušalne stavke prije usporedbe cijena. Niži ukupni iznos malo znači ako, primjerice, popravci špalete, priključni profili ili brtvljenje ispod klupčice nisu dodijeljeni. Alternativne stavke neka budu jasno opisane kako kasnije ne bi ostalo nejasno koja je izvedba stvarno ugovorena.
Spojeve provjerite dok su još pristupačni. Fotografirajte pripremljenu podlogu, pričvršćenje i pojedine slojeve prije žbuke, obloge ili klupčice. Vizualno provjerite neprekinute spojeve, dovoljne preklope, pažljivo izvedene uglove, pravilno obrađene nastavke i neoštećene materijale. Otvoreno pitanje nije nedostatak kvalitete ako se riješi prije prekrivanja. Zatražite dokumentaciju o upotrijebljenim dijelovima sustava, uputama za održavanje i odgovornosti za preostale spojeve. Bloomcabin za prozore i vrata navodi komercijalno jamstvo od pet godina; rok isporuke nakon potvrde narudžbe obično je četiri do šest tjedana. Ti podaci ne zamjenjuju provjeru plana montaže i spojeva za konkretan objekt.
Česta pitanja
Je li montažna pjena dovoljna za brtvljenje prozora?
Ne, montažna pjena prvenstveno ispunjava zadaću srednjeg sloja fuge i nije automatski potpuna unutarnja zrakonepropusnost ni vanjska zaštita od vremenskih utjecaja. Koji su dodatni slojevi potrebni ovisi o detalju spoja, podlozi i situaciji ugradnje. Tražite da se tri funkcije navedu i dokumentiraju odvojeno.
Što znači „iznutra nepropusnije nego izvana”?
Ta izjava opisuje funkcionalnu logiku: zrak iz prostorije ne smije nekontrolirano dospjeti u fugu, dok se vlaga iz spoja treba moći sušiti prema van. Ona ne zamjenjuje odluku o materijalu. Prikladnost trake, folije, brtvila ili drugog rješenja mora se planirati za okvir, sastav zida, širinu fuge i stranu izloženu vremenu.
Treba li spojnu fugu odrediti prije ugradnje prozora?
Da. Najkasnije prije narudžbe i izmjere treba uskladiti položaj ugradnje, sastav zida, mjeru okvira, pričvršćenje i spojeve s klupčicom, fasadom i unutarnjom površinom. Na gradilištu nalazi postojećeg stanja mogu zahtijevati prilagodbe. Pripremljena alternativa za neravne ili oštećene špalete sprječava neusuglašene odluke pod vremenskim pritiskom.
Tko je odgovoran za brtvljenje između prozora i zida?
To ovisi o ugovoru, opisu radova i razgraničenju izvođača. Nije presudno samo tko postavlja traku, nego tko izvodi neprekinuti spoj sa žbukom, fasadnom ravninom, klupčicom i drugim slojevima. Odgovornosti, vrijeme provjere i zaštitu otvorenih spojeva zabilježite u pisanom obliku.
Kako prepoznati provjerljiv plan montaže?
On sadržava najmanje poglede i presjeke za gornji dio, stranice i donji dio, navodi funkcionalne slojeve i njihove spojeve te prikazuje pričvršćenje i prijenos opterećenja. Za vrata, posebne oblike i područja uz pod korisni su zasebni detalji. Prije prekrivanja provedite kontrolu prema toj dokumentaciji i fotografirajte izvedbu.
Sljedeći korak
Funkcionalna spojna fuga prozora ne nastaje jednim „brtvilom”, nego međudjelovanjem unutarnjeg brtvljenja, izolirane sredine, vanjske zaštite od vremenskih utjecaja, pričvršćenja i susjednih građevnih dijelova. Počnite od sastava zida i položaja ugradnje, a ne od naziva materijala. Dajte nacrtati detalje za sve strane okvira, zasebno razmotrite posebne oblike i pragove te pisano dodijelite sučelja izvođača. Tko spojeve planira prije narudžbe i demontaže, može objektivnije usporediti ponude i kontrolirati izvedbu dok su odlučujući slojevi još vidljivi.
