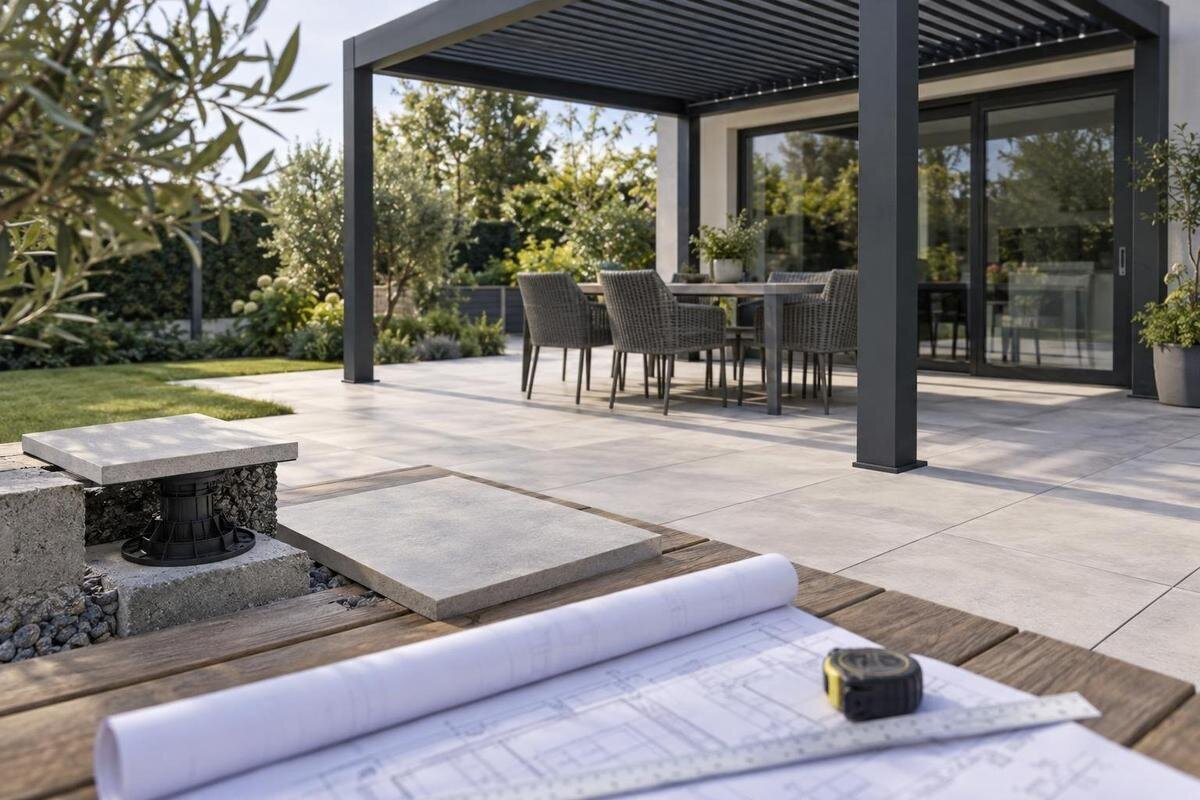

Kako planirati temelje pergole ispod porculanskih ploča
Vodič za planiranje pergole
Kad se pergola planira na terasi koju treba završiti porculanskim pločama, nosivu konstrukciju i popločenje valja uskladiti prije početka radova. Stupovi moraju imati projektirane oslonce, dok ploče služe kao završna hodna površina i ne mogu same preuzeti sidrenje pergole. Ako se temelji utvrde tek nakon polaganja, položaj stupa može se sukobiti s fugom, izrez može ostaviti uske komade, a radovi mogu zahvatiti nepoznate slojeve. Zato unaprijed povežite nacrt odabranog modela, stvarnu konstrukciju terase, gotove visine i odvodnju. U nastavku je praktičan redoslijed odluka, ali ne i univerzalna dimenzija temelja: nju određuje stručna procjena konkretne podloge.
Što pripremiti prije radova 1
Porculanske ploče nisu sidrište pergole
Temelj i popločenje imaju različite zadatke. Temelj prenosi opterećenja sa stupova u tlo ili drugu provjerenu nosivu konstrukciju. Porculanske ploče stvaraju završnu površinu za hodanje; njihova debljina, format i čvrst dojam ne potvrđuju da se ispod njih nalazi sloj prikladan za sidrenje. Stoga se stopa stupa ne smije osloniti samo na ploču uz pretpostavku da će je njezina masa ili čvrstoća zadržati. Put prijenosa opterećenja od stupa do temelja treba biti jasno prikazan u nacrtu. Položaj pergole povežite s projektiranim temeljima i odobrenim načinom sidrenja, a ne samo s fugom koja je vidljiva na terasi.
Vijak proveden kroz porculansku ploču ili postavljen u njezinu fugu ne pretvara oblogu u konstrukcijski oslonac. Ni fugiranje ni brtvljenje oko vijka ne stvaraju nosivu vezu s podlogom. Takav detalj može dovesti do pucanja ili pomicanja ploče, a ne pokazuje kamo se opterećenje dalje prenosi. Ispod ploča može biti betonska konstrukcija, estrih, posteljica ili sustav oslonaca; tek pregled dokumentacije i stvarnog sastava pokazuje što je dostupno za projektirano sidrenje. Ako se ispod obloge nalazi nosiva ploča, ni ona se ne smije unaprijed proglasiti prikladnom: njezino stanje i veza s odabranim detaljem moraju se zasebno potvrditi.
Položaj stupova odredite prema nacrtu modela
Prije crtanja temelja odaberite točan model pergole i pribavite mjerodavan tlocrt te odobreni nacrt sidrenja. Na njima provjerite osi stupova, obris konstrukcije, položaj oslonaca i sve dimenzije koje određuju njihovu lokaciju. Fotografija proizvoda ili mjera vanjskog ruba krova nije zamjena za taj podatak: obris i linija stupova ne moraju se poklapati. Ako razmatrate Bloomcabinovu pergolu, stranicu modela povežite s nacrtom koji pripada upravo odabranoj izvedbi, a ne s općom skicom druge pergole. Provjerite i da se sve kote odnose na istu verziju dokumentacije. Tako se raspored temelja veže uz konkretnu konfiguraciju, umjesto da se naknadno prilagođava pločama.
Na situacijskom nacrtu terase označite rubove, zidove, pragove i nepomične prepreke, pa u istom mjerilu ucrtajte središta stupova. Zabilježite odakle se mjere udaljenosti kako različiti izvođači ne bi koristili različite početne točke. Posebno razlikujte mjeru do osi stupa od mjere do njegova vanjskog ruba ili ruba podnožja. Ako je na jednoj skici označena os, a na drugoj rub, prividno jednake udaljenosti ne opisuju isti položaj. Uz svaku važnu mjeru zato treba biti jasno na koji se dio odnosi. Provjerite i prostor za kretanje oko stupova, otvaranje vrata te prolaz do odvoda ili drugog elementa koji se mora održavati. Na tlocrtu možete označiti i planirani stol ili drugi veći komad namještaja kako biste procijenili ostaje li prolaz upotrebljiv. Ti podaci ne određuju dimenzije temelja, ali pomažu prepoznati prostorni problem prije radova. Kad se nacrt modela i stvarne mjere terase ne podudaraju, nemojte sami pomicati stup. Najprije treba potvrditi dopušta li odabrano rješenje drukčiji raspored i postoji li za njega odgovarajuća dokumentacija.
Što pripremiti prije radova 2
Provjerite što se nalazi ispod ploča
Završna površina ne otkriva pouzdano što nosi ploče. Ovisno o postojećoj izvedbi, ispod njih može biti vezani sloj, estrih, betonska ploča, drenažni sloj ili sustav oslonaca, a mogu postojati i hidroizolacija te instalacije. Nemojte pretpostaviti da su sve ploče položene na jednak način niti da se ispod svakog planiranog stupa nalazi ista podloga. Prikupite projekt terase, izvedbene nacrte, podatke o obnovama i fotografije radova ako su dostupni. Kod nove terase sačuvajte tu dokumentaciju i označite položaje skrivenih slojeva ili instalacija kako bi ih monter pergole mogao provjeriti prije početka radova.
Ako dokumentacija ne postoji ili ne odgovara stanju na terenu, zatražite stručnu procjenu sastava i nosivosti prije odluke o temelju. Opseg provjere treba odrediti osoba koja može procijeniti rizik za oblogu, hidroizolaciju i instalacije. Nemojte zaključivati o dubini, kvaliteti ili kontinuitetu podloge samo iz zvuka pri kucanju ili iz jedne izložene ploče. Za planiranje je važno znati gdje završava završni sloj, koji su slojevi ispod njega i postoji li nosiva konstrukcija na mjestu svakog oslonca. Ako razmatrate Bloomcabinovu bioklimatsku pergolu, usporedite stanje terase s dokumentacijom točno odabranog modela; fotografija ili naziv modela ne otkrivaju sastav podloge.
Temelj mora odgovarati podlozi i proračunu
Ne postoji univerzalna dimenzija temelja koju je moguće odrediti samo prema veličini pergole ili formatu ploča. Oslonci se planiraju prema nacrtu odabranog modela, podacima o lokaciji, podlozi i opterećenjima koja treba uzeti u obzir. Procjenu mora napraviti kvalificirani stručnjak za konstrukciju. Rješenje može biti različito za novu terasu, postojeću nosivu ploču i teren s drukčijim sastavom tla. Zato nemojte preuzimati mjeru iz tuđeg projekta ili primjera s interneta koji ne uzima u obzir vašu terasu. Projekt treba jasno pokazati kako se opterećenje prenosi iz stupa u potvrđenu nosivu podlogu, bez oslanjanja na završnu oblogu.
U nacrtu treba uskladiti tlocrt temelja, spoj stupa, sidrenje, završnu visinu i odnos prema slojevima popločenja. Ako je riječ o modelu uz zid, kao što je Bloomcabinova zidna pergola, nemojte automatski primijeniti raspored oslonaca samostojeće izvedbe. Točan način oslanjanja treba preuzeti iz dokumentacije tog modela i procijeniti za konkretan objekt. Ploče mogu okružiti ili prekriti dio temelja samo prema unaprijed nacrtanom detalju; ne smiju skrivati neriješen spoj niti zamijeniti konstrukcijsku provjeru. Sve dimenzije i način izvedbe treba potvrditi prije narudžbe materijala.
Što pripremiti prije radova 3
Uskladite raster ploča s temeljima
Raster ploča treba nacrtati prema stvarnim osima stupova i obrisu projektiranog temelja, a ne usklađivati tek kad temelj već postoji. Na planu prikažite širinu ploča i fuga, rubove terase te mjesta potrebnih izreza. Pri planiranju oko odabrane pergole prenesite oslonce iz nacrta konkretnog modela na isti tlocrt na kojem slažete popločenje. Tako možete procijeniti pada li rez uz postojeću fugu, prolazi li kroz sredinu ploče ili ostavlja uzak komad uz rub. Rano uočen sukob ponekad se može riješiti promjenom polazišne linije rastera, ali samo ako se položaj konstrukcijskih oslonaca ne mijenja bez odobrenja.
Posebno pregledajte ploče koje bi nakon rezanja postale vrlo uske, imale nepravilan kut ili ostale bez odgovarajućeg oslonca uz rub. Takve komade može biti teško uredno položiti i održavati, a rješenje ovisi o sustavu popločenja. Ucrtani izrez treba biti dovoljno jasan da keramičar zna njegov oblik, položaj i odnos prema podnožju stupa. Na detalju zasebno označite rub ploče, rub otvora i obris vidljivog podnožja kako se te linije ne bi zamijenile. Ako ploče imaju usmjeren uzorak, prikažite i njihov smjer: rez se mora uklopiti u raspored koji će se doista polagati. Korisno je označiti svaku ploču oko stupa kako bi se nacrt mogao nedvojbeno povezati s njezinim položajem na terasi. Stvarne tolerancije i završnu obradu dogovorite s izvođačem ploča. U planu sačuvajte predviđene fuge i spojeve koji omogućuju pomake obloge; nemojte ih presijecati samo radi simetrije. Ako se raster ne može uredno uklopiti, provjerite s projektantom temelja koje su promjene oslonaca dopuštene.
Uskladite visine temelja i gotove terase
Uz tlocrt pripremite presjek terase s visinama: nosiva podloga, slojevi popločenja, vrh gotove ploče i projektirana razina temelja ili podnožja stupa. Porculanska ploča i podložni slojevi podižu završnu površinu u odnosu na grubi teren, pa se visina oslonca ne smije odrediti samo prema trenutačno vidljivoj razini. Uskladite i prijelaz između temelja i stupa; u nacrtu treba biti jasno što nosi stup, a što je samo obloga. Sve visine vežite uz istu dogovorenu referentnu razinu. Oznaka poput „u ravnini s terasom” nije dovoljno jasna ako nije navedeno odnosi li se na nosivu podlogu ili na gotovu hodnu površinu. Na presjeku stoga odvojeno označite vrh temelja i vrh obloge, čak i kada su prema projektu na istoj visini. Tako izvođači mogu usporediti svoje radove bez nagađanja o značenju pojedine kote. Kod bioklimatske pergole za visinske odnose koristite dokumentaciju odabranog modela, a ne pretpostavku da su detalji isti kod svih pergola.
Na presjeku označite gotovu razinu terase uz svaki stup, rubove, pragove vrata i smjer odvodnje. Time izvođač može provjeriti hoće li obloga zatvoriti pristup spoju, hoće li se voda zadržavati oko stupa ili će završna površina ometati korištenje prostora. Nemojte podizati ploču tako da služi kao podmetač za izjednačavanje visine stupa; potrebna prilagodba mora biti riješena konstrukcijskim detaljem. Ako je terasa već izvedena, izmjerite stvarno stanje na više relevantnih mjesta jer se planirana i izvedena razina mogu razlikovati. Jasan visinski nacrt sprječava da se tek na gradilištu otkrije kako spoj ne odgovara gotovom podu.
Što pripremiti prije radova 4
Dogovorite redoslijed radova prije popločenja
Najmanje je neizvjesnosti kad se redoslijed dogovori prije polaganja porculanskih ploča. Najprije odaberite točan model i provjerite nacrt sidrenja, a zatim utvrdite sastav podloge, položaje oslonaca i završne visine. Projektant konstrukcije i izvođači potom usklađuju temelje, izreze, fuge i zaštitu slojeva terase; tek tada se može dovršiti plan popločenja. Prije nego što obloga prekrije radove, treba potvrditi da su stvarni položaji i kote temelja u skladu s nacrtom. U rasporedu radova predvidite i trenutak u kojem izvođač popločenja preuzima izmjerene podatke o izvedenim osloncima. Mora biti jasno izrađuje li izreze prema potvrđenom nacrtu ili prema naknadno provjerenom stanju. Ako se pojavi odstupanje, dogovorite tko ga razmatra prije nastavka, umjesto da se već izrezana ploča prilagođava usput. Izvođači trebaju znati i koji spojevi moraju ostati dostupni do završetka montaže pergole. Ovaj slijed ne propisuje građevinsku metodu, nego sprječava da se izgled gotove terase planira bez podataka o nosivoj konstrukciji i spojevima.
Ako je terasa već popločena, nemojte je naslijepo bušiti ili rezati prema približnom položaju stupa. Najprije provjerite slojeve ispod ploča, položaj instalacija, stanje hidroizolacije i način odvodnje. Kad je poznato rješenje temelja, stručnjaci mogu procijeniti treba li otvoriti oblogu, gdje to učiniti i kako završiti rubove. Rez koji odgovara samo vidljivom podnožju, ali presijeca nepoznatu membranu ili ostavlja neprikladan oslonac, može stvoriti veći problem od samog izgleda. Za postojeću terasu zato dogovorite pregled i izvedbeno rješenje prije naručivanja zamjenskih ploča ili početka radova.
Odvodnju planirajte zajedno s položajem stupova
Voda treba biti u planu jednako kao ploče i temelji. Na nacrtu terase označite postojeći pad, slivnike, kanalice i put kojim voda s površine odlazi. Zatim prikažite mjesta na kojima bi se mogla slijevati oborinska voda s pergole ili njezine okolice te provjerite sudaraju li se s osloncima, izrezima ili rubovima obloge. Oko stupa ne bi smjelo nastati udubljenje koje zadržava vodu, a otvor u ploči ne treba tretirati kao odvod. Površinsko otjecanje i eventualno odvođenje vode s konstrukcije uskladite s projektom terase i dokumentacijom modela, bez improviziranih žljebova koji zadiru u druge slojeve.
Ako su ispod porculanskih ploča izvedeni hidroizolacija ili drenažni sloj, prodor i spoj oko oslonca treba riješiti tako da se ne naruši njihova funkcija. Nemojte računati da će brtvilo naneseno oko gotovog stupa samo po sebi riješiti spoj kroz više slojeva; način završetka treba odrediti stručnjak za taj sustav. U detalju razlikujte završetak obloge koji je vidljiv s terase od spoja u slojevima ispod nje. Uredan rub izreza ne pokazuje kako je riješena hidroizolacija. Zabilježite i koje dijelove nakon završetka treba moći pregledati ili očistiti, osobito ako je odvod blizu stupa. Ako podnožje ili njegova obloga zaklanjaju to mjesto, pristup treba razriješiti na nacrtu, a ne ostaviti za kasnije održavanje. Kod Bloomcabinove zidne pergole u istom dogovoru povežite liniju stupova, spoj uz objekt i put otjecanja, bez pretpostavke o detaljima koji nisu navedeni u dokumentaciji. Izvođačima treba pokazati kako se voda kreće prije nego što odrede izreze i završne rubove oko podnožja.
Što pripremiti prije radova 5
Pripremite zajedničke podatke za izvođače
Za zajednički plan pripremite tlocrt terase s referentnim mjerama, presjek postojećih slojeva, podatke o nosivoj podlozi, nacrt oslonaca i raspored ploča. Dodajte fotografije ili dokumentaciju izvedenog stanja, označite odvode, pragove i poznate instalacije te navedite format obloge. Za pergolu marke Bloomcabin zatražite nacrt dimenzija i odobreni detalj sidrenja za točno odabrani model; nemojte se oslanjati samo na sliku proizvoda. Kad svi sudionici koriste isti tlocrt i istu verziju nacrta, lakše je uočiti eventualni nesklad između položaja izreza, fuga i temelja dok se plan još može uskladiti.
Dogovorite tko potvrđuje nosivost i dimenzije temelja, tko određuje dopušteni izrez ploče, tko štiti hidroizolaciju i tko provjerava kote prije završnog polaganja. Ti zadaci nisu zamjenjivi: keramičar može urediti rez, ali njegov izgled ne potvrđuje nosivost, dok konstrukcijski nacrt ne jamči da će se svaki komad obloge moći uredno ugraditi. Zabilježite i način odobravanja promjene ako se položaj instalacije, temelj ili visina razlikuju od nacrta. Promjena modela pergole, podloge ili formata ploče može promijeniti raspored, pa je vratite na zajedničku provjeru umjesto da je pojedinačni izvođač sam riješi na terenu.
Završna provjera prije narudžbe i polaganja
Prije narudžbe i početka popločenja usporedite dimenzionirani tlocrt odabranog modela, plan temelja, raster ploča i presjek završnih visina. Ako je odabrana Bloomcabinova bioklimatska pergola, provjerite da se svi podaci odnose na taj model i njegovu dokumentaciju, a ne na drugi tip pergole. Potvrdite da svaki oslonac ima projektirano uporište, da je poznat sastav podloge, da su izrezi i fuge ucrtani te da je put vode riješen. Ako neki prikaz nedostaje ili se ne podudara s ostalima, zatražite dopunu prije izvedbe umjesto da razliku rješavate na licu mjesta.
Završni pregled nije samo pitanje jesu li ploče simetrične. Provjerite može li se podnožje pregledati i održavati, jesu li rubovi izreza izvedivi bez neplaniranih tankih komada, ostaje li odvod slobodan i jesu li završne kote jasne svim izvođačima. Usporedite nacrt s označenim stanjem na terasi neposredno prije radova, osobito ako su se od izrade projekta mijenjali prag, obloga ili instalacije. Na zajedničkom pregledu prođite svaki oslonac zasebno: uredno riješen spoj na jednoj strani ne znači da je jednak i uz zid, rub terase ili odvod. Uz svako otvoreno pitanje zabilježite što još treba uskladiti i tko daje konačan odgovor. Time završni pregled postaje konkretan popis neriješenih detalja, a ne samo opća potvrda da je sve dogovoreno. Ako postoji nesklad, riješite ga kroz projekt i dogovor, a ne pomicanjem stupa na gotovoj podlozi. Tako ploče ostaju završni dio plana, a ne zamjena za odluku o temelju.
Česta pitanja
Može li se pergola usidriti izravno u porculansku ploču?
Ne. Porculanska ploča je završna obloga, a ne sidrište. Sidrenje se mora povezati s nosivom podlogom ili temeljem koji su provjereni za odabrano rješenje. Čak i ako ispod ploče postoji betonska konstrukcija, njezinu prikladnost treba posebno potvrditi.
Treba li izrezati ploču oko svakog stupa?
To ovisi o nacrtu temelja i načinu na koji se spoj stupa izvodi. Ako je oslonac ispod razine obloge, treba unaprijed prikazati potreban otvor i njegov završetak. Nemojte određivati oblik reza samo prema vidljivom podnožju stupa.
Što ako je terasa već popločena?
Prije rezanja ili bušenja treba utvrditi slojeve ispod ploča, položaj instalacija i stanje hidroizolacije. Nakon stručne procjene može se razmotriti izvedivo rješenje, ali nije sigurno pretpostaviti da se temelj može postaviti bez utjecaja na postojeću terasu.
Može li se ista dimenzija temelja primijeniti na svaku pergolu?
Ne. Temelj ovisi o odabranom modelu, podlozi, lokaciji i konstrukcijskom rješenju. Dimenzije i način sidrenja zato treba preuzeti iz odobrene dokumentacije za konkretan slučaj, a ne iz primjera s druge terase.
Koje podatke trebam pripremiti za izvođače?
Pripremite nacrt oslonaca za odabrani model, podatke o sastavu i nosivosti terase, tlocrt s rasterom ploča, presjek s gotovim visinama te položaj odvoda i poznatih instalacija. Korisne su i fotografije ili nacrti postojeće izvedbe.
Kad se temelji pergole planiraju ispod porculanskih ploča, cilj nije samo što urednije sakriti izrez. Važno je da konstrukcijski oslonac, obloga, završne visine i odvodnja budu razriješeni na nacrtu prije izvedbe. Provjeren sastav podloge, točan raspored stupova i jasan detalj spoja pomažu da svaki izvođač zna svoj dio posla. Ploče tada mogu uredno završiti oko projektiranog oslonca, bez uloge koju ne mogu preuzeti: sidrenja pergole.
