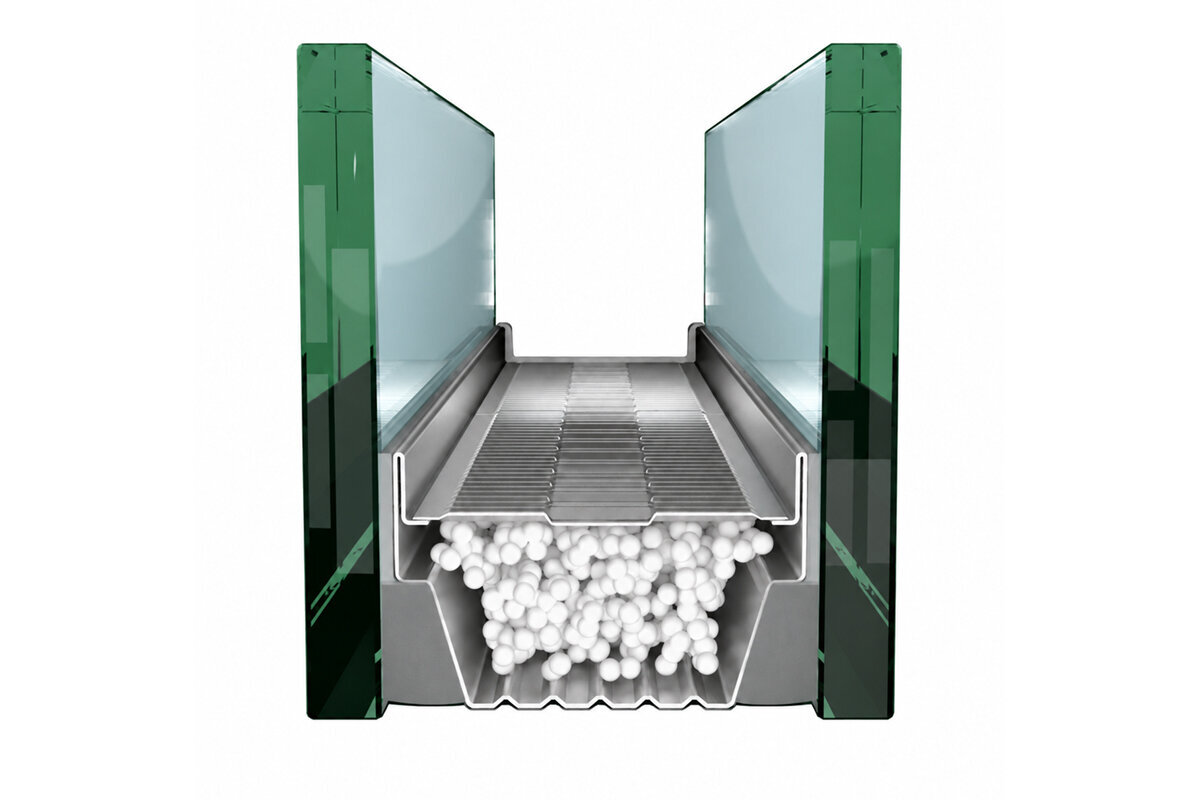

Topli rub kod izolacijskog stakla: objašnjenje distancera
Znanje o prozorima za odabir
Tko uspoređuje ponude za prozore, često vidi slične podatke o ostakljenju i okviru, dok se mali dio na rubu stakla jedva spominje: distancer. Upravo ondje rubni spoj povezuje pojedinačne ploče izolacijskog stakla. Naziv topli rub ne znači dodatnu staklenu ploču niti je opća oznaka kvalitete. Opisuje toplinski optimiziran distancer na rubu izolacijskog stakla. Njegov se učinak zato ne može smisleno ocijeniti odvojeno od cijelog prozora. Za pouzdan odabir investitori trebaju zajedno razmotriti podatke o staklu, okvir, plan spoja i namjenu prostorije. Ovaj vodič objašnjava topli rub, pokazuje koji su podaci u ponudama usporedivi i pomaže postaviti prava pitanja prije narudžbe.
Rub stakla kao dio cijelog prozora
Izolacijsko staklo sastoji se od više staklenih ploča s međuprostorom. Na rubu distancer održava taj razmak po cijeloj površini. On pripada rubnom spoju: sklopu na obodu ostakljenja koji obuhvaća distancer, brtvila i, ovisno o izvedbi, dodatne dijelove. Budući da su sredina stakla, rub stakla, okvir i spoj sa zidom različita područja, mogu se toplinski ponašati različito. Topli rub usmjerava pozornost na prijelaz staklene ploče u okvir. Ne zamjenjuje ni odgovarajuće ostakljenje ni pažljiv odabir profila prozora. Stoga samo pitanje o „toplom rubu” još ne govori kako je kompletan element projektiran za vaš građevinski zahvat.
Kod prozora s fiksnim ostakljenjem staklo je često posebno u prvom planu, ali razmatranje ne završava na vidljivoj površini stakla. Prozor s fiksnim ostakljenjem najprije opisuje vrstu konstrukcije, a ne izvedbu rubnog spoja. U ponudi zato treba jasno vidjeti koje je ostakljenje predviđeno i uključuje li toplinski optimiziran distancer. Kod prozora koji se otvara dodaju se okvir krila, okovi i razine brtvljenja. Smislena usporedba uvijek obuhvaća elemente iste veličine, slične podjele i jednakog načina otvaranja. U protivnom se razlika na rubu stakla može zamijeniti razlikama u udjelu okvira ili konstrukciji. Za narudžbu je mjerodavna dokumentirana konfiguracija, a ne općeniti opis proizvoda.
Što znači topli rub
Izraz topli rub uobičajen je naziv za distancere s manjom toplinskom vodljivošću od tradicionalnih metalnih rješenja. Riječ je o materijalu i konstrukciji distancera, a ne o staklenoj ploči koja je osjetno „topla”. U tehničkom se razgovoru često govori i o poboljšenom toplinskom odvajanju na rubu stakla. Konkretan učinak ovisi, među ostalim, o sustavu distancera, sastavu stakla, okviru i situaciji ugradnje. Zato općenite tvrdnje o temperaturi prostorije ili uštedama nisu pouzdane. Dobar opis ponude navodi topli rub kao dio ostakljenja te na upit imenuje primijenjeni sustav ili njegove tehničke vrijednosti.
Odabir riječi lako može stvoriti pogrešna očekivanja. Topli rub ne pretvara jednostavan prozorski element automatski u prozor posebno visokih svojstava. Obrnuto, prozor sa zahtjevnom ukupnom konstrukcijom može u pregledu ponude djelovati nepotpuno ako rubni spoj nije posebno naveden. Zato dobavljača ne pitajte samo „Je li uključen topli rub?”, nego: Koji je distancer predviđen za ovo ostakljenje? Vrijedi li podatak za sve stavke? Je li jednak u ponudi, potvrdi narudžbe i opisu stakla? Ta su pitanja osobito korisna kada jedna narudžba obuhvaća više veličina prozora, fiksna polja i ostakljenja vrata. Tako marketinški naziv postaje provjerljiva odluka o opremi.
Promotrite cijeli element
Zašto rubni spoj utječe na udobnost
Toplina se unutar građevnog dijela ne kreće svugdje jednako. Na rubu izolacijskog ostakljenja susreću se staklo, distancer i okvir. Toplinski optimiziran distancer treba povoljnije utjecati na tok topline u tom prijelaznom području od rubnog spoja koji jače vodi toplinu. To može biti važno za unutarnju površinsku temperaturu na rubu stakla. Koliko je taj učinak izražen u pojedinoj prostoriji, ne može se procijeniti prema fotografiji, boji distancera ili jednom nazivu proizvoda. Vanjska temperatura, unutarnja klima, veličina prozora, orijentacija, zavjese i kretanje zraka u prostoriji također utječu na doživljaj površine.
Kao primjer može poslužiti boravišna prostorija s velikim staklenim površinama: odluku ondje ne treba svesti samo na rubni spoj. Veliki udjeli stakla mijenjaju odnos važnosti stakla, okvira i rubne zone u odnosu na mali prozor. Kod podizno-kliznih vrata Patio Life zato je smisleno ostakljenje, vidljive udjele okvira i prijelaze prema konstrukciji zgrade razmotriti kao cjelinu. Tko redovito koristi gusto zatvorene zavjese ili postavlja namještaj blizu ostakljenja, treba uzeti u obzir i planiranje prostorije. Takve odluke mijenjaju cirkulaciju zraka ispred stakla. Topli rub pritom je dio specifikacije, ali nije zamjena za odgovore o grijanju, ventilaciji ili rasporedu namještaja.
Ispravno čitajte vrijednosti umjesto da miješate pojedinačne podatke
Ponude za prozore i ostakljenja koriste različite pokazatelje. Vrijednost za ostakljenje ne opisuje automatski cijeli prozor jer okvir i rubni spoj pripadaju ukupnoj procjeni. Ni vrijednost za standardni format ne može se bez daljnjega prenijeti na drugu veličinu ili podjelu. Kupci zato najprije trebaju razjasniti na što se svaki broj odnosi: na sredinu stakla, ostakljenje ili potpuni prozorski element. Samo vrijednosti s istom referentnom osnovom i usporedivim dimenzijama omogućuju smislenu usporedbu. Ako ta poveznica nedostaje, bolji je upit od naizgled precizne ljestvice iz različitih tehničkih listova. Pomaže kratki kontrolni slijed: Stoje li uz broj oznake Ug ili Uw? Navodi li se referentna mjera? Odnosi li se podatak na standardnu izvedbu ili na broj vaše stavke? Zatražite i objašnjenje kako je rubni spoj uključen u procjenu cijelog elementa. Tako ćete prepoznati govore li dvije naizgled slične vrijednosti doista isto. Dosljedna usporedna tablica korisnija je od zbirke nepovezanih podataka iz tehničkih listova.
Za projekte u kojima je osobito niska Uw vrijednost u središtu pozornosti, razgraničenje je posebno važno. Prozor za pasivnu kuću Super Low Uw, otvaranje prema van opisuje konfiguraciju prozora i razinu svojstava u nazivu proizvoda; bez pripadajuće dokumentacije iz toga se ne mogu izvesti pojedinosti o distanceru. Za željenu veličinu zatražite tehničku dokumentaciju konkretne izvedbe. Pitajte i uzima li navedena vrijednost u obzir odabrano ostakljenje i željenu podjelu prečkama. Dekorativne prečke i prečke koje dijele staklo konstrukcijski nisu isto te ih treba odvojeno razmotriti. Ključno je da sve ponude polaze od iste planske osnove, a ne da se jedna uz drugu navodi što više izoliranih vrijednosti.
Uskladite staklo, okvir i spoj sa zgradom
Rubni spoj nalazi se unutar ostakljenja, ali odluka o njemu pripada lancu usklađivanja. Okvir drži ostakljenje, ostakljenje mora odgovarati konstrukciji krila ili fiksnog polja, a cijeli se element spaja na zidni otvor. Ako se prozori odaberu naknadno bez odnosa prema špaleti, brtvljenju i pričvršćenju, sučelja mogu ostati nerazjašnjena. To se ne odnosi samo na toplinske teme, nego i na odvodnju, unutarnje uređenje i položaj prozorskih klupčica. Projektant ili kvalificirani stručni izvođač može procijeniti detalje spoja za konkretan projekt. Dobavljaču su za to potrebne pouzdane mjere, sastav zida i situacija ugradnje.
Kod kombinacije prozora i vrata isplati se zajednički popis stavki. Terasna vrata, jednokrilna, otvaranje prema unutra razlikuju se već smjerom otvaranja i namjenom od fiksnog bočnog dijela ili prozora; željeno ostakljenje ipak treba jednako i jasno evidentirati za svaku stavku. Prije upita zabilježite broj prostorije, građevinski otvor, smjer otvaranja, podjelu, željeni izgled i posebne spojeve. Dodajte je li važna vidljiva boja distancera. Tako se mogu izbjeći kasnije pretpostavke, primjerice da svaka stavka dobiva istu varijantu stakla. Ukupna usporedba postaje pouzdanija kada je odluka o toplom rubu povezana s tim popisom stavki.
Usporedite prečke i posebne oblike bez prečaca
Podjele određuju izgled prozora, ali mijenjaju i osnovu za usporedbu. Prečka može biti dekorativno postavljena na staklu ili u staklu, dok prečke koje dijele staklo konstrukcijski dijele ostakljenje na manja polja. Te izvedbe nisu zamjenjive. Tko uspoređuje ponude, treba zato zabilježiti jesu li prečke željene i koja je vrsta predviđena. Topli rub načelno se odnosi na rub izolacijske staklene jedinice; kod više pojedinačnih staklenih polja rubna se područja umnožavaju. To ne znači automatsku odluku za ili protiv podjele, ali znači potrebu zajedničke procjene konstrukcije stakla i prečki.
Kod tradicionalnih izgleda to je pojašnjenje osobito vrijedno. Zaokretni prozor „Kombi” u povijesnom stilu, otvaranje prema van opisuje stilsku i funkcionalnu izvedbu. Hoće li se planirani izgled ostvariti bez prečki, s prečkama ili prečkama koje dijele staklo, treba zasebno ugovoriti. Dobavljaču po mogućnosti dostavite nacrt izgleda s podjelom polja i svijetlim mjerama. Zatim ciljano pitajte o predviđenom sastavu stakla svakog polja i izvedbi rubnog spoja. Time se sprječava usporedba ponude za nepodijeljenu površinu s ponudom za mnogo manjih staklenih polja. Izgled i tehničko usklađivanje mogu zajedno uspjeti ako nacrt postane dio narudžbe.
Promotrite cijeli element
Kod otvarajućih prozora najprije odredite uporabu
Distancer je izvana jedva vidljiv, dok način otvaranja neposredno određuje svakodnevicu. Zato odluka o uporabi treba prethoditi detaljnoj specifikaciji stakla: Gdje će se provjetravati, kako će se čistiti, kamo se pomiče krilo i koji su namještaj ili prolazi ispred njega? Tek kada je koncept elementa utvrđen, ostakljenje se može pouzdano odrediti za svaku stavku. Osobito u prostorijama s više vrsta prozora mogu imati smisla različiti načini otvaranja. No oni ne moraju nužno značiti različite zahtjeve za staklo ili rubni spoj. Jedinstvenost može pojednostavniti narudžbu, ali ne smije nametnuti neodgovarajuću funkciju otvaranja.
Jedan jednokrilni prozor s otvaranjem prema unutra može odgovarati određenoj stavci ako potreban prostor zakretanja u prostoriji ostaje slobodan. Za upit su strana ovjesa krila, položaj ručke i mjere važnija polazišta od naknadne rasprave o pojedinostima stakla. Nakon potvrde tih podataka, za baš tu konfiguraciju zatražite opis stakla, uključujući topli rub. Ne prihvaćajte općenitu izjavu za seriju proizvoda ako narudžba obuhvaća posebne mjere, drukčije podjele ili odstupajuća ostakljenja. Ispravan redoslijed je: definirati uporabu i geometriju, opisati konkretnu stavku elementa, zatim potvrditi staklo i rubni spoj za tu stavku.
Vrata i velika ostakljenja provjerite zasebno
Kod vanjskih vrata i velikih ostakljenja susreću se velika učestalost uporabe, okovi, pragovi i staklene površine. Rubni spoj ostaje dio stakla, ali odabir mora uključiti dodatne zahtjeve. Vrata se otvaraju, zatvaraju i možda opterećuju češće od fiksnog prozora. Pitanja o rukovanju, pristupu, željenom svijetlom otvoru i rješenju praga zato prethode detaljnoj odluci o distanceru. I podjelu stakala treba utvrditi prema izgledu i funkciji. Za jasnu narudžbu svaka stavka vrata treba vlastiti opis umjesto općenitog prijenosa podataka o prozoru.
Kod ostakljenog bočnog dijela vrata, jednodijelnog treba biti jasno je li planiran kao dio ulazne cjeline i koje je ostakljenje za njega predviđeno. Proizvod označava jednodijelni ostakljeni bočni dio; naziv ne govori ništa o sastavu stakla ili rubnom spoju. Zato krilo vrata, bočni dio i susjedne elemente uskladite na zajedničkom nacrtu. Jedinstvena vidljiva boja distancera može biti pitanje oblikovanja, dok tehničku izvedbu treba pisano specificirati. Ako postoje zahtjevi za sigurnost, zvučnu izolaciju ili druga projektno specifična svojstva, njihova procjena pripada planiranju s nadležnim stručnjacima. Topli rub ne zamjenjuje nijedno od tih zasebnih utvrđenja.
Sastavite upit za ponudu tako da ostane usporediv
Dobar upit ne navodi samo količinu i približne mjere. On odvaja obvezne kriterije od preferencija. Obvezni kriteriji mogu uključivati način otvaranja, stranu ovjesa, mjeru građevinskog otvora ili narudžbenu mjeru, podjelu, željeno ostakljenje i željeni podatak o toplinski optimiziranom distanceru. Preferencije mogu biti vidljiva boja, izgled prečki ili željena strana pogleda. Zatražite povratnu informaciju ako se neka kombinacija tehnički mora drukčije izvesti. Tako nećete dobiti prešutnu izmjenu, nego razumljivu alternativu. Kod više elemenata pomaže tablica s brojevima stavki i stupcem za potvrđenu varijantu stakla. U dodatnom stupcu označite odstupanja od zatražene izvedbe. Tada odmah vidite računa li dobavljač, primjerice, topli rub samo za pojedine stavke ili predlaže alternativno ostakljenje. Provjerite i jesu li dodatne i uključene usluge jasno odvojene. Tek zatim uspoređujte ukupne iznose, jer niža cijena može jednostavno značiti drukčiji opseg isporuke. Otvorena pitanja prije odluke uključite u pisani krug upita.
Za krovne površine osobito rano razjasnite tijek gradnje i situaciju ugradnje. Krovni zakretni prozor opisuje vrstu prozora, ali ne određuje automatski staklo, spoj ni distancer. Uz mjere uključenim stručnjacima dostavite projekt krova i željeni način rukovanja. U ponudi mora jasno stajati je li topli rub uključen u sva predviđena ostakljenja ili samo u određene stavke. Usporedite i sadrže li obje ponude isti broj staklenih polja, istu funkciju otvaranja i iste pretpostavke o priboru. Ukupni iznos koji djeluje povoljno nije korisna osnova za odluku ako je opseg isporuke opisan različito. Tek usporedba po pojedinim stavkama otkriva odstupanja.
Prije narudžbe i pri isporuci ciljano provjerite
Prije odobrenja kupci trebaju pročitati potvrdu narudžbe uspoređujući je s vlastitim popisom stavki. Provjerite mjere, količinu, smjer otvaranja, podjelu, oznaku ostakljenja i dogovorenu napomenu o toplom rubu. Posebno je važno utvrditi imaju li naknadne izmjene jedne stavke posljedice za druge podatke. Sačuvajte zajedno nacrte, ponudu, upite i odgovore. Oni čine zajedničku osnovu za proizvođača, trgovca, montažu i vođenje gradnje. Ako je nešto nejasno formulirano, treba to razjasniti prije proizvodnje. Bloomcabin za prozore i vrata navodi komercijalno jamstvo od 5 godina; rok isporuke iznosi 4–6 tjedana, uz uvjet potvrde narudžbe. Ti podaci ne zamjenjuju provjeru konkretne narudžbe.
Pri isporuci se distancer ne može pouzdano utvrditi prema općem očekivanju, jer boje i vidljivi detalji nisu tehnička potvrda. Umjesto toga najprije prema dokumentaciji provjerite stavke, količine, mjere i vidljiva oštećenja. Usporedite oznake na ambalaži i elementima s popisom stavki, bez izvođenja nedokumentiranih svojstava. Ako postoje naljepnice na staklu ili popratni dokumenti, sačuvajte ih odnosno fotografirajte do završene usporedbe. Pritom odvojite ulaznu kontrolu robe od tehničkog preuzimanja montaže: potpuno isporučen element i dalje može imati otvorena pitanja o ugradnji. Montažu i spoj sa zgradom izvedite prema dogovorenom planu te pravodobno dokumentirajte odstupanja. Za dvokrilni prozor s otvaranjem prema unutra vrijedi kao i za svaki drugi element: naziv proizvoda opisuje konfiguraciju krila, a ne svaku pojedinačno odabranu opciju stakla. Završna mapa dokumenata s potvrdom narudžbe, popisom elemenata, podacima o staklu i informacijama o montaži olakšava kasniju identifikaciju. Korisnija je od sjećanja na izvedbu koja je prvotno usmeno dogovorena.
Česta pitanja
Je li topli rub isto što i troslojno ostakljenje?
Ne. Troslojno ostakljenje opisuje broj staklenih ploča u jedinici izolacijskog stakla. Topli rub opisuje toplinski optimiziran distancer na rubu stakla. Obje odluke mogu se pojaviti zajedno, ali su zasebna svojstva. Zato pitajte za potpuni sastav stakla i konkretno predviđen rubni spoj.
Mogu li topli rub prepoznati po boji?
Ne, vidljiva boja distancera nije pouzdana tehnička potvrda njegovih svojstava. Može biti odluka o oblikovanju. Mjerodavni su pisani opis stakla i potvrda za konkretnu stavku. Iz tamnog ili svijetlog ruba nemojte zaključivati o materijalu, konstrukciji ili ukupnim svojstvima.
Mora li svaki prozor u kući imati isti topli rub?
Jedinstvena specifikacija može pojednostavniti narudžbu, ali nije pravilo koje bez provjere treba prenijeti na svaki element. Prozori, fiksna polja, krovni prozori i ostakljenja vrata mogu imati različite zahtjeve. Željenu izvedbu utvrdite za svaku stavku i kod odstupanja zatražite jasnu oznaku u ponudi i potvrdi narudžbe.
Poboljšava li topli rub automatski Uw vrijednost?
Rubni spoj pripada ukupnoj toplinskoj procjeni prozora i može na nju utjecati. No način na koji konkretan distancer utječe na navedenu vrijednost ovisi o staklu, okviru, veličini i konstrukciji. Uspoređujte samo vrijednosti s istom referentnom osnovom i zatražite dokumentaciju za željenu izvedbu.
Treba li topli rub izričito navesti u narudžbi?
Da, ako je važan za vašu odluku. Zatražite da se toplinski optimiziran distancer odnosno varijanta stakla jasno navede za svaku stavku. Općenita izjava u brošuri nije dovoljna kod više izvedbi. Provjerite prikazuju li ponuda, nacrt i potvrda narudžbe istu konfiguraciju.
Sljedeći korak
Topli rub važna je stavka provjere pri kupnji izolacijskog stakla jer se odnosi na rubni spoj, odnosno prijelazno područje ostakljenja. Njegova važnost ne raste velikim marketinškim tvrdnjama, nego pravilnim tumačenjem: Koje je ostakljenje predviđeno, kojem prozoru ili vratima pripada i na koju se željenu veličinu doista odnose ukupne vrijednosti? Pitanje o distanceru uvijek postavite zajedno s okvirom, podjelom, načinom otvaranja i planiranjem spoja. Tko jasno opiše svoje stavke i pisano potvrdi varijantu stakla, može objektivno usporediti ponude i odobriti narudžbu s manje otvorenih pretpostavki.
