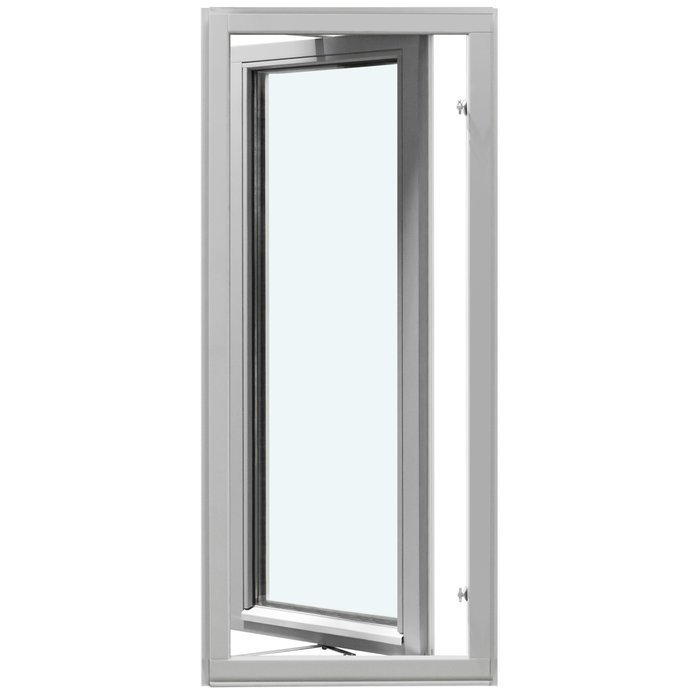

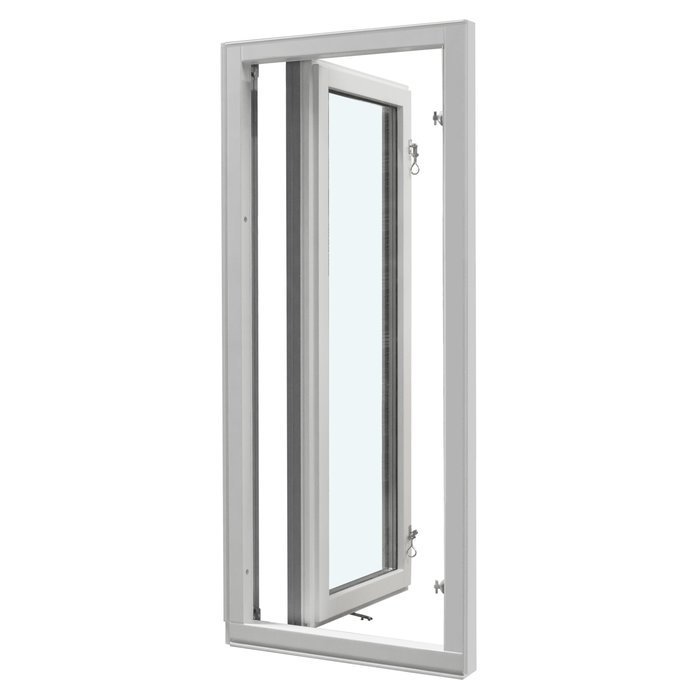

Jednokrilni zakretni prozor s okomitom osi, prema van

Zaokretni prozor po mjeri s otvaranjem prema van

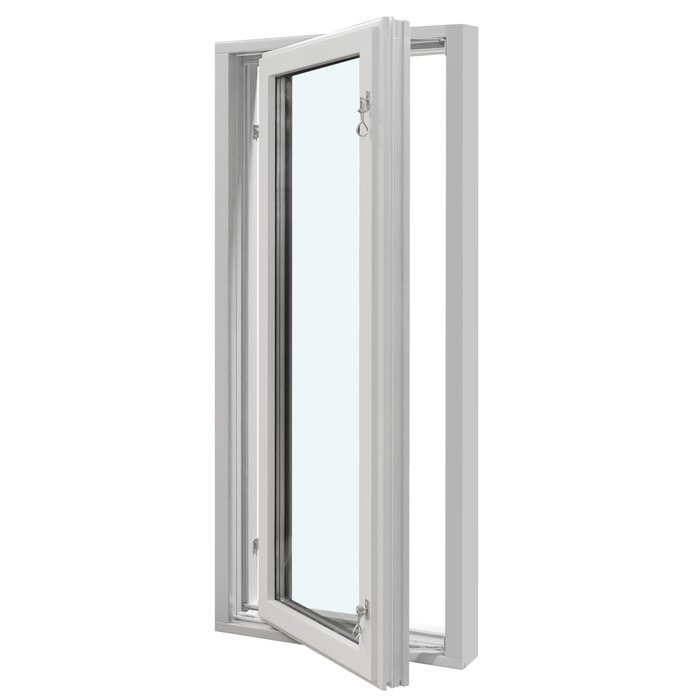

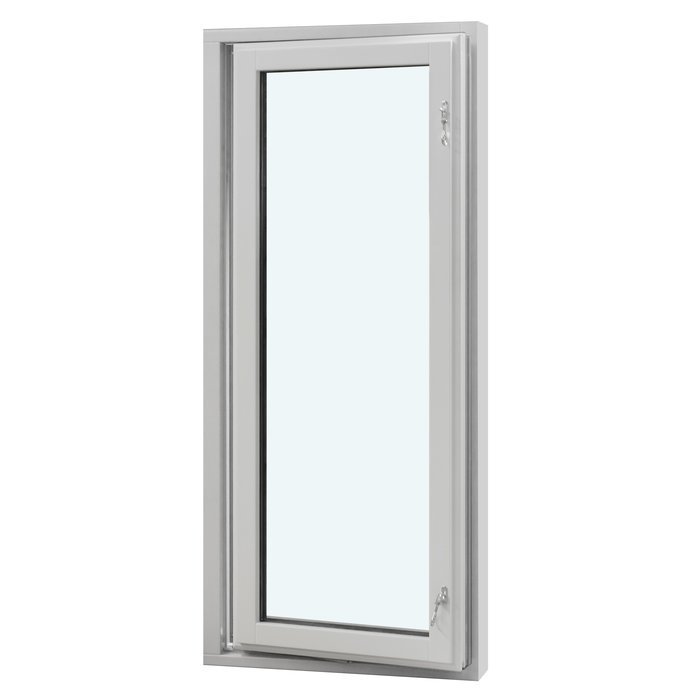

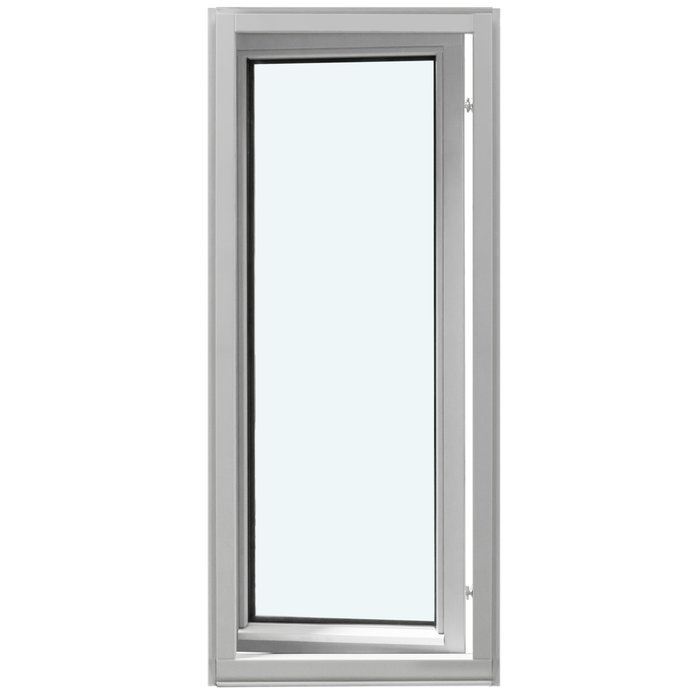

Jednokrilni zaokretni prozor s okomitom osi zakretanja, otvaranje prema van

Jednokrilni zaokretni prozor po mjeri od borovine ili hrastovine, po želji s aluminijskom oblogom. Odaberite boju, ručku, ostakljenje i jedan od navedenih dizajna prečki za planiranu kompoziciju prozora.

Način otvaranja

Jedno krilo s okomitom osi zakretanja, otvaranje prema van

Materijal

Borovina ili hrastovina, obje izvedbe dostupne i s aluminijskom oblogom

Ostakljenje

Izolacijsko staklo s premazom, toplim rubom i punjenjem argonom

Dizajn

Odabir boje, ručke i prečki

01

Rukovanje i svakodnevna upotreba

Prepoznatljivo obilježje ovog prozora jest pomicanje jednog krila oko okomite osi zakretanja. Za razliku od uobičajenog bočno ovješenog krila, time nastaje zaokretno kretanje. Prozor se otvara prema van. Za svakodnevnu upotrebu to ponajprije znači da planirani način kretanja treba svjesno uzeti u obzir već pri projektiranju. Ne dobivate proizvoljno konfiguriran sustav otvaranja, nego jasno označen tip prozora s jednim krilom i okomitom osi zakretanja.

Ručka je jedna od značajki koje možete odabrati za svoju izvedbu. Promatrajte je i kao upravljački element i kao vidljivi dio prozora. Koji oblik ručke najbolje odgovara, ovisi o željenom izgledu iznutra, materijalu i boji okvira. Okov uključuje komponente SPILKA i IPA; odabir ručke navedite zasebno u upitu.

Mirno i kontrolirano rukovanje u svakodnevnoj je upotrebi općenito preporučljivo. Krilo pomičite predviđenom ručkom i izbjegavajte povlačenje za prečke, staklo ili dijelove okvira. Ne ostavljajte predmete u području kretanja te brtve i premazane ili obložene površine održavajte prikladnim sredstvima. Konkretne upute za njegu uvijek trebaju odgovarati naručenoj izvedbi materijala jer drvene površine i aluminijske obloge mogu imati različite završne obrade.

Ako prozor koristi više osoba, preporučuje se ujednačeno rukovanje predviđenom ručkom. Područje kretanja krila koje se otvara prema van držite slobodnim i zaokretno kretanje uzmite u obzir i kod vanjskih dijelova ili predmeta. Tako će uporaba jednokrilnog prozora s okomitom osi zakretanja trajno odgovarati planiranom mjestu ugradnje.

02

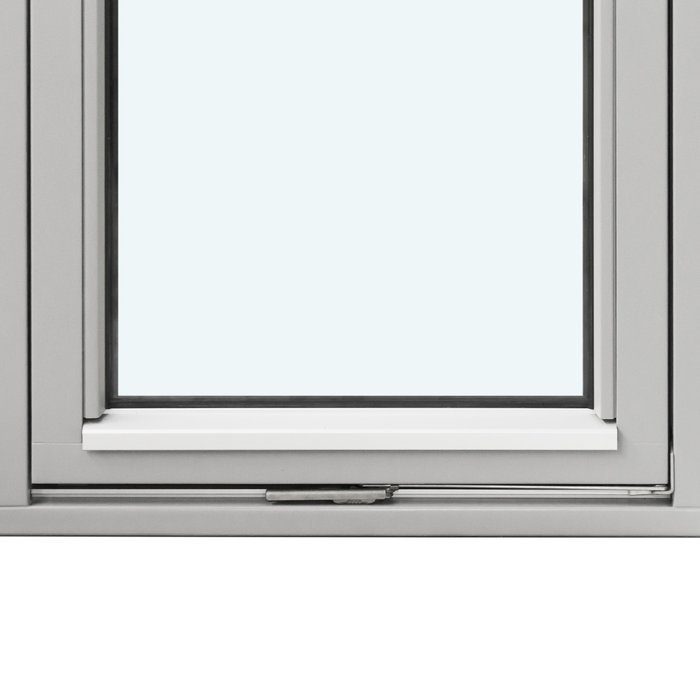

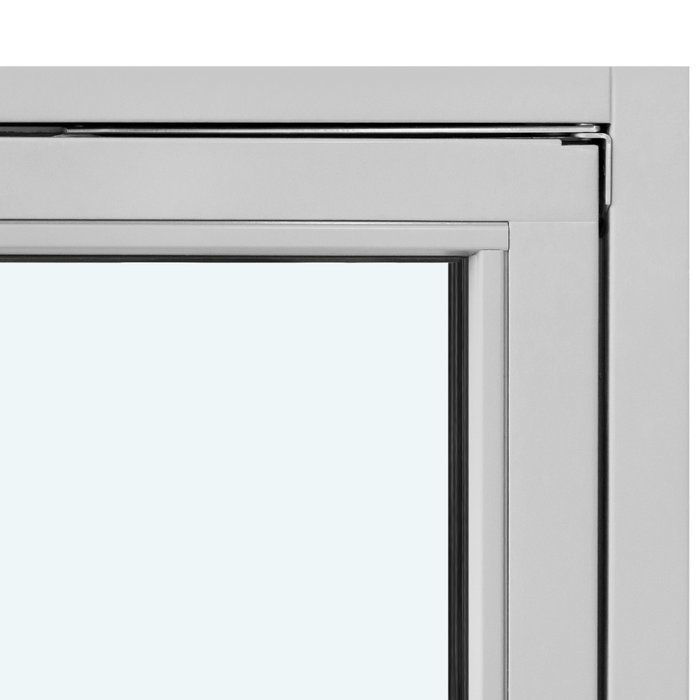

Konstrukcija i dimenzije dijelova na prvi pogled

Sve brojčane specifikacije proizvoda objedinjene su ovdje. Štok ima dimenziju dijela 105 × 57 mm. U izvedbi s aluminijskom oblogom odgovarajuća dimenzija dijela iznosi 115 × 57 mm. Okvir krila ima dimenziju dijela 76 × 65 mm; s aluminijskom oblogom dimenzija dijela iznosi 86 × 65 mm. Ti podaci označavaju pojedine komponente okvira. Ne treba ih tumačiti kao dubinu, širinu i visinu cijelog prozora niti zamjenjuju mjere za narudžbu za vaš projekt.

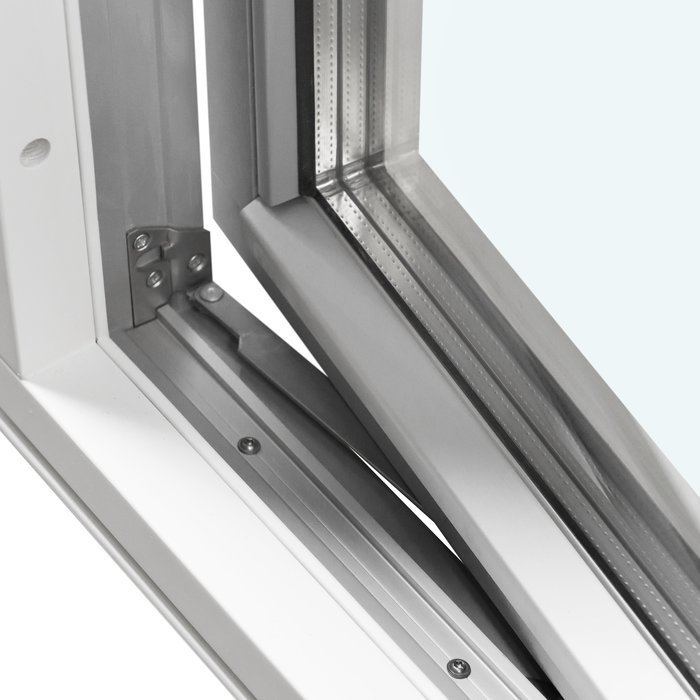

Za montažne rupe naveden je promjer 14 mm. Ta se mjera odnosi isključivo na rupe i ne smije se poistovjetiti s mjerom za narudžbu ili dimenzijama građevinskog otvora. Za ostakljenje možete birati 2-slojnu ili 3-slojnu izolacijsku izvedbu. Prozor nosi oznaku CE i nudi se s komercijalnim jamstvom od pet godina.

Za okvir su dostupni borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom. Obloga mijenja navedene dimenzije komponenti štoka i okvira krila. Stoga već pri upitu treba jasno odrediti želite li izvedbu samo od drva ili izvedbu s aluminijskom oblogom. Odabir materijala dio je konkretne konfiguracije proizvoda i treba ga zabilježiti zajedno s mjerama za narudžbu.

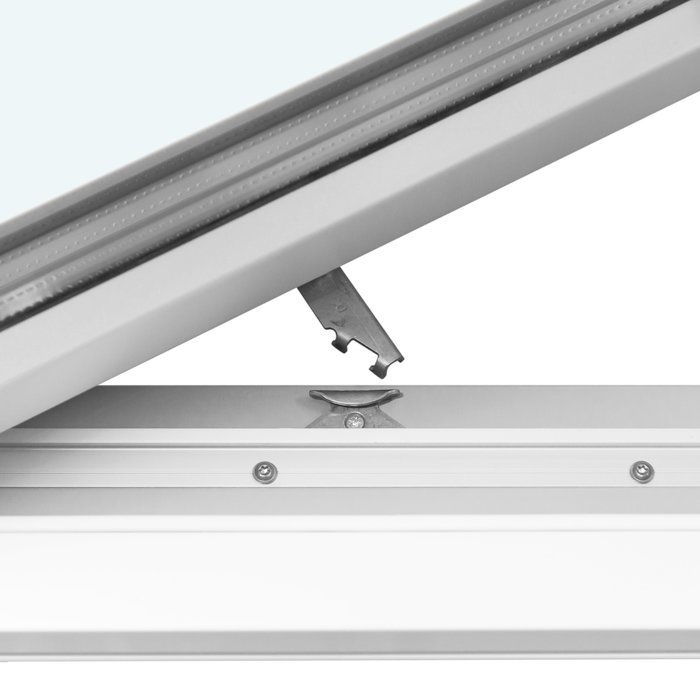

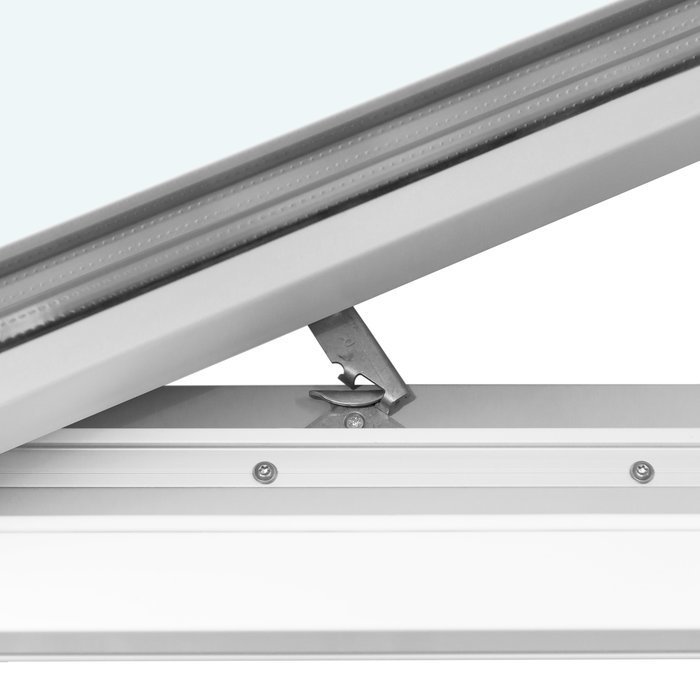

Okov uključuje komponente SPILKA i IPA; za svoju izvedbu birate ručku. Brtve stakla izrađene su od crne gume. Za željeni izgled prozora uskladite materijal, moguću aluminijsku oblogu, boju, ostakljenje i dizajn prečki. Tako se vidljive oblikovne značajke razmatraju zajedno, dok okov i brtve imaju svoju funkciju u konstrukciji prozora.

05

Ispravna procjena predviđenog otvora

Budući da se prozor nudi po mjeri, pouzdan upit počinje procjenom predviđenog građevinskog otvora. Nemojte zabilježiti samo jednu mjeru, nego otvor provjerite na više mjesta. Odstupanja kod postojećih građevnih dijelova mogu biti važna za planiranje. Mjere za narudžbu trebaju biti jasno označene kako bi bilo jasno na što se svaki podatak odnosi. Dimenzije štoka i okvira krila ne smiju se koristiti kao zamjena za mjere zidnog otvora.

Uzmite u obzir i to da se krilo otvara prema van i zakreće oko okomite osi. Vanjski prostor kretanja i slobodan prostor stoga moraju odgovarati situaciji ugradnje. Istaci fasade, špalete, ograde, vanjska sjenila, biljke ili drugi građevni dijelovi mogu utjecati na raspoloživi prostor. Ti su primjeri kontrolne točke za vaš projekt, a ne tvrdnja o tome koje je okruženje općenito prikladno. Presudna je konkretna prostorna situacija na lokaciji.

Iznutra također razmotrite planirani položaj rukovanja. Ručka mora biti smisleno dostupna prema konceptu uporabe, a raspored prozora treba odgovarati predviđenom namještaju i namjeni prostorije. Iz toga ne proizlazi propisana visina ugradnje; ona se mora odrediti za svaki projekt. Ako su uz prozor parapeti, radne plohe ili drugi dijelovi, unesite ih u skicu kako bi položaj prozora bio razumljiv.

Kod novogradnje projektne mjere mogu biti prikladna polazna osnova. U postojećoj zgradi preporučuje se pažljivo snimanje stvarnog stanja. Ako niste sigurni, neka situaciju ugradnje provjeri stručna osoba. U upitu jasno navedite predstavljaju li podaci mjere otvora, mjere prozora ili druge referentne vrijednosti. Jednostavna označena skica može pomoći prikazati položaj osi, unutarnju i vanjsku stranu te susjedne dijelove, bez nagađanja tehničkih pojedinosti.

06

Materijal, boja i vizualna kompozicija

Odabir materijala oblikuje izgled prozora, kako u detalju tako i u odnosu s fasadom. Možete odabrati borovinu ili hrastovinu. Obje su vrste drva dostupne i u izvedbi s aluminijskom oblogom. Time ne odlučujete samo o nazivu materijala, nego i o vizualnom sastavu okvirnih površina. Aluminijsku oblogu treba izričito navesti u upitu jer predstavlja zasebnu izvedbu.

Dodatno možete odabrati boju. Željenu nijansu u upitu navedite što jednoznačnije te je uskladite s materijalom, aluminijskom oblogom i rasporedom prečki. Pritom razmotrite odnos s fasadom, krovom, vratima i drugim prozorima. Tako možete planirati suzdržan cjelokupan dojam ili prozor svjesno uporabiti kao oblikovni naglasak.

I dizajn prečki utječe na proporcije. Slobodan pogled na staklo naglašava povezanu površinu, dok vodoravne i okomite linije uređuju izgled. Uz boju i materijal isti prozor zato može djelovati mirnije ili izraženije podijeljeno. Te značajke birajte kao cjelinu: najprije željeni dojam okvira, zatim podjelu staklene površine, a potom ručku koja se uklapa u tu kompoziciju.

Pri izboru materijala razlikujte izvedbu od punog drva od borovine ili hrastovine s aluminijskom oblogom. Tu odluku izričito zabilježite jer za obložene izvedbe vrijede druge dimenzije dijelova štoka i okvira krila. Dodajte željenu nijansu boje i odabir promatrajte zajedno s ostakljenjem, rasporedom prečki i ručkom. Tako nastaje jasno određena kompozicija materijala i boje za vaš prozor.

Ako se prozor postavlja uz druge otvore, ponavljajuće linije mogu pridonijeti povezanom izgledu. No visine prečki, dojam okvira i usklađenost boja usporedite za svaki projekt; automatska podudarnost s drugim vrstama proizvoda nije zajamčena. Željene oblikovne odnose zabilježite u kratkom opisu ili skici, umjesto da pretpostavite kako slični nazivi proizvoda znače identičan izgled.

07

Usporedba srodnih vrsta prozora i vrata

Najvažnija točka usporedbe srodnih prozora jest način otvaranja. Ovaj model ima jedno krilo koje se otvara prema van i zakreće oko okomite osi. U ponudi se nalaze i jednokrilni i dvokrilni prozori s otvaranjem prema unutra i nagibnom funkcijom. Prikladni su za drukčije situacije rukovanja i prostora, pa ih ne treba birati samo prema sličnom izgledu okvira ili stakla.

Za projekte koji zahtijevaju klasifikaciju proizvoda EI30 dostupni su zasebni protupožarni prozori. To uključuje izvedbu od hrastovine s otvaranjem prema unutra i protupožarni zakretni prozor od hrastovine s otvaranjem prema van, oba s 2-slojnim izolacijskim staklom i toplinski reflektirajućim premazom. Ta klasifikacija pripada isključivo tako označenim proizvodima, a ne ovdje predstavljenom zaokretnom prozoru.

Druga je alternativa pasivni prozor s otvaranjem prema van i nazivom proizvoda Super Low Uw. Izrađen je od borovine s posebnim toplinski izolacijskim materijalom te ima 3-slojno izolacijsko staklo s toplinski reflektirajućim premazom, toplim rubom i punjenjem argonom. Za veće ili podijeljene prozorske kompozicije može biti važan i kombinacijski prozor, čija se konkretna izvedba određuje prema projektu.

Ako se planira otvor blizu poda, srodna jednokrilna terasna vrata mogu biti prikladna skupina za usporedbu. Dostupne su redovita izvedba i izvedba u povijesnom stilu, obje s otvaranjem prema van. Ovisno o odabranom dizajnu predviđeni su ostakljenje, prečke i ispuna. Prozori i terasna vrata ostaju zasebni proizvodi, čije se mjere, materijali i konstrukcija biraju posebno.

Ispod ovog odjeljka nalaze se povezani proizvodi s punim kataloškim nazivima. Najprije usporedite smjer otvaranja, broj krila i vrstu proizvoda. Zatim provjerite materijal, ostakljenje i dostupne varijante dizajna. Tako je lakše odlučiti odgovara li vašem planu jednokrilni zaokretni prozor, prozor s otvaranjem prema unutra, posebna izvedba, kombinacijski prozor ili terasna vrata. Jednokrilni prozor s otvaranjem prema unutra, Dvokrilni prozor s otvaranjem prema unutra, Protupožarni prozor EI30 s otvaranjem prema unutra, Protupožarni zakretni prozor EI30 s otvaranjem prema van, Pasivni prozor Super Low Uw s otvaranjem prema van, Kombinacijski prozor, Jednokrilna terasna vrata s otvaranjem prema van, Jednokrilna terasna vrata u povijesnom stilu s otvaranjem prema van.

08

Pripremite upit u nekoliko koraka

Počnite jasnim nazivom proizvoda: jednokrilni zaokretni prozor s okomitom osi zakretanja, s otvaranjem prema van. Zatim dodajte razumljivo izmjerene dimenzije i označite na što se odnose. Jednostavna skica s unutarnjom i vanjskom stranom može spriječiti nesporazume. Ako je otvor nepravilan ili je priključna situacija složena, ukratko je opišite i prema potrebi neka snimanje provjeri stručna osoba.

Zatim odredite materijal. Zabilježite borovinu ili hrastovinu i izričito navedite želite li aluminijsku oblogu. Dodajte željenu boju, bez oslanjanja samo na opće pojmove poput svijetlo ili tamno. Ako već imate jednoznačnu oznaku boje, upotrijebite je pri usklađivanju. Tako željeni dojam okvira ostaje razumljiv od samog početka.

Nakon toga odaberite sastav ostakljenja i unesite puni naziv željenog dizajna prečki. Točna je formulacija osobito važna kod izvedbi koje dijele staklo. Odabir ručke dodajte kao zasebnu stavku. Marke okova ne trebate smatrati mogućnošću odabira jer njihovo navođenje ne znači da kupac bira marku.

Na kraju provjerite trebaju li susjedni prozori ili vrata biti oblikovno uključeni. Opišite željene referentne linije ili usklađenu paletu boja i pregledno sažmite odabir: naziv proizvoda, mjeru s jasnom referencom, materijal, aluminijsku oblogu, boju, 2-slojno ili 3-slojno ostakljenje, puni naziv dizajna prečki i ručku. Dodajte relevantne posebnosti otvora ili susjednih dijelova. Jasno strukturiran upit dobra je osnova za usklađivanje vašeg zaokretnog prozora po mjeri.

Je li zaokretni prozor dostupan po mjeri?

Da. Prozor se nudi po mjeri. Za upit su nam potrebni razumljivi podaci o predviđenom otvoru. Budući da se građevinske situacije razlikuju, mjere treba pažljivo snimiti, a prema potrebi neka ih provjeri stručna osoba.

Koje materijale mogu odabrati?

Na raspolaganju su borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom. Prikladna izvedba ovisi, među ostalim, o željenom dojmu materijala i planiranom oblikovanju zgrade.

Mogu li odabrati boju prozora?

Da, odabir boje među dostupnim je odlukama pri kupnji. Željenu nijansu uskladite s materijalom i mogućom aluminijskom oblogom jer te značajke zajedno određuju vizualni cjelokupni dojam prozora.

Postoji li odabir ručke?

Da. Uz mjeru, boju i druga obilježja izvedbe možete odabrati i ručku. Željenu ručku navedite u upitu kako bi se mogla uzeti u obzir kao zaseban dio željene konfiguracije proizvoda.

Koje je ostakljenje dostupno za zaokretni prozor?

Možete birati između 2-slojnog i 3-slojnog izolacijskog ostakljenja. Oba sastava stakla uključuju toplinski reflektirajući premaz, topli rub u izvedbi CHR i punjenje argonom. Željenu varijantu navedite u upitu zajedno s mjerom, materijalom i dizajnom prečki.

Ima li prozor oznaku CE?

Prozor nosi oznaku CE. Oznaka pripada potvrđenim značajkama proizvoda. Ako su vam za građevinski projekt potrebni određeni dokumenti ili podaci, navedite ih konkretno u upitu kako bi se potreba mogla jednoznačno povezati s projektom.

Koliko traje jamstvo?

Komercijalno jamstvo traje pet godina. Sačuvajte informacije povezane s narudžbom i slijedite upute za uporabu i njegu koje su dostupne za proizvod. Tako će izvedba i narudžba i kasnije ostati jasno provjerljive.

Koje podatke trebam pripremiti za upit?

Korisne su mjere predviđenog otvora, željeni materijal, odluka za ili protiv aluminijske obloge, boja, dizajn prečki, ostakljenje i ručka. Posebnosti situacije ugradnje opišite što je moguće razumljivije.

Ciljano pripremite upit za prozor

Pripremite mjere predviđenog otvora, željeni materijal, boju, dizajn prečki, sastav ostakljenja i odabir ručke. Također nam javite je li predviđena aluminijska obloga. Tako možemo jasno razvrstati vaš upit za jednokrilni zaokretni prozor i zajedno s vama uskladiti odabranu konfiguraciju.
