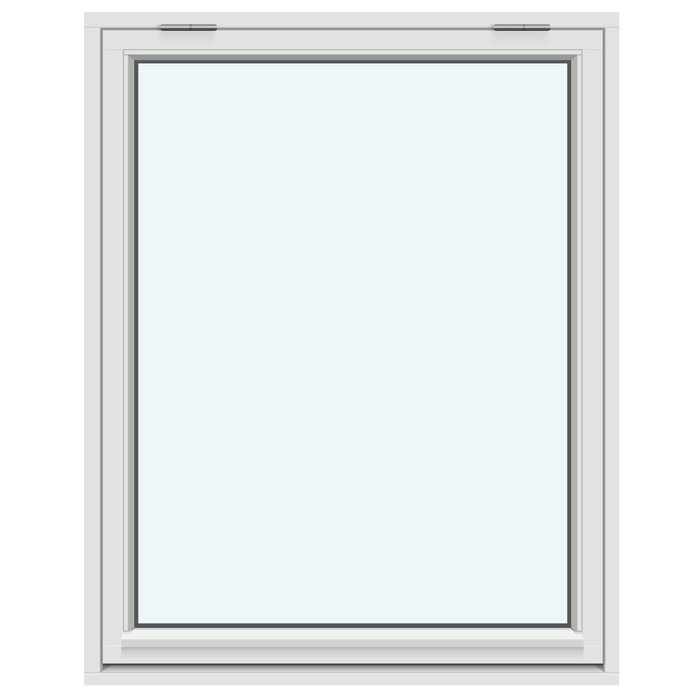

Preklopni prozor s gornjim ovjesom, otvaranje prema van

Jedno otklopno krilo za jasno planirano otvaranje prema van

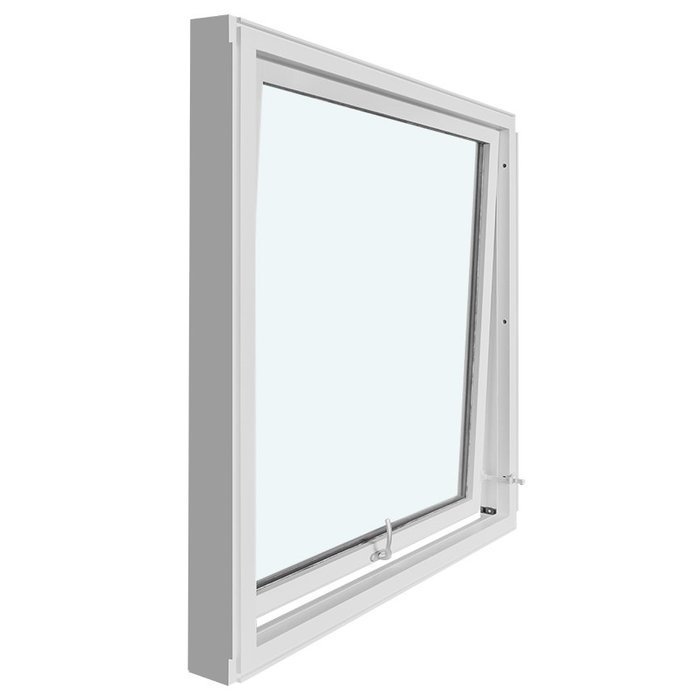

Otklopni prozor s gornjim ovjesom koji se otvara prema van

Konfigurirajte po mjeri izrađen otklopni prozor s gornjim ovjesom od borovine ili hrastovine, po želji s aluminijskom oblogom te odabranim rasporedom prečki, bojom i ručkom.

Način otvaranja

Otklopno krilo koje se otvara prema van, s funkcijom podizanja

Materijal

Borovina ili hrastovina, obje i s aluminijskom oblogom

Ostakljenje

Dvoslojno ili troslojno izo-staklo s punjenjem argonom

Oznaka

CE oznaka

01

Rukovanje i svakodnevna uporaba

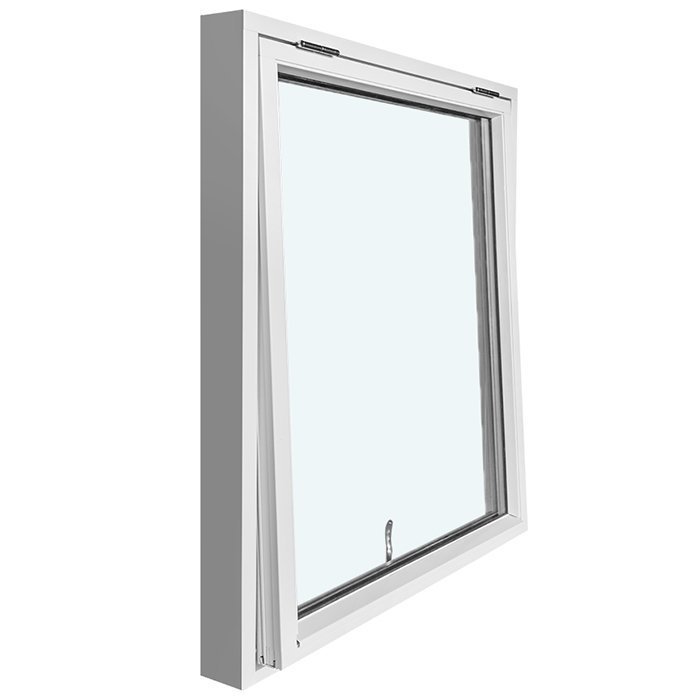

Krilo ovog prozora ima gornji ovjes i otvara se prema van. Njegovo se kretanje stoga jasno razlikuje od bočno zaokretnog prozora: gornji dio čini stranu ovjesa, dok se donji dio pri otvaranju pomiče prema van. Navedena funkcija podizanja sastavni je dio konstrukcije krila koje se otvara prema van. U svakodnevnoj uporabi to prije svega znači da upravljate jasno definiranim otklopnim kretanjem, a ne krilom koje se bočno zakreće u prostoriju.

Otvarajte i zatvarajte krilo predviđenom ručkom te ga vodite kontrolirano. Budući da je dostupan izbor ručke, ovaj upravljački element možete estetski uzeti u obzir već pri konfiguriranju. Prozor je opremljen okovima SPILKA; za svoju konfiguraciju odaberite izvedbu ručke koja odgovara materijalu, boji i rasporedu prečki.

Pri svakodnevnoj uporabi krilo, ručku i područja brtvi treba držati slobodnima od predmeta koji bi mogli ometati kretanje. Kako se prozor otvara prema van, stvarno se kretanje krila odvija izvan unutarnjeg prostora. To može biti praktično za uređenje u kojem ne želite bočno zakretno krilo u prostoriji. Odgovara li ovaj način rukovanja vašem projektu ovisi o položaju otvora, njegovoj dostupnosti i uporabi susjednog prostora.

Odabrani raspored prečki ne mijenja navedenu osnovnu funkciju: i dalje je riječ o krilu s gornjim ovjesom koje se otvara prema van i ima funkciju podizanja. Raspored prečki zato birajte prema željenom izgledu i podjeli, a ne kao navodnu promjenu načina otvaranja. Ako položaj rukovanja u projektu ima posebne zahtjeve, u upitu navedite gdje se prozor nalazi i kako mu želite svakodnevno pristupati. Tako se konfiguracija proizvoda i planirana uporaba mogu jasno razmotriti.

02

Konstrukcija, materijali i tehničke dimenzije

Fiksni okvir i okvir krila izrađuju se od borovine ili hrastovine. Obje vrste drva dostupne su i s aluminijskom oblogom. Tako postoje četiri navedene izvedbe materijala: borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom. Aluminijska obloga sastavni je dio odgovarajuće odabrane izvedbe materijala; ne treba je shvatiti samo kao oznaku boje.

U izvedbi bez aluminijske obloge navedene dimenzije fiksnog okvira iznose 105 × 57 mm. S aluminijskom oblogom dimenzije fiksnog okvira iznose 115 × 57 mm. Okvir krila bez aluminijske obloge ima dimenzije 76 × 65 mm, a s aluminijskom oblogom 86 × 65 mm. Ti podaci izričito označavaju dimenzije navedenih dijelova okvira. Ne predstavljaju opće podatke o dubini, širini ili visini cijelog prozora niti zamjenjuju dimenzije za narudžbu utvrđene za konkretan projekt.

Za montažne provrte navedena je mjera 14 mm. Okovi su proizvođača SPILKA. Riječ je o izričito određenoj komponenti proizvoda, a ne o mogućnosti odabira između različitih marki. Dostupno je dvoslojno ili troslojno izo-staklo. Ono obuhvaća toplinski reflektirajući premaz, topli rubni odstojnik u izvedbi CHR i argon. Crne gumene brtve služe za brtvljenje ostakljenja.

Prozor nosi oznaku CE i nudi se s jamstvom od pet godina. Budući da se izrađuje po mjeri, potrebne ukupne dimenzije među ključnim su podacima u vašem upitu. Te dimenzije za narudžbu treba jasno razlikovati od tehničkih dimenzija fiksnog okvira i okvira krila. Uz dimenzije navedite odabrani materijal, ostakljenje, raspored prečki, boju i ručku kako bi željena izvedba bila nedvosmisleno opisana.

Pri sastavljanju konfiguracije zajedno navedite izvedbu materijala i željeno ostakljenje, jer se okvirne komponente razlikuju kod aluminijske obloge. Zabilježite i željeni raspored prečki, boju i ručku. Tako ostaje jasno odvojeno što se odnosi na konstrukcijski sklop, a koje odluke određuju individualni izgled vaše izvedbe.

05

Ispravna procjena predviđenog otvora

Prije slanja upita za prozor po mjeri pažljivo procijenite predviđeni građevinski otvor. Utvrdite relevantne dimenzije otvora na više mjesta i zabilježite kako je otvor izveden. Jasno razlikujte dimenzije postojećeg ili planiranog otvora od tehničkih dimenzija fiksnog okvira i okvira krila. Potonje opisuju pojedine komponente i nisu automatski dimenzije prozora za narudžbu.

Budući da se krilo otvara prema van, potreban prostor kretanja s vanjske strane mora biti uključen u planiranje. Provjerite mogu li elementi, obloge, ograde, biljke, vanjska oprema ili druge prepreke zadirati u putanju otvaranja. Ovisno o naručenoj veličini i situaciji ugradnje, predvidite dovoljno slobodnog prostora za stvarno kretanje krila.

Razmotrite i unutarnju stranu za rukovanje. Ručka treba biti smisleno dostupna iz predviđenog mjesta stajanja ili pristupa. To je posebno važno kod viših ili drugačije teško dostupnih otvora. Kretanje prema van sprječava bočno zakretanje krila u unutarnji prostor, ali samo po sebi ne govori koliko će ručka biti praktično dostupna u vašoj situaciji.

Zabilježite odnosi li se otvor na novogradnju, zamjenu ili drugu građevinsku situaciju. Postojeće spojeve opišite činjenično i prema potrebi upitu priložite jasne podatke o dimenzijama. Tako možete objasniti na čemu se temelji vaša dimenzija, bez miješanja dijelova okvira, građevinskog otvora i dimenzija za narudžbu. Navedeni montažni provrti detalj su proizvoda, ali ne zamjenjuju procjenu predviđenog spoja.

Tek kada se zajedno razmotre mjere, dostupnost i vanjski prostor kretanja, postoji osnova za nedvosmislen upit. Ako je više otvora različitih veličina, navedite svaku poziciju zasebno. Svakoj poziciji dodijelite materijal, ostakljenje, raspored prečki, boju i ručku kako se nijedna estetska odluka ne bi zabunom prenijela na drugi otvor.

06

Materijal, boja i vizualna kompozicija

Vizualni dojam prozora nastaje međudjelovanjem vrste drva, moguće aluminijske obloge, boje, rasporeda prečki, ostakljenja i ručke. Navedene vrste drva su borovina i hrastovina. Obje se mogu odabrati i s aluminijskom oblogom. Tako se najprije može odlučiti treba li željenu izvedbu zatražiti kao drveni prozor ili kao drveni prozor s navedenom oblogom.

Dostupan je izbor boje, koji se u upitu usklađuje s ostatkom konfiguracije. Opišite željenu nijansu što preciznije i navedite odabranu vrstu drva te eventualnu aluminijsku oblogu. Tako se materijal i boja mogu svjesno uskladiti bez miješanja tih dviju odluka.

Raspored prečki određuje vidljivu podjelu jednog krila. Izgled bez prečki djeluje mirnije, dok više vodoravnih elemenata ili kombinacija s okomitom prečkom stvara jasniji red. Uzmite u obzir postojeće linije na fasadi ili susjednim otvorima. Takvo estetsko usklađivanje odluka je za vaš projekt, a ne tehnički preduvjet prozora.

Ručka se također može uključiti kao vidljiv detalj kompozicije jer je dostupan njezin izbor. Uskladite je s bojom, vrstom drva i rasporedom prečki za cjelovit dizajn. Okovi SPILKA i crne gumene brtve, nasuprot tomu, pripadaju tehničkom sklopu prozora te ih treba razlikovati od estetskog odabira ručke i boje prozora.

Ako sastavljate više prozora, može pomoći kratko pravilo dizajna: primjerice ista vrsta drva i boja za sve pozicije, ali različiti rasporedi prečki prema otvoru. Druga je mogućnost jedinstven motiv prečki uz prilagodbu veličina po mjeri. Takvi primjeri pokazuju moguće načine organizacije, bez tvrdnje o dodatnim varijantama ili obveznim dizajnerskim pravilima.

07

Srodni tipovi prozora i terasna vrata

Ako otklopno krilo s gornjim ovjesom ne odgovara svakom otvoru vašeg projekta, možete razmotriti i srodne tipove proizvoda. Asortiman obuhvaća zaokretne prozore koji se otvaraju prema van, s jednim ili dva krila, uključujući izvedbe povijesnog stila. Za razliku od otklopnog prozora s gornjim ovjesom, ti proizvodi imaju zaokretno krilo te ih za svaki otvor treba odabrati zasebno.

Zaokretni prozori nazvani „Kombi“ spajaju fiksno ostakljeno polje s krilom koje se otvara prema van. Dostupni su različiti rasporedi prečki koji različito dijele fiksno polje i krilo. Za krovne otvore dostupan je i krovni zakretni prozor, dok su jednokrilna terasna vrata namijenjena projektima kojima treba krilo vrata koje se otvara prema van.

Srodni proizvodi razlikuju se prema izvedbi i pri izboru materijala. Više zaokretnih prozora, prozora Kombi i standardna terasna vrata dostupni su od borovine ili hrastovine, bez aluminijske obloge ili s njom. Varijante povijesnog stila nude se od borovine ili hrastovine. Krovni zakretni prozor naveden je u izvedbi od borovine s aluminijskom oblogom. Izbor uvijek provjerite za pojedini tip proizvoda.

Želite li u jednom projektu kombinirati različite tipove prozora i terasna vrata, svaki otvor navedite kao zasebnu poziciju. Dodijelite mu željeni tip proizvoda, dimenzije i pripadajuće odluke odabira. Tako, primjerice, možete estetski uskladiti otklopni prozor s gornjim ovjesom, zaokretni prozor i terasna vrata bez miješanja njihovih različitih načina otvaranja ili tehničkih komponenti.

U nastavku pronađite odgovarajuće srodne proizvode za daljnju orijentaciju: Jednokrilni zaokretni prozor povijesnog stila, prema van, Dvokrilni zaokretni prozor, prema van, Dvokrilni zaokretni prozor povijesnog stila, prema van, Zaokretni prozor „Kombi“, prema van, Zaokretni prozor „Kombi“ povijesnog stila, prema van, Krovni zakretni prozor, Jednokrilna terasna vrata, prema van, Terasna vrata povijesnog stila, jednokrilna, prema van.

08

Do jasnog upita u nekoliko koraka

Počnite popisom pozicija za svoj projekt. Svakom predviđenom otvoru dodijelite jasnu oznaku i upišite pažljivo utvrđene mjere. Ako trebate samo jedan prozor, dovoljna je jedna pozicija. Kod više prozora strukturiran popis sprječava zamjenu veličina i estetskih želja.

Zatim odredite izvedbu materijala: borovina, borovina s aluminijskom oblogom, hrastovina ili hrastovina s aluminijskom oblogom. Nakon toga odaberite željeni sastav izo-stakla. Te dvije odluke zabilježite odvojeno, jer ni vrsta drva ni aluminijska obloga ne određuju automatski određeno ostakljenje.

U sljedećem koraku preuzmite točan naziv željenog rasporeda prečki. Dodajte željenu boju i izvedbu ručke. Ako još niste odlučili o boji ili ručki, opišite smjer koji preferirate i taj dio izričito označite otvorenim. Tako možemo prepoznati što je već odlučeno, a gdje je potrebno dodatno usklađivanje.

Dodajte kratke informacije o situaciji ugradnje ako su važne za razumijevanje upita. To uključuje dostupnost ručke i moguće posebnosti oko vanjskog prostora kretanja. Navedite konkretne mjere te opišite postojeće elemente ili prepreke. Ako projekt uključuje više srodnih tipova proizvoda, navedite ih kao odvojene pozicije.

Na kraju provjerite konfiguraciju prema šest ključnih podataka: dimenzija pozicije, izvedba materijala, ostakljenje, raspored prečki, boja i ručka. Provjerite i je li otklopni prozor s gornjim ovjesom koji se otvara prema van doista željeni tip proizvoda. Sažet i jasno raspoređen upit olakšava zajedničko razjašnjenje i pomaže potpuno obuhvatiti vaše estetske odluke.

Može li se otklopni prozor naručiti po mjeri?

Da. Prozor se nudi po mjeri. Pošaljite nam pažljivo utvrđene mjere otvora kako bi se željena veličina proizvoda mogla jasno odrediti i provjeriti u okviru vašeg upita.

Mogu li odabrati boju prozora?

Da. Boja je među dostupnim mogućnostima odabira. Navedite željenu nijansu zajedno s odabranom izvedbom materijala kako bismo s vama mogli uskladiti odgovarajuću konfiguraciju.

Postoji li izbor ručke?

Da. Ručka se može odabrati pri konfiguriranju prozora. Navedite svoje estetske želje kako bismo zajedno odredili izvedbu ručke koja odgovara vašoj konfiguraciji.

Koje su izvedbe materijala dostupne?

Možete birati između borovine i hrastovine. Obje su vrste drva dostupne i s aluminijskom oblogom. Ukupno su dostupne četiri izvedbe materijala: borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom.

Je li otklopni prozor dostupan s 2- ili 3-slojnim ostakljenjem?

Da. Dostupno je dvoslojno i troslojno izo-staklo. Obje izvedbe obuhvaćaju toplinski reflektirajući premaz, topli rubni odstojnik u izvedbi CHR i punjenje argonom.

Što CHR znači kod ostakljenja?

CHR kod ovog prozora označava topli rubni odstojnik unutar izo-stakla. Zajedno s toplinski reflektirajućim premazom i punjenjem argonom pripada navedenom sastavu ostakljenja.

Ima li otklopni prozor oznaku CE?

Da, otklopni prozor ima oznaku CE. Oznaka CE pripada tehničkim podacima ovog prozora.

Koje jamstvo vrijedi za ovaj prozor?

Za prozor vrijedi jamstvo od pet godina. Sačuvajte dokumentaciju narudžbe kako bi se odabrana konfiguracija proizvoda mogla jasno povezati pri kasnijem upitu o jamstvu.

Uskladite konfiguraciju prozora s nama

Želite konfigurirati otklopni prozor s gornjim ovjesom za svoj projekt? Pošaljite nam dimenzije otvora te želje u vezi s materijalom, ostakljenjem, rasporedom prečki, bojom i ručkom. Zajedno s vama provjerit ćemo podatke i razjasniti koja izvedba dolazi u obzir za planirani izgled.
